샤시 하단까지 밀어 넣은 난방 배관의 디테일 | 영등포구 대림동 현대3차 아이파크

영등포구 대림동 현대3차 아이파크 거실 베란다 확장 현장입니다. 안녕하세요. 기존의 발코니 공간을 거실로 편입하며 단열과 창호 교체를 동시에 진행한 사례입니다.

확장 공사를 앞두고 어디서부터 단열재를 채워야 할지 판단이 잘 안 서죠. 경질 우레탄 폼 발포 과정과 KCC VBF-242 창호가 설치되는 순서를 따라가 볼게요.

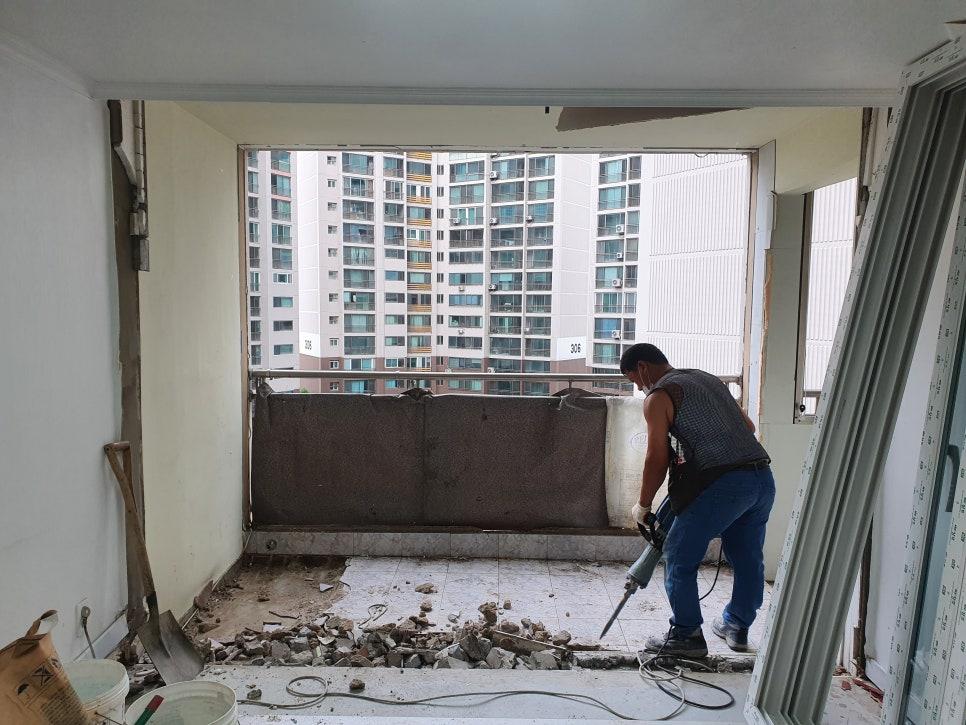

작업의 시작은 기존 시설물을 정리하는 단계부터입니다. 수공구를 활용해 정밀하게 철거를 진행하며 다음 공정을 위한 바탕을 만듭니다.

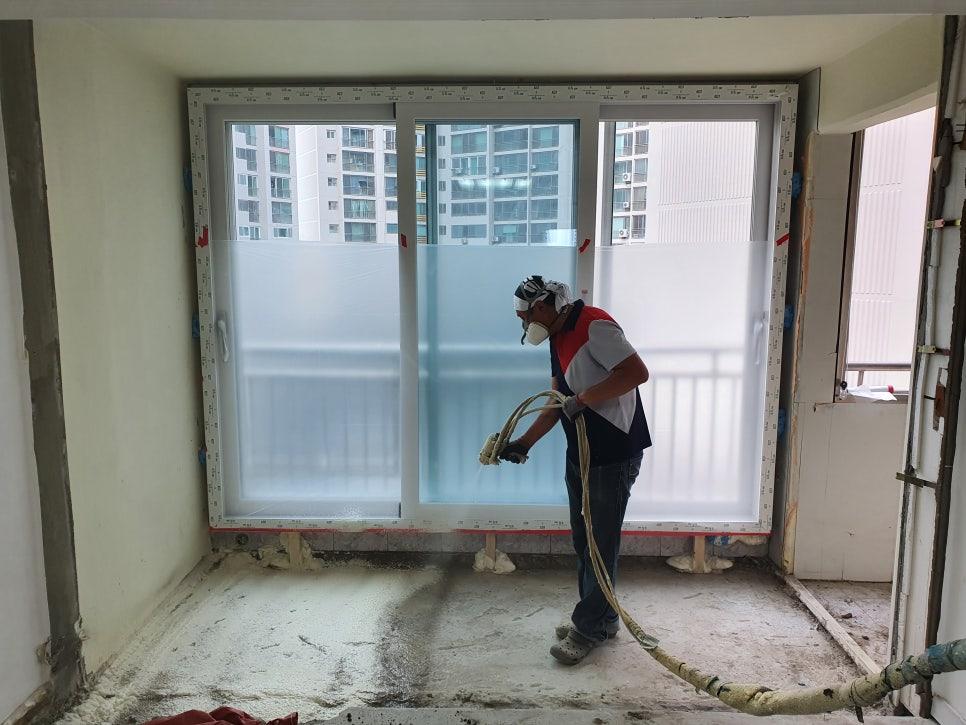

창호 프레임이 들어설 자리를 잡는 과정입니다. 벽면과 프레임 사이의 틈을 메우기 위해 호스를 연결한 장비로 작업이 이루어집니다.

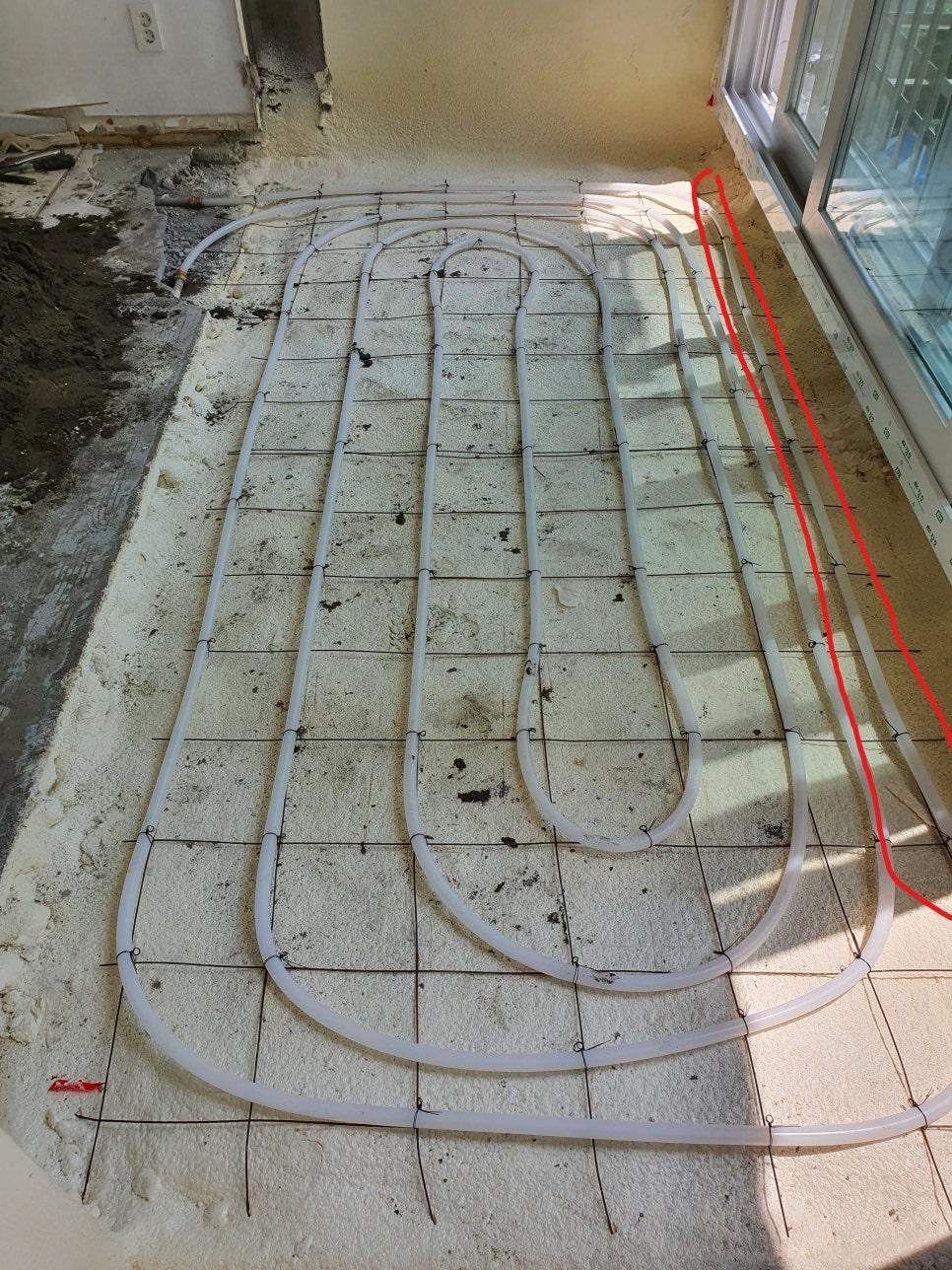

바닥 철거 후에는 경질 우레탄 폼으로 두툼하게 단열층을 형성합니다. 그 위에 백색 PVC 파이프 형태의 엑셀 난방 배관을 격자 모양으로 증설하여 바닥의 온기를 확보합니다.

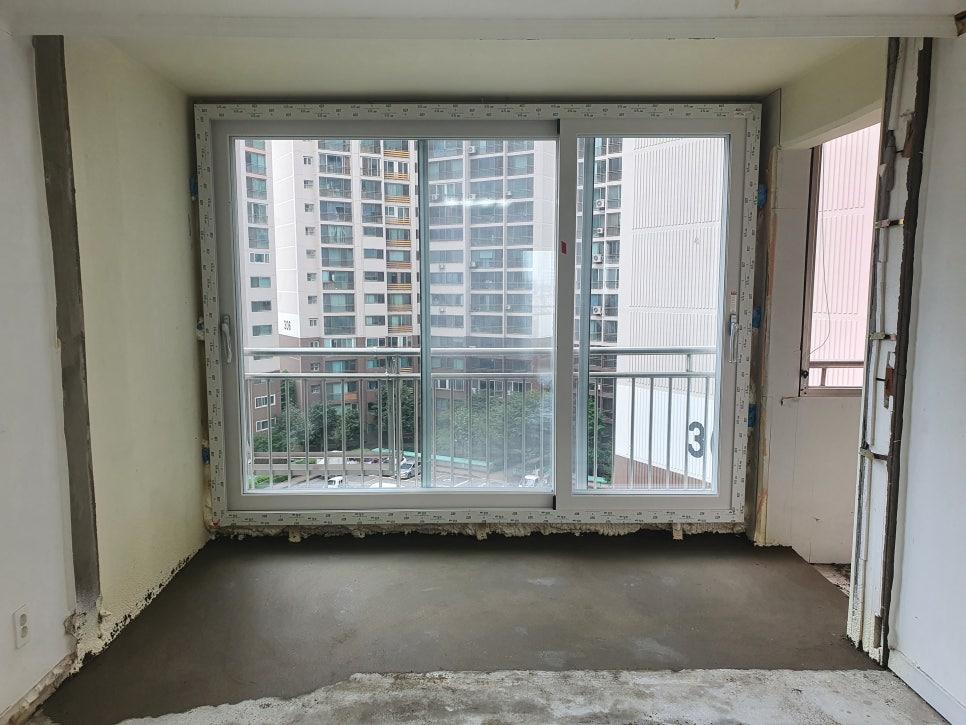

슬라이딩 창호가 설치된 모습입니다. 아직 도배 전인 흰색 벽면에 테이프로 가이드를 잡아 마감선을 맞추는 단계입니다.

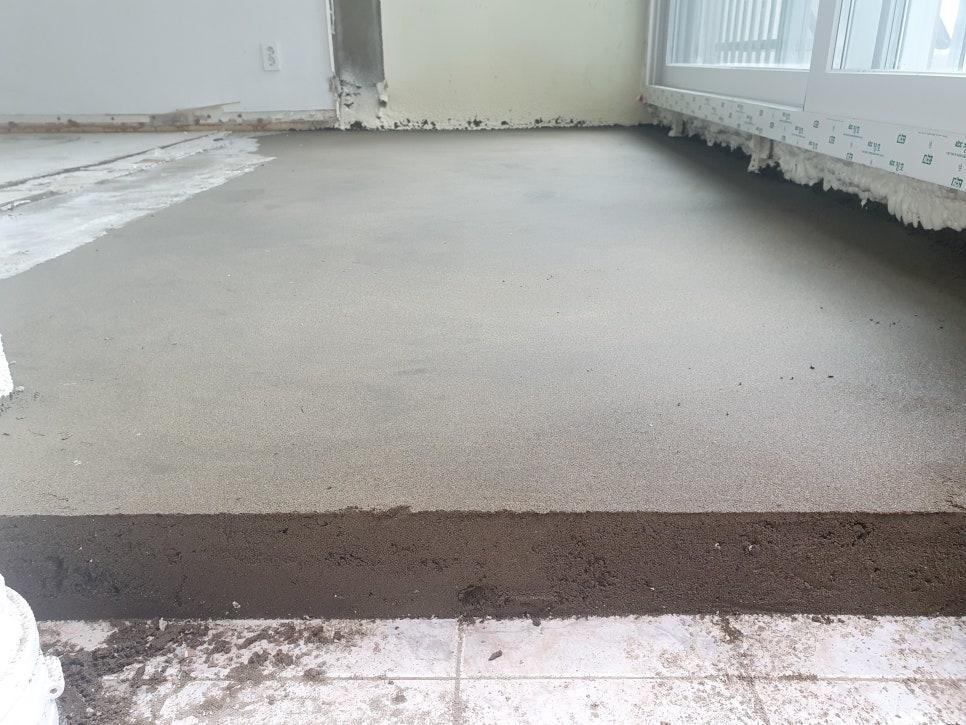

콘크리트 바닥과 벽면의 상태를 확인하며 보수 작업을 진행합니다. 벽면의 흠집을 정리하고 보호재를 부착해 자재 손상을 방지합니다.

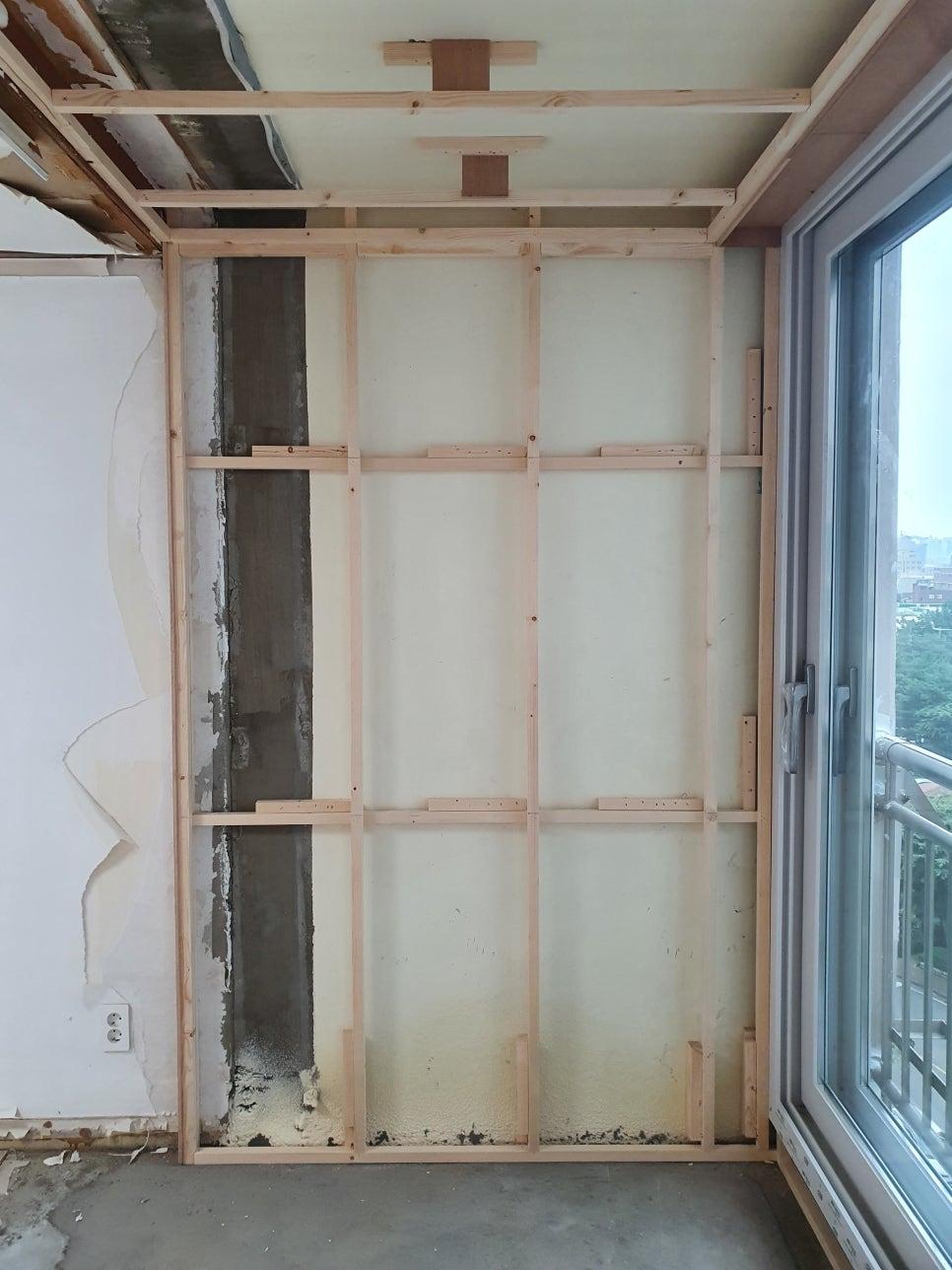

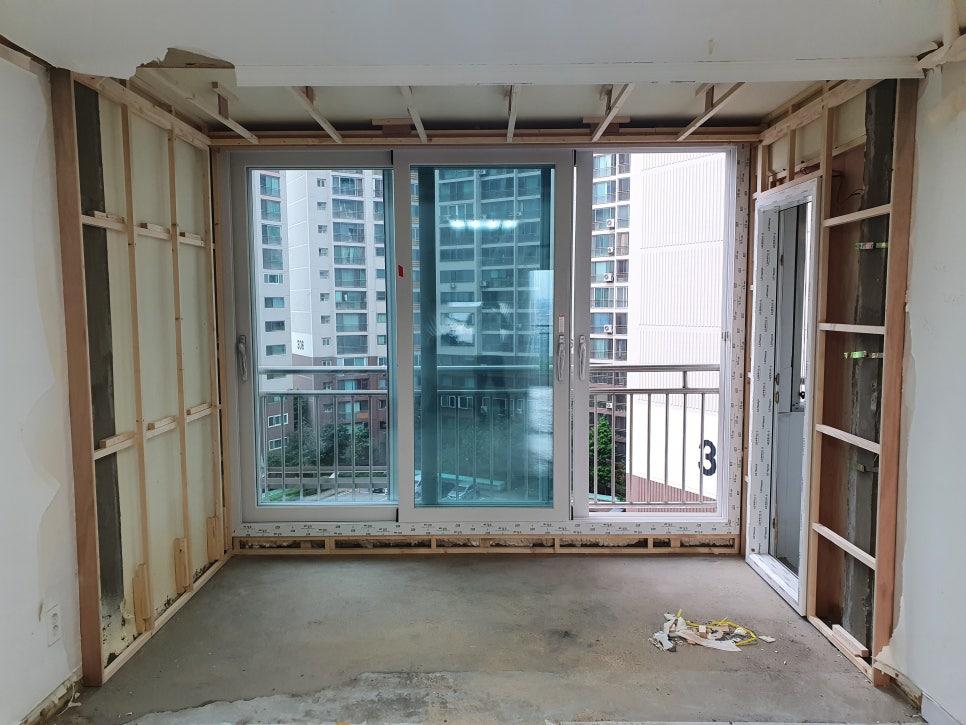

발코니 공간에 목재 프레임이 세워졌습니다. 슬라이딩 유리문을 통해 외부 전경이 보이며, 내부에는 단열재가 들어갈 뼈대를 구성합니다.

벽면과 천장까지 목재 보드가 촘촘하게 설치되었습니다.

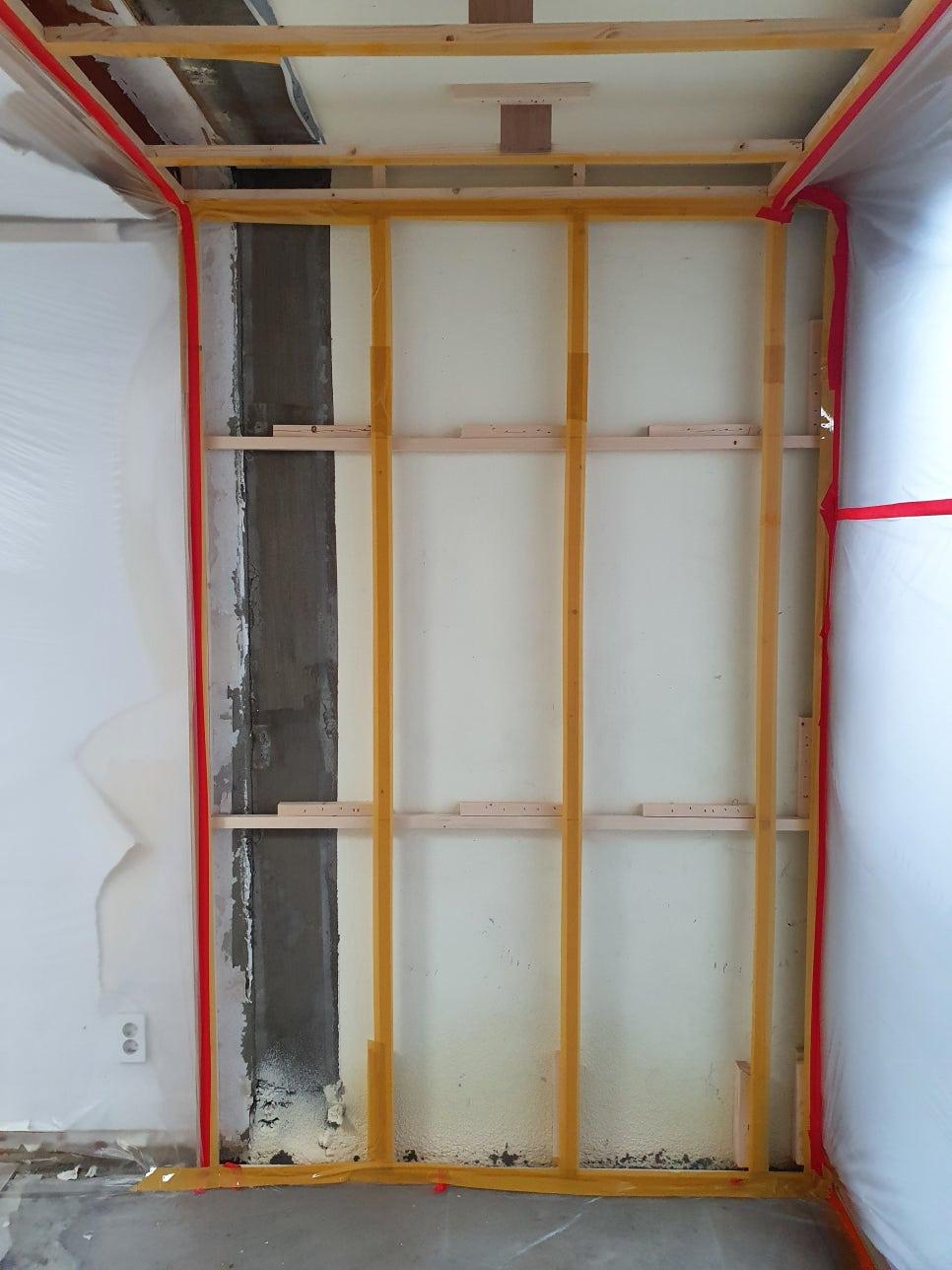

벽면 일부를 벗겨내고 빨간 테이프로 경계를 표시해 작업 범위를 지정했습니다. 정확한 위치에 단열재가 삽입되어야 결로를 방지할 수 있기 때문입니다.

자재 1

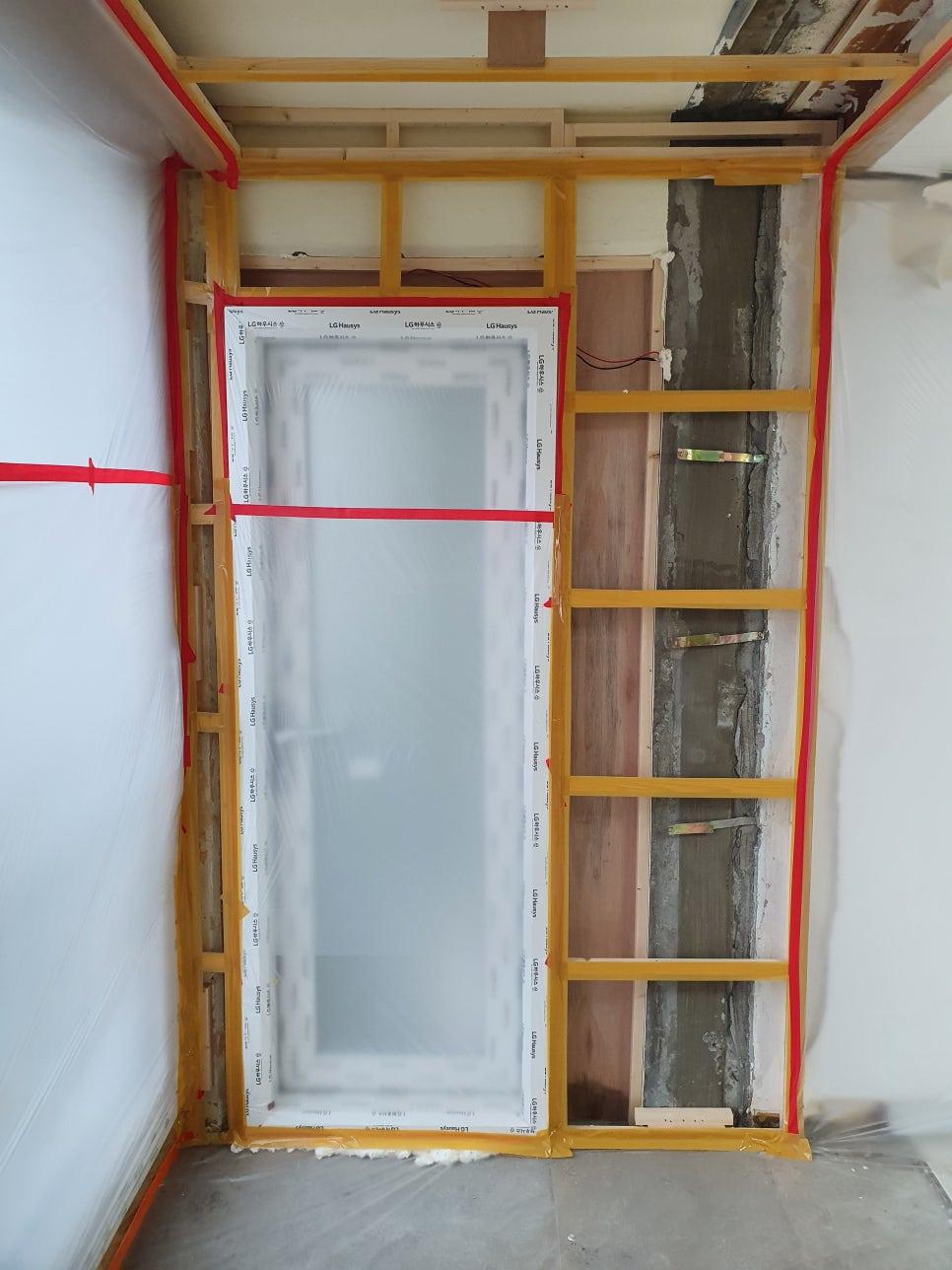

창호 패널에 흰색 보호 필름이 붙어 있는 상태에서 프레임 작업을 이어갑니다. 붉은 테이프로 표시된 지점을 기준으로 정밀하게 수평을 맞춥니다.

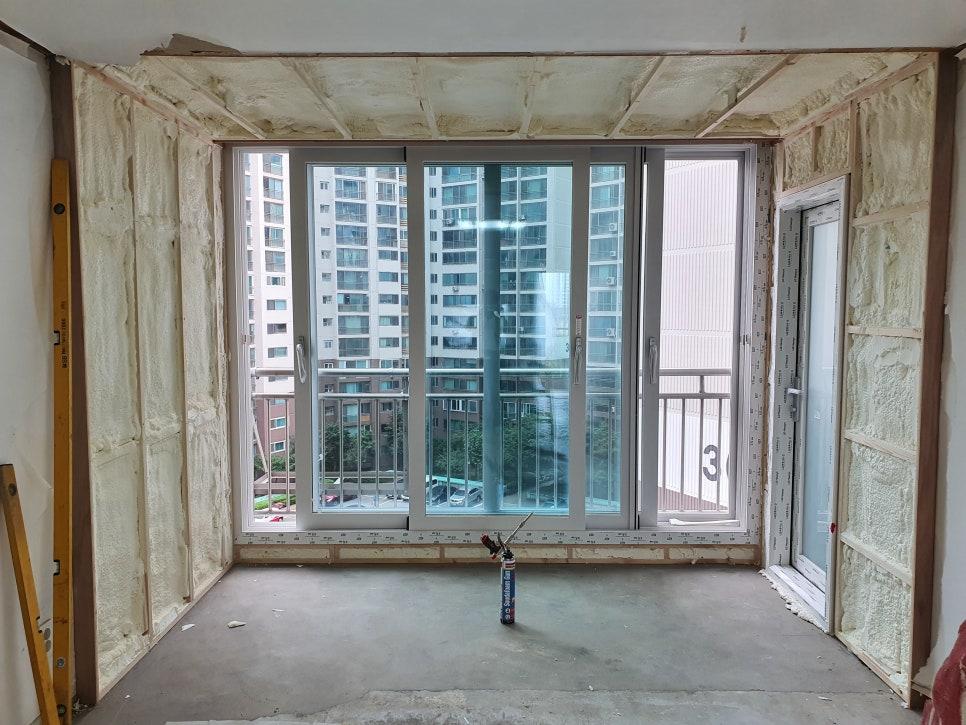

레벨기를 세워 창호의 수직과 수평을 다시 한번 점검합니다. 거친 표면의 자재가 노출된 벽면에 보드를 부착하며 마감 단계로 진입합니다.

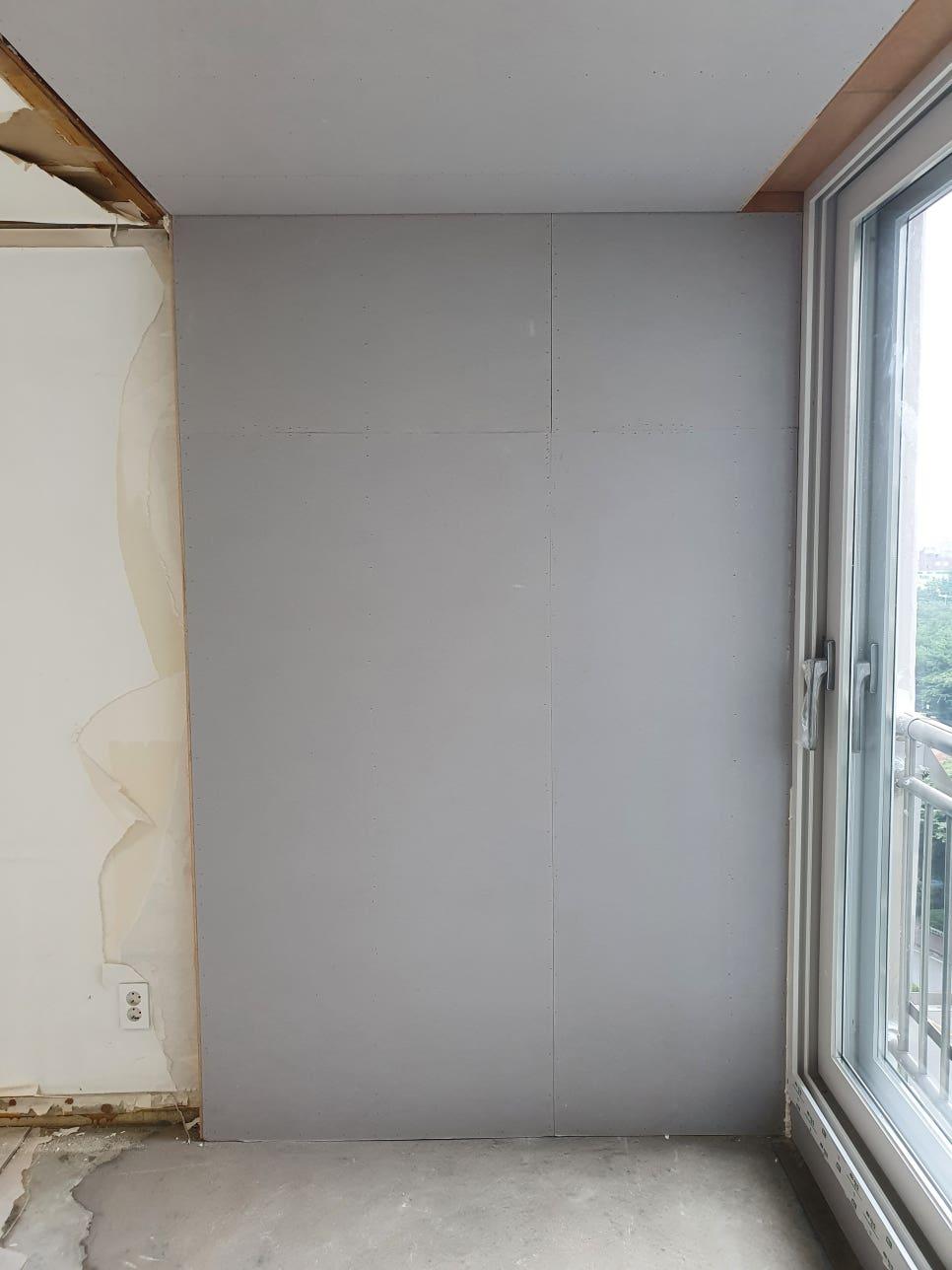

회색 벽면 자재가 설치되어 공간의 형태가 잡혔습니다. 전기 소켓 위치를 확인하며 슬라이딩 창호와 벽면이 만나는 지점을 정리합니다.

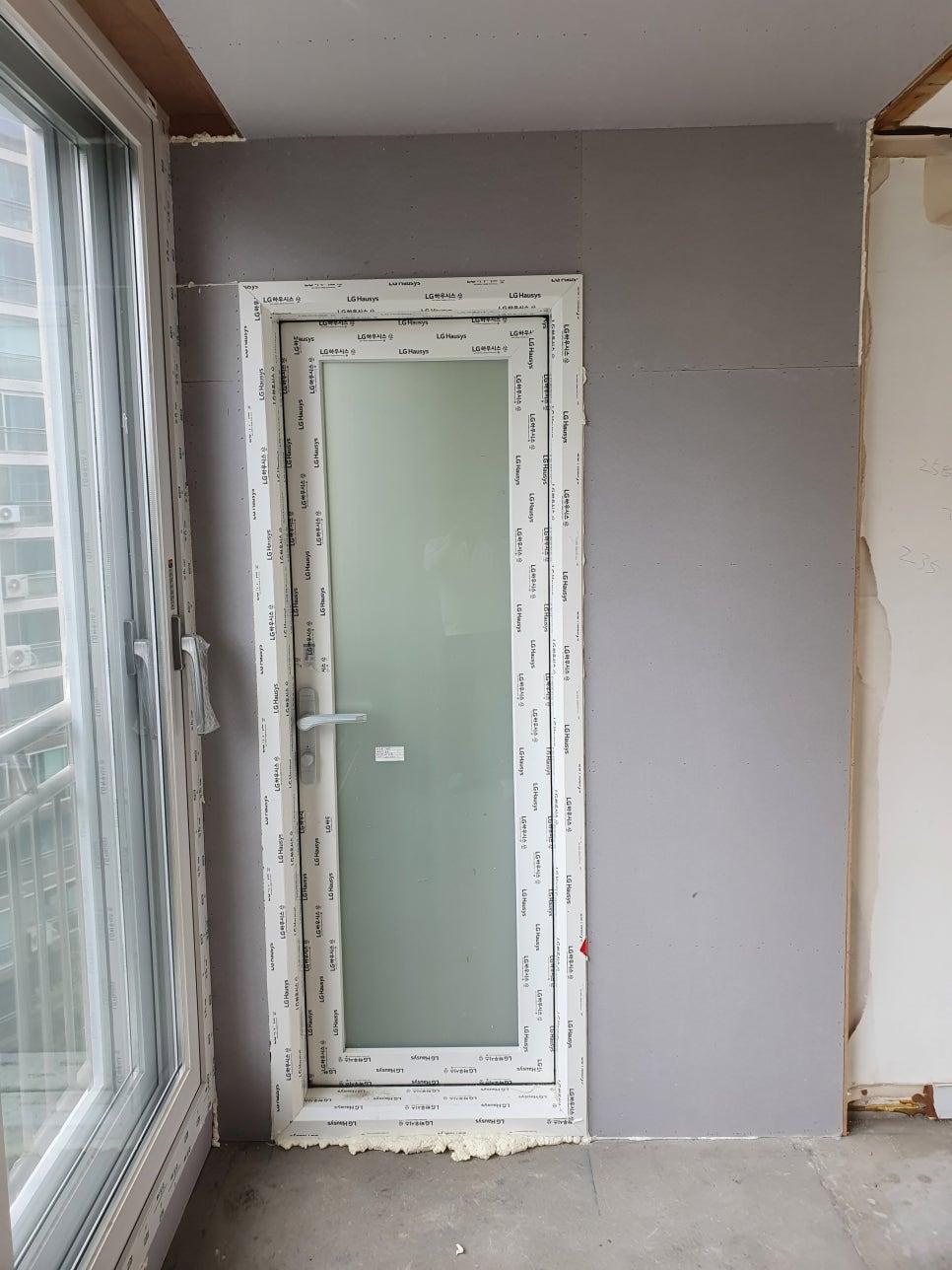

마지막으로 LG TD-140 터닝 도어를 설치합니다. 힌지가 적용된 여닫이 구조로, 프레임 상하부의 밀착 상태를 확인하며 공정을 마무리합니다.

확장 공사를 계획한다면 난방 배관의 도달 범위를 확인해야 합니다. 배관을 단순히 돌리는 것이 아니라 이중창 샤시 바로 아래까지 밀어 넣어줘야 바닥의 복사열이 창가 쪽 한기를 잡을 수 있습니다. 또한 천장 높이가 확보된다면 커튼 박스를 만들어 그 내부까지 우레탄 폼을 쏴주는 것이 좋습니다.

거실 베란다를 확장하며 KCC VBF-242 창호와 LG TD-140 터닝 도어로 외부와의 경계를 새로 세웠습니다. 경질 우레탄 폼 발포와 난방 배관 증설을 통해 거실의 온기를 끝까지 전달하는 구조를 만들었습니다.

KCC VBF-242 26T 로이코팅 창호와 LG TD-140 터닝 도어의 사양을 꼼꼼히 대조해 보세요.
