거실 확장 시 바닥에 매립하는 에어컨 배관과 경질 우레탄 폼 단열 | 동작구 삼성 래미안

동작구 삼성 래미안, 거실과 작은방의 베란다를 확장하며 에어컨 배관을 바닥에 매립한 현장입니다. 안녕하세요. 기존의 노출 배관 대신 바닥 철거 단계부터 배관을 심어 외관상 보이지 않게 처리하고, 경질 우레탄 폼으로 단열을 보강한 공정입니다.

확장 공사를 계획할 때 배관을 어디로 뺄지, 단열재는 무엇을 쓸지 판단이 잘 안 서죠. 바닥 매립 배관의 위치 선정부터 경질 우레탄 폼 시공 전 전기 작업 순서까지 상세히 짚어볼게요.

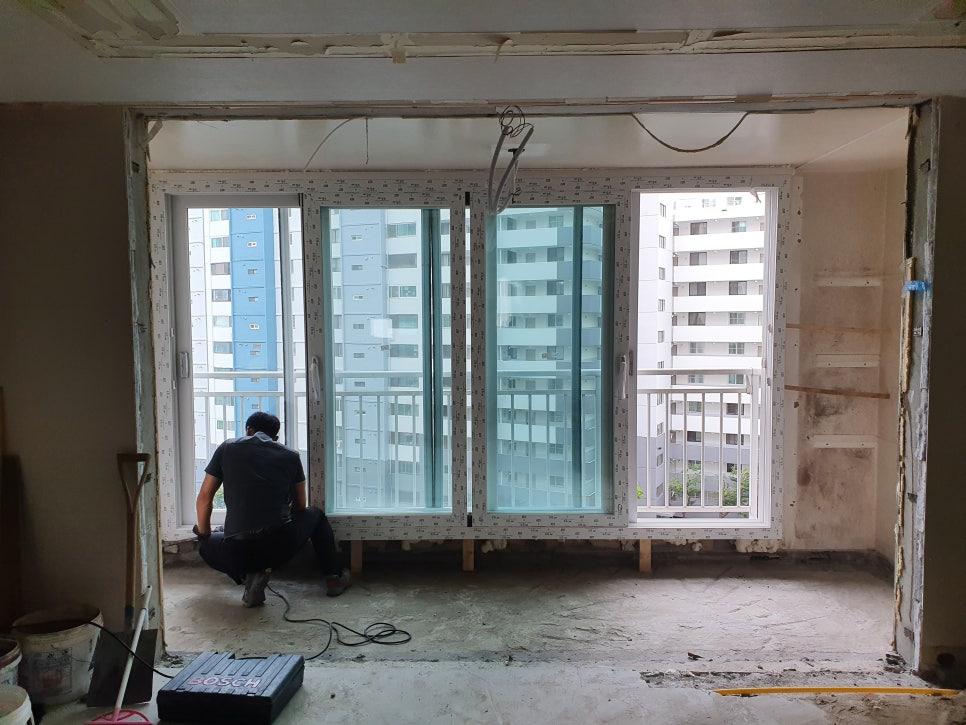

작업 첫날, 바닥 철거와 동시에 에어컨 배관 매립을 위해 창호 근처에서 기초 작업을 진행합니다. 흙바닥이 드러난 상태에서 배관이 지나갈 자리를 잡아야 하므로 철거 팀과 배관 팀의 호흡이 중요합니다. 이 단계에서 위치를 잘못 잡으면 나중에 스탠드 에어컨의 위치를 바꿀 수 없습니다.

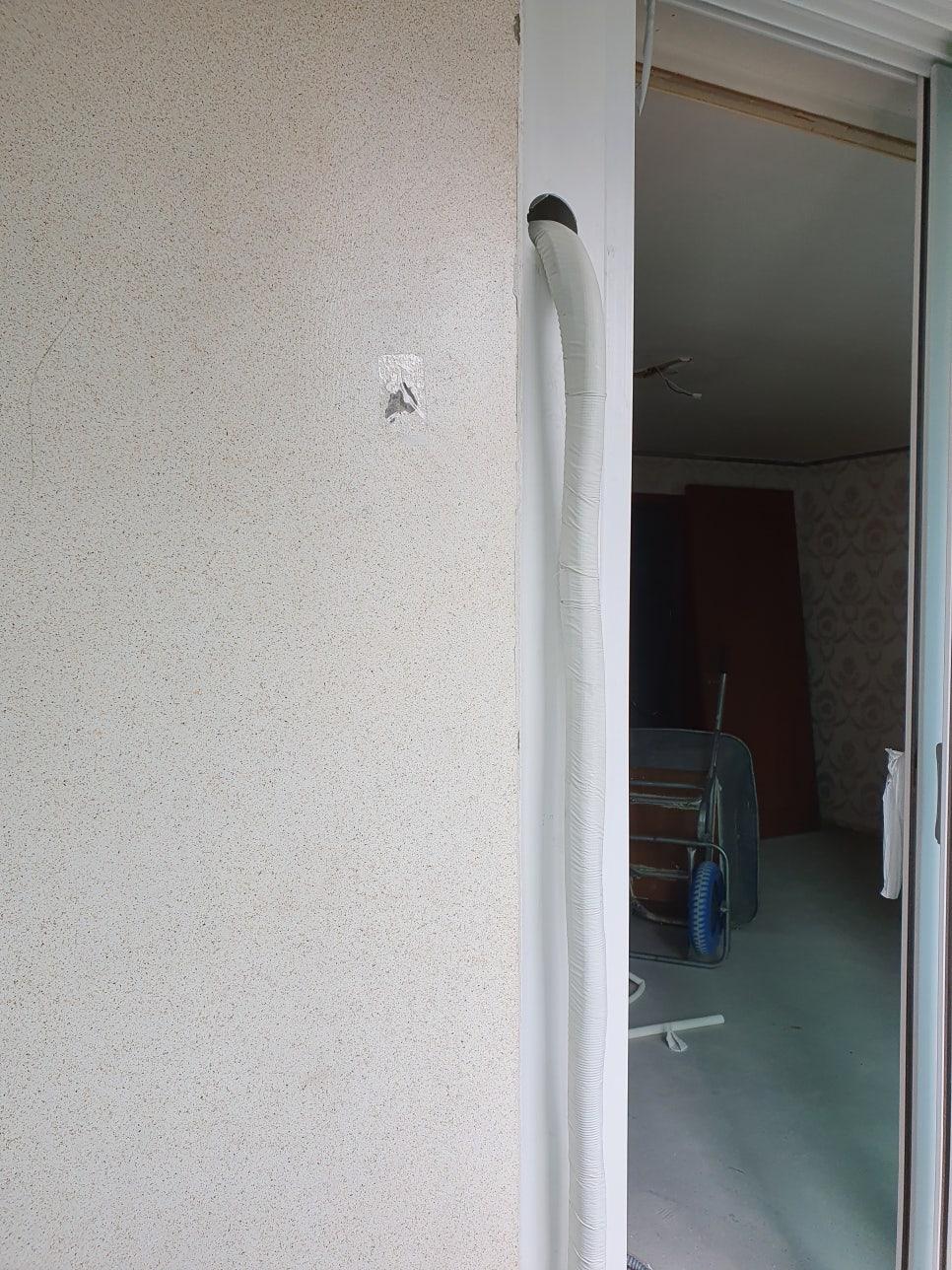

복도와 현관 근처 벽면을 따라 흰색 배관이 배치되는 모습입니다. 거실뿐만 아니라 안방의 벽걸이 에어컨 설치를 위해 벽체 내부로 배관을 미리 빼두는 과정이 이어집니다. 배관이 꺾이는 구간이나 벽을 관통하는 지점의 마감이 이후 도배 퀄리티에 영향을 줍니다.

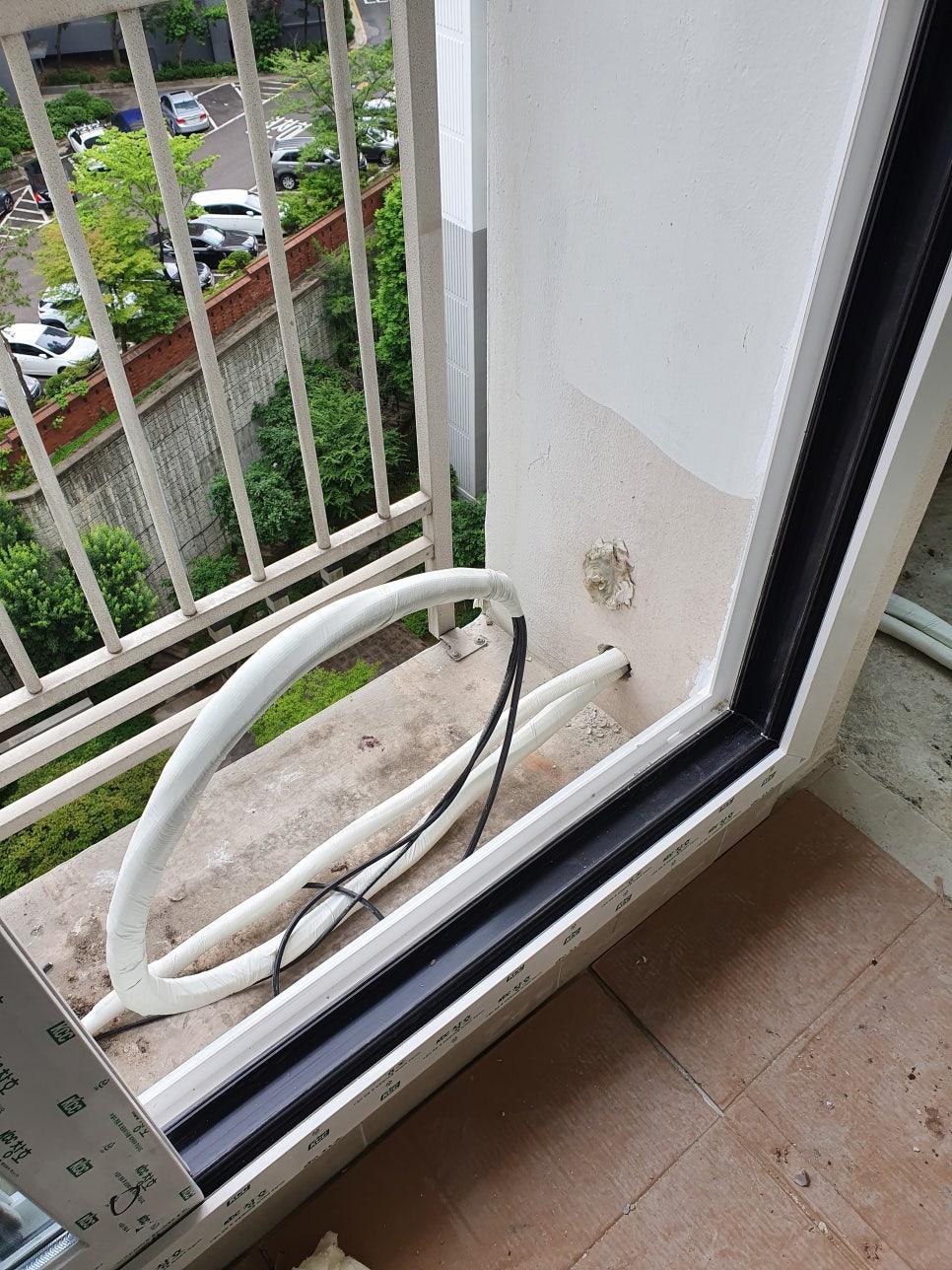

창호 프레임 근처 벽면에서 PVC 파이프와 전선이 노출된 상태입니다. 배관 매립을 위해 벽면 일부를 정리하고 파이프를 삽입하는 정밀한 작업이 필요합니다. PVC 파이프는 내부 전선이나 배관을 보호하며 정확한 위치에 배출구를 만들어주는 역할을 합니다.

콘크리트 바닥과 벽면이 그대로 드러난 확장 예정 구역입니다. 도배 전의 노출된 벽면 상태를 확인하며 배관의 경로를 최종 점검합니다. 창호 외부의 고층 건물 뷰가 보일 만큼 개방된 공간이지만, 이 지점의 벽체 단열이 제대로 되지 않으면 결로가 발생하기 쉽습니다.

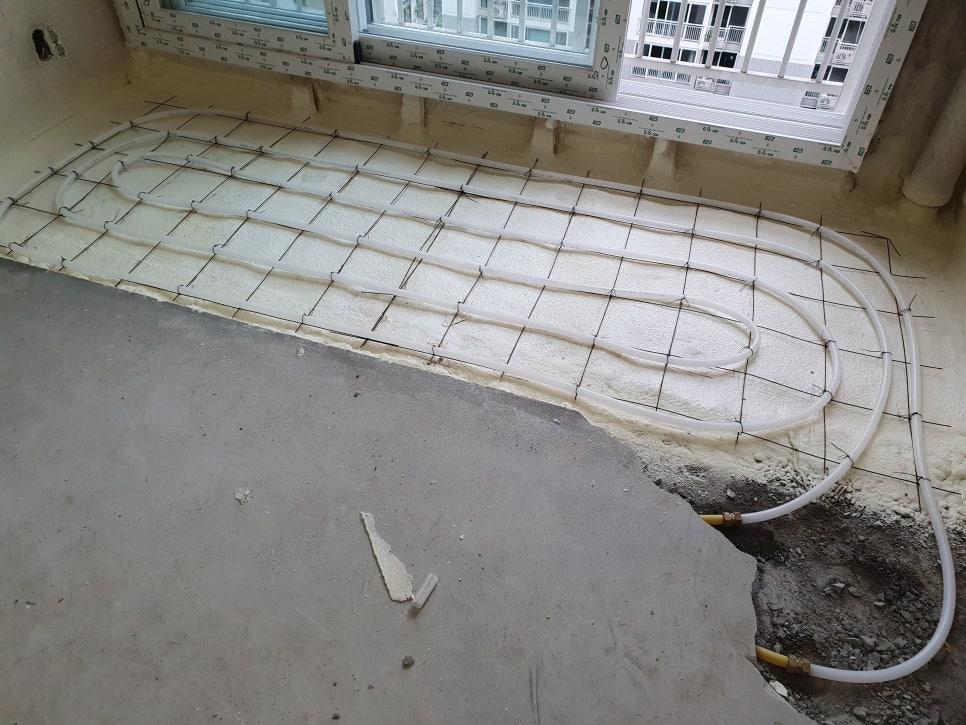

바닥에 설치된 철근망 위에 백색 PVC관이 놓여 있습니다. 배관 매립 후 그 위로 난방 배관을 돌려야 하므로, 간섭이 생기지 않도록 수평을 맞추어 배치하는 것이 핵심입니다. 이렇게 배관을 먼저 고정해야 이후 미장 작업 시 위치가 틀어지지 않습니다.

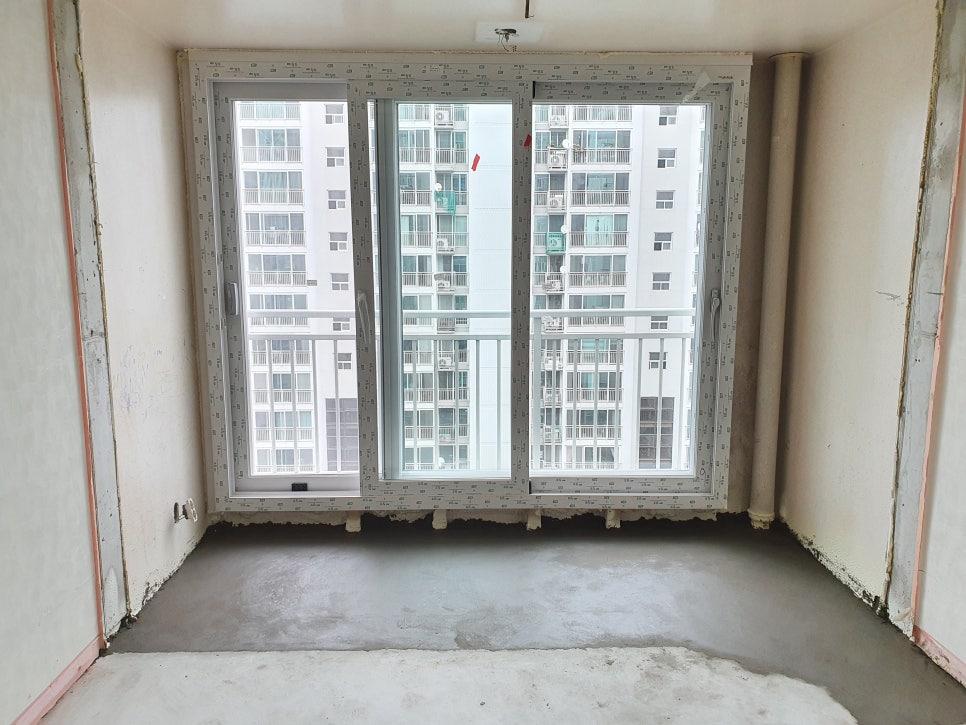

마감이 되지 않은 텅 빈 방의 모습에서 창호와 바닥의 상태를 확인합니다. 콘크리트 바닥 위에 경질 우레탄 폼을 쏘기 전, 바닥의 평탄도를 확인하고 이물질을 제거하는 과정이 선행됩니다. 천장과 벽면의 기초 상태가 깨끗해야 단열재가 밀착되어 기밀성이 높아집니다.

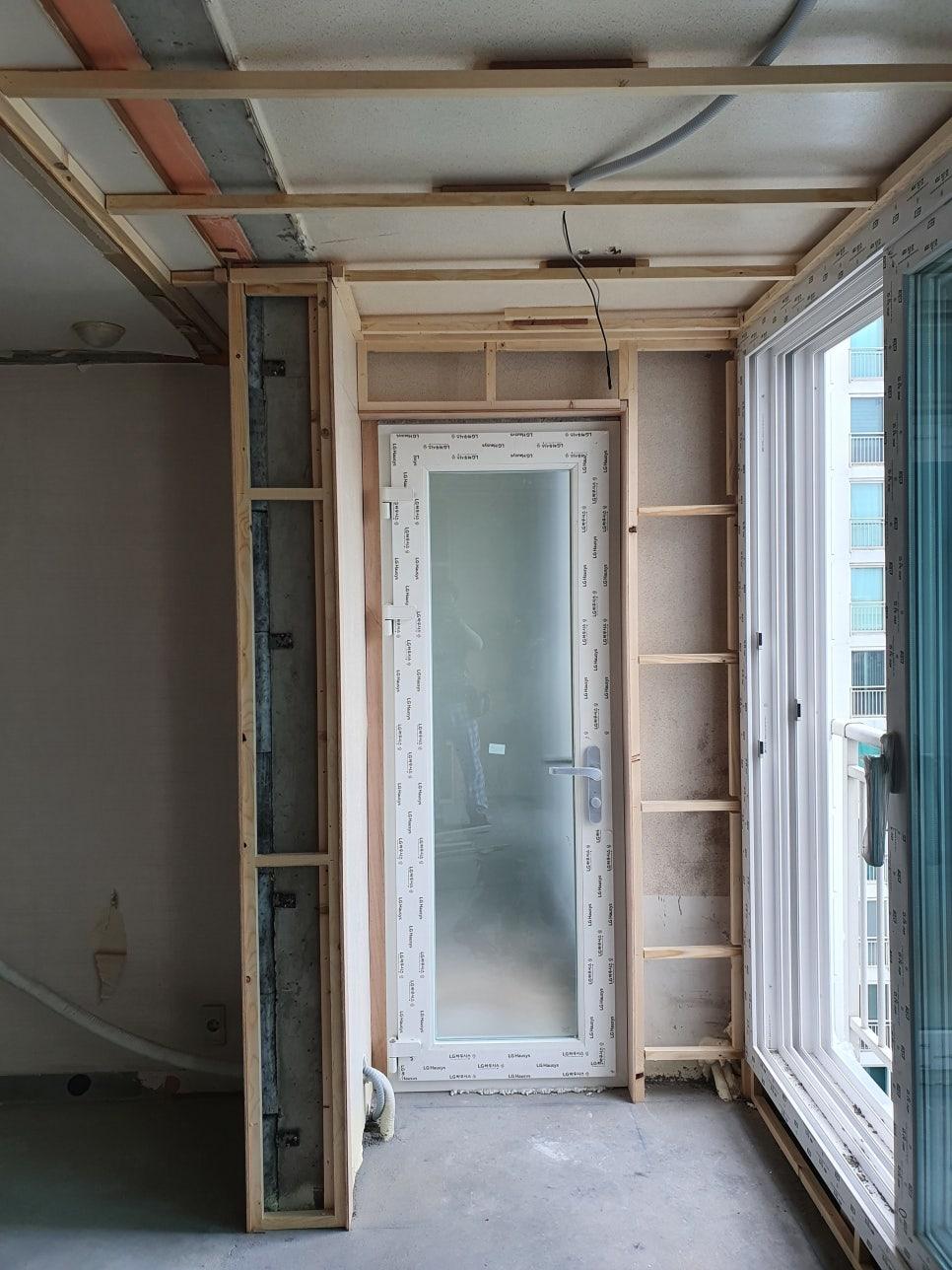

발코니 공간에 목재 프레임과 유리문이 설치되어 내부와 외부가 구분된 상태입니다. 확장부의 경계가 잡히면서 본격적인 단열 공사를 위한 준비가 끝났음을 보여줍니다. 목재 프레임의 수직과 수평이 정확해야 나중에 유리문이 밀리지 않고 부드럽게 작동합니다.

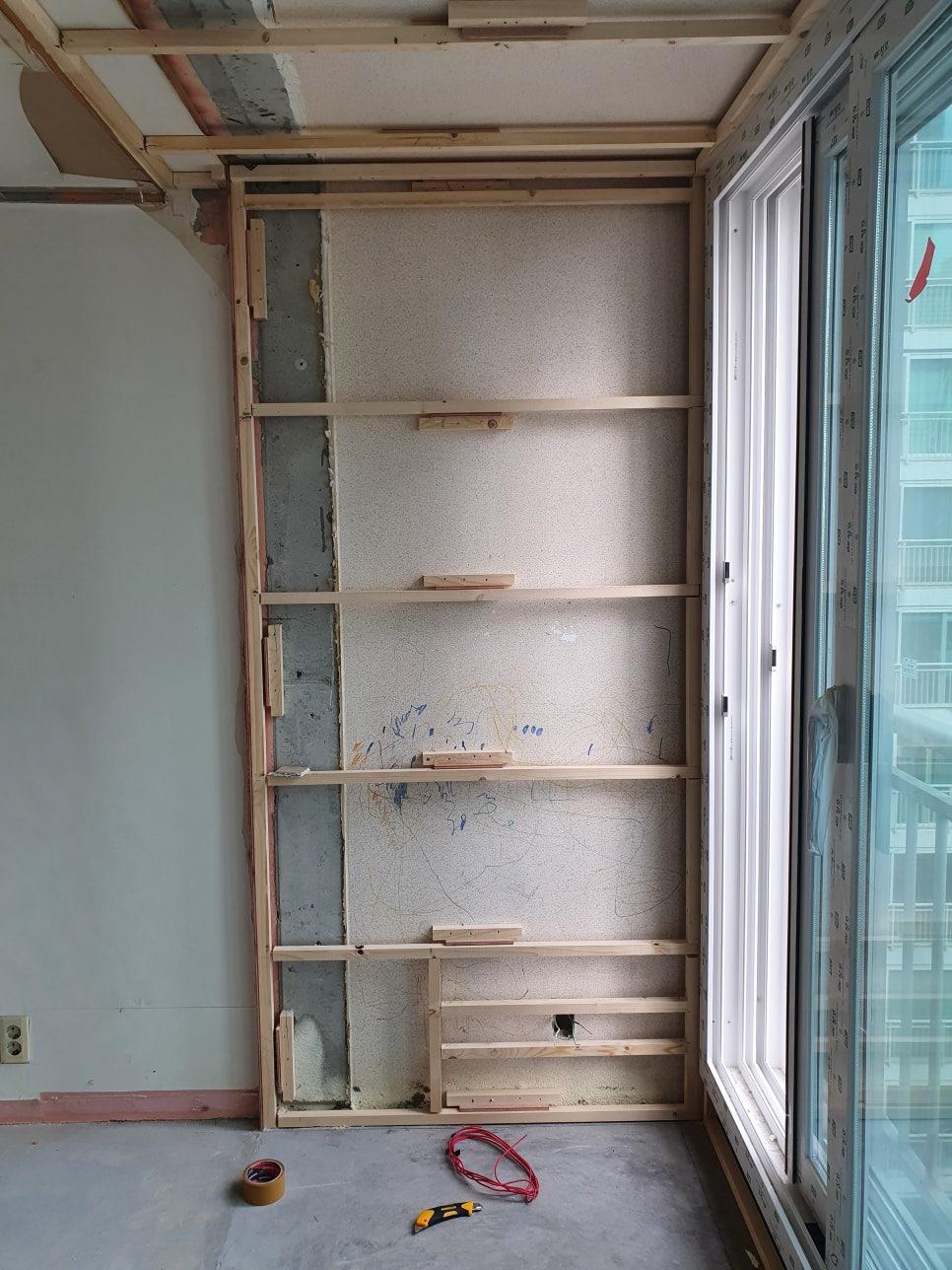

벽면에 목재 프레임과 선반 구조물이 설치된 공정 단계입니다. 창문 근처에 전선과 툴이 놓여 있으며, 벽면의 흠집을 정리하며 목공 작업을 이어갑니다. 이 단계에서 전기 배선 위치를 확정해야 나중에 벽을 다시 뜯는 일이 없습니다.

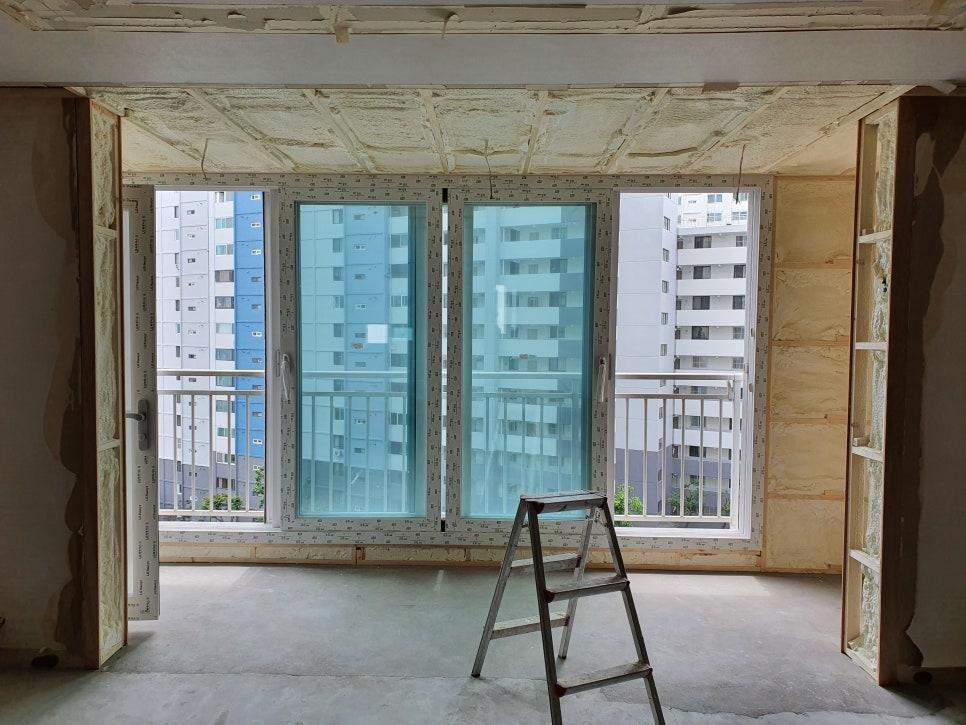

사다리가 놓인 현장에서 천장과 벽체의 마감 상태를 점검합니다. 철거 후 드러난 콘크리트 면에 단열재를 입히기 전, 배관이 지나갈 경로에 장애물이 없는지 다시 한번 확인하는 과정입니다. 천장 마감선과 벽면이 만나는 지점의 정밀함이 전체적인 완성도를 결정합니다.

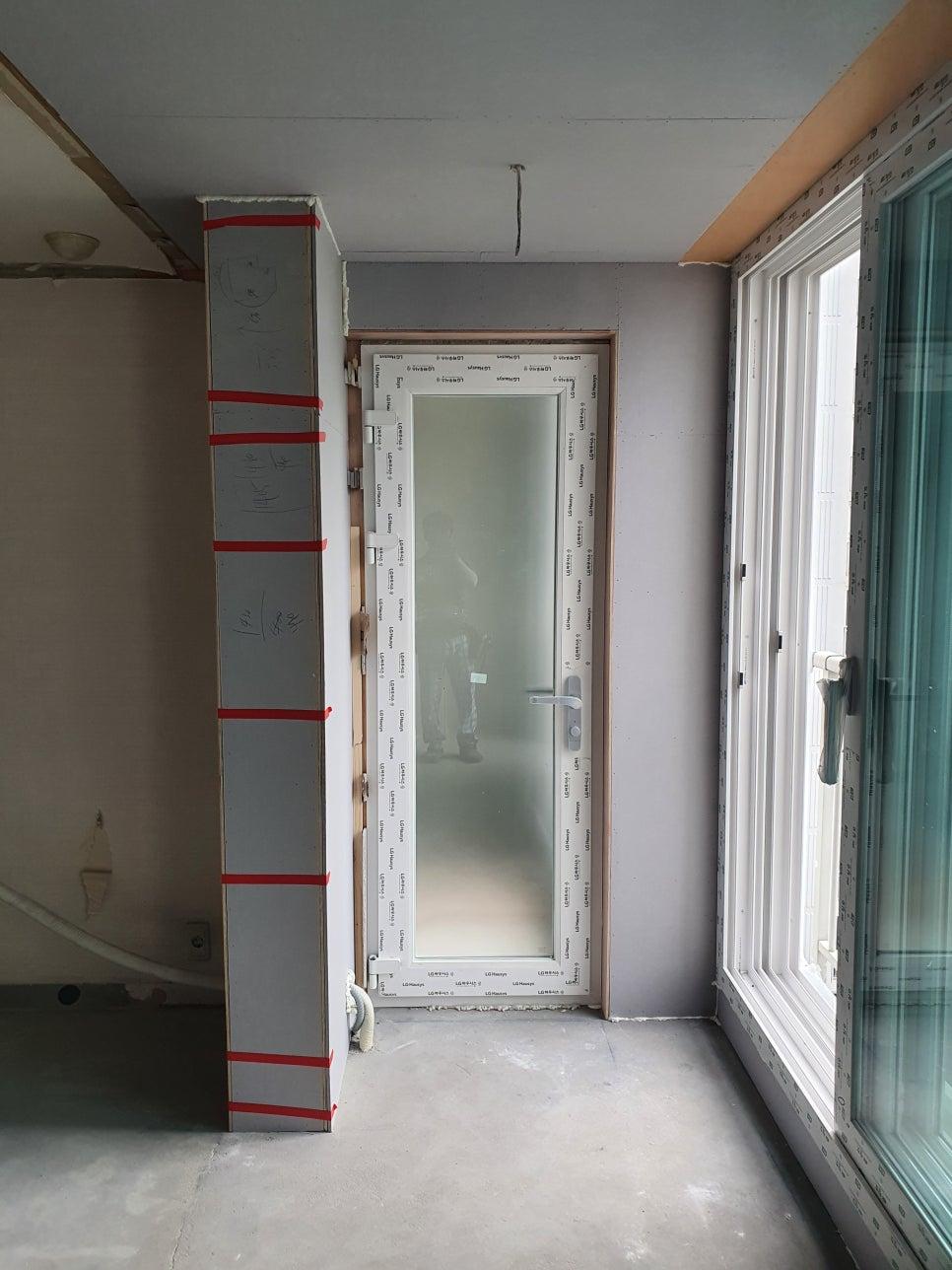

여닫이 도어의 힌지와 상하부 패널이 보이는 근접 샷입니다. 문틀과 벽 사이의 간격을 조정하며 도어가 정확하게 닫히는지 확인하는 단계입니다. 힌지의 위치와 고정 상태에 따라 문의 개폐 각도와 밀착 정도가 달라집니다.

천장과 벽면에 보라색 테이프로 보양 및 마킹 작업이 된 모습입니다. 흰색 벽지가 부분적으로 붙어 있는 상태에서 단열재의 범위를 지정하고 누락된 곳이 없는지 체크합니다. 보라색 테이프로 표시된 구역을 따라 꼼꼼하게 단열 처리가 이루어집니다.

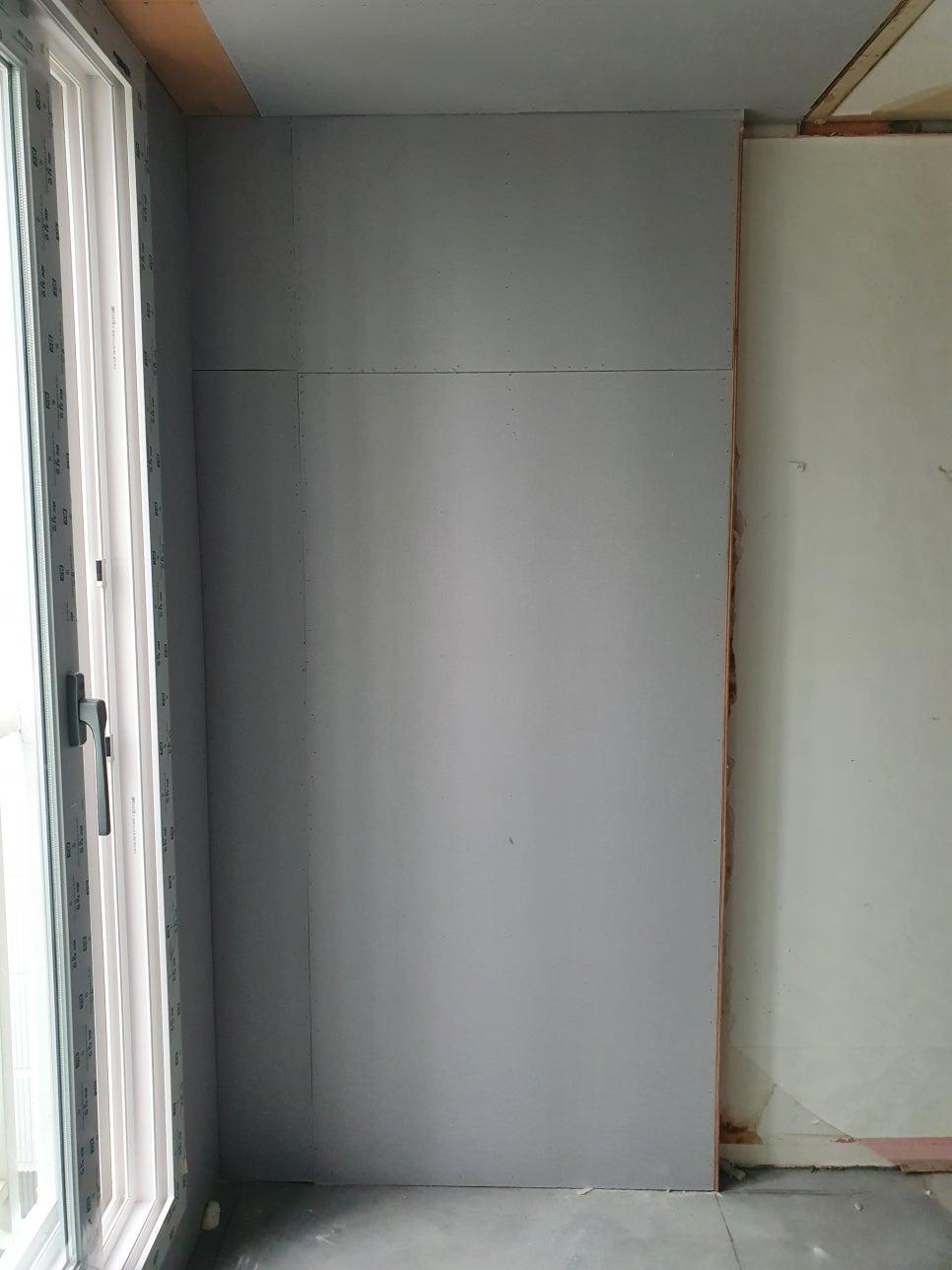

회색 보드가 설치되고 바닥이 회색 타일로 마감된 공간입니다. 벽면의 일부는 도배가 진행되어 화이트 톤으로 정리되었으며, 보드 설치를 통해 벽면의 평탄도를 잡았습니다. 타일 마감과 보드 마감이 만나는 지점의 단차가 보이지 않도록 정교하게 맞물려 있습니다.

거실 확장 시 에어컨 배관을 바닥에 매립하려면 철거 첫날 배관 팀이 투입되어야 하며, 보통 오전 10시에서 11시 사이가 적절합니다. 특히 경질 우레탄 폼으로 천장까지 발포 단열을 진행할 경우, 폼이 굳으면 전선 이동이 매우 어려우므로 반드시 목공 작업 전이나 작업 당일에 전기 입선 공정을 마쳐야 합니다. 난방 배관은 와이어 매쉬 한 칸 간격으로 돌려 열전도가 고르게 이루어지도록 배치하는 것이 중요합니다.

동작구 삼성 래미안 현장은 거실과 작은방의 확장부 바닥에 배관을 매립하고, 경질 우레탄 폼과 와이어 매쉬를 이용한 난방 배관 증설로 마감했습니다. CD 관을 활용한 전기 작업과 석고보드 마감까지 순차적으로 진행되어 기초부터 외관까지 정돈된 모습입니다.

경질 우레탄 폼 단열과 와이어 매쉬 난방 배관 증설을 계획하고 있다면, 전기 입선 순서를 먼저 확인해 보세요.
