직접 외벽 10cm 단열 공간 확보를 위해 띄워 설치한 창호 | 수원 영통 매탄 주공 그린빌 3단지

수원 영통 매탄 주공 그린빌 3단지 작은방 2곳의 확장 공사를 진행한 현장입니다. 안녕하세요.

확장 공사를 계획할 때 가장 고민되는 지점은 아마 단열 두께와 그로 인해 발생하는 벽면의 단차일 것입니다. 이 현장에서 적용한 경질 우레탄 폼 발포 단열의 상세 공정을 통해 기준을 확인해 보세요.

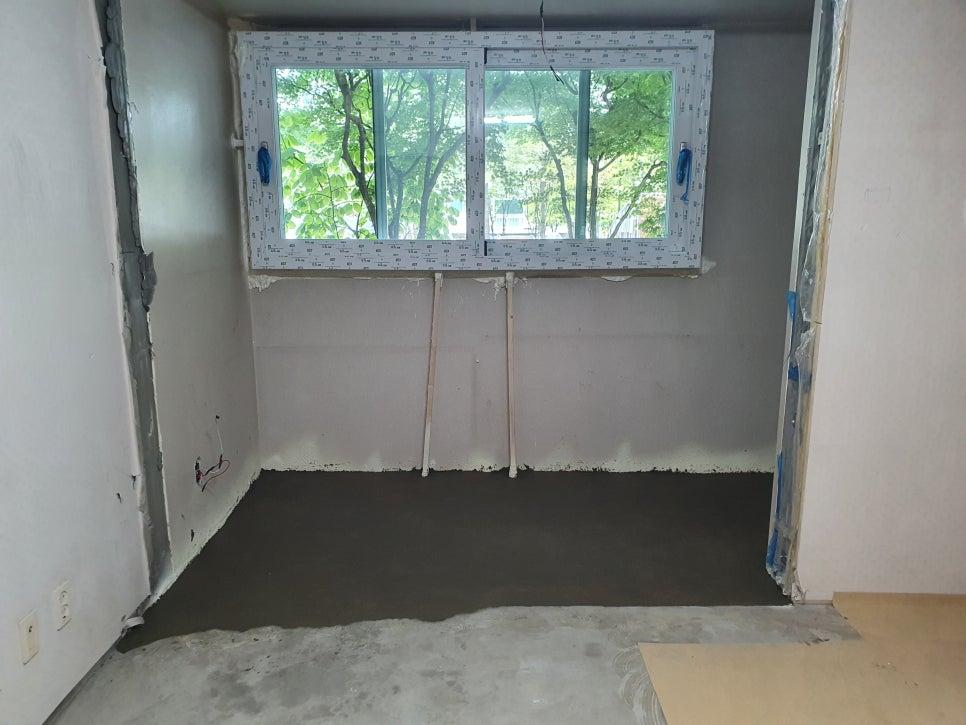

작업의 시작은 기존의 벽면과 바닥을 정리하는 단계부터입니다. 창호가 설치된 벽면과 바닥의 상태를 확인하며 본격적인 확장 준비를 마쳤습니다.

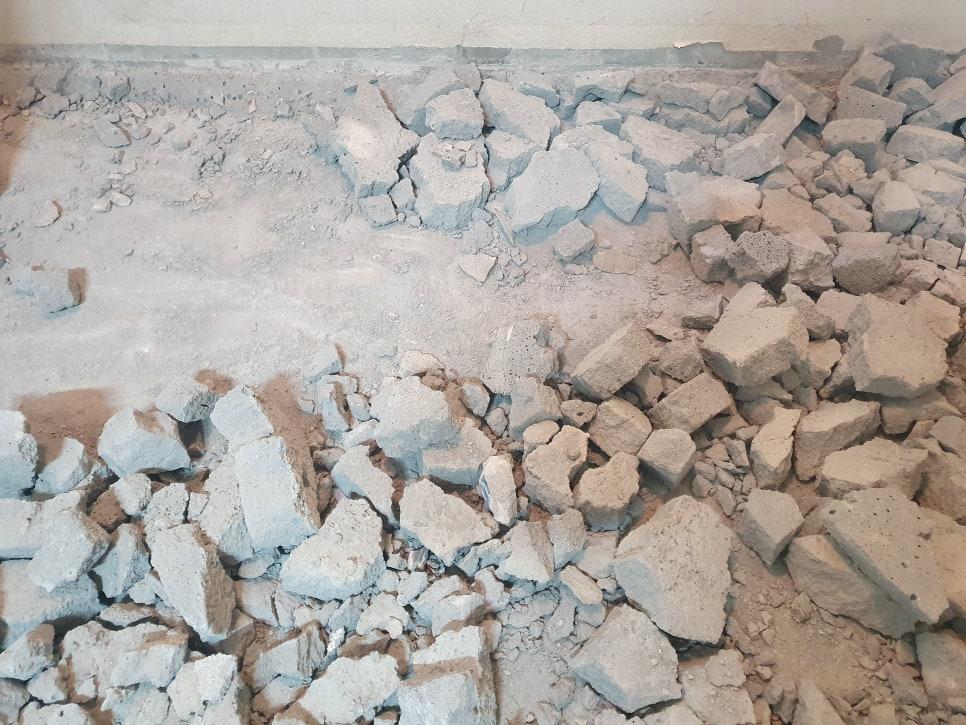

바닥 철거는 아래층 천장 바닥이 드러날 때까지 진행하는 것이 정석입니다. 사진처럼 기포층이 보이면 그 부분까지 모두 걷어내어 기초를 다지는 과정이 필요합니다.

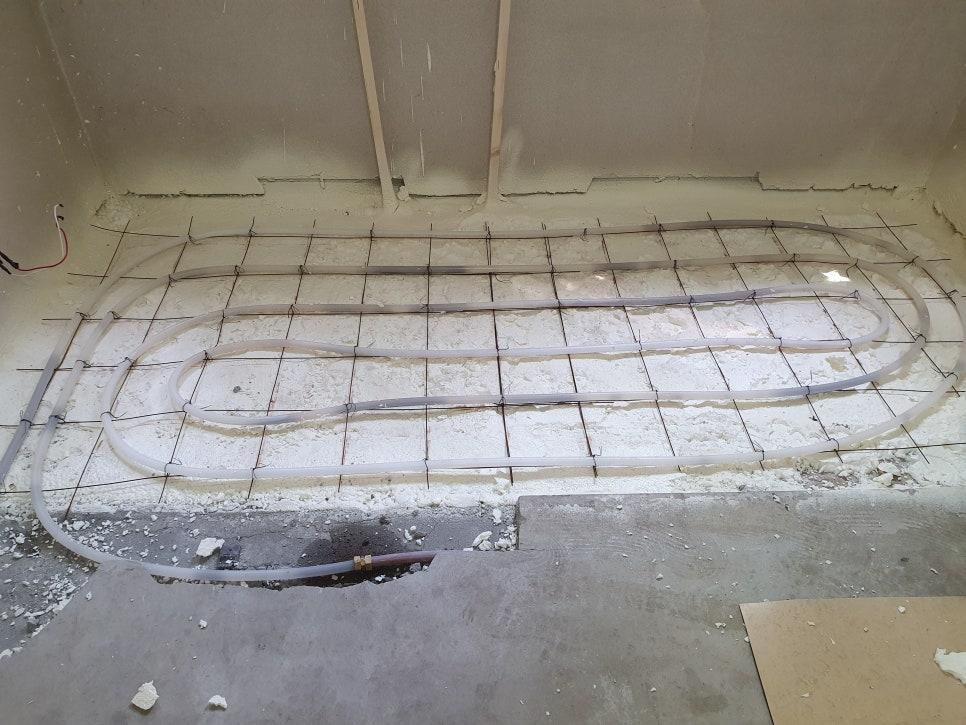

철거가 끝난 콘크리트 바닥 위로 철근망을 깔고 투명 파이프를 루프 형태로 배치했습니다. 이는 바닥 난방을 위한 엑셀 파이프 배관 작업으로, 이후 미장 공사를 통해 바닥면을 완성하게 됩니다.

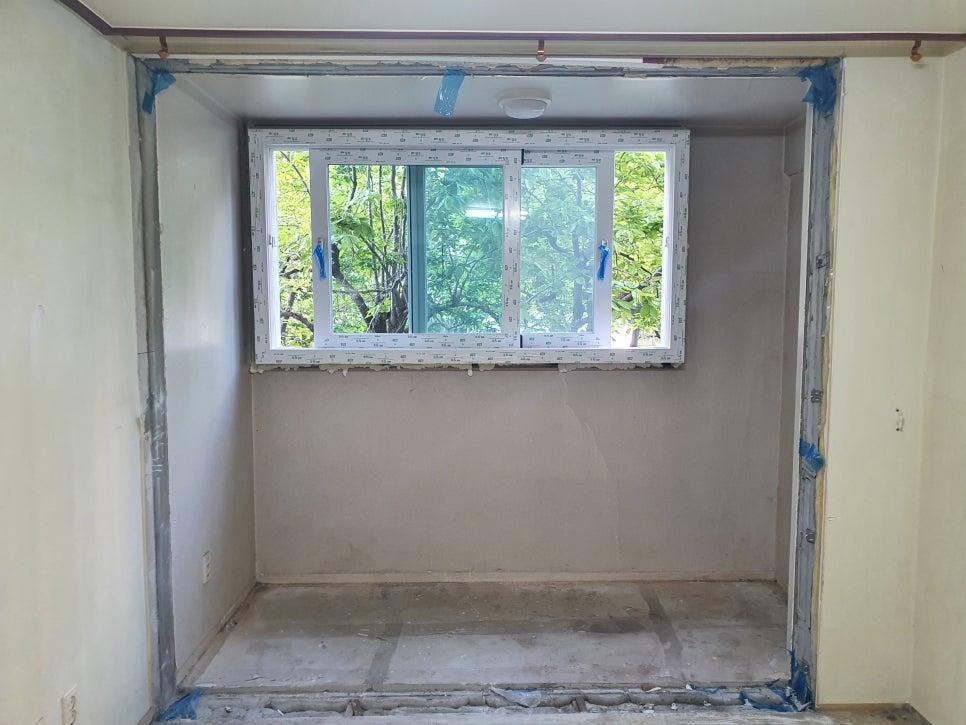

창호를 설치할 때 주목할 디테일이 있습니다. 프레임이 벽에 완전히 밀착되지 않고 좌측과 상단이 조금씩 띄워져 설치되었는데, 이는 단열재가 들어갈 충분한 두께를 확보하기 위한 의도적인 설계입니다.

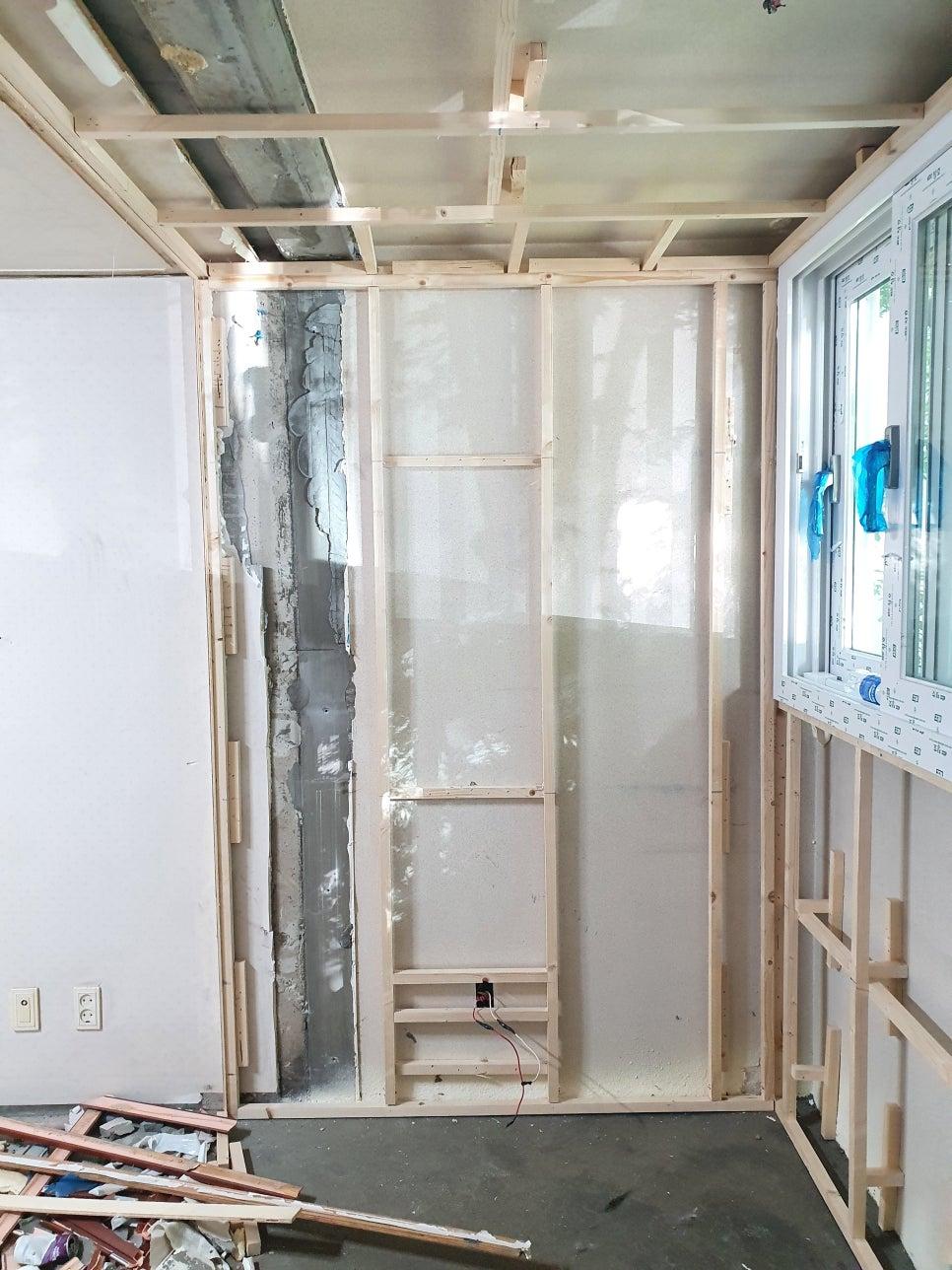

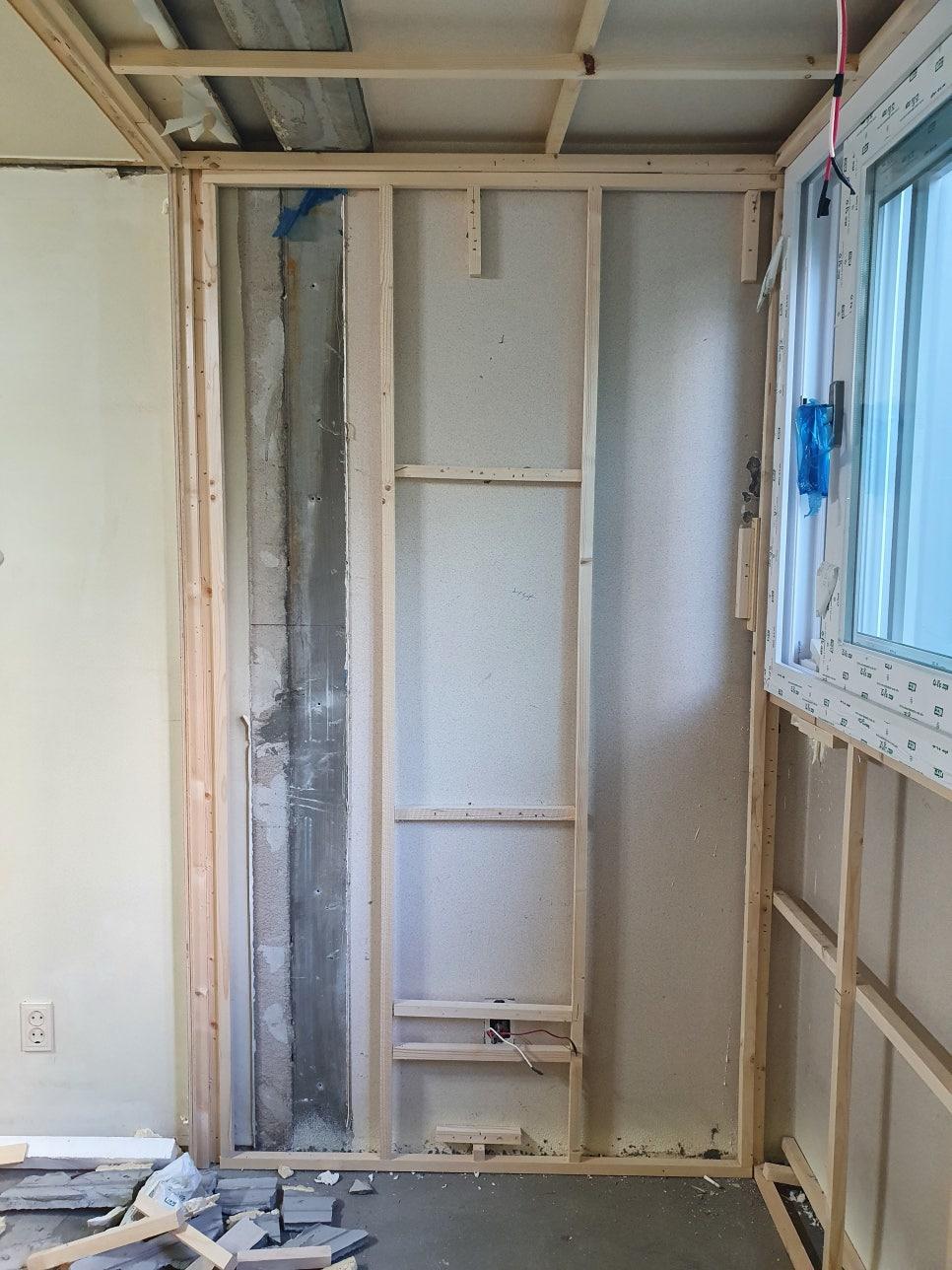

벽면에 목재 프레임을 세워 기초 구조를 잡는 과정입니다. 직접적인 외벽의 경우 100mm, 간접 외벽은 45mm 정도의 공간을 띄워 제작함으로써 단열재가 촘촘하게 채워질 자리를 마련했습니다.

목공 작업이 진행되면서 창호 주변의 마감이 구체화됩니다. 새 샤시 프레임에 직접 타카를 쏘지 않도록 통바를 덧대어 프레임 손상을 방지하고 고정력을 높였습니다.

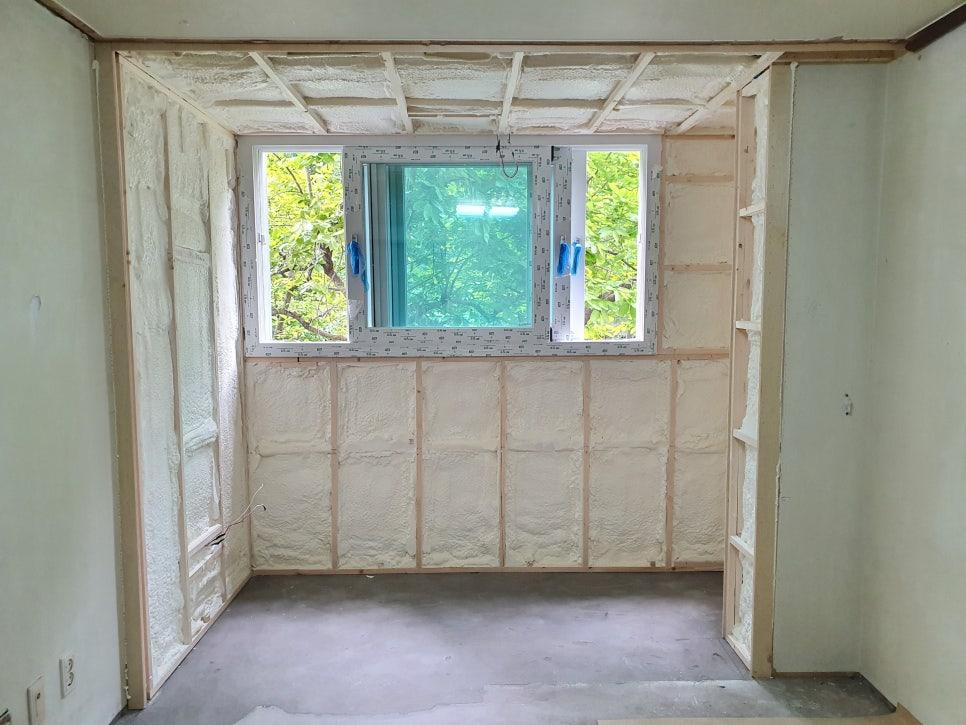

이제 확장 공사의 핵심인 경질 우레탄 폼 발포 단열이 적용되었습니다.

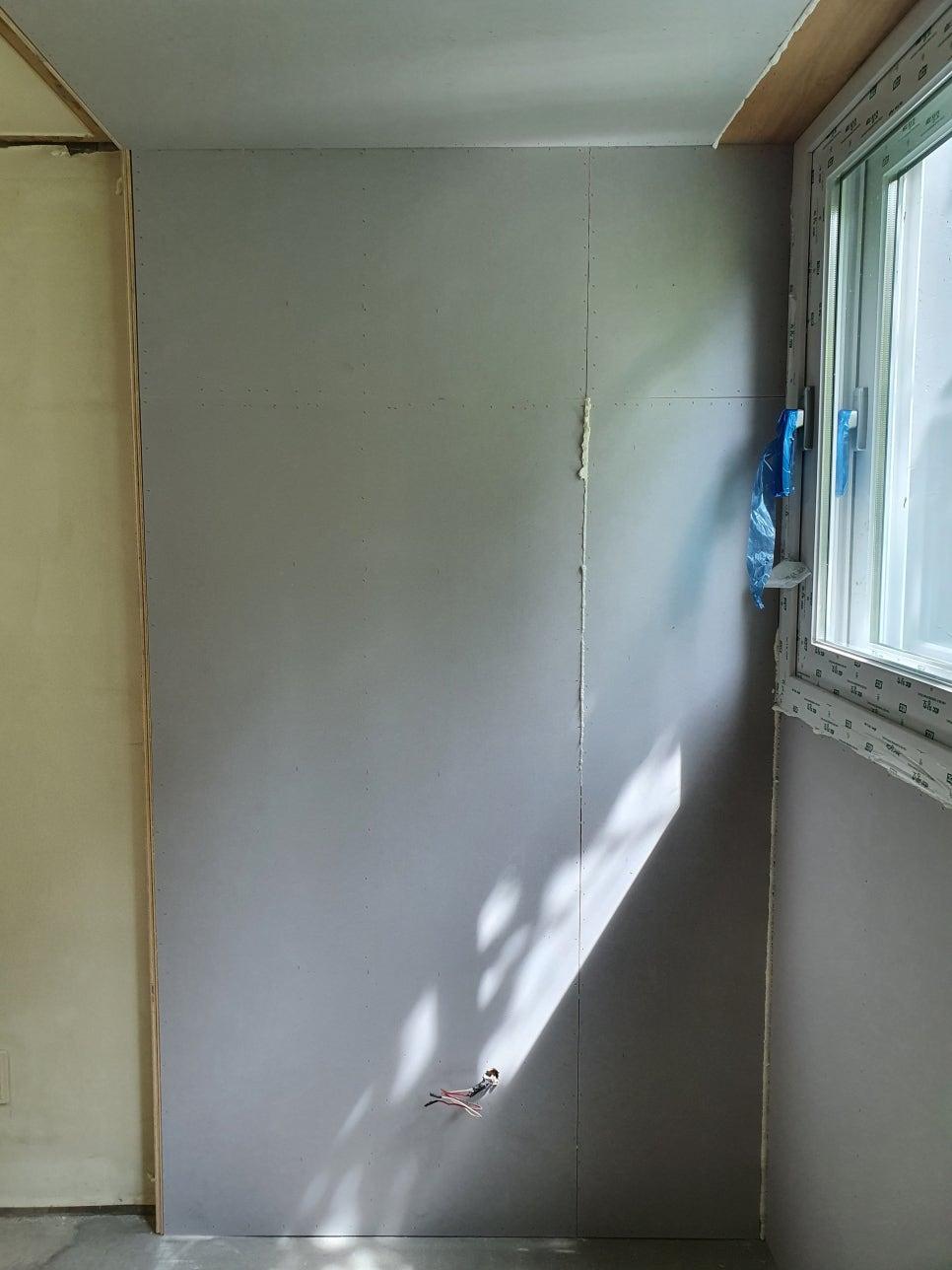

발포 작업 후에는 틈새를 메우고 면을 정리하는 과정이 이어집니다. 파란색 테이프로 가이드라인을 잡고 흰색 테이프로 마감 부위를 정리하며 다음 공정을 준비했습니다.

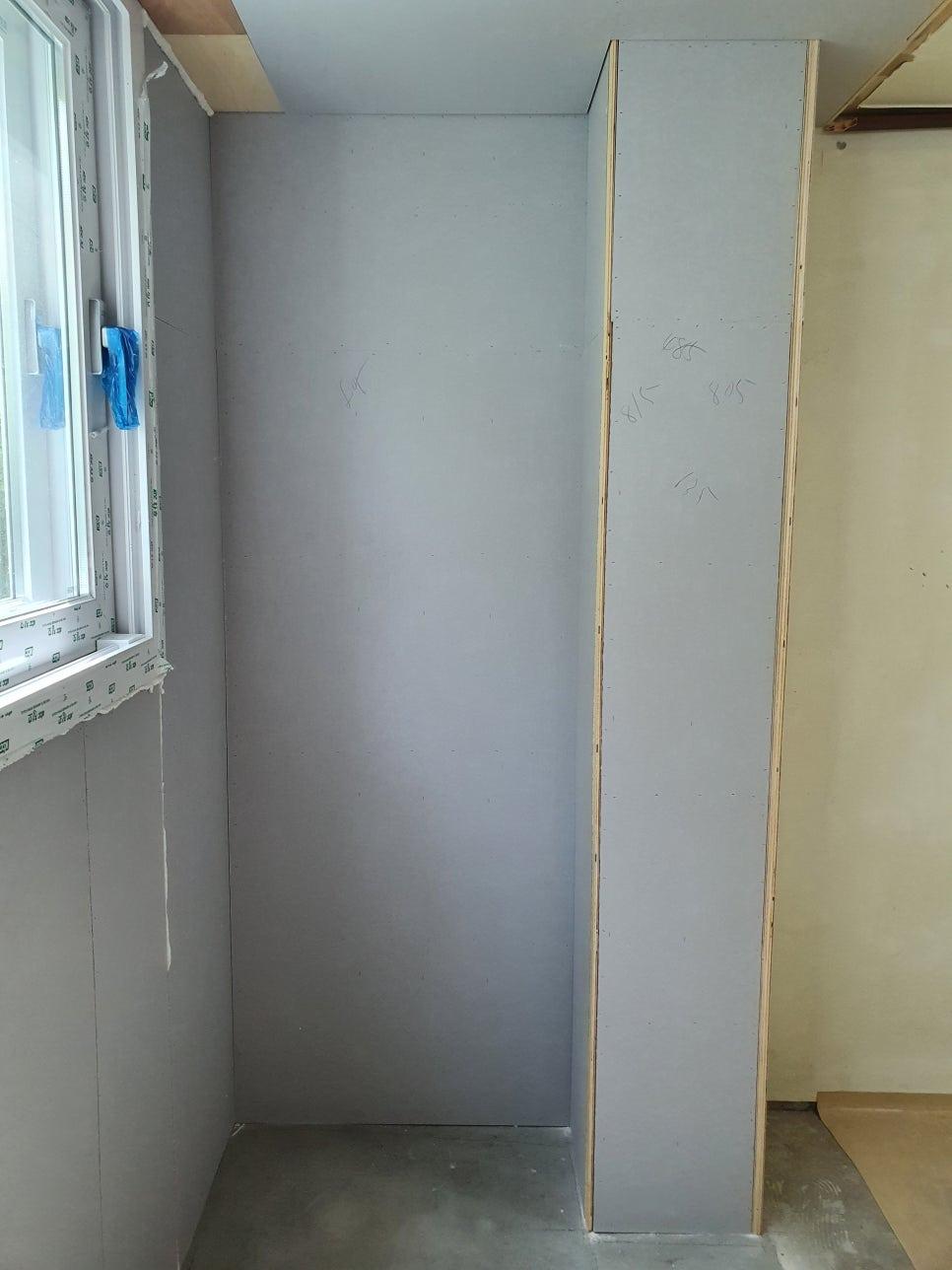

창호 테두리와 벽면의 접합부를 세밀하게 정리한 상태입니다. 회색 콘크리트 바닥과 대비되는 흰색 마감재가 부착되어 단열층의 경계가 명확히 드러납니다.

작업 현장에서 사용하는 소형 도구와 기기들이 배치되어 있습니다. 정밀한 시공을 위해 각 단계마다 적절한 공구를 사용하여 마감 퀄리티를 조절합니다.

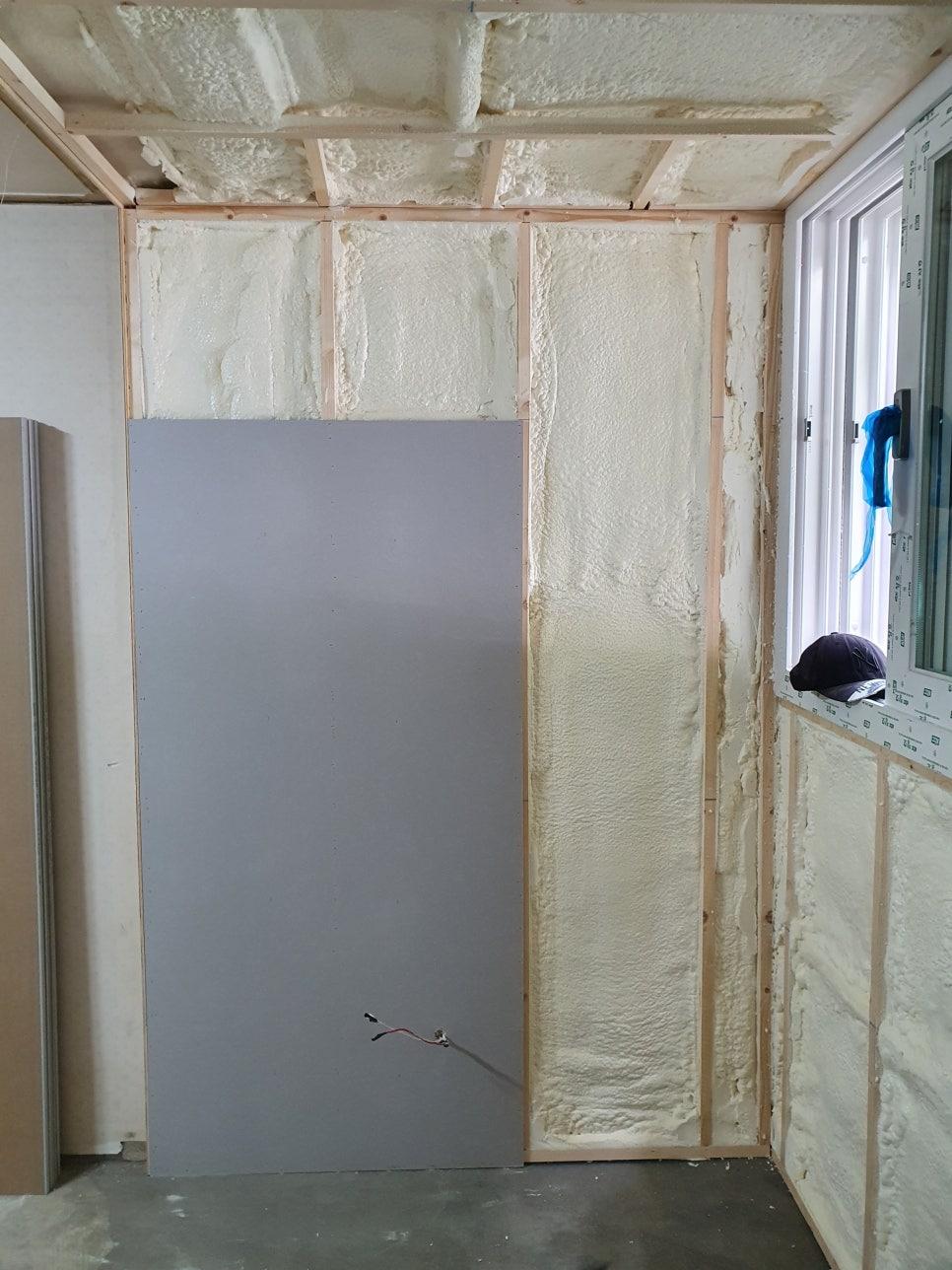

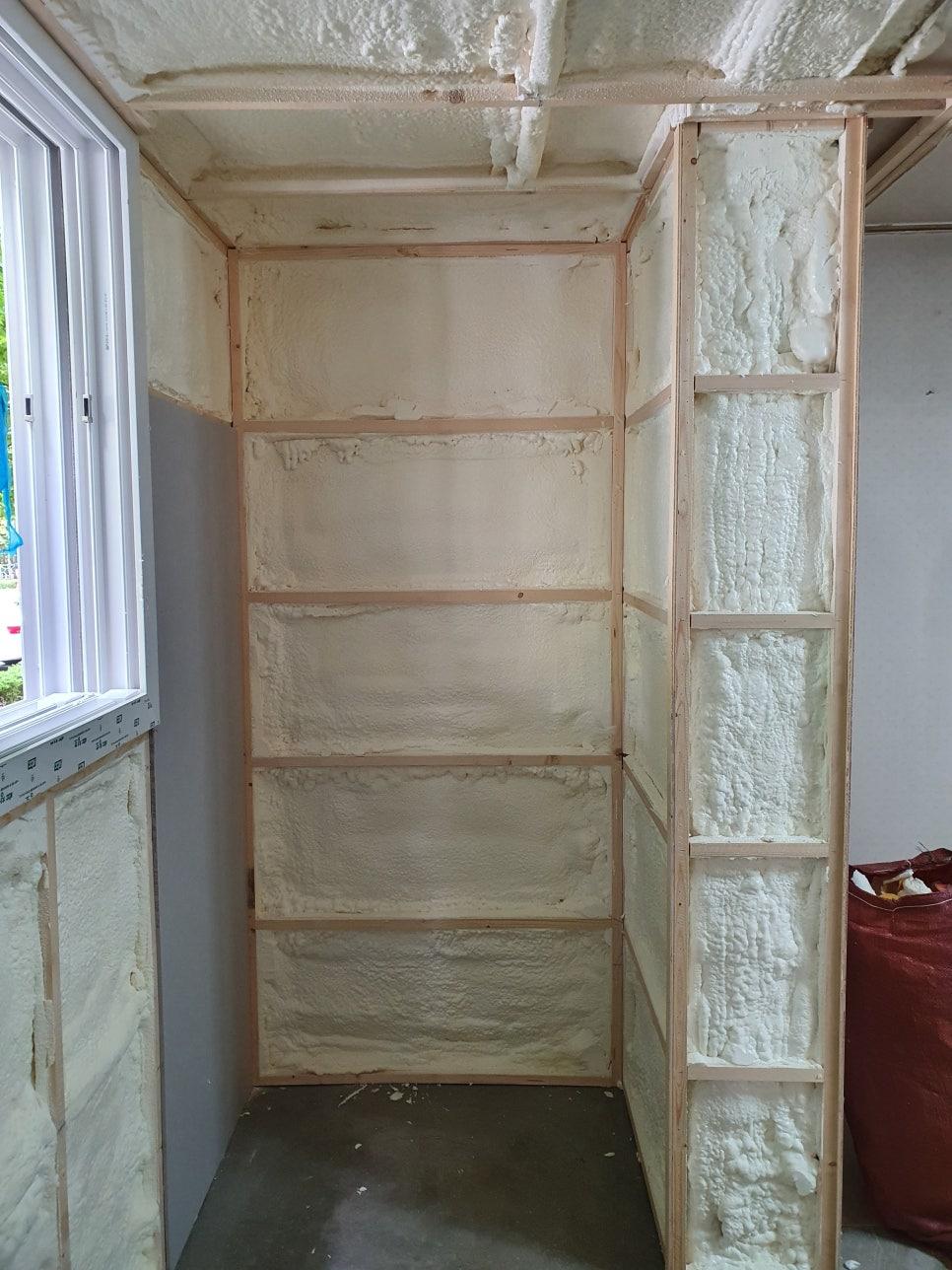

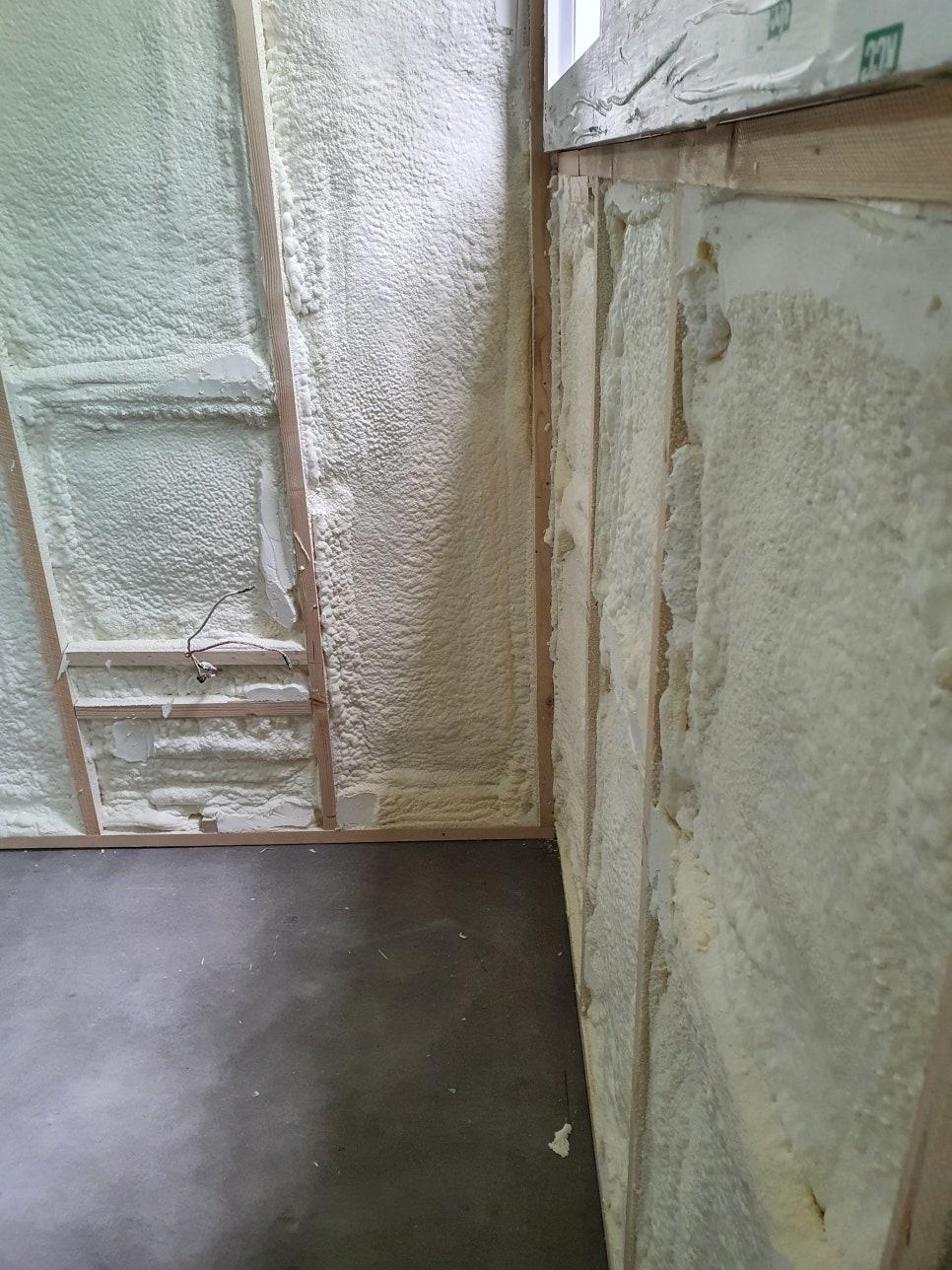

목재 프레임과 스프레이 폼이 결합된 단열층의 단면을 볼 수 있습니다. 폼이 빵빵하게 채워진 상태에서 석고보드로 최종 마감을 하면 확장 공정의 모든 단계가 마무리됩니다.

외벽과 맞닿는 부분에 충분한 두께의 폼을 쏘아 올려 단열 성능을 확보하는 데 집중한 모습입니다.

특히 직접 외벽의 경우 10cm 정도의 단열 두께를 확보해야 하므로, 벽면이 돌출되어 생기는 단차를 미리 인지하고 계획하는 것이 중요합니다.

작은방 2곳의 바닥 철거부터 경질 우레탄 폼 발포 단열, 그리고 미장까지의 전 과정이 기록되었습니다.

직접 외벽 10cm 단열 두께를 확보하여 경질 우레탄 폼 발포 단열로 마감해 보세요.
