냉매 손실을 줄이는 직선 배관 설계와 이중 단열 처리 | 송도 더샵엑스포 6단지

송도 더샵엑스포 6단지 입주 전, 냉난방 설비를 미리 갖추는 현장입니다. 안녕하세요.

인테리어 손상을 줄이고 전기 및 배관 공정과 효율적으로 병행하기 위해 입주 전에 시스템에어컨 설치를 진행하는 사례입니다.

어떤 기준으로 설계를 진행했는지 순서대로 짚어볼게요.

시공 과정에서 사용되는 소형 도구와 기기들이 준비된 모습입니다. 정밀한 설치를 위해서는 각 공정에 맞는 적절한 장비 세팅이 우선되어야 합니다.

벽면에 CleanHouse 장치가 부착되어 있고, 천장에는 에어컨 설비와 함께 배관 및 전선들이 노출된 상태입니다. 이 단계에서 배관의 흐름을 직선에 가깝게 설계하여 불필요한 굴곡을 최소화하는 것이 중요합니다.

냉매의 흐름이 원활해야 냉방 속도가 빨라지고 장기적인 전기 요금 절감 효과를 기대할 수 있기 때문입니다. 그래서 굴곡을 줄이는 설계에 공을 들였습니다.

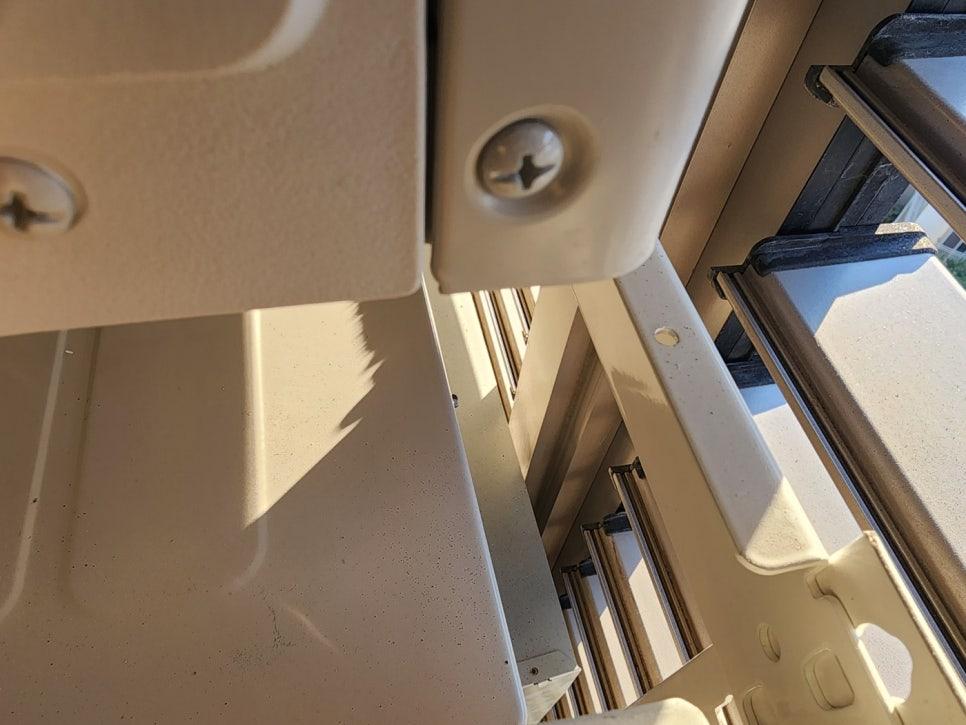

창호의 금속 프레임과 이를 고정하는 나사 부분이 근접 촬영된 모습입니다. 외부와 연결되는 지점의 고정 상태를 확인하는 과정입니다.

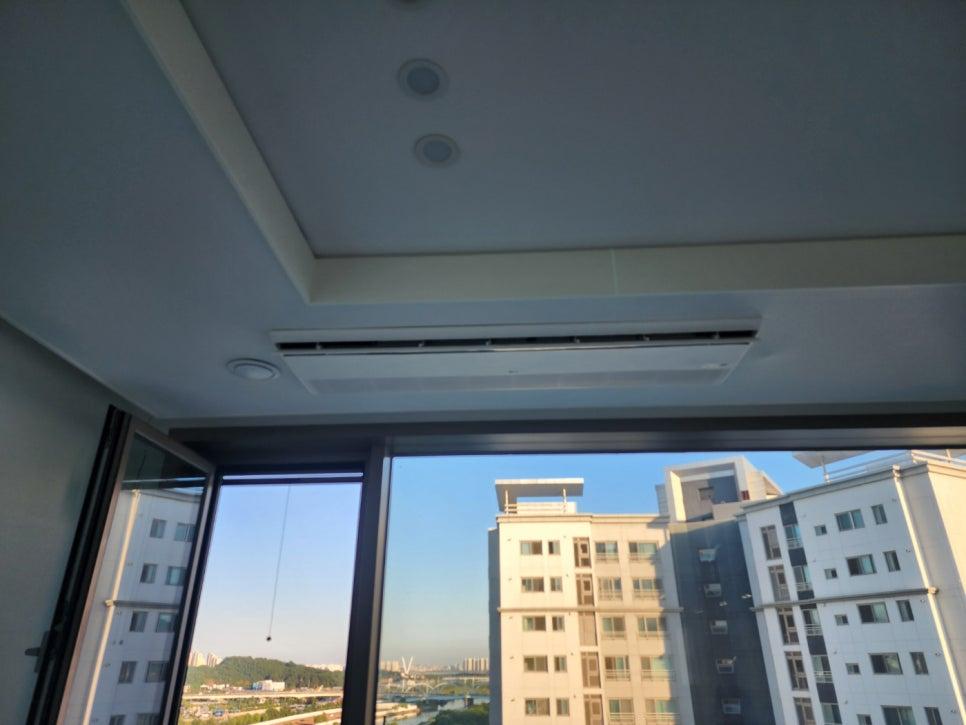

천장에 스피커와 에어컨이 배치되었고, 열린 창문을 통해 외부 건물과 하늘이 보입니다. 실내기 위치는 거실의 경우 가족들이 오래 머무는 중앙부에 매립형으로 설치해 냉기가 쏠리지 않도록 배치했습니다.

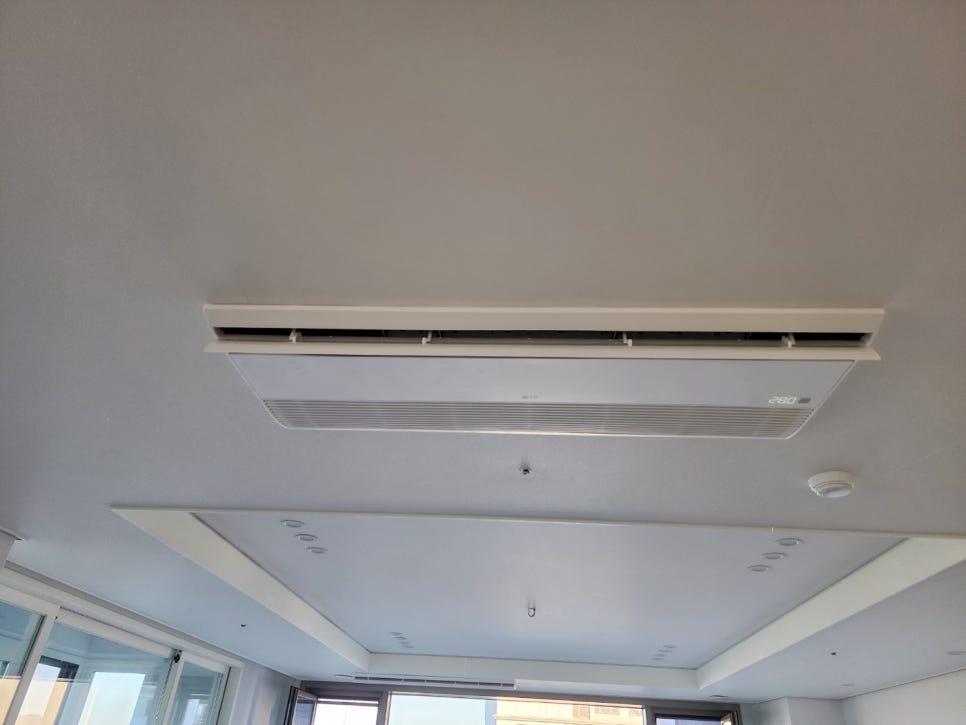

천장의 공기 조절 장치와 조명, 화재 경보기가 함께 설치된 공간입니다. 천장 깊이와 설비 간격이 충분히 확보되어 있어 배관과 전선 매립이 수월하게 진행되었습니다.

그런데 단순히 기기를 배치하는 것보다 더 중요한 것은 결로 예방입니다. 모든 연결 부위에 단열재와 고무 패킹을 이중으로 적용해 천장 곰팡이나 벽면 손상 가능성을 낮추는 작업을 병행했습니다.

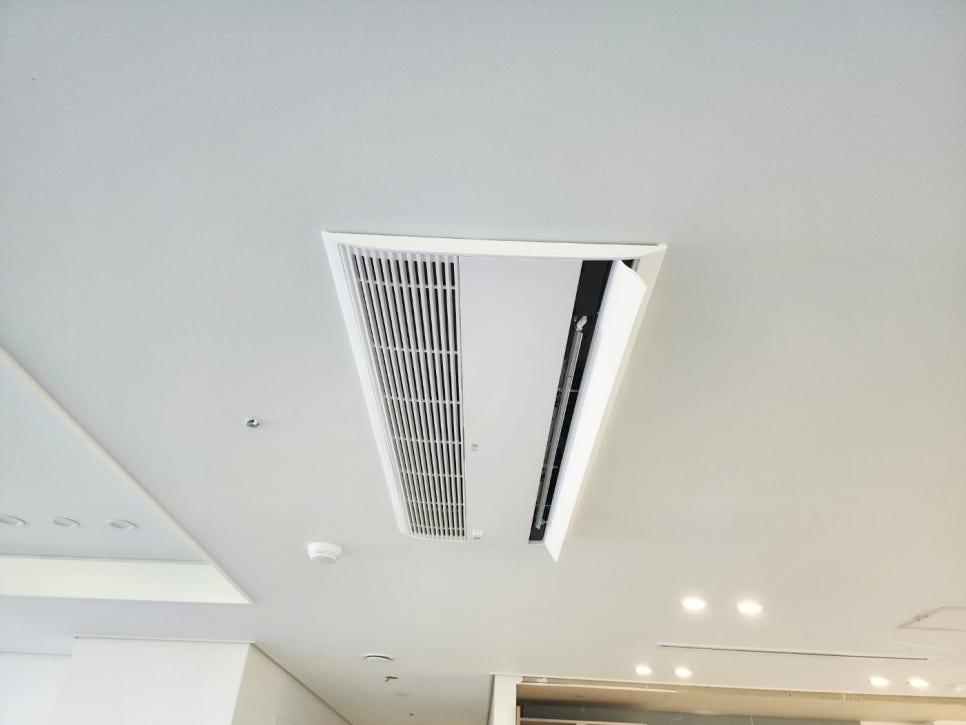

천장 마감 표면과 조명 옆으로 설치된 공기 순환기의 상부 및 측면 디테일입니다. 천장면과 실내기 테두리가 밀착되어 마감되었습니다.

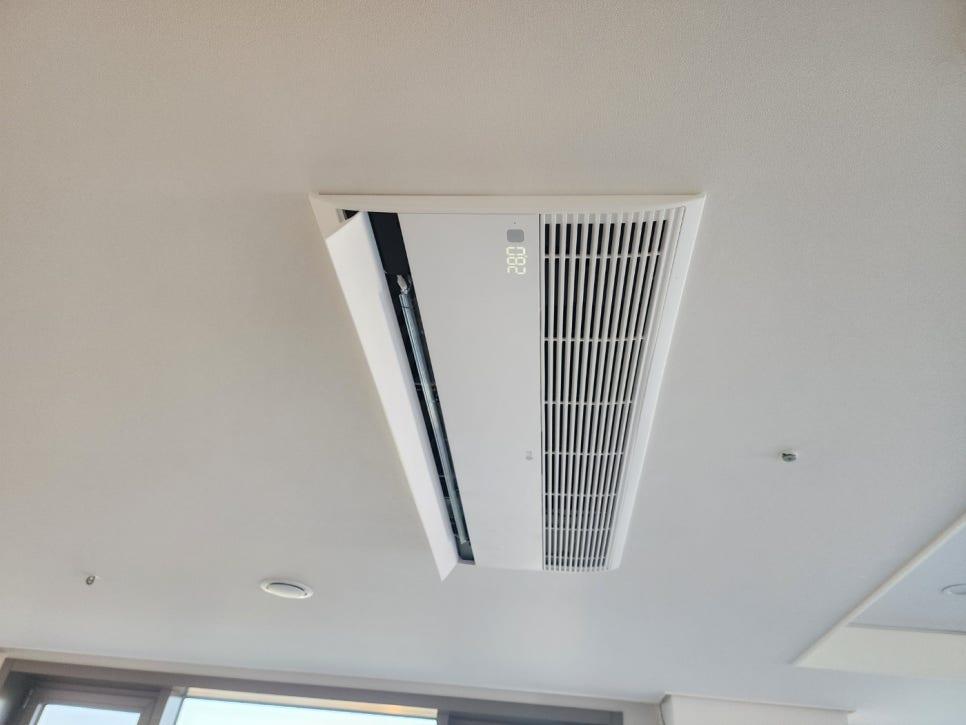

실내 천장에 공기 조절 장치가 설치된 모습입니다. 각 방의 면적과 사용 목적에 따라 용량을 다르게 선택하여 배치를 결정했습니다.

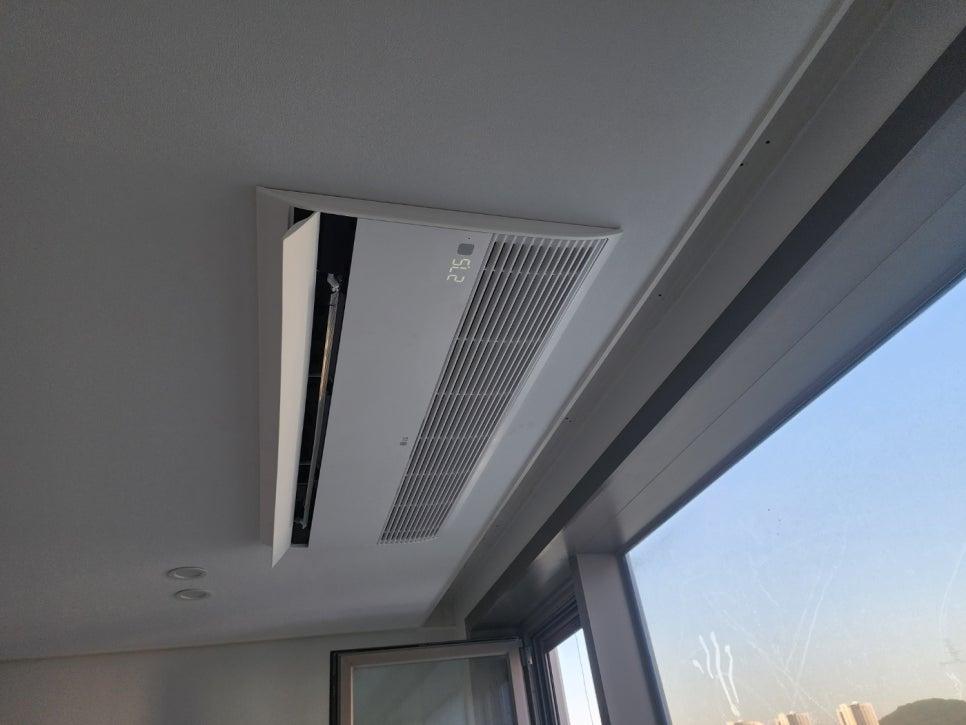

천장의 공기 조절 장치와 창문, 벽면 조명이 함께 보이는 공간입니다. 아이방은 빠른 온도 조절을 위해 강한 냉방이 가능한 모델을, 안방은 저소음 운전이 가능한 제품을 배치해 공간별 특성을 고려했습니다.

전기 설계 역시 안정성을 확보하는 것이 핵심입니다. 회로를 분산 배치해 과부하로 인한 누전 위험이나 소음 문제를 예방하는 설계를 적용했습니다.

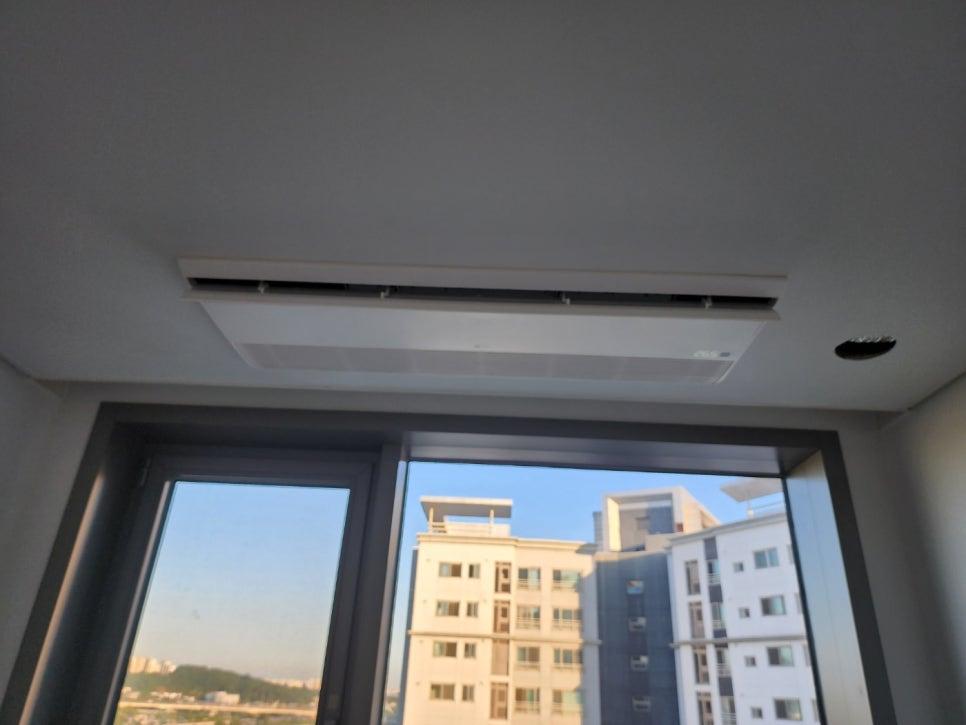

천장의 공기순환기와 창문 유리 패널, 외부 건물이 보이는 근접 샷입니다. 창호 주변의 마감 상태와 기기 설치 위치의 조화를 확인하는 과정입니다.

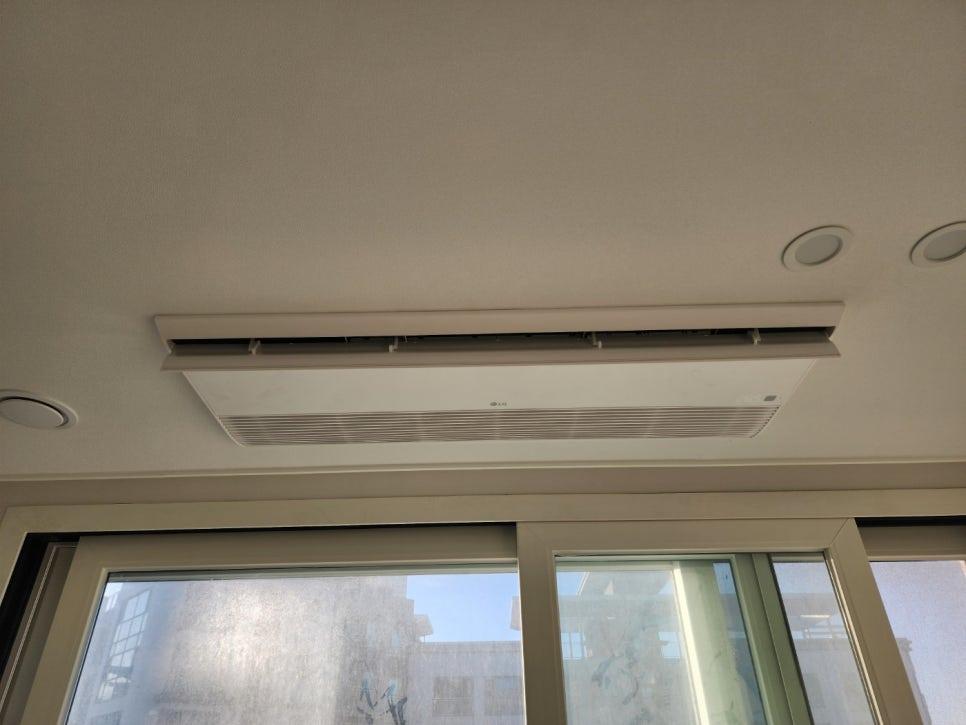

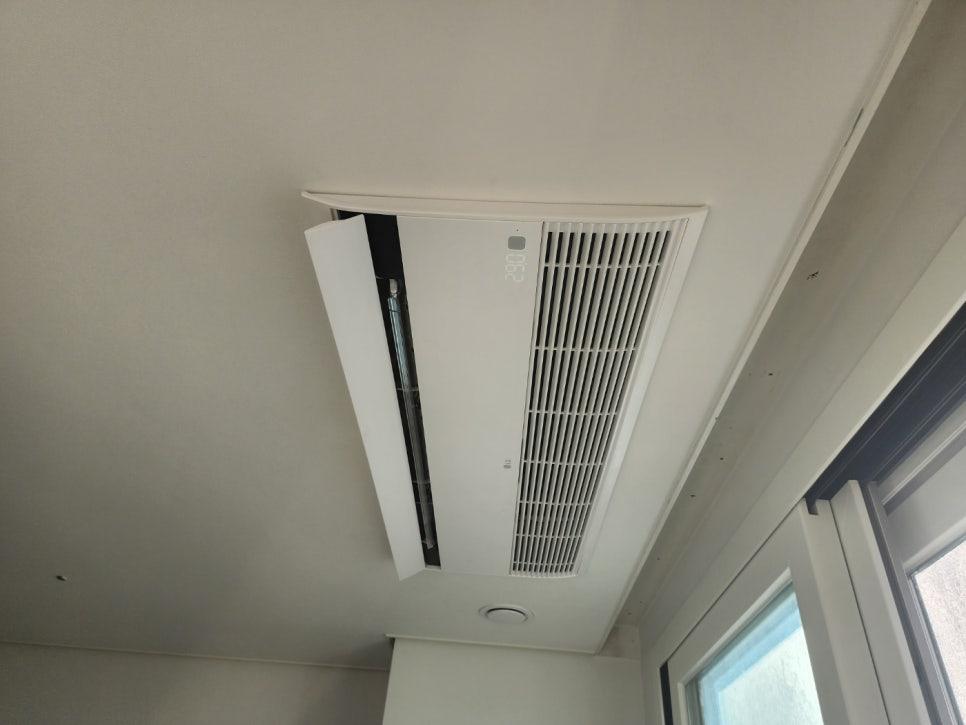

실내 천장의 공기 조절 장치와 창문이 보이는 모습입니다. 설치 후에는 거실과 아이방 등 각 공간에서 냉기가 균형 있게 분포되는지 테스트를 진행했습니다.

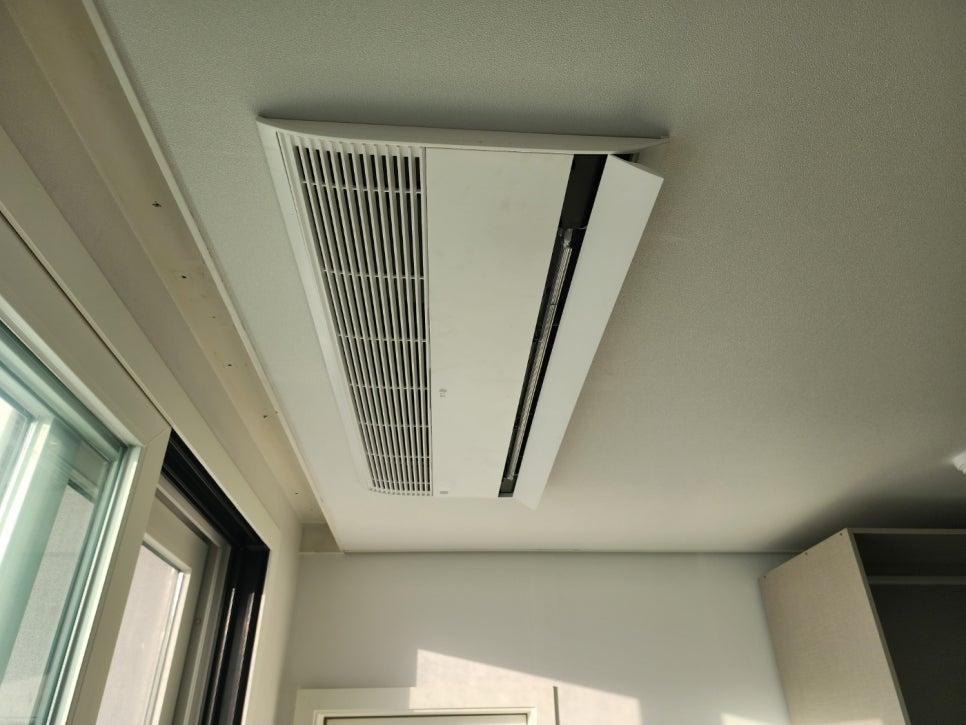

천장에 설치된 에어컨과 창문, 벽면이 보이는 공간입니다. 실내기뿐만 아니라 실외기 배치 환경도 중요하게 다루었습니다.

실내 천장의 공기 조절 장치와 창문이 보이는 모습입니다. 실외기는 통풍이 원활하도록 벽과 일정 거리를 두고 설치해 냉각 효율을 높이고 외부 소음을 줄였습니다.

입주 전 시스템에어컨을 계획하신다면 공간별 면적과 채광, 생활 동선을 먼저 분석해 실내기 용량과 위치를 결정하시길 권합니다. 특히 배관 시공에 대해 5년 A/S 보장이 제공되는지 확인하는 것이 사후 관리의 핵심입니다.

거실 중앙 매립 설치와 방별 맞춤 용량 선택, 그리고 이중 단열 처리를 통한 결로 예방 작업까지 마쳤습니다. 주변 청소와 마감 정리로 입주 후 바로 사용할 수 있는 상태로 마무리되었습니다.

배관 시공 5년 A/S 보장 조건과 공간별 맞춤 용량 설계를 꼼꼼히 확인해 보세요.
