냉매 흐름을 결정하는 직선 배관 설계와 전용 회선 구성 | 서초더샵포레

서초더샵포레 입주 전, 가구 배치 전의 빈 공간에서 시스템에어컨 설치를 진행한 현장입니다. 안녕하세요.

입주 전 시공은 작업 공간 확보가 수월해 마감 완성도를 높일 수 있는 조건입니다. 이번 작업은 거실과 방들의 구조를 분석해 실내기를 배치하고, 보이지 않는 천장 내부 배관과 전기 설비를 구축하는 범위로 진행되었습니다.

천장 속 배관이 어떻게 지나가느냐에 따라 냉방 효율이 달라지기에 고민이 많으실 텐데요. 어떤 경로로 설계하고 전기 용량을 어떻게 확보했는지 순서대로 짚어볼게요.

꽃무늬 벽지가 적용된 벽면에 웃는 이모티콘 이미지가 삽입되어 있습니다. 본격적인 기기 설치에 앞서 벽면 상태를 확인하며 작업 동선을 계획하는 과정입니다.

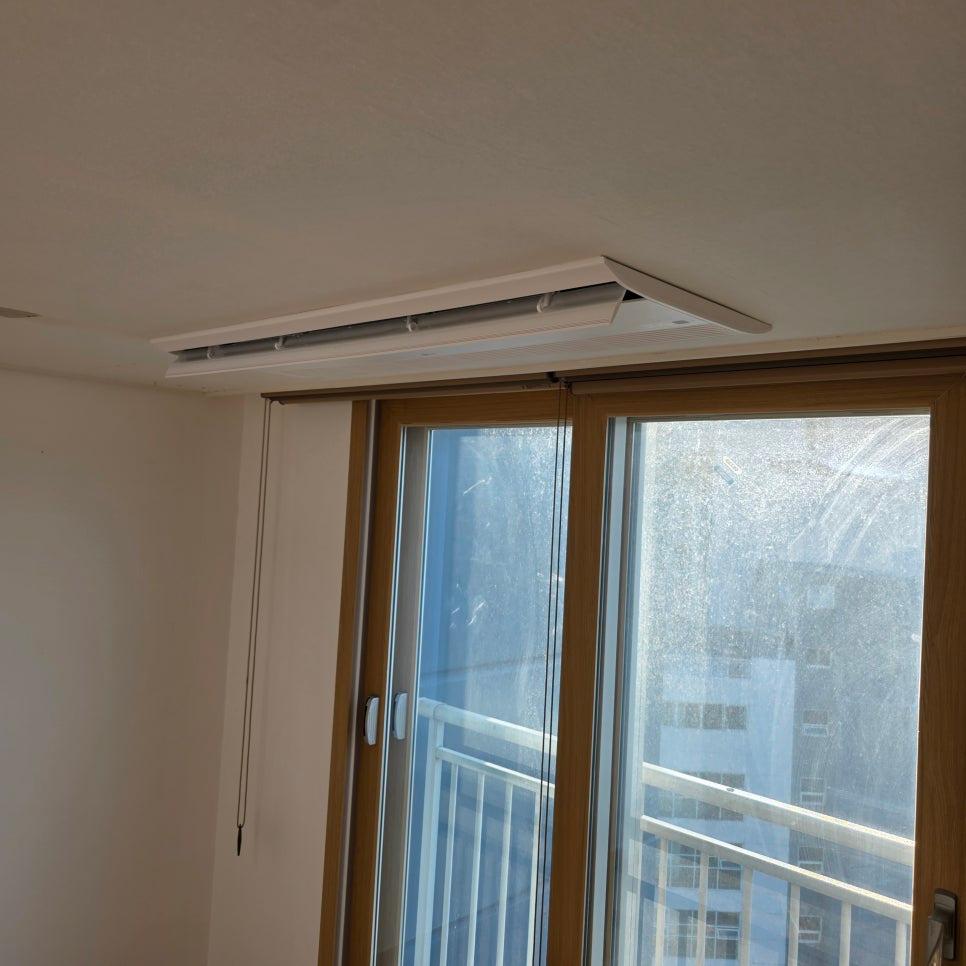

백색 냉난방기가 천장에 설치되었고 나무색 프레임의 창호 너머로 외부 건물 모습이 보입니다. 창가 쪽으로 기기를 배치해 외부 열기가 들어오는 지점을 빠르게 식힐 수 있도록 설계했습니다.

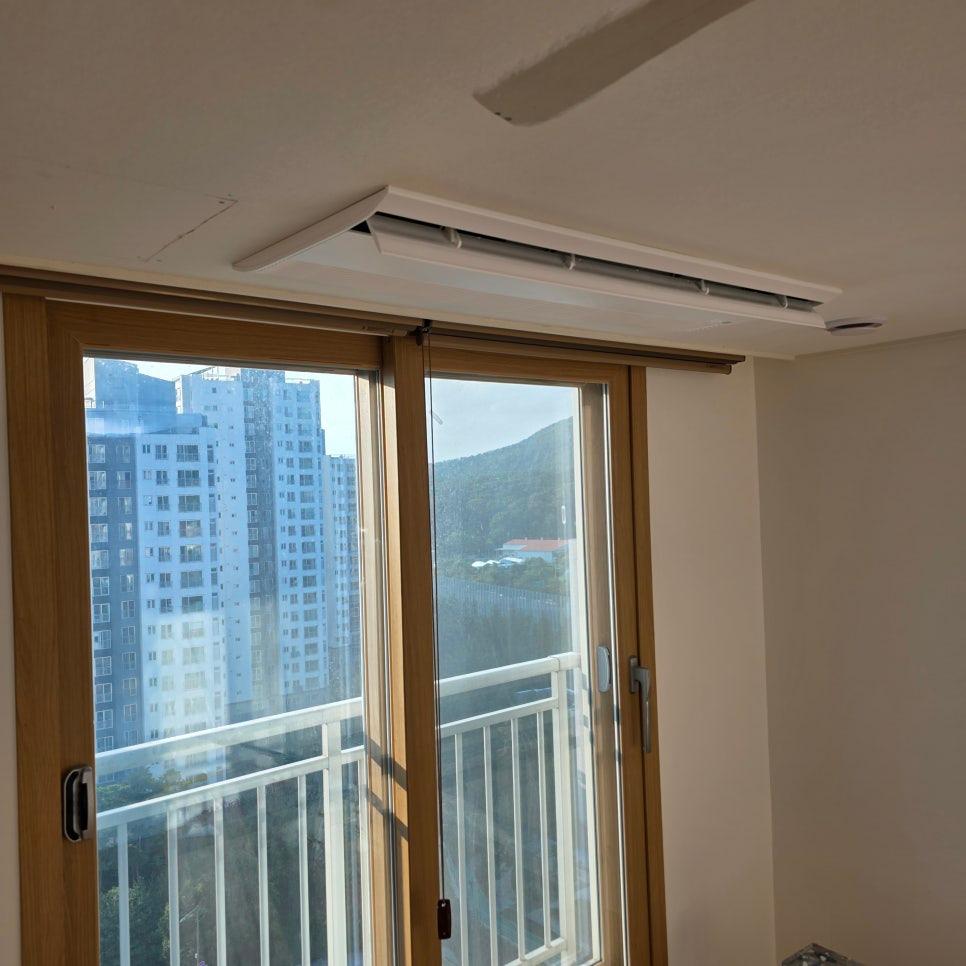

창틀과 유리, 그리고 상부 벽면과 천장이 맞닿은 지점을 근접 촬영한 모습입니다. 천장 타공 부위와 창호 프레임 사이의 간격을 세밀하게 조정해 기기가 밀착될 수 있도록 조치했습니다.

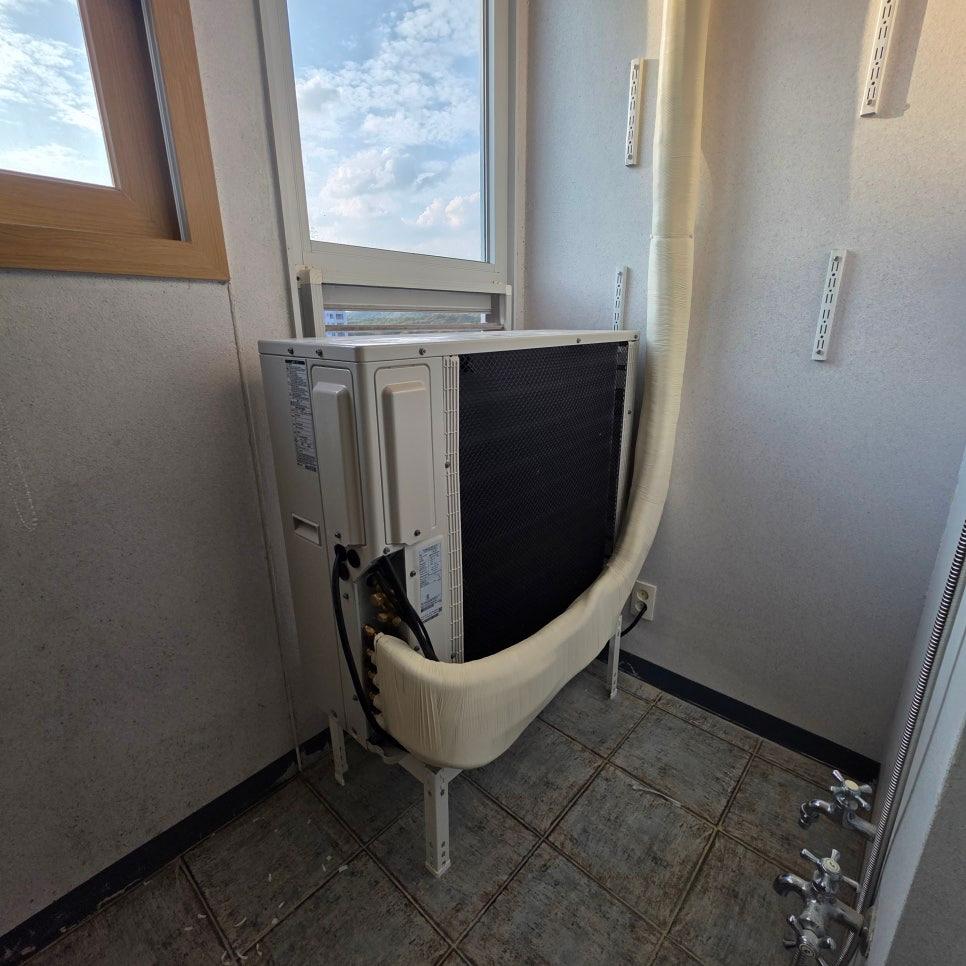

창문 근처 벽면에 에어컨 외부 유닛과 전기 소켓, 배관이 설치된 상태입니다. 실외기로 이어지는 배관 경로를 최소화하여 냉매 손실을 줄이고 전력 소모를 낮추는 직선 구조를 확보하는 데 집중했습니다.

그런데 배관만큼 중요한 것이 전력 공급의 안정성입니다. 시스템에어컨은 전력 소모가 크기 때문에 기존 회선에 얹기보다 전용 라인을 구성하는 것이 핵심입니다.

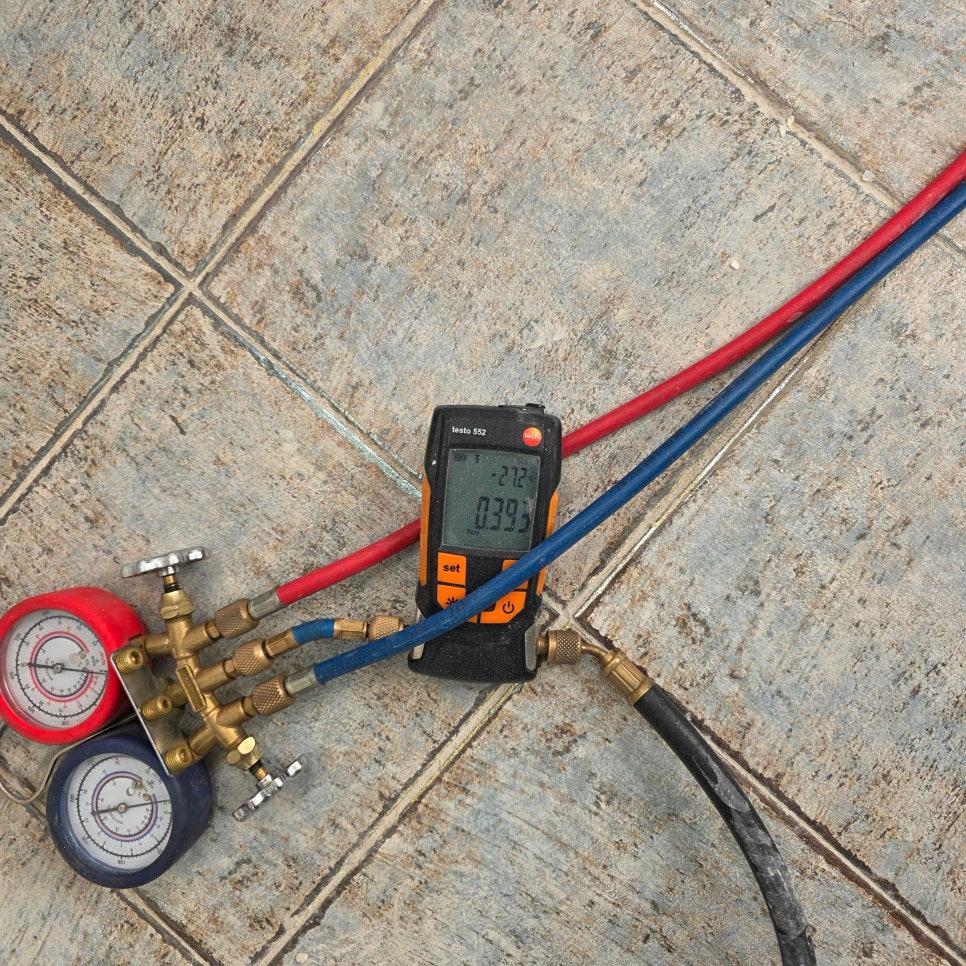

타일 바닥 위에 빨간색과 파란색 호스, 금속 부품과 디지털 측정기, 압력계가 배치되어 있습니다. 배관 연결 후 냉매 누설 여부를 확인하기 위해 정밀 측정 장비로 압력을 체크하는 과정입니다.

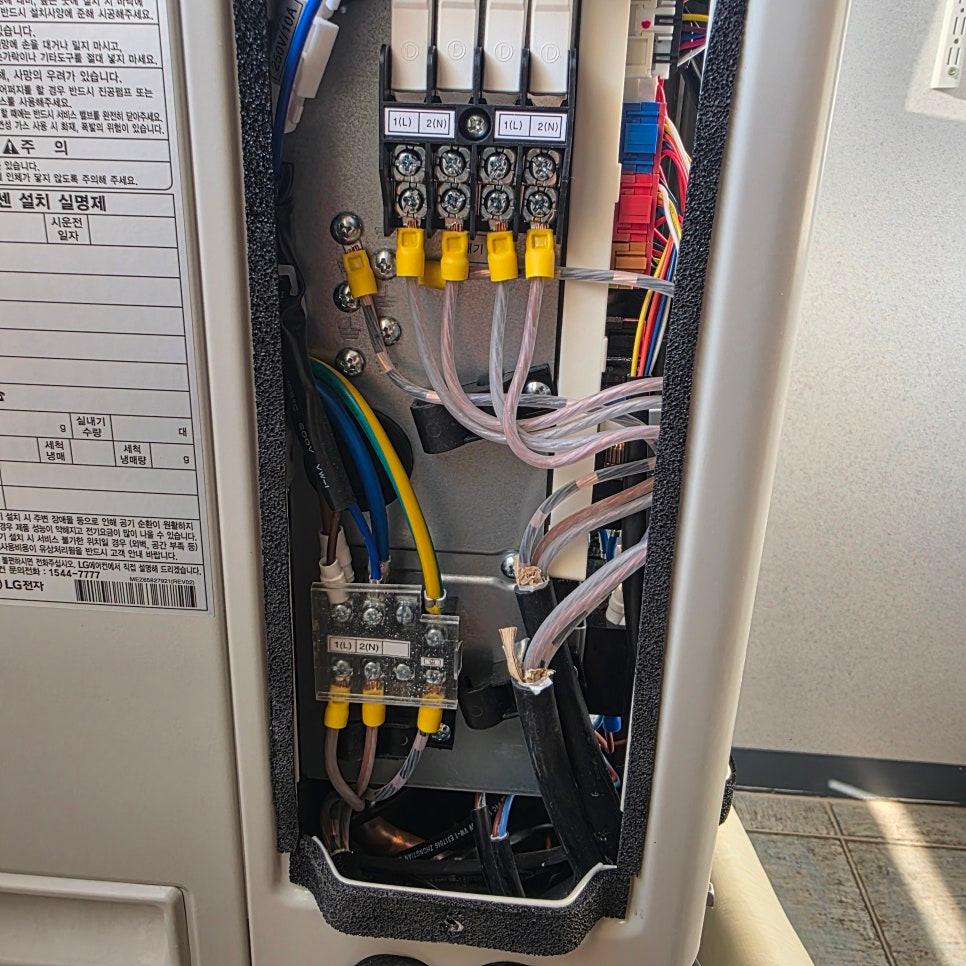

전기 박스 내부에 복잡하게 얽힌 배선과 접점들이 보입니다. 세대 분전함의 용량을 점검하고 에어컨 전용 회선을 별도로 구성해 여름철 장시간 가동 시에도 전력이 안정적으로 공급되도록 했습니다.

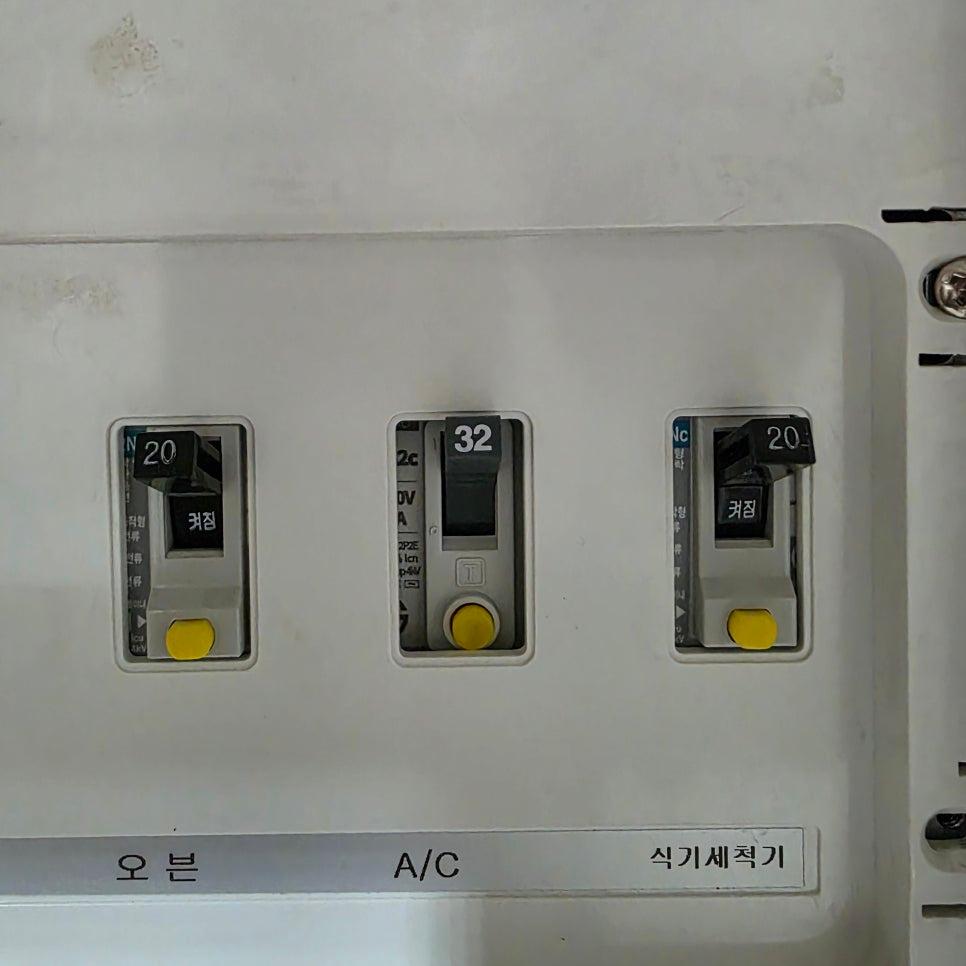

전기 스위치 박스 내부에 '오븐', 'A/C', '식기세척기' 라벨이 붙은 20A, 32A 차단기들이 설치되어 있습니다. 특히 A/C 전용 차단기를 별도로 구성해 과부하 상황에서도 안전하게 전원이 차단되도록 조치했습니다.

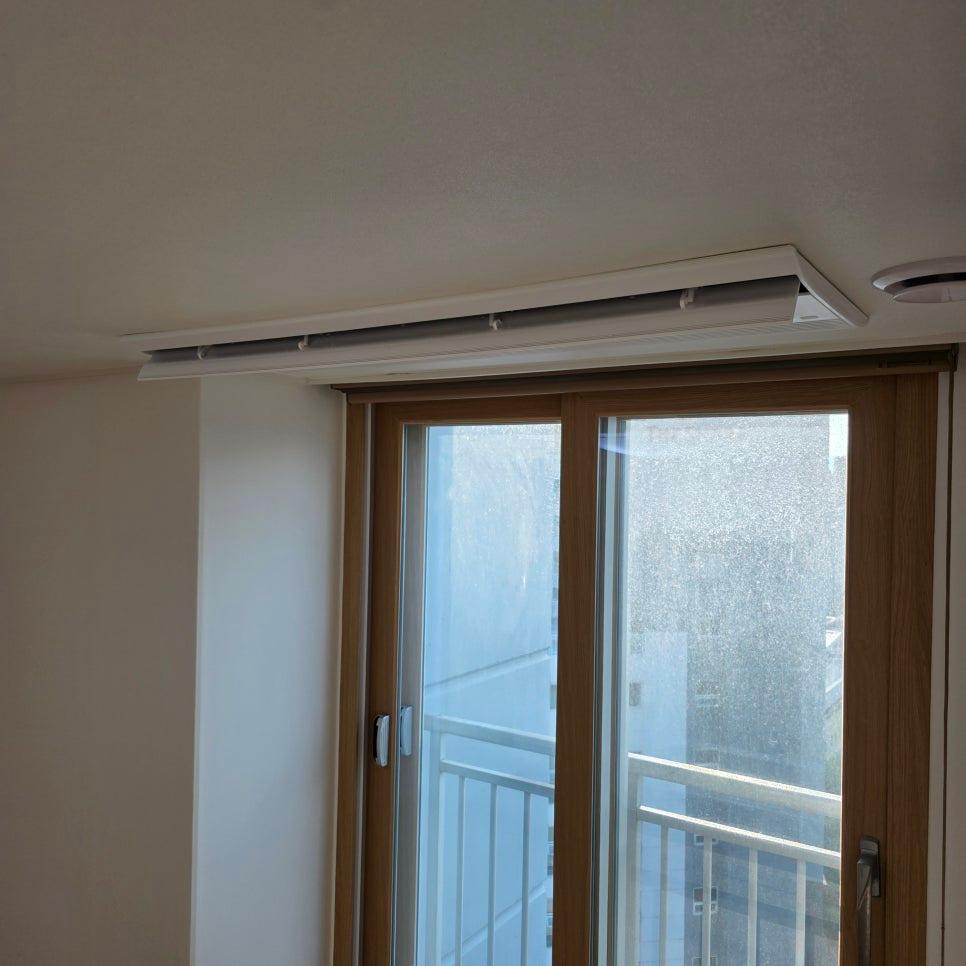

목재 프레임의 슬라이딩 창호 위쪽으로 백색 라디에이터가 설치된 모습입니다. 창호 주변의 온도 변화가 심한 구역인 만큼, 기기 설치 위치와 통풍 공간을 충분히 확보해 성능 저하를 막았습니다.

이제 실내 공간별 특성에 맞춘 기기 배치 단계입니다. 거실은 개방감이 크므로 대형 실내기를 중심에 두어 송풍 범위가 넓게 퍼지도록 했고, 남향인 안방은 풍량 제어가 세밀한 모델을 적용했습니다.

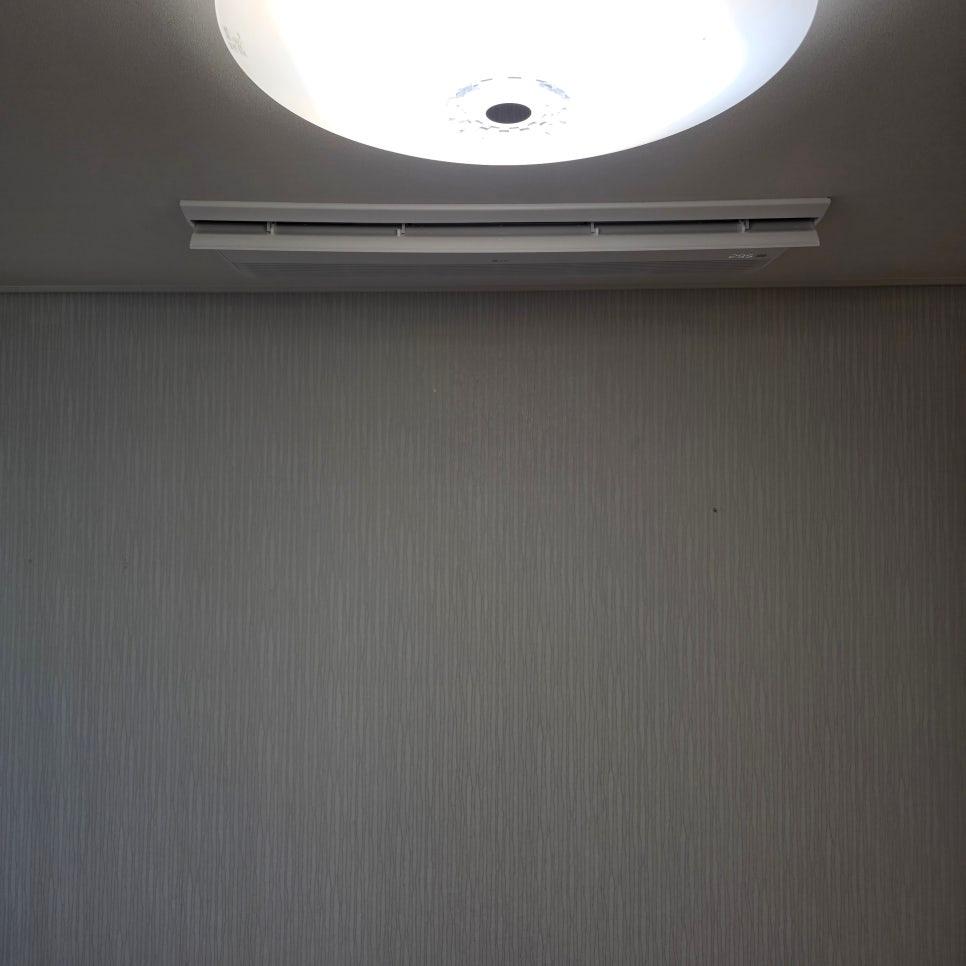

회색 계열 벽지로 마감된 천장에 원형 조명과 에어컨이 나란히 설치되었습니다. 조명 위치와 실내기 테두리가 간섭 없이 배치되어 천장 면이 평탄하게 마무리되었습니다.

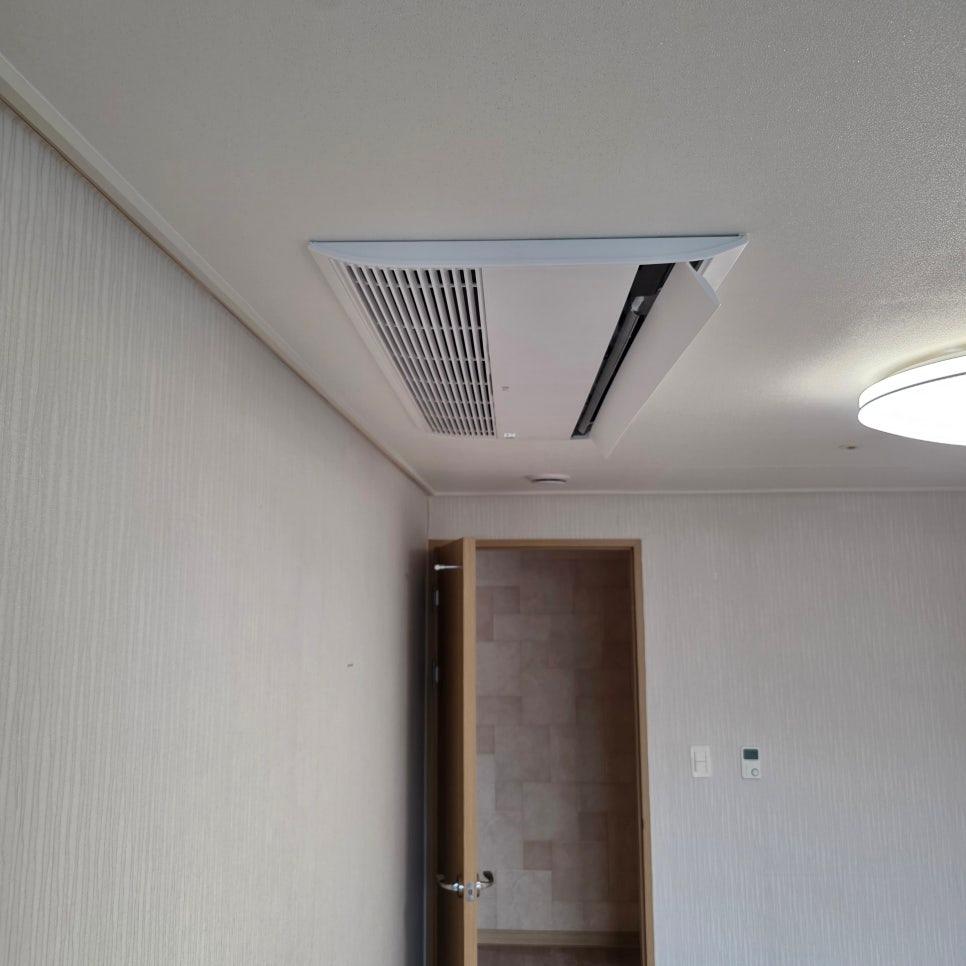

천장에 공기 순환기가 설치되었고 문이 열려 다른 공간으로 이어지는 모습입니다. 작은방처럼 상대적으로 좁은 공간에는 독립 제어가 가능한 소형 실내기를 적용해 불필요한 전력 소모를 줄였습니다.

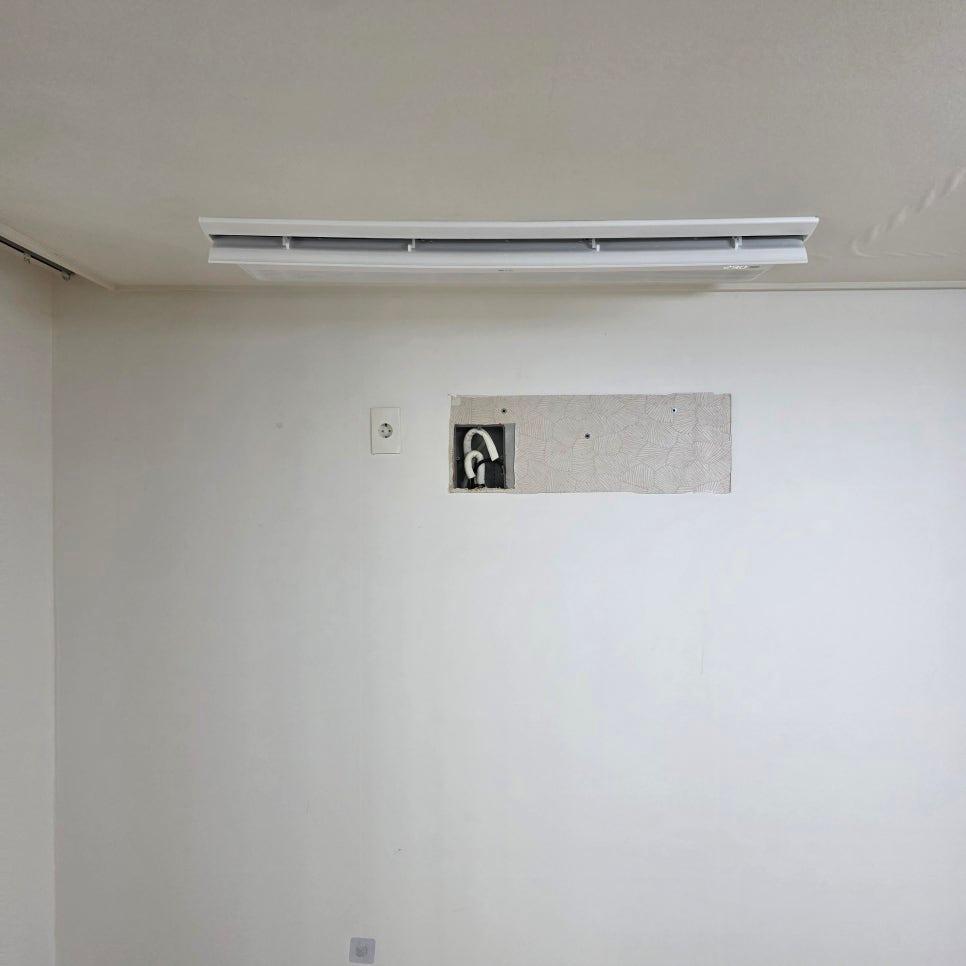

흰 벽과 천장에 공기 순환기가 설치되었으며, 벽면에는 전기 소켓과 개방된 전선 구멍이 보입니다. 배관과 전선이 지나가는 경로를 천장 내부로 매립해 외부로 노출되는 선이 없도록 정리하는 과정입니다.

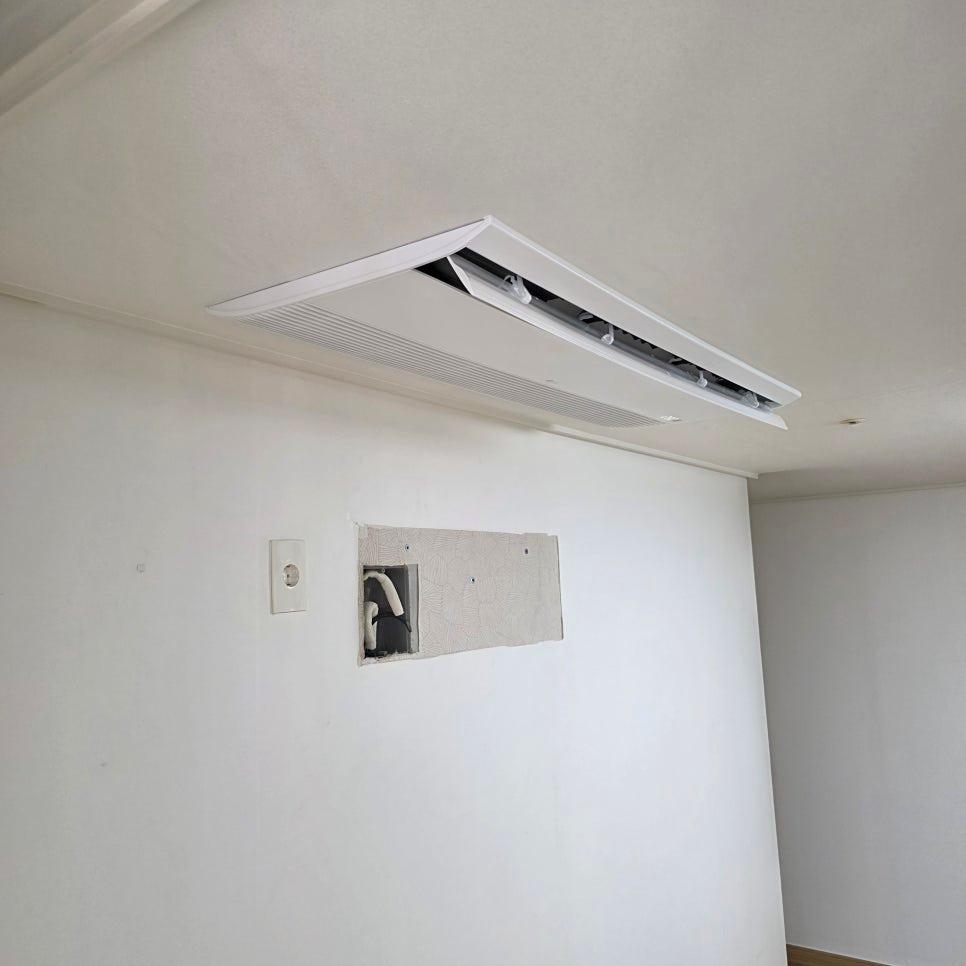

천장에 공기 조절 장치가 설치되었고 벽면 개구부와 전기 스위치가 보입니다. 마지막으로 배관 연결부의 누수 점검을 마치고 벽체와 천장에 흠집이 남지 않도록 보호재를 사용해 마감 청소까지 완료했습니다.

입주 전 시공을 계획하신다면 세대 분전함의 용량을 먼저 확인하고 전용 회선 구성 가능 여부를 결정해야 합니다. 또한 배관 경로를 직선으로 설계해 냉매 흐름을 원활하게 만드는 것이 장기적인 효율을 결정합니다.

서초더샵포레 현장은 거실 대형 실내기부터 방별 소형 기기까지 맞춤 설계되었으며, 전용 차단기 설치와 직선 배관 공정으로 마무리되었습니다.

실외기 진동 흡수 패드 설치와 5년 무상 A/S 보장 범위까지 꼼꼼히 확인해 보세요.
