냉매 손실을 줄이는 직선 배관 설계와 이중 단열 처리 | 천안 불당지웰시티푸르지오1단지

천안 불당지구의 신축 아파트 입주 전, 천장 매립형 시스템에어컨 설비를 진행한 현장입니다. 안녕하세요.

인테리어 공정이 시작되기 전 단계에서 배관과 전기 설비를 먼저 잡아야 마감재 손상을 막고 공정 효율을 높일 수 있는 조건이었습니다.

입주 전 설비 공사는 천장 속 보이지 않는 곳의 배선과 배관을 미리 설계해야 하기에 판단이 쉽지 않죠. 어떤 순서로 설계를 잡고 마감했는지 기록을 따라가 볼게요.

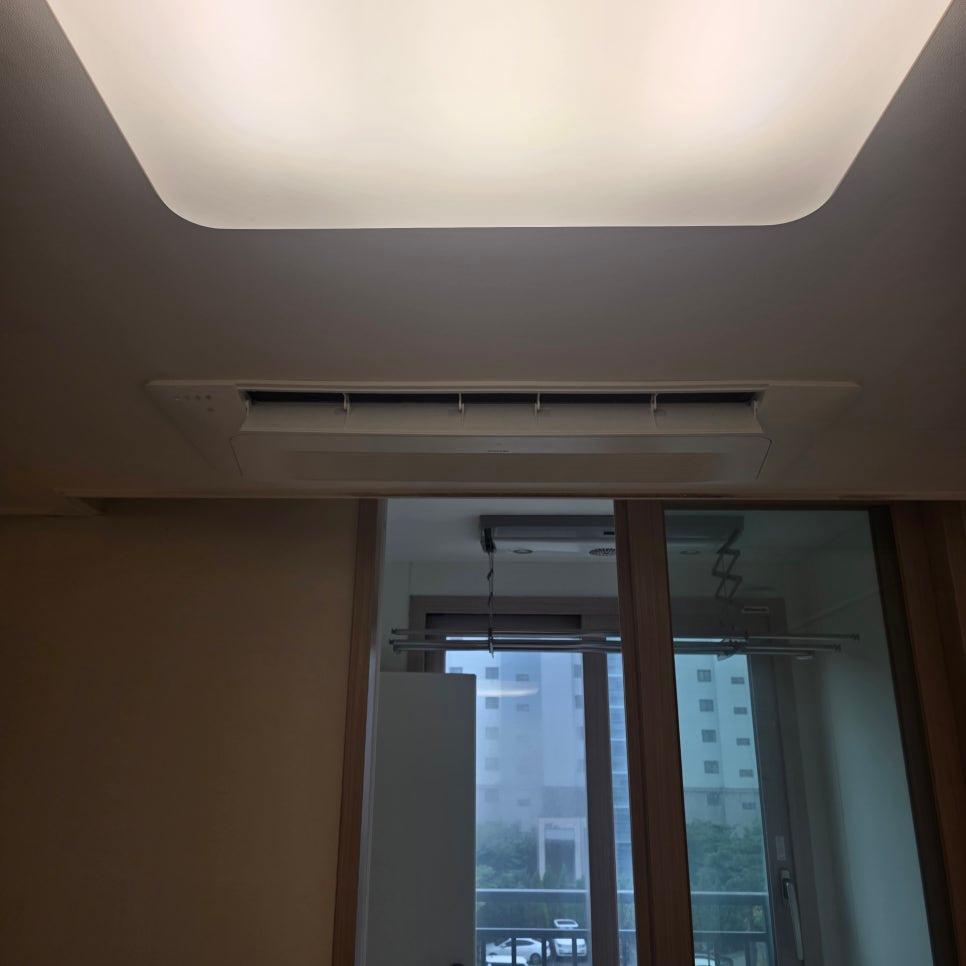

천장 조명과 벽면 에어컨이 설치된 실내 공간의 모습입니다. 거실은 가족이 함께 머무는 중심 공간인 만큼, 바람이 고르게 퍼질 수 있도록 매립형으로 배치하여 냉방 효율을 고려했습니다.

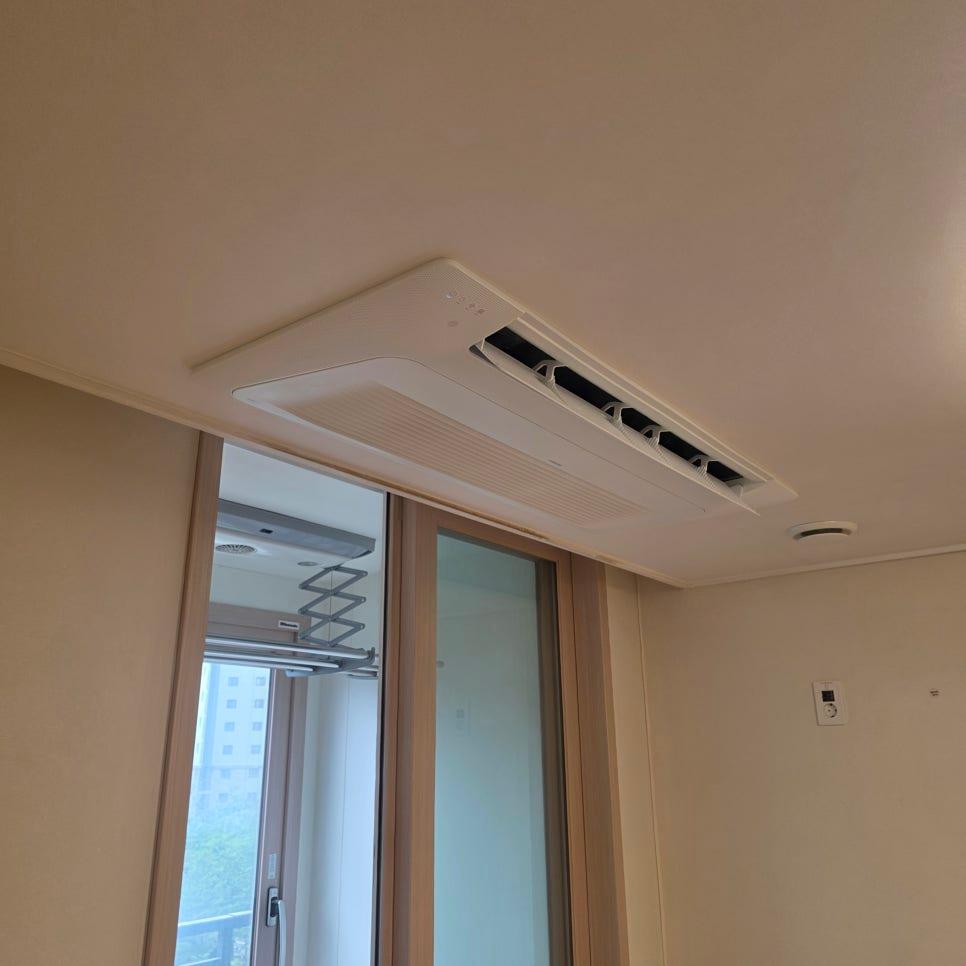

천장에 공기 조절 장치가 설치된 장면입니다. 신축 아파트의 특성상 천장 속 깊이와 설비 간격이 안정적으로 확보되어 있어 매립형 설치 과정이 수월하게 진행되었습니다.

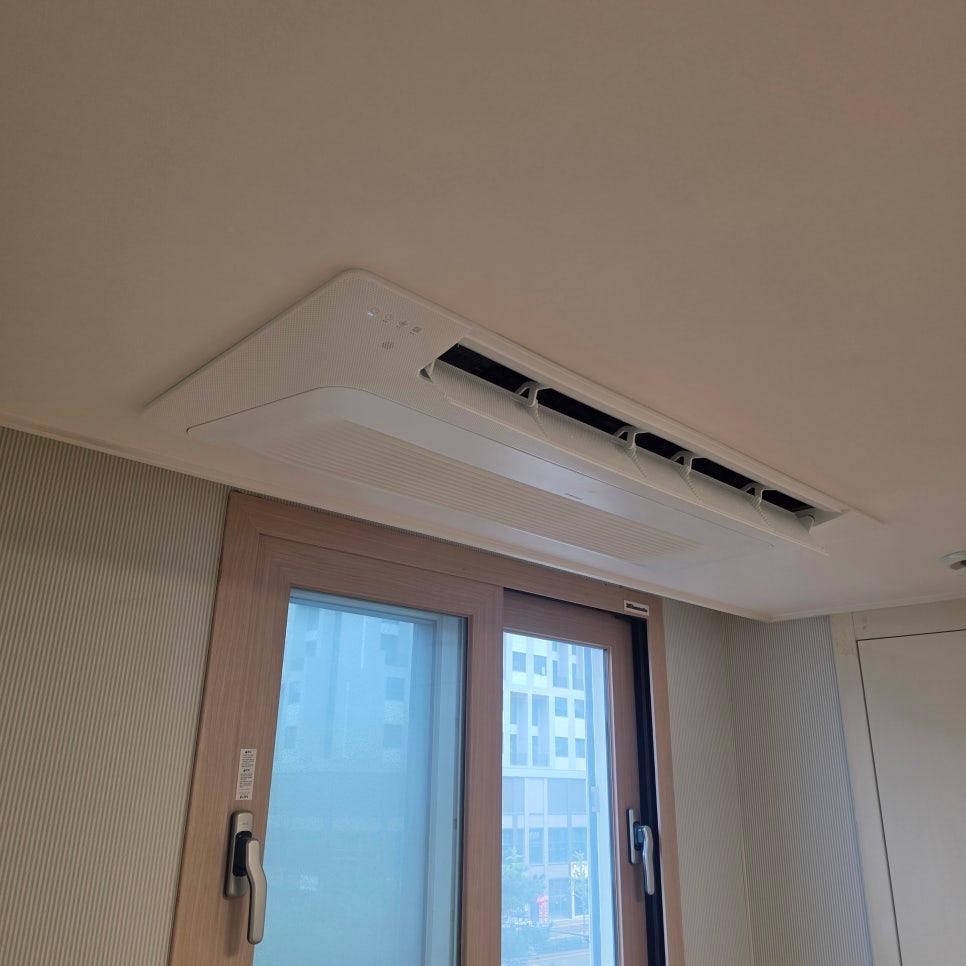

흰색 공기청정기가 천장에 설치되었고 주변으로 세로 줄무늬 벽지가 보입니다. 각 방의 면적과 사용 목적을 분석해 용량에 맞는 실내기를 선택하고 위치를 결정했습니다.

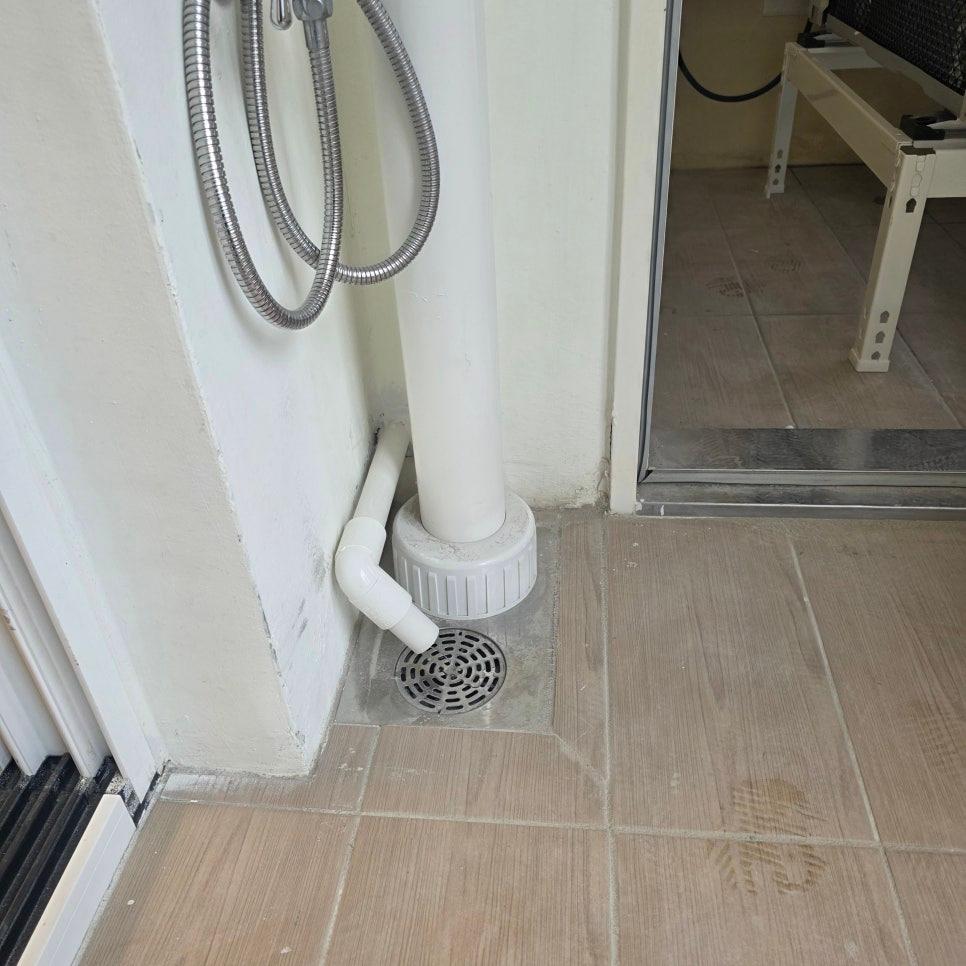

욕실 내 샤워 설비가 설치된 세부 장면입니다. 에어컨 공정 외에도 주거 환경 전반의 설비 상태를 함께 살피며 진행했습니다.

그런데 시스템에어컨의 실제 성능은 눈에 보이지 않는 배관의 동선과 전기 설계에서 결정됩니다.

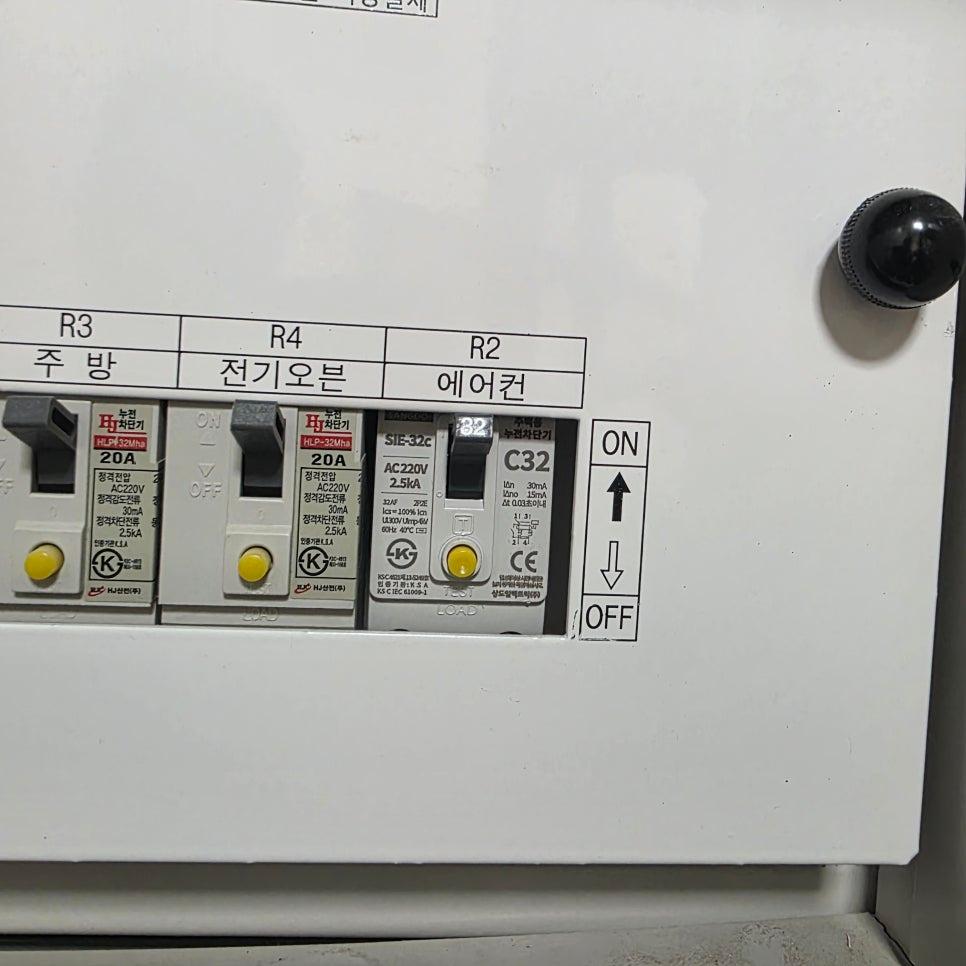

전기 스위치 박스 내부에 R3(주방), R4(전기오븐), R2(에어컨) 라벨이 붙은 20A, C32, SIE-32c 규격의 스위치들이 배치되었습니다. 단순히 콘센트를 늘리는 것이 아니라 전체 전력 흐름을 고려해 회로를 분산 배치함으로써 누전이나 소음 발생 가능성을 낮췄습니다.

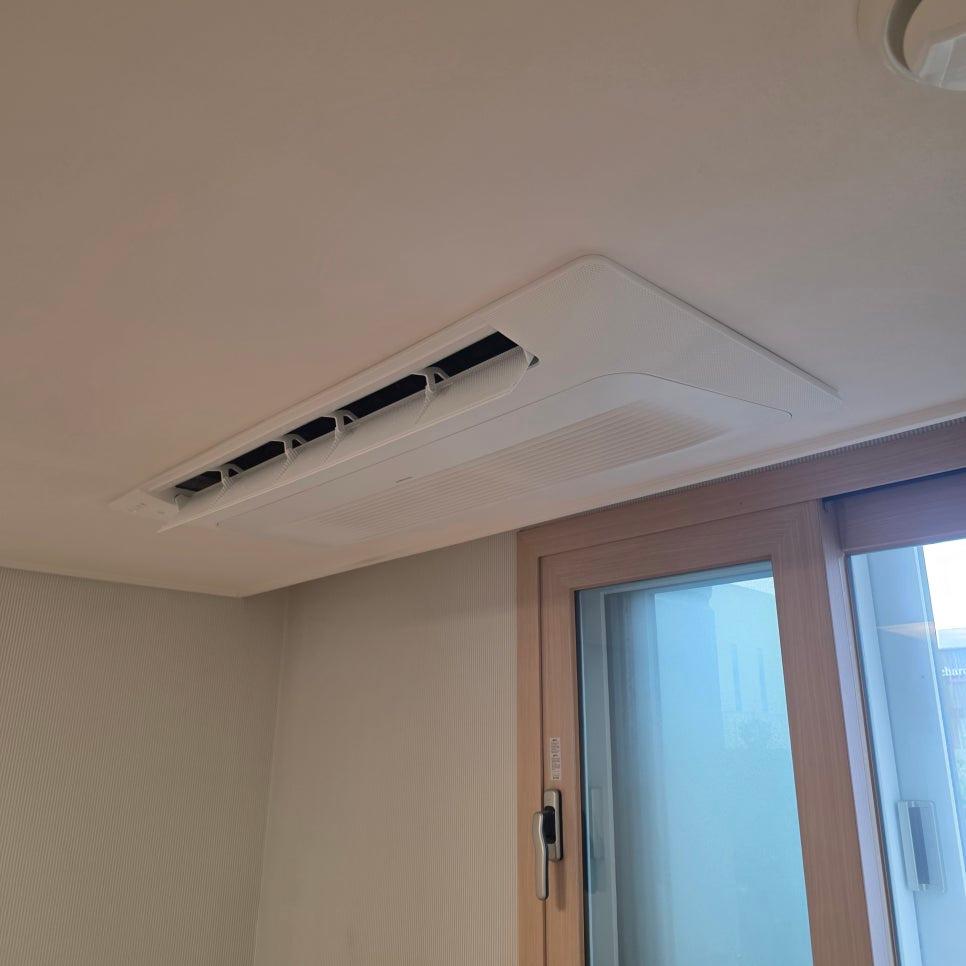

천장 공기 순환기와 벽지, 창문 근접 도어가 보이는 모습입니다. 실내기와 실외기를 잇는 배관을 최대한 직선에 가깝게 배치해 냉매 손실을 줄이는 데 집중했습니다.

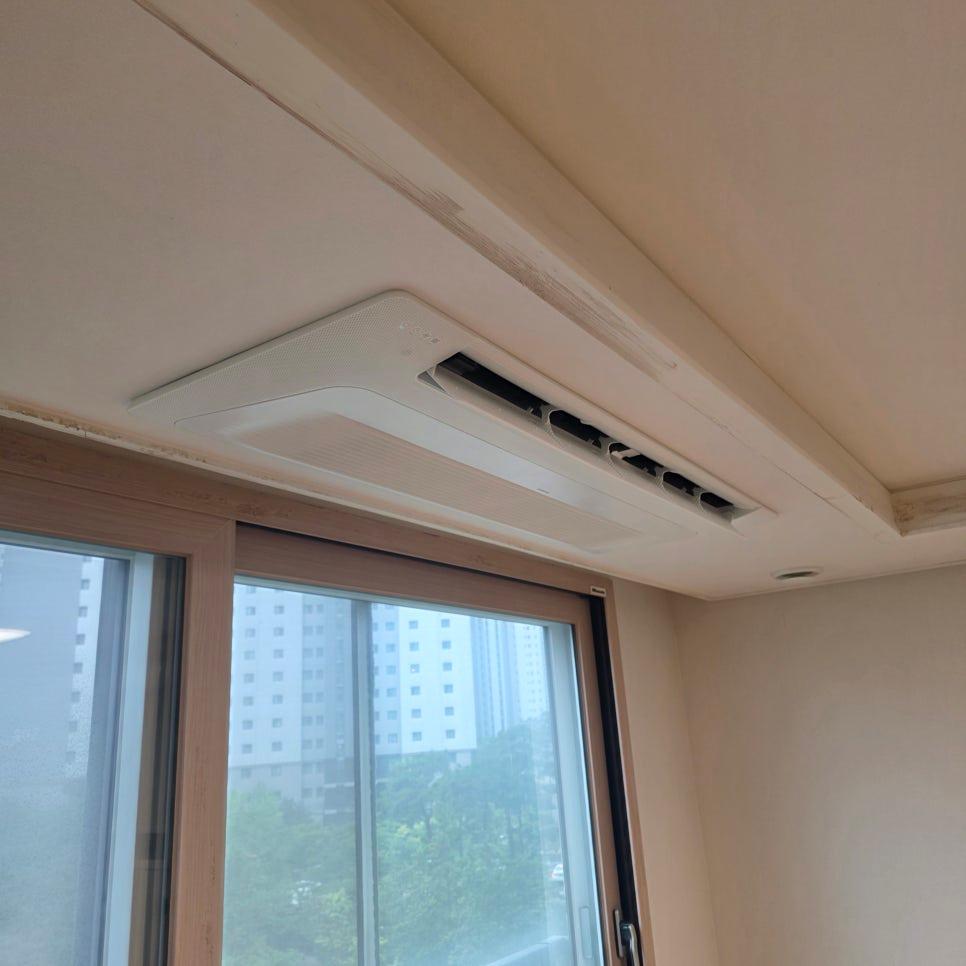

창호 근처 천장에 에어컨이 설치된 모습입니다. 굴곡을 줄인 짧은 동선 설계는 냉방 속도를 높이고 실내 온도 유지력을 높이는 핵심 요소가 됩니다.

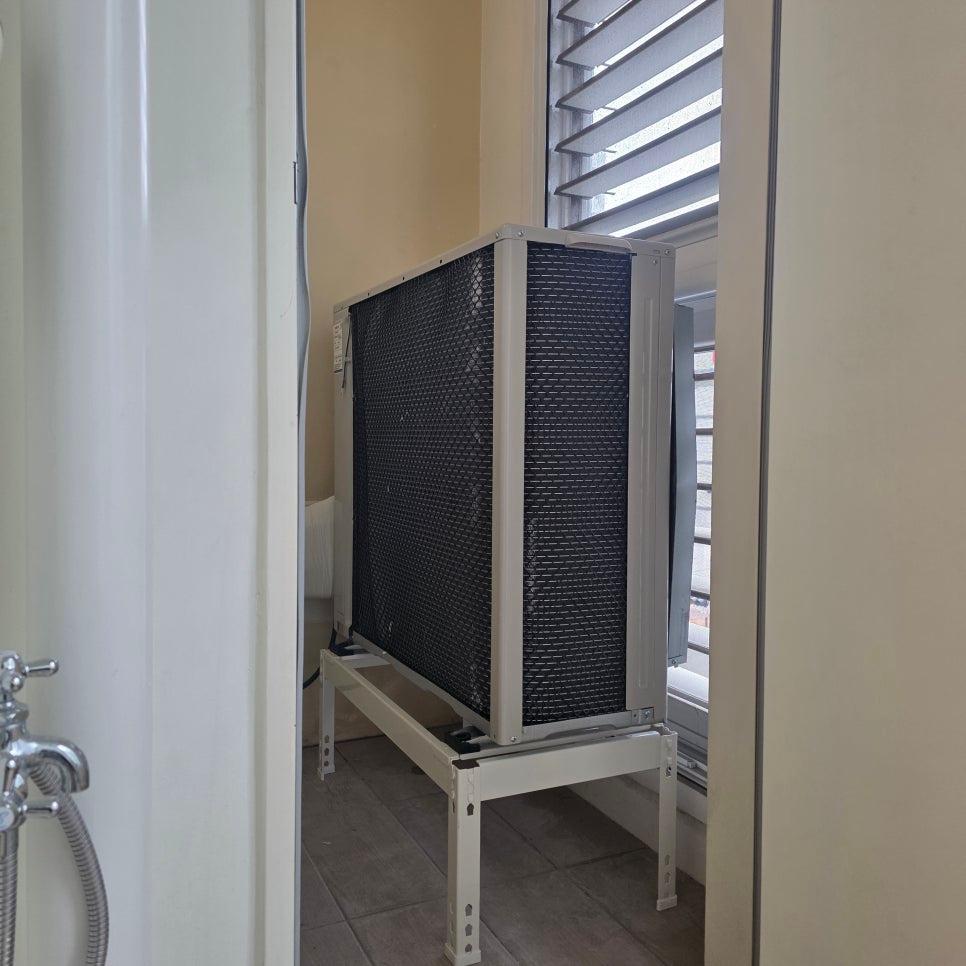

창문 근접 위치에 설치된 에어컨 외부기와 흰색 금속 받침대가 보입니다. 실외기는 벽면과 일정 거리를 유지해 공기 흐름이 방해받지 않도록 배치하여 냉각 효율을 높이고 외부 소음을 줄였습니다.

결로 방지를 위해 모든 연결 부위에는 단열재와 고무 패킹 처리를 이중으로 적용했습니다. 이는 천장 결로나 벽체 곰팡이 같은 고질적인 문제를 방지하기 위한 조치입니다.

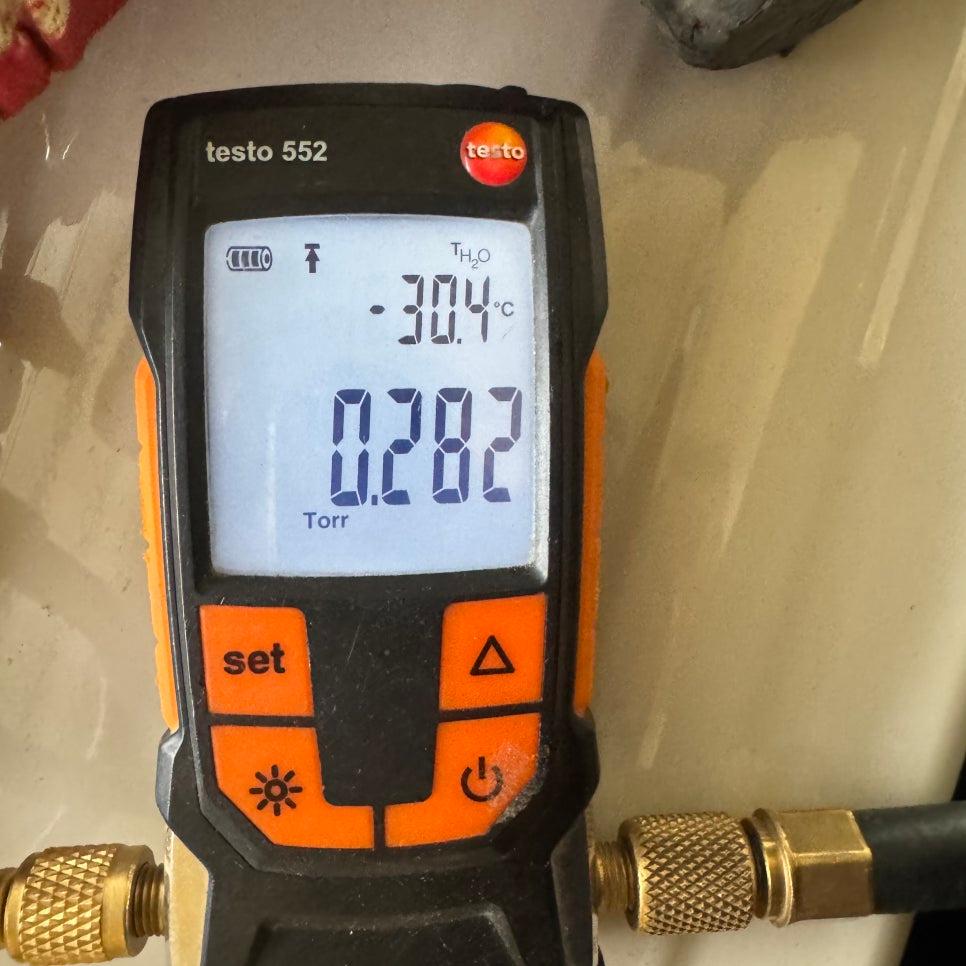

테스토 552 측정기로 온도 -30.4°C, 압력 0.282 Torr를 확인하는 과정입니다. 설치 직후 정밀 측정기를 통해 기기의 작동 상태와 수치를 검증했습니다.

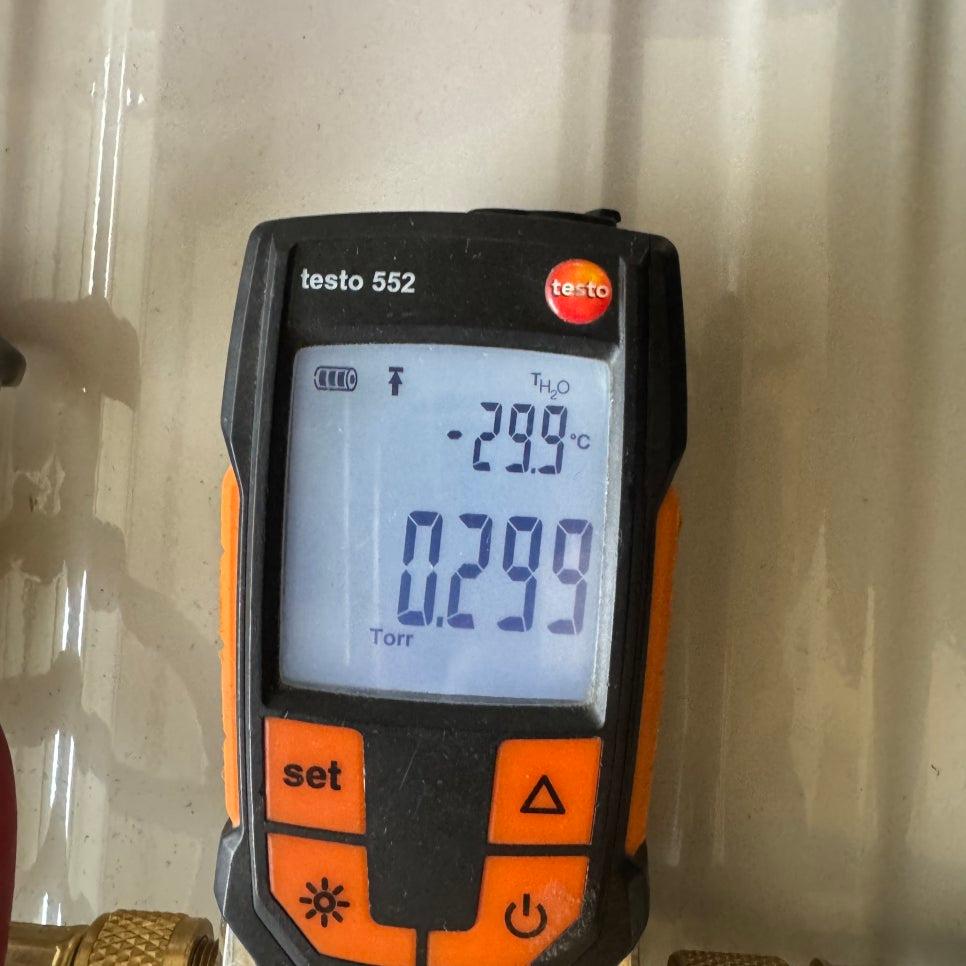

테스토 552 측정기 화면에 T_H2O -29.9°C, 0.299 Torr가 표시되어 있습니다. 누전 여부와 전류 흐름, 각 실내기의 냉방 성능을 하나하나 체크하며 안정성을 확인했습니다.

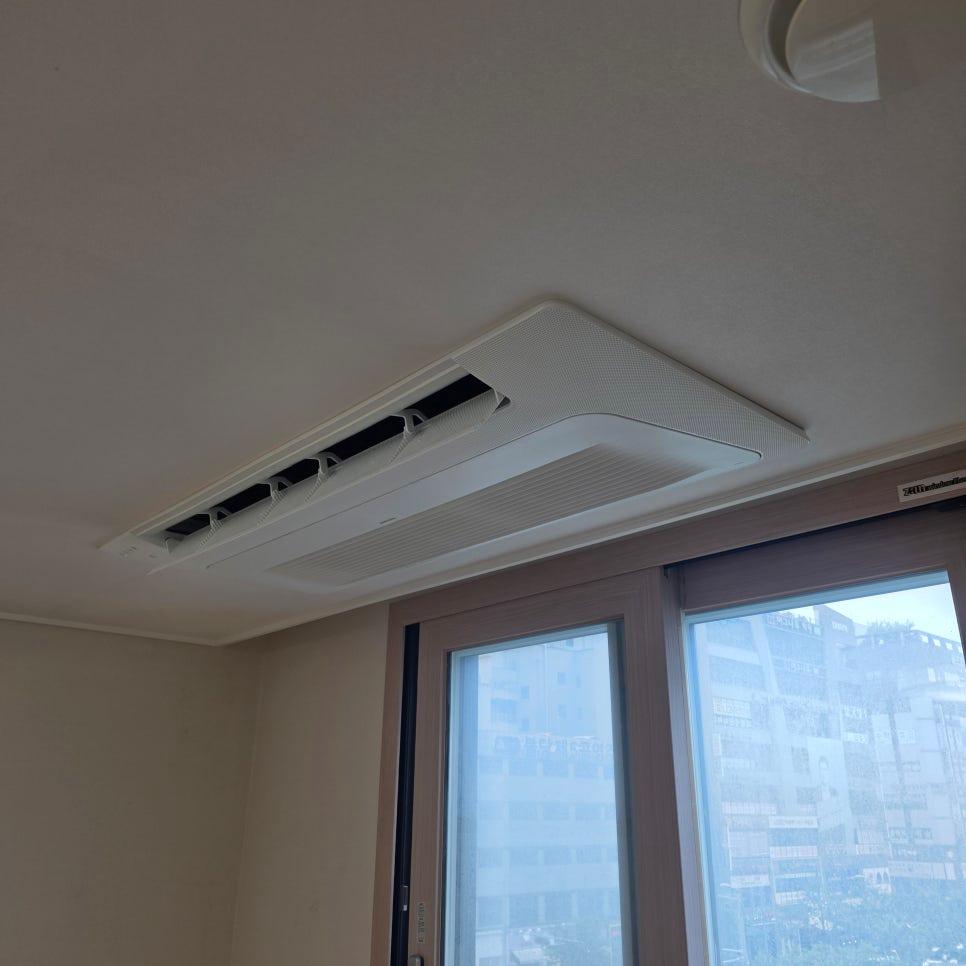

천장 공기 순환기와 창호가 보이는 모습입니다. 흡입구와 토출구 주변에는 전용 덕트 마감재를 사용해 외관을 정리했습니다.

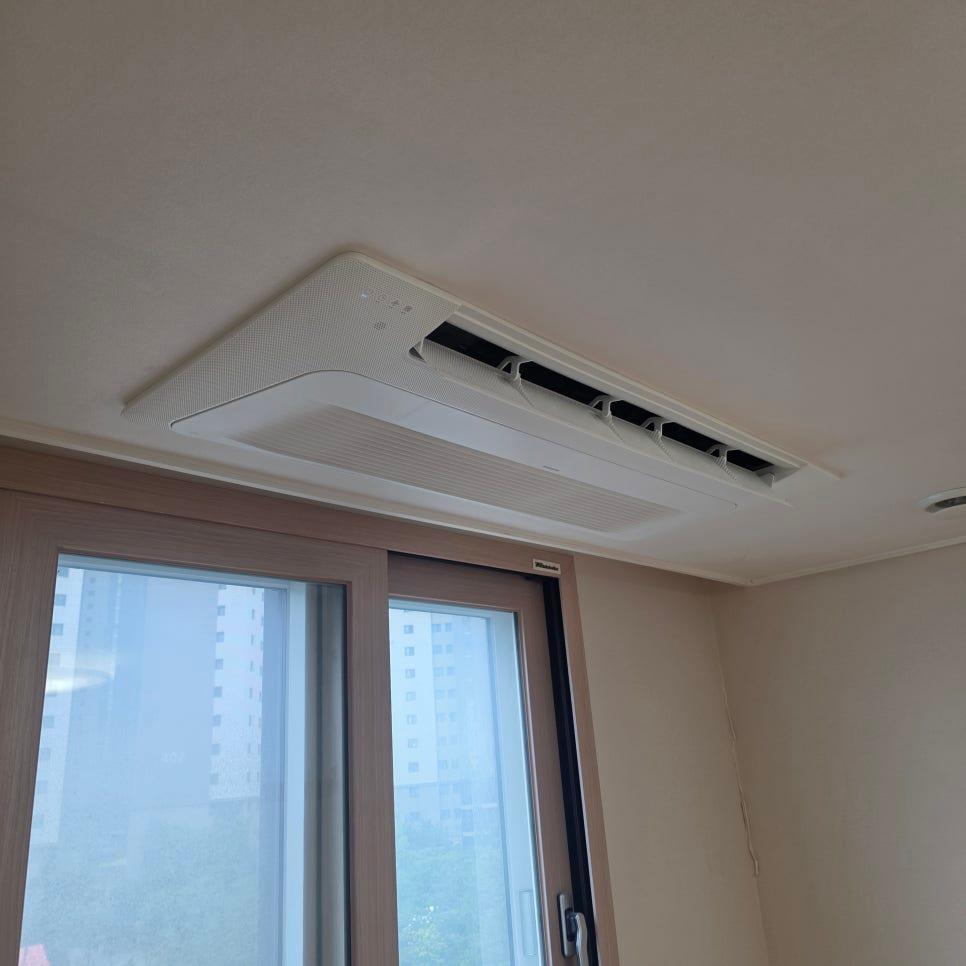

슬라이딩 창문 근처 천장에 흰색 공기 청정기가 설치되었습니다. 모든 시공이 끝난 후에는 마감 청소까지 진행하여 입주 시 불편함이 없도록 정리했습니다.

신축 아파트 입주 전 설비를 계획하신다면 인테리어 공정 전 시공을 통해 재작업을 방지하고, 전력 사용량을 계산한 회로 분산 설계가 반영되었는지 확인하는 것이 좋습니다.

거실과 각 방의 면적에 맞는 실내기 배치와 이중 단열 처리를 통해 설비를 마쳤습니다. 시공 후 5년 A/S 보장이 제공되는 자이언트시스템에어컨의 기준에 맞춰 작업을 마무리했습니다.

전력 흐름을 고려한 20A, C32, SIE-32c 규격의 전기 설계와 테스토 552 측정기를 통한 정밀 점검을 먼저 챙겨보세요.
