이중 단열재와 특수 고무 패킹으로 잡은 결로 방지 배관 설계 | 수원 이목동 SK스카이뷰

수원 이목동 SK스카이뷰 신축 아파트의 입주 전 시스템에어컨 설치 현장입니다. 안녕하세요.

천장 내부 구조가 안정적으로 확보된 상태에서 전기 배선과 배관 공사를 동시에 진행하여 공정 충돌 없이 마감하는 작업이었어요.

천장 속 보이지 않는 배관 경로를 어떻게 잡느냐에 따라 냉방 효율과 전기 요금이 달라지기에 고민이 많으실 거예요. 어떤 설계 과정을 거쳐 설치되었는지 순서대로 짚어볼게요.

스테인리스 소재의 실내 문과 콘크리트 질감의 벽면이 만나는 지점입니다. 문 상단에 숫자 '5'가 표시되어 있고 하단에는 디지털 잠금 장치가 설치된 상태로, 본격적인 기기 매립 전 현장 구조를 확인하는 단계예요.

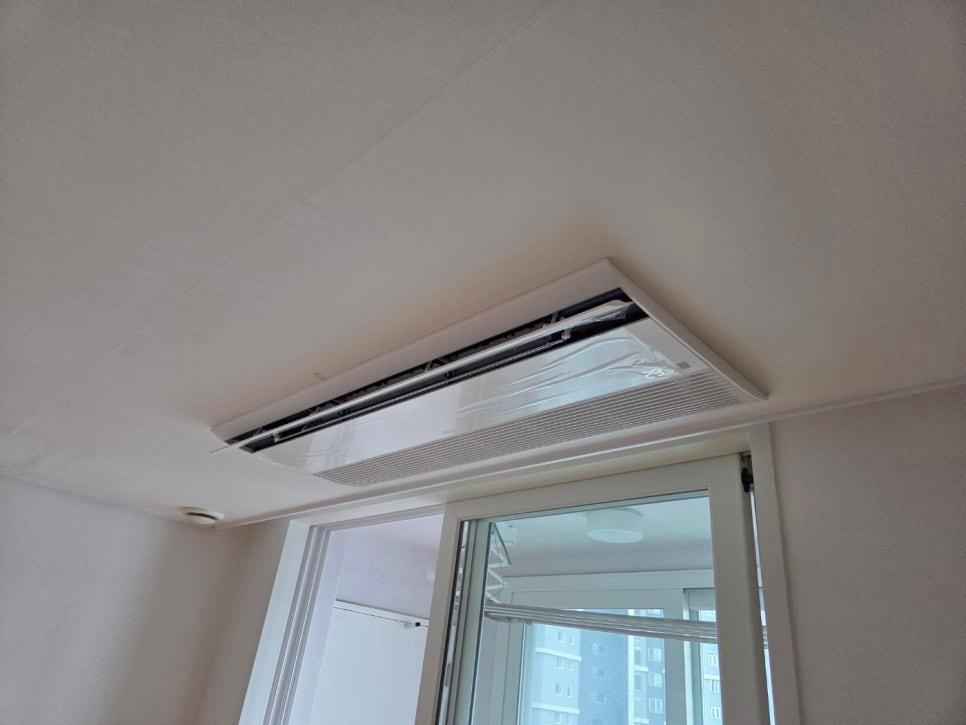

실내 천장에 공기 순환 장치가 설치된 모습이며 창문이 인접해 있습니다. 천장 속 깊이와 설비 간격이 여유로운 신축 현장의 특성을 활용해 실내기 매립 위치를 선정했어요.

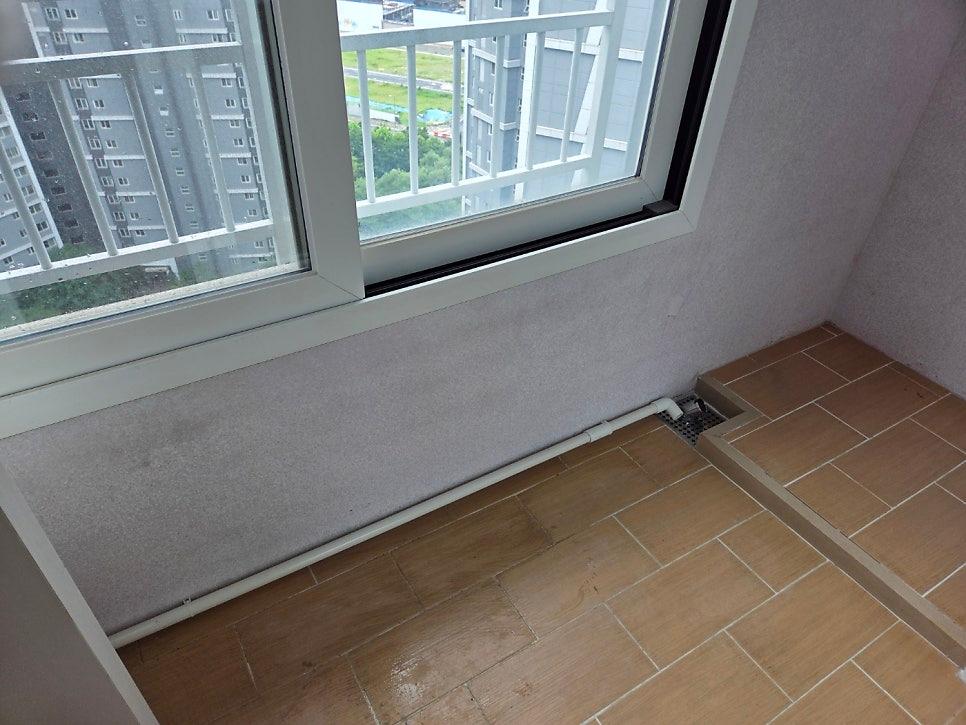

흰색 프레임의 창호 아래 벽면으로 흰색 배관이 지나가는 모습입니다. 바닥은 갈색 타일로 마감되어 있으며, 외부와 연결되는 창호 근접 구역의 배관 동선을 최적화하여 냉매 손실을 줄이는 데 집중했습니다.

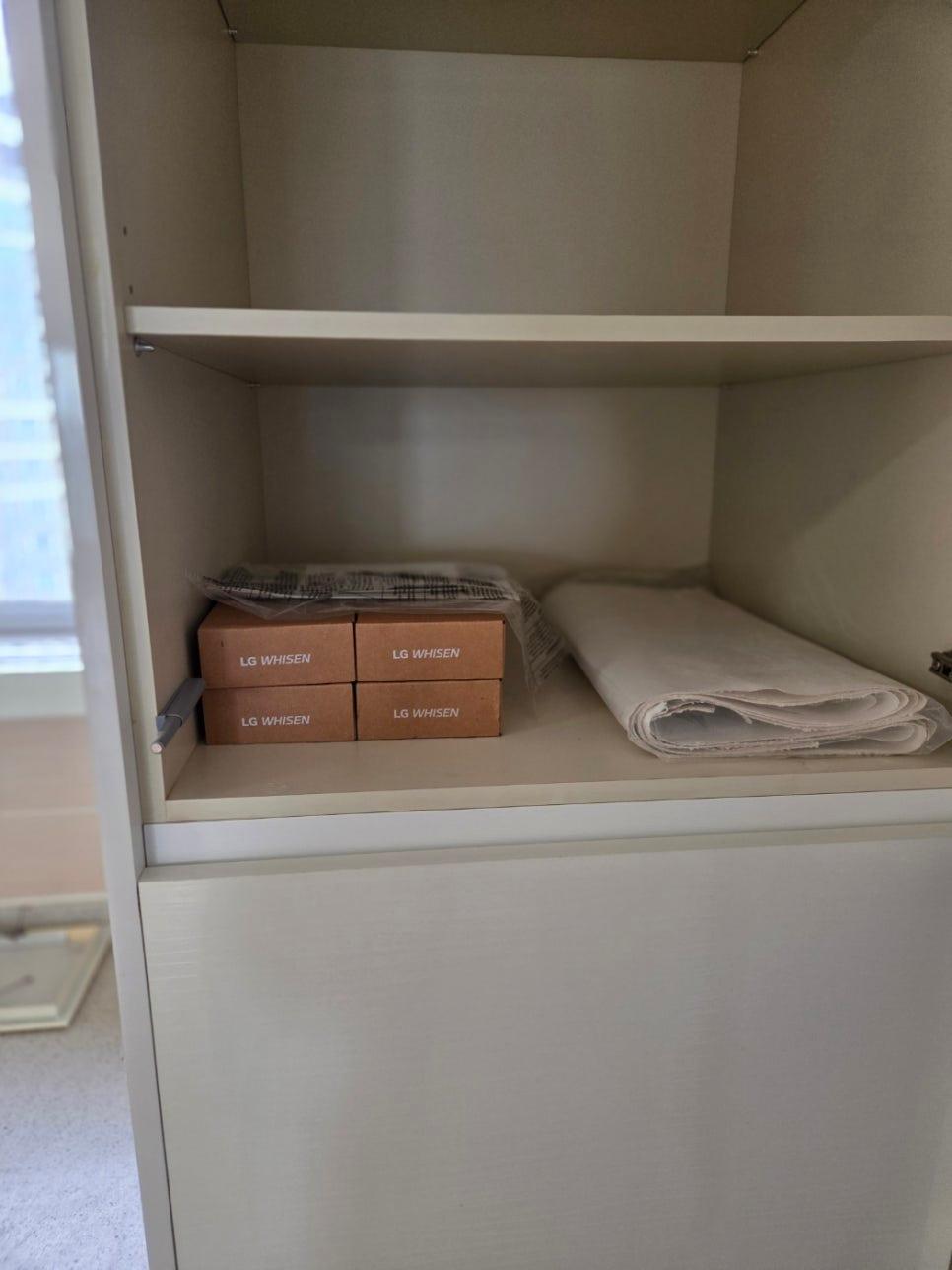

화이트 컬러 수납장 내부에 LG WHISEN 브랜드의 박스 4개가 준비되어 있습니다. 거실에는 고용량 실내기를, 침실과 아이방에는 소음과 바람 세기 조절이 가능한 모델을 각각 배치해 방마다 용량을 맞췄어요.

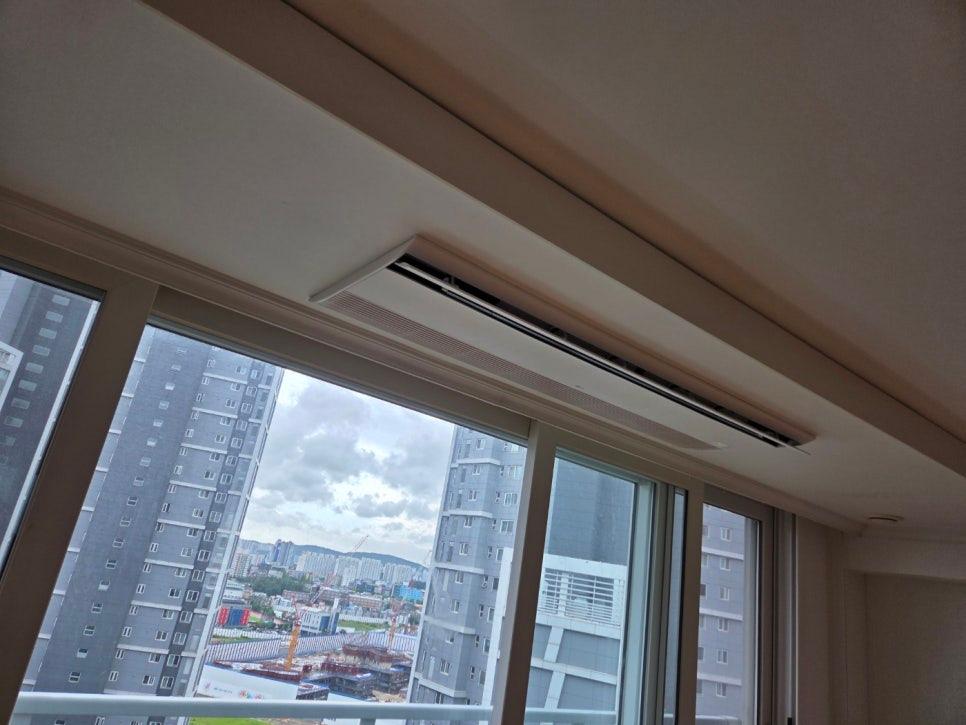

창문 위쪽으로 냉난방기가 설치된 모습이며 외부로 고층 아파트 단지가 보입니다. 단순히 벽면에 고정하는 것이 아니라 거실과 각 방의 구조와 사용 목적을 고려해 토출 위치를 잡았습니다.

실내 천장과 벽면, 그리고 창호가 맞닿은 근접 샷입니다. 매립형 프레임을 정밀하게 가공해 설치 후에도 천장 면과 단차 없이 자연스럽게 어우러지도록 마감했습니다.

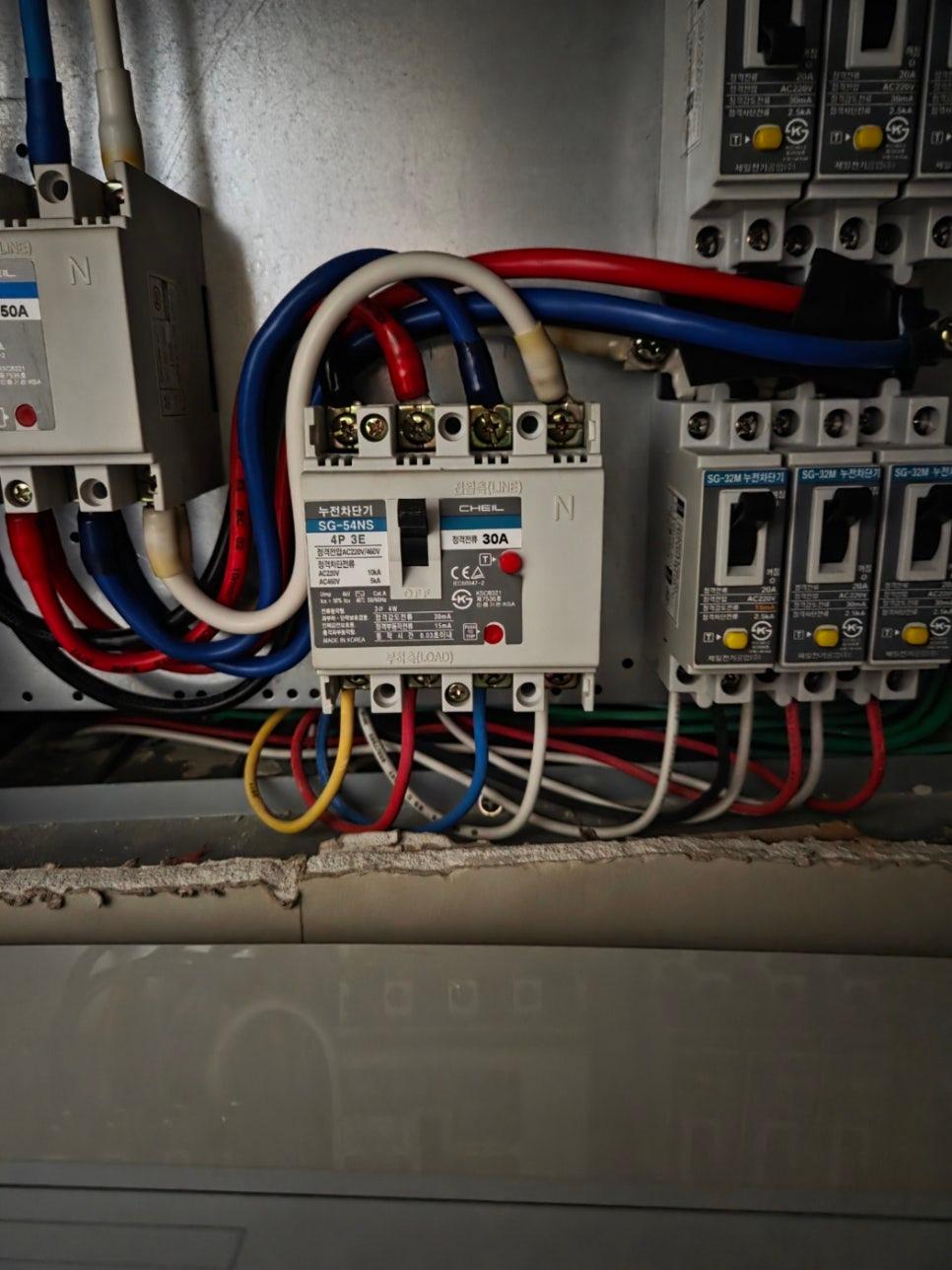

전기 박스 내부에 스위치와 콘센트, 그리고 빨강, 파랑, 노란색 등 다양한 색상의 전선들이 연결되어 있습니다. 고출력 전력을 사용하는 기기인 만큼 예상 전력 사용량을 계산해 회로를 분산 배치함으로써 과부하 문제를 방지했습니다.

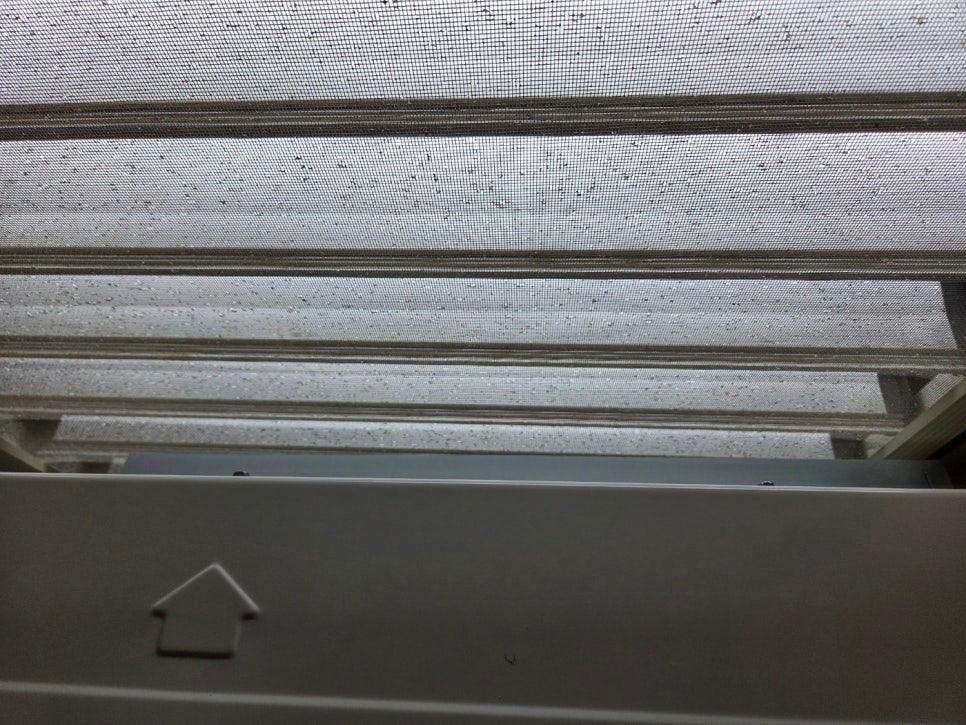

창호의 메쉬망과 프레임 부분이 근접 촬영된 모습입니다. 배관이 지나가는 경로의 기밀성을 확인하고, 외부 공기 유입이나 누설이 없도록 세밀하게 점검하는 과정이 이어졌어요.

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 사진만으로 정확한 자재나 용도는 단정할 수 없으나, 배관의 굴곡을 줄이고 직선에 가깝게 배치해 냉방 속도를 높이는 정밀 작업이 진행되었습니다.

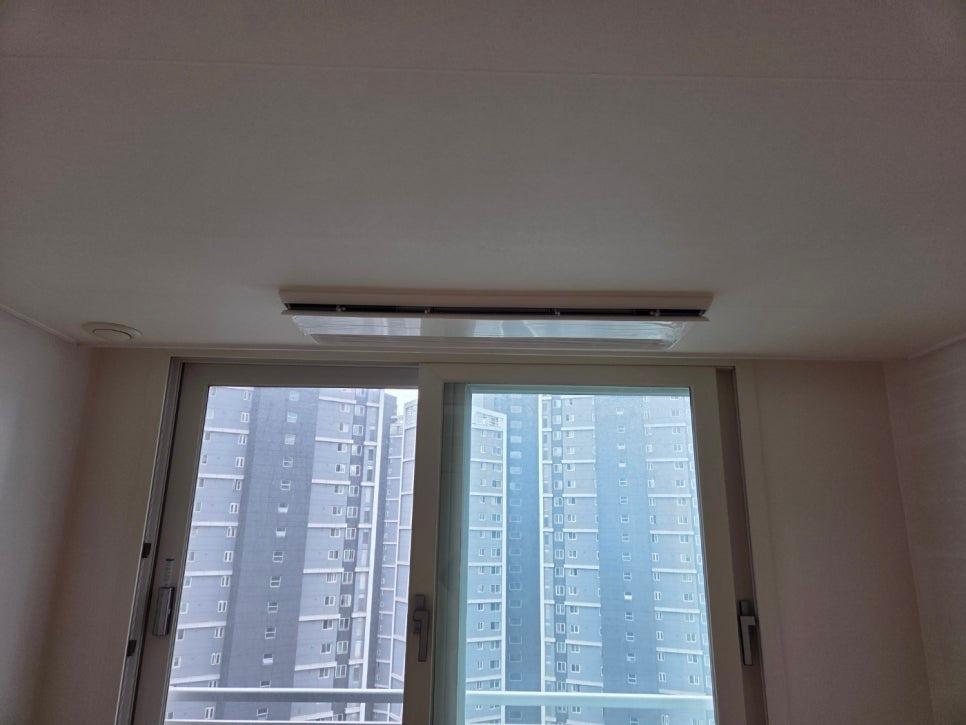

베이지색 벽지로 마감된 실내 천장에 라디에이터가 설치되어 있고 슬라이딩 창문 너머로 건물이 보입니다. 흡입구와 토출구 주변에는 전용 덕트 자재를 사용해 바람 흐름이 막히지 않도록 설계했습니다.

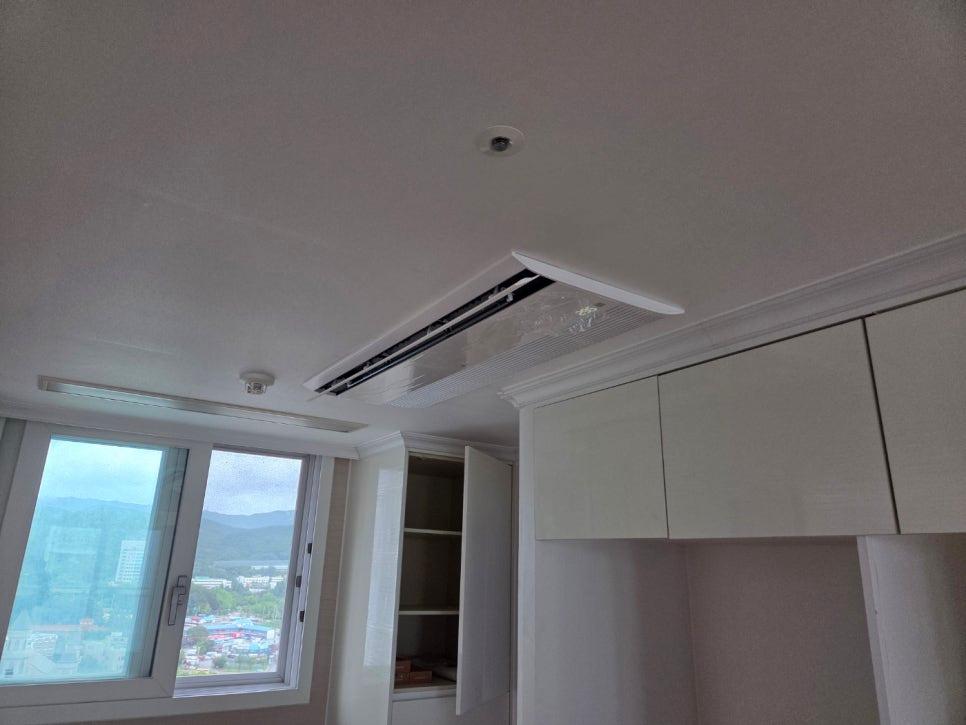

천장 중앙의 센서와 창문 외부의 산, 그리고 일부 문이 열린 수납장 상판 근처의 라디에이터가 보입니다. 실외기 전용 공간의 벽면 거리와 바람 방향을 고려해 배치하여 여름철 가동 시 과열 현상을 방지했습니다.

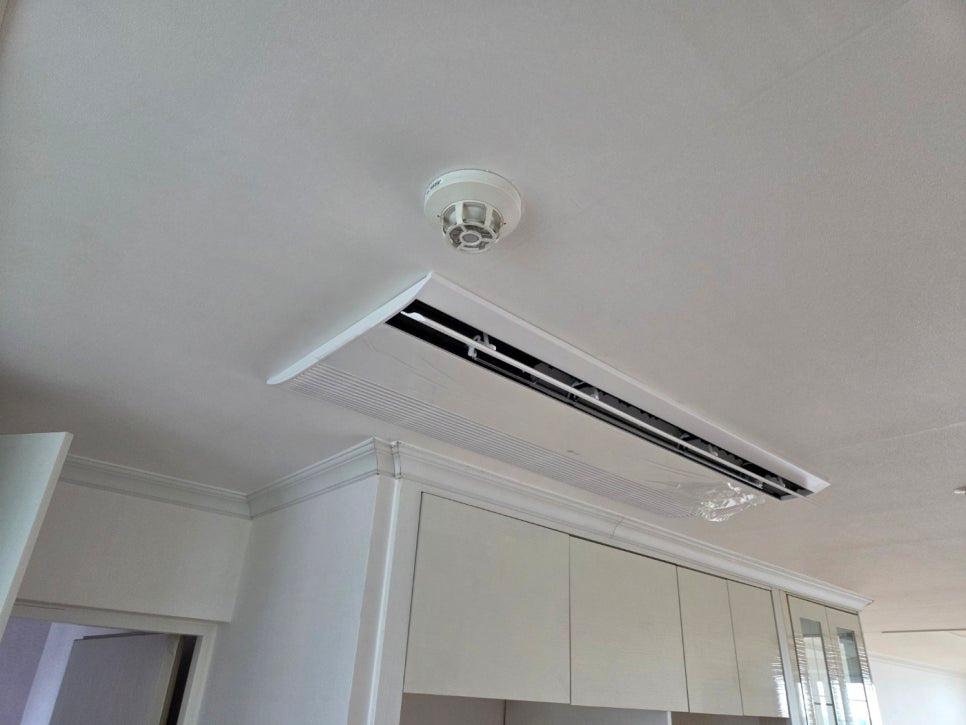

천장에 화재 경보기와 공기 순환 장치가 설치되어 있고 벽면에는 흰색 수납장이 부착되어 있습니다. 모든 설치 후에는 전류 안정성 테스트와 누전 점검을 반복하고, 실제 구동 상태를 확인하며 마무리했습니다.

신축 아파트 입주 전 시공을 계획하신다면 천장 내부의 설비 간격과 전기 회로 분산 가능 여부를 먼저 확인하시는 것이 좋습니다. 특히 결로 방지를 위해 이중 단열재와 특수 고무 패킹이 적용되었는지 체크해 보세요.

이번 현장은 거실과 각 방의 용도에 맞춘 실내기 배치와 효율적인 배관 설계, 그리고 안전한 전기 배선 작업까지 모두 마친 상태입니다. 시공 후 발생한 미세먼지와 잔여 자재 정리까지 완료하여 바로 생활이 가능한 환경으로 정리해 두었습니다.

이중 단열재와 특수 고무 패킹을 적용한 배관 설계로 쾌적한 여름을 준비해 보세요.
