냉매 흐름을 결정하는 직선 배관 설계와 전용 회선 구성 | 일성 트루엘타운 하우스

김포 일성 트루엘타운 하우스는 층고가 높고 거실과 방이 분리된 구조로, 공간별 온도 편차가 발생하기 쉬운 환경입니다. 안녕하세요.

집 구조에 따라 냉기가 닿지 않는 사각지대가 생기면 효율이 떨어지기 마련이죠. 어떤 기준으로 실내기를 배치하고 보이지 않는 배관을 어떻게 잡았는지 그 과정을 따라가 볼게요.

벽면에 부착된 표지판과 숫자판이 보이는 지점부터 시공 준비가 시작됩니다. 정확한 위치 파악은 이후 진행될 배관 경로 설계의 기준점이 되기에 중요합니다.

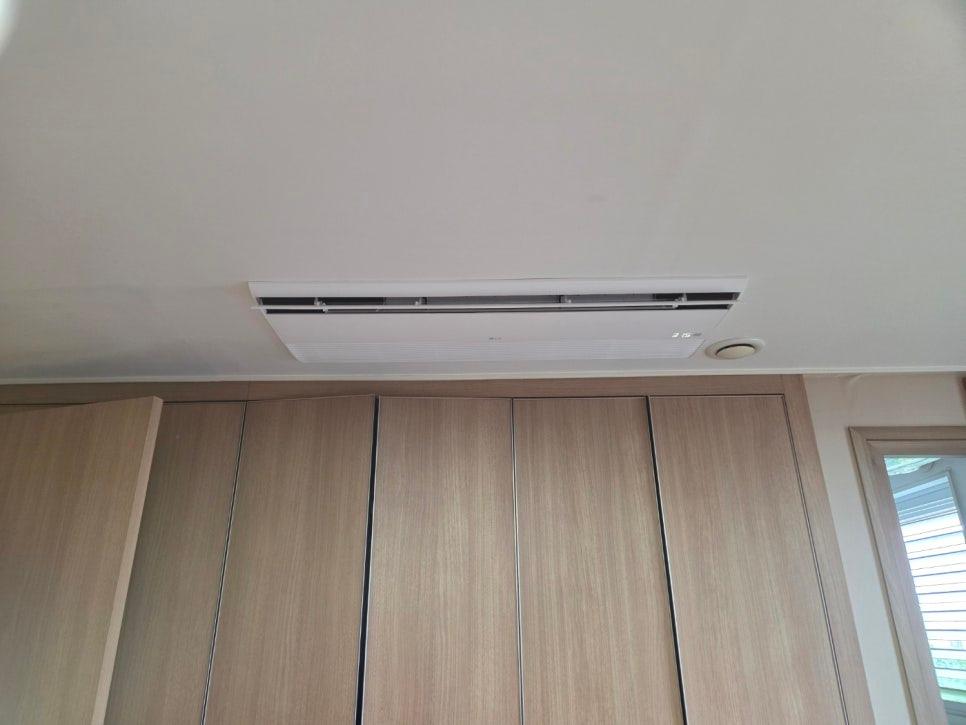

천장에 실내기가 거치되고 벽면에는 목재 패널 수납장이 배치된 모습입니다. 가구와 가전의 위치를 미리 고려해야 송풍 방향이 가구에 막히지 않고 공간 전체로 퍼질 수 있습니다.

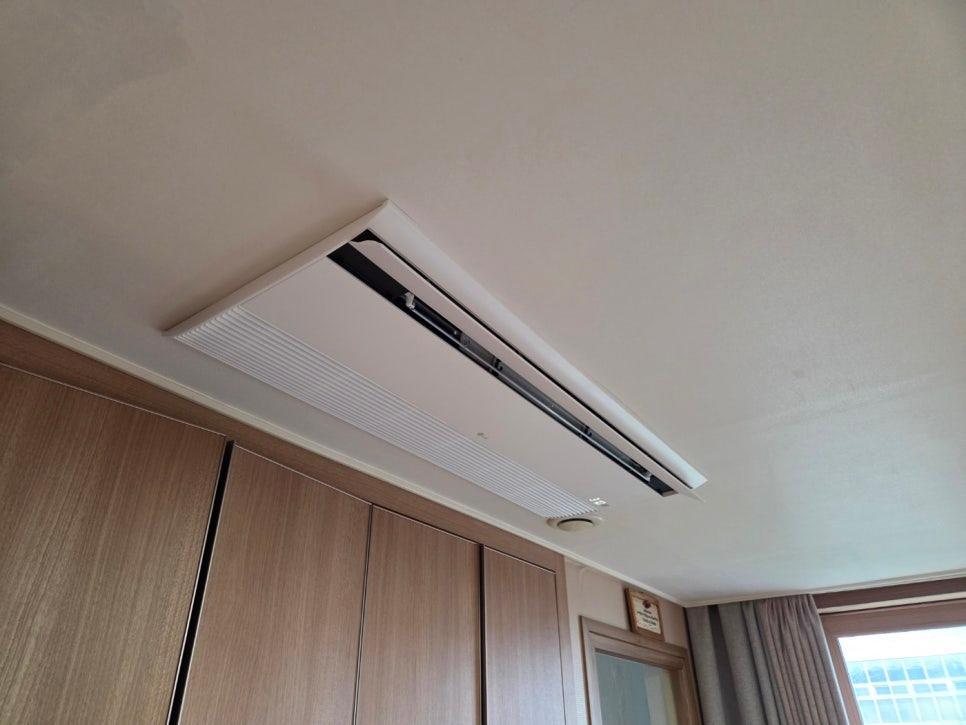

창문과 커튼이 설치된 공간의 천장에도 실내기가 자리를 잡았습니다. 외벽과 인접한 창가 쪽은 온도 변화가 심한 구역이므로, 냉방 효율을 높이기 위해 실내기 위치를 세밀하게 조정했습니다.

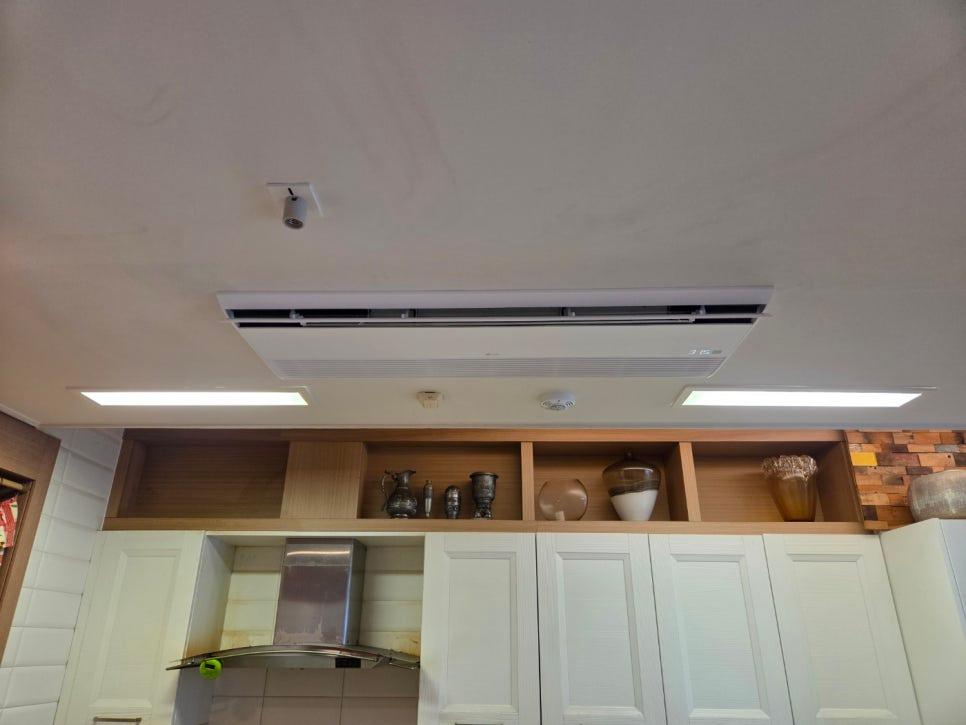

주방 천장에는 공기 조절 장치와 조명, 화재 경보기가 나란히 설치되었습니다. 조리 시 발생하는 열기를 빠르게 식히면서도 다른 설비와의 간섭이 없도록 배치하는 것이 핵심입니다.

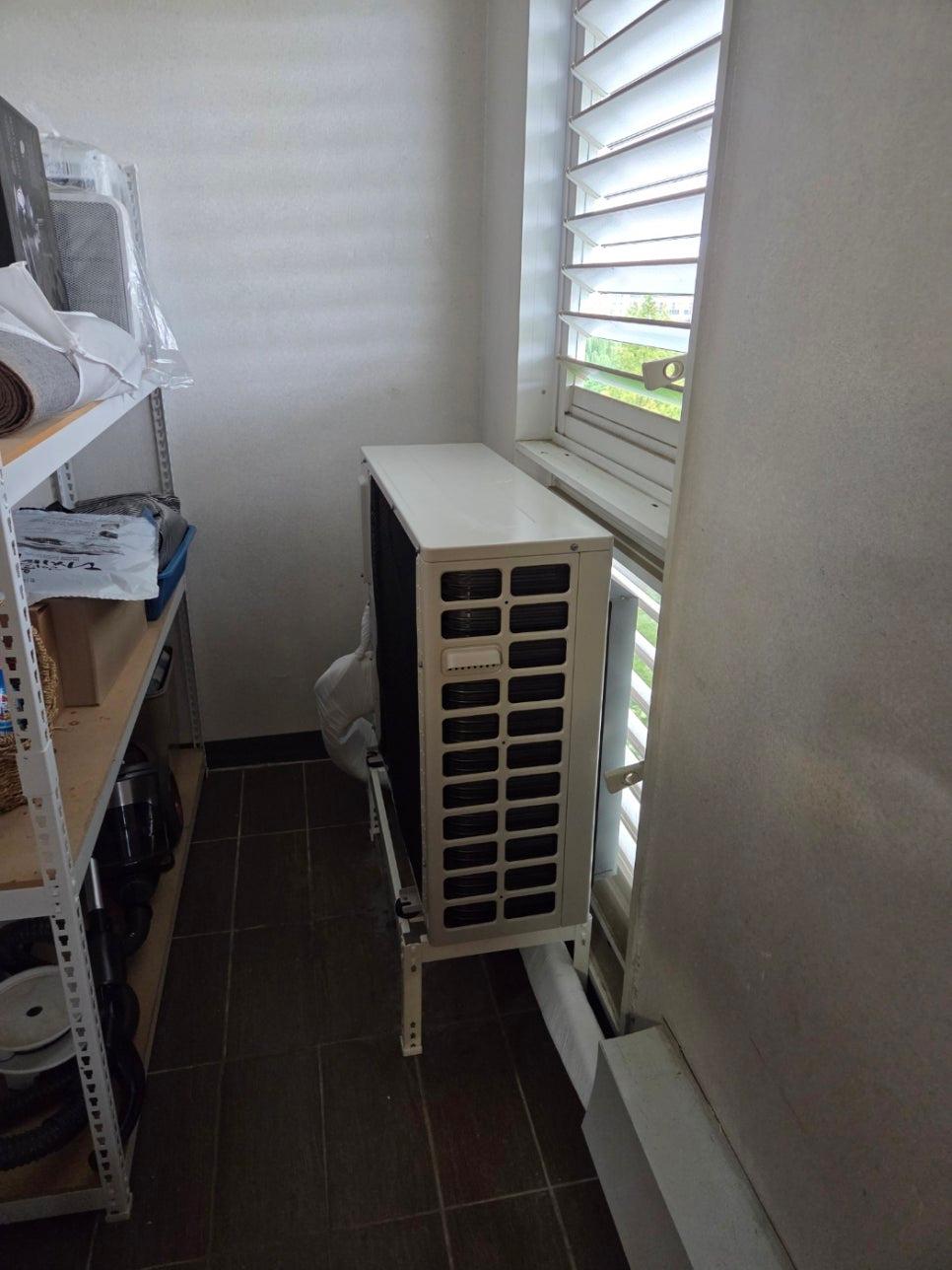

타일 바닥과 창호가 보이는 실내 공간에 냉난방기가 설치되는 과정입니다. 바닥재와 벽면 마감재가 손상되지 않도록 보양 상태를 확인하며 작업을 진행했습니다.

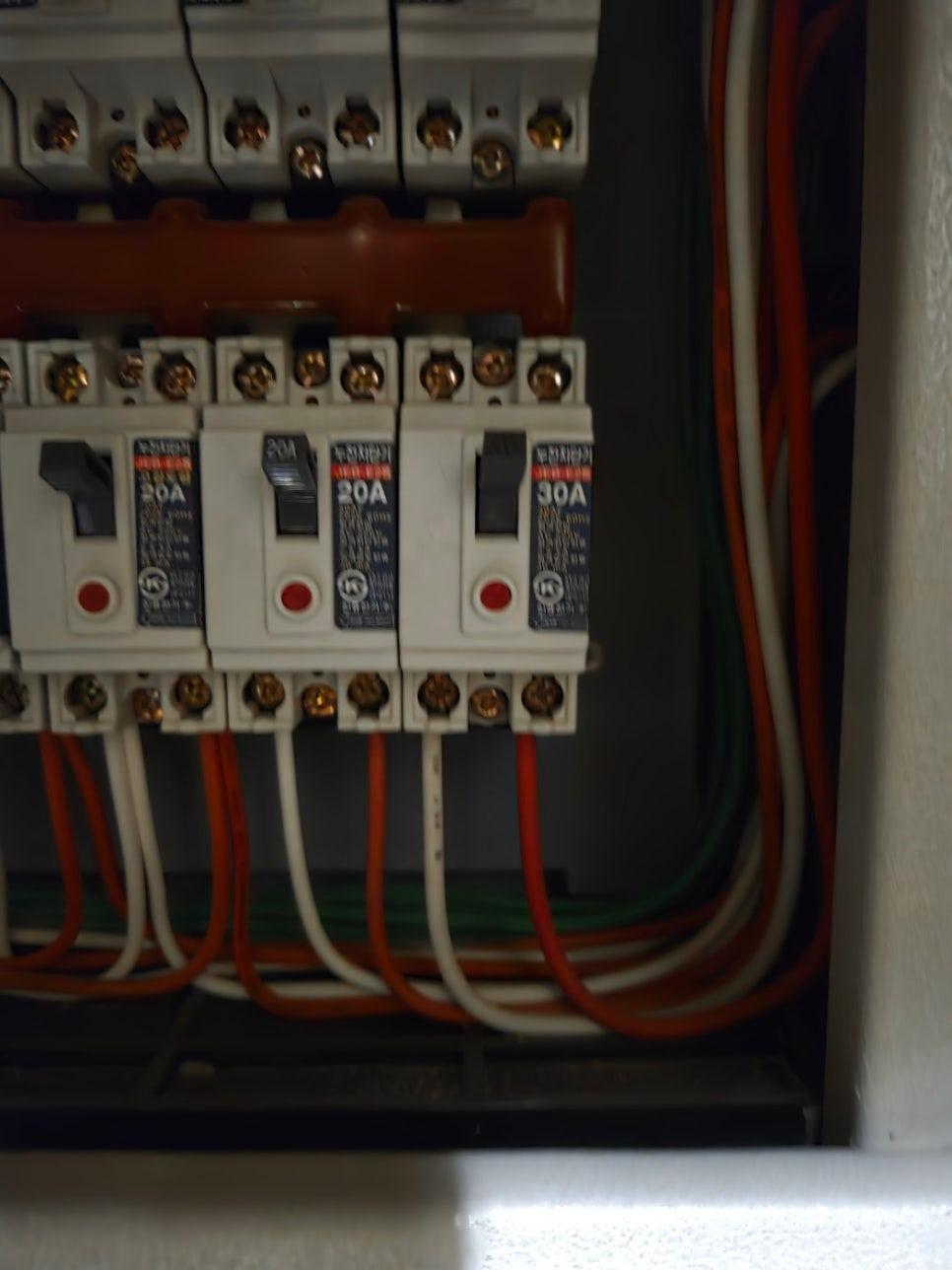

전기 박스 내부에는 20A와 30A 스위치가 설치되었으며 빨간색, 흰색, 녹색 전선이 연결되어 있습니다. 각 실내기마다 전용 회선을 구성하고 전용 차단기를 적용해 전기 부하를 분산시켰습니다.

그런데 시스템에어컨의 실제 성능은 눈에 보이는 기기보다 보이지 않는 배관 설계에서 결정됩니다.

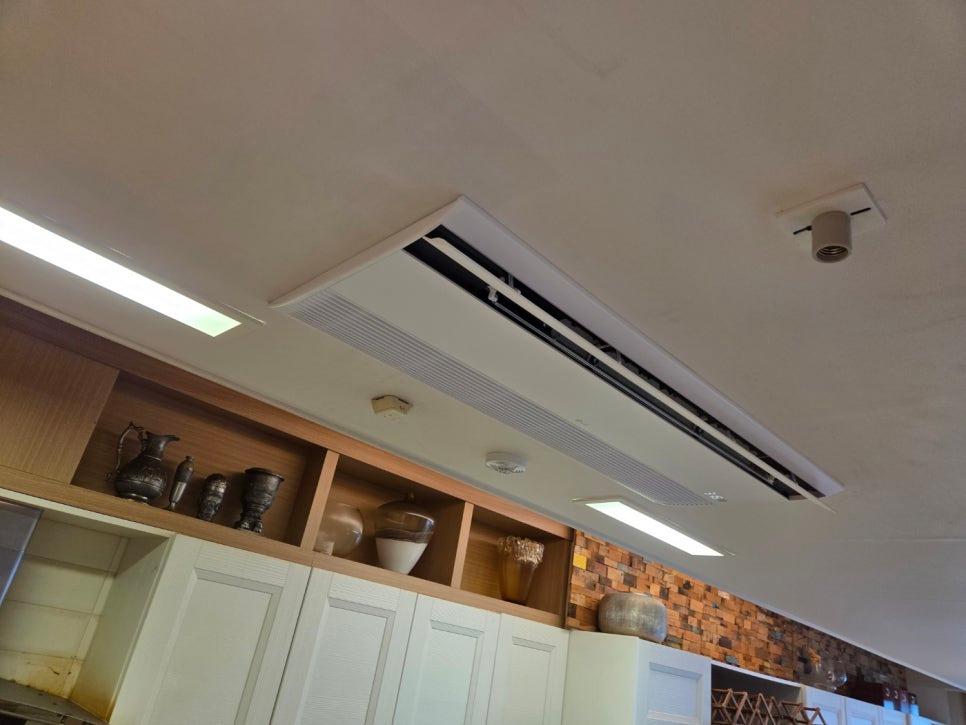

주방 천장의 라디에이터와 LED 조명이 설치된 상태에서 목재 선반과 흰색 수납장이 배치되어 있습니다. 배관이 지나가는 경로를 최소화하여 냉매의 흐름 저항을 줄이는 설계가 적용되었습니다.

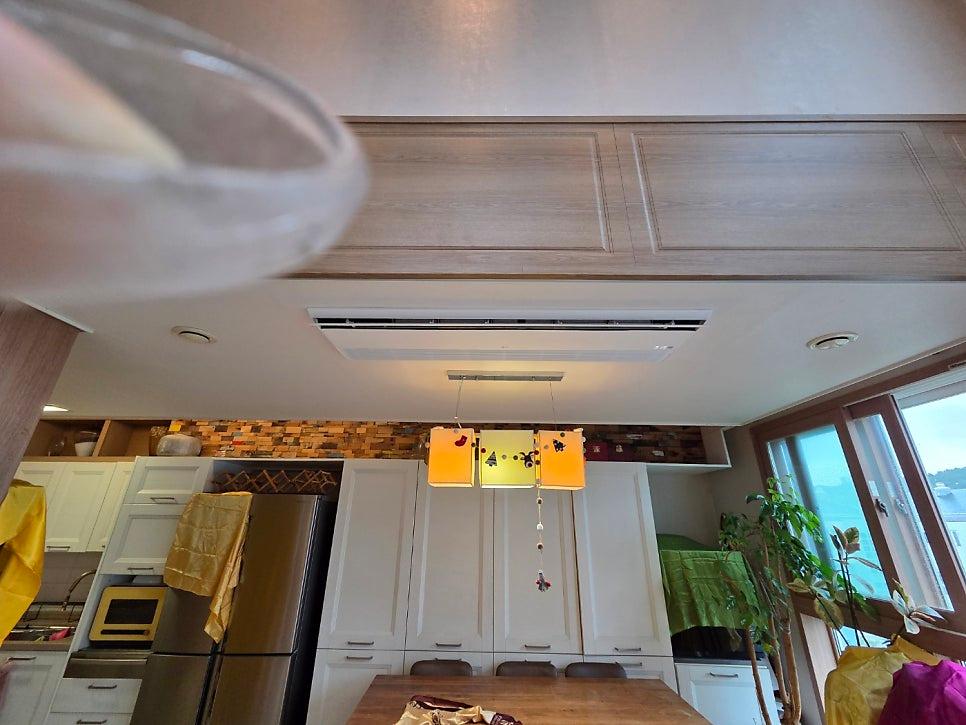

나무 패널로 마감된 주방 상부 벽면 중앙에 에어컨이 설치되었고 아래로 노란색 램프 3개가 내려와 있습니다. 냉매가 직선으로 흐르도록 배치해 냉방 효율을 높이고 에너지 소비를 줄이는 구조를 잡았습니다.

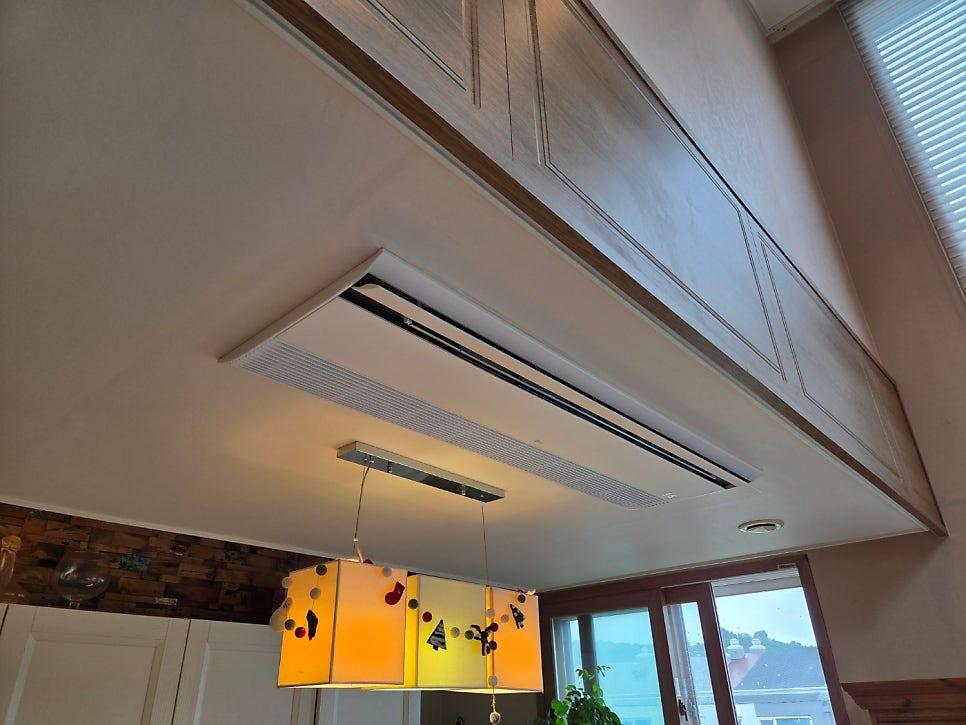

창호와 인접한 천장에 공기 조절 장치와 조명이 설치된 모습입니다. 외부 공기 유입이 많은 창가 쪽의 온도 균형을 맞추기 위해 송풍 범위를 조절했습니다.

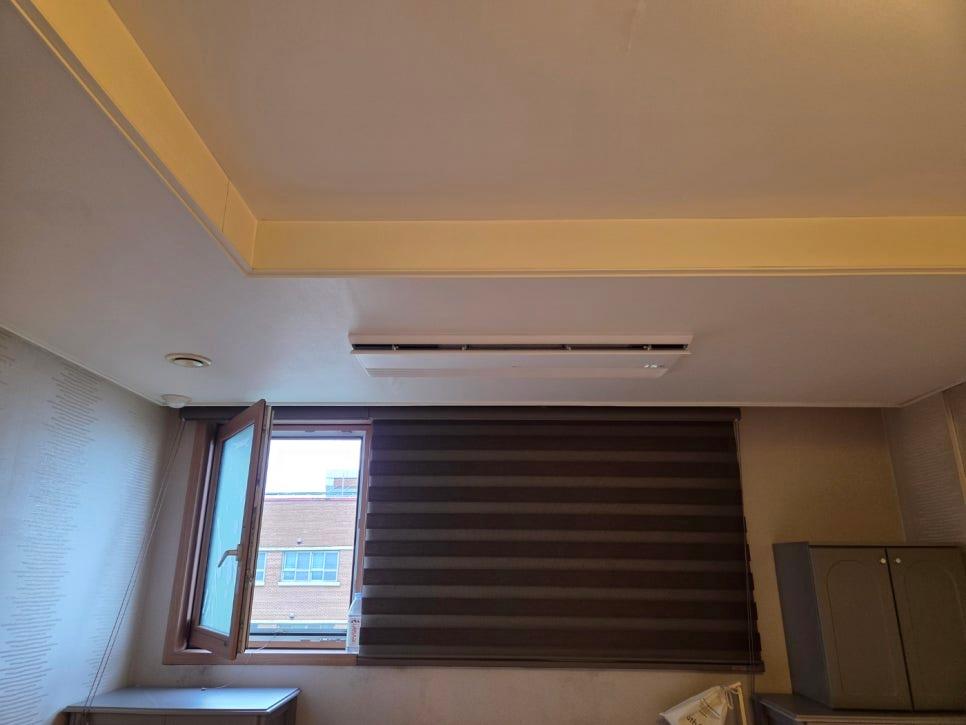

커튼과 창가 수납장이 있는 방의 천장에 에어컨이 설치되었습니다. 취침 환경을 고려해 바람이 직접 닿지 않는 간접 송풍 방식이 가능하도록 위치를 선정했습니다.

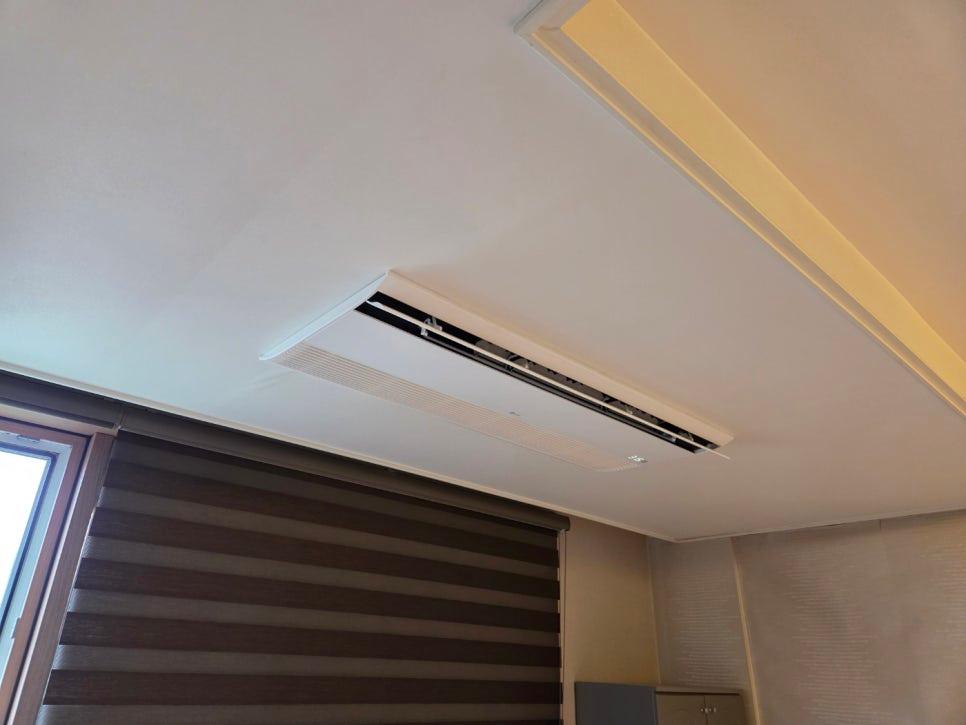

천장의 공기 순환기와 창문이 보이는 공간입니다. 거실에는 풍량이 넓게 퍼지는 와이드형 실내기를 배치해 공기가 골고루 순환되도록 설계했습니다.

테이블 위에 LG WHISEN 상자가 놓여 있는 모습입니다. 제품의 특성과 공간의 용도에 맞춰 실외기 위치까지 열 배출이 원활한 곳으로 선정해 유지보수가 용이하도록 했습니다.

시스템에어컨을 계획할 때는 분전함의 용량과 기존 전기 배선 상태를 사전에 점검하는 것이 필수적입니다. 특히 배관이 여러 번 꺾이지 않는 직선 경로인지, 실내기별 전용 차단기가 설치되는지를 확인해야 장기적인 안정성을 확보할 수 있습니다.

이번 현장은 거실의 와이드형 실내기와 각 방의 개별 제어 실내기를 통해 공간별 온도 편차를 줄이는 설계로 진행되었습니다. 배관의 직선화와 전용 회선 구성을 통해 전기 부하를 분산시킨 상태입니다.

분전함 용량 점검과 20A, 30A 전용 차단기 설치 여부를 먼저 확인해 보세요.
