냉매 손실을 줄이는 배관 동선 설계와 이중 단열 처리 | 동탄 아테라파밀리에

동탄 아테라파밀리에 신축 아파트의 입주 전 시스템에어컨 설치 현장입니다. 안녕하세요. 인테리어 전 상태에서 진행하여 공정 간섭을 줄이고 천장 구조를 활용한 매립 시공을 진행했습니다.

신축 입주를 앞두고 일정이 촉박할 때 어디서부터 손을 대야 할지 막막할 때가 있죠. 어떻게 효율적인 경로로 배관을 설계하고 배치했는지 그 과정을 따라가 볼게요.

천장에 공기순환기를 배치하고 창호 주변의 간섭 여부를 확인하는 과정입니다. 냉방 효율을 높이려면 실내기 위치 선정부터 정밀해야 하기에 실측 데이터를 기반으로 자리를 잡았습니다.

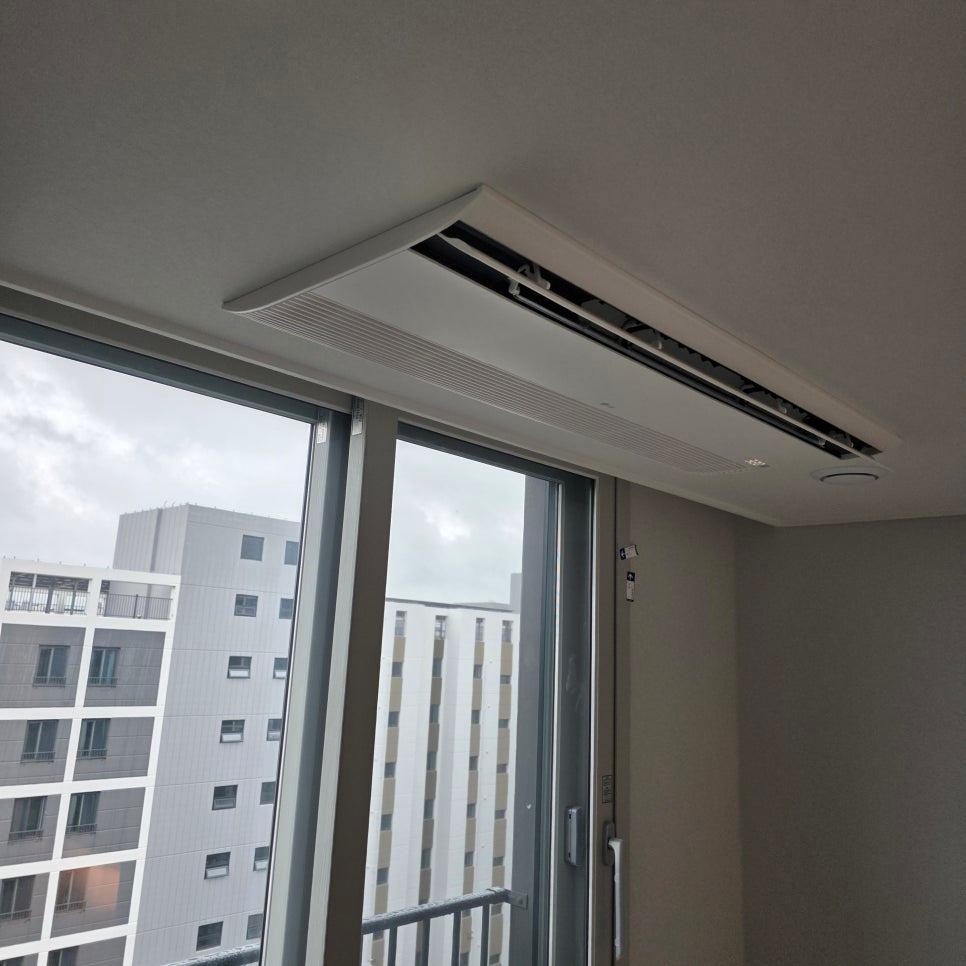

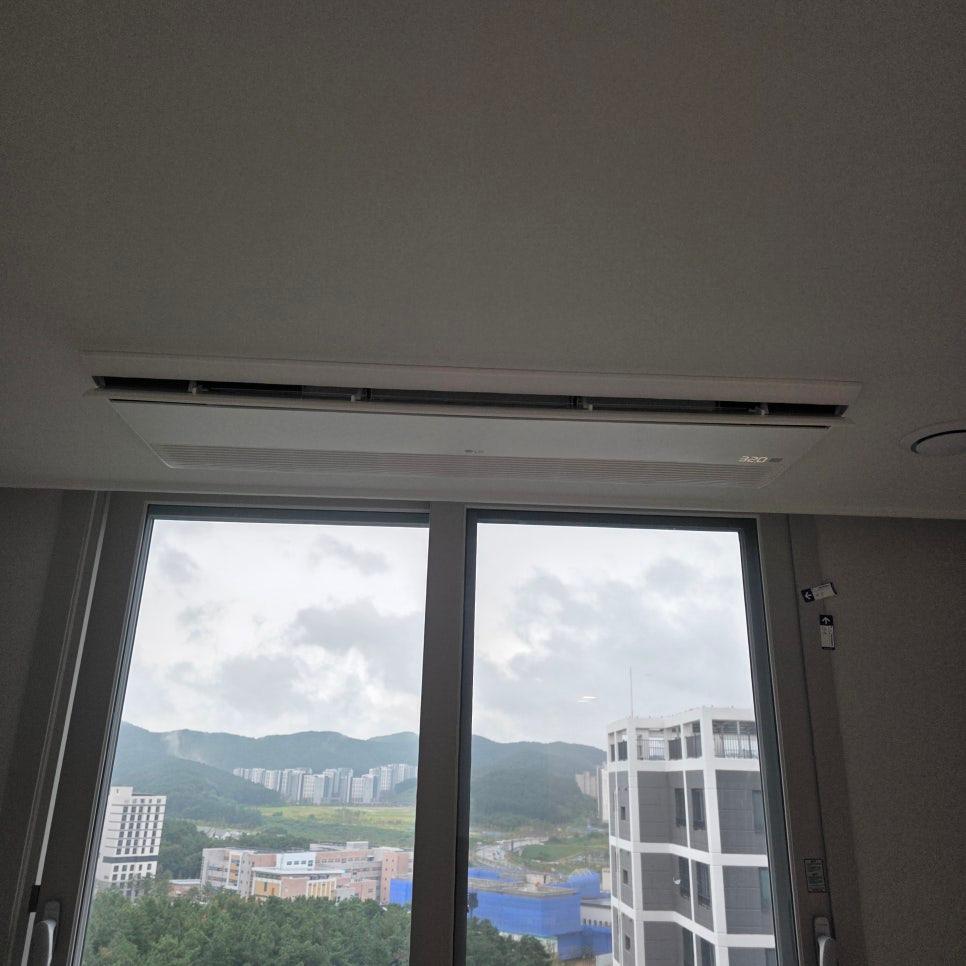

창문 근접 지점에 설치된 공기 순환 장치의 모습입니다. 천장 속 깊이와 설비 간격이 안정적으로 확보된 신축 구조의 이점을 활용해 매립형 프레임을 정밀하게 가공하여 고정했습니다.

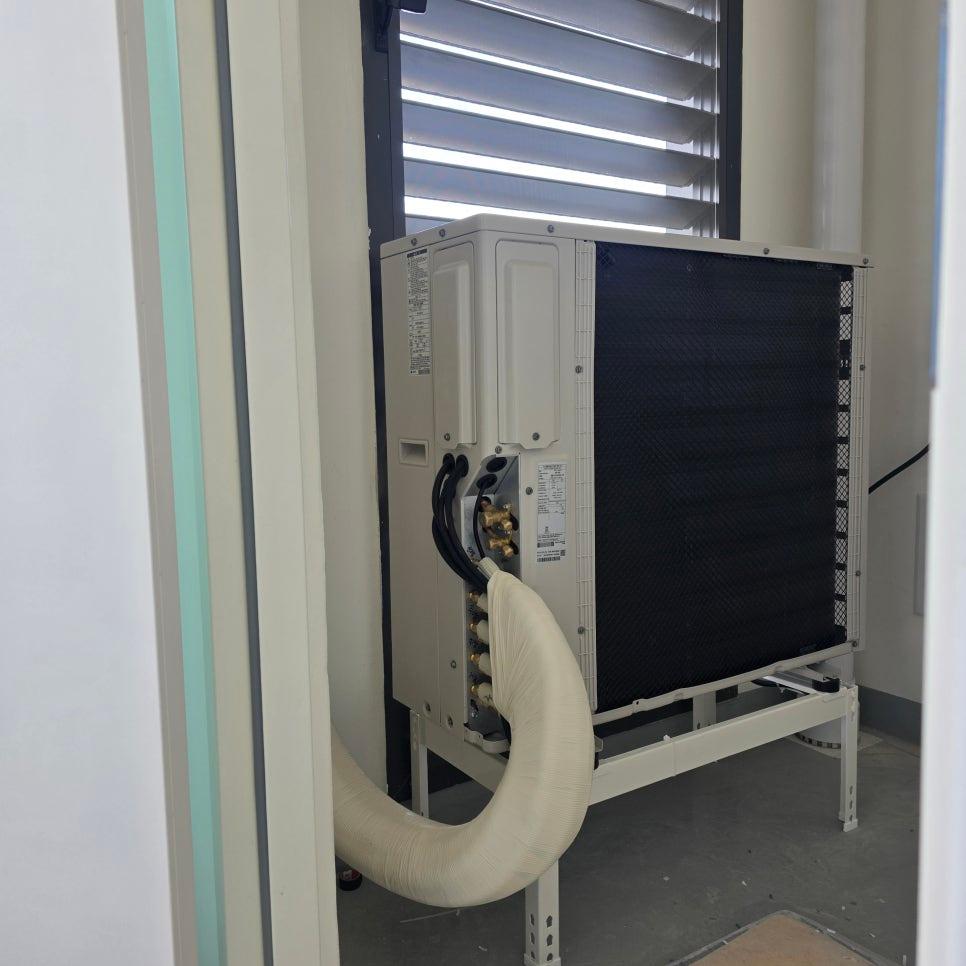

에어컨 외부 유닛과 연결되는 배관 라인을 잡는 단계입니다. 배관 길이를 짧게 유지하고 굴곡을 줄여야 냉매 손실을 방지하고 냉방 속도를 높일 수 있습니다.

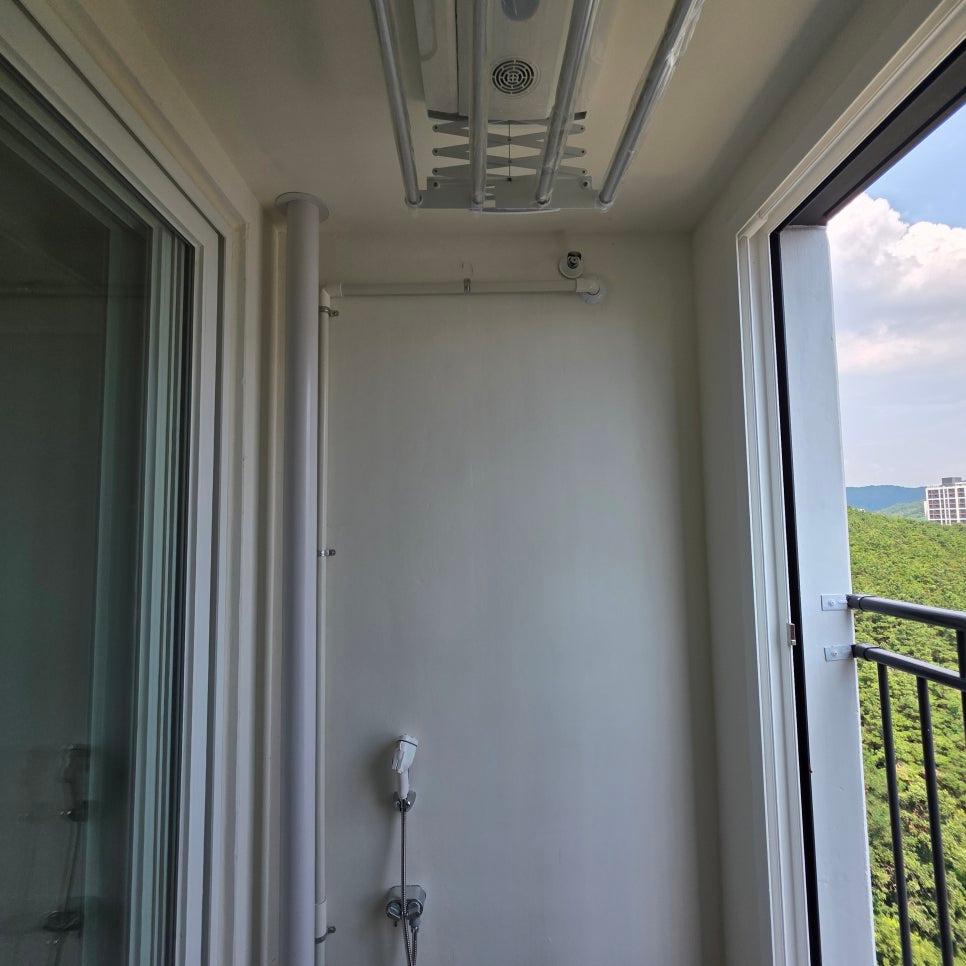

발코니 천장에 냉난방 장치와 센서를 배치하고 흰색 PVC 관으로 라인을 연결했습니다. 외부로 노출되는 구간 없이 천장 내부로 배관을 매립하여 시각적인 정돈을 꾀했습니다.

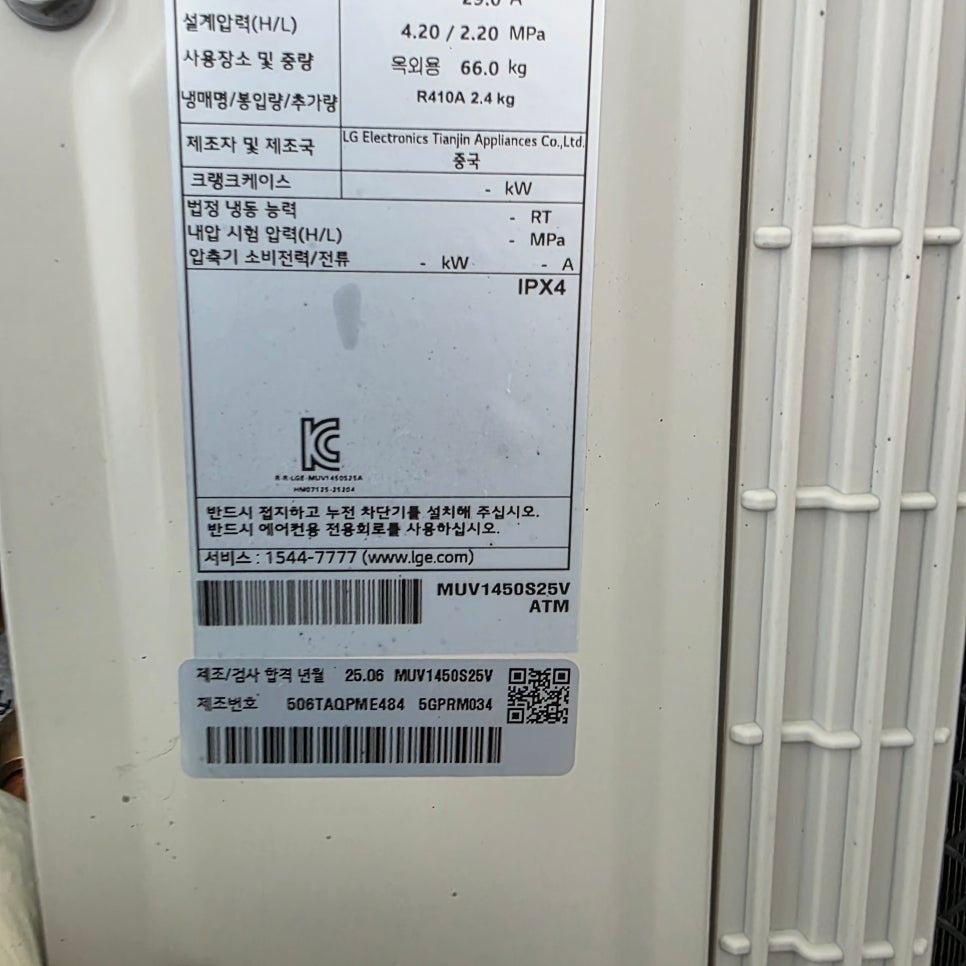

설치되는 제품의 상세 사양과 정품 여부를 확인할 수 있는 라벨 부분입니다. 각 공간의 면적과 사용 목적에 맞는 적절한 용량의 실내기를 선택해 배치하는 것이 기본입니다.

베이지색 마감의 벽면과 창호가 만나는 지점에 백색 라디에이터를 설치했습니다. 그런데 단순히 기기를 고정하는 것에 그치지 않고 흡입구와 토출구가 막히지 않도록 전용 덕트 마감재로 마무리했습니다.

슬라이딩 유리문 너머로 외부 풍경이 보이는 창가 쪽에 공기청정기가 설치된 모습입니다. 실내 각 공간의 냉방 효율과 구조적 안정성을 모두 고려해 최종 위치를 확정했습니다.

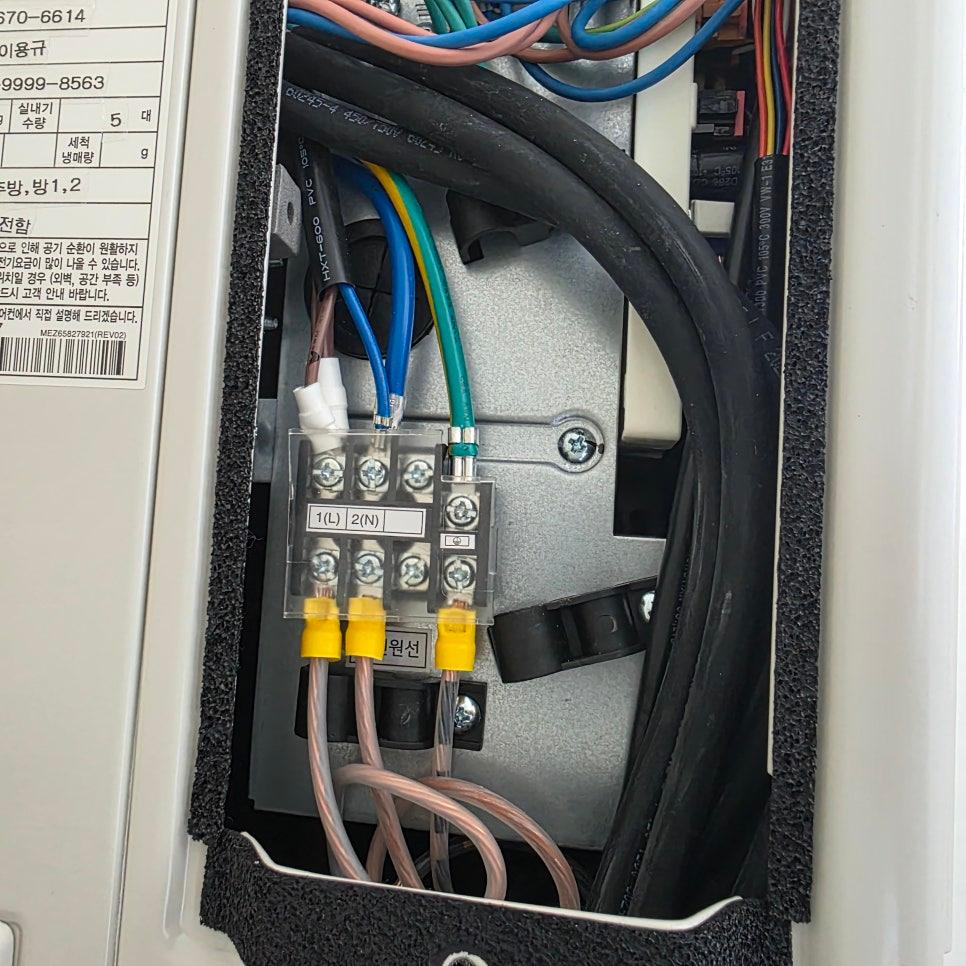

전기 박스 내부에 케이블을 연결하고 접합 박스를 설치하는 디테일 샷입니다. 고출력 전기를 사용하는 설비인 만큼 회로 분산 배치를 통해 전원 공급의 안정성을 확보하는 과정이 필수적입니다.

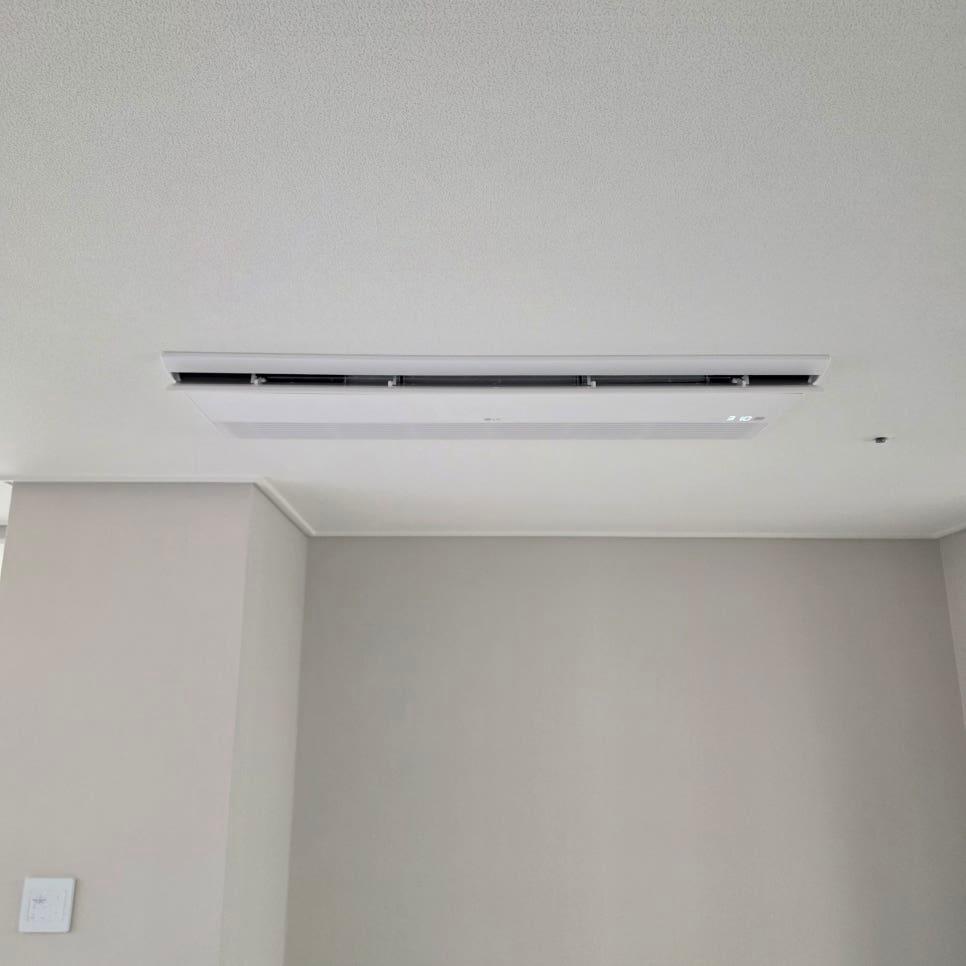

천장 마감 표면에 실내기가 매립된 상태입니다.

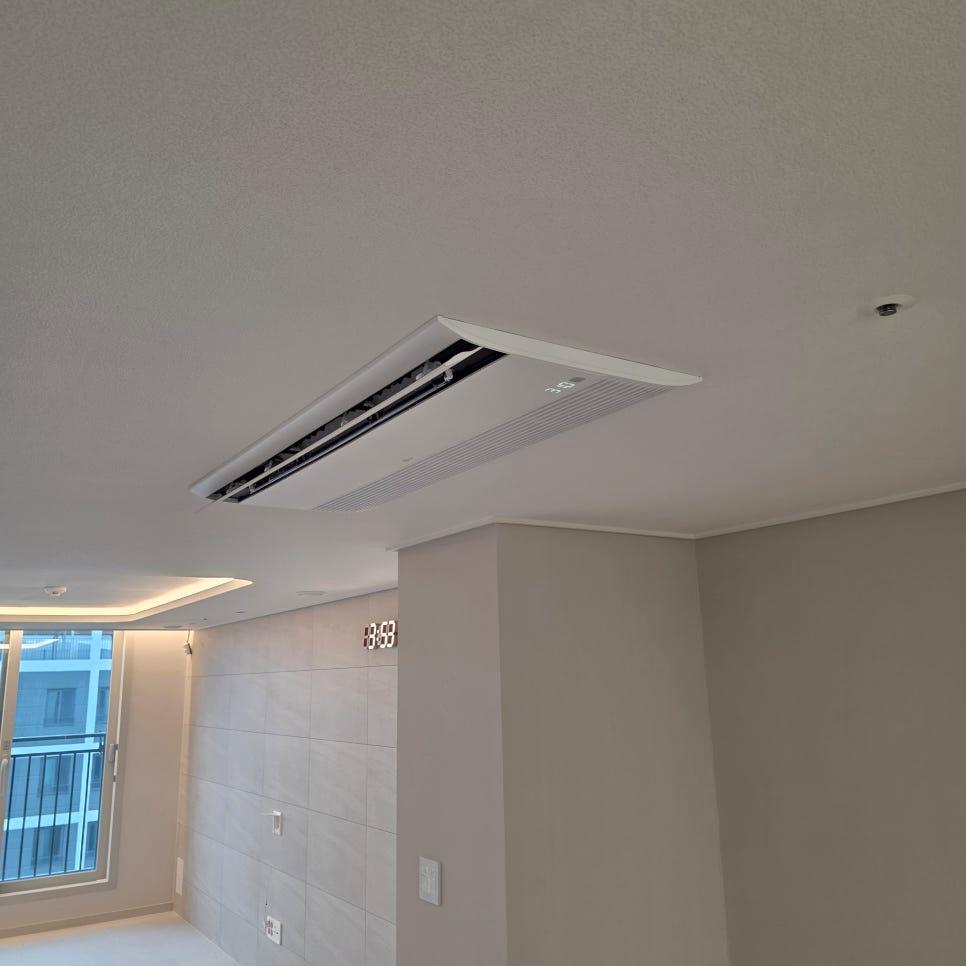

벽면 타일과 창호가 보이는 공간에 공기 조절 장치가 설치되었습니다. 실외기까지 이어지는 전체 전기 흐름을 고려해 누전 여부와 전류 안정성 테스트를 반복해 진행했습니다.

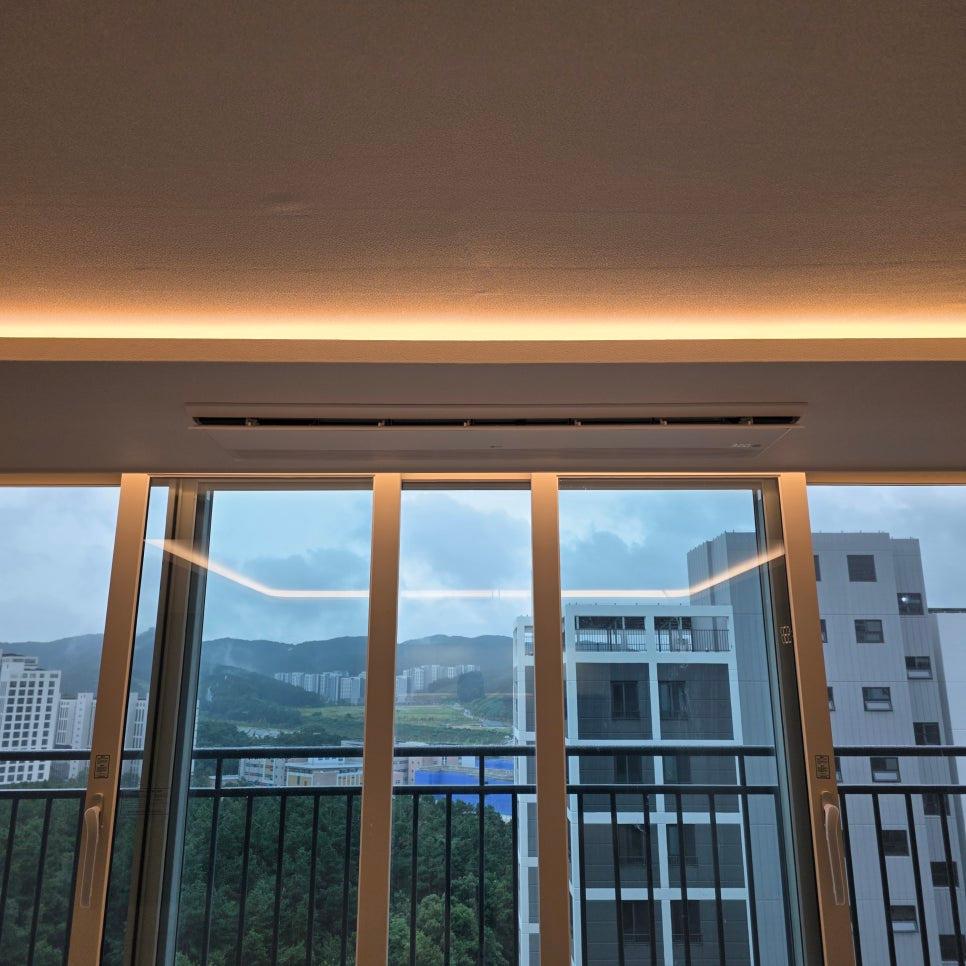

금색 프레임의 창호와 텍스처 있는 천장 마감재 사이에 LED 조명과 설비가 배치된 모습입니다. 전기 배선과 배관 공사를 동시에 병행하여 공정 간섭 없이 빠르게 마무리했습니다.

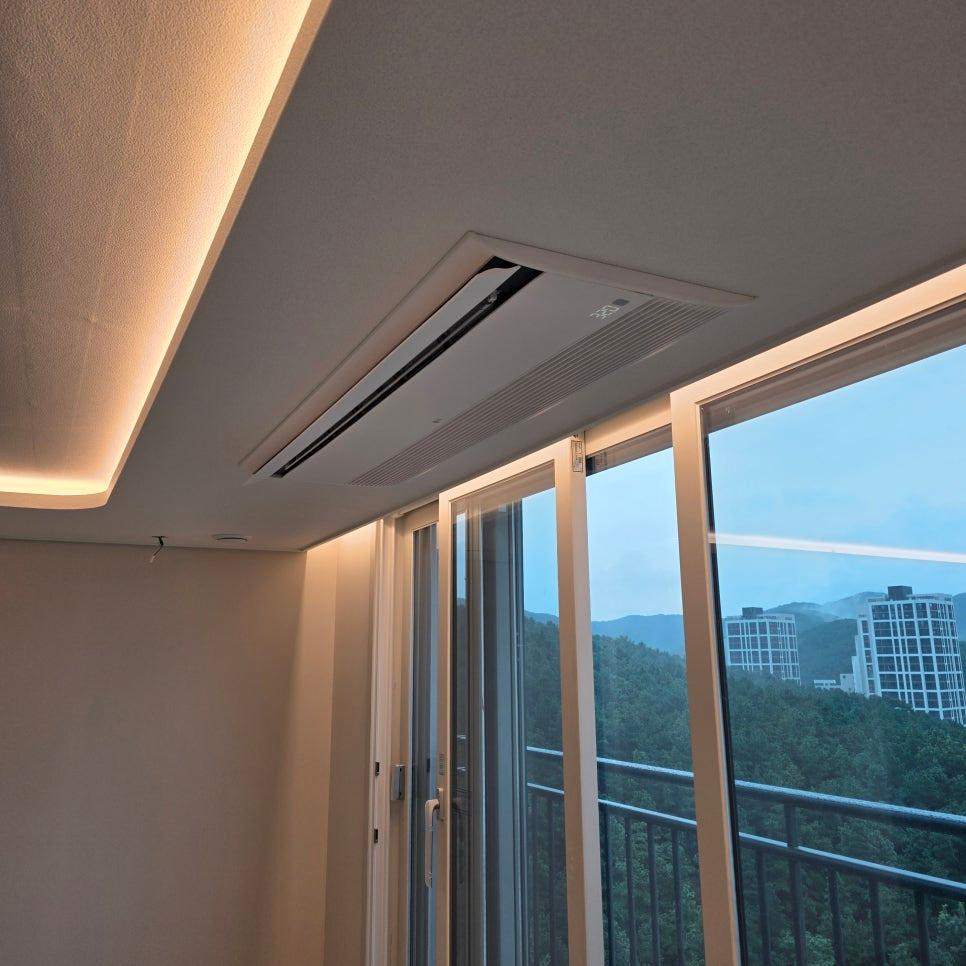

내장형 에어컨과 LED 조명이 설치된 창호 근접의 완성 모습입니다. 천장 작업과 타공 과정에서 발생한 미세먼지와 파편을 정리하는 마감 청소까지 마쳐 입주 전 상태로 정돈했습니다.

신축 아파트의 경우 천장 속 깊이와 설비 간격이 확보되어 있는지 먼저 확인해야 합니다. 특히 배관 동선을 최소화하고 결로 방지용 단열재와 고무 패킹을 이중으로 적용하는지 체크하는 것이 중요합니다.

동탄 아테라파밀리에 현장은 실내기 매립부터 실외기 배치, 전기 배선 및 누전 테스트까지 전 과정을 진행했습니다. 현재 모든 실내기의 작동 상태 확인과 마감 청소가 완료된 상태입니다.

결로 방지용 단열재와 고무 패킹 처리가 필요한 신축 입주 전 시공이라면 배관 동선 설계를 먼저 확인해 보세요.
