배관 굴곡을 줄여 냉매 손실을 잡은 천장 설계 | 센트럴예미지 아파트

동탄역 센트럴예미지 아파트 입주 전 시공 현장입니다. 안녕하세요. 가구가 배치되지 않은 상태에서 벽체 구조와 전기 설비를 분석해 최적의 배치 방안을 도출한 사례입니다.

천장 내부의 보이지 않는 경로를 설정하는 일은 판단이 쉽지 않죠. 어떤 경로로 배관을 잡느냐에 따라 효율이 달라지기에, 실제 작업 과정을 통해 확인해 볼게요.

작업 구간을 단계별로 나누어 진행하기 위해 벽면에 표시판을 부착했습니다. 공정별로 구역을 명확히 구분해 두면 작업 시간을 단축할 수 있고, 누락되는 지점 없이 체계적인 시공이 가능합니다.

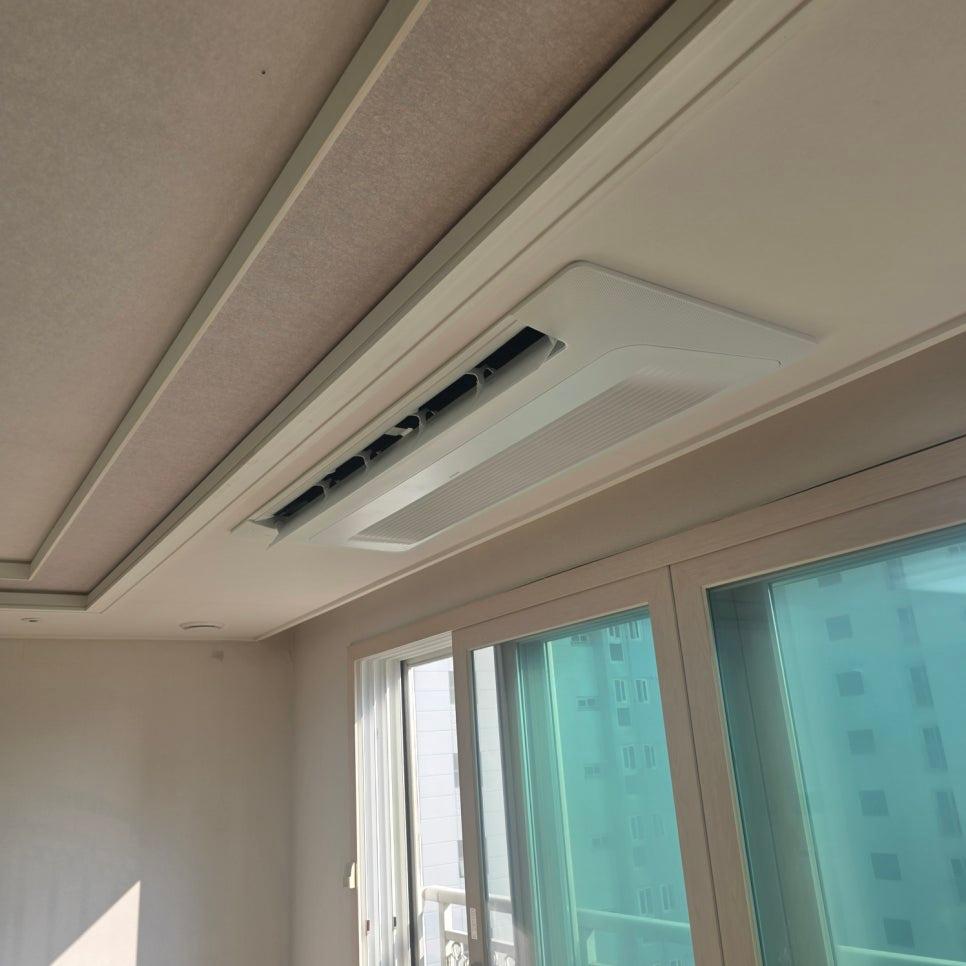

천장 마감면과 창호 프레임이 만나는 지점을 확인하는 과정입니다. 창호 주변의 여유 공간을 정밀하게 측정해야 실내기가 천장 라인에 맞춰 이질감 없이 매립될 수 있습니다.

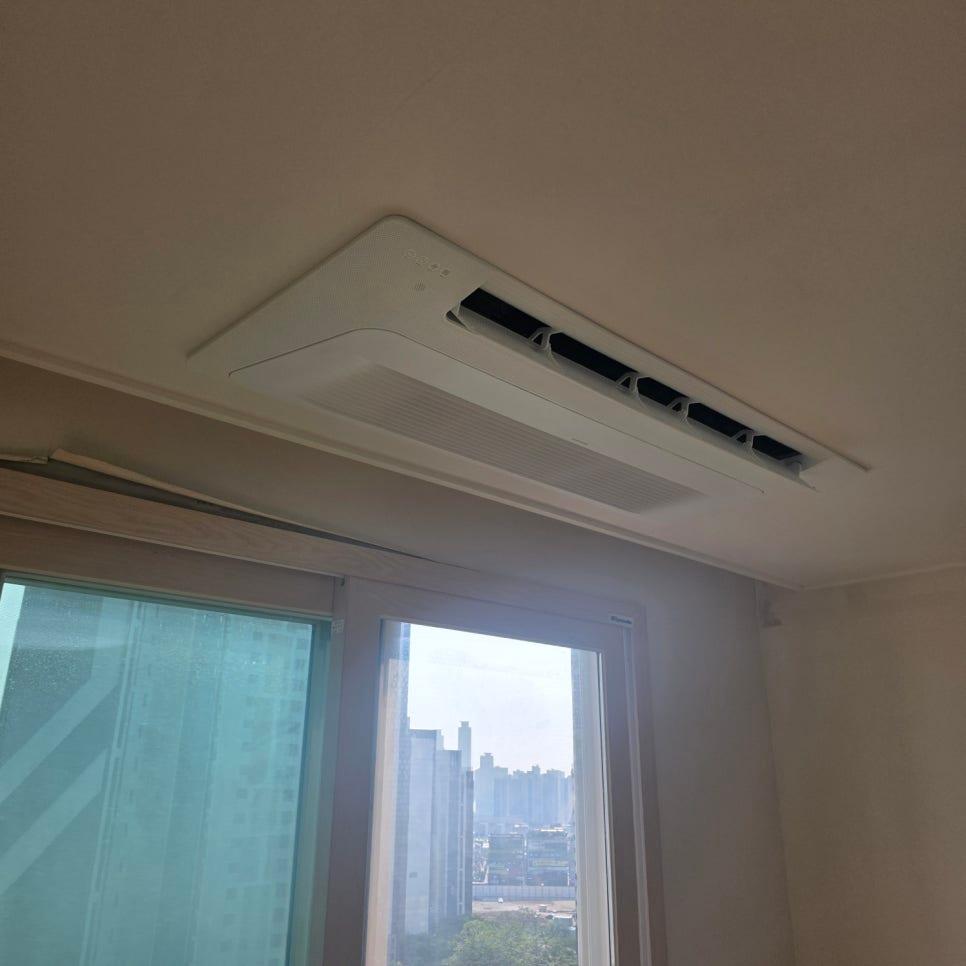

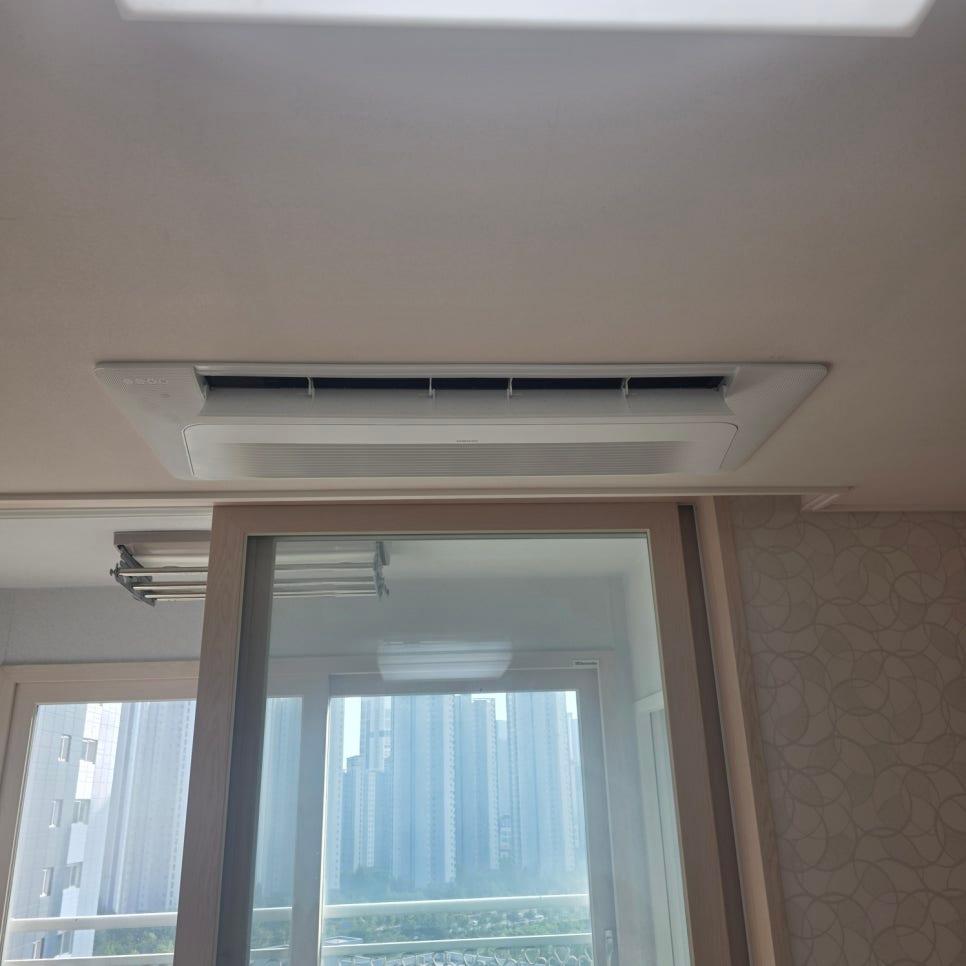

천장에 실내기가 설치된 모습과 창문 주변의 벽지 상태를 확인합니다. 기기 설치 후 주변 마감이 밀리거나 들뜨지 않도록 고정 상태를 점검하는 단계입니다.

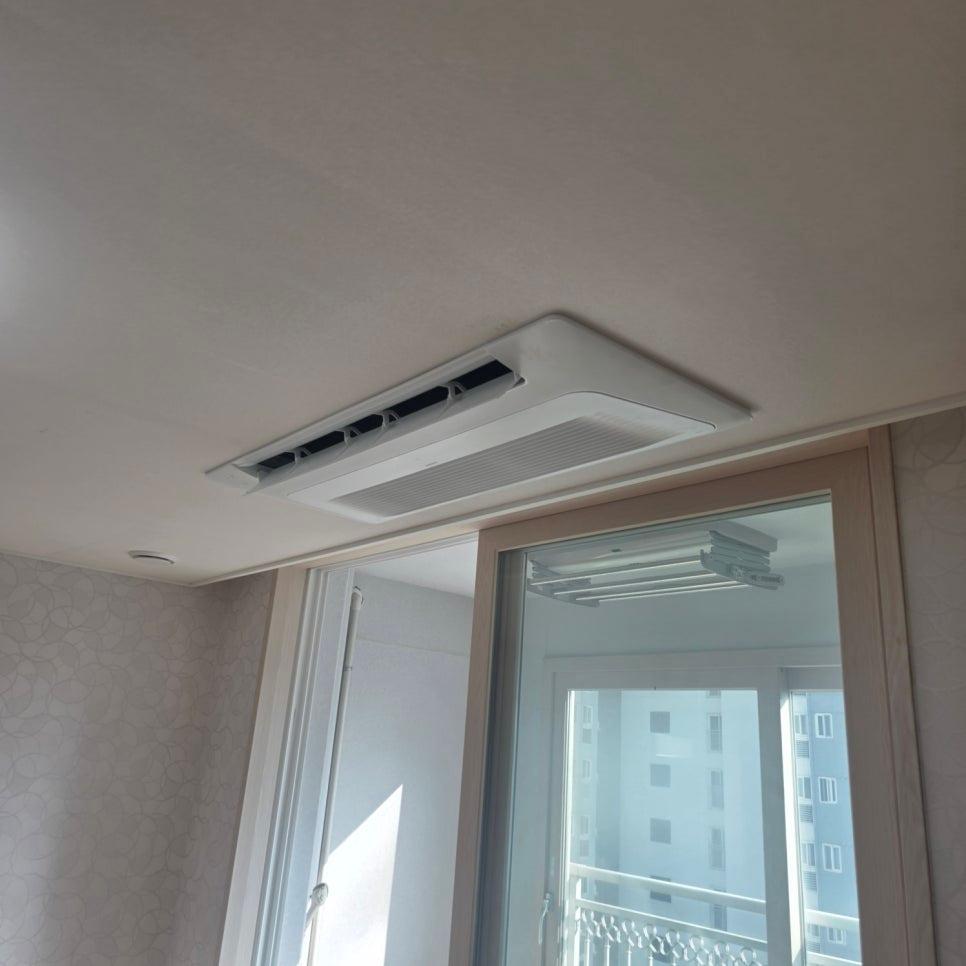

공기 순환기와 창호가 인접한 구간의 시공 상태입니다. 창가 쪽은 외부 온도 차가 큰 지점이므로, 기류가 정체되지 않도록 배치 각도를 세밀하게 조정했습니다.

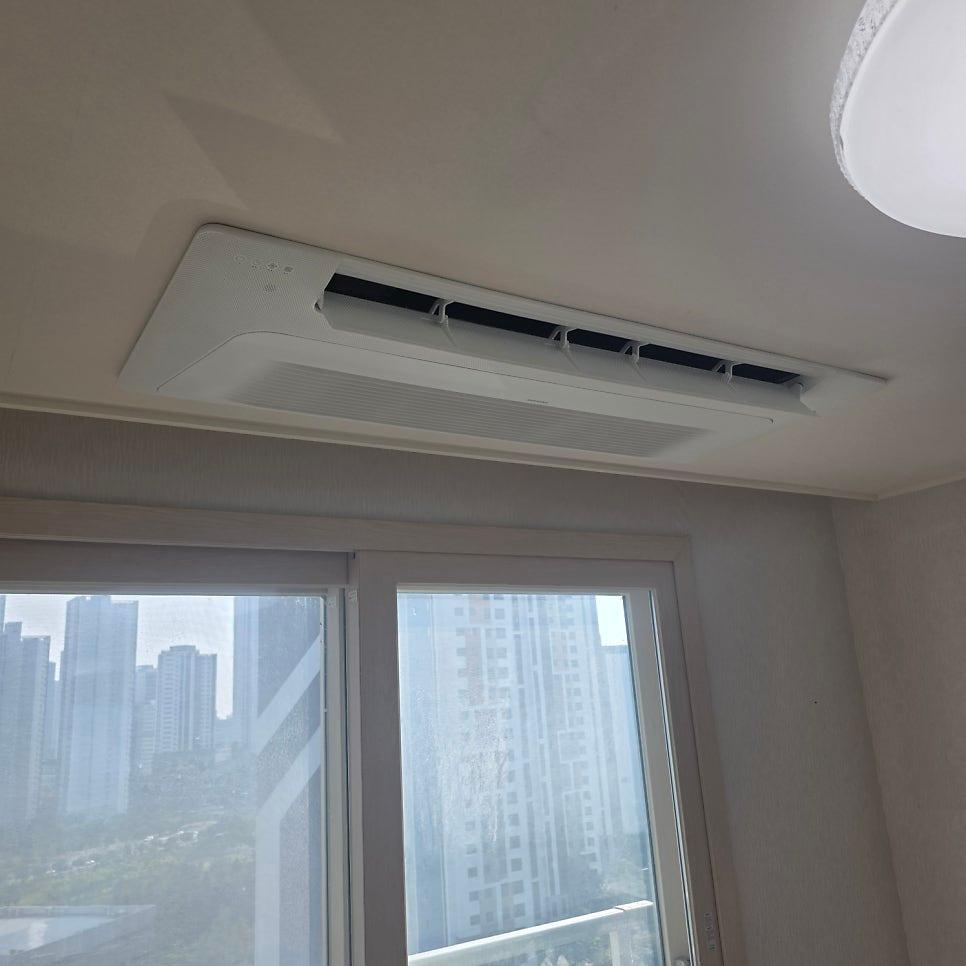

천장 공기 조절 장치가 설치된 실내 공간입니다. 거실 중심부와 각 방의 구조를 반영해 냉기가 고르게 퍼질 수 있는 위치를 선정해 고정했습니다.

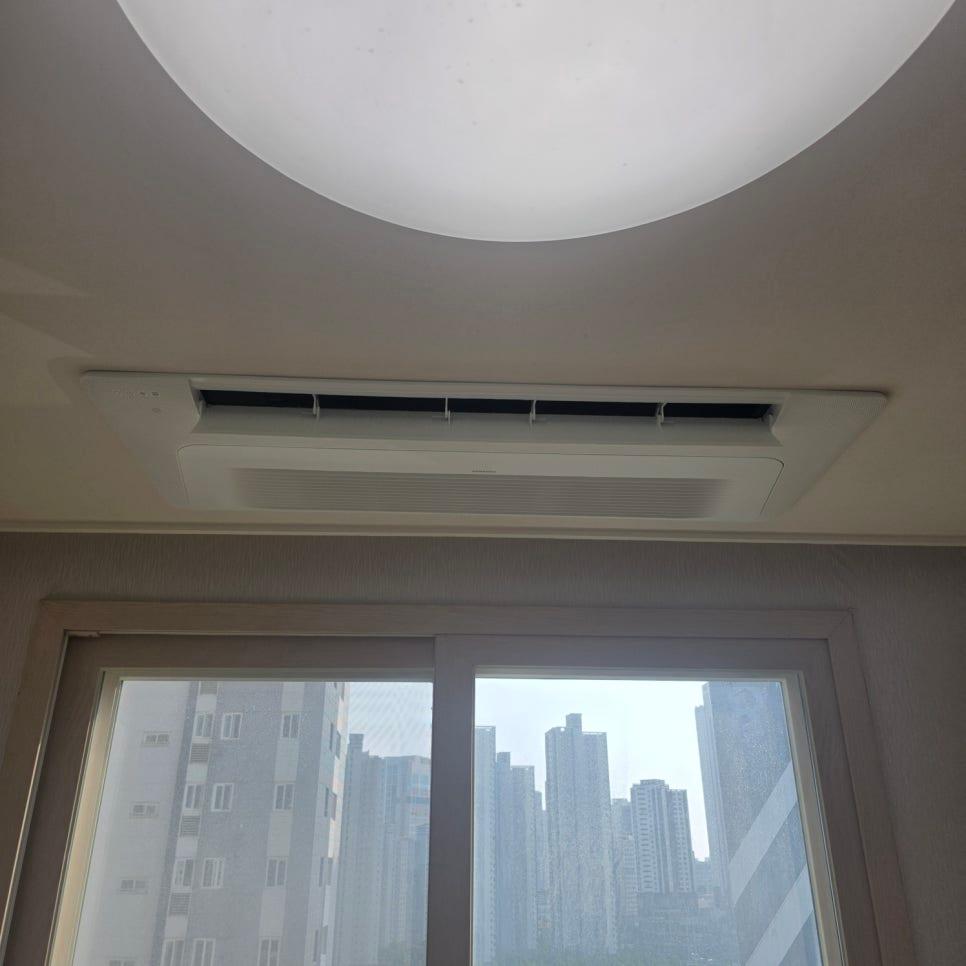

원형 조명과 공기순환기가 함께 배치된 천장 모습입니다. 조명 기구와의 간섭을 피하면서도 시각적으로 정돈된 라인을 유지하도록 설치 위치를 잡았습니다.

또 다른 구역의 공기 조절 장치 설치 모습입니다. 각 방의 독립적인 온도 제어가 가능하도록 유닛을 배치했으며, 배관 경로를 최적화해 냉방 효율을 고려했습니다.

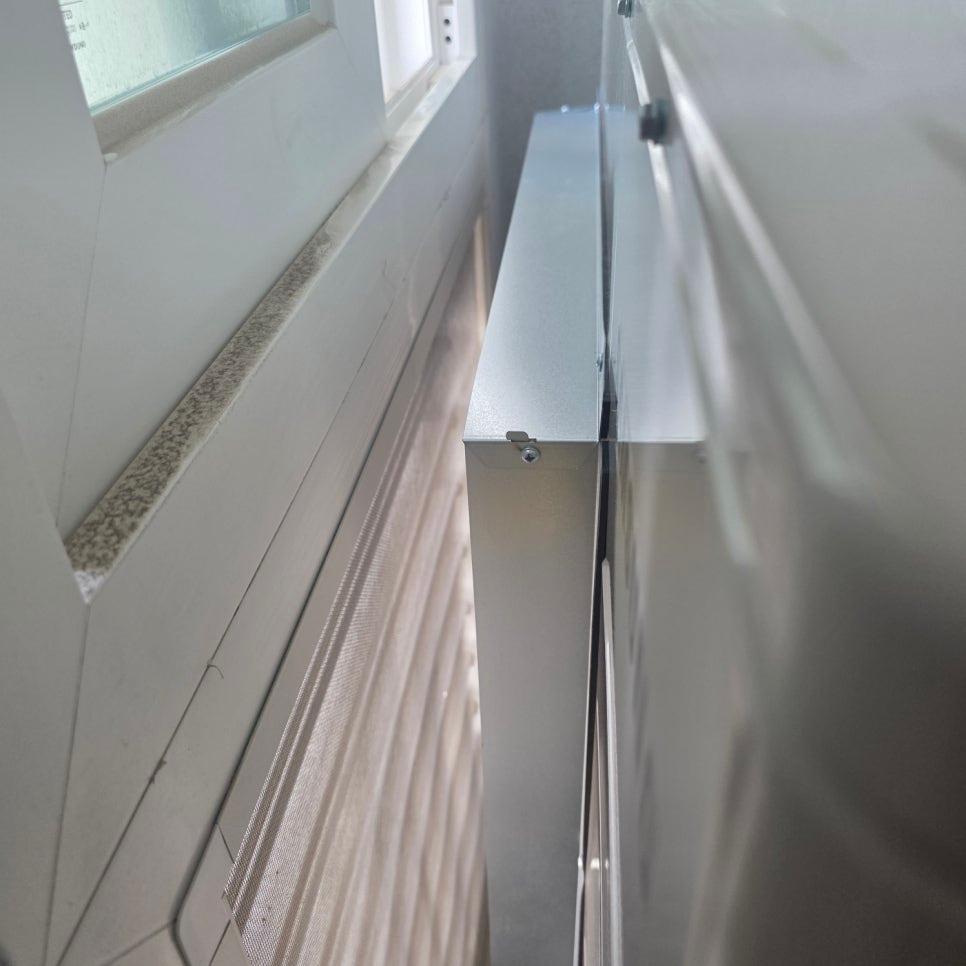

창호 상부 프레임과 유리 패널이 맞닿은 부분을 근접 촬영한 모습입니다. 천장 타공 부위가 창틀 프레임에 영향을 주지 않도록 정밀하게 시공하는 것이 핵심입니다.

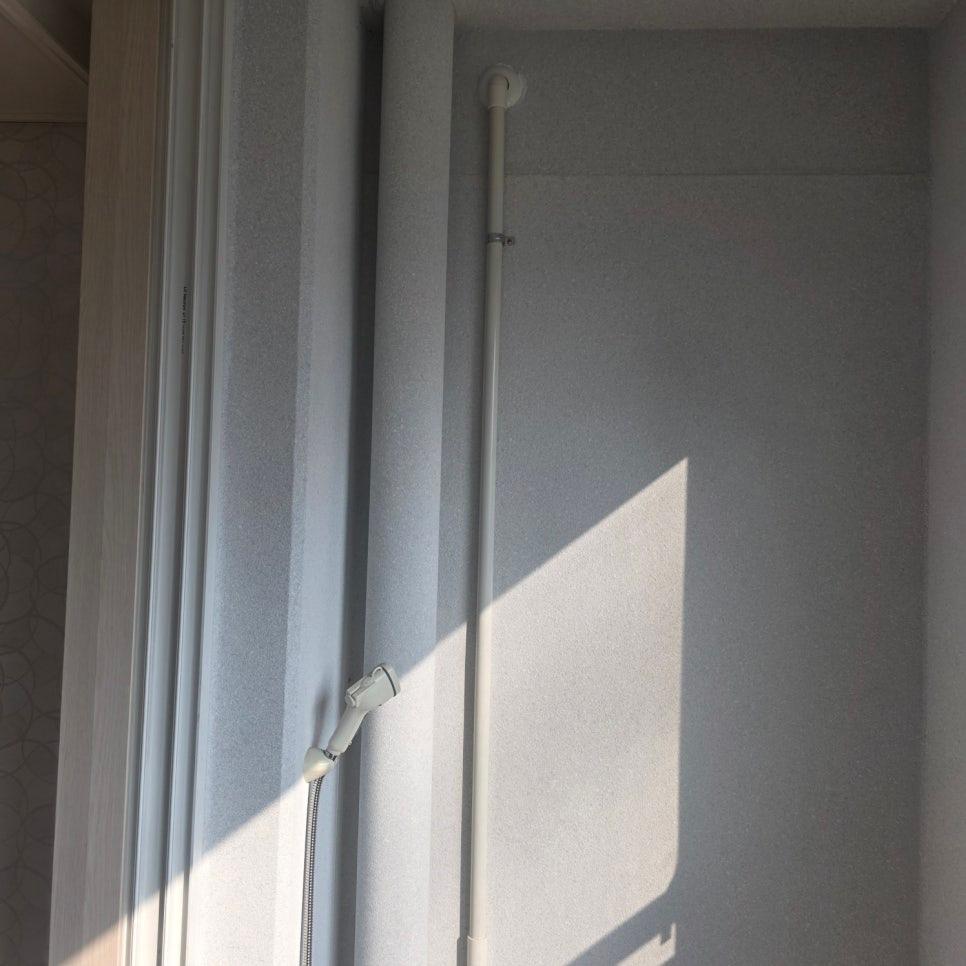

벽면에 설치된 샤워기와 배관의 세부 모습입니다. 에어컨 시공 외에도 현장의 전반적인 설비 상태를 함께 점검하며 배관의 누수나 결함 여부를 확인했습니다.

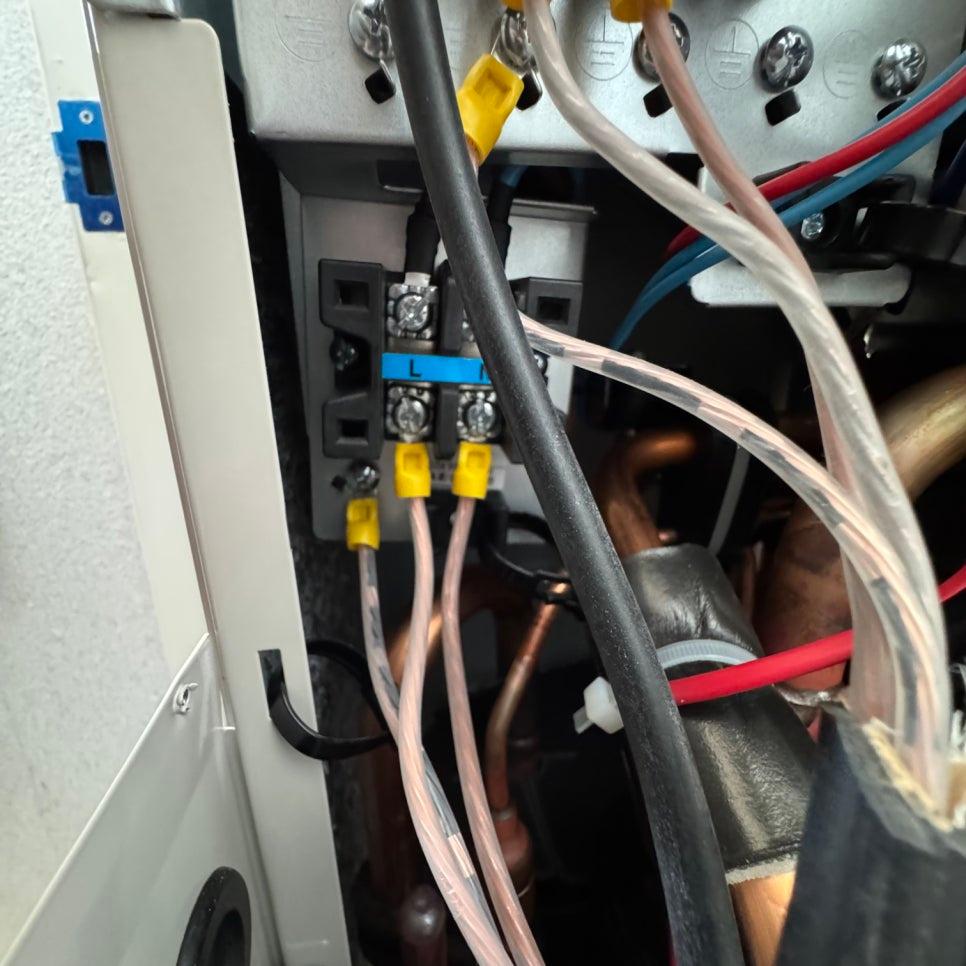

노란색 접속 클립으로 연결된 전기 배선 부위입니다. 전력 부하를 방지하기 위해 각 실내기별로 차단기를 분리하고, 접지 상태를 점검해 전기적 안정성을 확보했습니다.

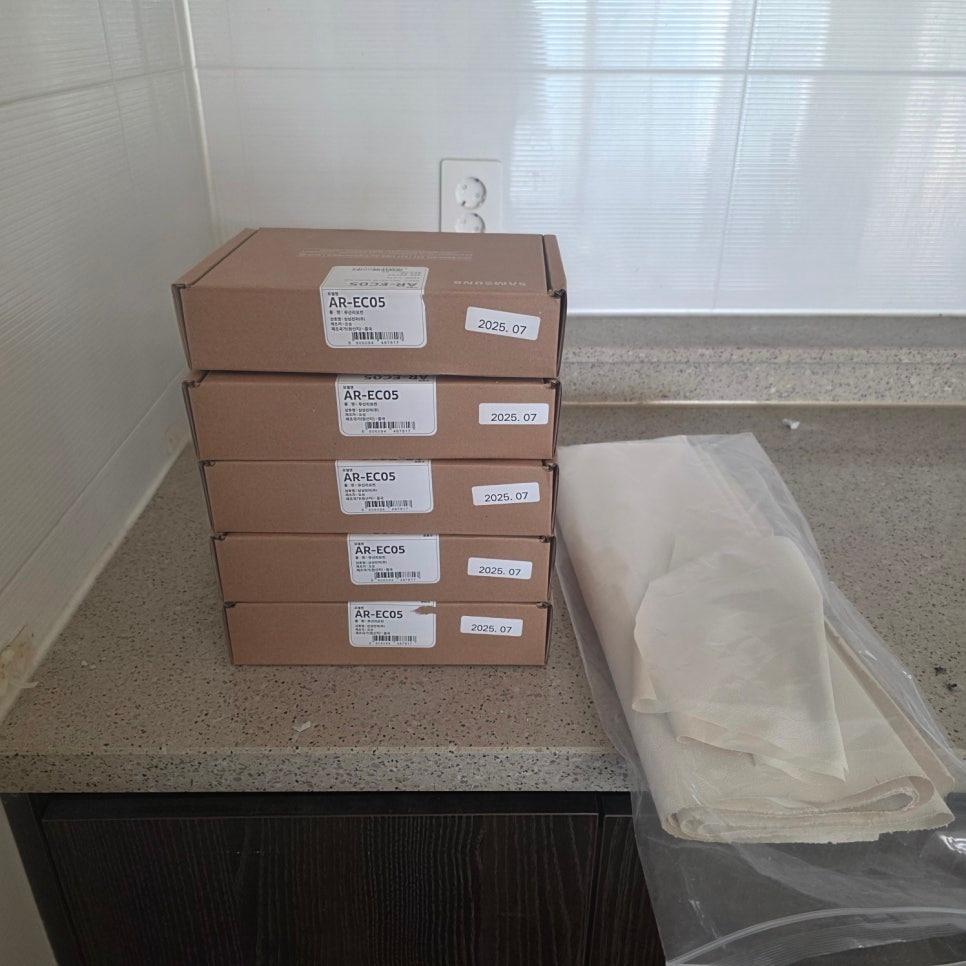

카운터 위에 AR-EC05 상자 5개와 보호 천이 준비되어 있습니다. 규격에 맞는 자재를 미리 분류해 두어야 현장에서 오차 없이 신속하게 조립 및 설치가 가능합니다.

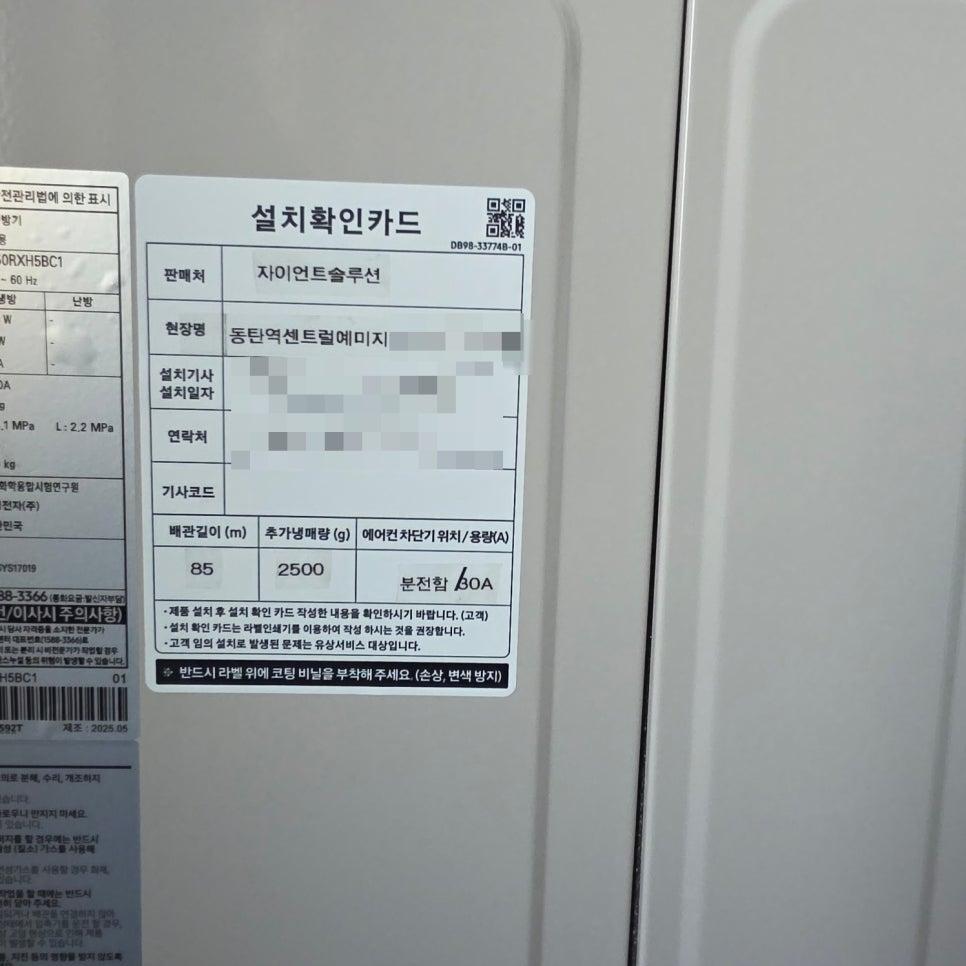

전자제품 라벨 표면에 설치확인카드가 부착된 상태입니다. 기기 자체의 정상 작동 여부와 설치 규정 준수 여부를 최종적으로 기록하고 확인하는 절차입니다.

배관이 복잡하게 꺾이면 냉매 흐름이 저하되어 전력 소모가 늘어날 수 있습니다. 이를 방지하기 위해 천장 내부의 직선 경로를 최대한 확보하고, 단열 보강을 통해 결로 발생 위험을 낮추는 작업이 선행되어야 합니다.

입주 전 단계에서 벽체 구조와 분전함 용량을 미리 점검하고, 전용 회선 추가 구성 여부를 결정하는 것이 중요합니다. 특히 AR-EC05와 같은 전용 자재의 수량을 정확히 파악해 준비해야 공정 차질을 막을 수 있습니다.

동탄역 센트럴예미지 아파트의 거실과 각 방에 맞춤 설계를 적용해 실내기 설치와 전기 설비 보강을 마쳤습니다. 현재 모든 기기의 설치 확인 및 작동 점검이 완료된 상태입니다.

전용 회선 구성과 AR-EC05 자재 준비가 필요한 환경이라면, 천장 내부의 직선 경로 확보 가능 여부를 먼저 확인해 보세요.

이 글은 반셀끝 편집부가 정리했습니다.
