냉매 흐름의 직진성을 확보한 배관 설계와 전용 회선 구성 | 수원 SK스카이뷰

수원 SK스카이뷰 아파트 입주 전 시점에 진행된 시스템에어컨 설치 현장입니다. 안녕하세요.

천장 속 배관이나 전기 라인은 한 번 닫으면 수정하기 어렵기에 처음부터 정밀하게 설계하는 것이 중요하죠. 어떤 경로로 라인을 잡고 전기 안정성을 확보했는지 순서대로 짚어볼게요.

작업 시작 전 현장 식별을 위해 벽면에 번호판과 표시물을 부착했습니다. 입주 전 빈 집 상태에서 시공하면 벽체와 천장 상태가 그대로 드러나 실내기 위치 선정과 배관 경로를 더 유연하게 설계할 수 있습니다.

천장에 공기 순환 장치를 배치하고 주변 창호와 조명 위치를 확인하는 과정입니다. 거실에는 풍량을 넓게 퍼뜨릴 수 있는 벽걸이형 실내기를, 각 방에는 개별 온도 제어가 가능한 유닛형 시스템을 적용해 공간별 온도 차이를 조절하도록 설계했습니다.

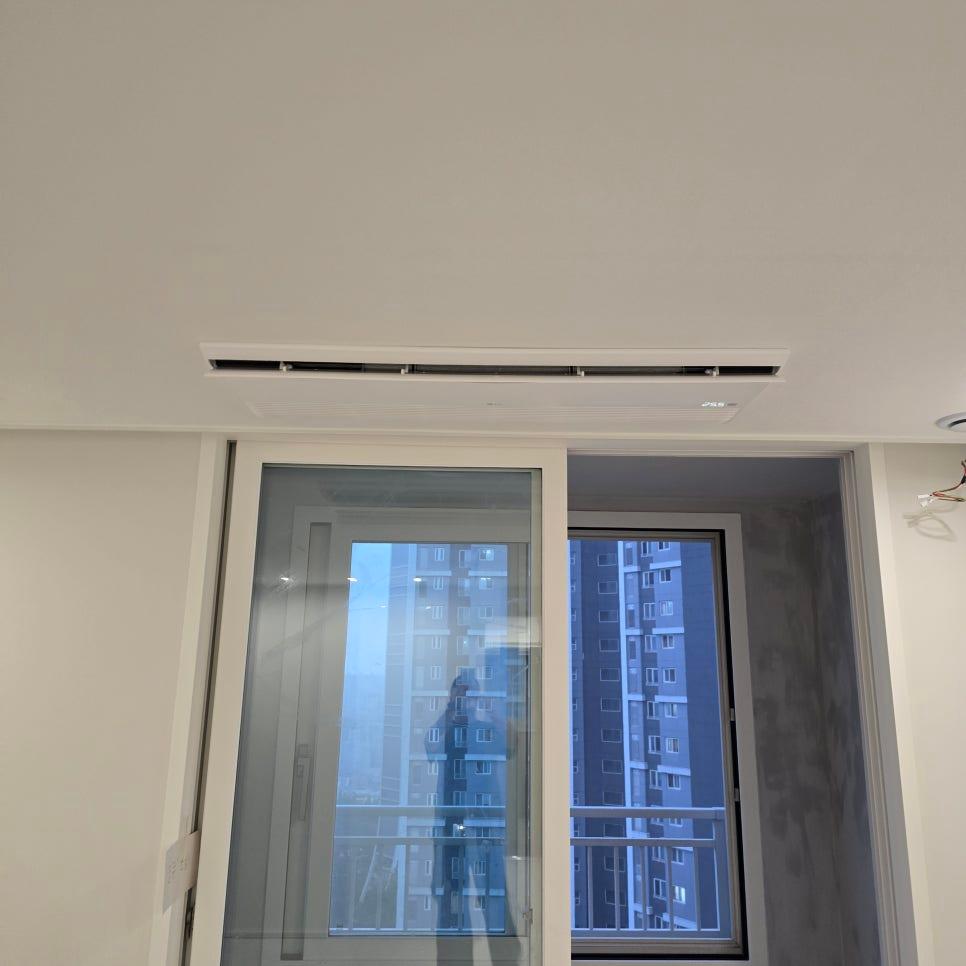

창문 근처 천장에 공기 순환 장치를 설치하며 외부 빛이 들어오는 지점을 확인합니다.

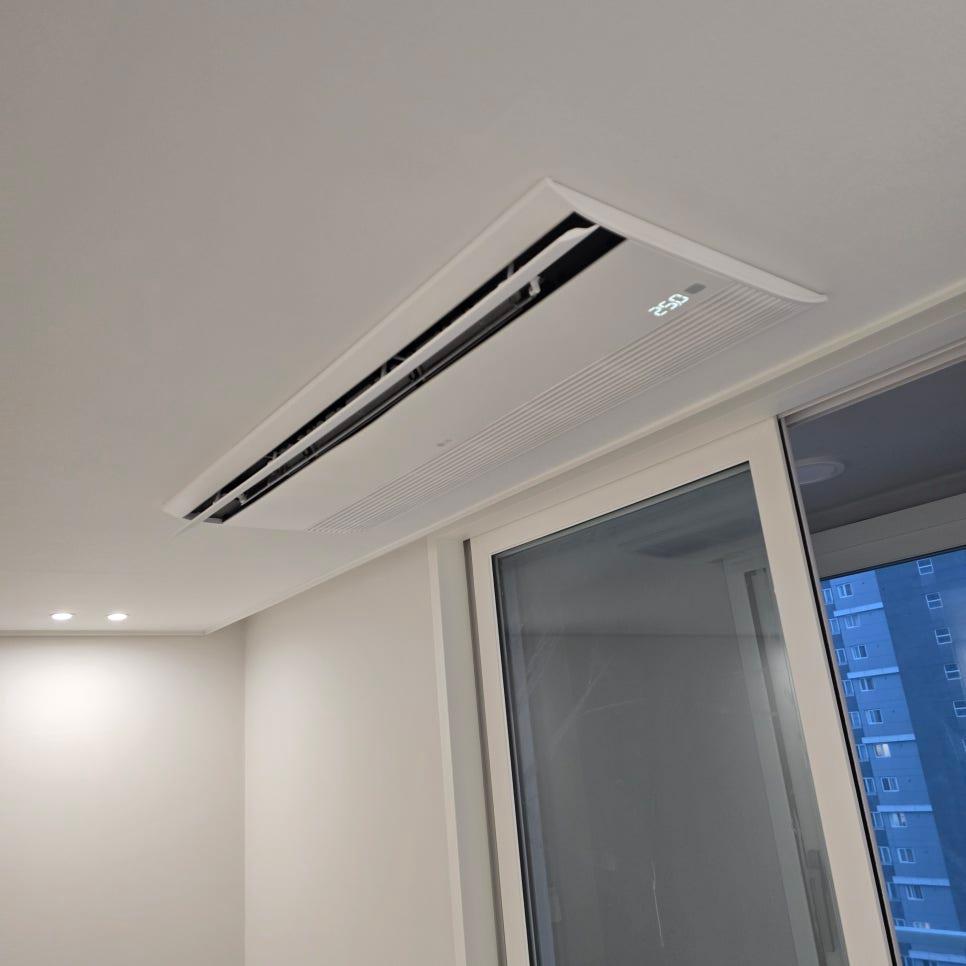

설치가 완료된 공기 조절 장치와 창호가 맞물린 모습입니다. 실내기 위치가 창호 프레임과 간섭 없이 배치되어 천장 라인이 정돈된 상태로 마감되었습니다.

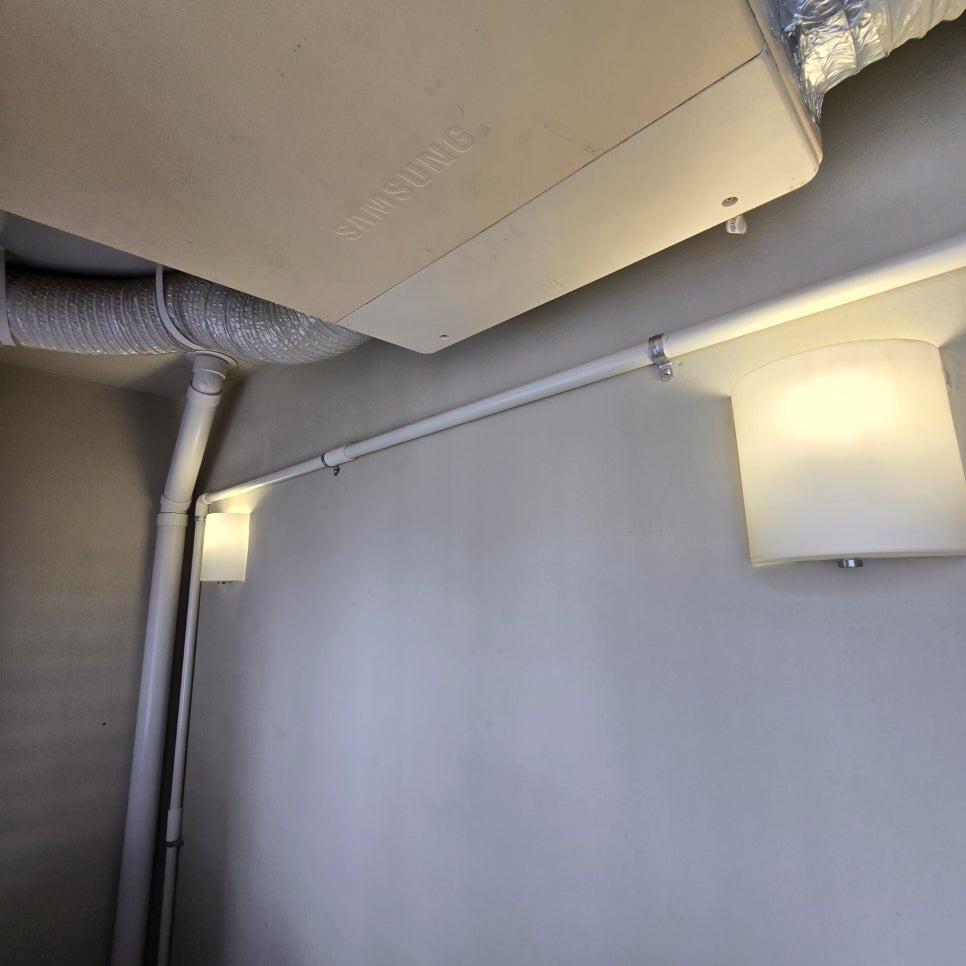

삼성 브랜드의 공기 조절 장치와 함께 은색 알루미늄 호일로 감싸진 배관이 노출된 시공 과정입니다. 배관은 곡선이나 꺾임이 반복되면 냉매 흐름이 저하되어 에너지 손실이 발생하므로, 도면을 바탕으로 최대한 직선 연결을 확보해 냉방 효율을 높였습니다.

창호 메쉬망 표면의 상태를 점검하는 모습입니다. 외부 공기가 유입되는 경로와 창호의 밀폐 상태를 확인하며 설치 과정에서 발생할 수 있는 변수를 체크했습니다.

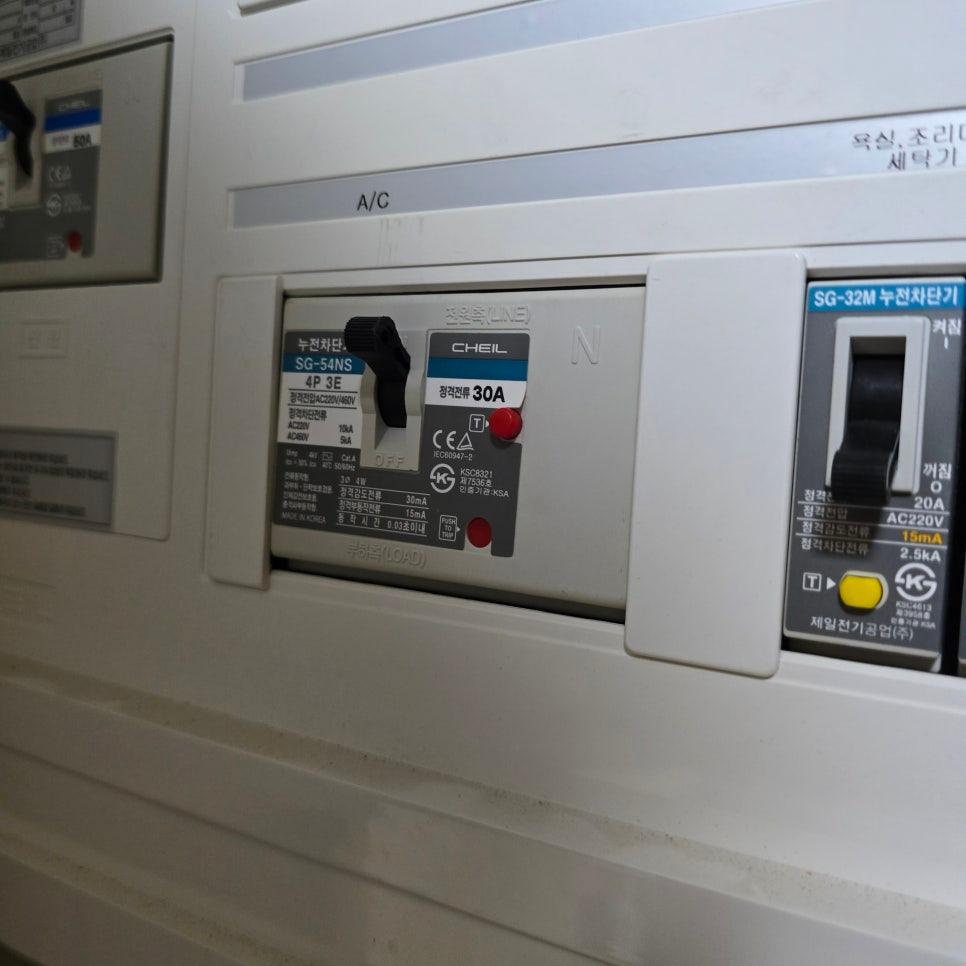

공기 조절 장치와 전기 스위치 연결 부위를 세밀하게 조정하는 단계입니다. 시스템에어컨은 전력 소모량이 크기 때문에 일반 콘센트 연결 시 과부하 위험이 있어, 전용 회선 구성이 필수적입니다.

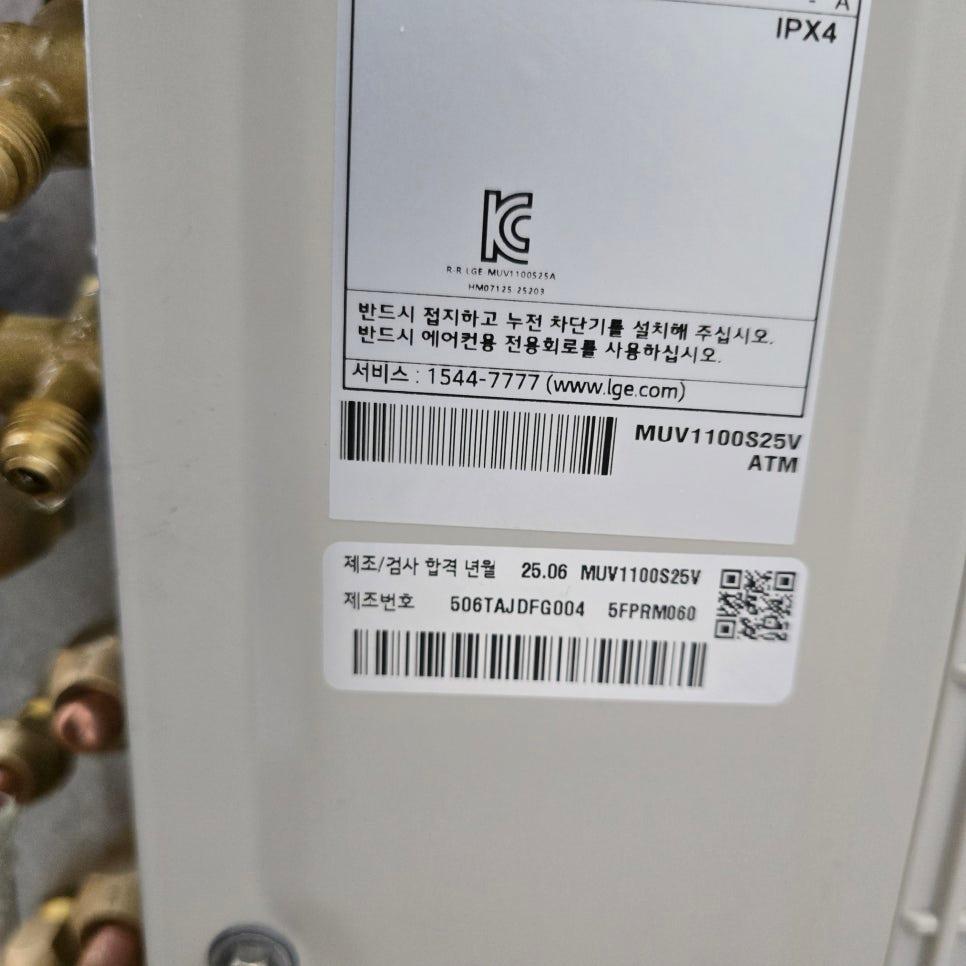

기계 부품의 라벨과 금속 연결부를 확인하며 체결 상태를 점검합니다. 보이지 않는 곳의 연결 품질이 장기적인 유지관리 편의성을 결정하기 때문에 접속부 하나하나를 다시 확인하며 작업을 이어갔습니다.

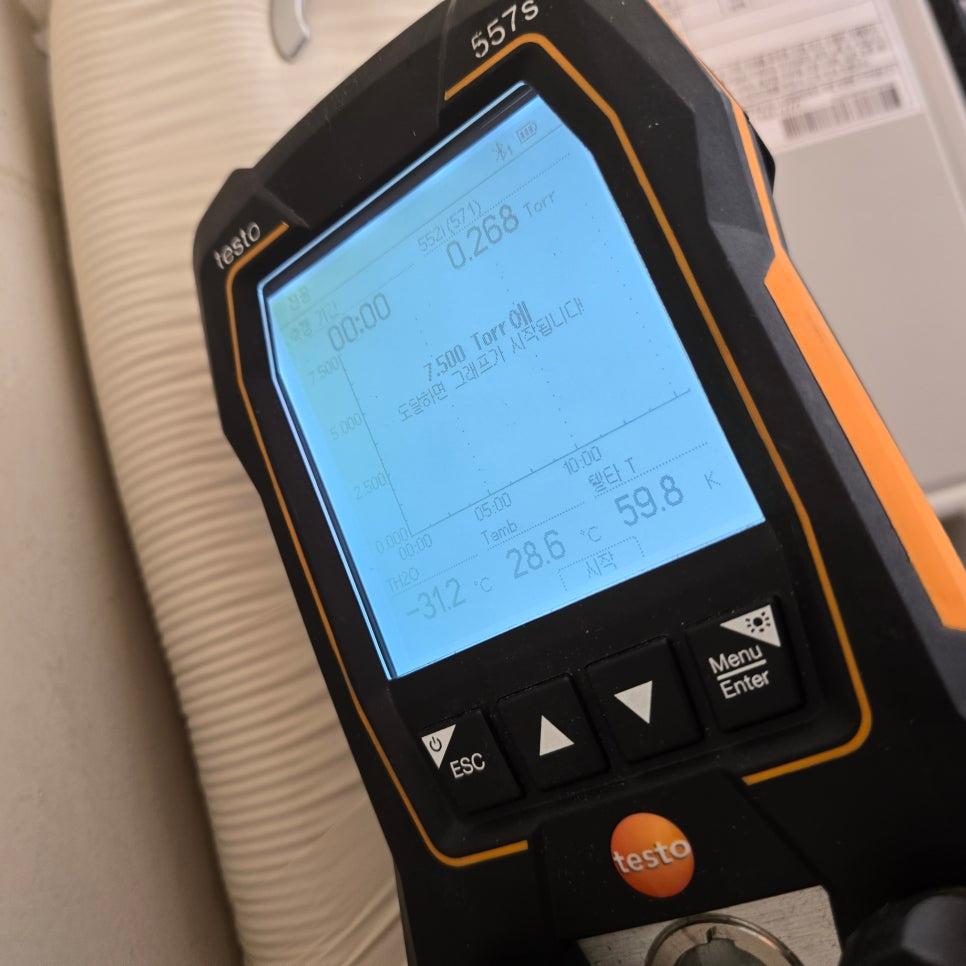

테스토 557S 측정기를 사용해 수치를 확인하는 과정입니다. 정밀 측정기를 통해 시스템의 정상 작동 여부와 냉매 압력 등을 객관적으로 검증하여 시공 품질을 확인했습니다.

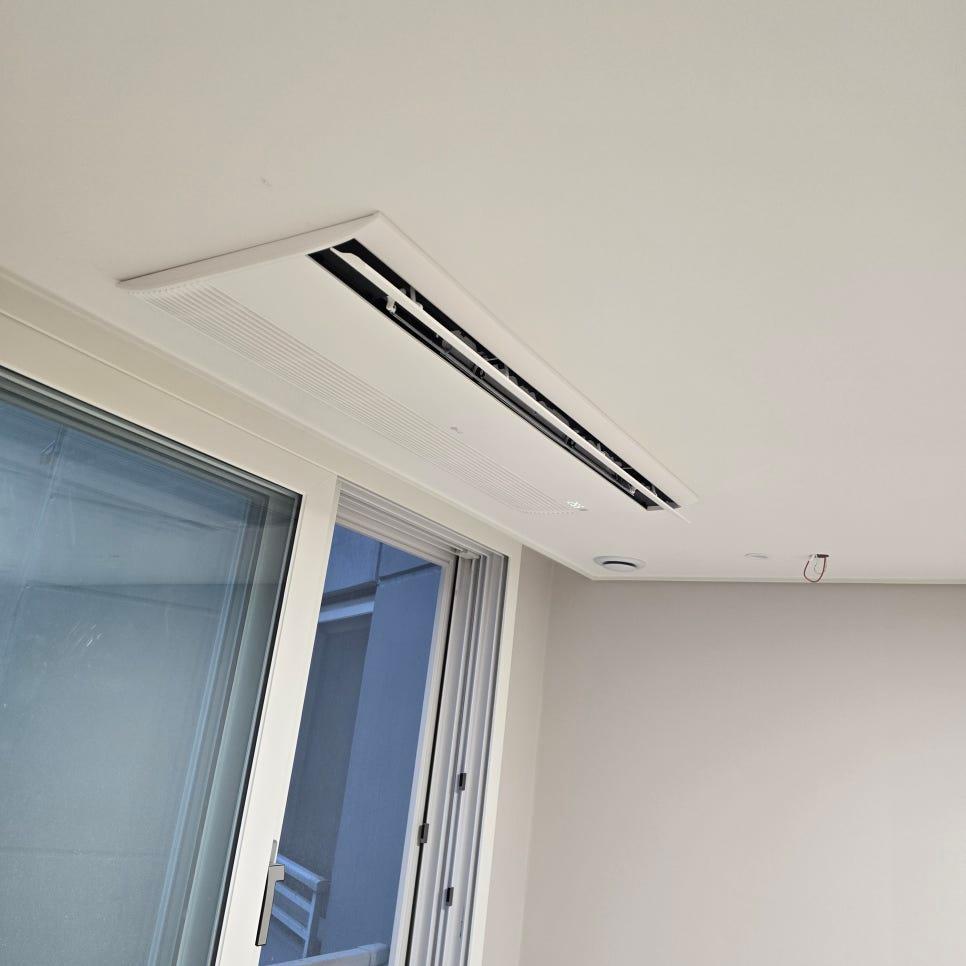

천장에 설치된 공기 순환기와 창문이 함께 보이는 모습입니다. 실내기에서 나오는 냉기가 창가 쪽의 열기를 효과적으로 제어할 수 있도록 배치 각도를 최종적으로 맞췄습니다.

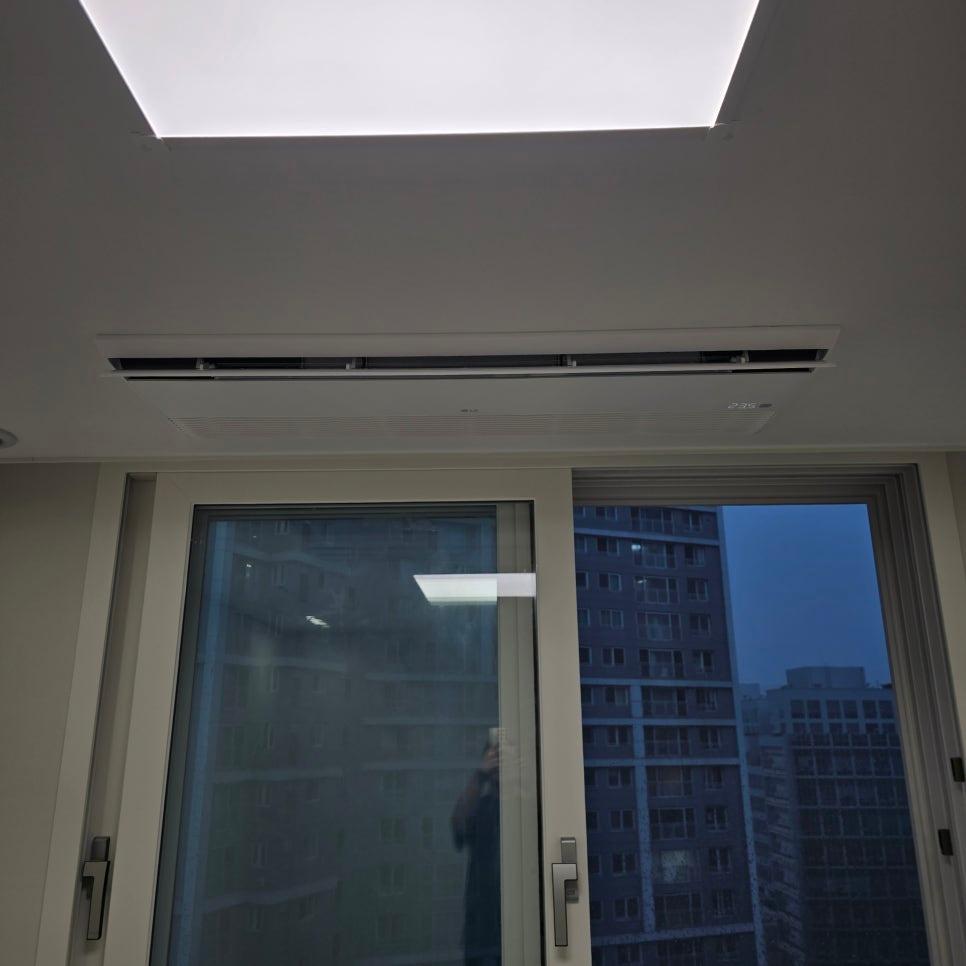

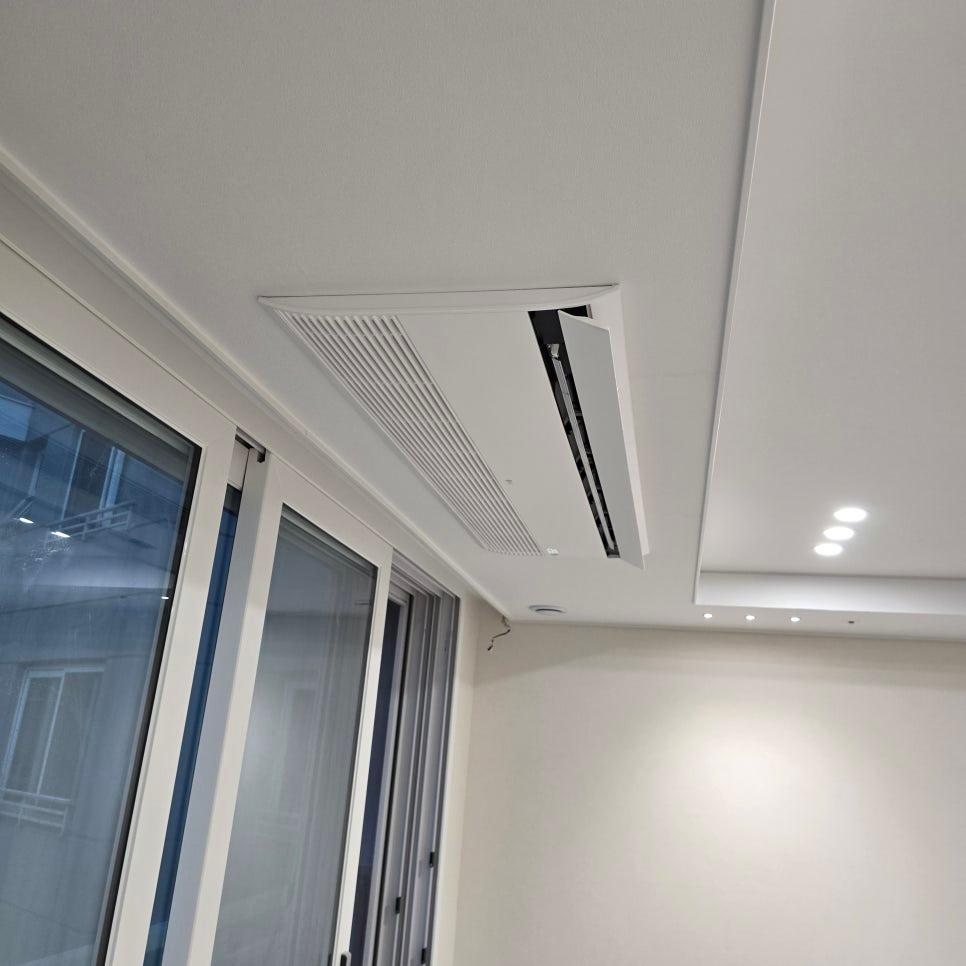

라이트 박스와 공기 순환기가 설치된 천장 모습과 외부 건물이 보이는 창호가 보입니다. 천장 내부의 전기 배선과 배관 라인이 겹치지 않도록 경로를 분리해 전기적 안정성을 확보했습니다.

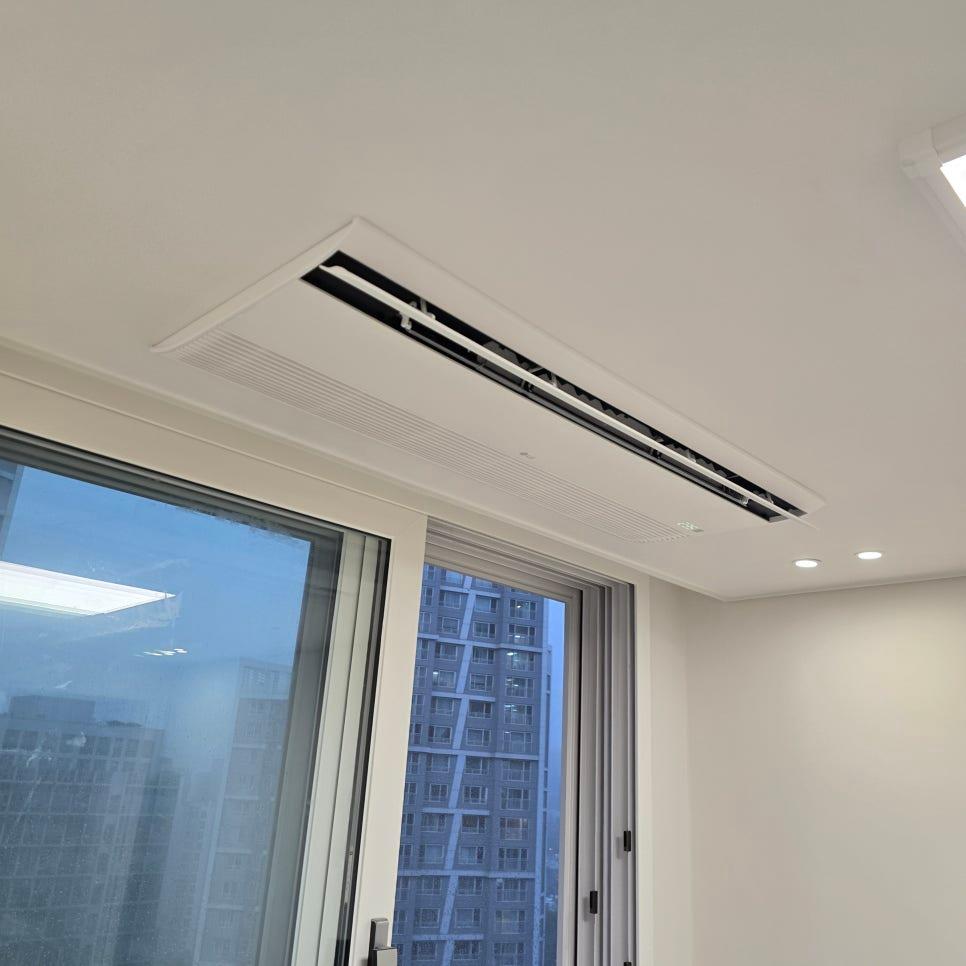

고층 건물이 보이는 창문 옆으로 공기 순환 장치가 설치된 최종 모습입니다. 세대 분전함의 부하 용량을 분석해 개별 차단기를 새롭게 구성함으로써 전력 과부하 가능성을 낮추는 전기 시공까지 마쳤습니다.

이번 현장은 거실 벽걸이형 실내기와 각 방의 유닛형 시스템 설치, 그리고 이를 뒷받침하는 전용 회선 및 직선 배관 설계가 핵심이었습니다. 현재 모든 장비의 설치와 전기 배선 작업이 완료된 상태입니다.

삼성 브랜드의 실내기와 테스토 557S 측정기를 활용한 검증 과정처럼, 보이지 않는 배관의 직진성과 전용 차단기 구성 여부를 먼저 확인해 보세요.
