비파괴 시공으로 마감 손상을 줄인 천장형 냉방 설계 | 힐스테이트 몬테로이 2단지

용인시 수지구 동천동 힐스테이트 몬테로이 2단지 신축 단지의 입주 전 냉방 설비 작업입니다. 안녕하세요. 이미 내부 마감재가 완성된 상태에서 진행된 만큼, 인테리어 손상을 최소화하는 정밀한 설계와 비파괴 시공 방식이 적용된 현장입니다.

천장 몰딩이나 벽지가 이미 시공된 신축 아파트에서는 작은 절단 실수 하나가 눈에 띄는 흔적으로 남기 마련이죠. 어떤 경로로 배관을 배치하고 실내기를 안착시켰는지 그 과정을 따라가 볼게요.

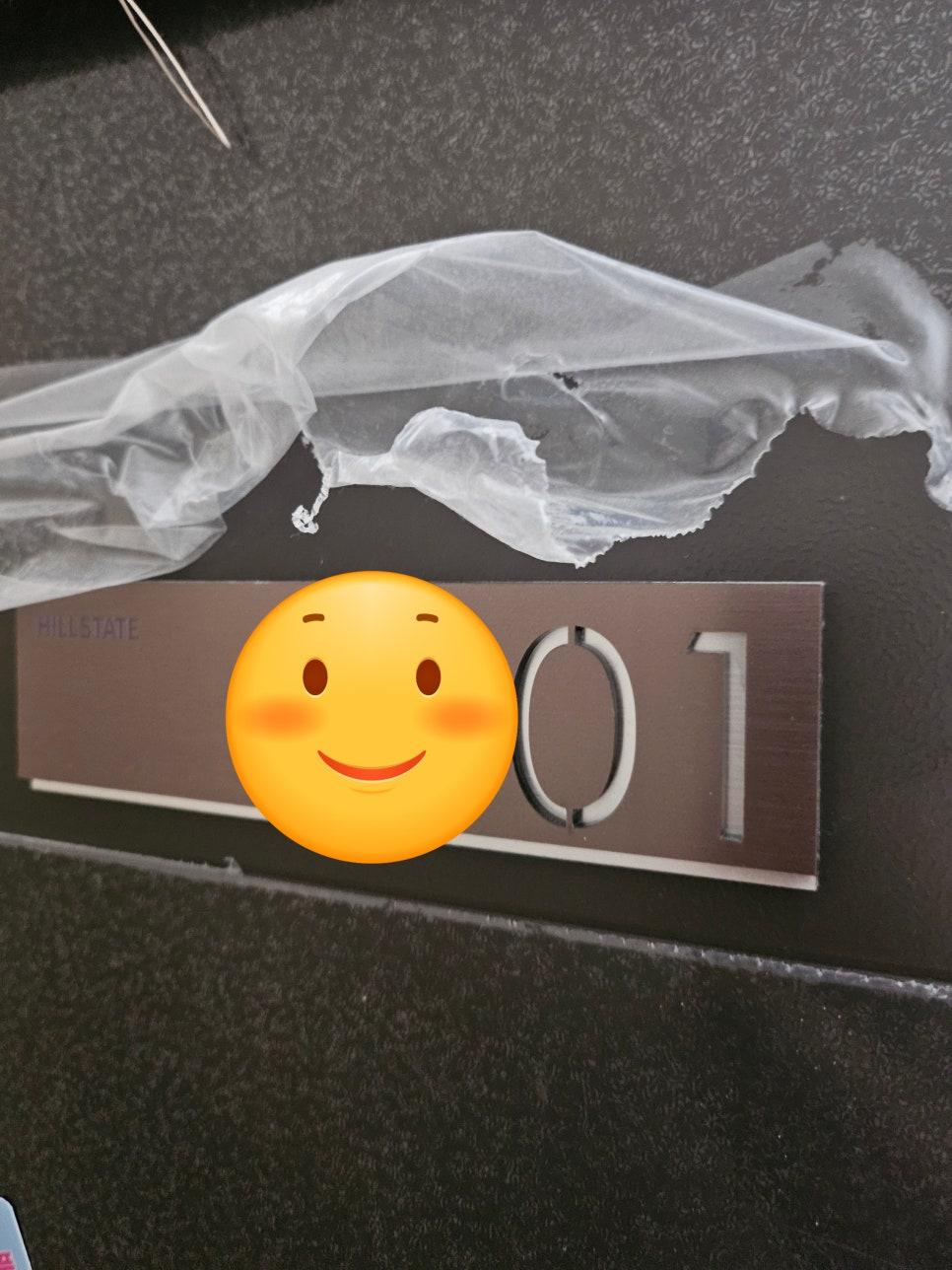

작업 시작 전 문판에 표시된 세대 번호를 확인하고 투명 플라스틱 봉투로 보양 작업을 진행했습니다. 신축 세대의 경우 기존 마감재를 보호하는 것이 우선이기에, 이동 경로와 작업 지점에 꼼꼼한 보양 처리를 거쳐 오염을 방지했습니다.

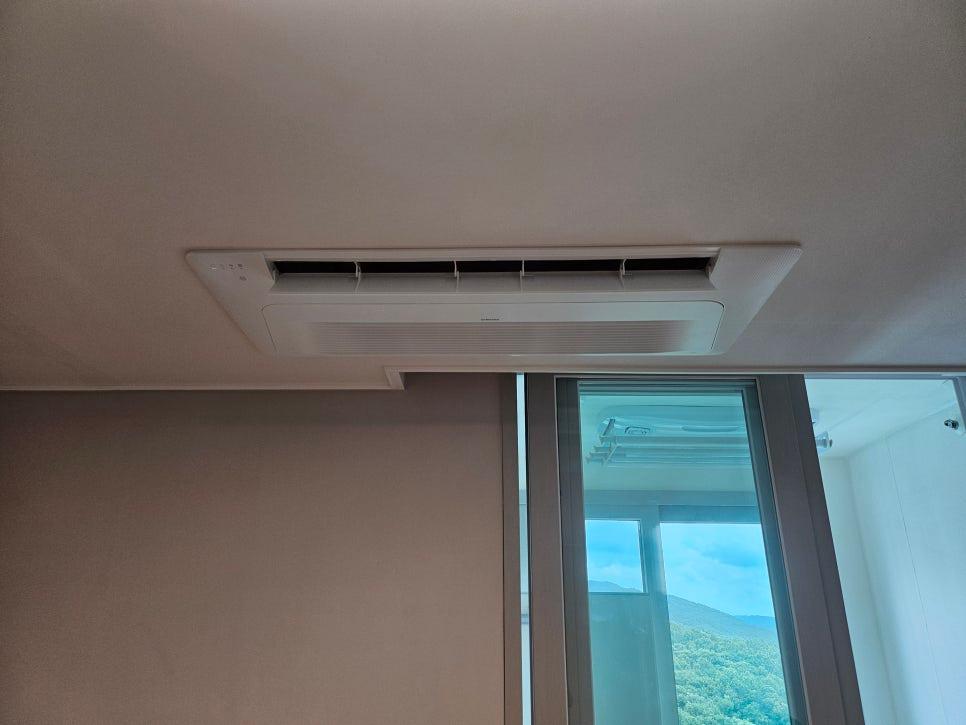

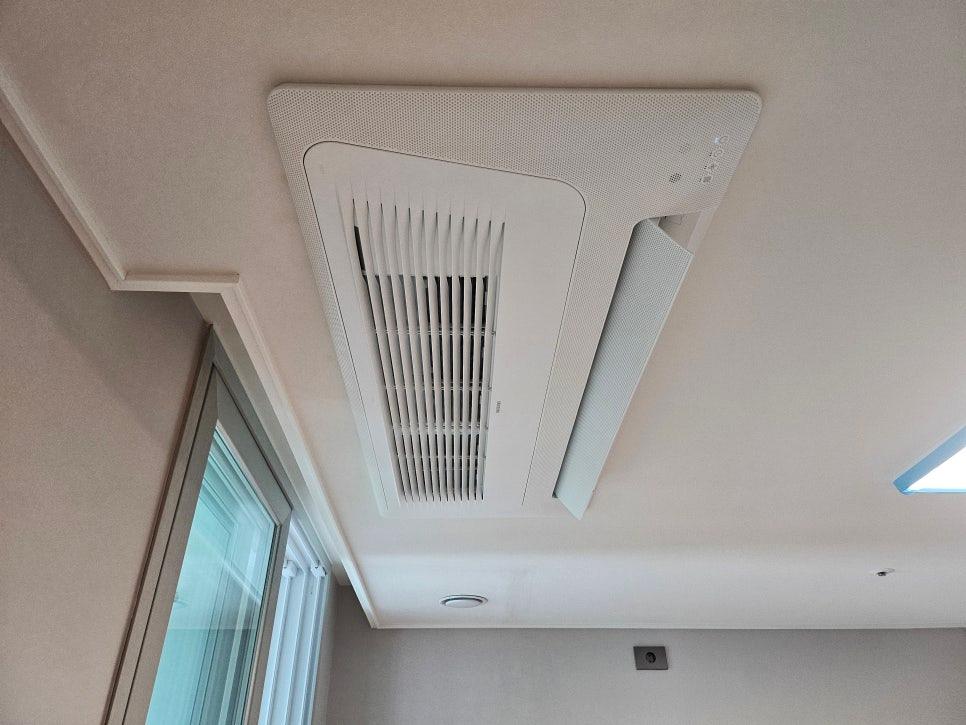

천장형 실내기가 안착된 모습입니다. 거실과 같이 넓은 공간에는 공기 순환 속도가 빠른 고출력 기종을 배치하고, 침실이나 자녀방에는 소음과 온도 편차가 적은 기종을 선택해 공간별 용도에 맞게 설계를 차별화했습니다.

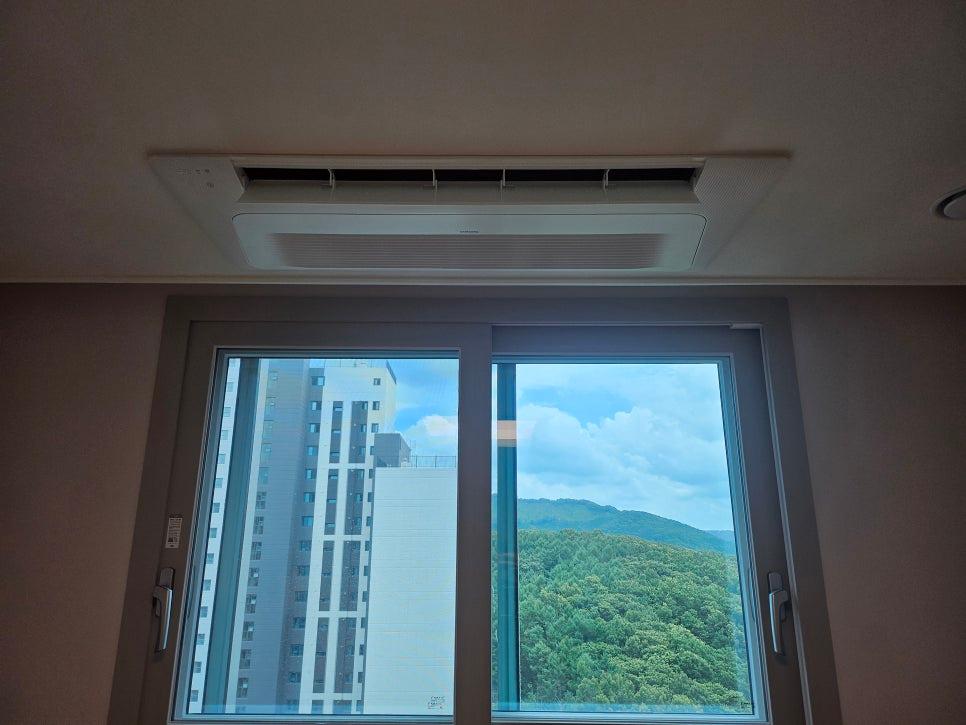

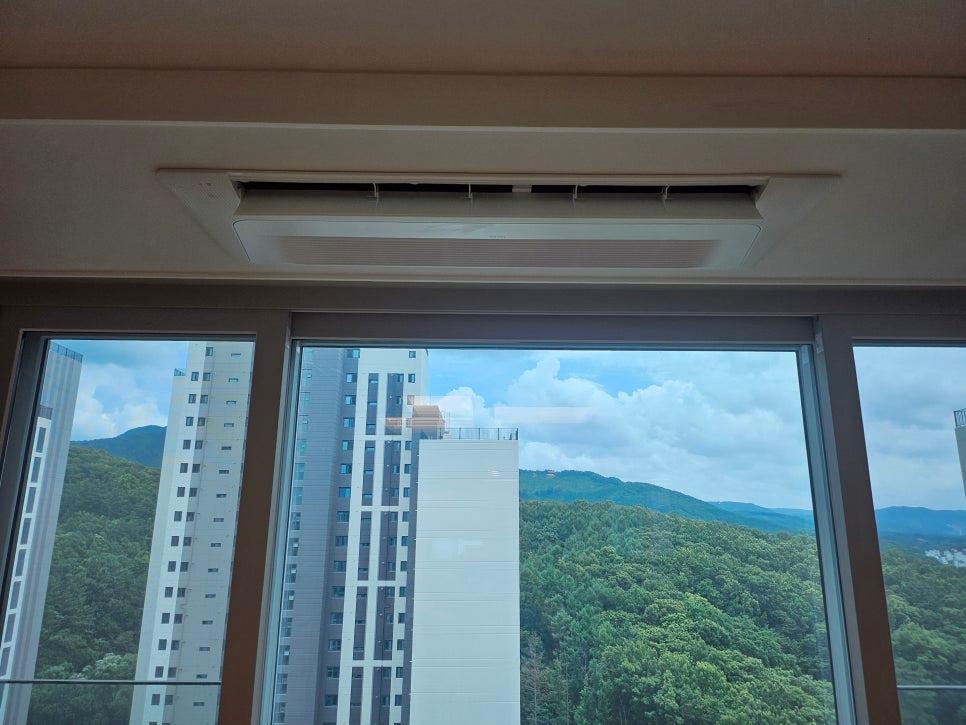

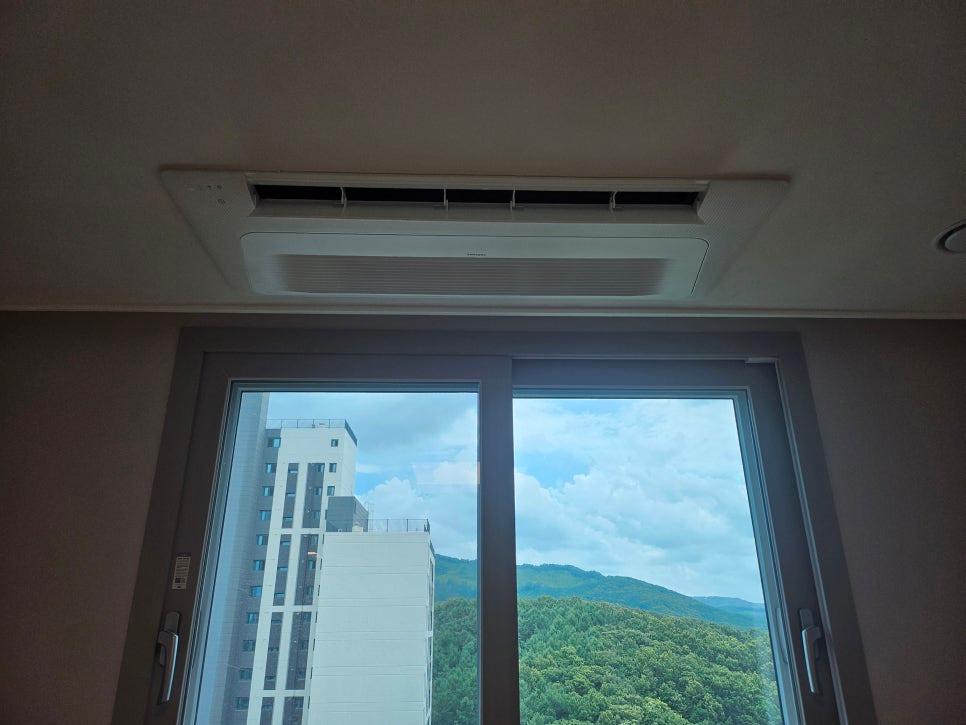

창호 근처 천장에 설치된 공기 조절 장치와 외부 전경이 보입니다. 창가 쪽은 외부 기온의 영향을 직접 받는 지점이기에, 냉방 효율을 고려해 실내기 위치를 정밀하게 잡는 것이 중요합니다. 비파괴 시공을 통해 외관상 설치 흔적이 거의 남지 않도록 마무리했습니다.

그런데 천장 높이 차이가 있거나 곡선형 몰딩이 적용된 구간은 배관 경로를 잡기가 까다롭습니다. 그래서 사전 실측 데이터를 바탕으로 최소 절단 경로를 계획해 천장 마감 상태를 그대로 유지했습니다.

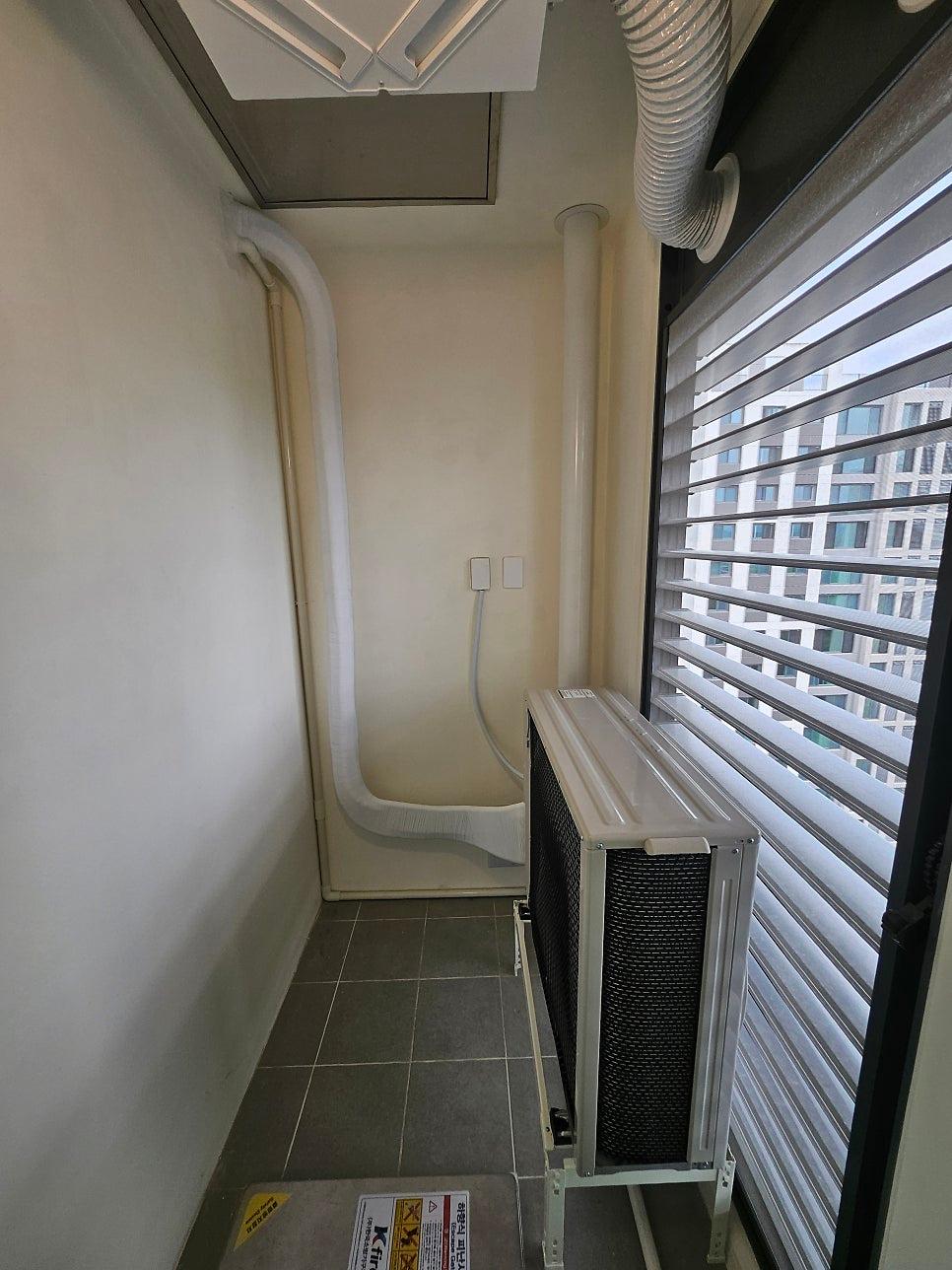

벽면에 노출된 흰색 배관과 외부 유닛, 전기 스위치가 보입니다. 실내기와 실외기를 잇는 배관 라인은 최단 거리로 설계하되, 벽면 타일이나 창호 프레임에 간섭이 생기지 않도록 배치하여 시공 흔적을 줄였습니다.

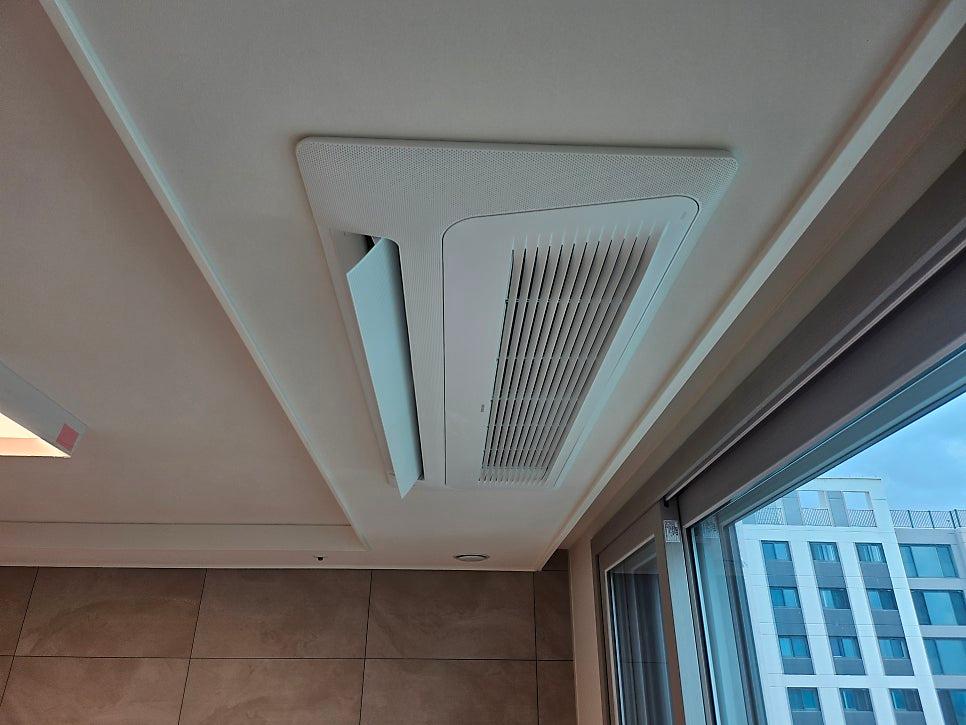

천장 공기 순환기와 벽면 타일 마감이 맞닿은 지점입니다. 타일 마감이 완료된 상태에서 설비를 추가하는 작업이기에, 접합부의 정밀한 타공과 마감이 전체적인 미관을 결정짓습니다.

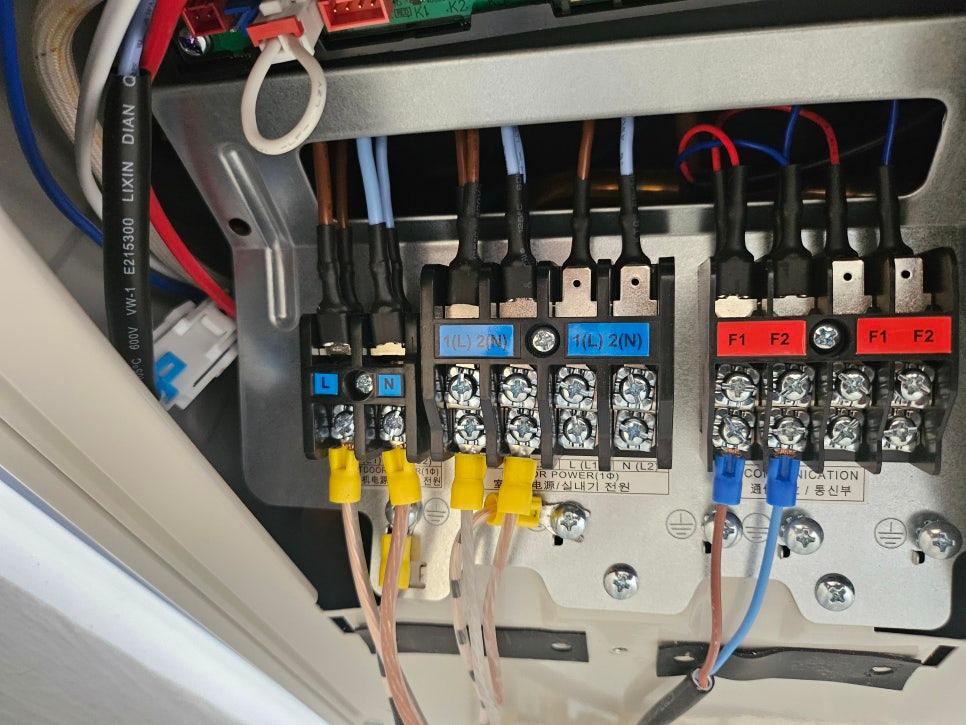

전기 박스 내부의 전선과 접점이 연결된 디테일입니다. 보이지 않는 곳의 배선 연결이 느슨하면 추후 작동 이상이나 전력 손실의 원인이 됩니다. 접속부를 하나하나 확인하며 결선 작업을 진행했습니다.

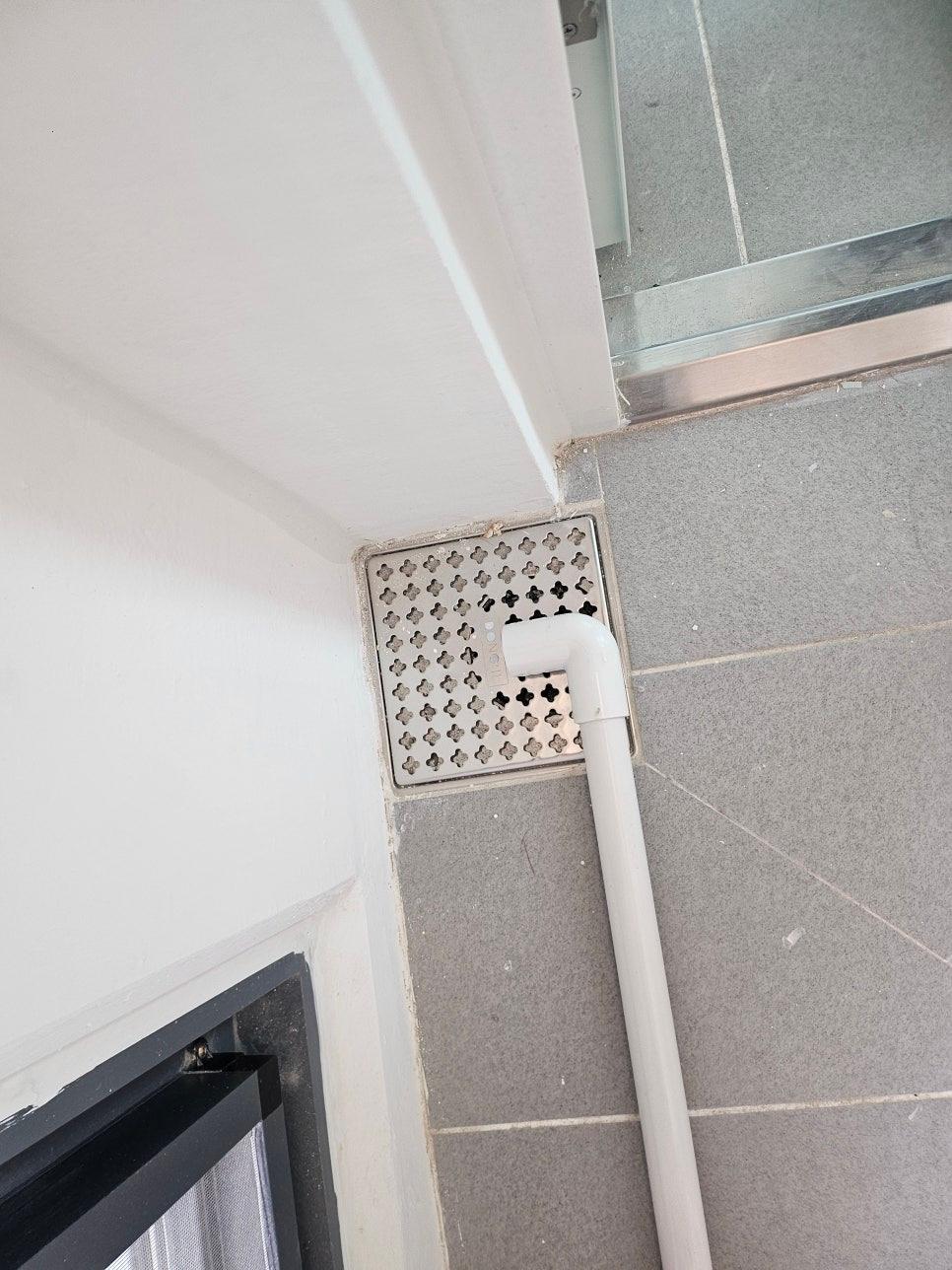

회색 타일 바닥과 흰색 벽면 사이에 설치된 금속 격자형 배수구와 PVC 배수관입니다. 응축수가 흐르는 드레인 배관은 구배(기울기)가 정확해야 물 고임이나 역류 현상을 막을 수 있어, 수평을 세밀하게 맞추어 고정했습니다.

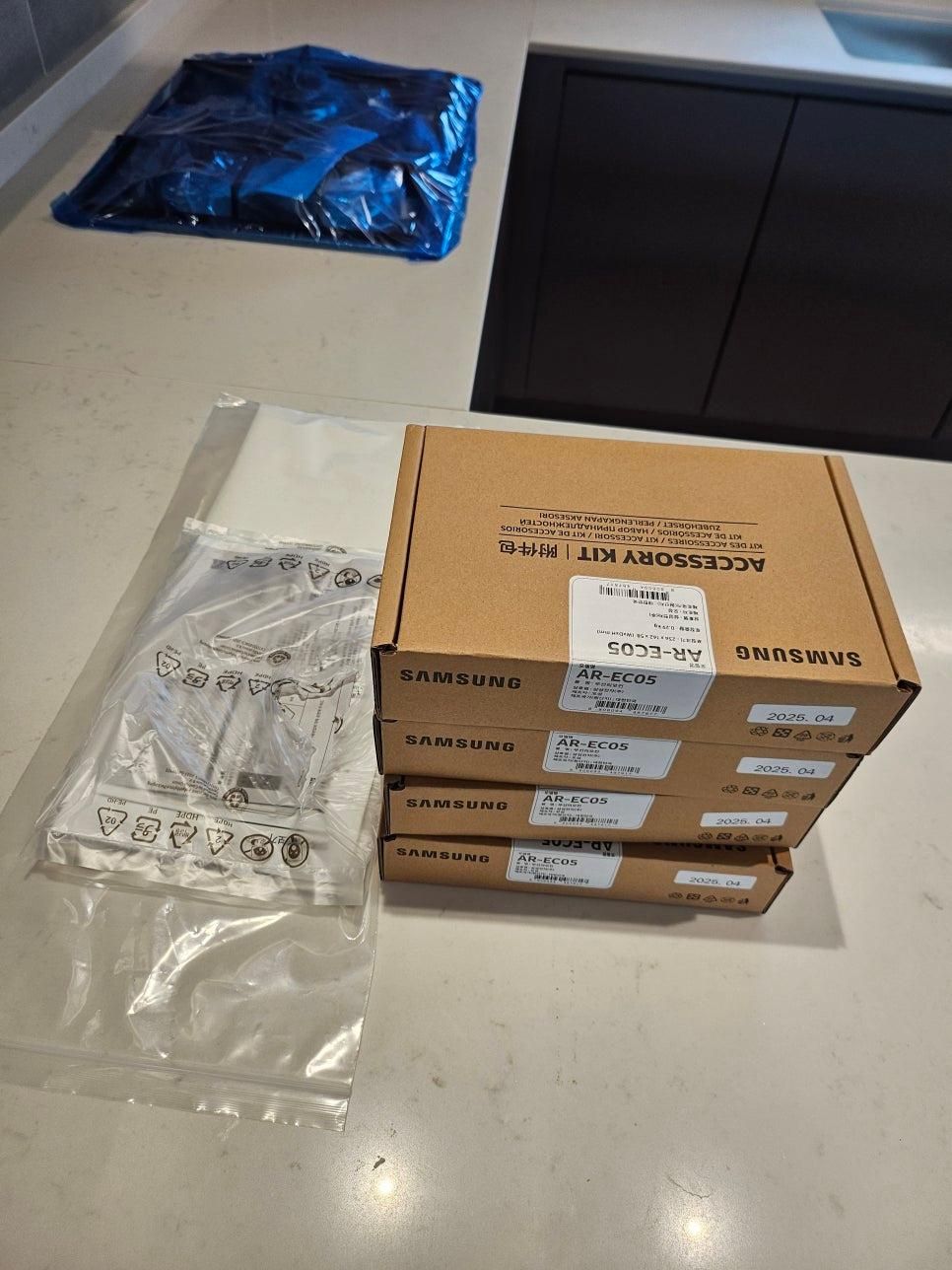

대리석 바닥 위에 삼성 AR-ECOS 액세서리 키트 상자와 부품들이 준비되어 있습니다. 정품 자재를 사용해 규격에 맞는 설치를 진행하며, 부품 하나하나가 제 위치에 체결되었는지 확인하는 과정이 필수적입니다.

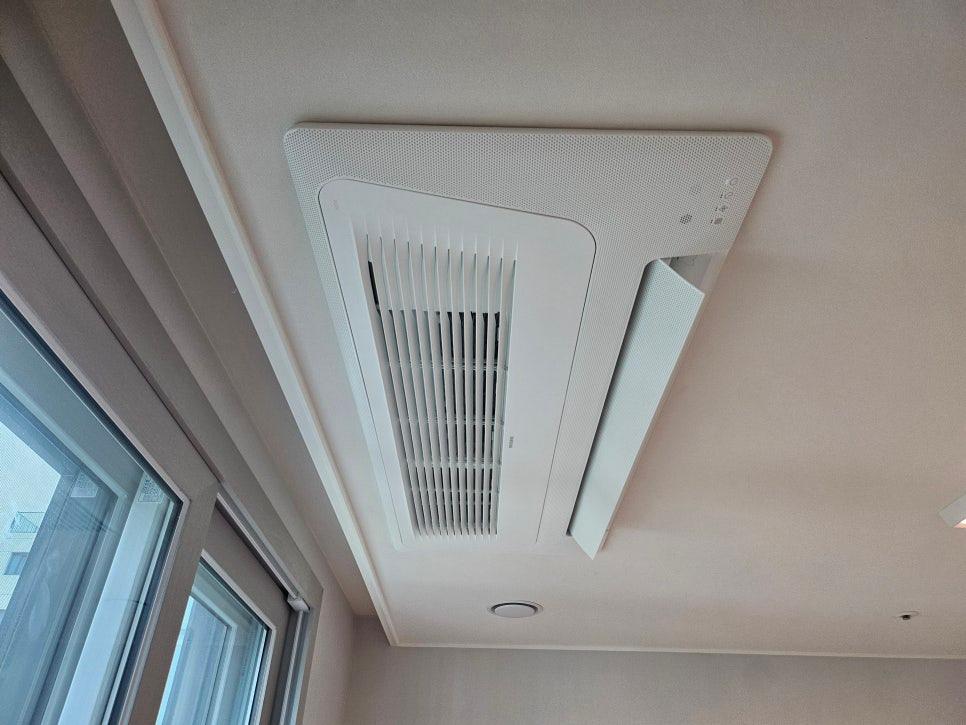

최종적으로 천장에 안착된 흰색 공기 순환기의 모습입니다. 천장면과 실내기 테두리가 밀착되어 단차가 드러나지 않도록 마감했으며, 작동 테스트를 통해 냉매 누설이나 배관 이탈 여부를 점검했습니다.

신축 아파트의 비파괴 시공을 계획하신다면, 천장 높이와 몰딩의 형태를 미리 파악해 최소 절단 경로를 설계하는 것이 중요합니다. 특히 삼성 AR-ECOS 액세서리 키트와 같은 전용 자재의 규격이 현장 구조와 맞는지 사전 실측 단계에서 확인하시길 권합니다.

용인 힐스테이트 몬테로이 2단지 세대의 거실과 각 방에 맞춤형 실내기를 배치하고, 배관 및 드레인 설비를 마쳤습니다. 현재 모든 기기의 작동 상태와 마감면의 정돈 상태가 확인된 단계입니다.

삼성 AR-ECOS 액세서리 키트를 활용한 정밀한 설계로 입주 전 냉방 준비를 마쳐보세요.
