파주시 운정신도시의 운정경남아너스빌디원 아파트, 입주 전 공실 상태에서 시스템에어컨 설비를 진행한 현장입니다. 안녕하세요.

천장 내부의 배관 경로를 잡는 일은 눈에 보이지 않아 판단이 쉽지 않죠. 어떤 기준으로 설계를 진행하고 전기 설비를 구성했는지 순서대로 짚어볼게요.

작업 시작 전, 세대별 도면을 분석해 창 위치와 외벽 두께, 채광 방향을 먼저 확인했습니다. 특히 온도 편차가 생기기 쉬운 코너방이나 햇볕이 강한 공간은 냉방 효율을 높일 수 있는 제품 배치와 배관 노출을 최소화하는 구조를 설계에 반영했습니다.

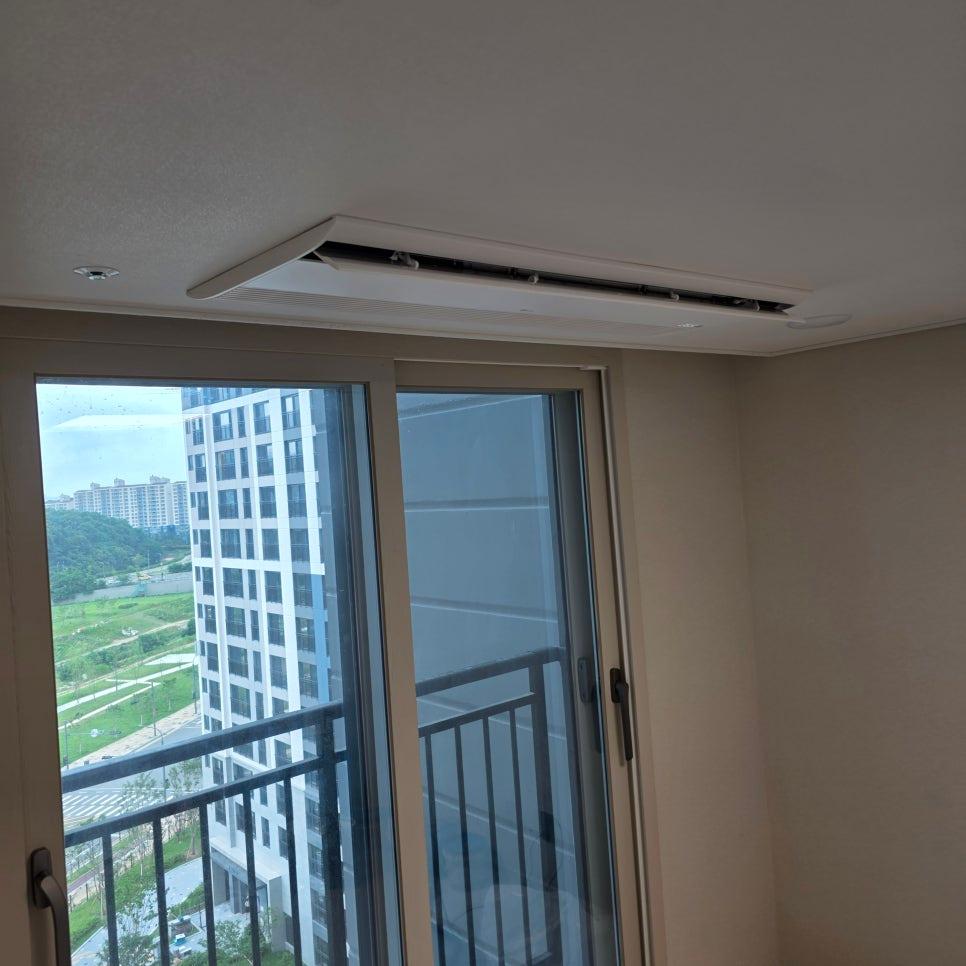

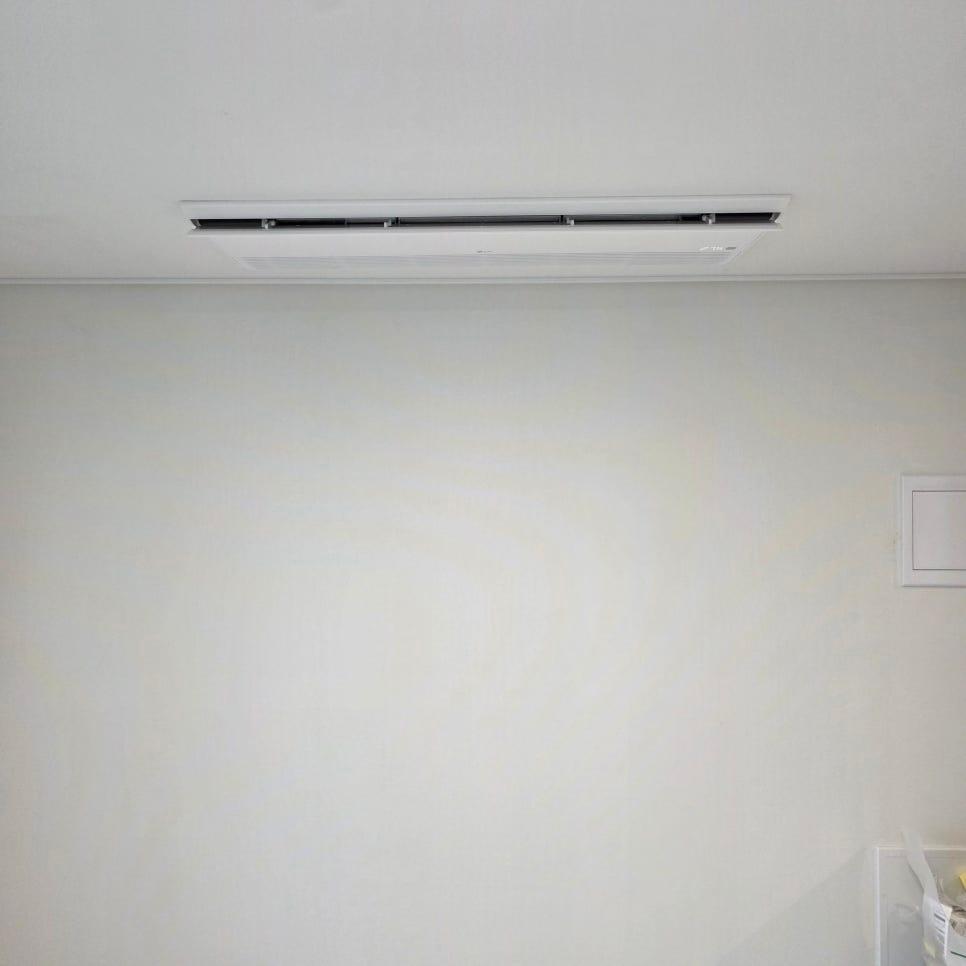

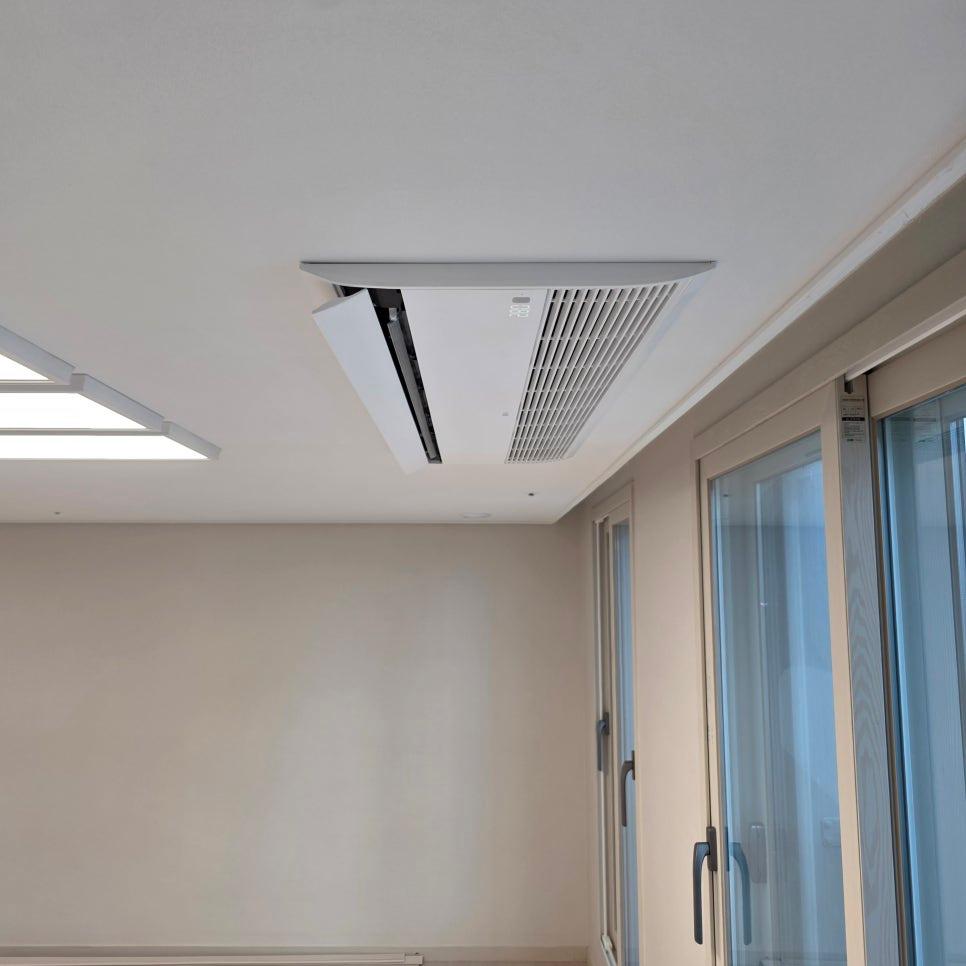

설계된 위치에 맞춰 실내기를 배치했습니다. 단순히 기기를 설치하는 것에 그치지 않고, 실제 사용자가 체감하는 냉방 효율을 고려해 공기 흐름이 원활한 지점을 선정해 고정했습니다.

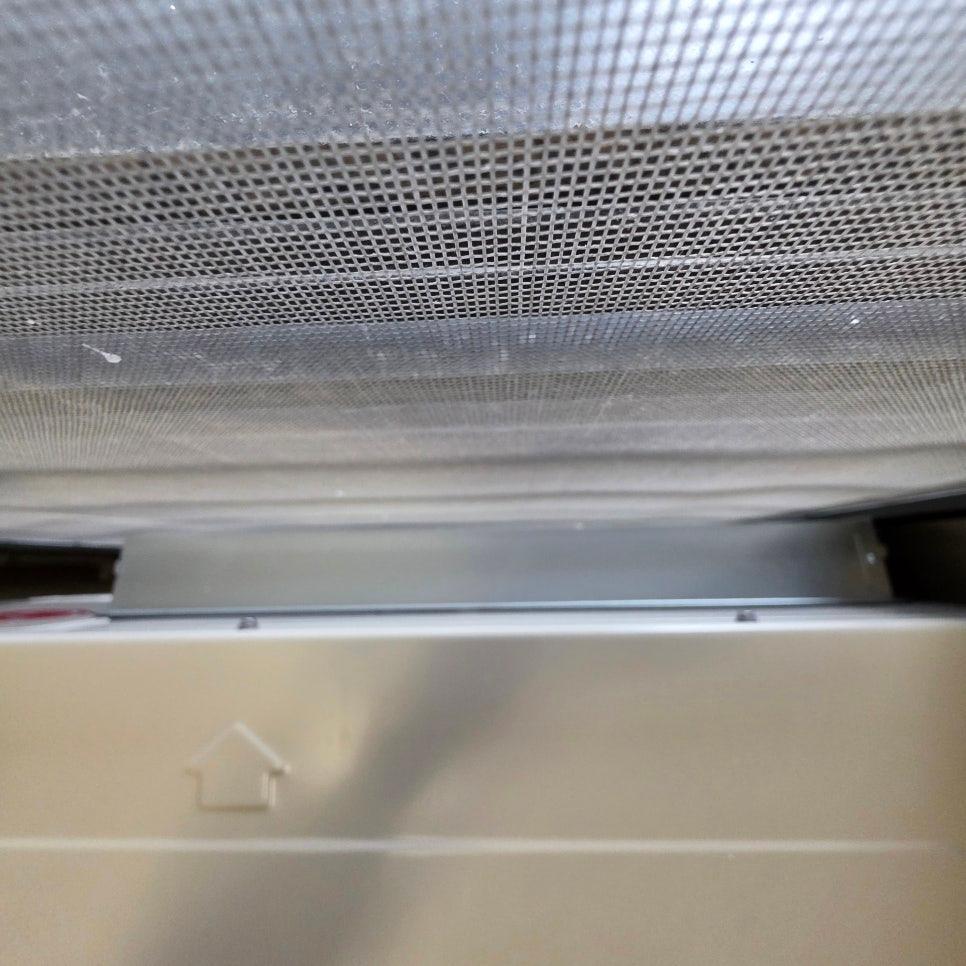

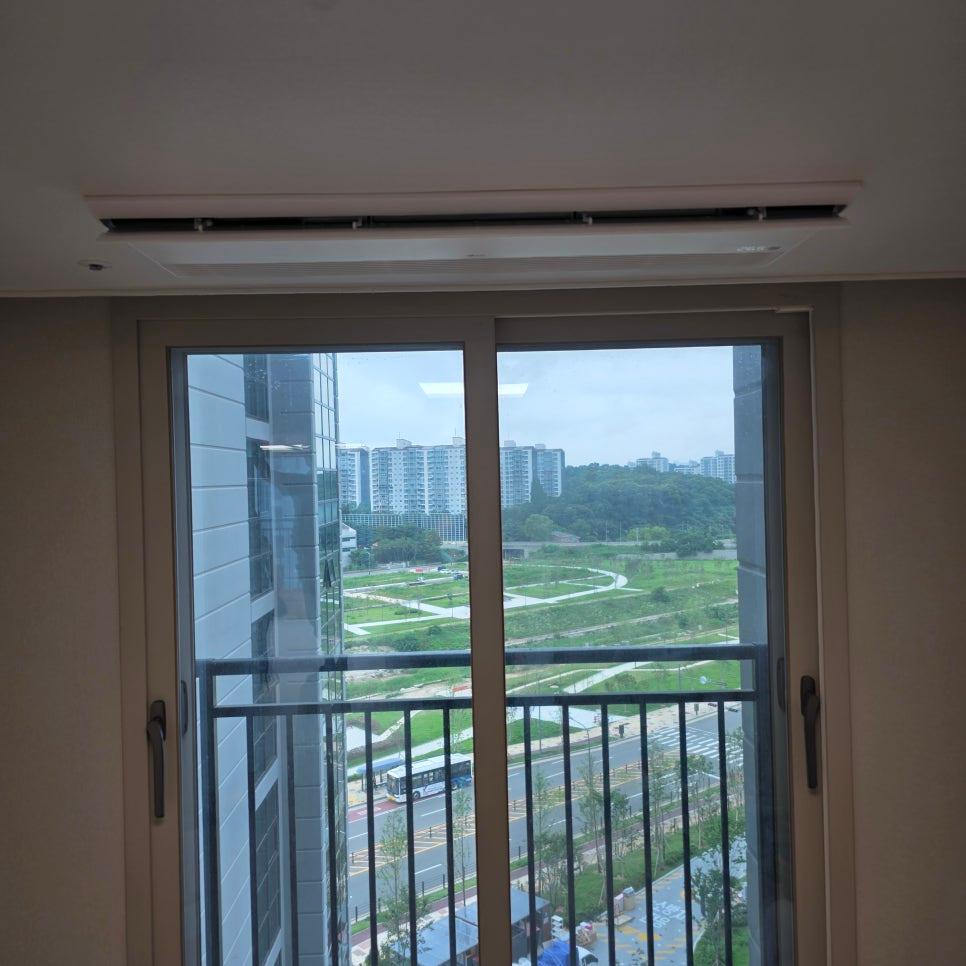

창호 프레임과 메쉬망 주변의 마감 상태를 확인하며 배관이 지나갈 경로를 확보했습니다. 외벽과 맞닿는 지점의 기밀성을 유지하면서도 배관이 꺾이지 않도록 세심하게 경로를 잡는 것이 중요합니다.

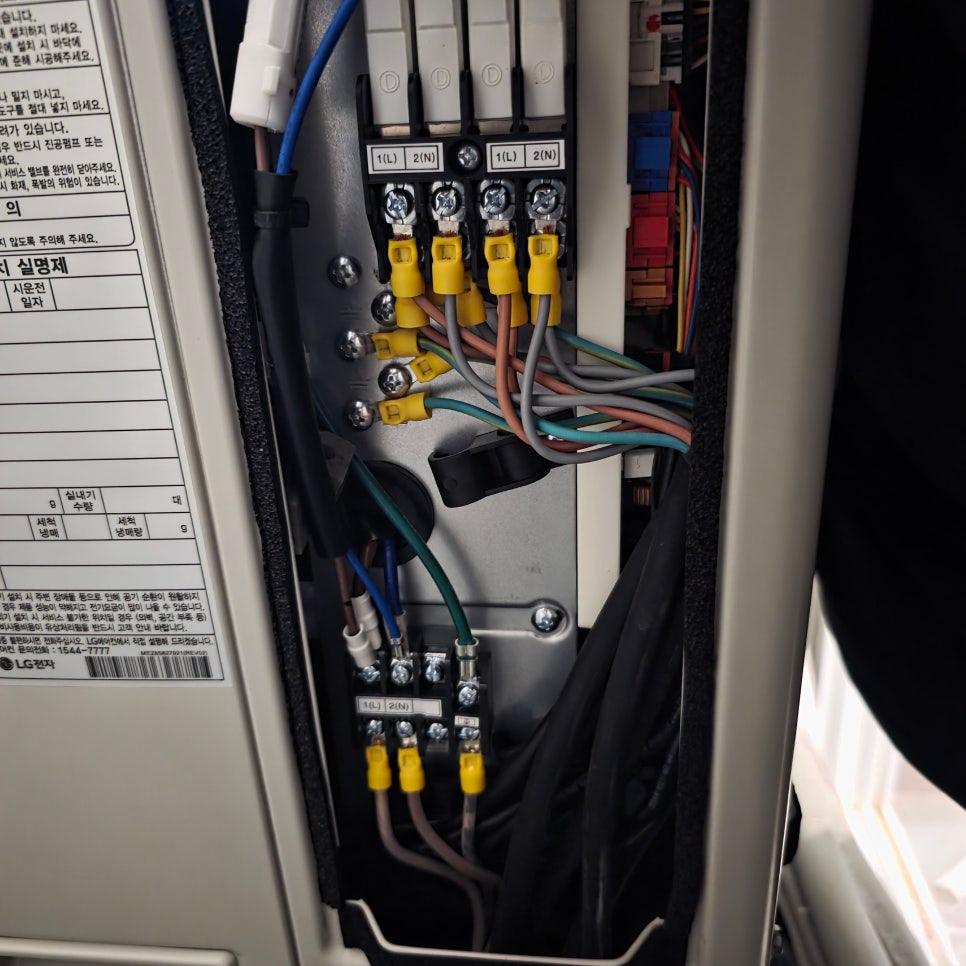

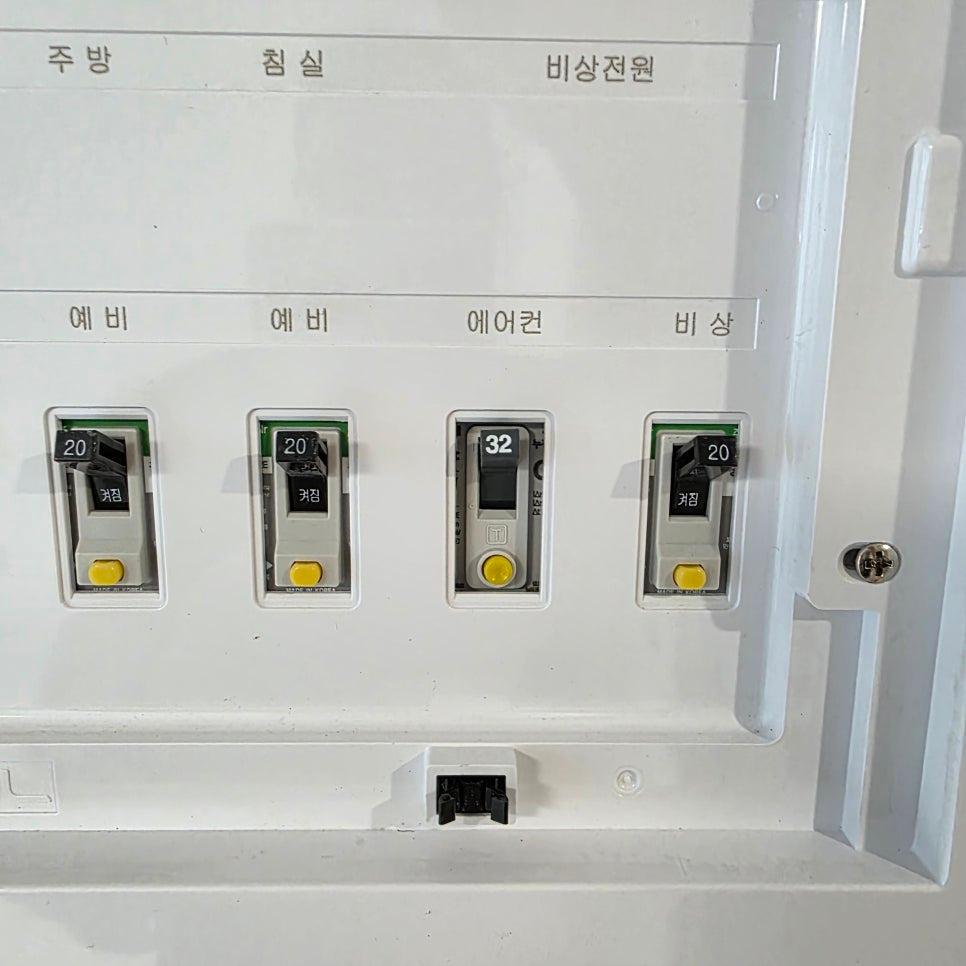

전기 설비는 시스템에어컨의 안정적인 운용을 결정짓는 핵심입니다. 일반 가전보다 전력 소모가 크기 때문에 기존 콘센트 방식이 아닌, 각 실내기별로 별도의 전용 회선을 따로 구성하고 부하량을 계산해 차단기를 맞춤 설치했습니다.

그런데 배관의 흐름 역시 전기만큼이나 중요합니다. 냉매는 흐름이 곧을수록 압력 손실이 적어지기 때문입니다.

실내기와 실외기를 잇는 배관을 가능한 한 직선으로 연결해 냉방 효율을 높였습니다. 꺾이는 구간이 많아지면 성능 저하나 누설 위험이 커질 수 있어, 최대한 단순한 경로로 배관을 배치했습니다.

시공 과정에서 정밀한 조절을 위해 전용 도구를 사용해 배관의 각도와 고정 상태를 점검했습니다. 보이지 않는 천장 속 작업인 만큼 이 단계에서 확실히 고정해야 나중에 진동이나 소음이 발생하지 않습니다.

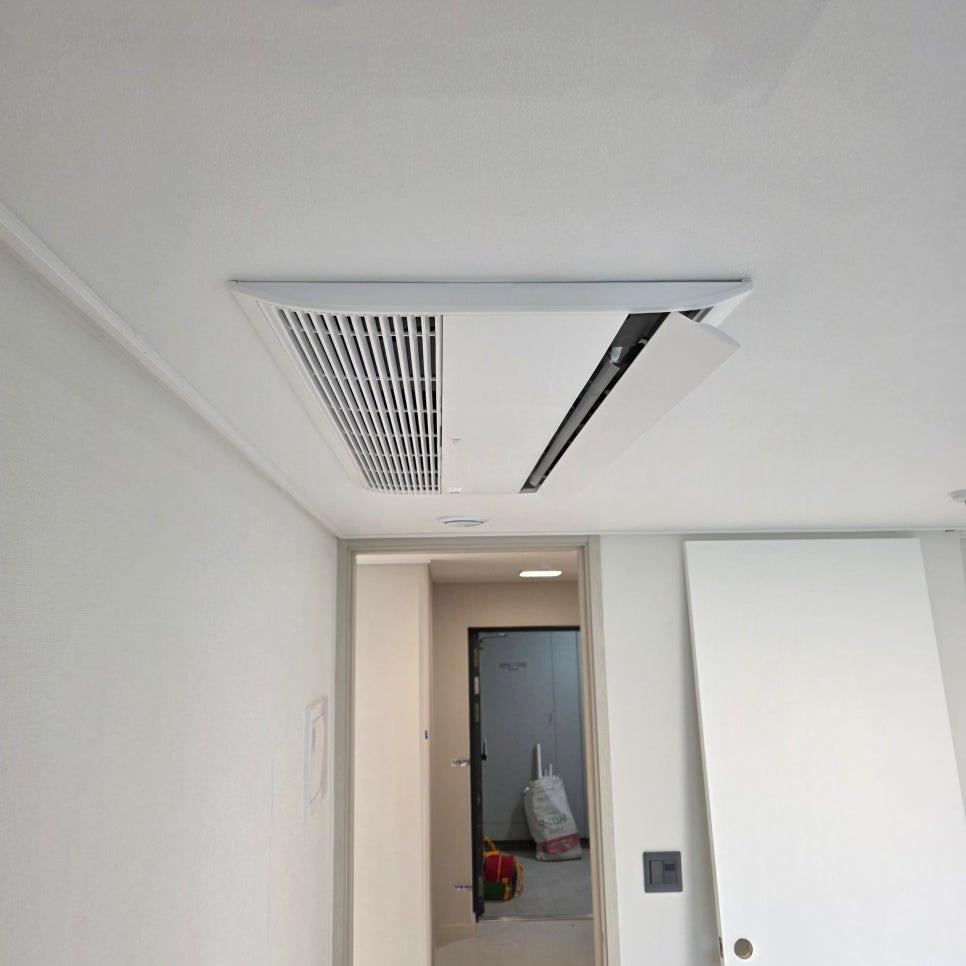

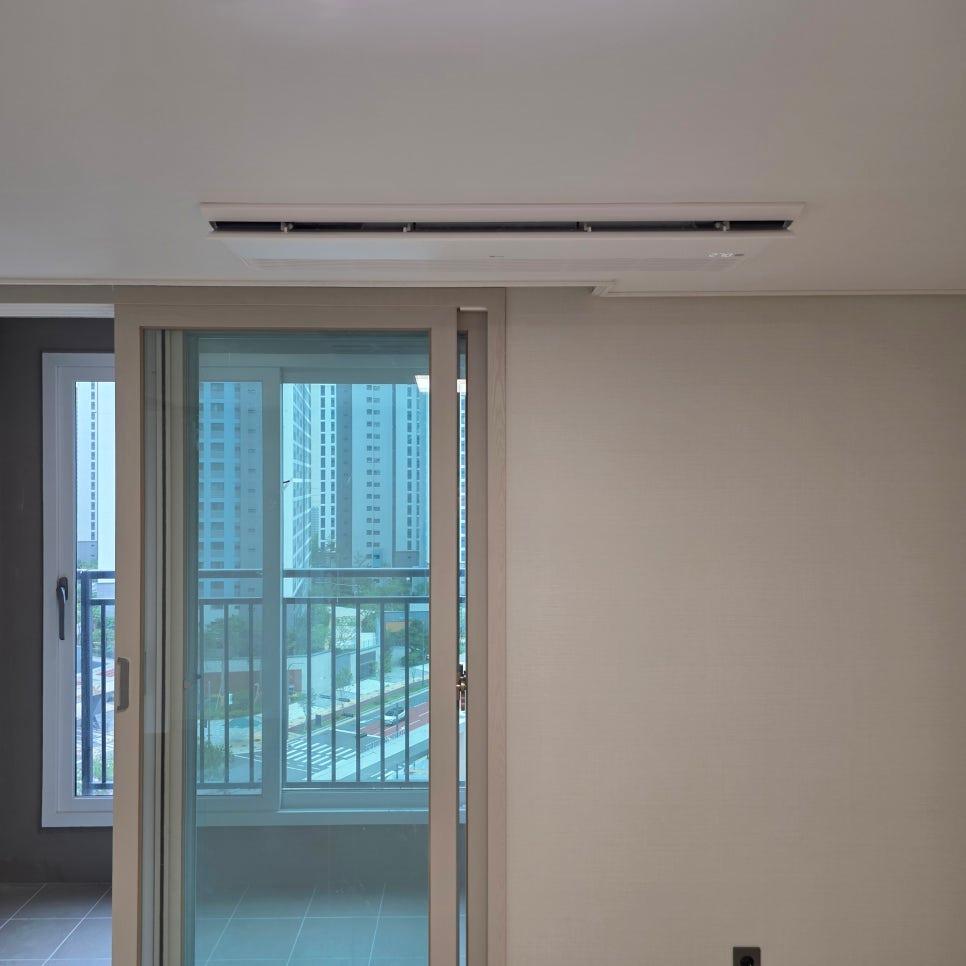

복도 천장과 벽면 마감선에 맞춰 공기 순환기를 배치했습니다. 문과 벽 사이의 좁은 공간에서도 간섭이 없도록 위치를 조정해 마감면과 수평을 맞췄습니다.

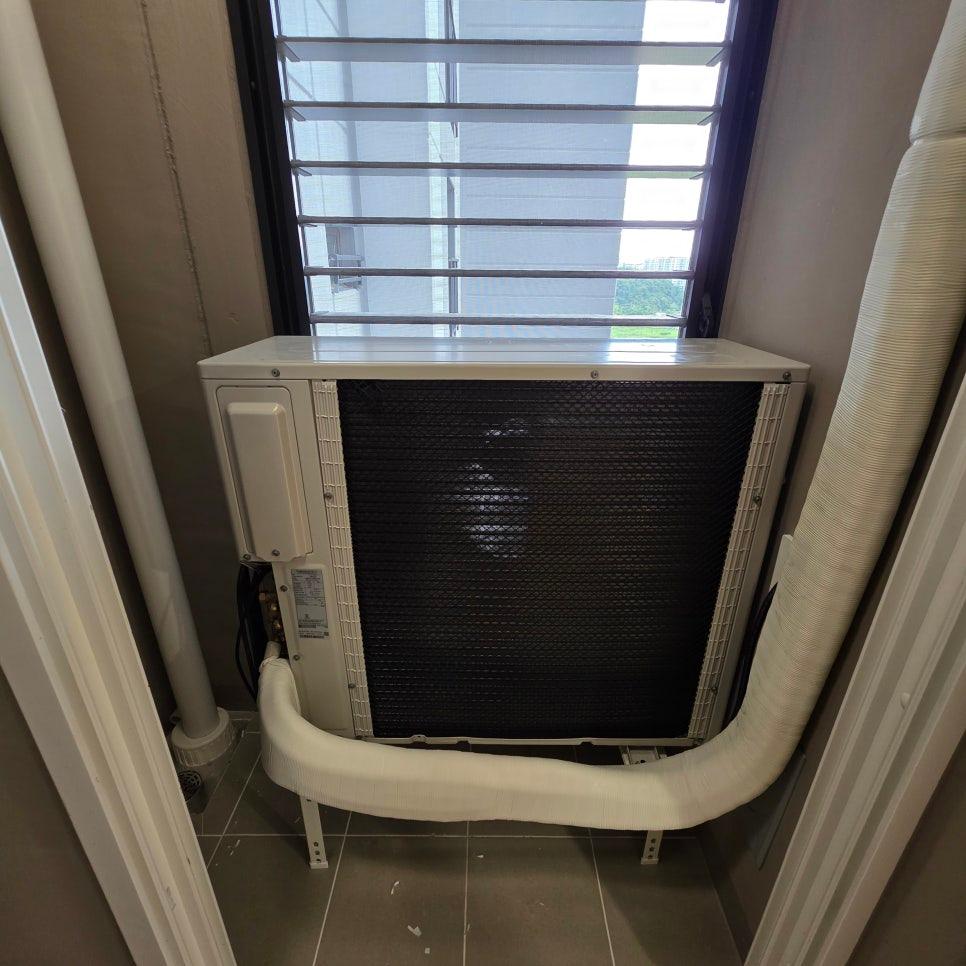

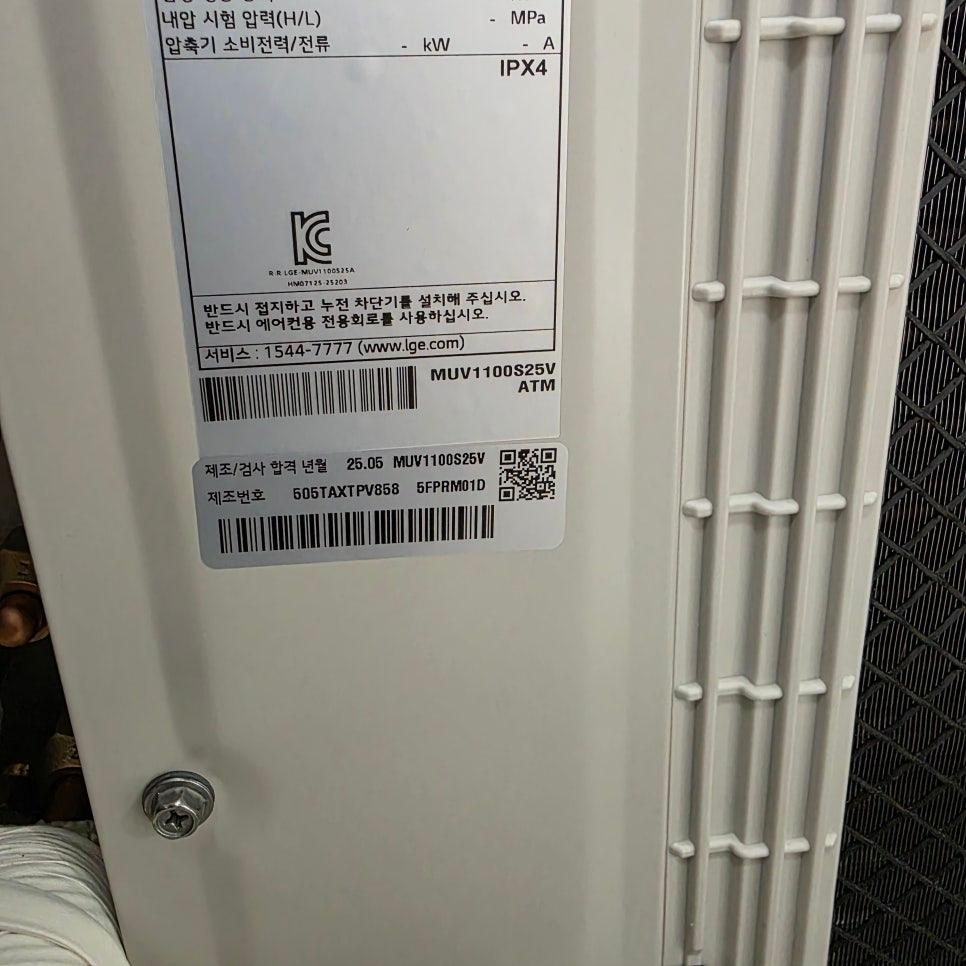

실외기는 내부 열을 외부로 배출하는 장치이므로 통풍 환경이 우수한 지점을 선정했습니다. 외부로 노출되는 배관은 기후 변화에 견딜 수 있도록 내구성이 있는 전용 자재로 마감했고, 작동 시 발생하는 진동을 줄이기 위해 고무패드와 방진 구조를 적용했습니다.

이번 현장 역시 사전 조율을 통해 하루 만에 모든 공정을 마무리했습니다.

전용 회선 구성과 직선 배관 설계, 그리고 방진 구조가 적용된 실외기 설치까지 전체적인 설비 작업을 마친 상태입니다.

운정경남아너스빌디원처럼 각 실이 독립된 구조라면, 전용 회선 구성과 직선 배관 설계를 먼저 확인해 보세요.
