동탄역시범리슈빌 전용 84㎡ 세대에서 거주 중에 시스템에어컨 설치를 진행한 현장입니다. 안녕하세요. 입주 후 생활하고 계신 공간인 만큼 가구와 가전을 보호하는 보양 작업부터 세밀하게 시작했습니다.

살고 있는 집의 천장을 타공해야 하는 작업은 먼지 발생이 불가피해 막막할 때가 있죠. 어떤 순서로 보양하고 배선을 처리했는지 그 과정을 따라가 볼게요.

작업의 시작을 알리는 준비 단계입니다. 현장의 특이사항을 기록하고 시공 계획을 다시금 점검하며 기초를 다졌습니다.

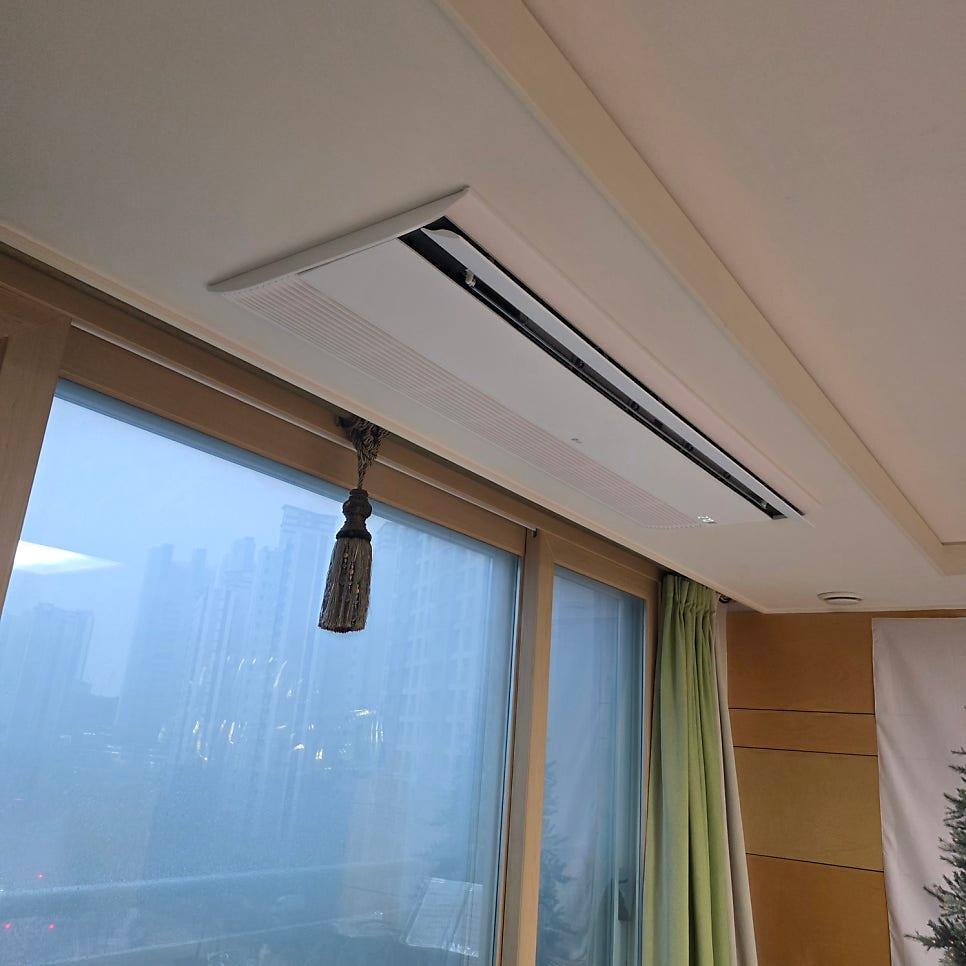

천장에 설치된 공기 순환기와 주변 목재 패널의 상태를 확인했습니다. 기존 설비와 간섭이 없는지 파악해야 실내기 위치를 정확히 잡을 수 있습니다.

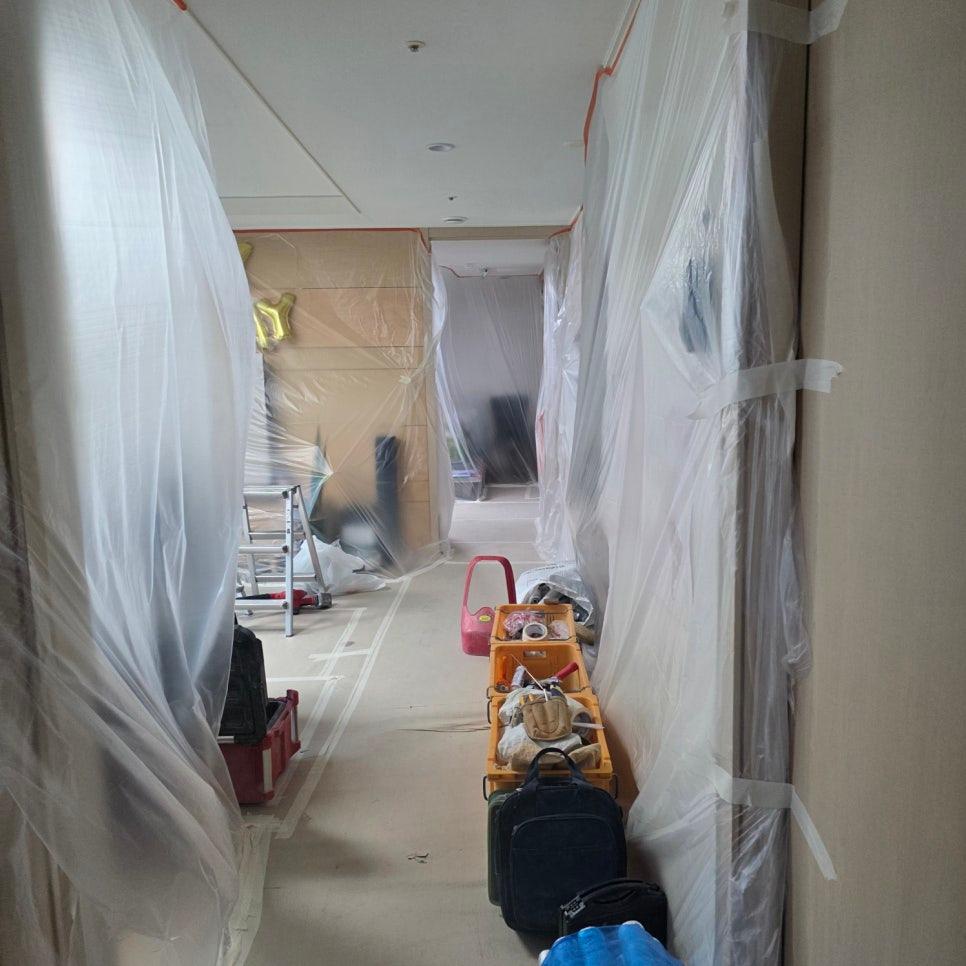

정밀한 타공과 고정을 위해 필요한 수공구와 소형 기기들을 준비했습니다. 작은 부품 하나가 마감의 퀄리티를 결정하기에 도구 선정부터 신중하게 접근했습니다.

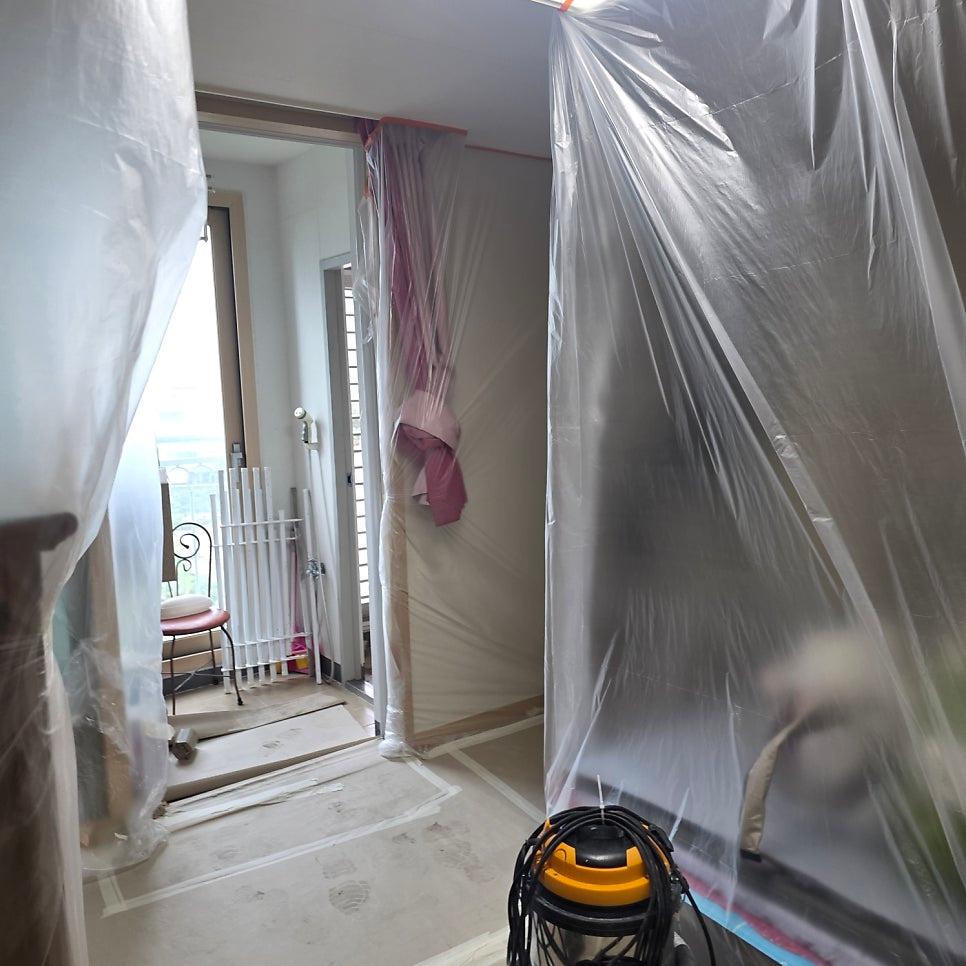

거주 중인 공간의 오염을 막기 위해 투명 필름으로 벽과 천장을 덮고 바닥에는 흰색 테이프로 방진포를 밀착 마감했습니다. 특히 천장 절개 구간은 비닐 밀폐와 흡입 기기를 동시에 가동해 미세먼지가 실내로 퍼지는 것을 최소화했습니다.

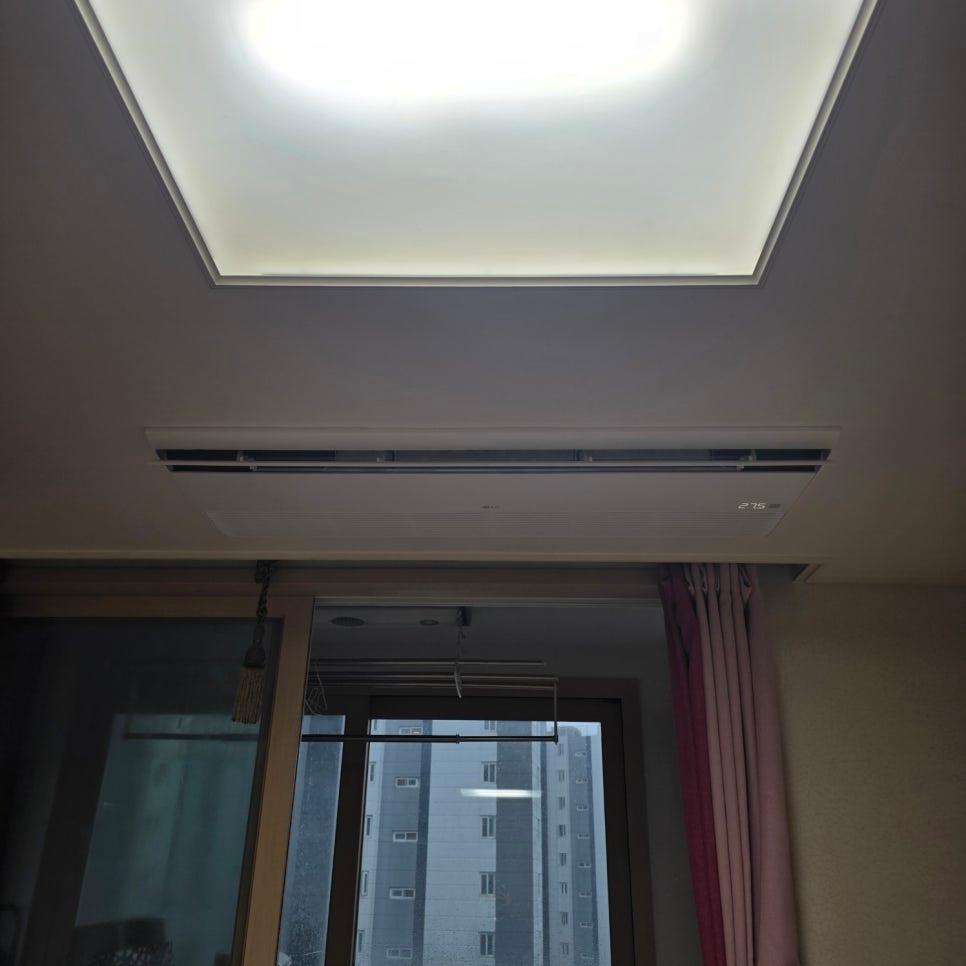

천장 LED 조명과 에어컨이 배치될 위치를 조율한 모습입니다. 거실은 풍량을 넓게 확산시킬 수 있는 벽걸이형 실내기를 적용해 냉방 효율을 고려했습니다.

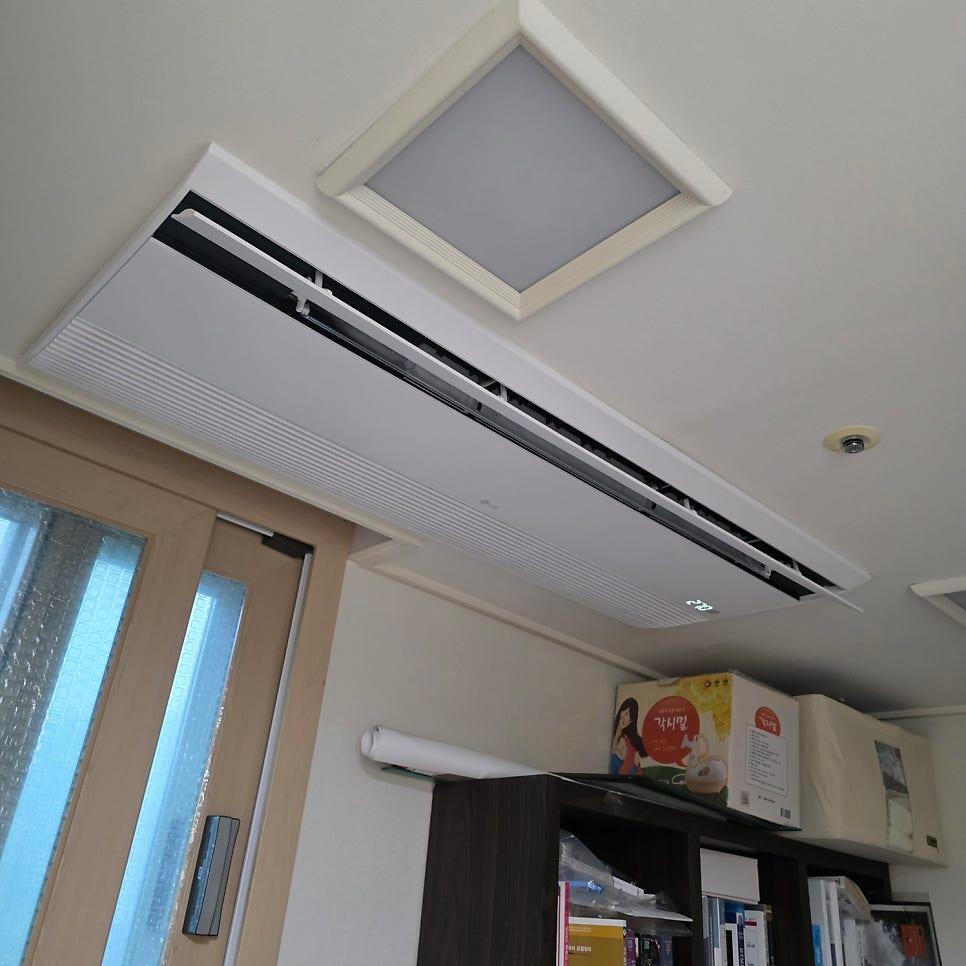

천장의 둥근 조명과 직사각형 라이트 주변으로 공간을 확보했습니다. 벽면의 창문과 문 위치를 고려해 실내기가 시각적으로 치우치지 않도록 중심을 잡았습니다.

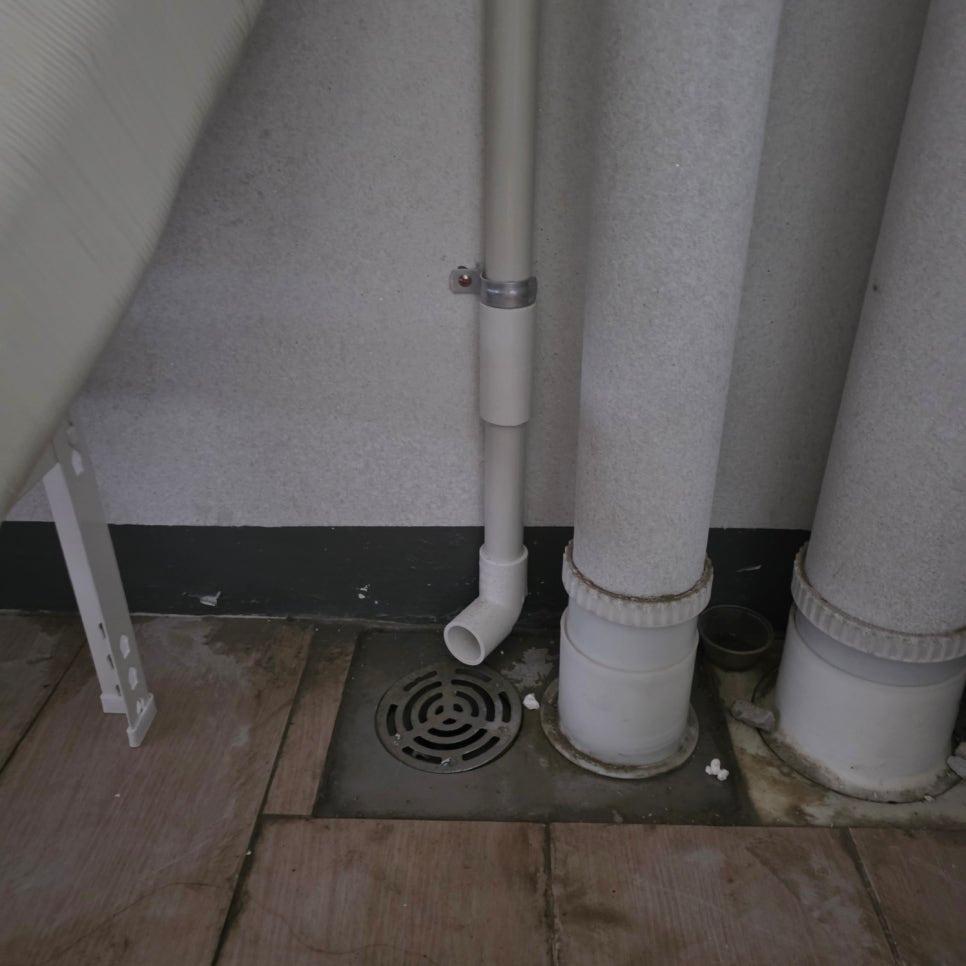

흰색 PVC관과 배수구를 연결하는 설비 디테일 과정입니다. 배관은 단순히 짧게 연결하는 것보다 직선 연결을 우선해야 냉매 흐름의 손실이 적고 압력이 안정됩니다.

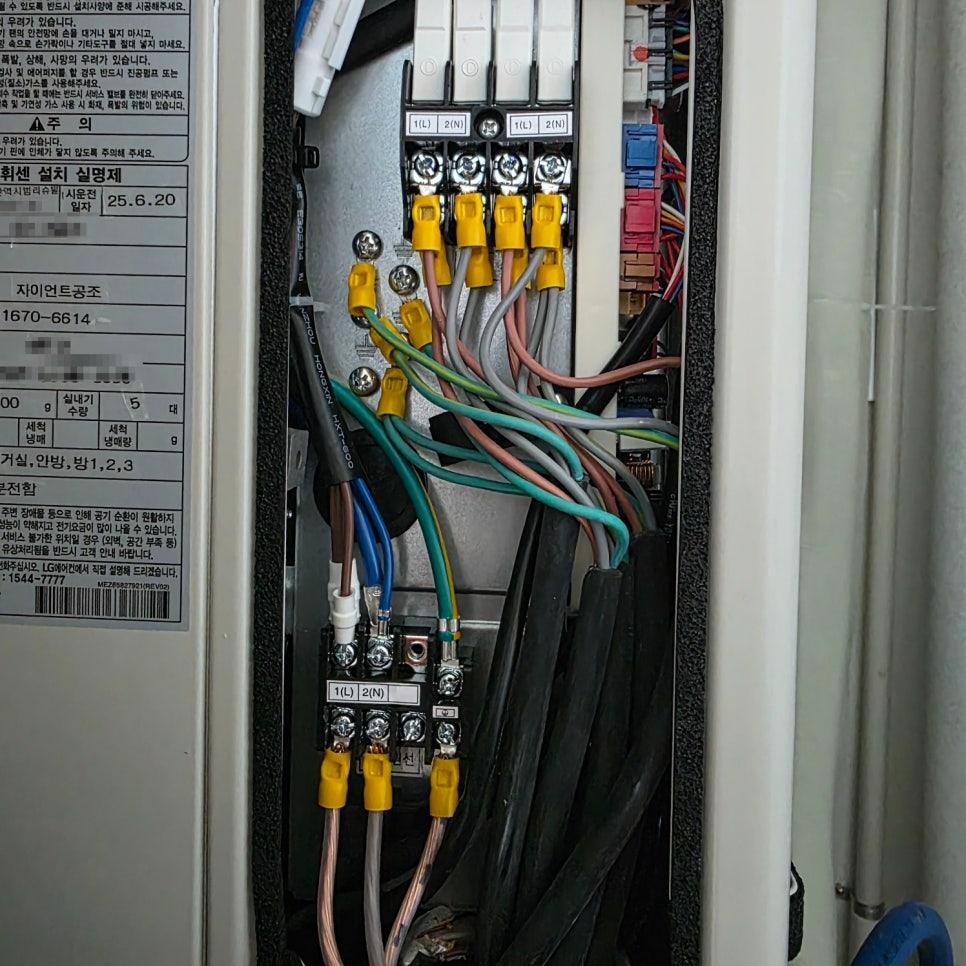

전기 박스 내부에서 노란색 커넥터와 전선을 연결하는 작업입니다. 시스템에어컨은 전력 소모량이 크기 때문에 기존 콘센트에 무리하게 연결하지 않고 각 실내기마다 전용 회선을 새롭게 배선했습니다.

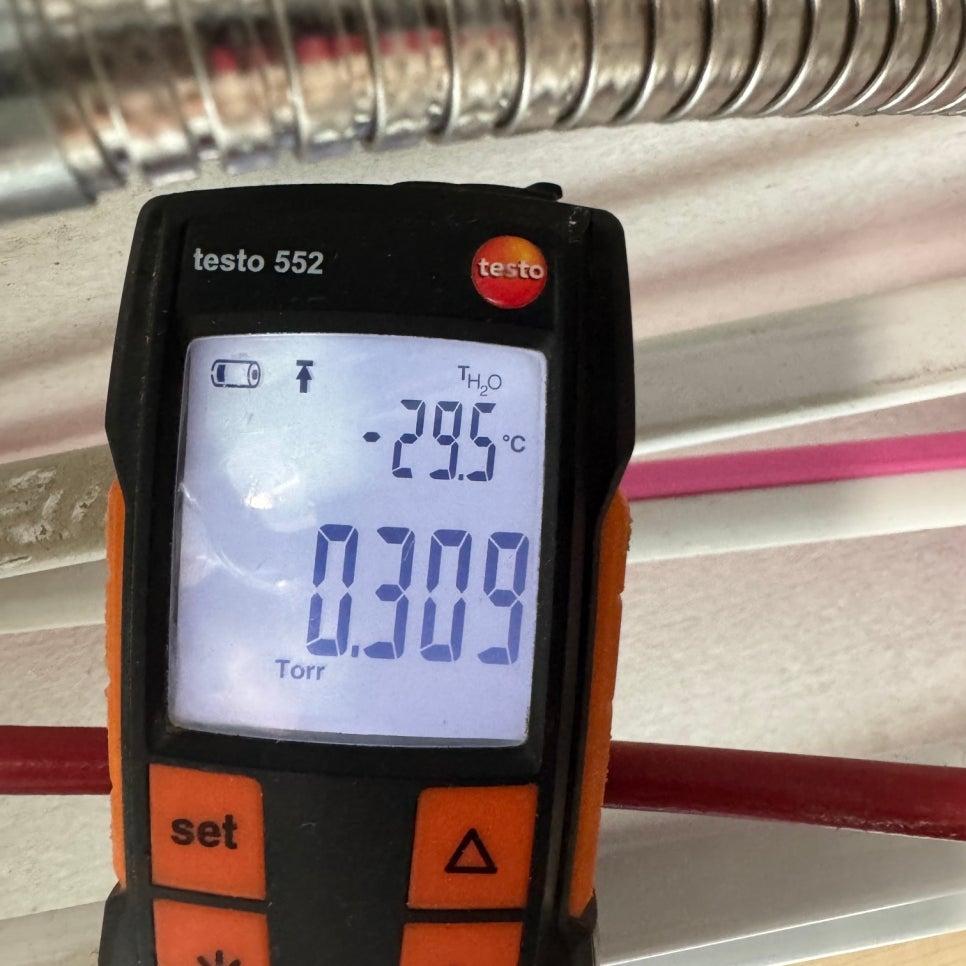

테스토 552 측정기로 수증기 온도 29.5°C와 압력 0.309 Torr를 확인하며 정밀하게 측정했습니다. 수치 기반의 점검은 보이지 않는 배관 내부의 상태를 객관적으로 파악하는 핵심 단계입니다.

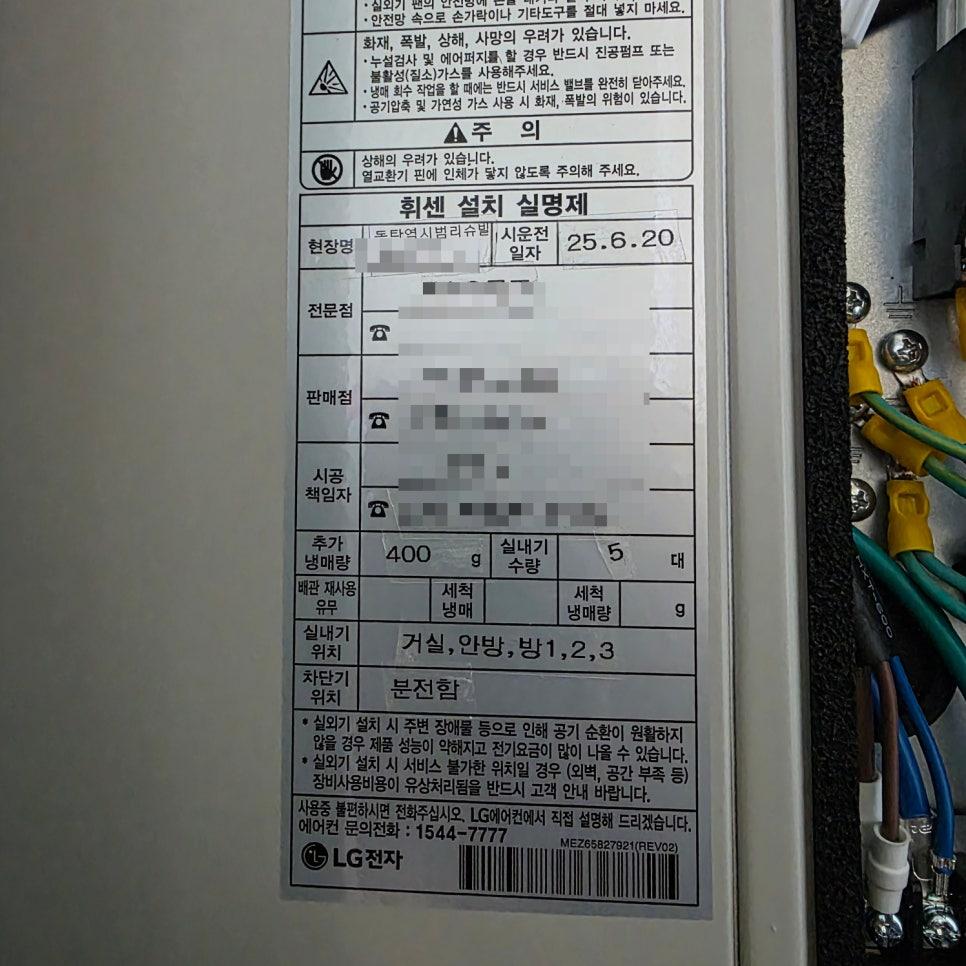

전기 박스 내부에 LG 전자 제품 설치 설명서를 부착하고 전선 연결 상태를 최종 확인했습니다. 개별 차단기를 별도로 구성해 전기적 오류 발생 시 빠르게 대응할 수 있도록 조치했습니다.

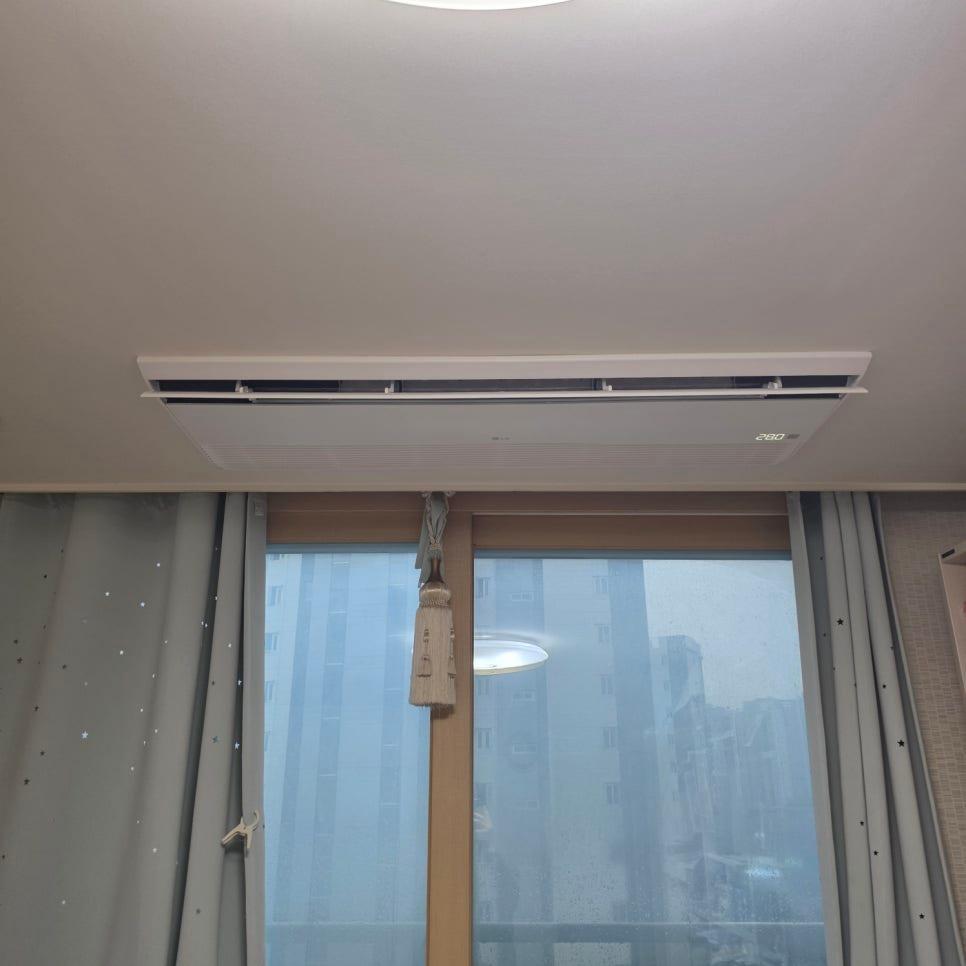

창문 근처 천장에 실내기 설치를 마친 모습입니다. 안방처럼 햇살이 오래 머무는 공간은 냉방 사각지대가 생기지 않도록 송풍 각도를 수차례 조정해 위치를 잡았습니다.

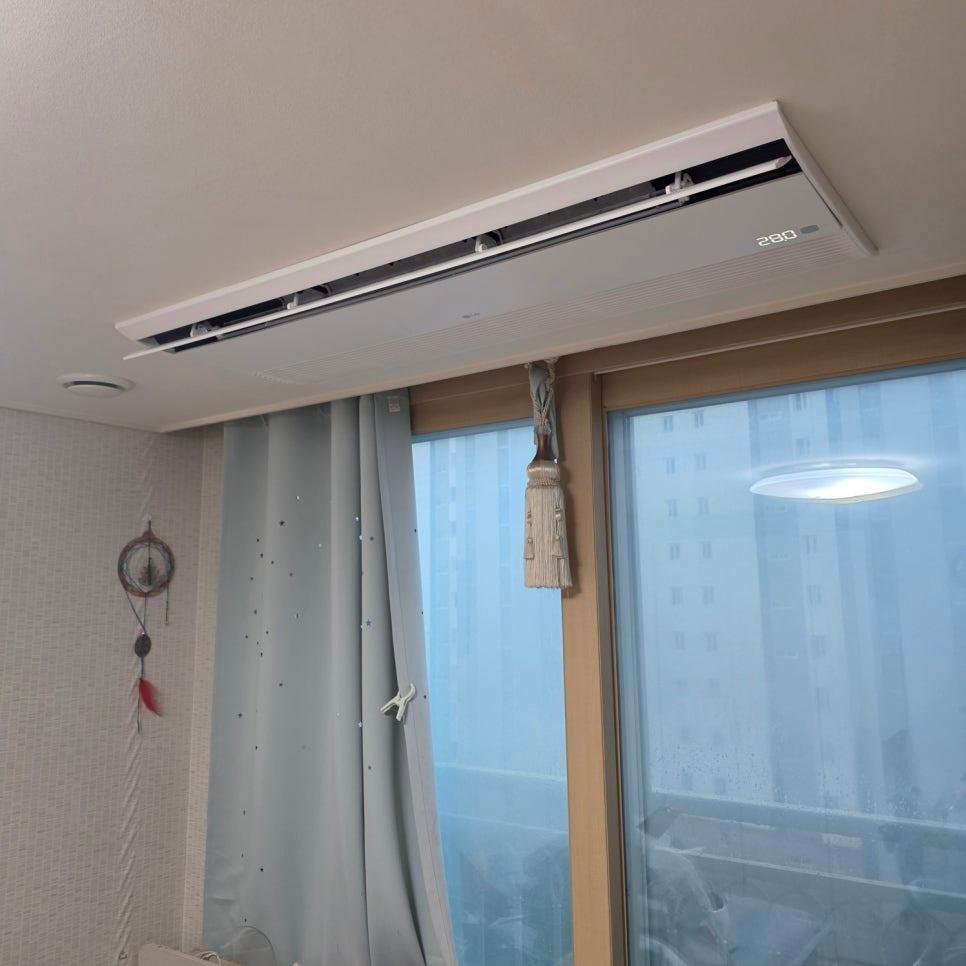

그레이 컬러 커튼이 설치된 창가 옆으로 실내기가 매립되었습니다. 각 방에 개별 온도 조절이 가능한 유닛형 실내기를 적용해 공간별 온도 차이를 조율하며 작업을 마무리했습니다.

거주 중인 세대에서는 전용 84㎡ 평면의 구조를 분석해 냉방 설계를 먼저 잡고, 분전함의 부하 용량을 계산해 전용 회선을 구성하는 것이 중요합니다.

동탄역시범리슈빌 현장은 이중 보양과 전용 배선, 그리고 직선 배관 설계를 통해 실내기 설치까지의 과정을 마쳤습니다.

LG 전자 제품 설치 설명서의 기준에 맞춘 전용 회선 배선과 테스토 552 측정기로 확인한 수치들을 통해 시공 상태를 점검해 보세요.
