수원역푸르지오자이 주거복합단지 입주 전 냉방 설비를 준비한 현장입니다. 안녕하세요. 신축 단지의 특성에 맞춰 인테리어 훼손을 최소화하며 실내기 배치를 진행한 사례입니다.

천장 마감이 이미 완료된 상태에서 설비를 추가할 때 어디서부터 손을 대야 할지 막막할 때가 있죠. 도면 분석을 통해 천장 절단 없이 설치가 가능하도록 설계한 과정을 따라가 볼게요.

작업 시작 전 문 손잡이 주변에 표시를 남겨 보호 조치를 취했습니다. 시공 과정에서 발생할 수 있는 불필요한 접촉이나 흠집을 방지하기 위해 세심하게 구획을 나누는 단계입니다.

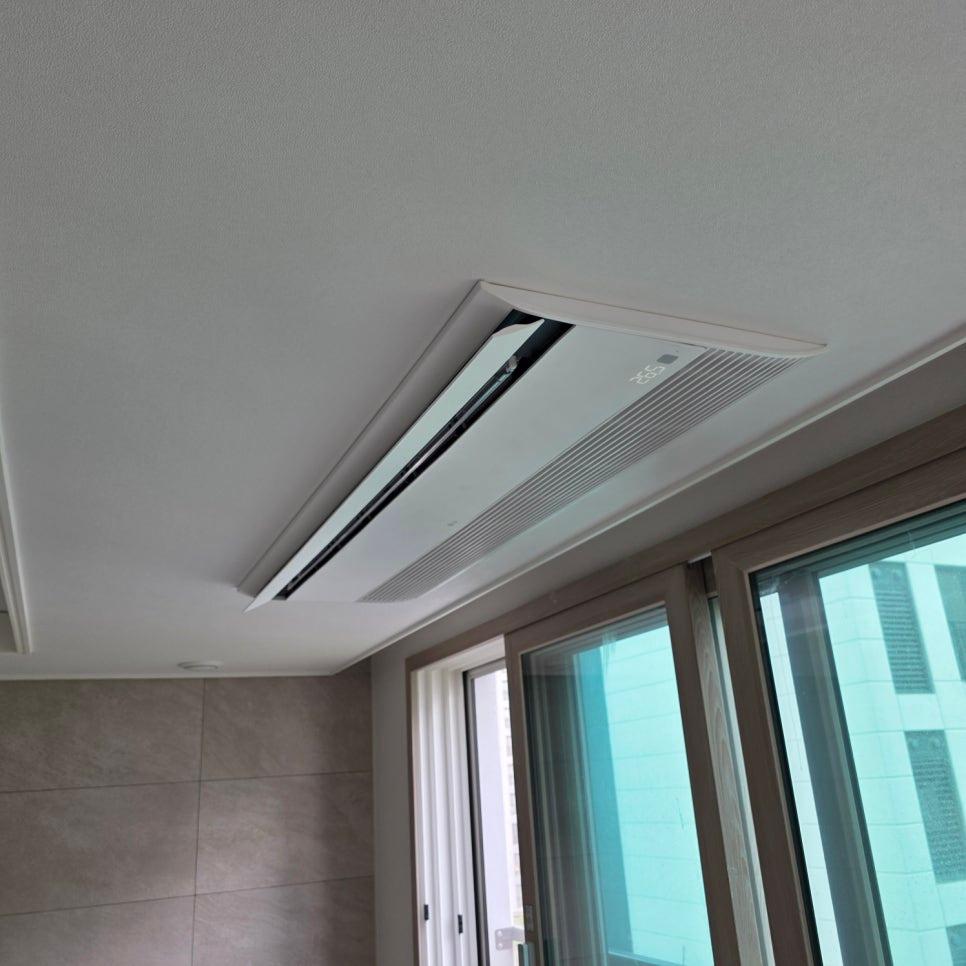

창호 근처 천장에 공기 순환 장치가 설치된 모습입니다. 창가 쪽의 온도 변화가 큰 특성을 고려해 배치했으며, 천장면과 밀착시켜 돌출 부위를 줄였습니다.

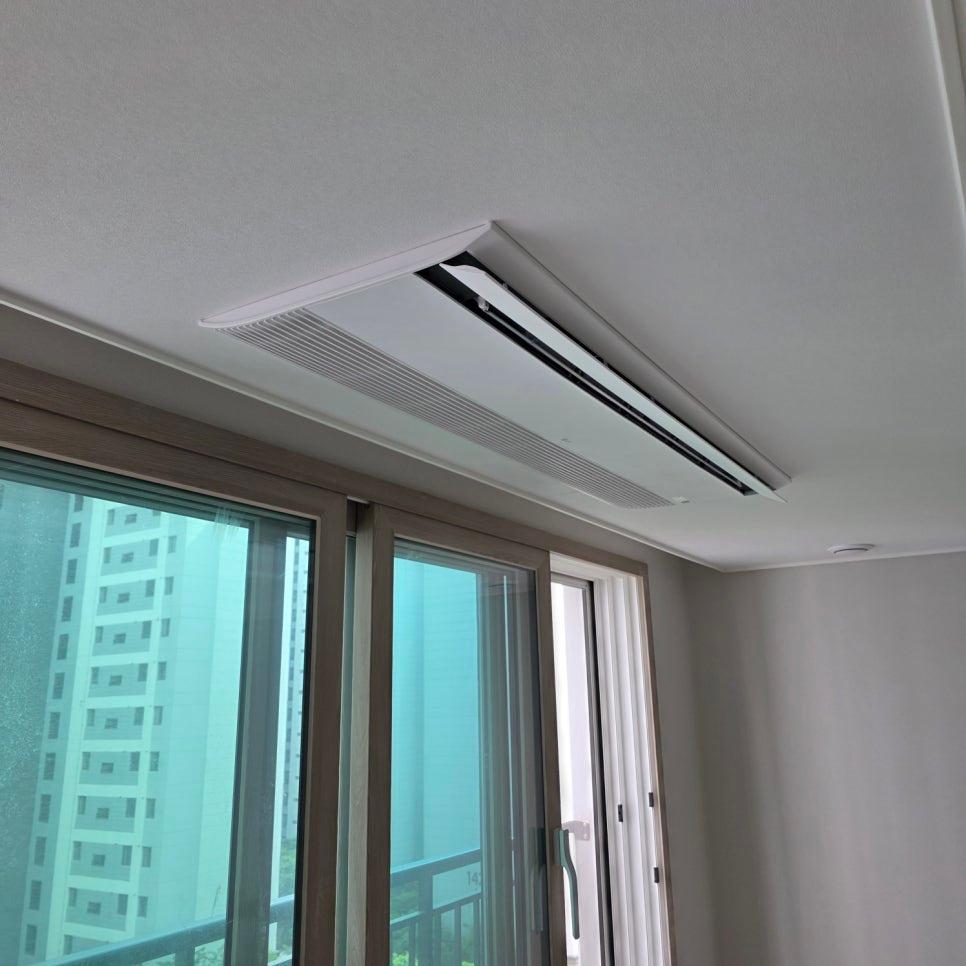

설치 과정 중인 창호 근접 샷입니다. 냉매 배관과 배수 라인이 엉키지 않도록 경로를 설정하는 것이 핵심이며, 이 단계에서 라인이 정돈되어야 추후 마감이 깔끔합니다.

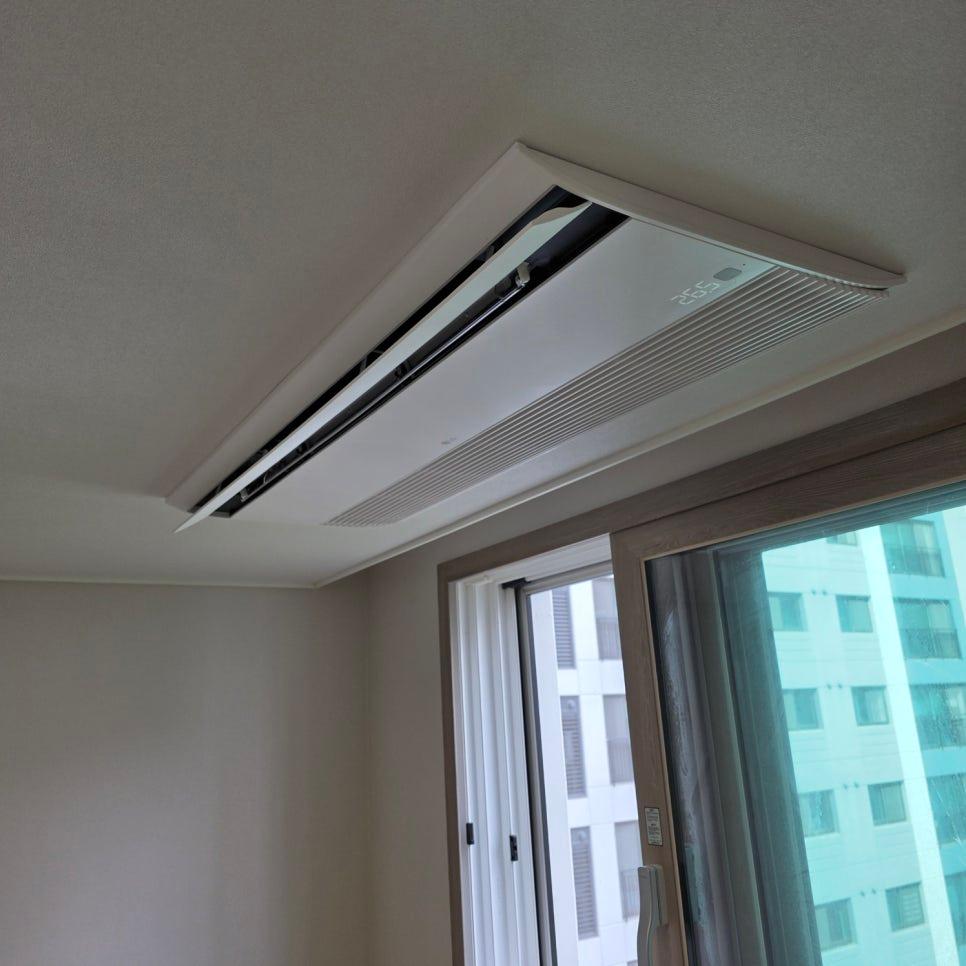

실내 공간 천장에 공기 조절 장치가 자리 잡았습니다. 거실처럼 면적이 넓은 곳은 공기 순환이 원활하도록 고출력 모델을 배치해 냉방 효율을 고려했습니다.

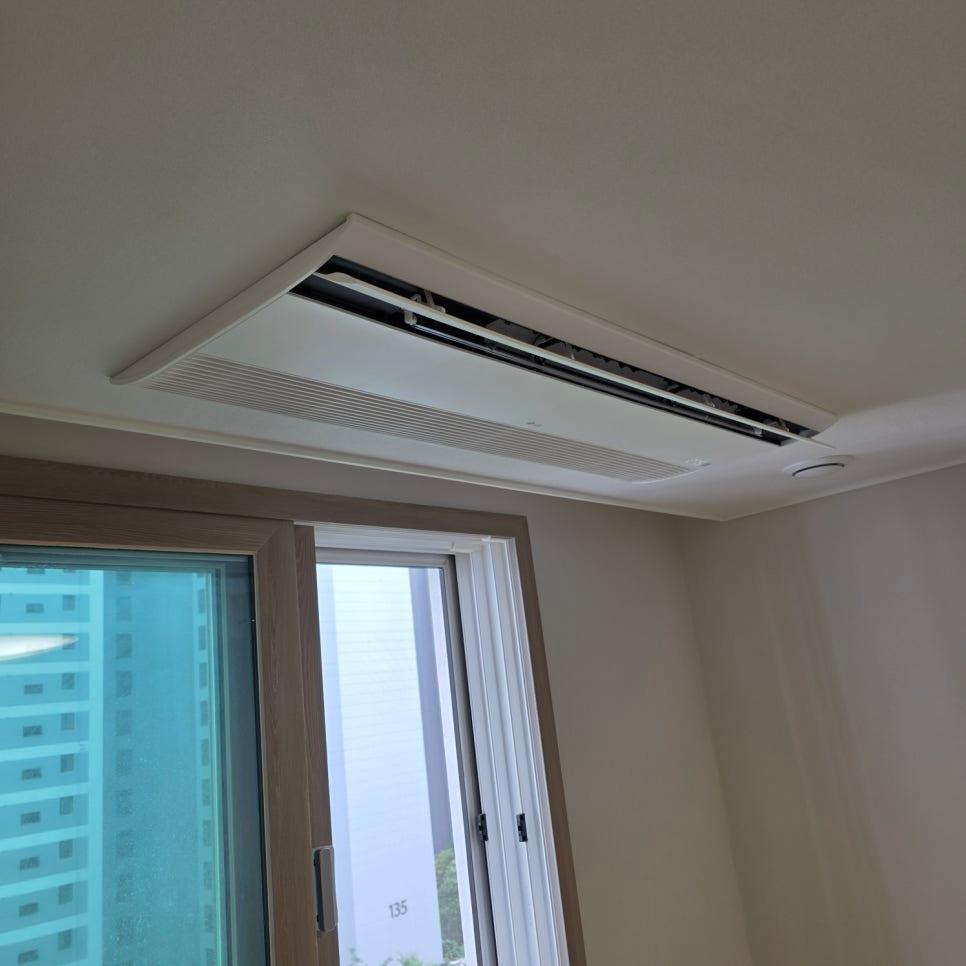

창문이 보이는 공간의 천장 시공 모습입니다. 천장 구조를 미리 분석해 최적의 라인을 잡았기에 별도의 대규모 절단 작업 없이 실내기를 안착시켰습니다.

또 다른 실내 공간의 공기 순환기 설치 장면입니다. 각 방의 크기와 용도에 맞춰 모델을 다르게 적용했으며, 특히 침실에는 정숙 운전이 가능한 저소음 모델을 선택했습니다.

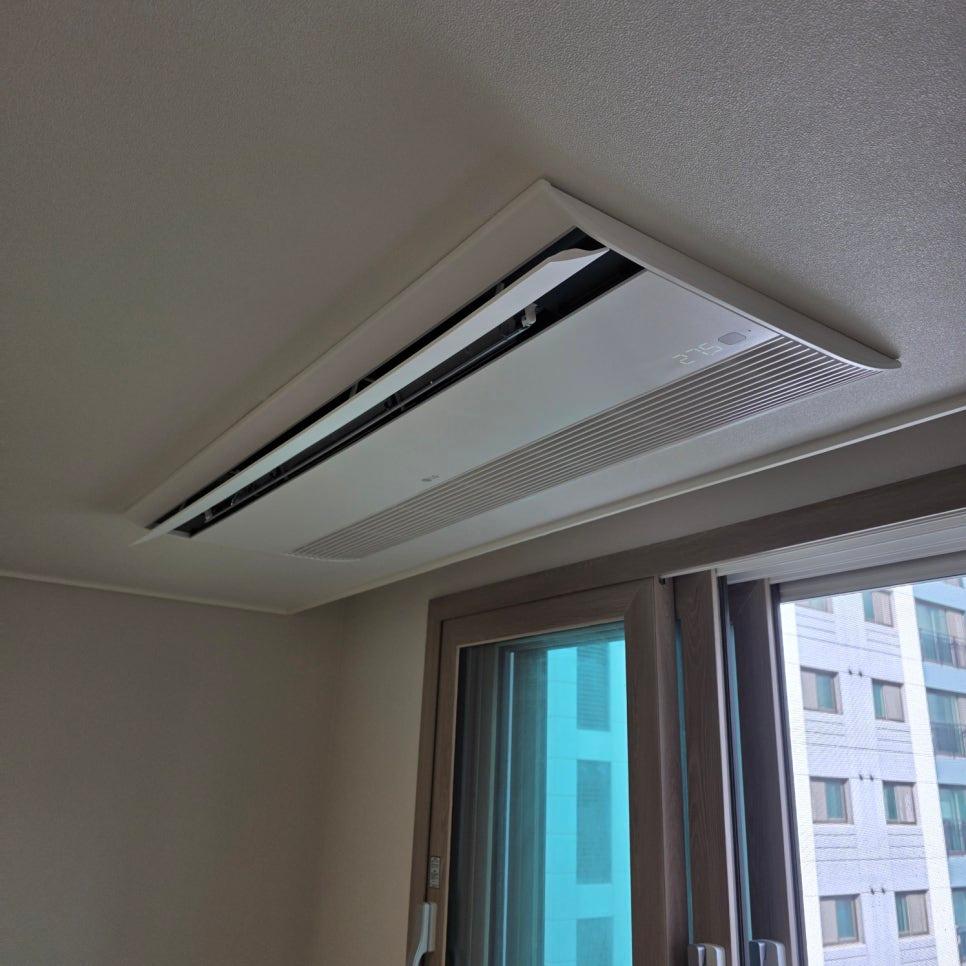

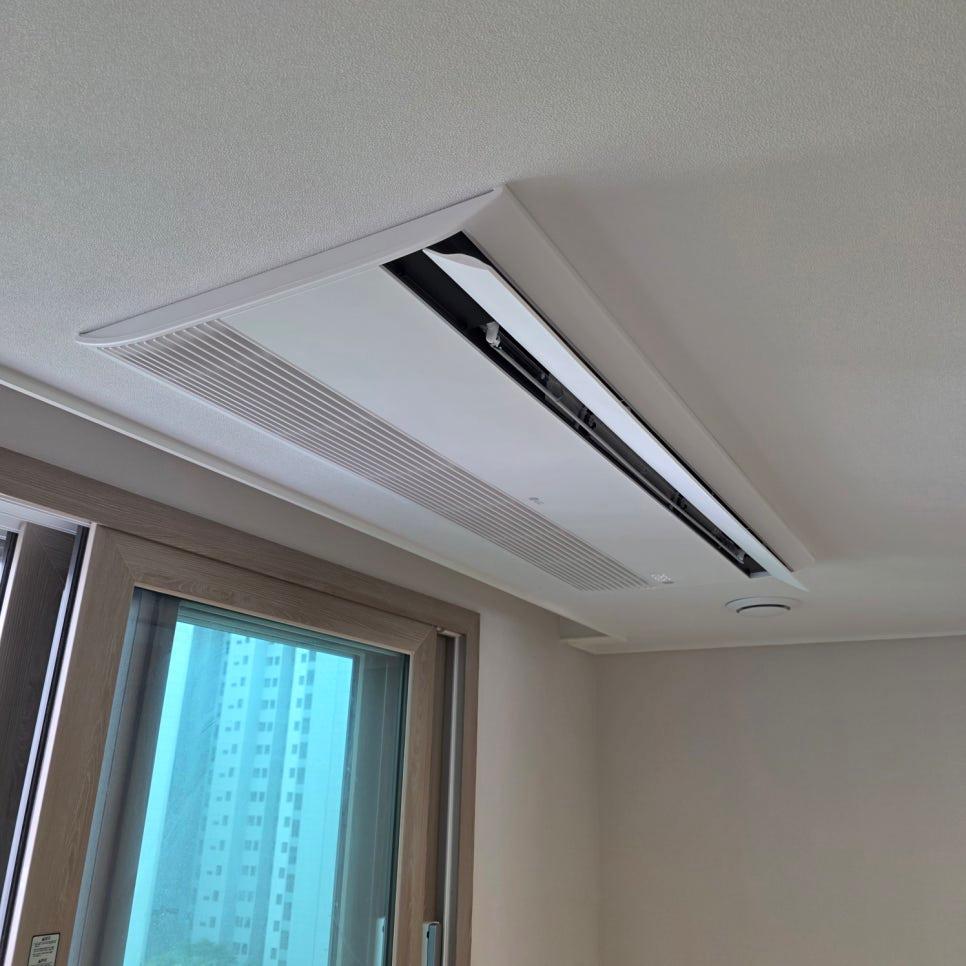

창호가 보이는 천장 영역에 기기가 설치되었습니다. 배관의 꺾임 정도를 최소화해야 냉매 흐름이 원활해지므로, 도면 기반의 정밀한 경로 설계가 중요합니다.

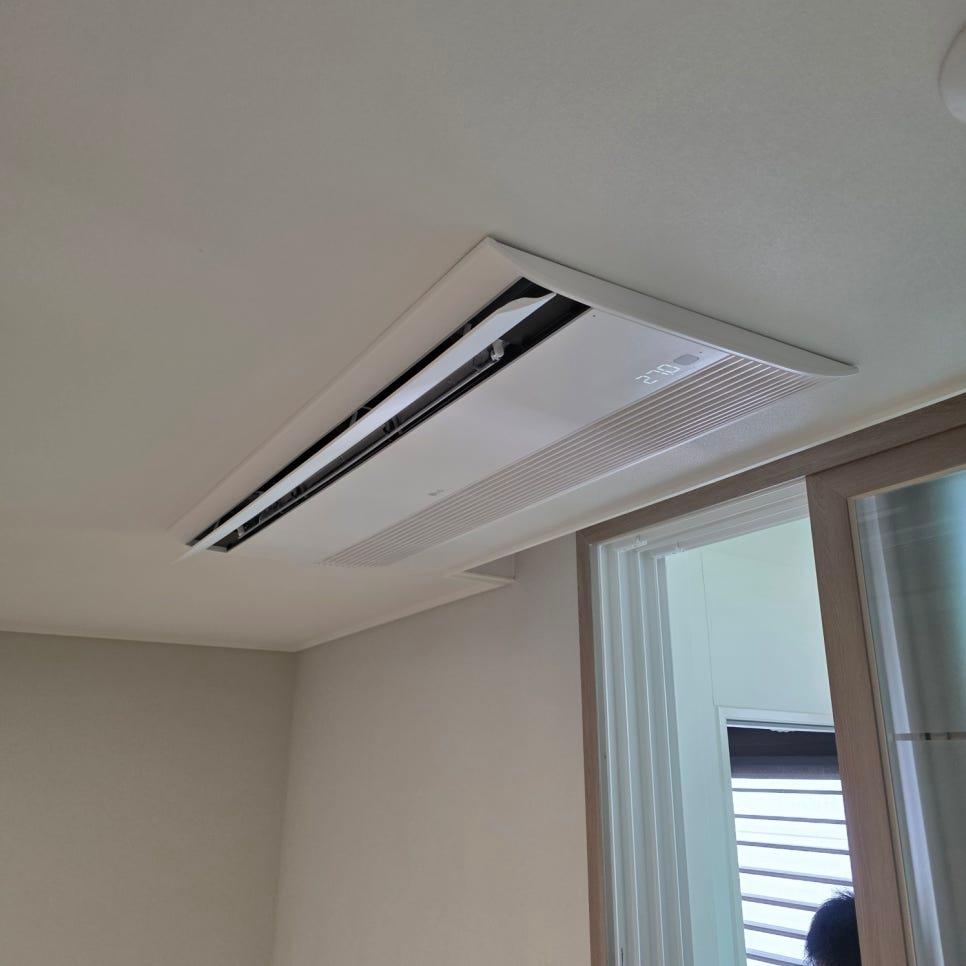

창문 옆 천장에 공기 조절 장치가 배치된 과정입니다. 자녀방과 같이 온도 변화에 민감한 공간은 미풍 기능과 정밀 제어가 가능한 모델을 적용해 맞춤형 설계를 진행했습니다.

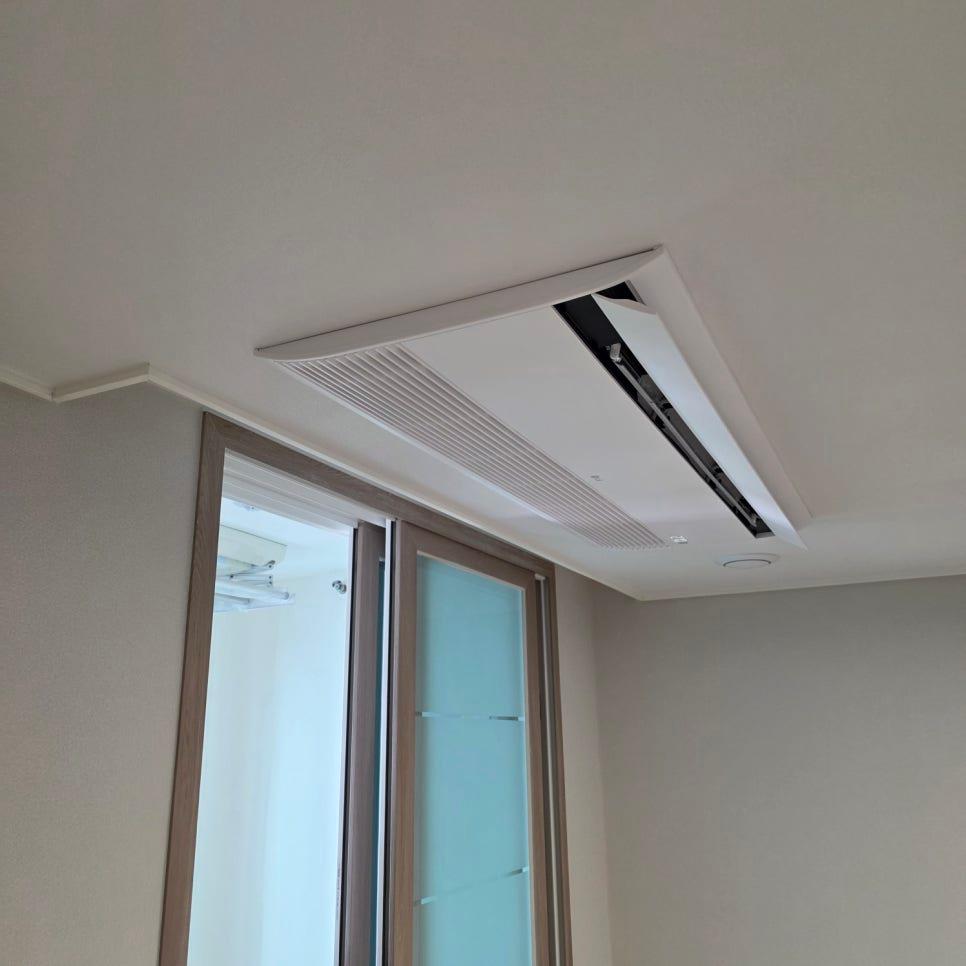

슬라이딩 도어가 보이는 실내 천장에 공기 조화기가 설치되었습니다. 문이 열리고 닫히는 동선과 공기 흐름이 간섭되지 않는 위치를 선정해 배치했습니다.

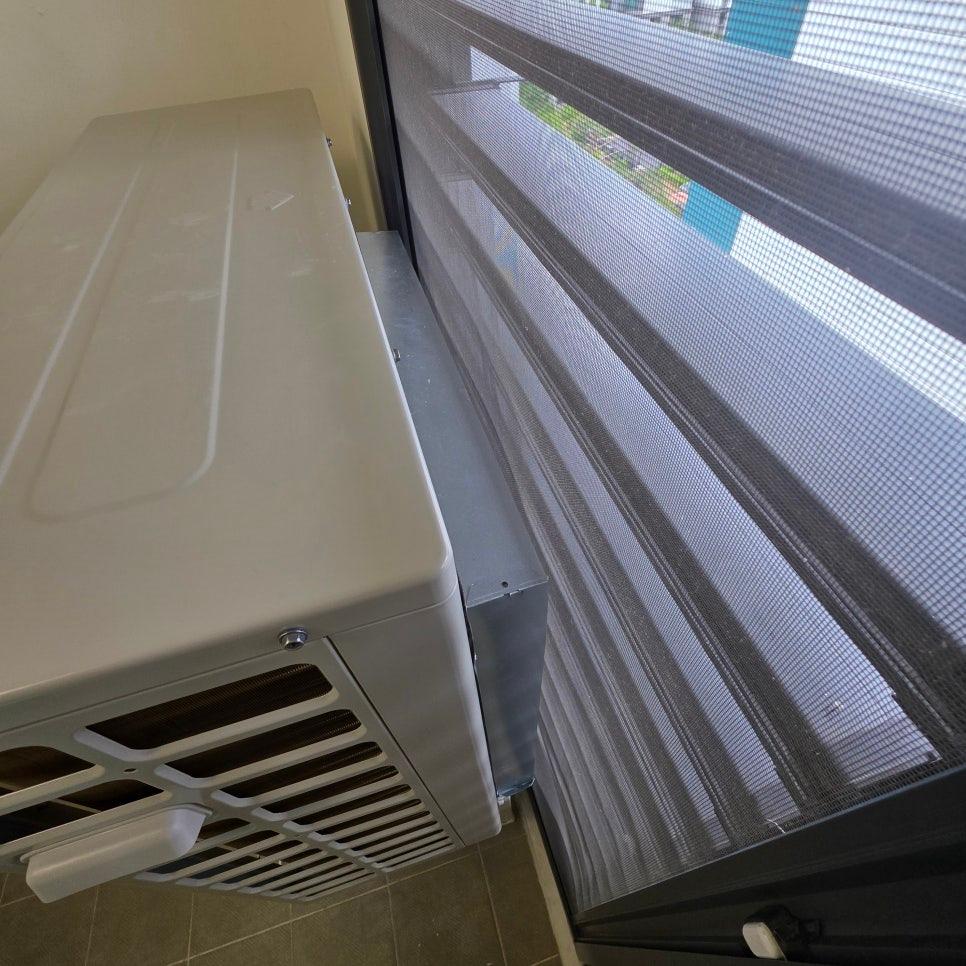

창호의 메쉬망과 백색 공기순환기의 상단 부분이 맞닿아 있는 근접 샷입니다. 기기 외관이 천장 몰딩 및 창호 프레임과 자연스럽게 어우러지도록 밀착 시공했습니다.

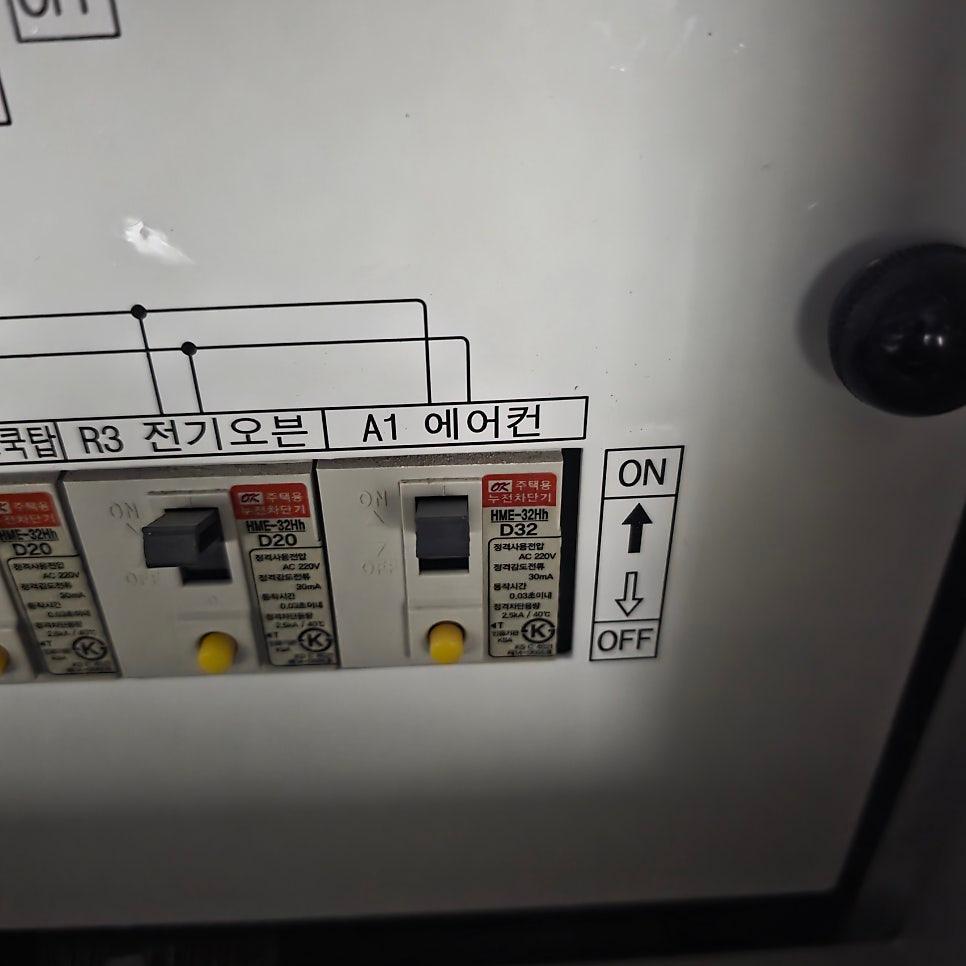

전기 스위치와 라벨이 표시된 설비 부분입니다. 전선 연결 부위에 명확하게 라벨을 붙여두어야 나중에 유지보수를 할 때 어떤 라인인지 빠르게 파악할 수 있습니다.

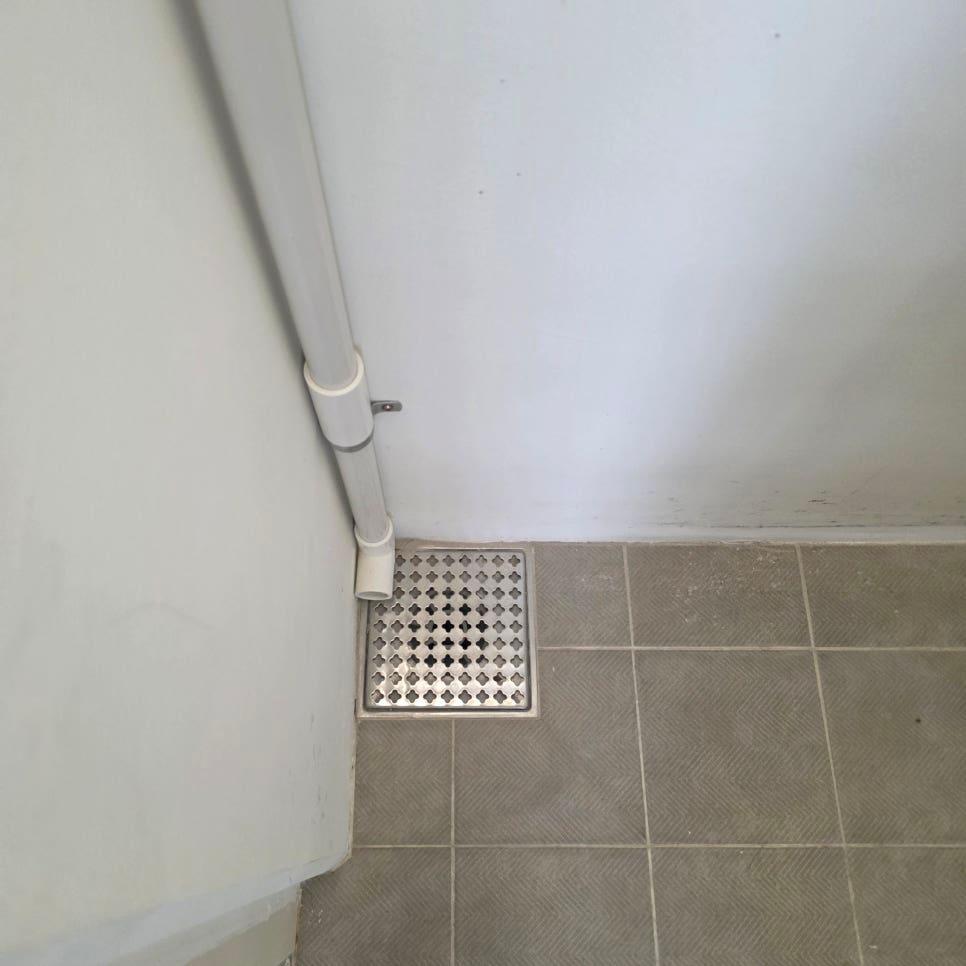

회색 타일 바닥 위에 흰색 PVC 파이프와 금속 배수구가 설치된 모습입니다. 응결수가 원활하게 배출될 수 있도록 배수 구배를 잡고 파이프를 연결해 누수 가능성을 차단했습니다.

신축 아파트의 경우 천장 내부 공간이 제한적이므로, 시공 전 도면을 통해 실내기 위치와 배관 경로를 미리 확정하는 것이 중요합니다. 특히 거실의 고출력 모델과 침실의 저소음 모델처럼 공간별 용도에 맞는 제품군을 미리 정해두어야 합니다.

수원역푸르지오자이 현장은 거실, 침실, 자녀방 등 각 공간의 특성에 맞춘 모델 배치와 배관 설계를 통해 시공되었습니다. 현재 모든 실내기 설치와 배수 라인 연결이 완료된 상태입니다.

도면 분석을 통한 라인 최적화와 저소음 모델 등의 공간별 맞춤 설계가 필요한 상황이라면 이번 사례를 참고해 보세요.
