인천 송도국제도시의 40평형대 아파트 현장입니다. 안녕하세요. 이미 가구와 가전이 모두 배치된 거주 중인 상태에서 시스템에어컨 설치를 진행한 사례입니다.

살고 있는 집에서 천장을 타공하고 배관을 심는 작업은 먼지와 오염에 대한 부담이 클 수밖에 없죠. 어떤 방식으로 보양하고 작업 동선을 짰는지 순서대로 짚어볼게요.

작업 시작 전, 구역별로 식별 가능한 표식을 부착해 공정의 혼선을 방지했습니다. 거주 중인 현장일수록 작업자의 동선과 위치 파악이 정확해야 불필요한 이동으로 인한 오염을 줄일 수 있기 때문입니다.

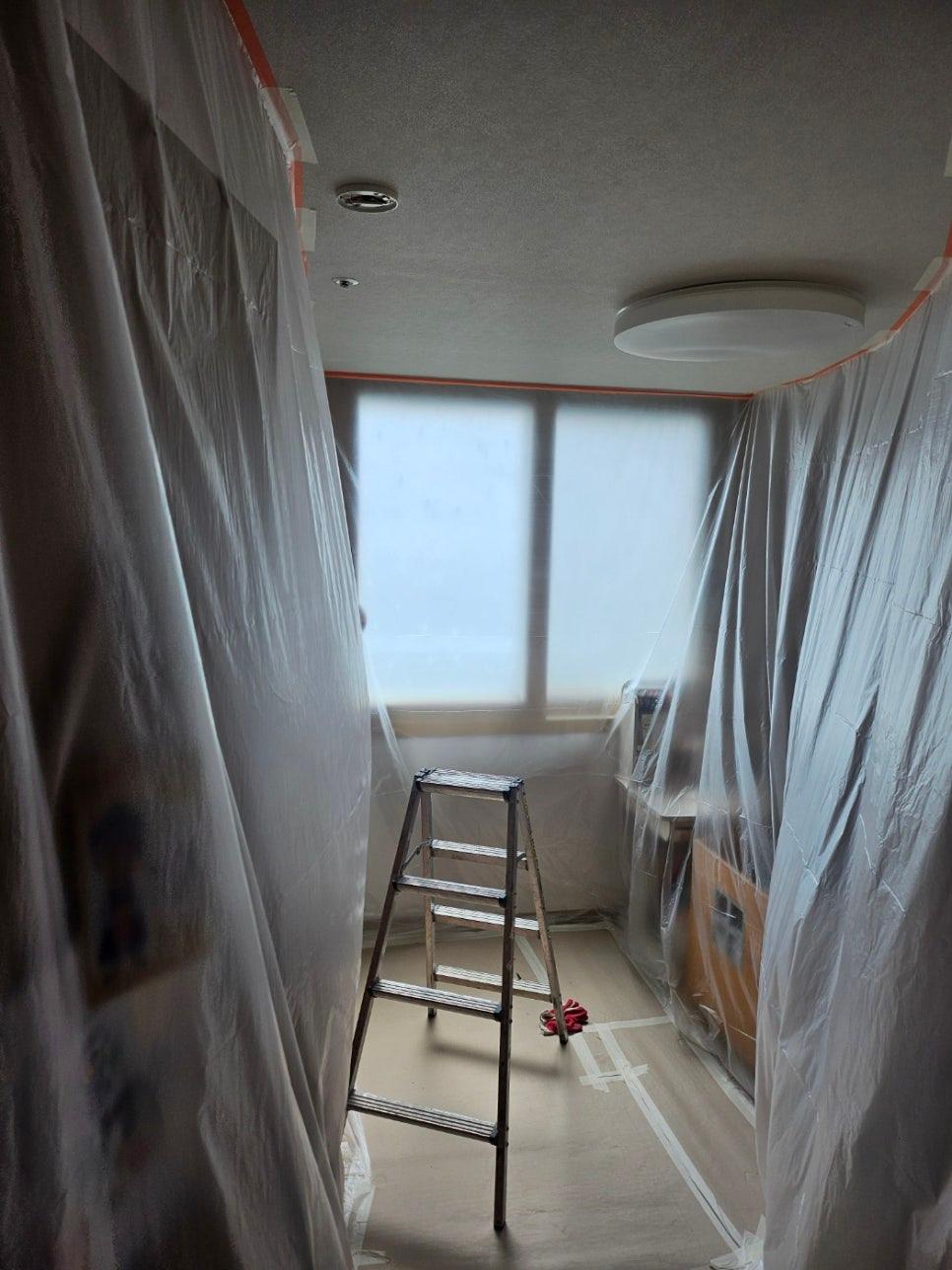

실내 공간의 벽과 천장을 투명 플라스틱 시트로 덮어 보양 작업을 진행했습니다. 천장 석고보드를 절단할 때 발생하는 비산먼지가 가구와 가전에 내려앉지 않도록 밀폐하는 과정이 핵심입니다.

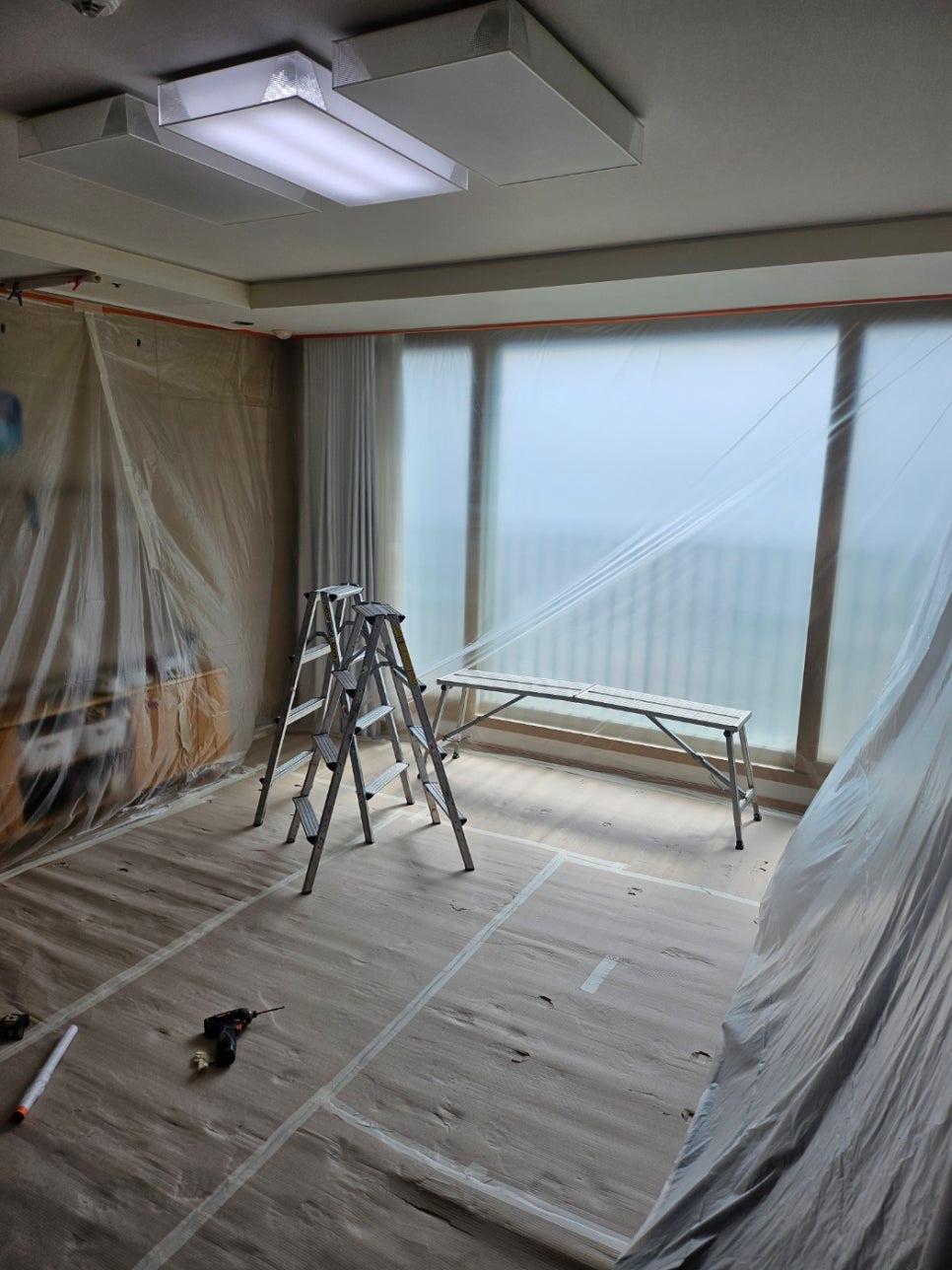

현장에서 사용하는 수공구와 소형 기기들을 배치해 정밀한 타공과 배선 작업을 준비했습니다. 보양재 너머로 도구가 직접 닿아 훼손되는 일이 없도록 작업 반경을 세심하게 관리하며 진행했습니다.

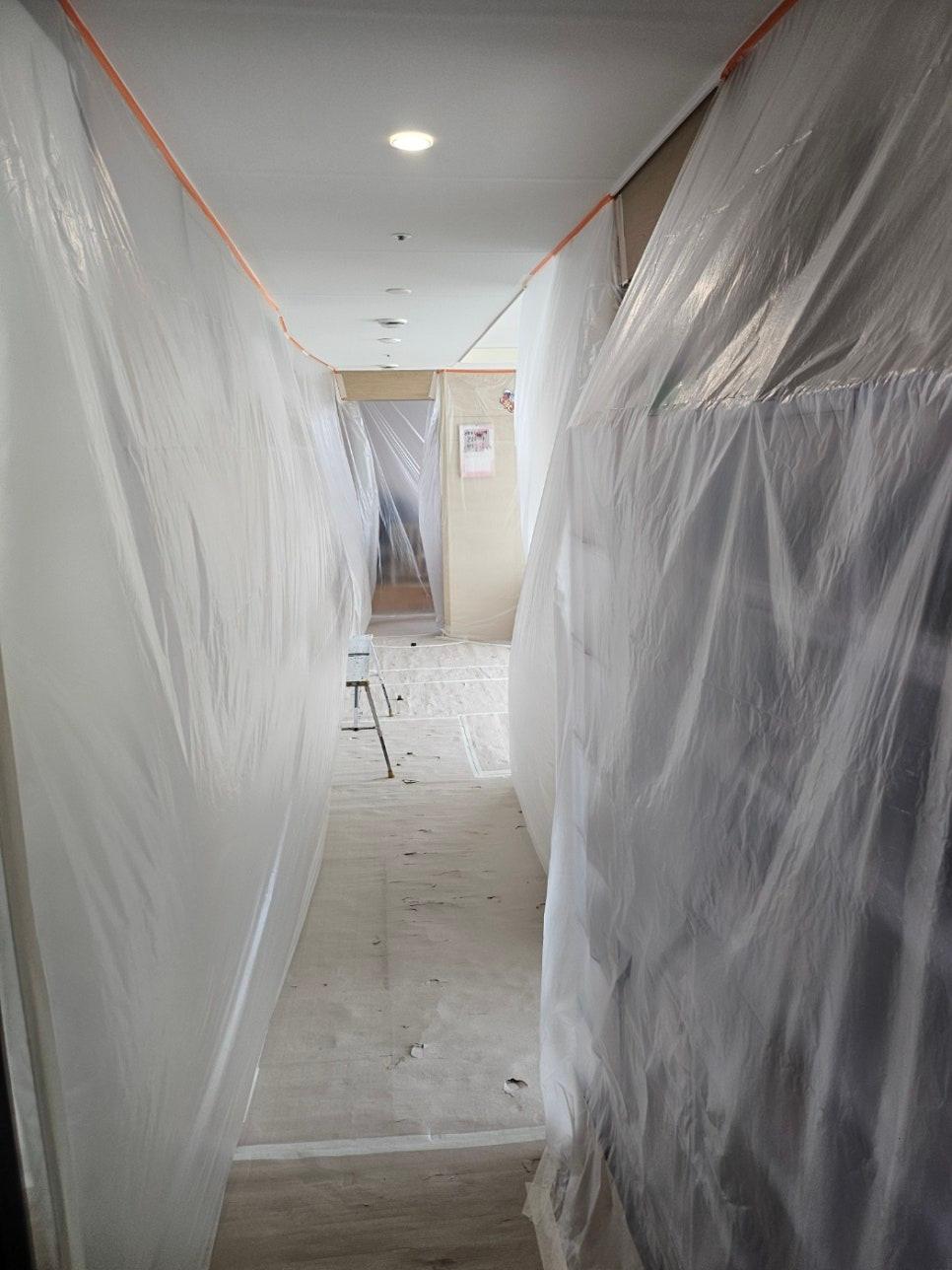

복도 구간 역시 흰색 비닐로 벽면과 천장을 꼼꼼하게 덮었습니다. 거실에서 각 방으로 이어지는 배관 경로를 확보해야 하므로, 이동 통로의 보양 상태가 전체 현장의 청결도를 결정합니다.

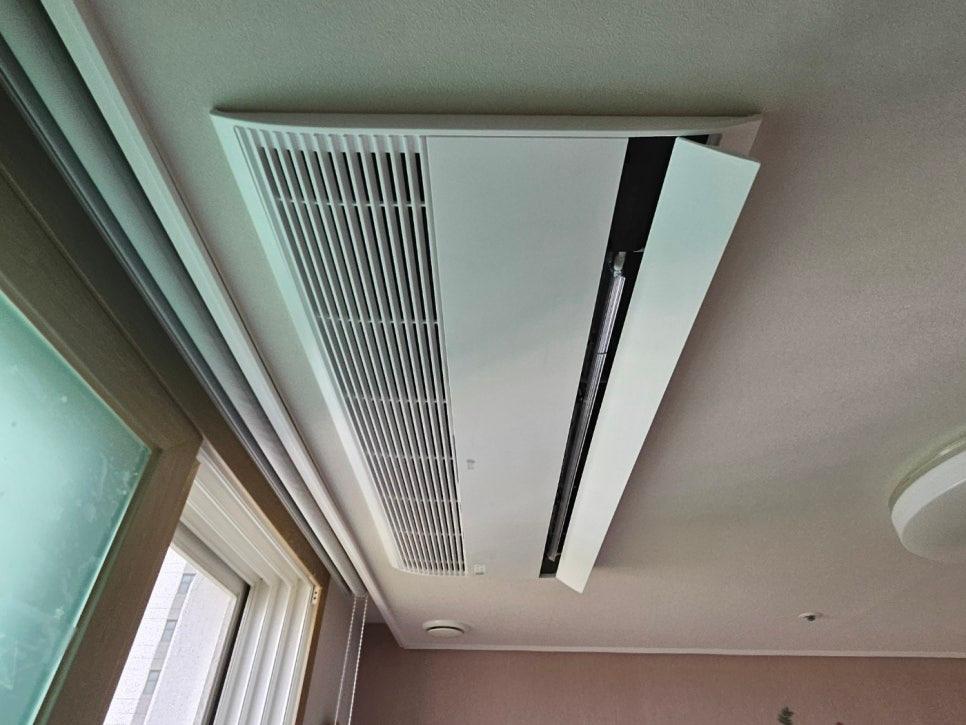

천장에 실내기를 거치하고 창문과 벽면의 수평을 맞추는 단계입니다. 40평형대 구조의 특성상 거실은 광범위한 송풍이 가능한 대형 벽걸이형 실내기를 배치해 냉방 효율을 고려했습니다.

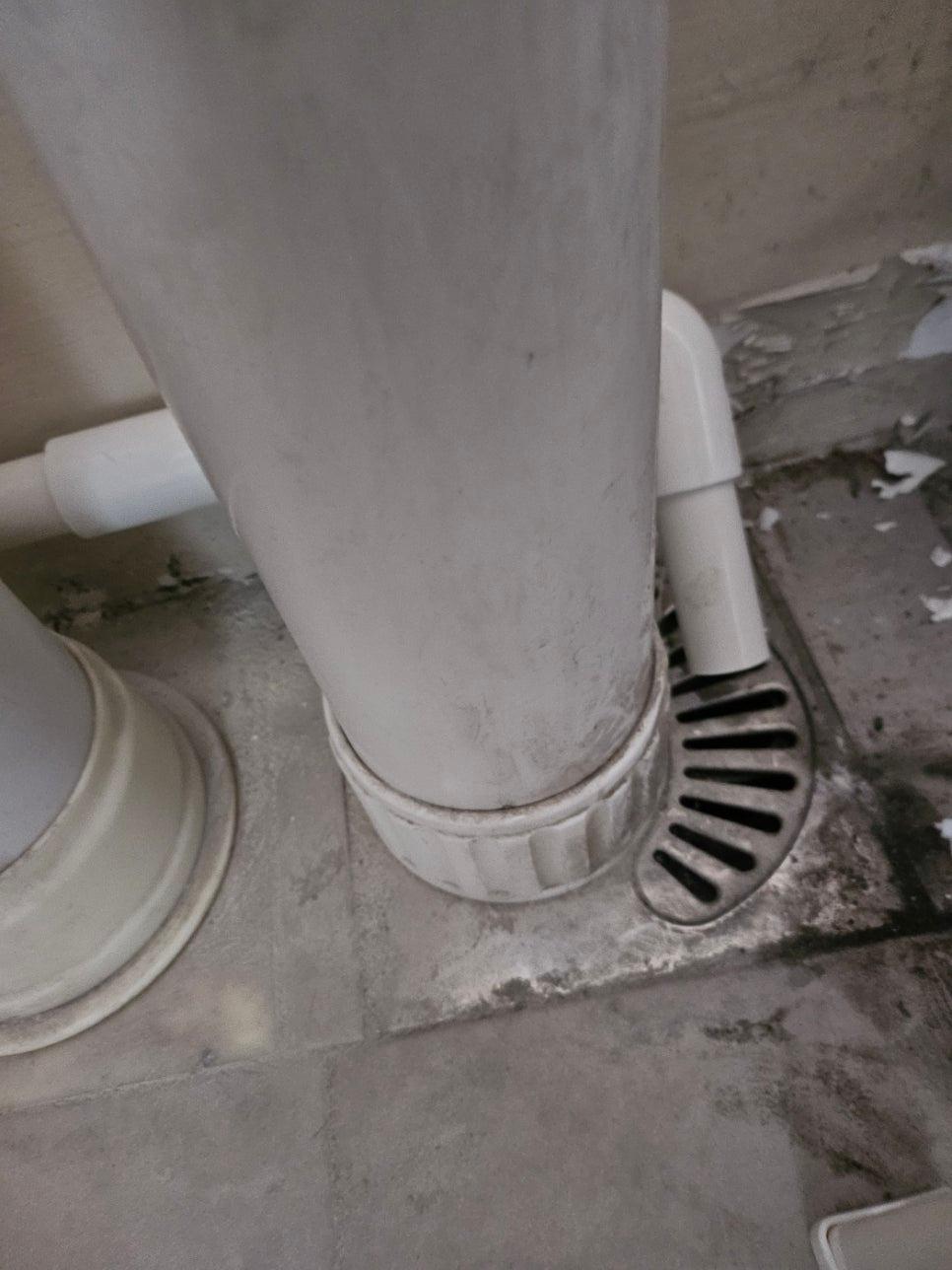

벽면을 타공하여 흰색 PVC관과 배수구를 설치한 모습입니다. 배관이 지나가는 자리는 흙과 먼지가 발생하기 쉬우므로, 매립 후 마감 전까지 이물질이 유입되지 않도록 관리하는 것이 중요합니다.

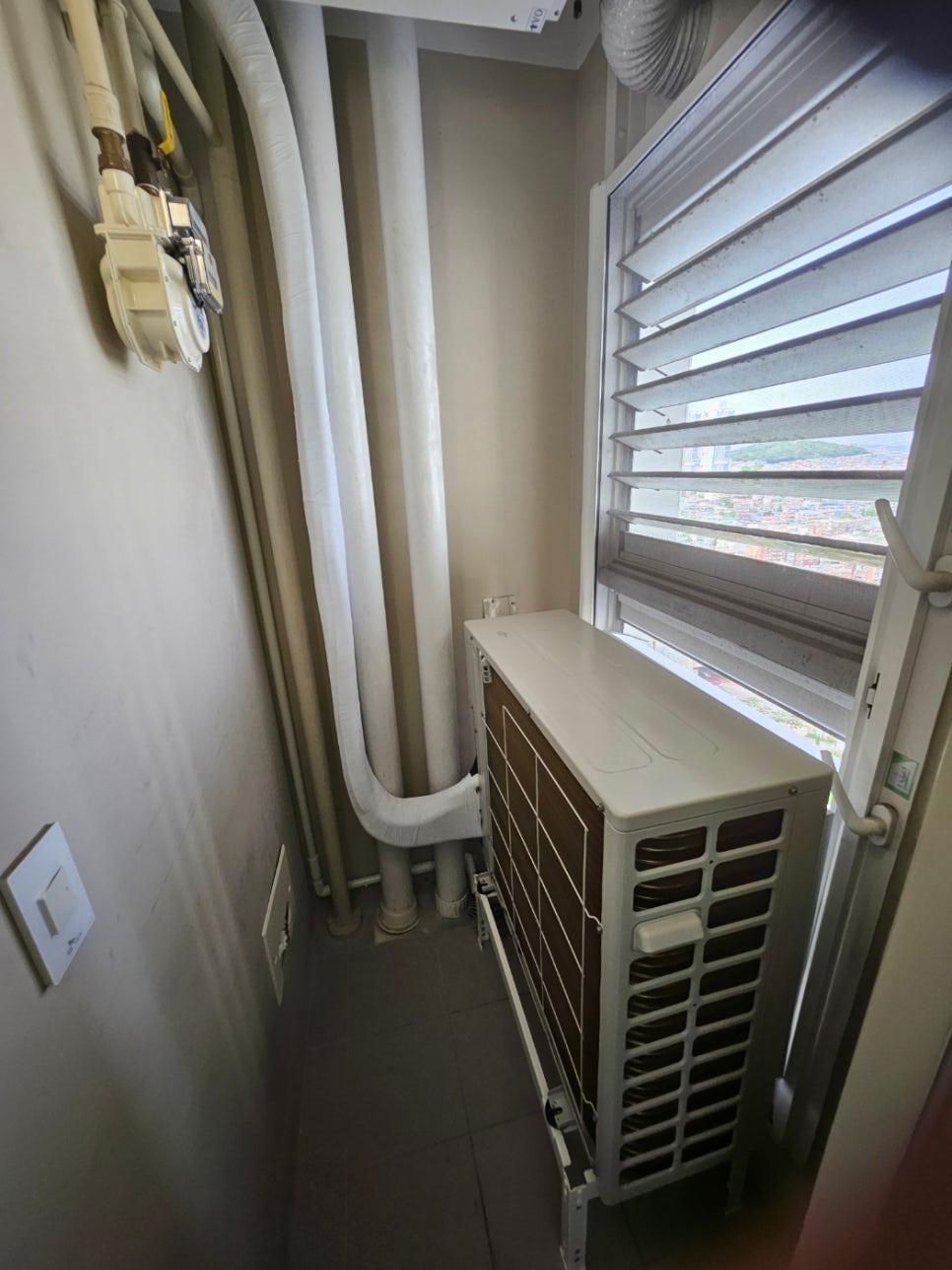

벽면에 전기 박스를 부착하고 창문 근처에 외부 유닛을 배치했습니다. 실외기 설치 시에는 베란다의 통풍 구조와 배기 위치를 고려해 최적의 지점을 잡아야 냉방 효율이 떨어지지 않습니다.

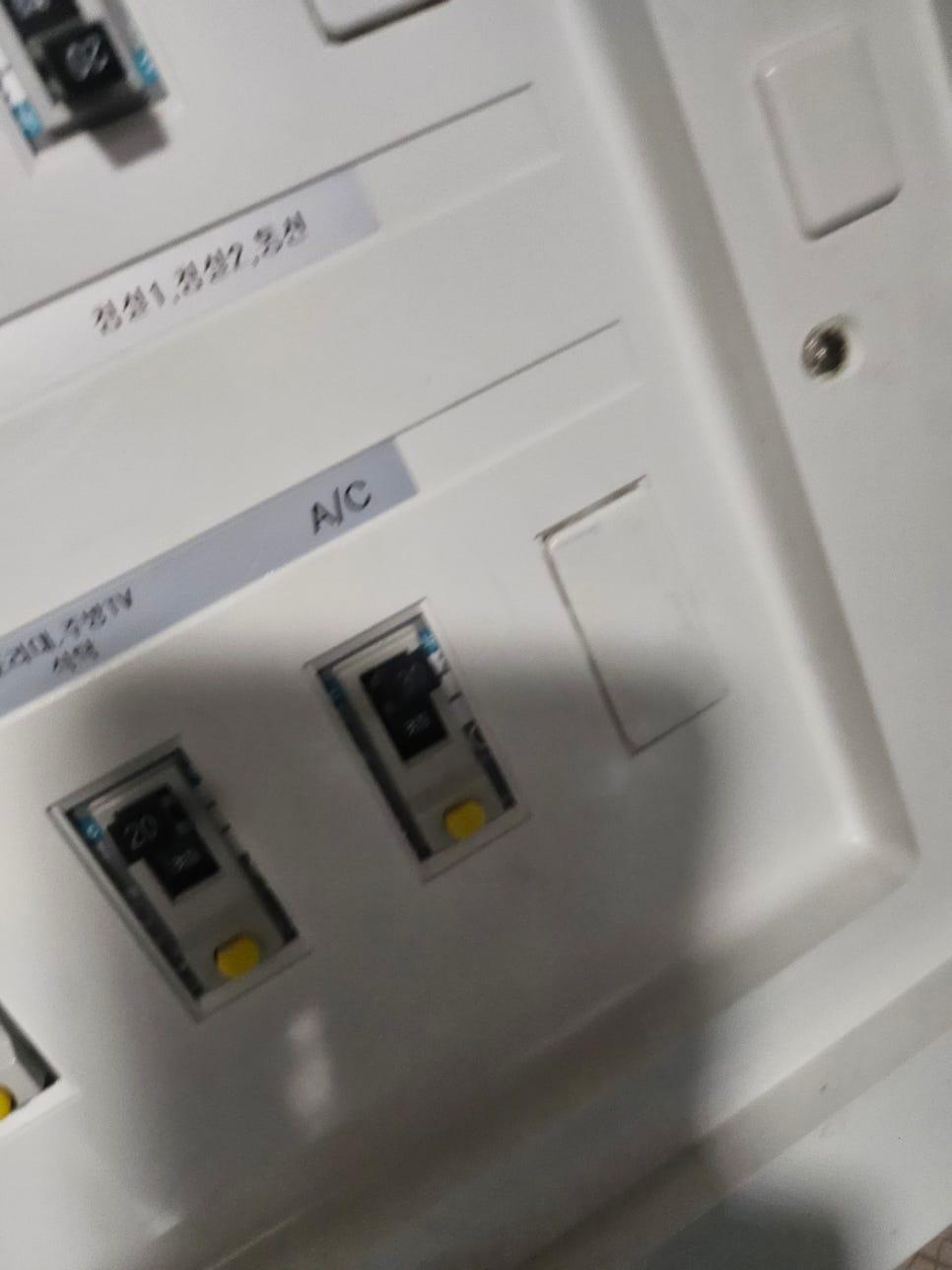

화이트 벽면에 전기 스위치, 콘센트, 입력 포트들을 정돈했습니다. 시스템에어컨은 고출력 기기이므로 기존 분전함의 부하량을 점검한 뒤 전용 회선과 차단기를 보강해 전기 안전 기준을 맞췄습니다.

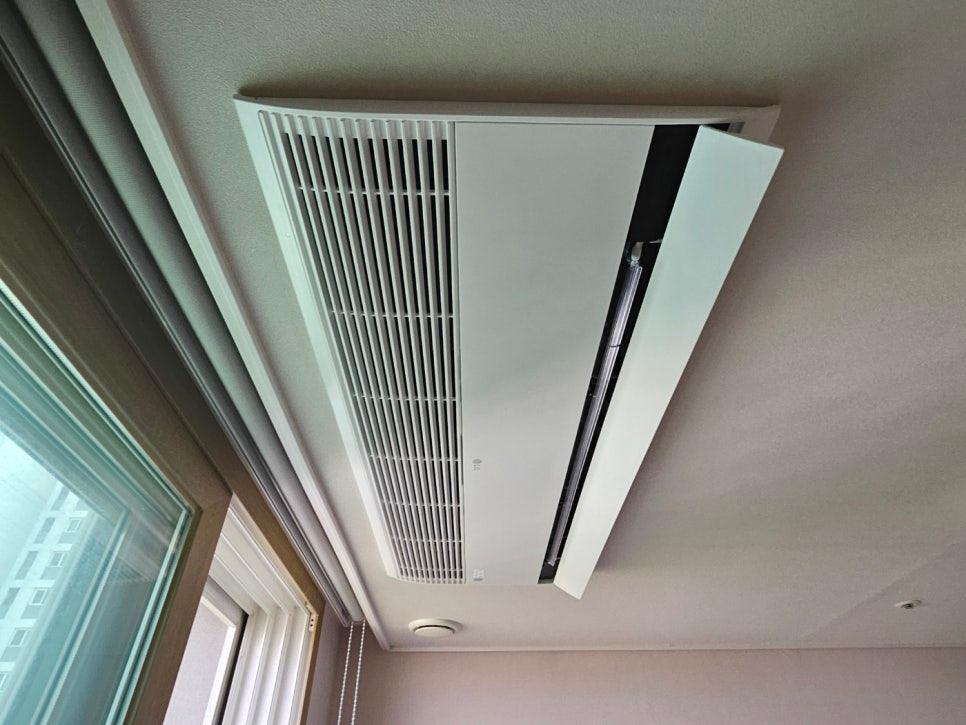

천장에 설치된 실내기와 창문의 위치 관계를 확인하는 과정입니다. 특히 남향 안방처럼 온도 편차가 심한 곳은 송풍 각도와 설치 위치를 미세하게 조정해 균일한 온도가 유지되도록 설계했습니다.

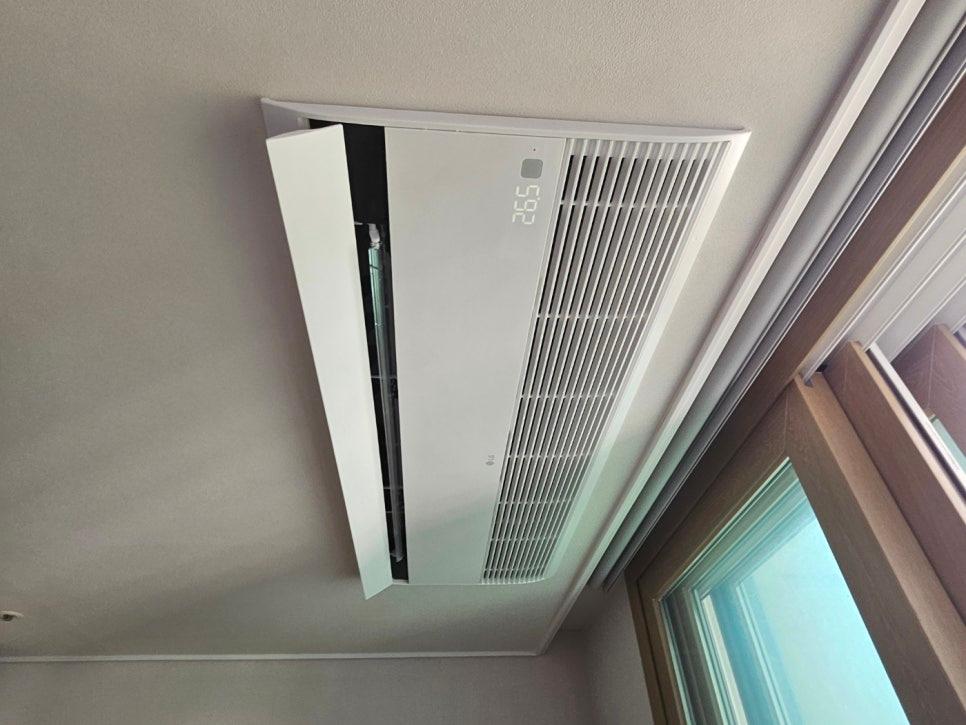

흰색 공기 조화기가 천장에 밀착되어 설치된 모습입니다. 냉매 배관은 단순히 길이를 짧게 하는 것보다 '직진성'을 확보하는 것이 중요하며, 꺾임 구간의 곡률을 완만하게 조정해 냉매 저항을 줄였습니다.

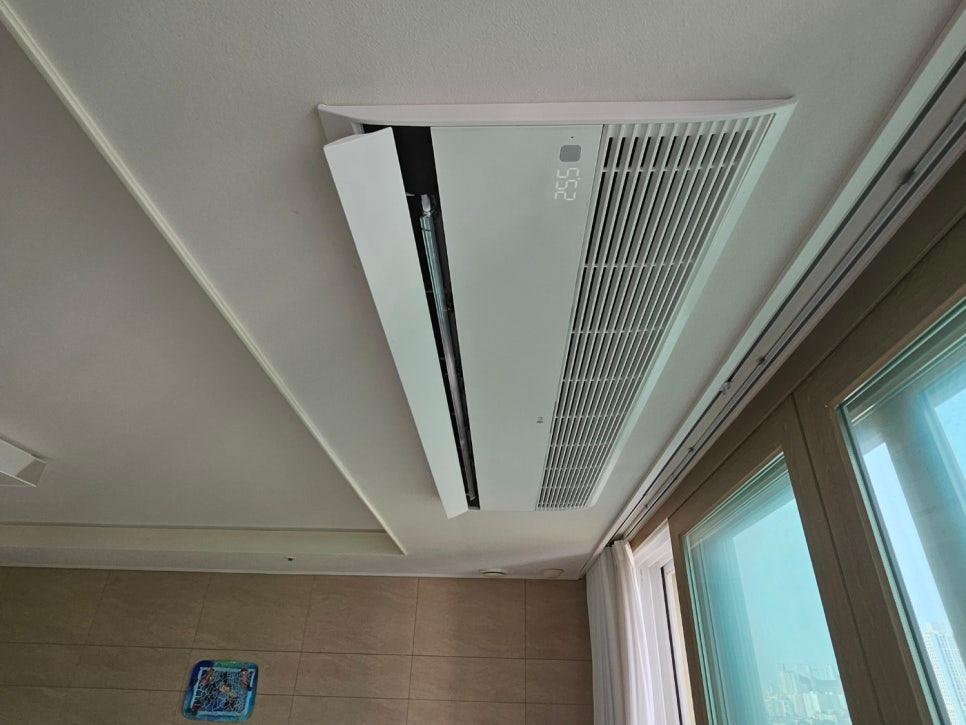

벽면 타일과 커튼이 있는 공간의 천장에 실내기를 배치했습니다. 각 방의 용도와 사용자의 생활 패턴에 맞춰 독립 제어형 유닛을 각각 배치해 개별 온도 조절이 가능하도록 구성했습니다.

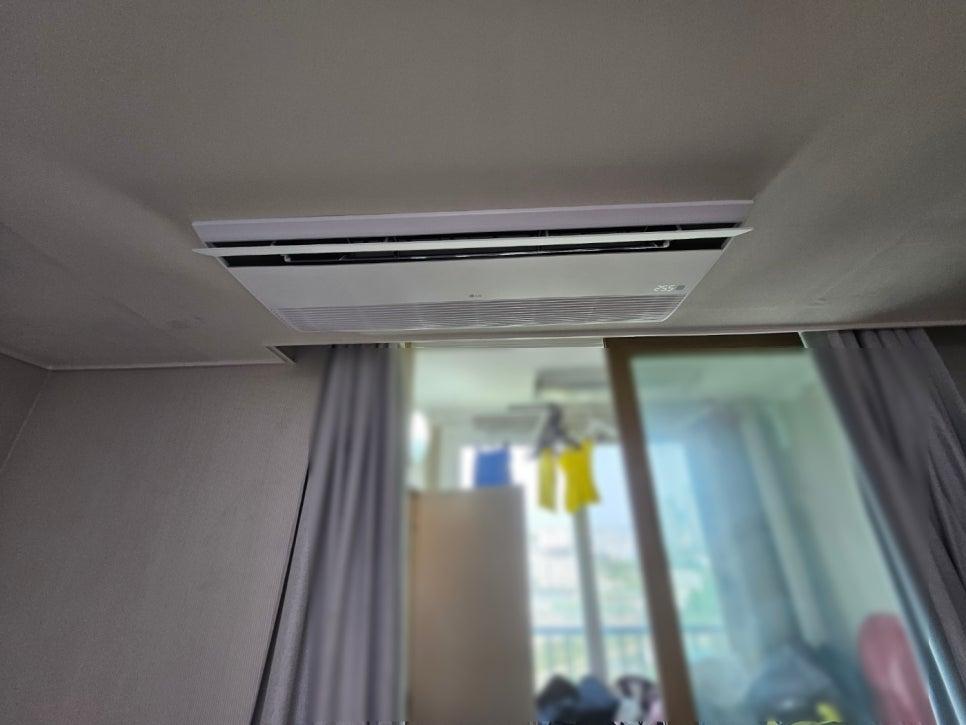

커튼과 창문이 있는 실내 천장에 실내기 설치를 마친 상태입니다. 실외기에는 진동 차단 패드와 단열 보강재를 적용해 소음 제어와 효율을 동시에 고려하며 작업을 이어갔습니다.

거주 중인 상태에서 보양 작업과 전용 회선 보강, 그리고 냉매 배관의 직진성을 고려한 설계가 적용된 현장이었습니다. 실내기 작동 상태를 확인하는 최종 단계만을 남겨두고 있습니다.

40평형대 구조에서 각 방의 독립 제어형 유닛 배치와 전용 차단기 보강이 필요한 상황이라면 이러한 공정 순서를 참고해 보세요.
