냉매 손실을 줄이는 최단거리 배관 설계와 실외기 분산 배치 | 래미안이편한세상 위례

성남 위례신도시 래미안이편한세상 아파트의 시스템에어컨 설치 현장입니다. 안녕하세요. 세대마다 실내 배치가 조금씩 다른 구축 단지의 특성을 고려해, 도면 너머의 실제 공간 구조를 분석하며 작업을 진행했습니다.

천장 속 배관 경로를 어떻게 잡느냐에 따라 냉방 효율이 달라지기에 고민이 깊어지는 공정이죠. 어떤 기준으로 위치를 잡고 배관을 설계했는지 그 과정을 따라가 볼게요.

벽면에 노란색 웃는 이모티콘 스티커와 숫자 '1' 표시판을 부착해 위치를 지정했습니다. 실내기 설치 지점은 단순히 도면을 따르는 것이 아니라, 거실의 개방형 구조와 냉방 커버 범위를 고려해 전략적으로 선정해야 합니다. 그래야 찬바람이 특정 구역에만 쏠리지 않고 공간 전체에 고르게 퍼질 수 있습니다.

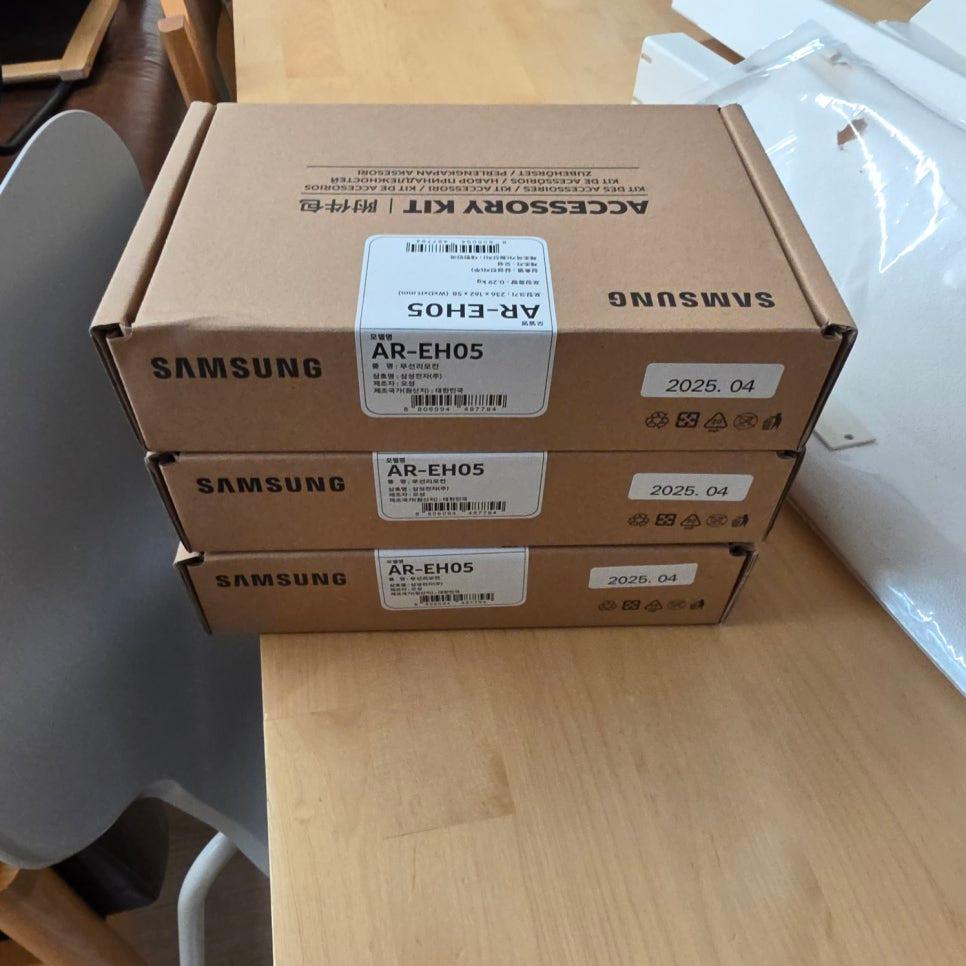

삼성 AR-EH05 부품 박스 3개가 준비된 모습입니다. 침실과 같은 개인 공간에는 정숙성과 미세 풍량 조절이 가능한 모델을 적용해 사용 목적에 맞게 구성했습니다. 이때 기존 가구 배치나 전기 배선과 간섭이 생기지 않도록 사전 조율하는 과정이 필수적입니다.

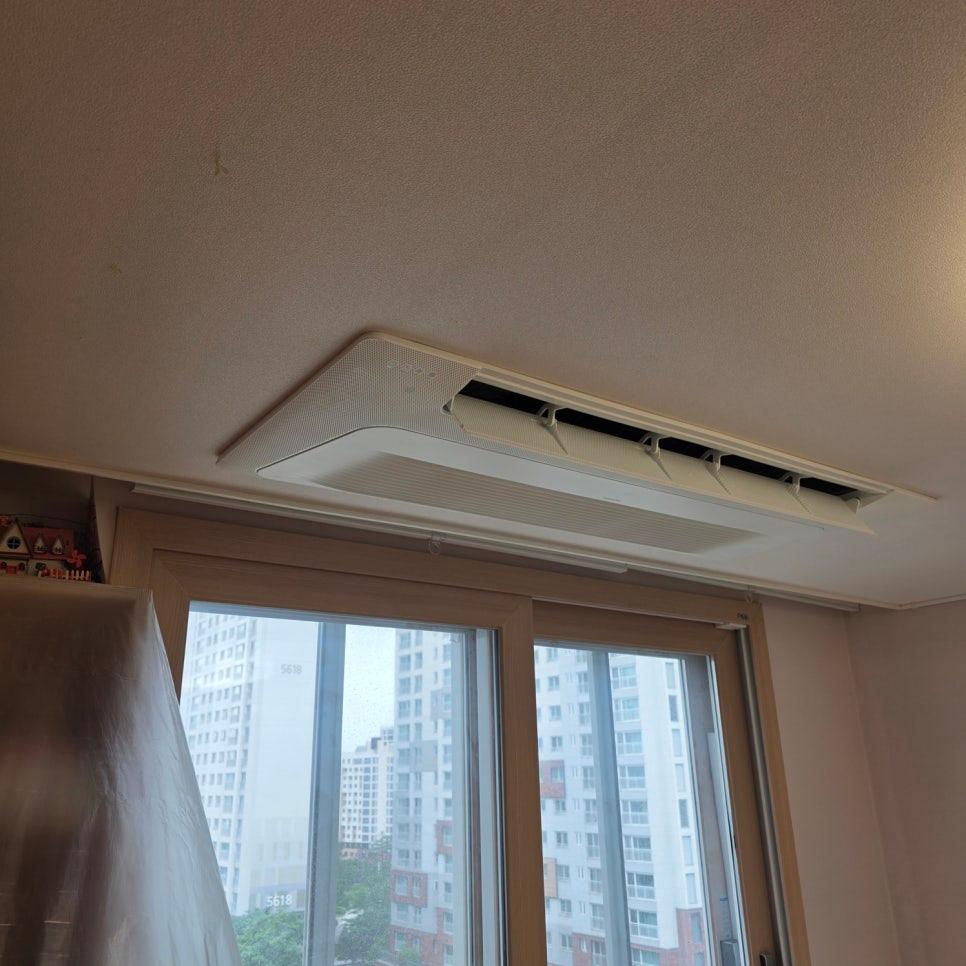

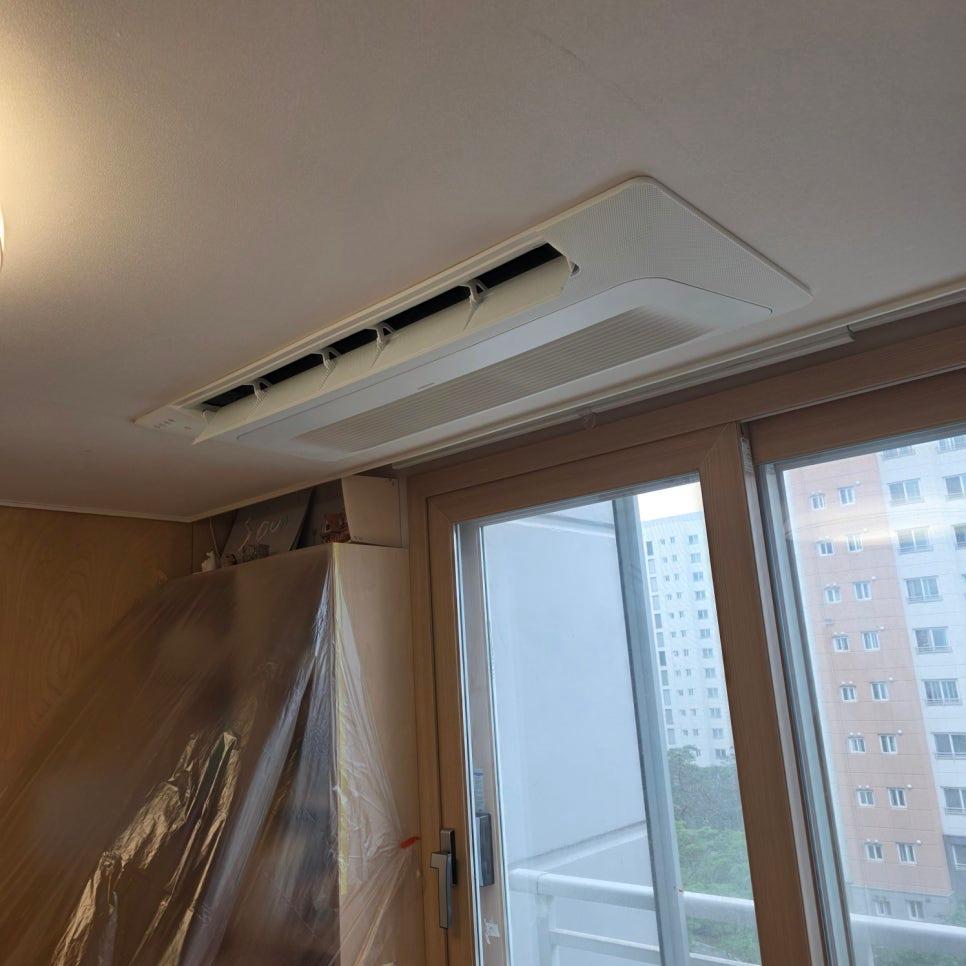

천장에 설치된 공기 순환기와 창문, 그리고 봉투로 덮인 가구가 보입니다. 실내기의 방향과 바람 세기를 조절할 수 있는 모델을 선택해 냉방 효율을 높이는 데 집중했습니다. 가구 보호를 위한 보양 작업과 함께 기기 위치를 다시 한번 점검하며 시공을 이어갔습니다.

그런데 기기 설치만큼 중요한 것이 바로 보이지 않는 배관의 경로입니다.

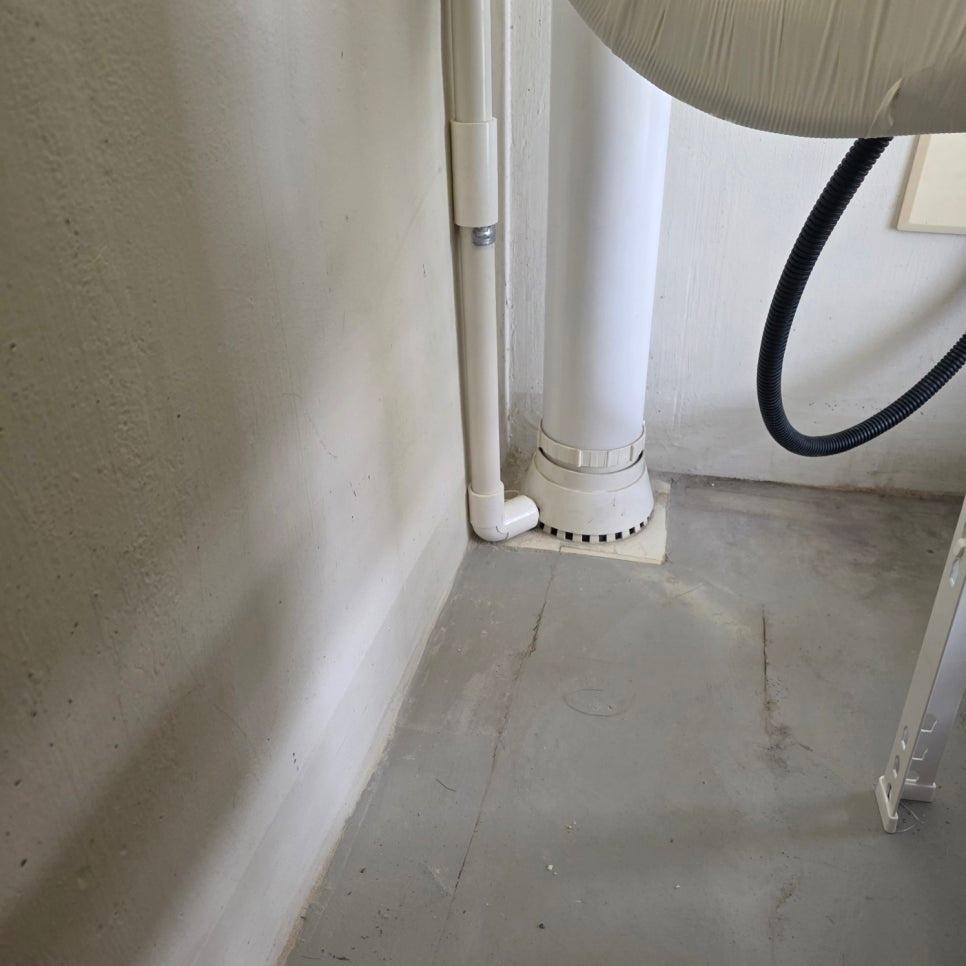

흰색 벽면과 회색 바닥 사이로 흰색 배관과 검은색 호스가 노출되어 있습니다. 냉매 배관의 길이가 길어지거나 굴곡이 많아지면 냉매 손실이 발생해 반응 속도가 느려질 수 있습니다. 이를 방지하기 위해 배관을 최단거리 직선 위주로 배치하여 에너지 효율을 높이는 설계를 적용했습니다.

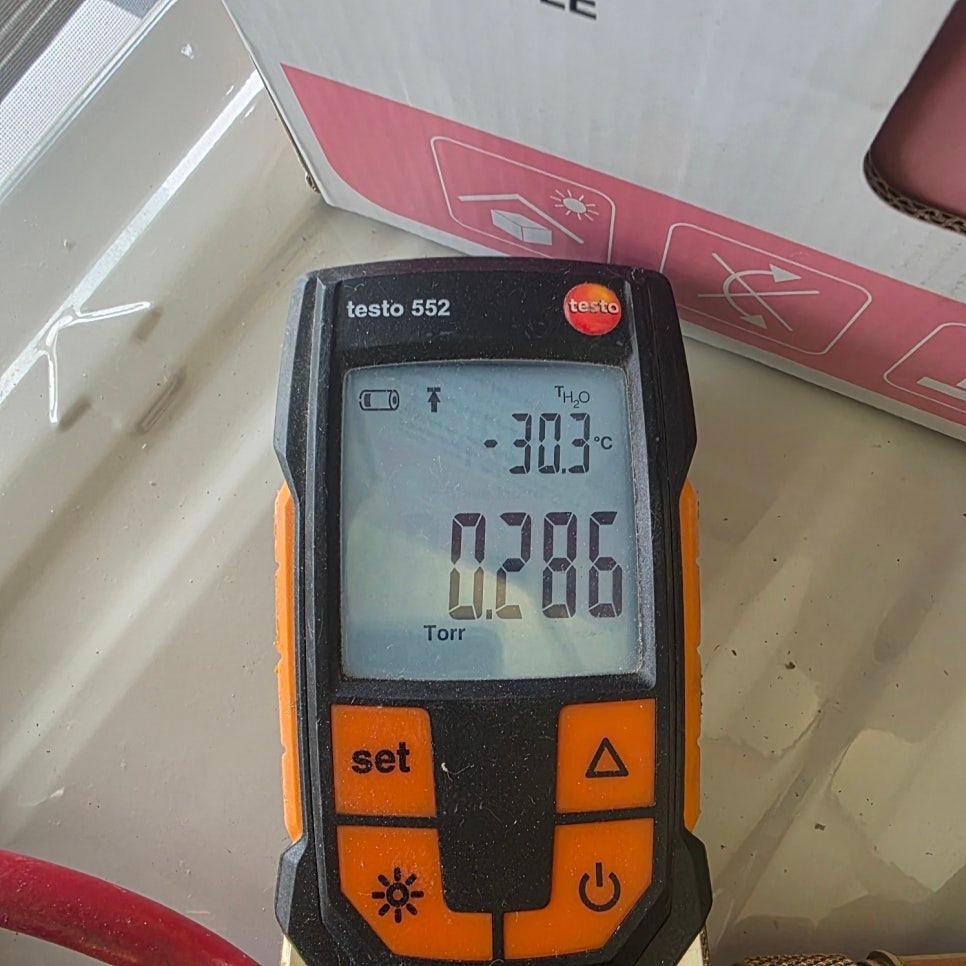

테스토 552 측정기로 온도와 압력 값을 확인하는 과정입니다. 배관 설계가 제대로 이루어졌는지, 냉매의 흐름에 이상은 없는지 수치로 검증하는 단계입니다. 정밀한 측정은 장기적인 사용 시 발생할 수 있는 성능 저하를 막는 핵심 절차입니다.

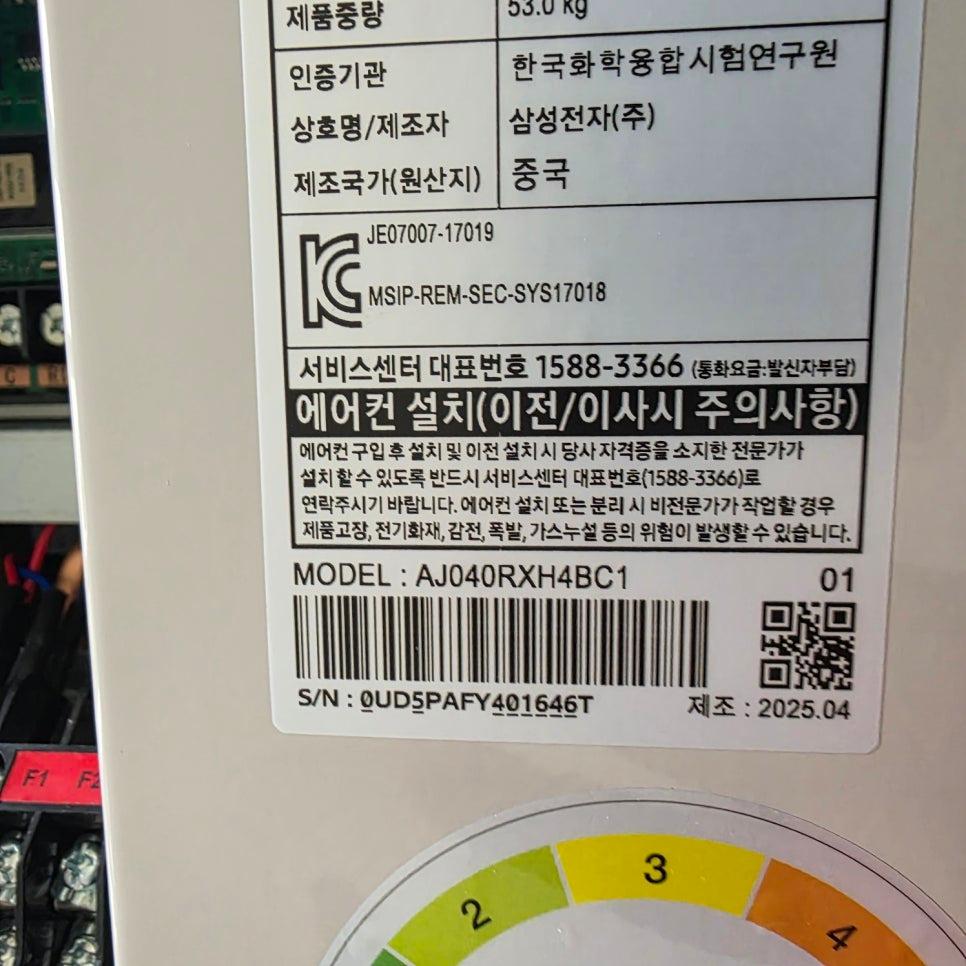

시공 장면과 함께 소형 도구가 사용되고 있습니다. 배관이 지나가는 구간은 건축 마감재와 일체감이 느껴지도록 설계하여 시각적인 이질감을 줄였습니다. 기능적인 보완뿐 아니라 마감 디테일까지 챙겨야 체감 품질이 올라갑니다.

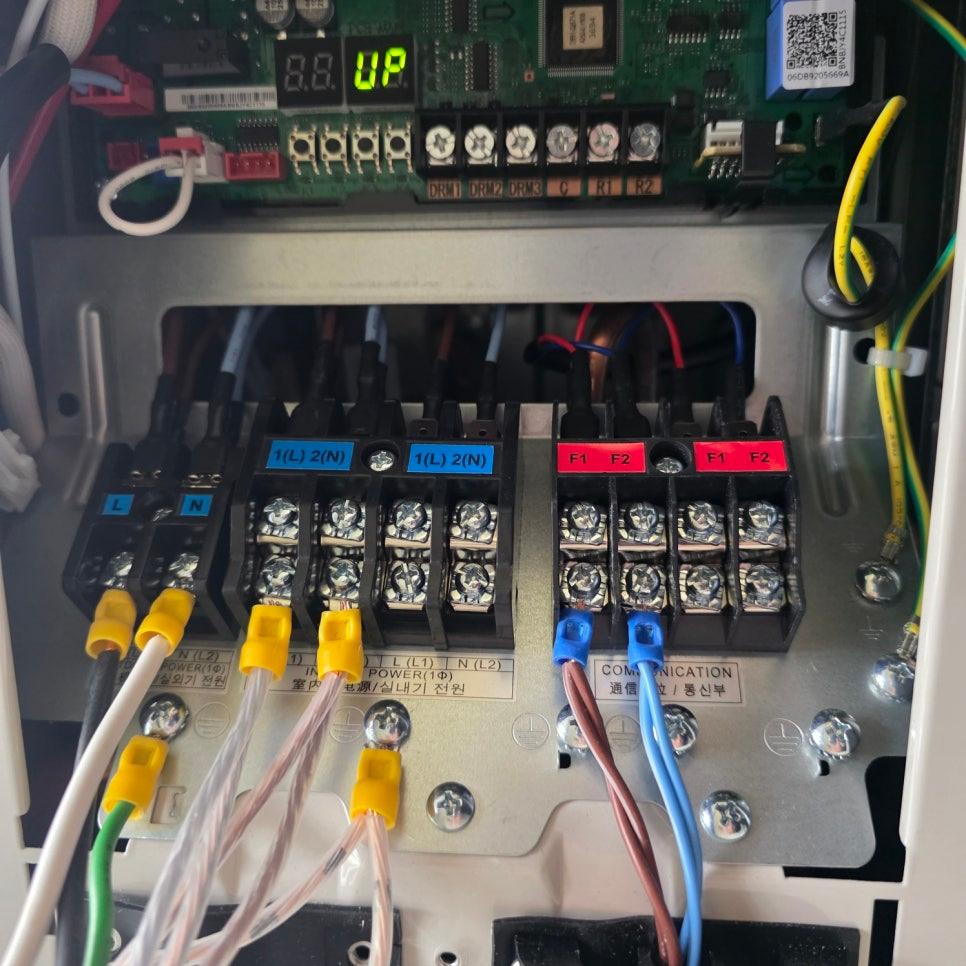

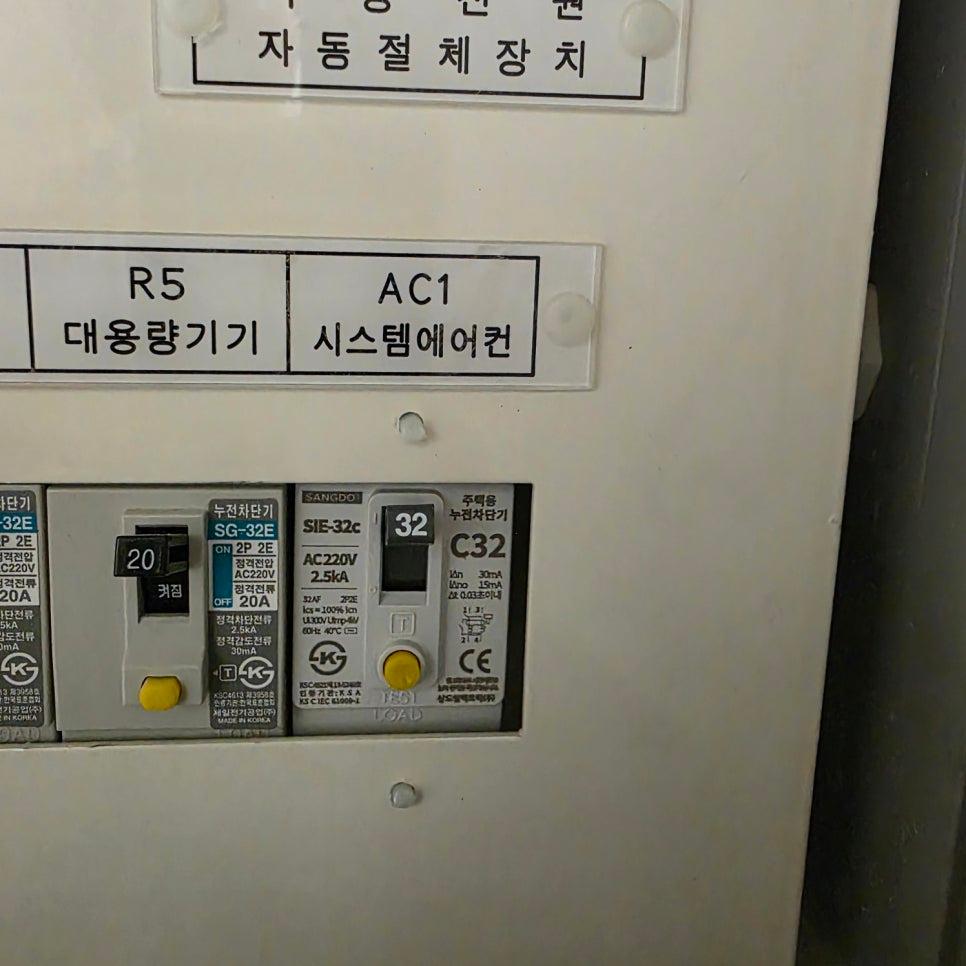

전기 설비 박스 내부에 전선 연결과 스위치, 표시등이 설치된 디테일입니다. 시스템에어컨은 전력 용량 점검이 필수적이기에, 전기 박스 내부의 배선 상태를 세밀하게 확인하며 연결 작업을 진행했습니다. 안정적인 전력 공급이 뒷받침되어야 기기가 오작동 없이 작동합니다.

문제는 실외기 설치 시 발생하는 진동과 소음입니다.

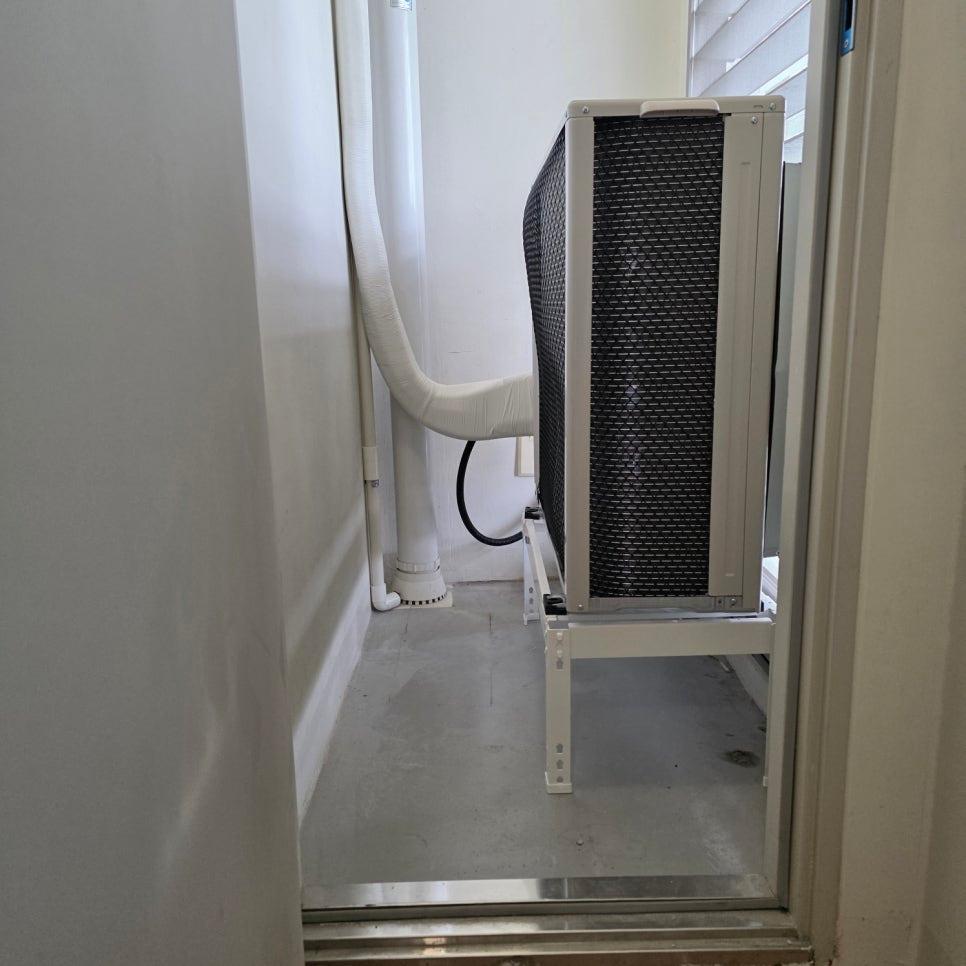

시공 과정에서 소형 도구를 활용해 세부 조정을 진행하고 있습니다. 실외기는 외벽 라인과 베란다 코너 공간에 분산 배치하여 통풍을 원활하게 하고 실내로 전달되는 소음을 줄이는 전략을 썼습니다. 방향별 바람 배출 경로와 공간 간섭을 철저히 확인하는 것이 포인트입니다.

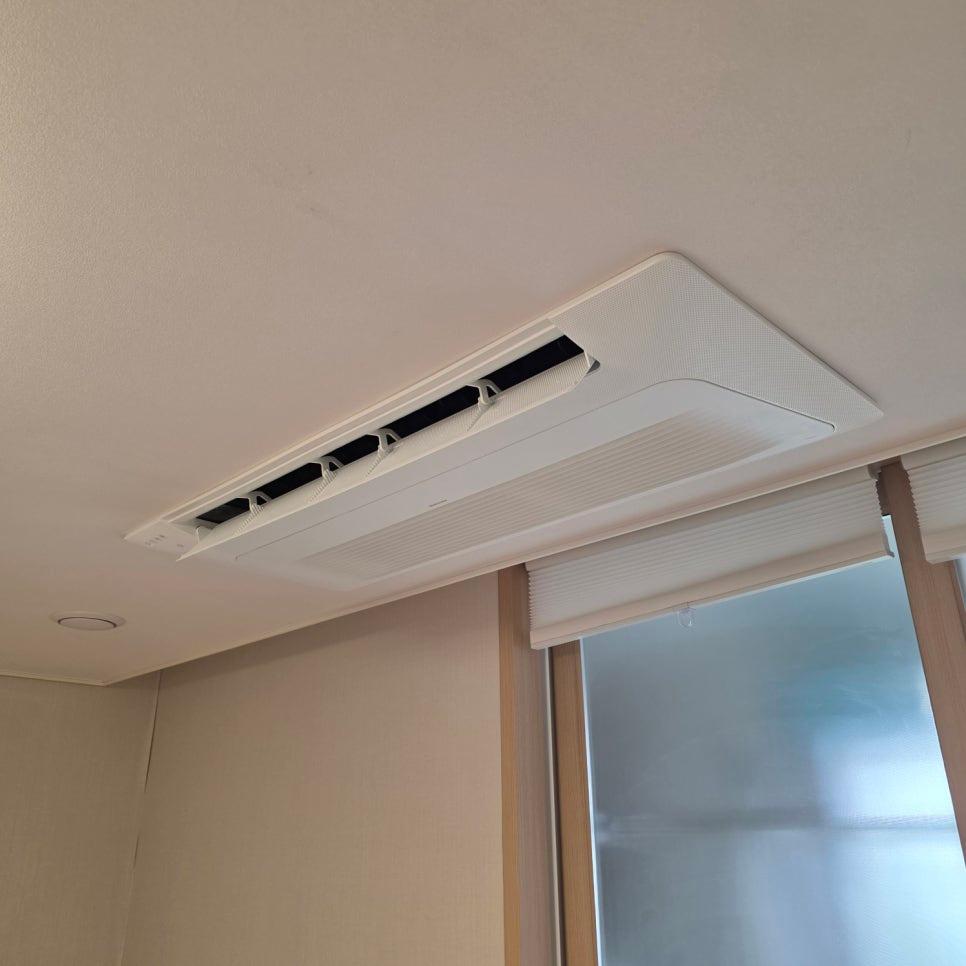

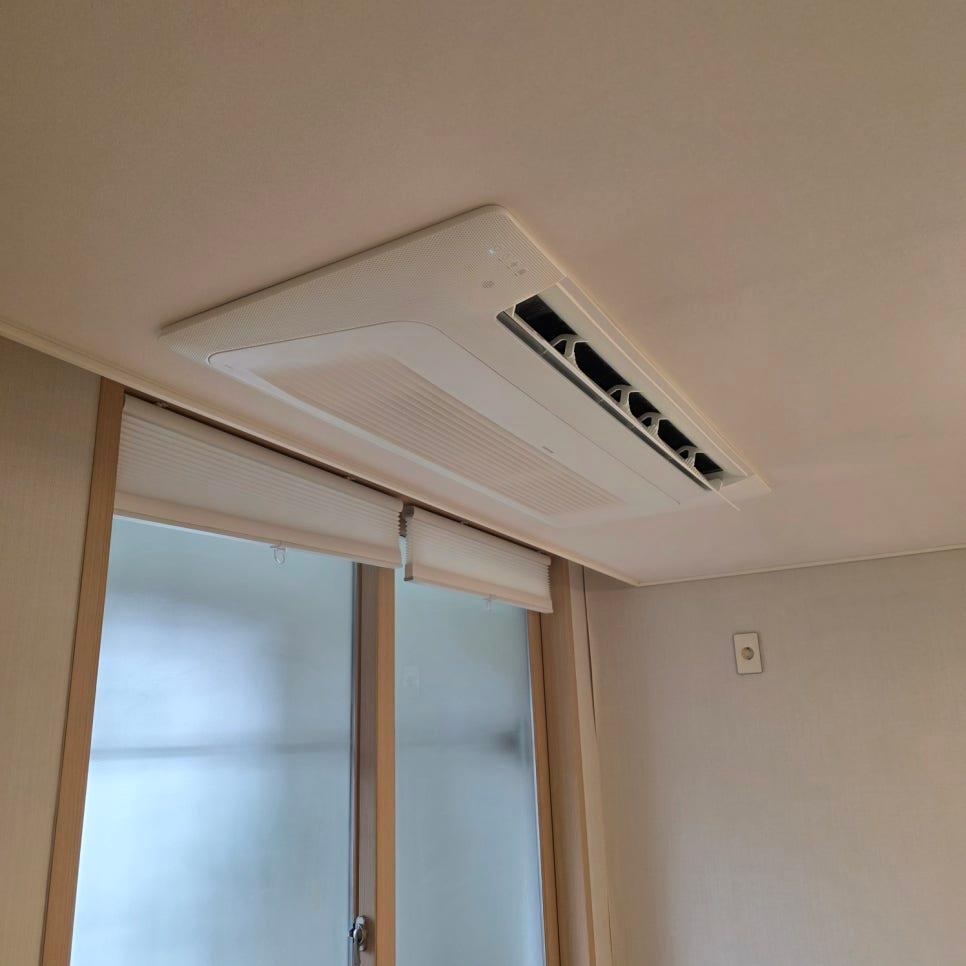

천장에 설치된 흰색 공기 조절 장치와 창문, 블라인드가 보입니다. 실외기 설치 시에는 진동 방지 패드를 부착하고 지지대를 고정해 작동 시 흔들림을 최소화했습니다. 수평 맞춤 작업과 벽면 간격 확보를 통해 안정적인 작동 환경을 구성하며 작업을 마무리했습니다.

시스템에어컨은 실내기 모델 선정부터 냉매 배관의 고저차 처리, 실외기 진동 방지까지 단계별 정밀함이 요구됩니다. 특히 래미안이편한세상 위례처럼 구조가 복잡한 단지일수록 현장 실측을 통한 맞춤형 설계가 우선되어야 합니다.

이번 현장은 거실과 침실의 용도에 맞는 실내기 배치와 최단거리 배관 설계, 그리고 실외기 분산 배치를 통해 시공되었습니다. 현재는 각 기기의 설치와 배선 연결이 완료된 상태입니다.

삼성 AR-EH05 모델과 테스토 552 측정기를 활용한 정밀 시공이 여름철 어떤 냉방 성능으로 이어질지 기대됩니다.
