단배관 방식으로 실내기 4대를 배치한 LG 시스템에어컨 설치 | 김포 한강신도시2차 KCC스위첸

김포 한강신도시2차 KCC스위첸 아파트에서 거실과 각 방에 실내기를 나누어 배치한 현장입니다. 안녕하세요.

입주 전 상태에서 LG 시스템에어컨 4대를 설치하는 작업이었으며, 사전 점검을 통해 실내기와 실외기의 위치를 설계하는 과정부터 시작되었습니다.

천장 속 배관 경로를 잡는 일은 눈에 보이지 않기에 판단이 쉽지 않죠. 어떤 순서로 설계를 진행하고 마감했는지 기록을 따라가 볼게요.

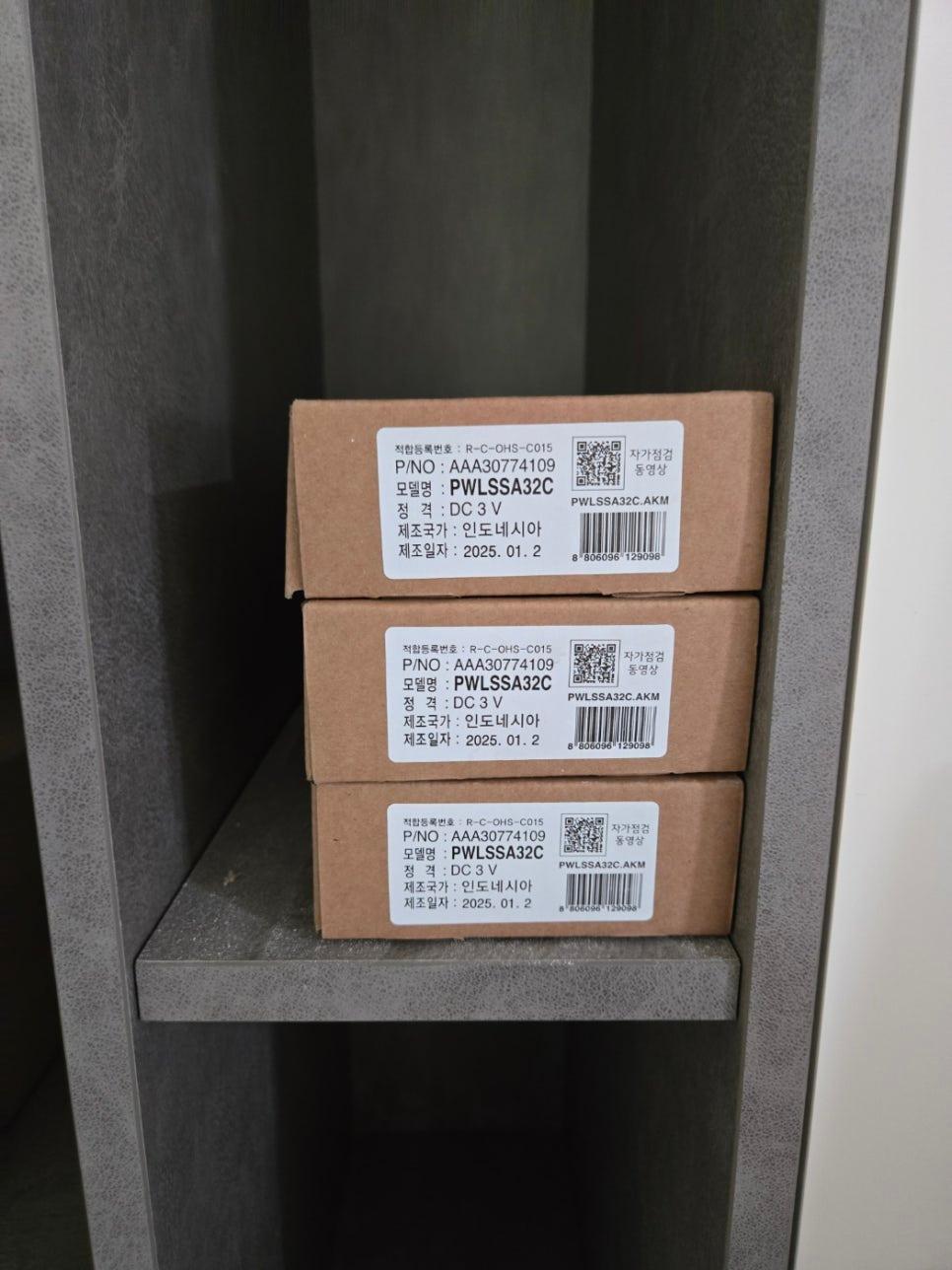

현장에 반입된 LG 시스템에어컨 실내기 제품들입니다. 모델명과 전압 등 상세 정보가 기재된 라벨을 통해 설계된 사양과 일치하는지 먼저 확인하는 과정이 필요합니다.

자재 1

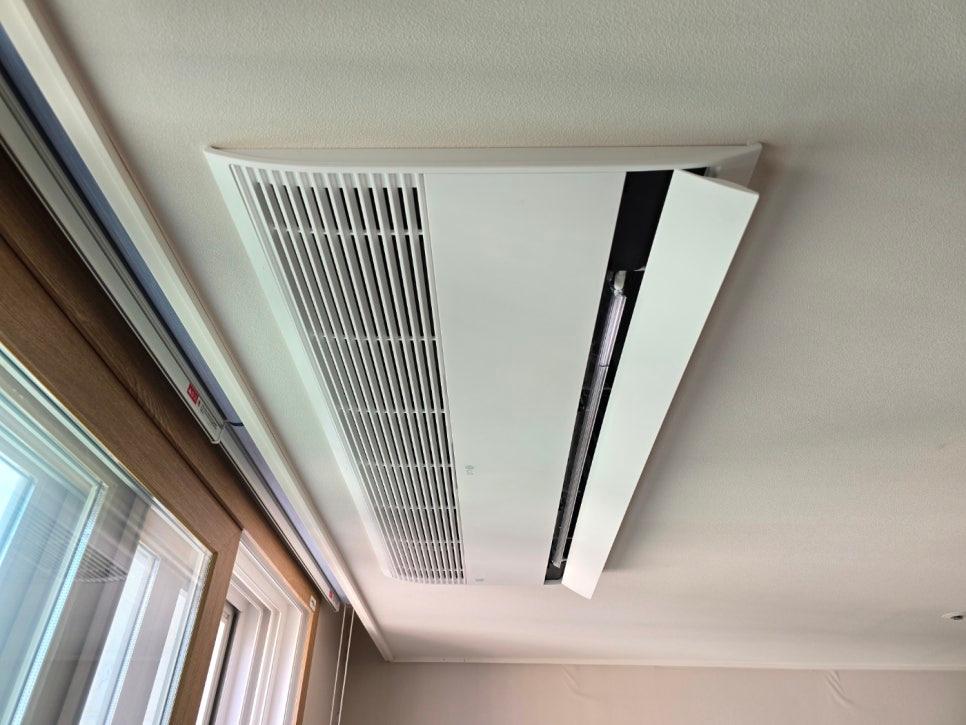

천장 내부에 공기 순환기를 배치하고 창문 근접 부분의 간섭 여부를 체크했습니다. 기기 위치에 따라 바람의 흐름이 달라지므로 벽 구조와 사용자 동선을 고려해 최적의 지점을 잡았습니다.

자재 1

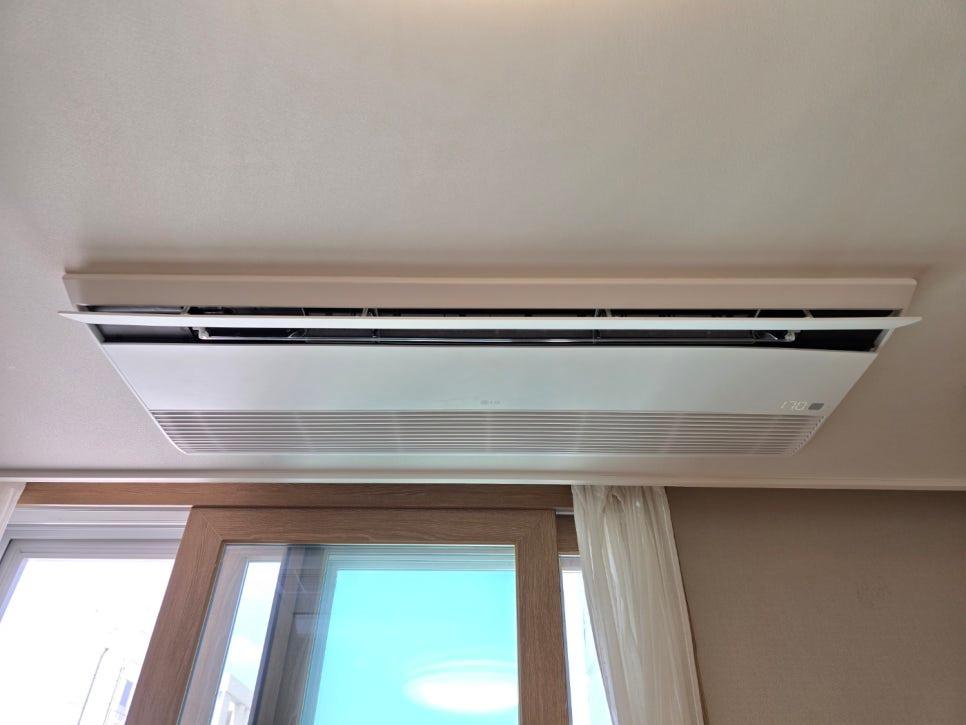

실내기 설치 후 창문과 커튼이 위치할 공간과의 거리를 확인하는 모습입니다. 바람이 거주자에게 직접 닿지 않으면서도 공간 전체에 냉기가 고르게 퍼질 수 있도록 배치 각도를 조절했습니다.

자재 1

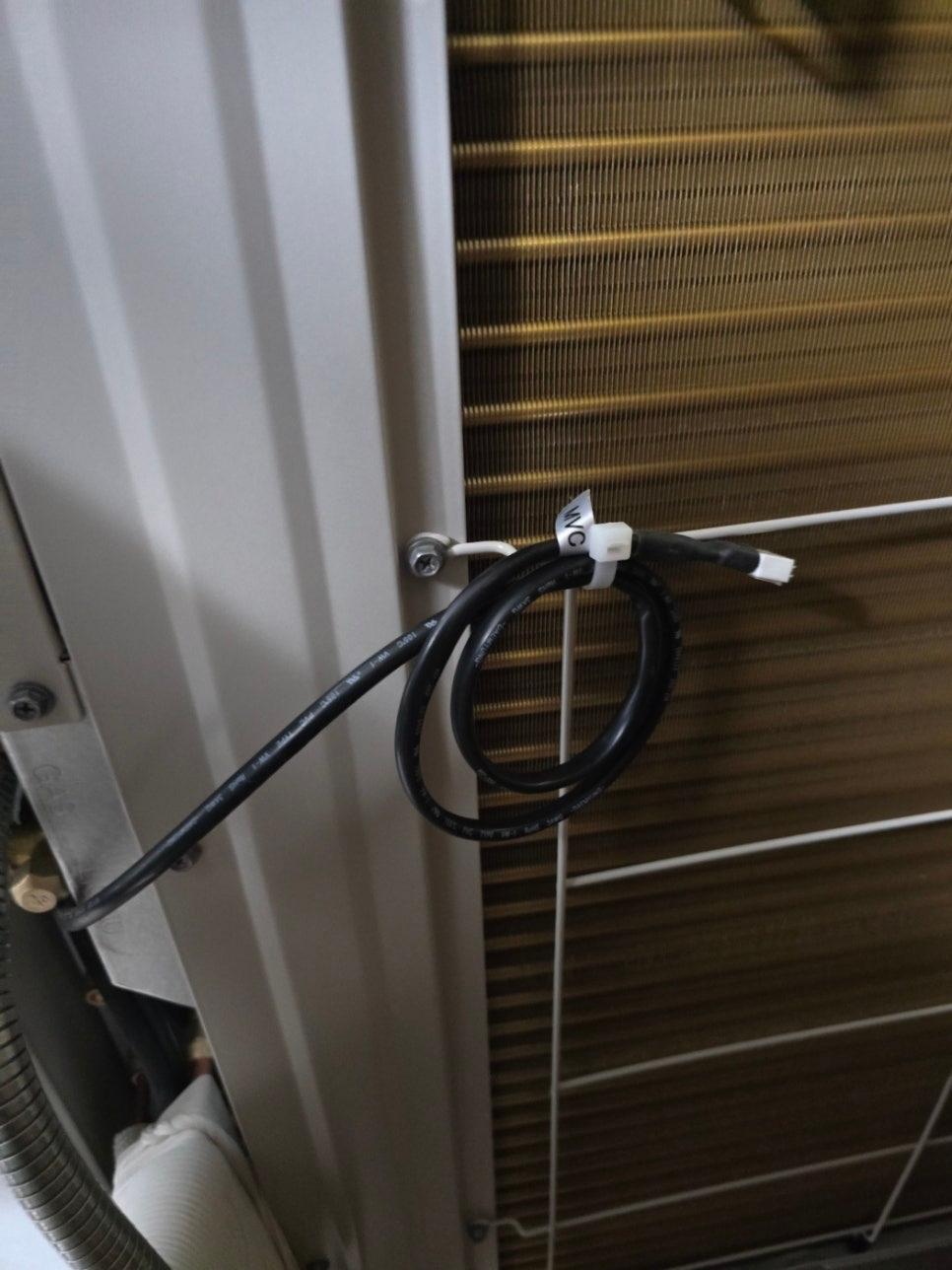

공기 순환기 내부에 검은색 전선을 고정하며 배선 작업을 진행했습니다. 전선이 노출되지 않도록 천장 내부에서 정밀하게 경로를 잡아야 추후 마감 후에도 외관상 깔끔한 상태가 유지됩니다.

그런데 배관 연결만큼 중요한 것이 바로 배수 처리입니다.

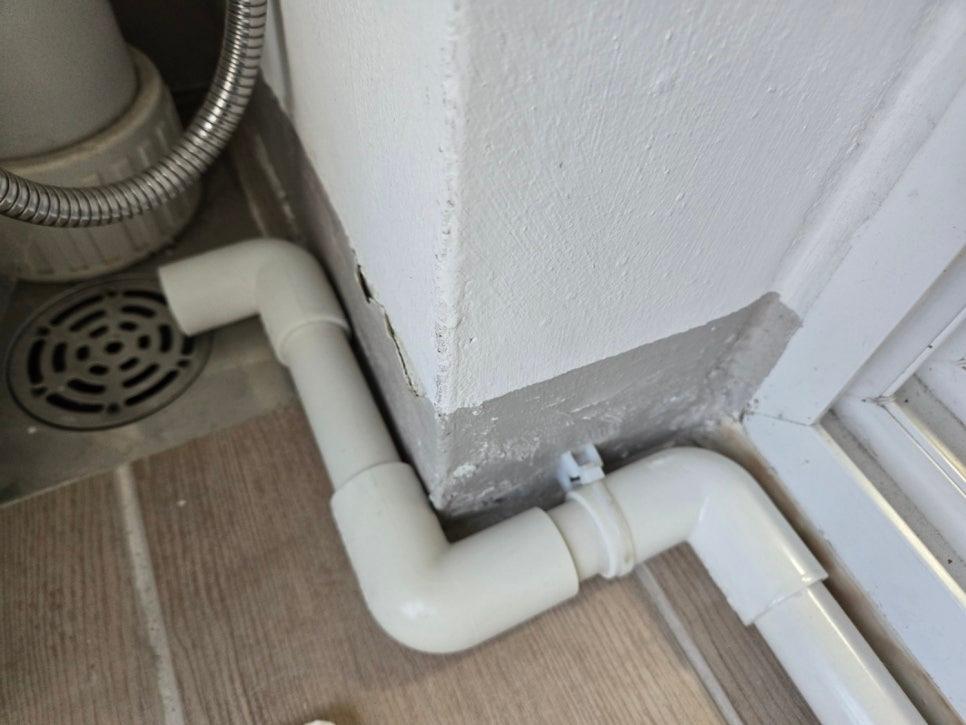

흰색 PVC 배관과 금속 호스가 벽체 및 배수구와 연결된 모습입니다. 결로수 배출 라인은 경사도가 정확하지 않으면 물 고임이나 악취가 발생할 수 있어, 배수 방향과 연결 부위를 세밀하게 확인하며 시공했습니다.

자재 1

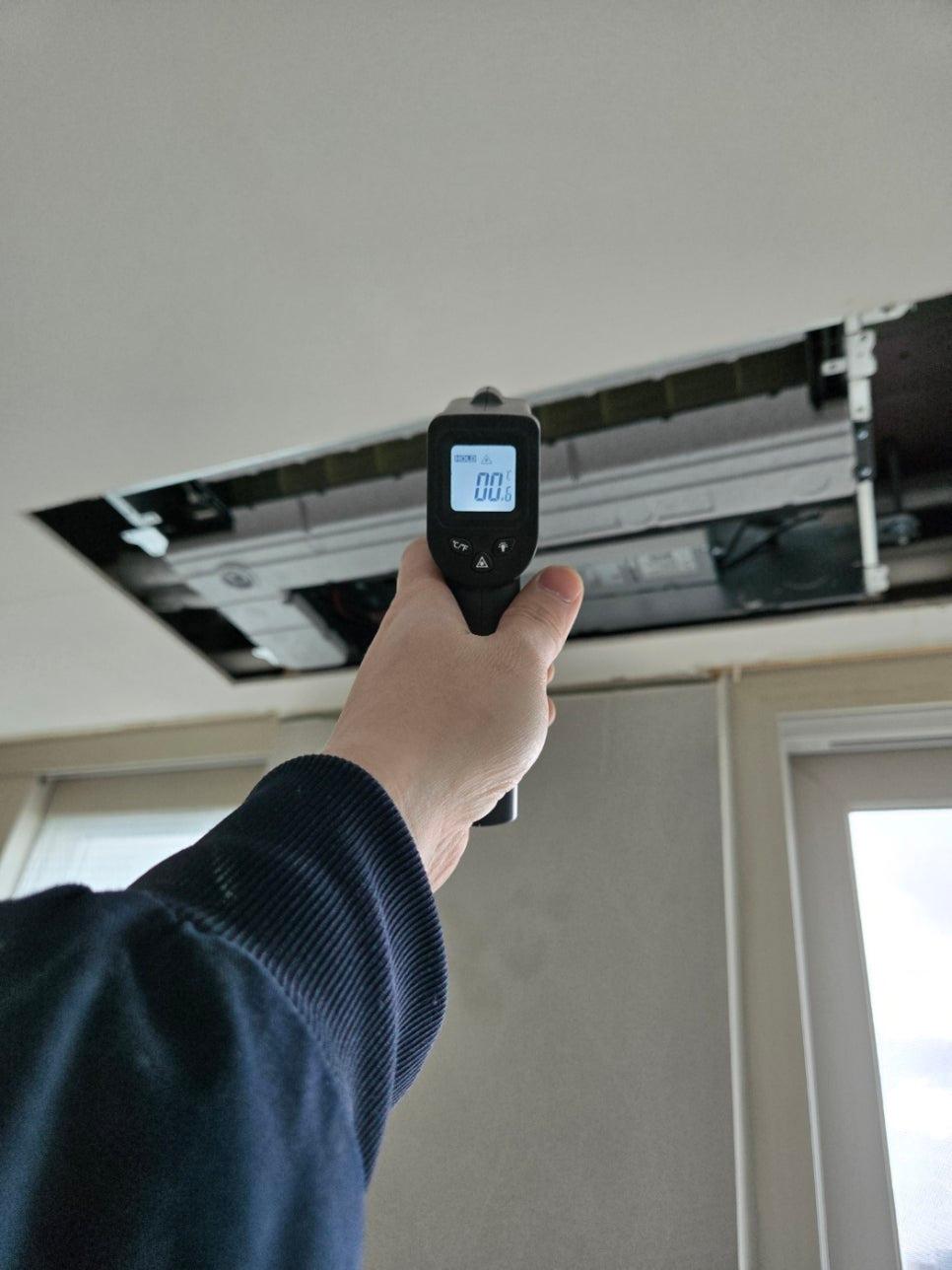

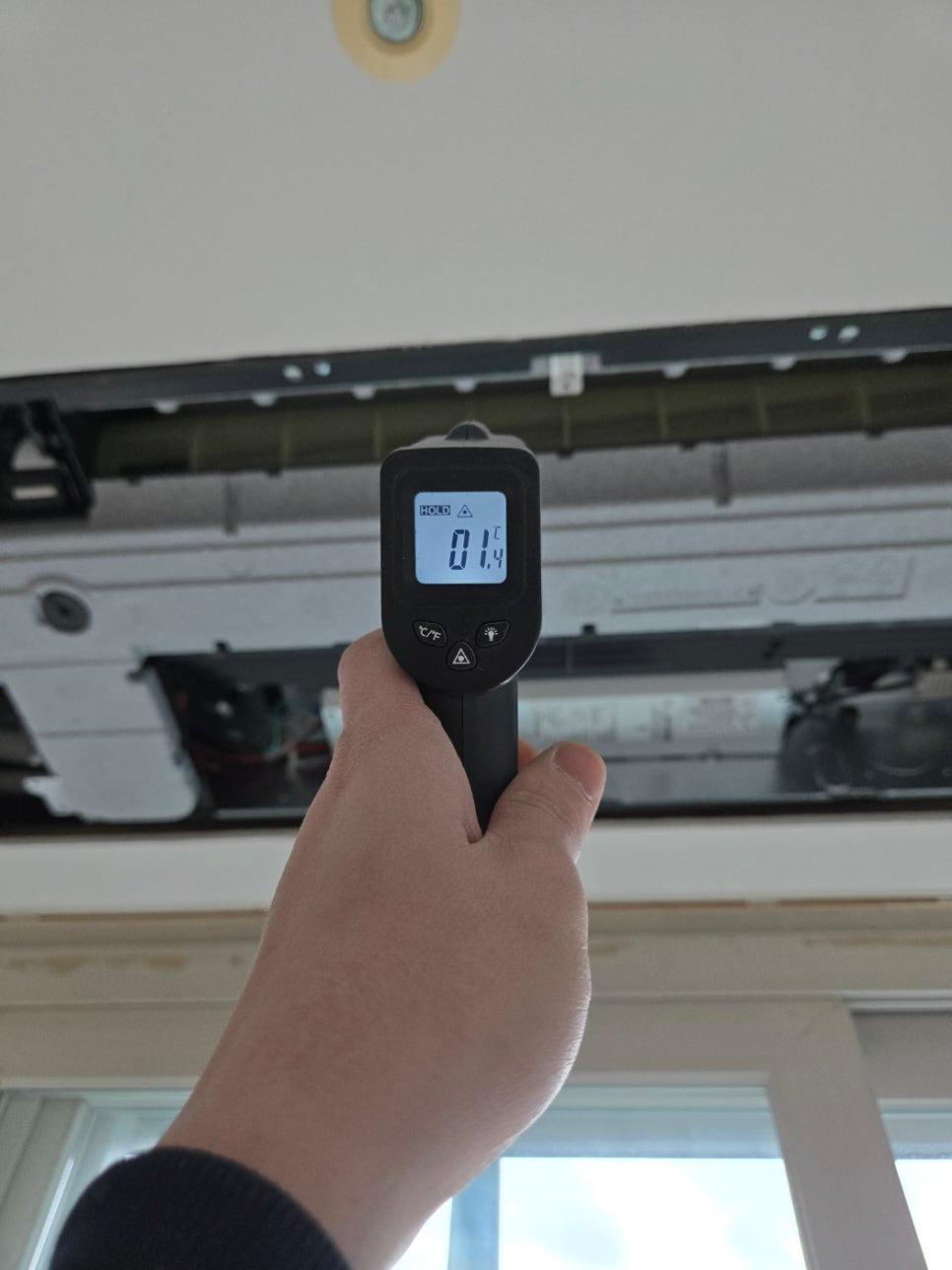

전용 계측기를 사용해 에어컨 내부 부품의 온도를 측정하고 있습니다. 냉매 압력과 온도를 정밀하게 측정해야 현장 배관 길이에 맞는 정확한 추가 충전량을 결정할 수 있습니다.

자재 1

열화상 카메라로 설치 공간의 온도 분포와 내부 구조를 다시 한번 점검합니다. 창호 근접 부분의 열 손실이나 기기 작동 시의 온도 변화를 시각적으로 확인하여 설치 상태를 검증하는 단계입니다.

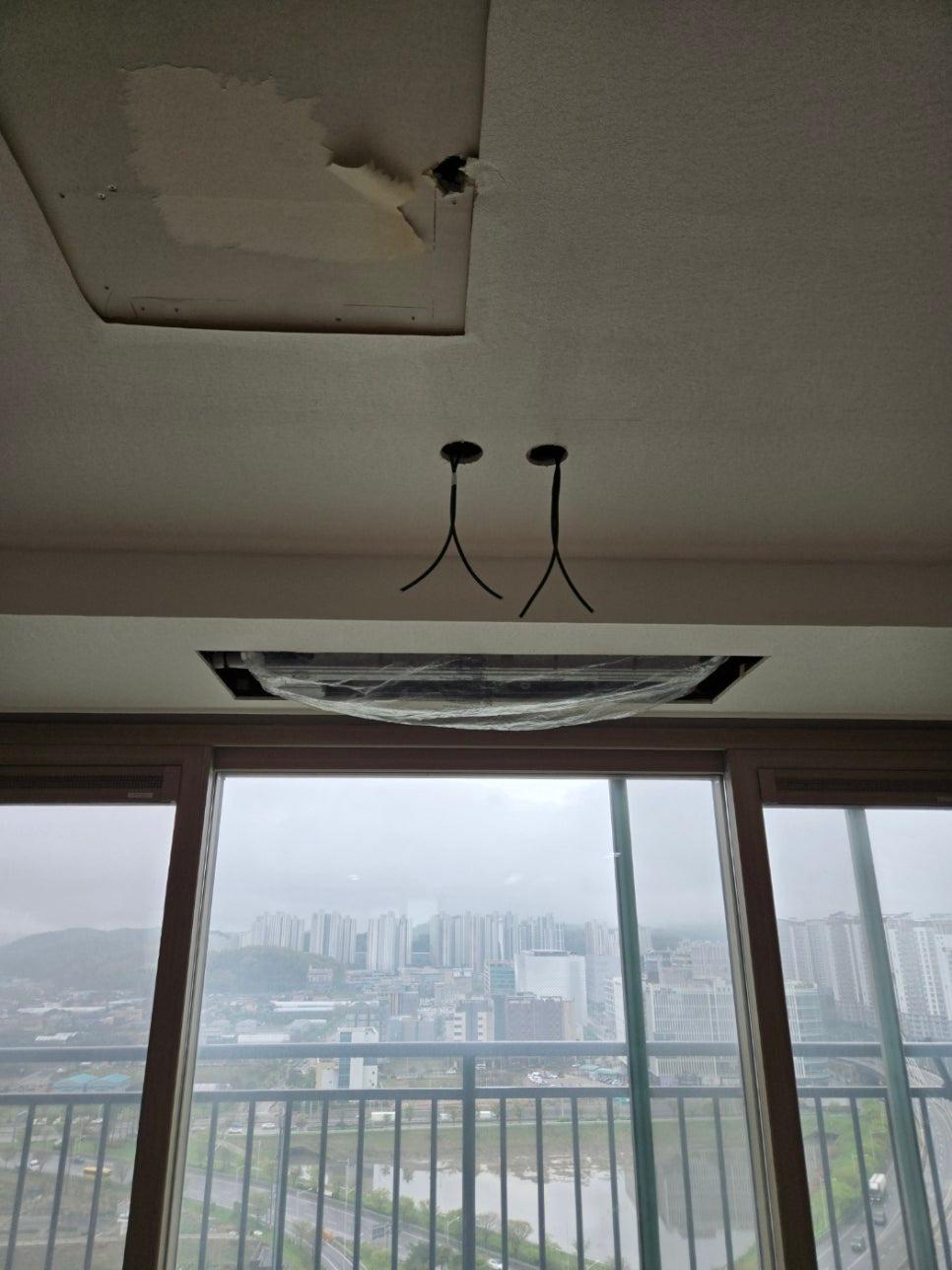

천장 마감재를 일부 제거하고 전선 구멍과 장치를 배치한 모습입니다. 매립형 설치 특성상 천장 내부의 공간 확보가 필수적이기에, 배관이 지나갈 자리를 정확히 타공하고 장치를 고정했습니다.

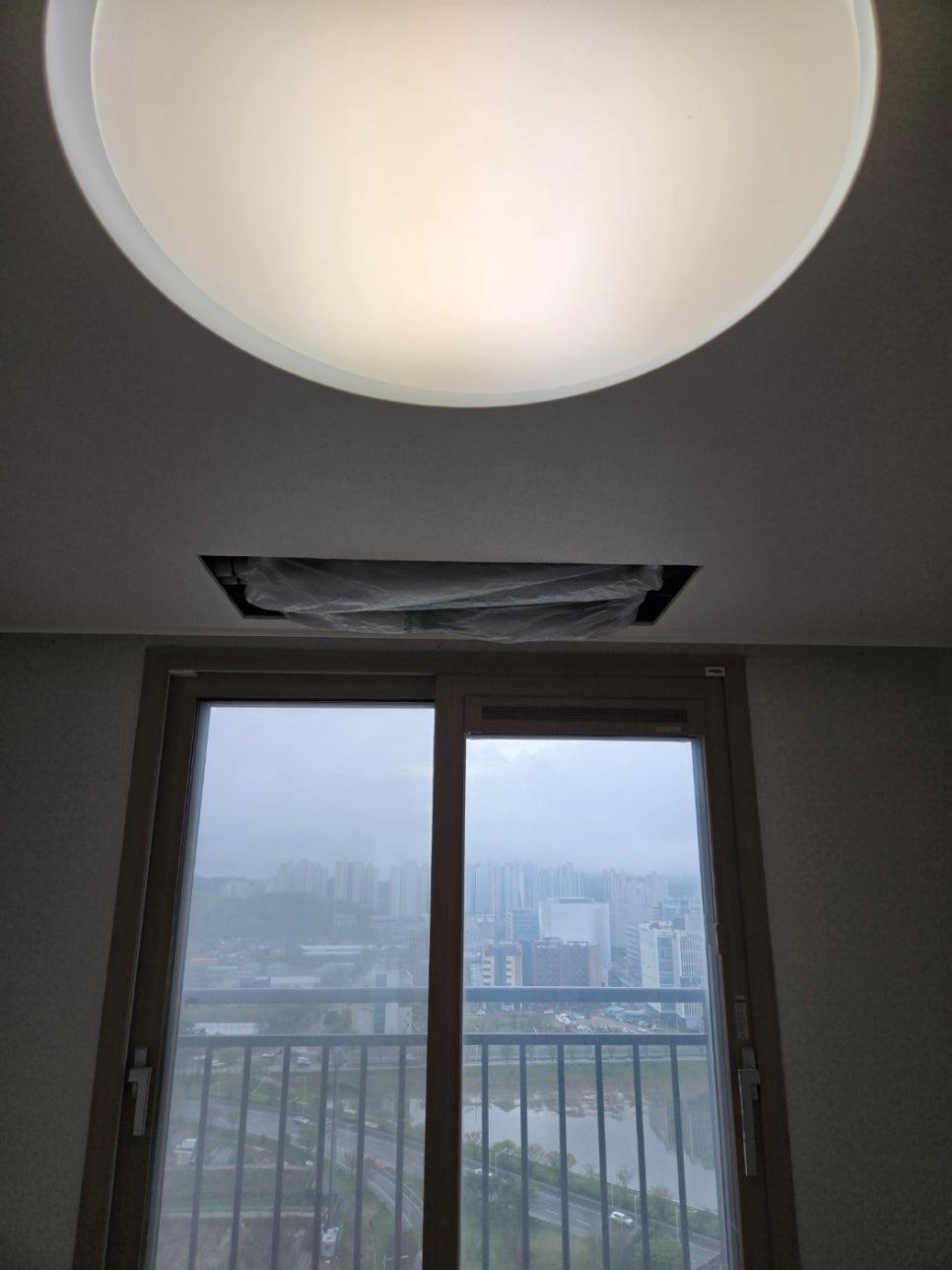

원형 조명이 설치된 천장에 배관 구멍을 내어 라인을 연결하고 있습니다. 조명 기구와 에어컨 배관이 서로 간섭되지 않도록 위치를 조정하며 천장 내부 설비를 마무리했습니다.

자재 1

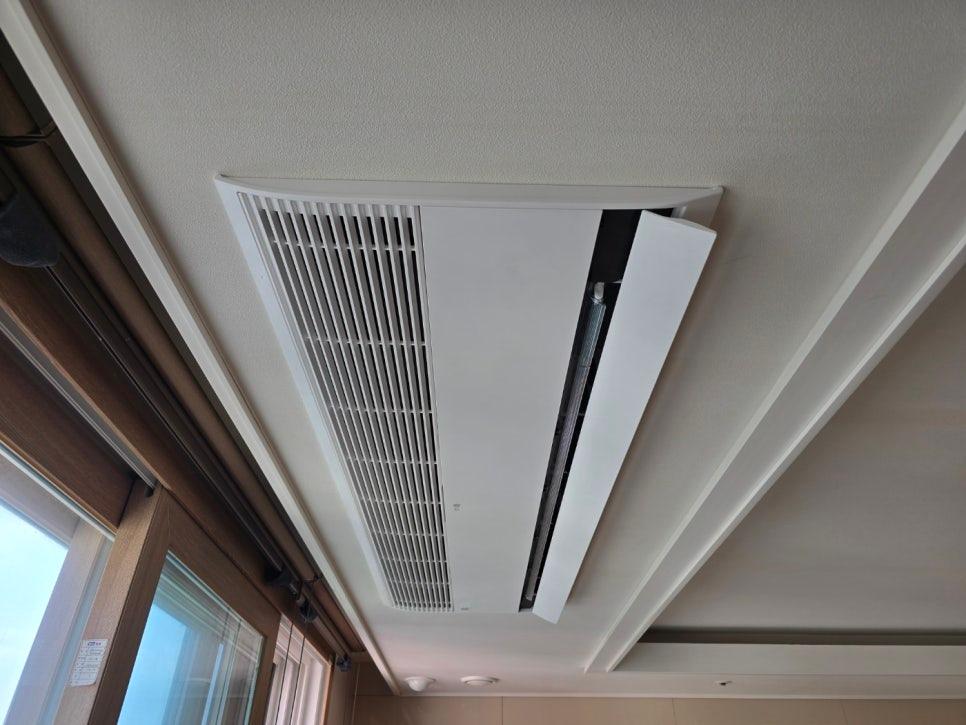

천장에 설치된 실내기와 벽면 목재 패널이 만나는 지점입니다. 인테리어 마감재와 기기가 이질감 없이 어우러지도록 수평을 맞추어 고정했습니다.

자재 1

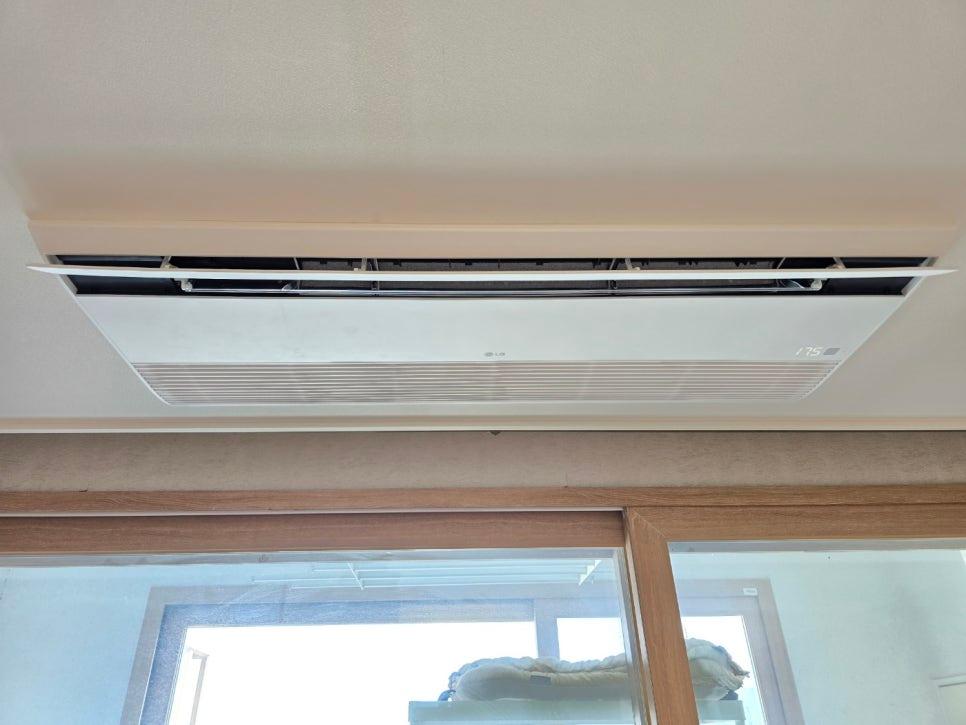

유리문이 있는 공간의 천장에 실내기를 배치한 모습입니다. 각 방의 독립 제어가 가능하도록 설정하여 사용자가 방마다 원하는 온도와 바람 세기를 조절할 수 있게 했습니다.

자재 1

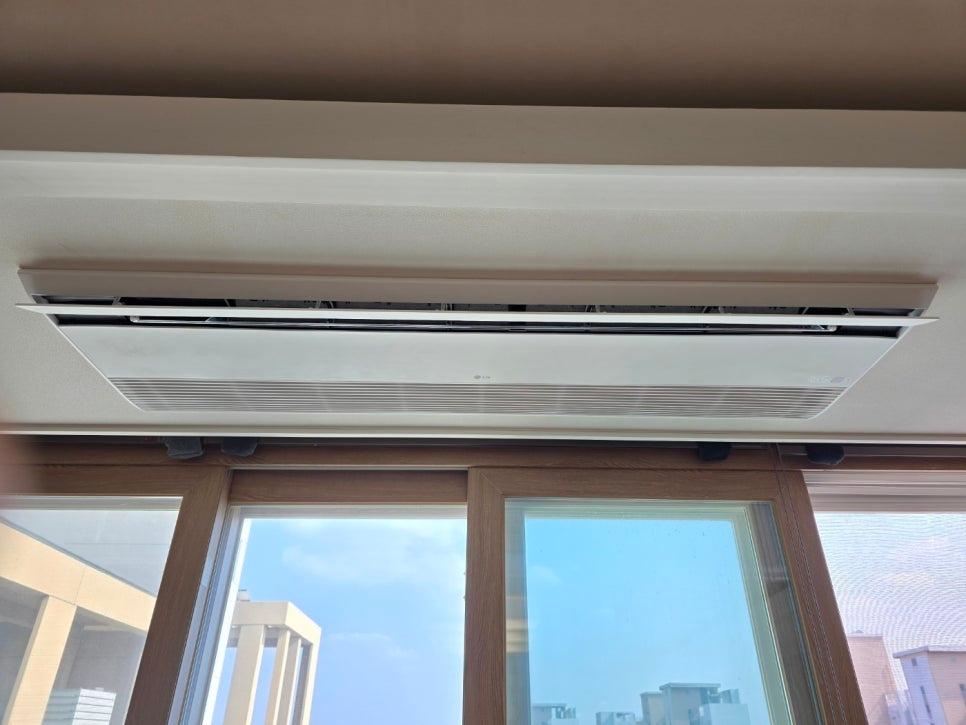

창호의 유리 패널과 인접한 천장 실내기의 설치 상태를 근접 촬영한 모습입니다. 창호 프레임과의 간격을 유지하여 기기 작동 시 진동이나 소음이 전달되지 않도록 배치했습니다.

단배관 방식의 LG 시스템에어컨을 설치할 때는 실내기 대수에 따른 냉매 추가 충전량과 결로수 배출을 위한 배관 경사도를 미리 계산해 두어야 합니다.

거실과 각 방에 총 4대의 실내기를 배치하고, 외부 공간에 진동 방지 패드와 수평 조절을 거친 실외기 설치까지 마쳤습니다. 냉방, 제습, 송풍, 자동건조 모드의 작동 테스트와 소음 점검을 통해 시공을 마무리했습니다.

LG 시스템에어컨의 단배관 방식과 정확한 냉매 충전량이 필요한 환경이라면 이 기록을 참고해 보세요.
