인천 영종국제도시 오션포레베네스트 일반세대 신축 현장입니다. 안녕하세요. 입주 전 단계에서 각 방의 냉방 용량에 맞춘 실내기 위치 선정과 매립 시공이 진행된 곳이에요.

천장 속 배관이 어떻게 지나가느냐에 따라 효율이 달라지기에 고민이 많으실 텐데요. 어떤 설계 과정을 거쳐 설치되었는지 순서대로 짚어볼게요.

벽면에 부착된 나무 프레임과 스티커가 보이는 현장 모습입니다. 일반세대는 일정한 평면 구조를 가지지만, 냉매 배관이 지나가는 동선은 도면을 바탕으로 정밀하게 설계해야 합니다. 불필요한 굴곡을 줄여야 배관 손상 위험을 낮출 수 있기 때문이에요.

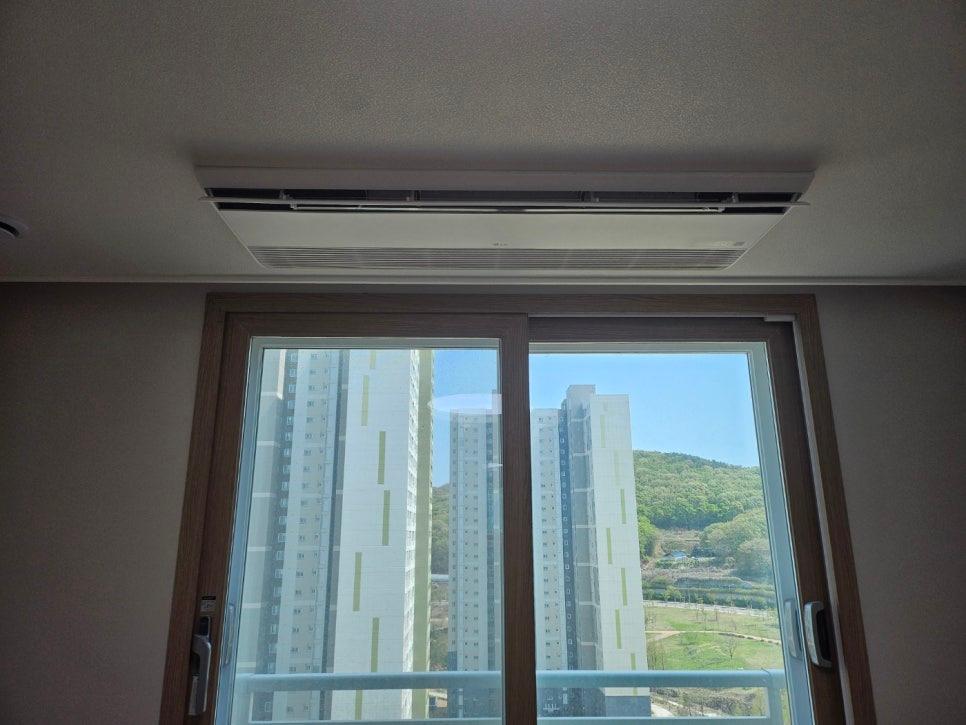

천장에 공기순환기가 설치된 모습과 창밖으로 건물과 산이 보입니다. 거실은 가장 강력한 냉방 성능을 낼 수 있도록 배치했고, 안방과 작은방은 독립 제어가 가능하도록 분리하여 설계했습니다. 각 공간의 특성에 맞춰 실내기 위치를 잡는 것이 핵심입니다.

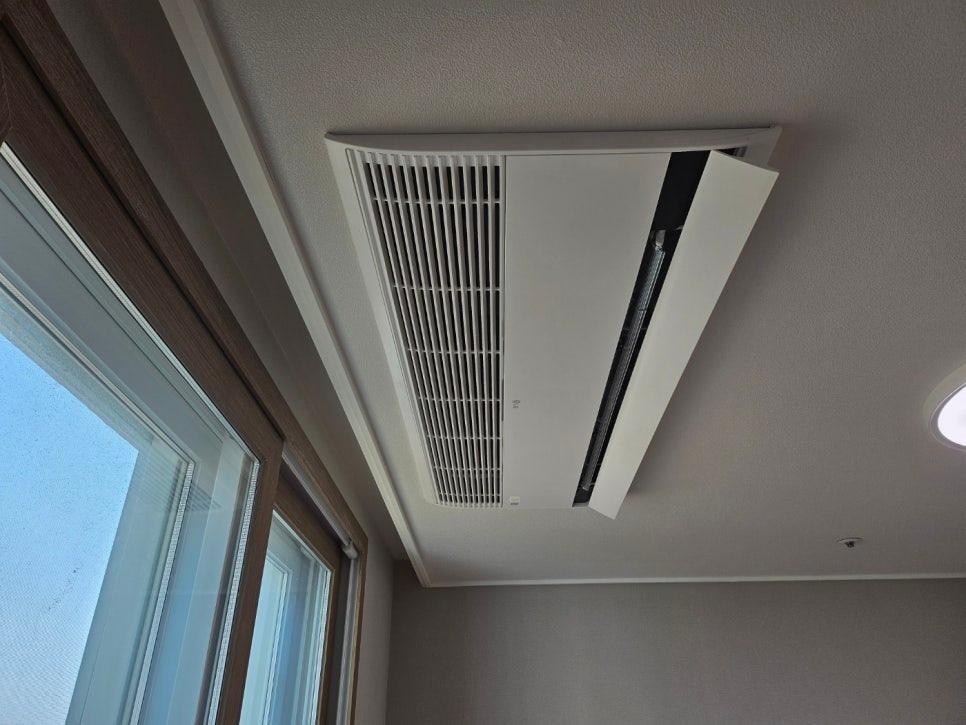

천장 에어컨과 창문이 함께 보이는 실내 공간입니다. 냉매 손실을 줄이기 위해 최단거리 동선을 확보하는 작업이 병행되었습니다. 배관 길이가 최적화되어야 에너지 손실을 줄이고 냉방 효율을 높일 수 있습니다.

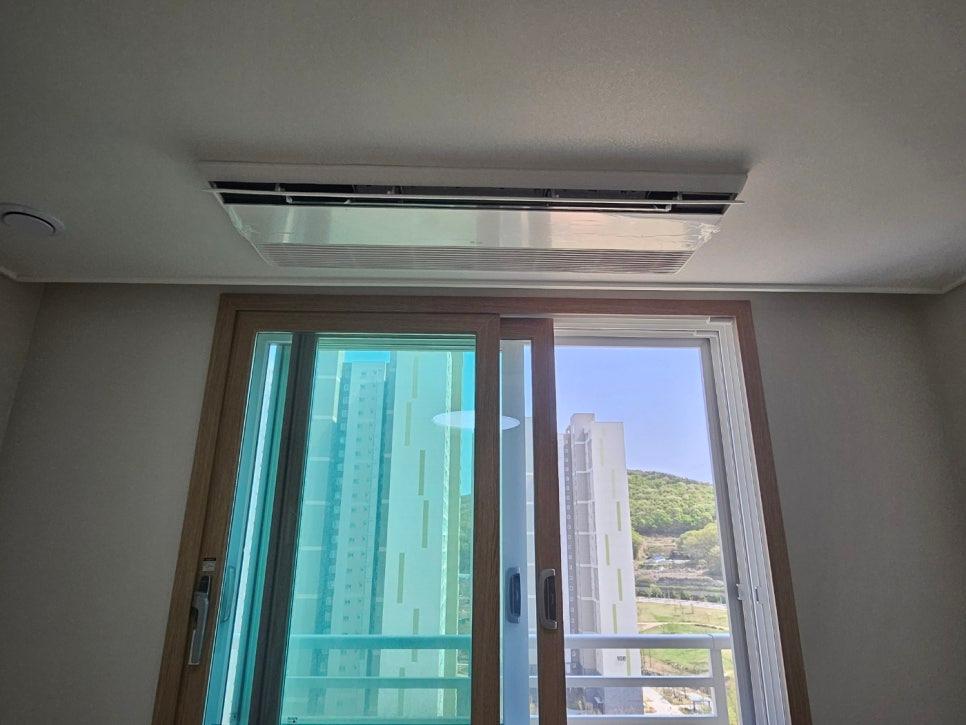

공기순환기가 설치된 천장과 목재 프레임의 슬라이딩 창호가 보입니다. 창밖의 고층 건물들이 보일 만큼 개방된 공간에서도 기류 흐름을 고려해 위치를 잡았습니다. 배관이 지나가는 벽체 타공을 최소화하여 미관상 깔끔하게 마감했습니다.

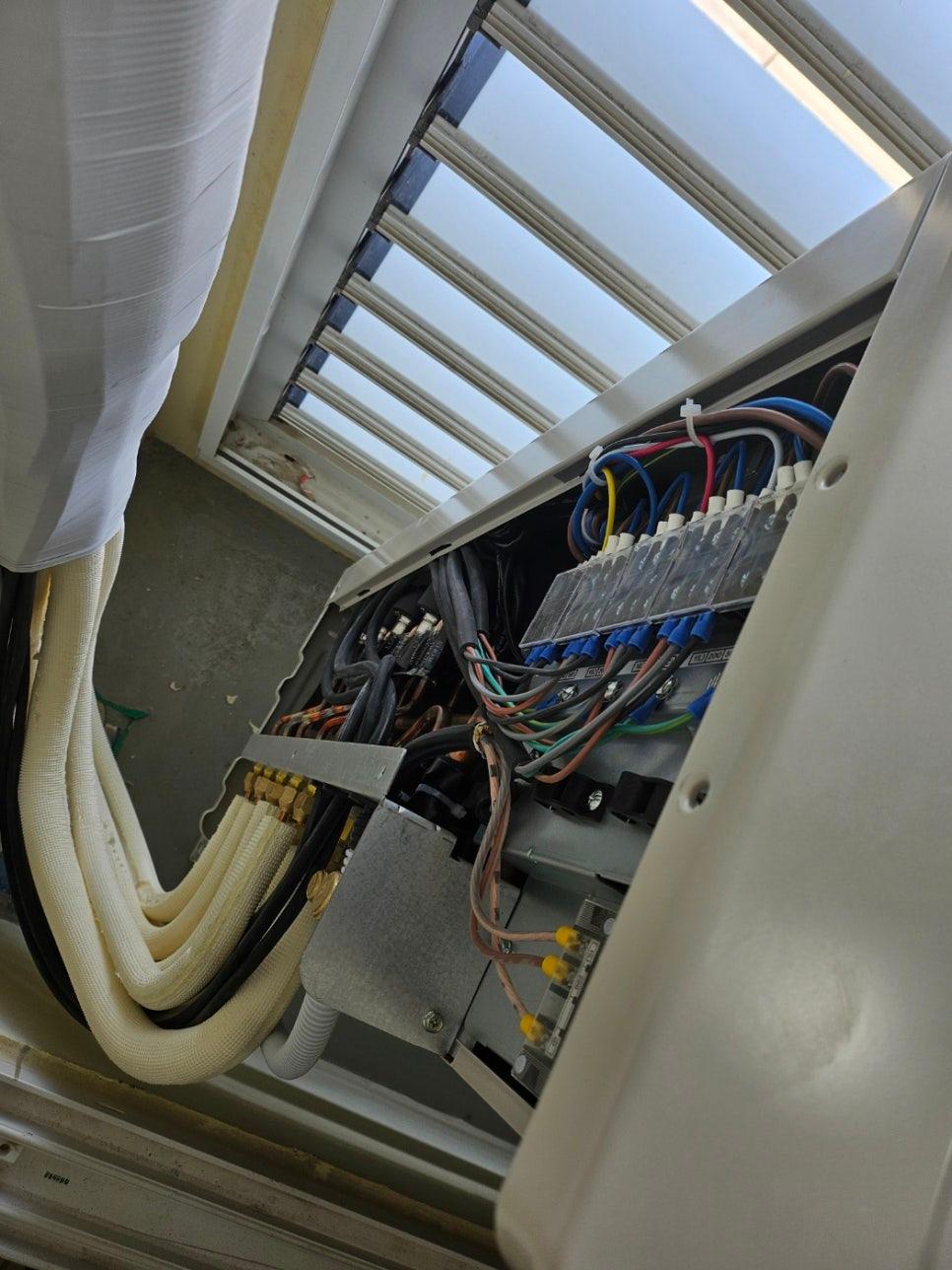

전기 박스 내부의 다양한 색상 전선과 접점이 노출된 모습입니다. 시스템에어컨은 일반 제품보다 전력 소모가 높기에 전용 차단기와 안정된 회로 설계가 필수적입니다. 전기 과부하를 방지하기 위한 기초 설비 단계입니다.

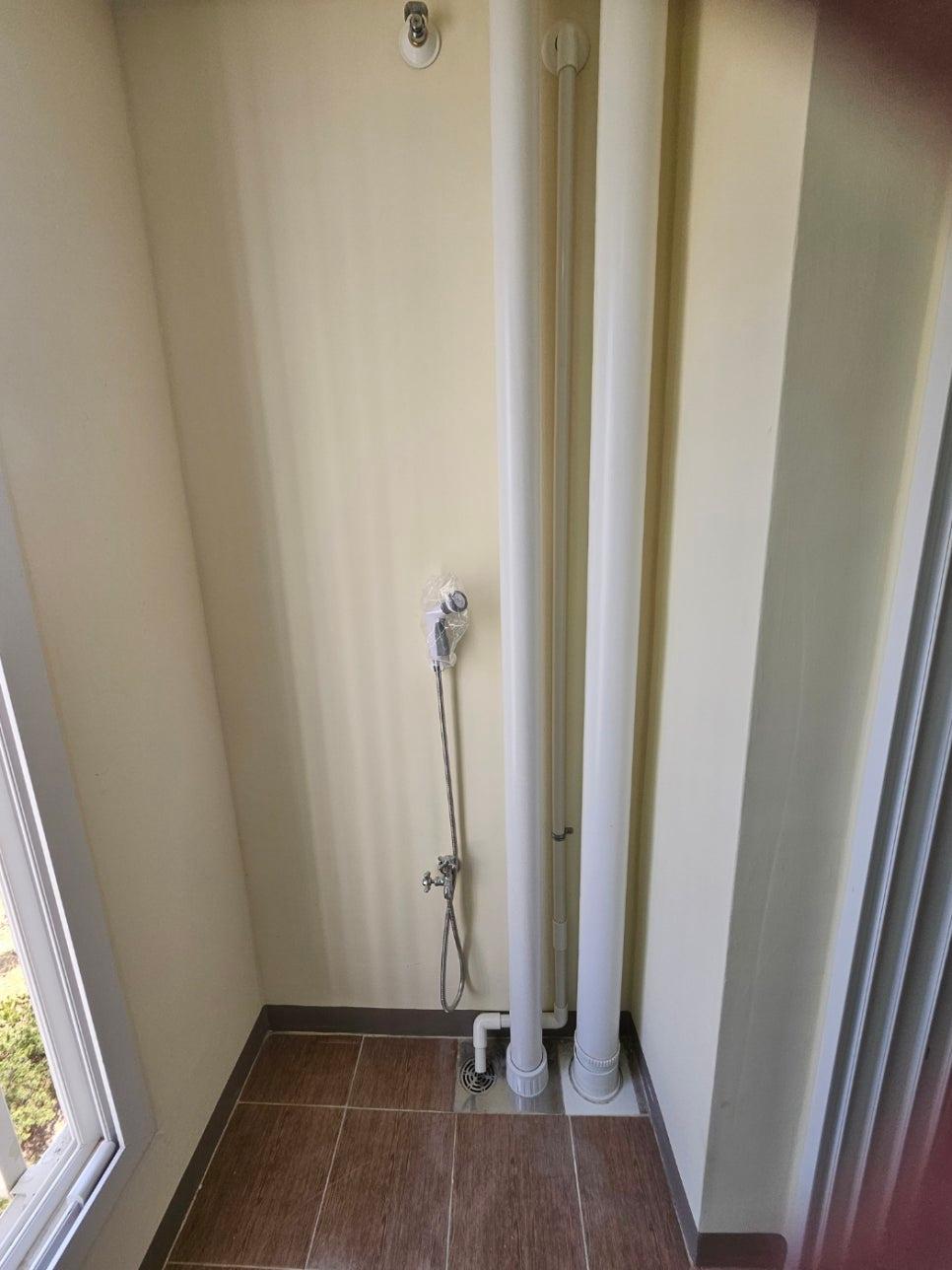

흰색 배관과 샤워기, 갈색 타일 바닥이 보이는 공간입니다. 배관 공사 시에는 결로 방지를 위한 단열 처리가 꼼꼼하게 들어갔습니다. 눈에 보이지 않는 부분이지만 단열재의 밀착 정도가 냉방 성능과 안전성에 직접적인 영향을 줍니다.

욕실 내 일부 설비가 보이는 장면입니다. 설비 라인이 겹치는 구간에서는 간섭이 없도록 세밀하게 조정하며 작업을 이어갔습니다.

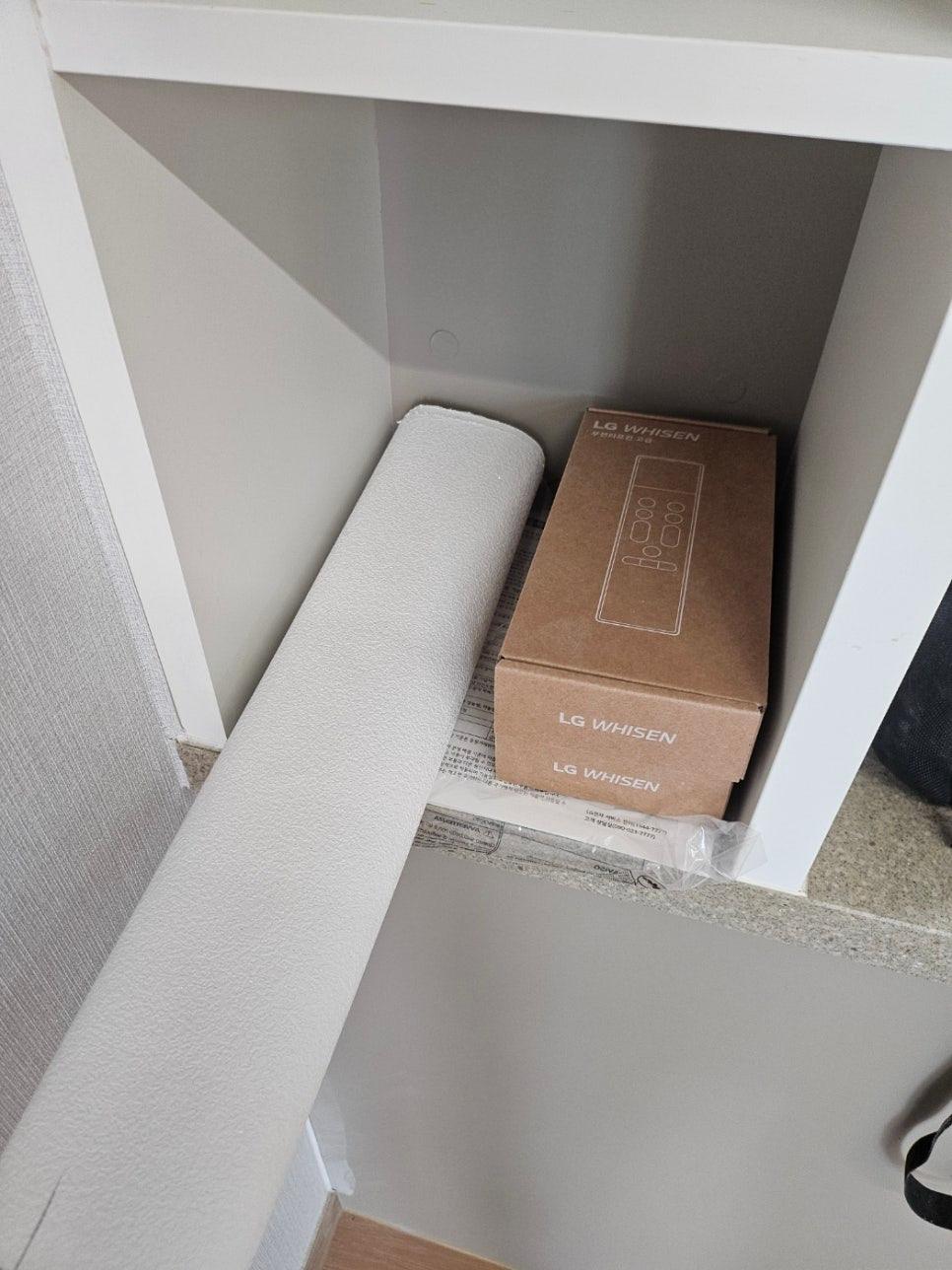

흰색 롤 자재와 LG WHISEN 브랜드 박스가 놓인 모습입니다. 현장에 투입된 자재의 규격과 수량을 확인하고, 설치 위치에 맞게 배치하는 과정입니다.

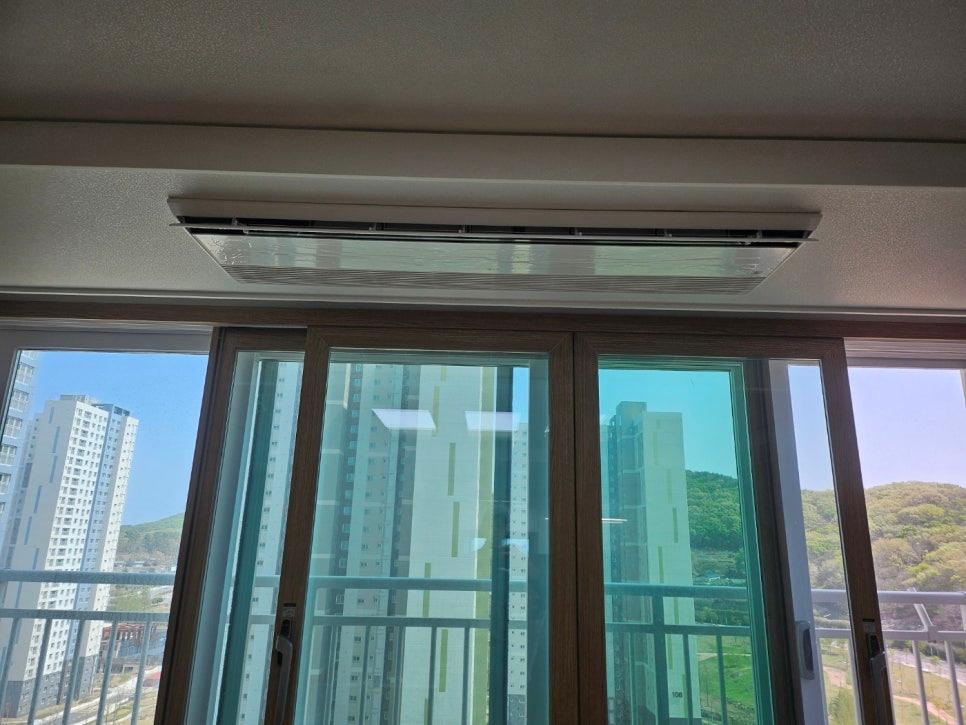

천장 에어컨과 도어 유리 패널이 포함된 창문 근접 샷입니다. 실내기와 창호의 거리를 고려해 설치함으로써 냉기가 효율적으로 퍼질 수 있도록 했습니다.

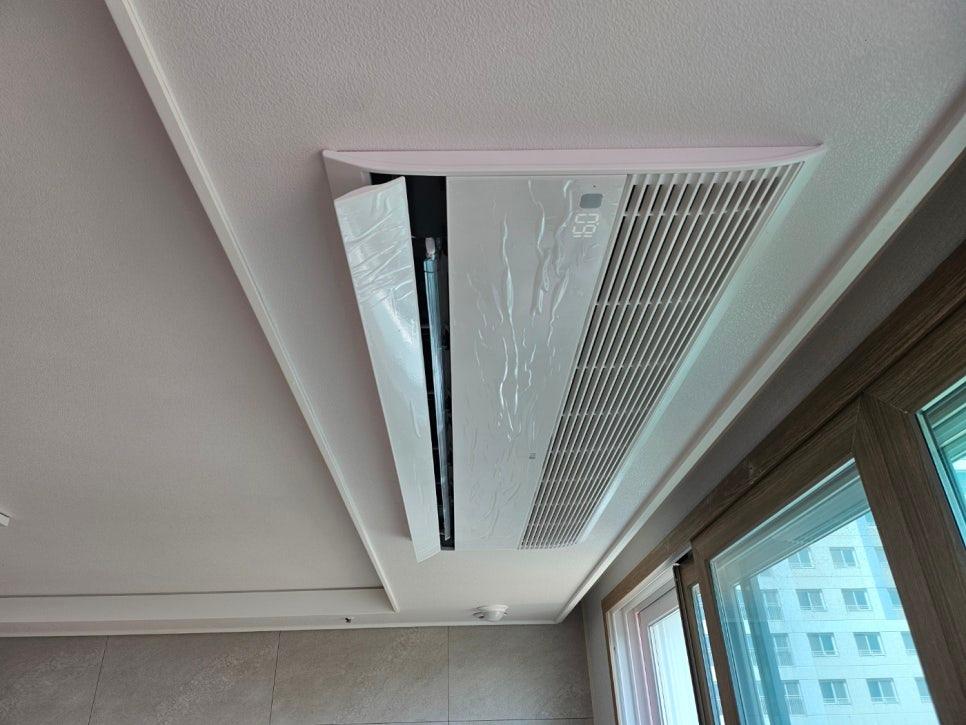

천장의 공기 조절 장치와 창호가 보이는 모습입니다. 실외기실의 구조를 분석해 열이 갇히지 않고 자연스럽게 빠져나갈 수 있는 배기 방향을 맞추는 데 공을 들였습니다.

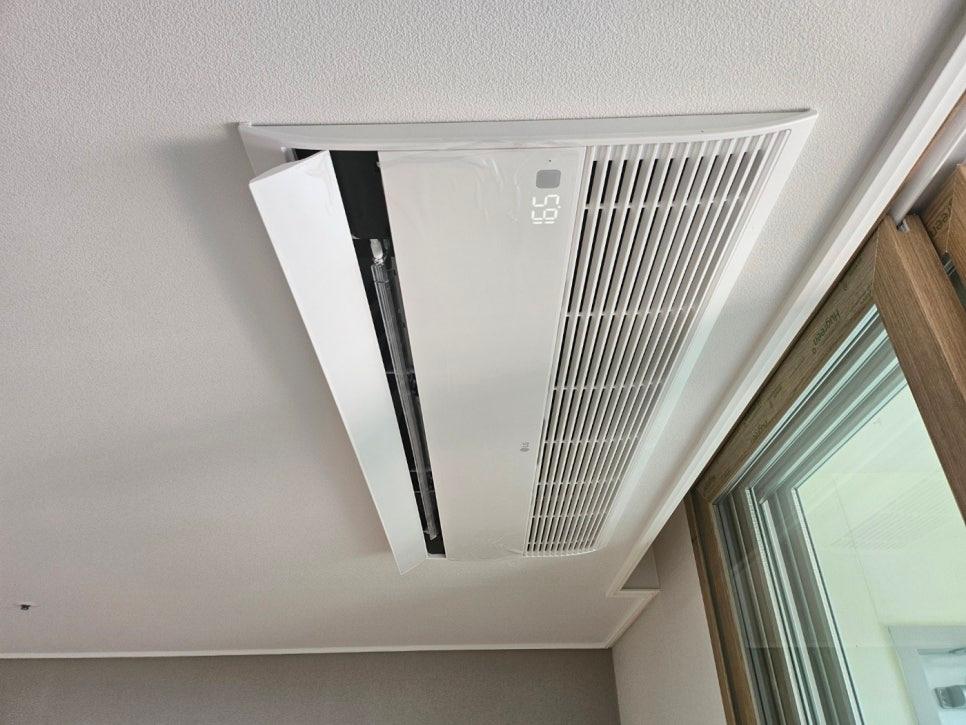

흰색 공기 조절 장치와 우측의 유리창, 목재 프레임이 보입니다. 실외기 설치 시 주변 벽면 간격과 바람의 흐름을 고려해 지점을 선정했습니다. 그래야 과열로 인한 효율 저하나 소음 문제를 줄일 수 있습니다.

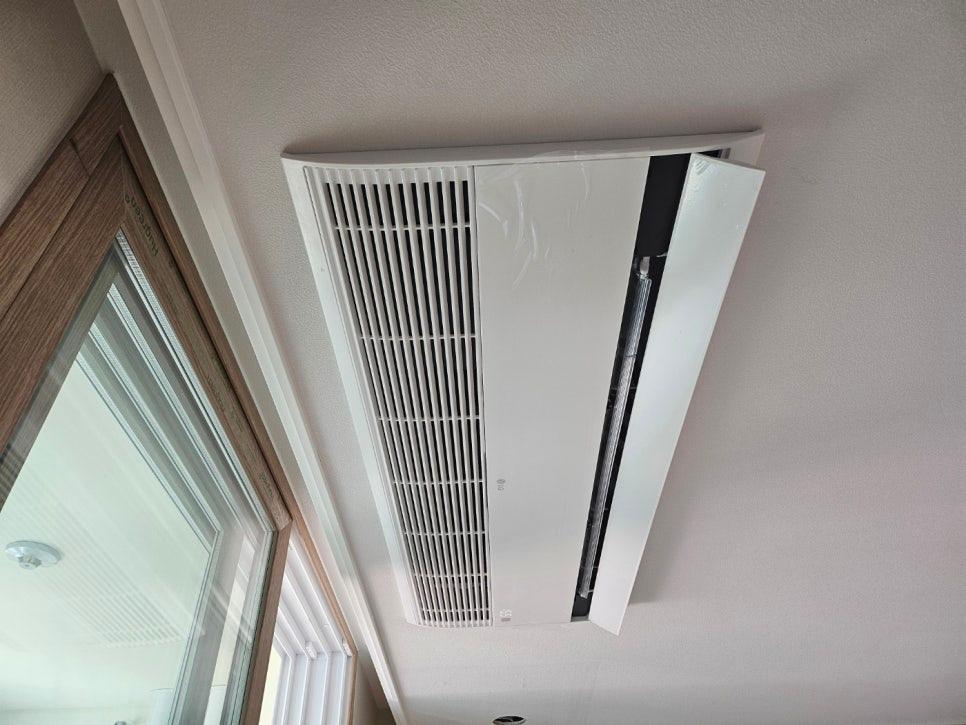

천장 에어컨과 좌측의 유리창, 목재 프레임이 보이는 모습입니다. 유지보수 시 접근이 용이한 위치를 확보하여 추후 점검이 수월하도록 마무리했습니다.

신축 아파트의 경우 입주 전 가구가 배치되기 전 단계에서 시공해야 동선을 깔끔하게 잡을 수 있습니다. 특히 오션포레베네스트처럼 2025년 상반기 입주가 예정된 단지는 소음 문제와 작업 효율을 위해 사전 설치를 고려하는 것이 좋습니다.

전기 전용 차단기 설치부터 LG WHISEN 실내기 매립, 그리고 실외기 배기 방향 최적화까지 전 과정을 마쳤습니다. 현재 모든 기기의 작동 테스트와 점검이 완료된 상태입니다.

LG WHISEN 제품의 용량과 실외기실의 통풍 구조를 미리 확인해 보세요.
