천장 매립 없는 일반설치 방식으로 비용을 낮춘 냉방 설계 | 평택 센트럴자이 3단지

평택 센트럴자이 3단지 아파트에서 진행된 시스템 에어컨 설치 현장입니다. 안녕하세요. 거실의 개방감이 큰 구조인 만큼 효율적인 냉방을 위해 일반설치 방식을 적용하여 시공을 진행했습니다.

천장형 매립 공사를 생략하면 시공 비용을 줄일 수 있고 공사 기간도 단축됩니다. 어떤 방식으로 배관을 잡고 기기를 배치해야 효율적일지 고민되는 지점이 많으실 텐데요. 실제 작업 과정에서 어떤 설계를 적용했는지 순서대로 짚어볼게요.

벽면 패턴 타일이 적용된 공간에 노란색 이모티콘과 파란색 표시물을 부착해 위치를 잡았습니다. 실내기를 배치하기 전 공간 구조를 분석해 최적의 냉방 효율을 낼 수 있는 지점을 설정하는 단계입니다.

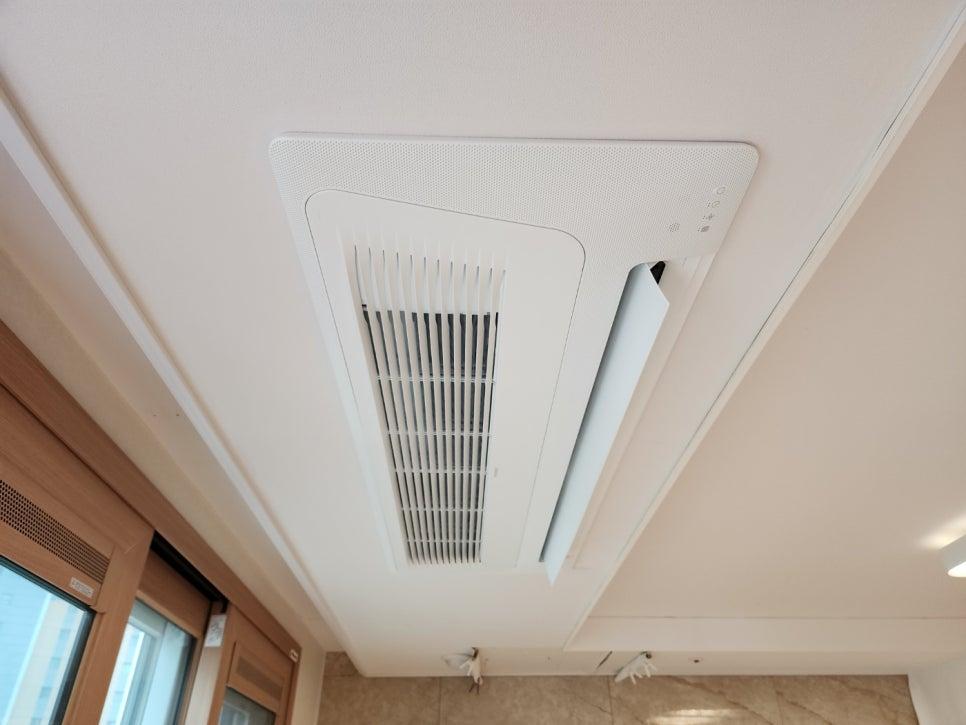

천장에 설치된 에어컨과 목재 프레임의 문이 보입니다. 거실과 각 침실의 특성에 맞춰 기기를 배치했는데, 거실은 넓은 공간을 빠르게 식힐 수 있는 강력한 성능의 제품을 선택했습니다.

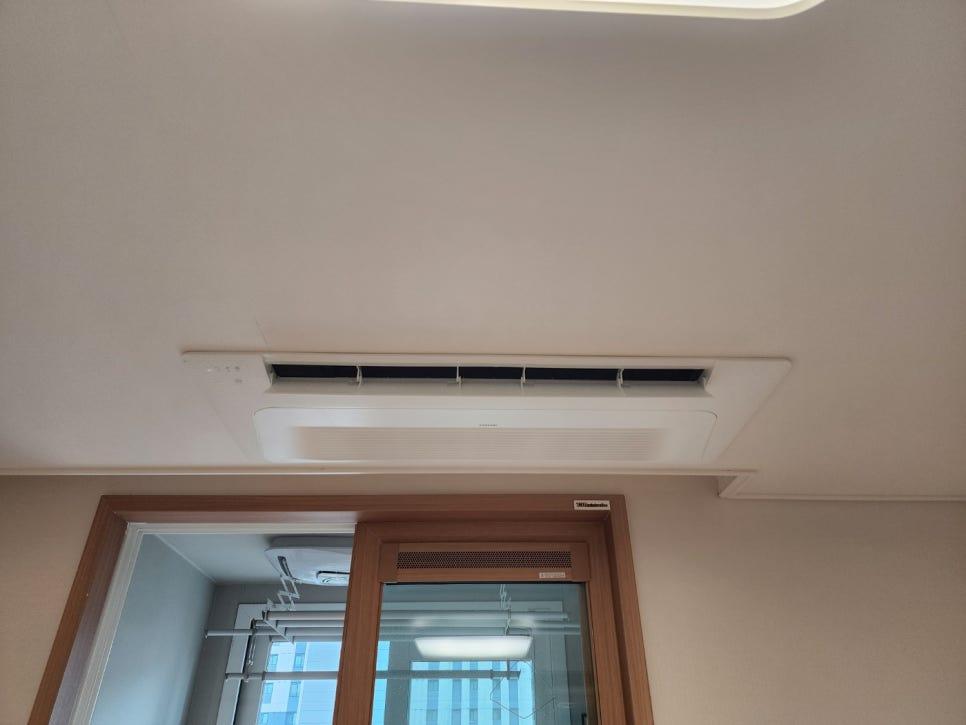

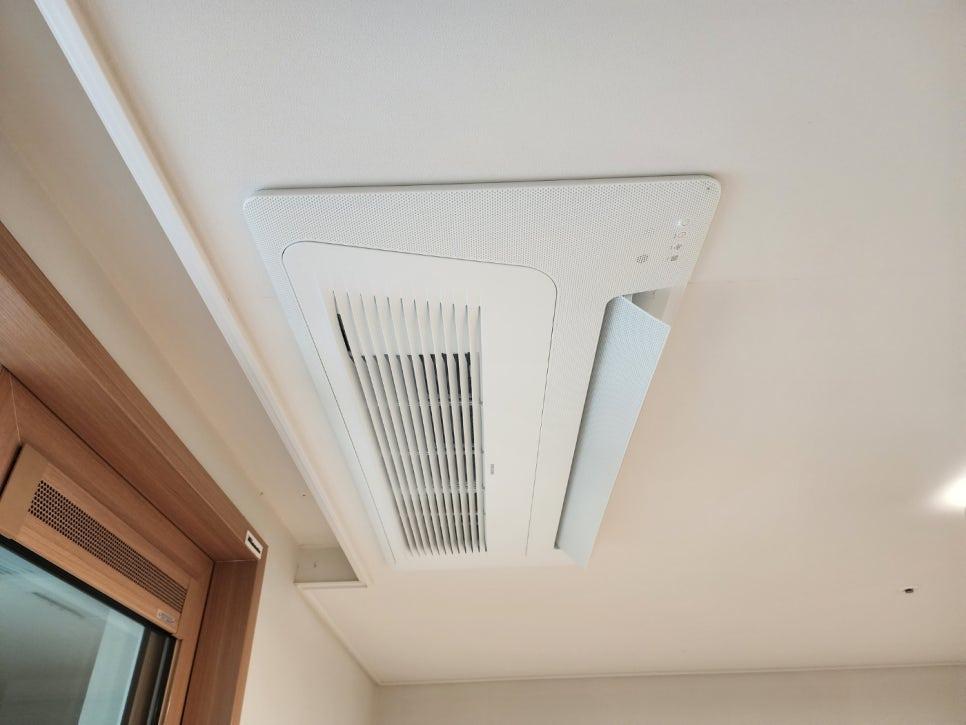

흰색 천장형 에어컨과 유리 패널이 포함된 목재 도어가 나란히 배치된 모습입니다. 안방의 경우 숙면을 위해 저소음 모델을 배치하여 소음으로 인한 불편을 줄이는 방향으로 설계했습니다.

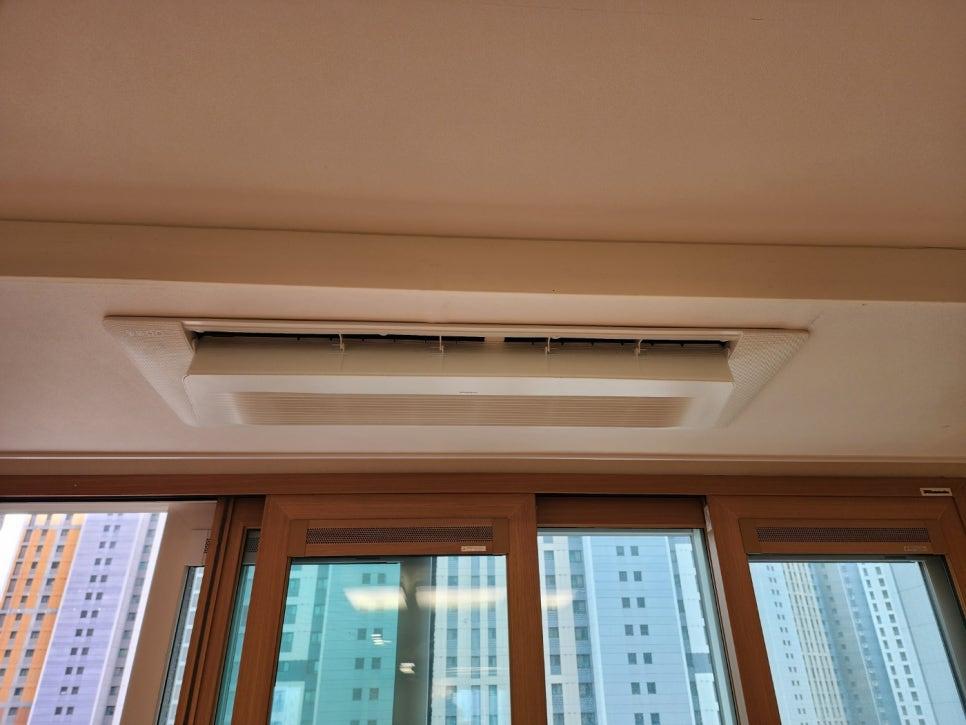

천장 기기와 창호의 유리 패널이 근접하게 보이는 샷입니다. 자녀방에는 벽면 공간을 적게 차지하면서도 효율을 낼 수 있는 콤팩트한 제품을 선택해 공간 활용도를 고려했습니다.

흰색 천장형 에어컨과 우측 창호, 좌측 목재 프레임 창문이 함께 보입니다. 일반설치 방식은 기존 구조를 변경하지 않아도 되기에 입주 후 거주 중인 상태에서도 시공이 가능하다는 특징이 있습니다.

그런데 기기 배치만큼 중요한 것이 보이지 않는 배관 작업입니다. 배관 시공이 미흡하면 냉방 효율이 떨어질 뿐 아니라 습도가 높은 여름철에 결로 현상이 발생해 벽지나 가구를 손상시킬 수 있기 때문입니다.

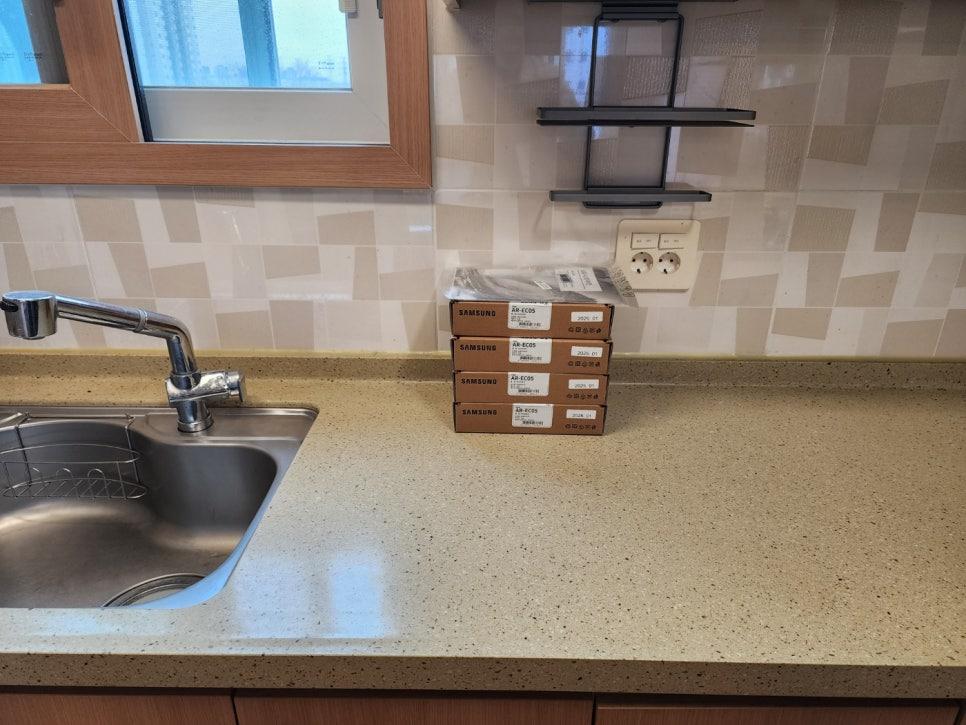

주방 상판 위에 삼성 박스 4개와 수전, 전기 소켓 등이 배치되어 있습니다. 배관이 지나가는 동선을 최적화하여 불필요한 길이를 줄임으로써 냉매 손실을 최소화하는 작업이 병행되었습니다.

전기 박스 내부에 SG-32M 누전차단기 4개가 설치되어 케이블과 연결된 디테일입니다. 전기 계통의 안정성을 확보하고 과부하를 방지하기 위해 규격에 맞는 차단기를 사용해 연결했습니다.

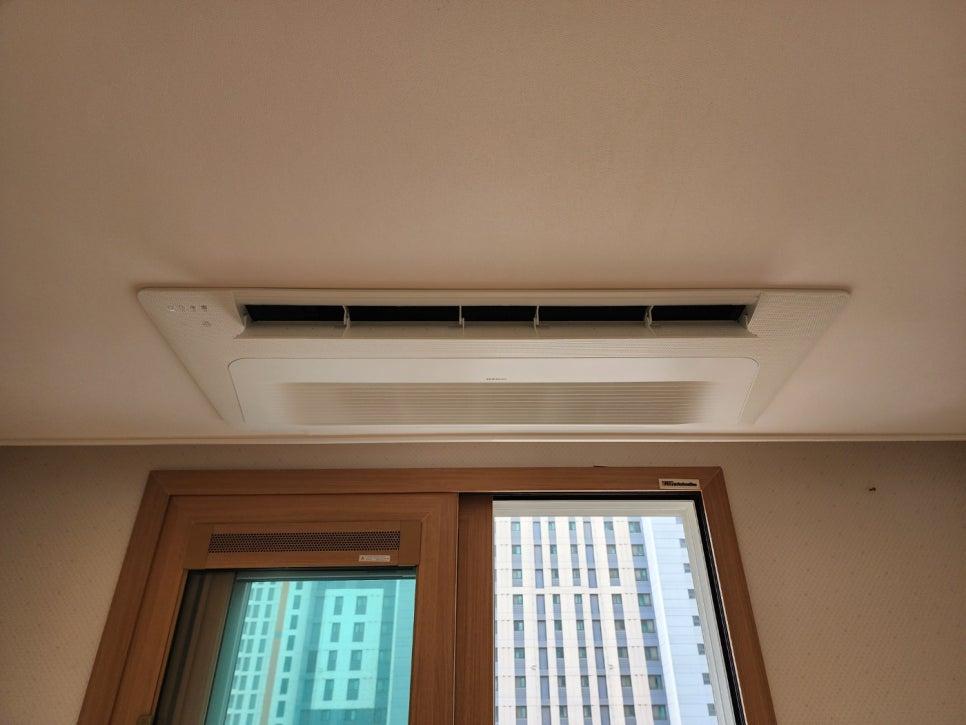

천장에 설치된 공기 조절 장치와 창문이 보입니다. 배관 연결 부위에는 추가 단열 처리를 적용해 온도 변화로 인해 발생할 수 있는 결로 문제를 예방하는 데 집중했습니다.

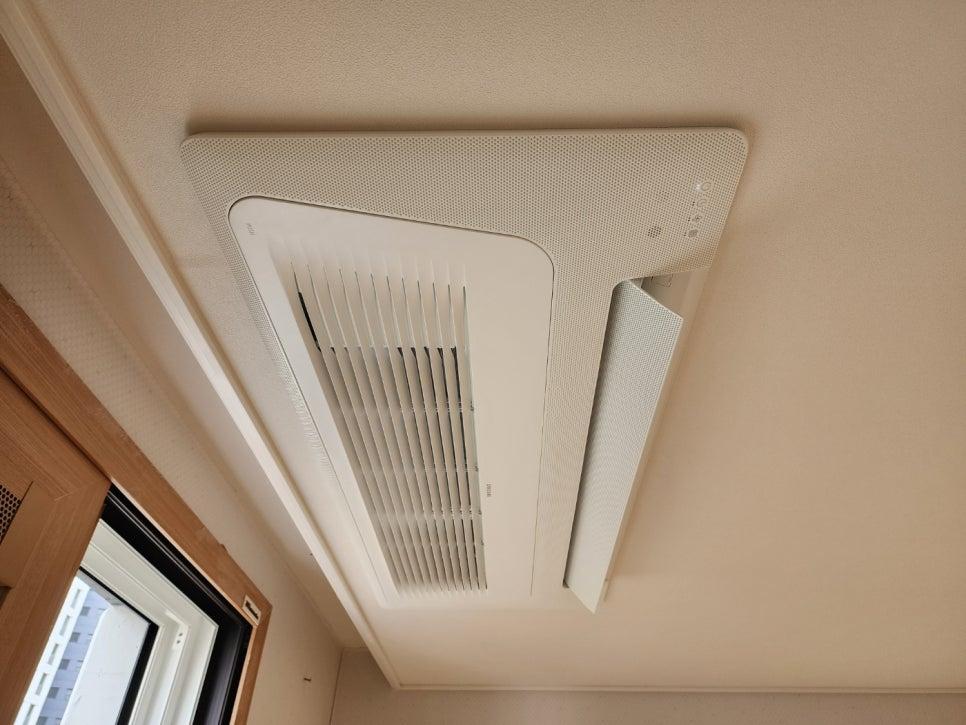

천장 공기 순환기와 주변 벽면, 창문 근접 부분이 보입니다. 실외기 위치 또한 소음과 진동이 실내로 전달되지 않도록 공기 순환이 원활한 지점을 신중하게 선정해 배치했습니다.

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 기기 설치 후에는 냉매 누출 여부를 점검하고 정상 작동 테스트를 거쳐 마감 상태를 확인하는 과정이 이어졌습니다.

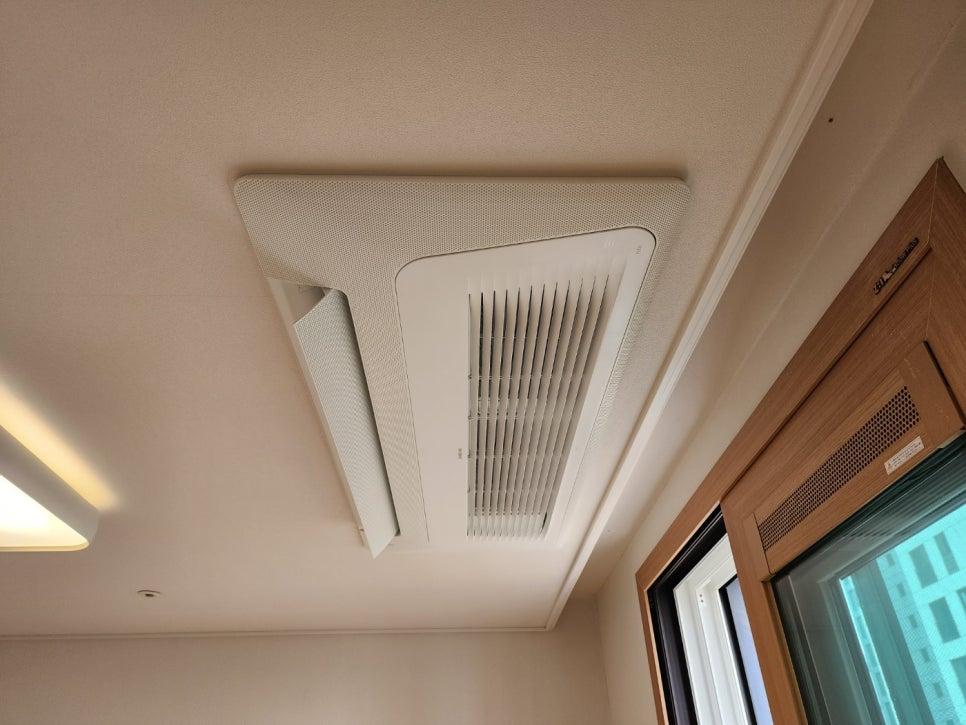

천장 공기 순환기가 창호와 근접하게 설치된 모습입니다. 실외기 주변에 장애물이 없도록 벽면과 적절한 거리를 두어 냉방 효과가 저하되지 않도록 배치했습니다.

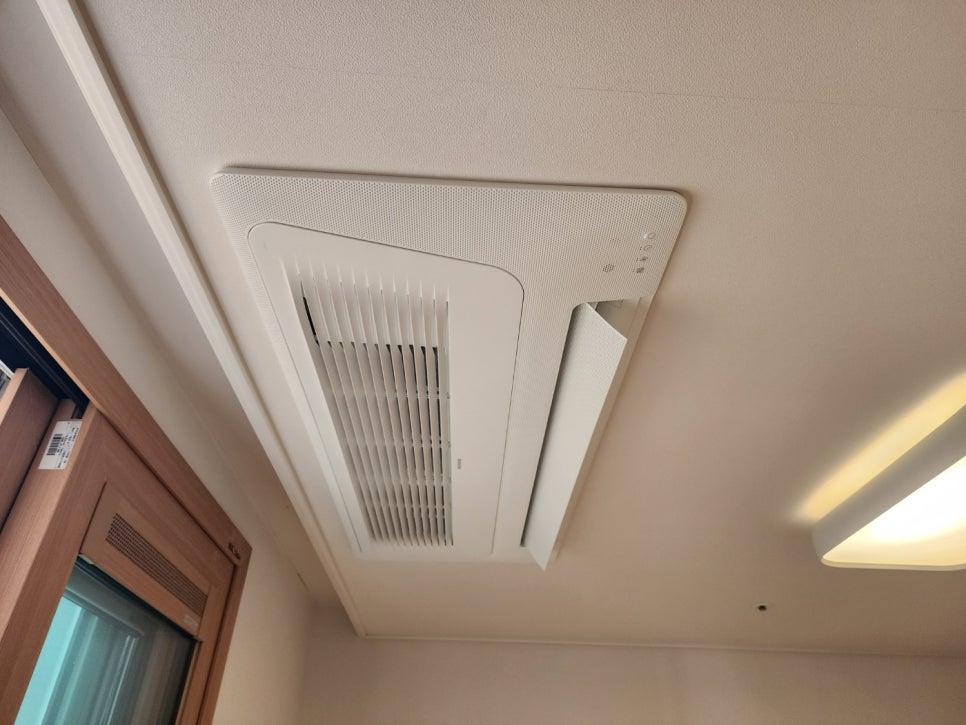

천장 공기 순환기와 우측 조명, 좌측 목재 프레임 창호가 보입니다. 배관 정리까지 마친 후 각 공간에서 냉기가 균일하게 퍼지는지 확인하며 작업을 마무리했습니다.

일반설치 방식을 선택할 때는 천장 매립 공사 여부에 따른 비용 차이를 먼저 확인해야 합니다. 특히 SG-32M 누전차단기와 같은 전기 부품의 규격과 배관 단열재의 처리 상태가 장기적인 사용성에 영향을 줍니다.

거실과 침실, 자녀방까지 공간별 맞춤형 기기를 배치하고 배관 단열과 실외기 위치 선정까지 마친 상태입니다. 설치 후 1년 무상 점검과 5년 A/S 보장 조건이 적용되는 구성입니다.

비슷한 구조의 아파트에서 일반설치 방식을 고민하신다면 SG-32M 누전차단기 설치 여부와 배관 단열 처리 범위를 먼저 확인해 보세요.
