세대별 구조 차이를 반영한 실내기 배치와 실외기 진동 방지 패드 적용 | 동탄역플라쎄더테라스

동탄역플라쎄더테라스는 세대마다 내부 구조가 조금씩 달라 실내기와 실외기의 위치를 신중하게 결정해야 하는 현장입니다. 안녕하세요.

입주 전 시스템 에어컨을 설치하는 과정으로, 거실과 침실 그리고 주방까지 각 공간의 활용도를 분석해 맞춤형 설계를 적용했습니다.

천장 매립형 기기를 어디에 배치하느냐에 따라 냉방 효율이 달라지기에 고민이 많으실 텐데요. 어떤 기준으로 위치를 잡고 배관을 정리했는지 그 과정을 따라가 볼게요.

천장 쪽에 실내기가 자리 잡을 위치를 잡고 설치를 진행하는 모습입니다. 거실처럼 넓은 공간은 빠르게 냉각할 수 있도록 벽면 매립형으로 방향을 잡았으며, 각 침실에는 개별 기기를 배치해 독립적인 온도 조절이 가능하도록 설계했습니다.

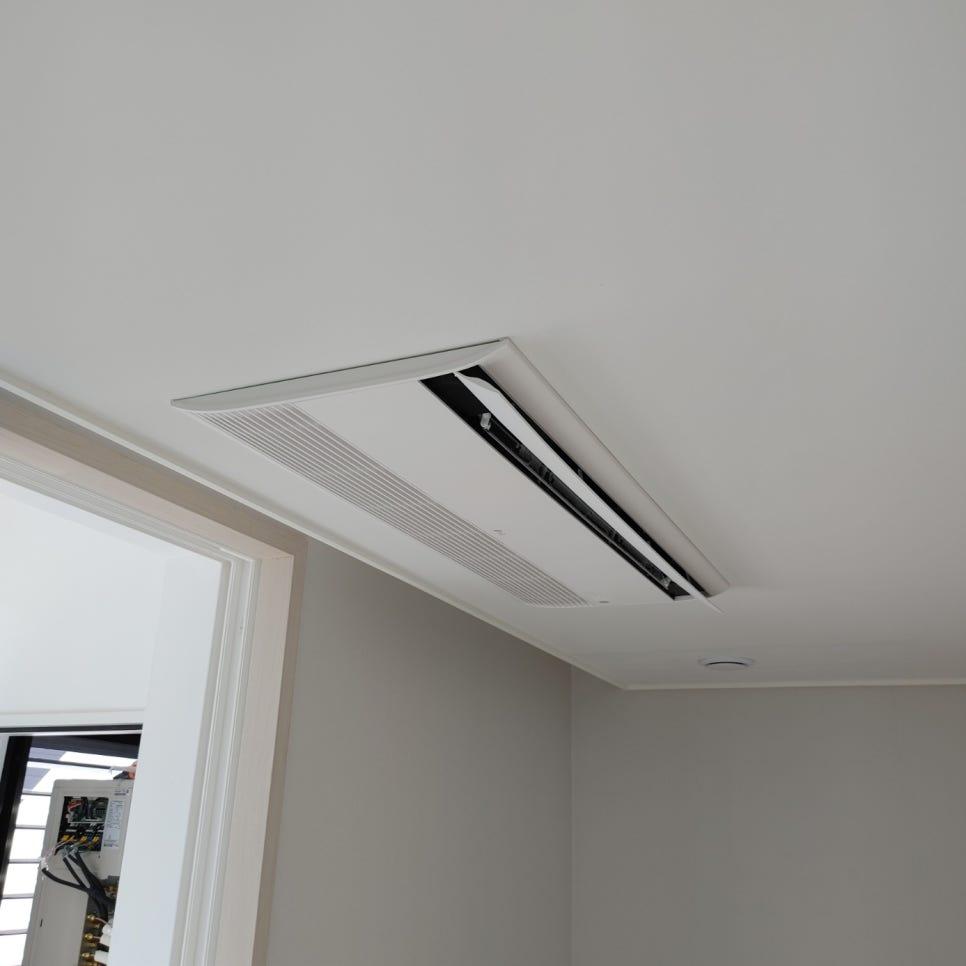

실내 공간의 벽면과 문틀 위치를 고려해 기기를 배치하는 과정입니다. 냉기가 공간 전체에 일정하게 퍼질 수 있도록 실내기의 높이와 각도를 세밀하게 조정하는 작업이 병행되었습니다.

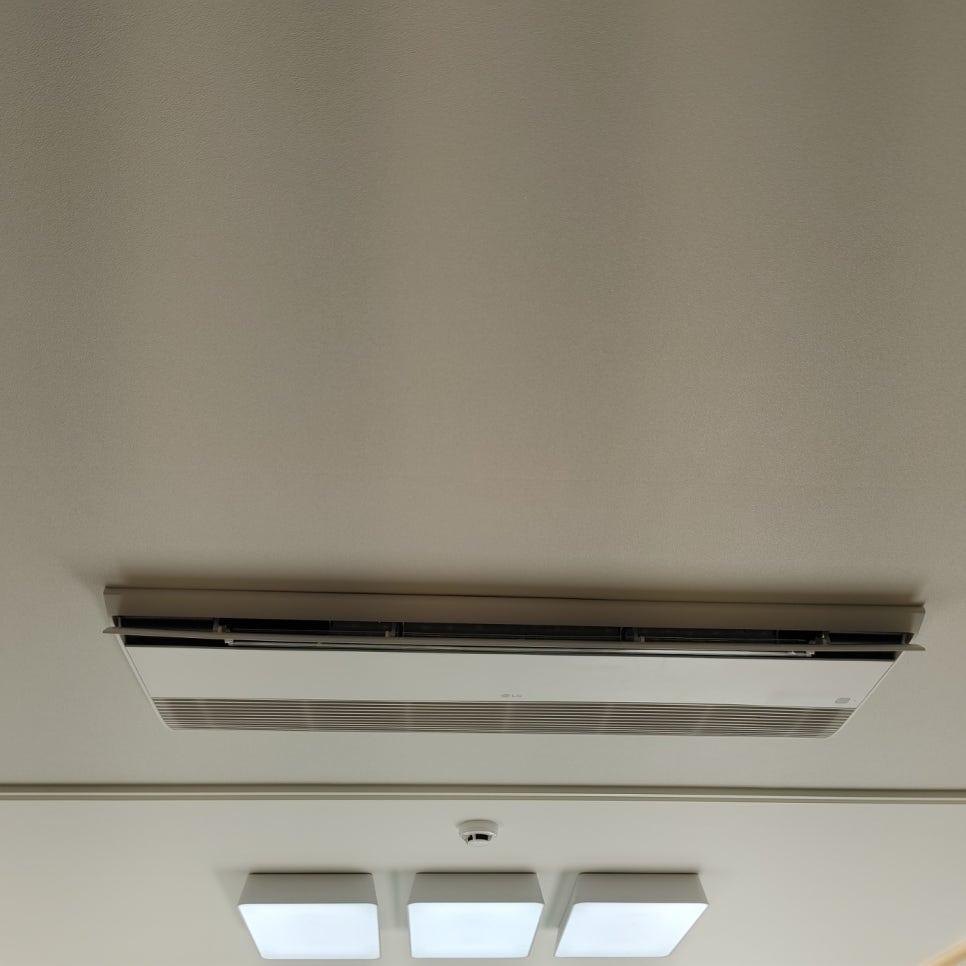

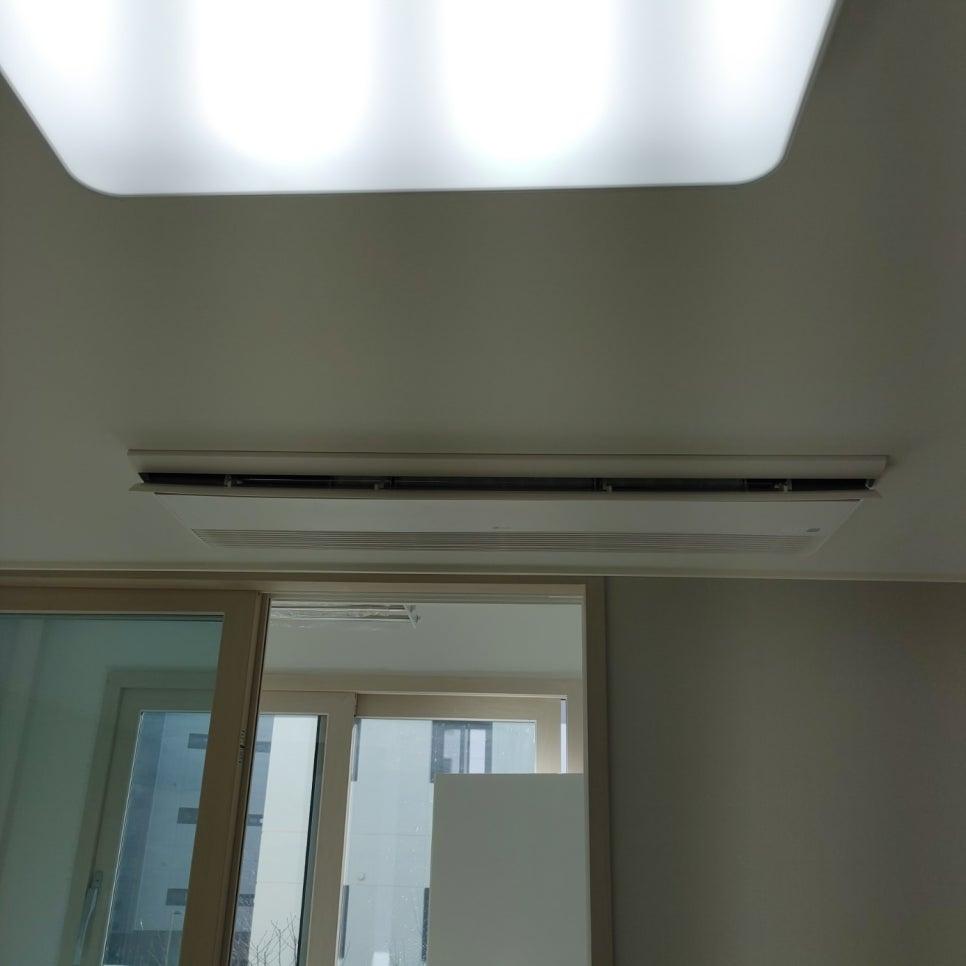

직사각형 형광등 조명이 설치된 천장 영역에 기기를 배치하는 장면입니다. 인테리어 마감과 자연스럽게 어우러지도록 천장 매립형으로 시공하여 시각적인 돌출을 줄였습니다.

창호 손잡이 주변에서 수공구를 사용해 세부 작업을 진행하고 있습니다. 창호와 인접한 구간은 기밀 유지와 마감이 중요하므로 정밀한 도구 사용이 필요합니다.

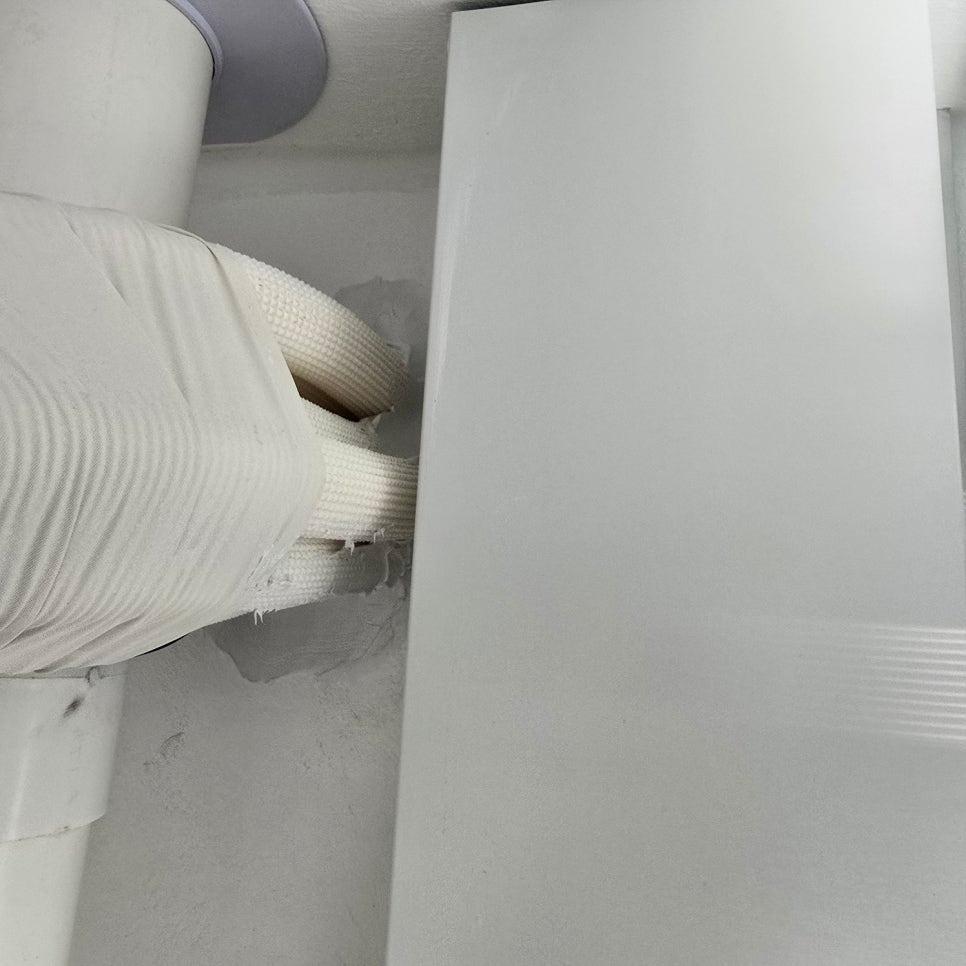

벽면에 흰색 PVC 파이프와 고무 재질의 보온재가 부착된 상태입니다. 결로 현상을 방지하기 위해 고품질 단열 자재를 사용해 배관을 꼼꼼하게 감싸는 마감 처리를 했습니다.

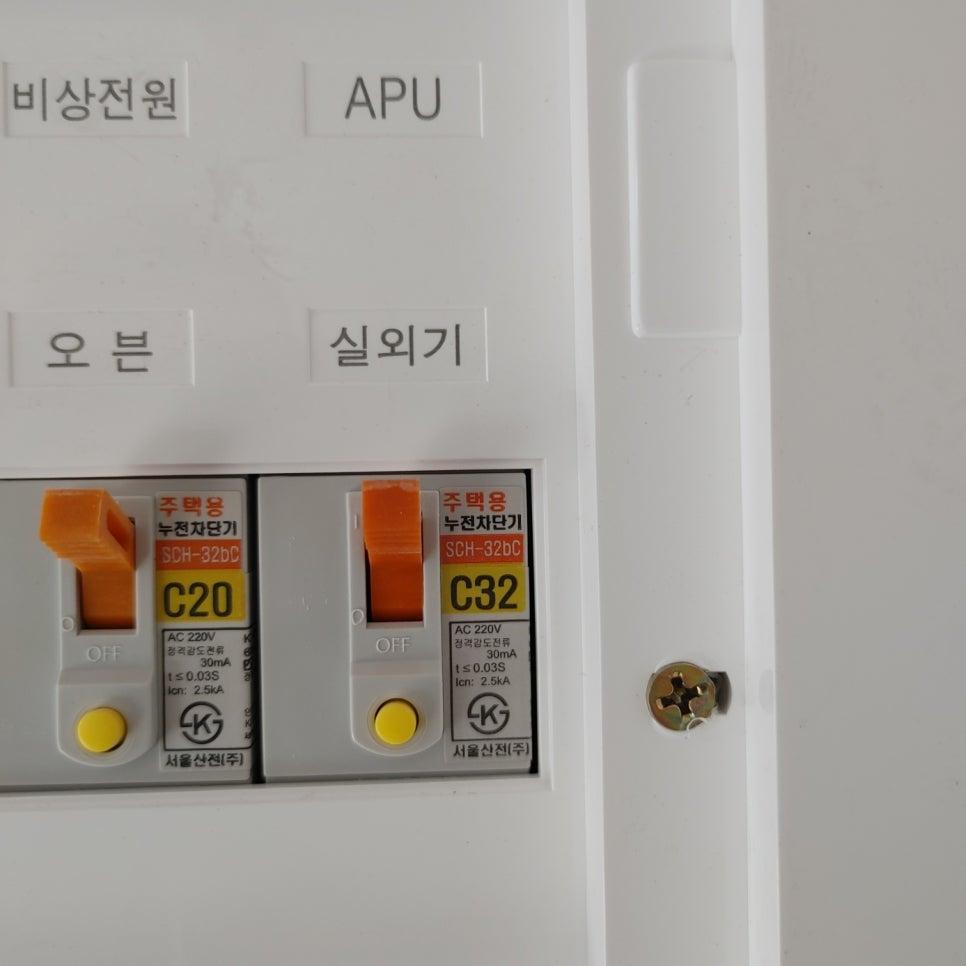

전기 박스 내부에 '실외기'를 포함해 오븐, APU, 비상전원 등의 라벨이 붙은 누전차단기가 설치되어 있습니다. 전력 부하를 정확히 분리해 전용 회로를 구성해야 장기적인 전기 안전성을 확보할 수 있습니다.

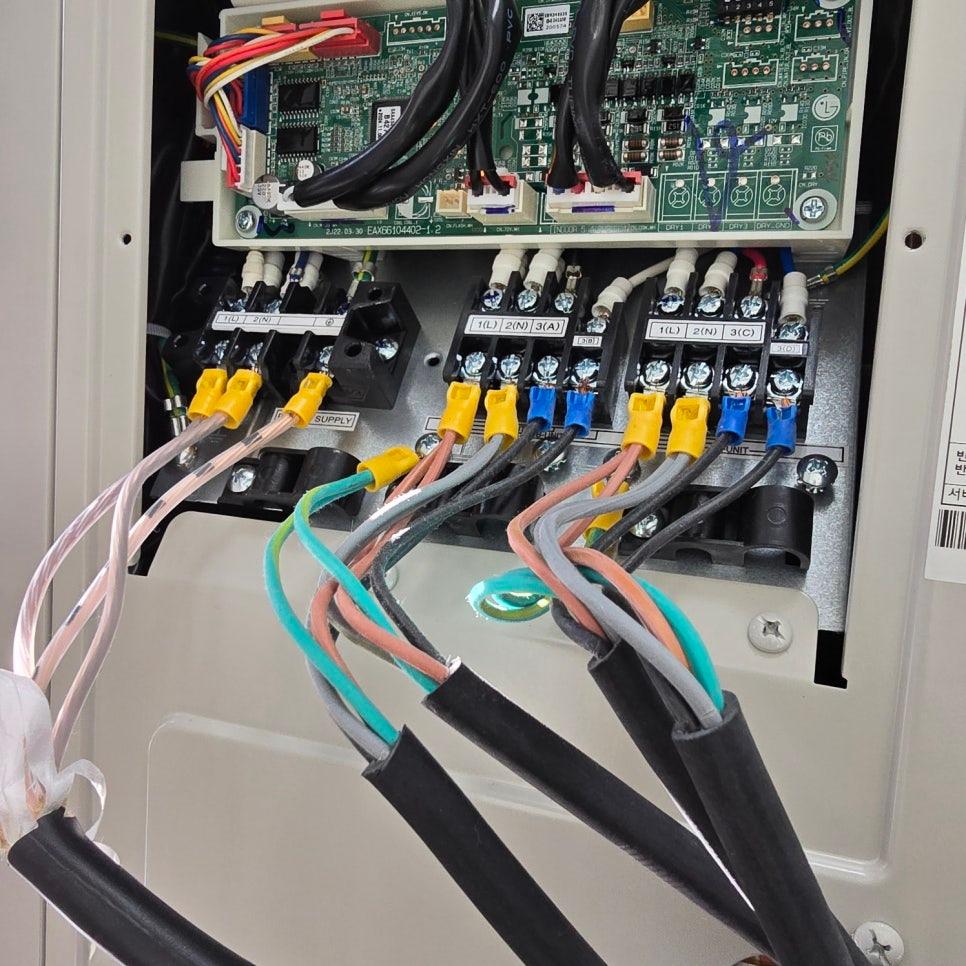

전기 설비 박스 내부의 회로 보드와 다양한 색상의 전선들이 연결된 디테일입니다. 접합기와 라벨을 통해 각 선의 용도를 명확히 구분하여 향후 유지보수 시 혼선을 줄였습니다.

그런데 실내기만큼 중요한 것이 실외기의 안정적인 거치입니다.

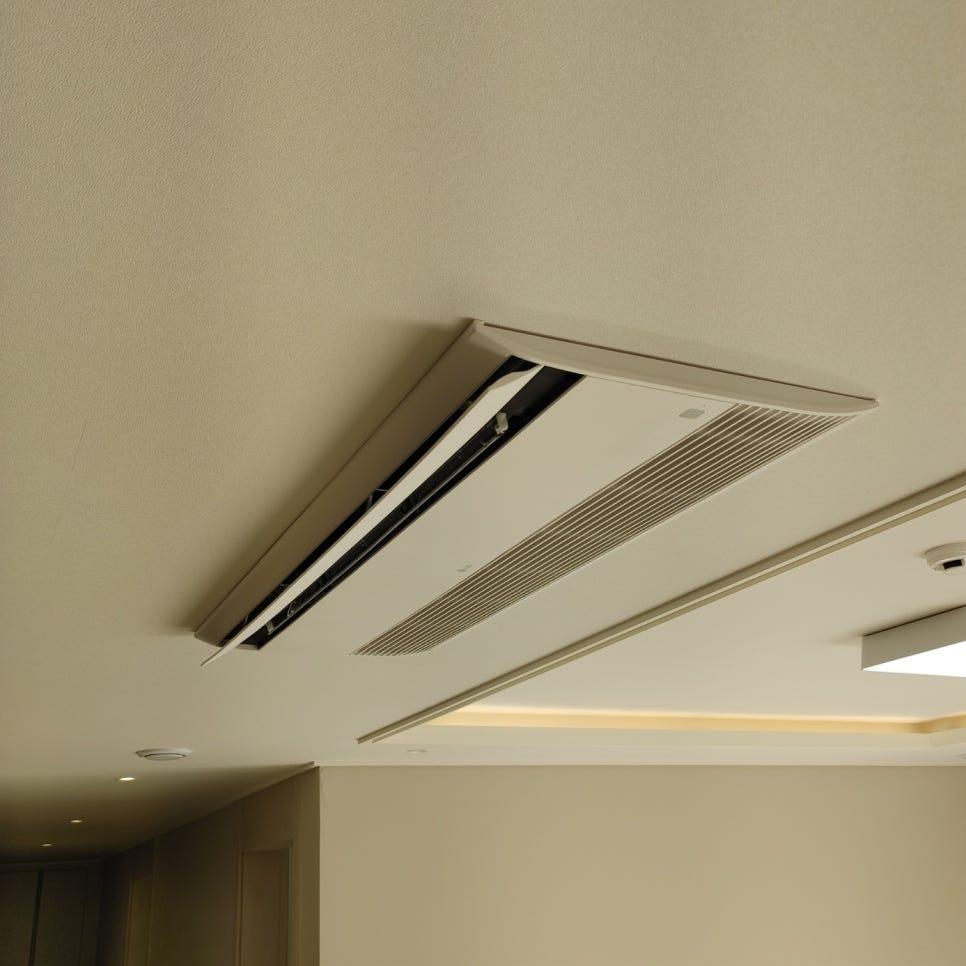

천장 마감 표면에 밀착되어 설치된 기기의 상단 모습입니다. 천장면과 기기 사이의 단차를 줄여 마감이 깔끔하게 떨어지도록 조정했습니다.

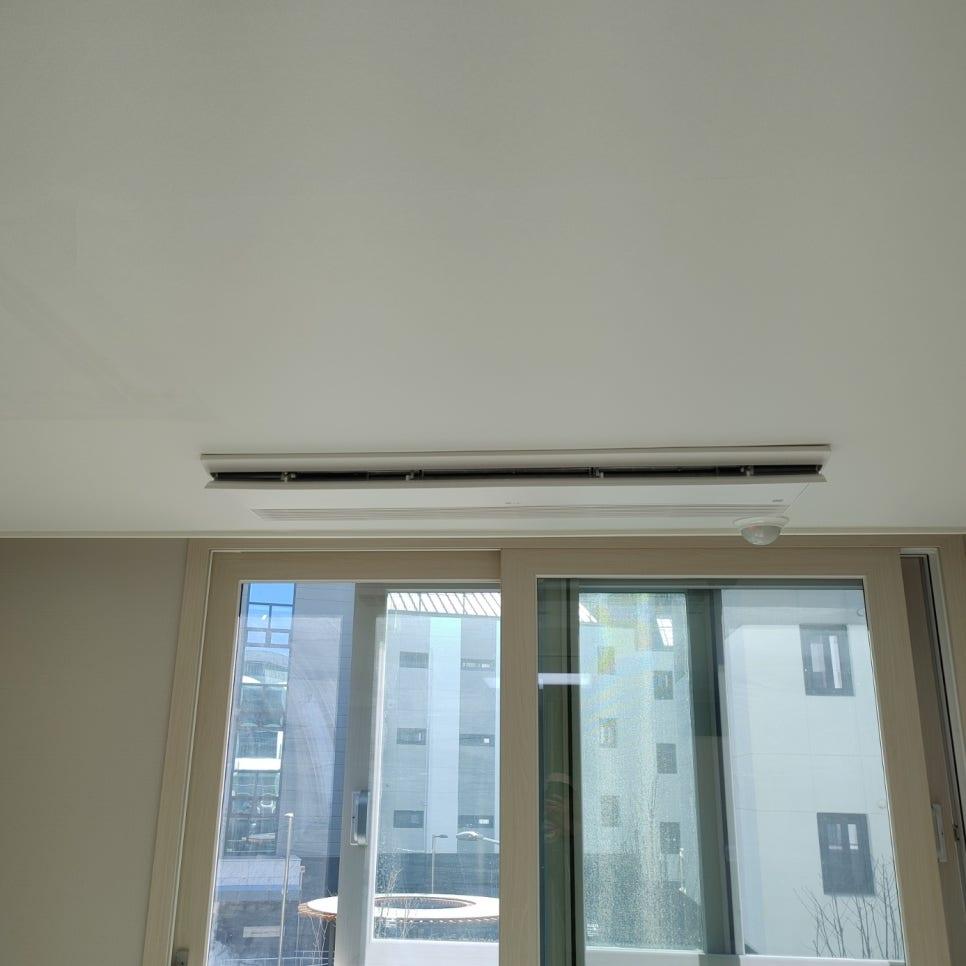

슬라이딩 유리문과 천장 라디에이터가 보이는 구간의 시공 모습입니다. 창호 주변의 배관 경로를 최적화해 불필요한 공간 차지를 줄이는 작업이 이루어졌습니다.

시공 현장에서 소형 도구를 활용해 세부 조정을 진행하는 장면입니다. 배관의 길이와 각도를 신중하게 설계해야 냉매 순환이 원활해져 냉방 효과를 높일 수 있습니다.

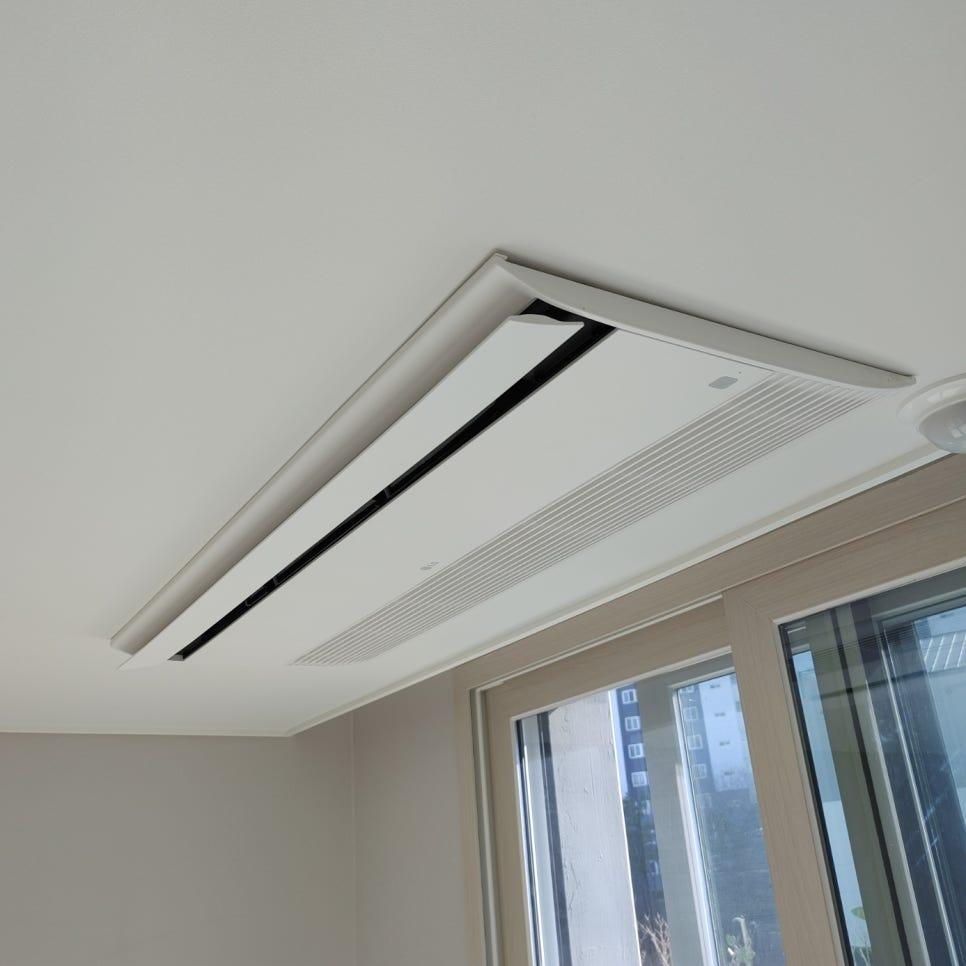

창문 근처 천장에 공기 순환 장치를 설치하는 과정입니다. 외부 공기 흐름과 내부 냉기 순환 경로를 모두 고려해 위치를 선정했습니다.

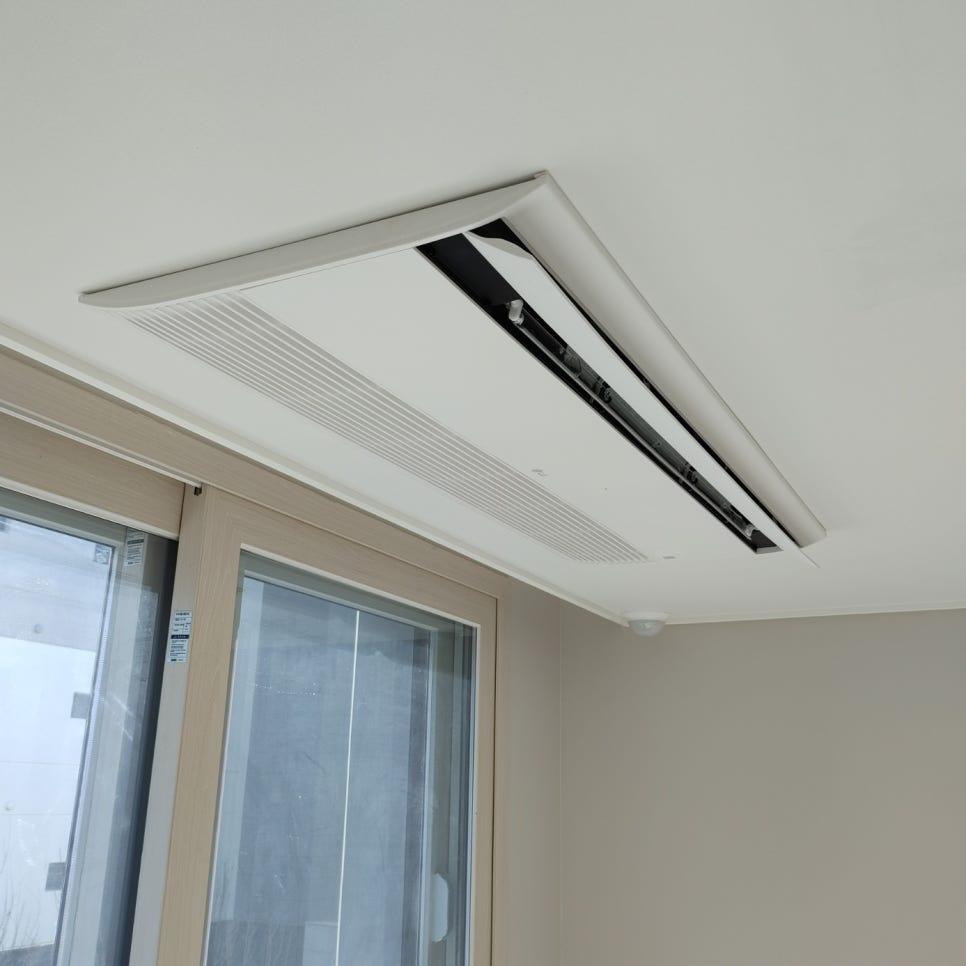

천장 기기와 창문이 함께 보이는 실내 공간의 모습입니다. 모든 배관 연결부의 기밀 테스트를 거쳐 냉매 손실을 최소화하고 정상 작동 여부를 확인하는 단계로 이어집니다.

실외기 설치 시에는 고층 세대의 특성을 고려해 강풍이나 외부 충격에 대비한 고정 프레임과 진동 방지 패드를 추가로 적용했습니다. 배기 방향까지 고려해 공기가 원활하게 순환하도록 위치를 잡는 것이 핵심입니다.

시스템 에어컨은 배관 경로의 최적화와 단열 자재의 밀착 시공 여부에 따라 효율이 결정됩니다. 특히 전기 박스의 전용 차단기 구성과 실외기 진동 방지 패드 적용 여부를 미리 확인하시길 바랍니다.

거실과 침실의 천장 매립형 시공과 실외기 고정 프레임 설치까지 전 과정이 진행되었습니다. 현재는 기밀 테스트와 작동 점검을 마친 상태입니다.

진동 방지 패드와 고정 프레임이 적용된 실외기 설치 상태를 통해 안정적인 구동을 기대해 봅니다.
