동탄 제일풍경채에듀앤파크 아파트에서 진행된 시스템 에어컨 일반설치 현장입니다. 안녕하세요. 입주 전 단계에서 각 세대의 구조적 특징을 고려해 실내기와 실외기를 배치하는 작업이 이루어졌습니다.

천장 속에 매립되는 배관은 한 번 닫으면 수정이 어렵기에 초기 설계가 중요합니다. 어떻게 위치를 잡고 연결했는지 순서대로 짚어볼게요.

벽면에 부착된 장치와 함께 작업자의 세심함이 엿보이는 표시가 보입니다. 본격적인 배관 연결에 앞서 전원과 신호선이 들어올 위치를 정확히 잡는 과정입니다. 이 단계에서 오차가 생기면 나중에 실내기 수평이 맞지 않을 수 있습니다.

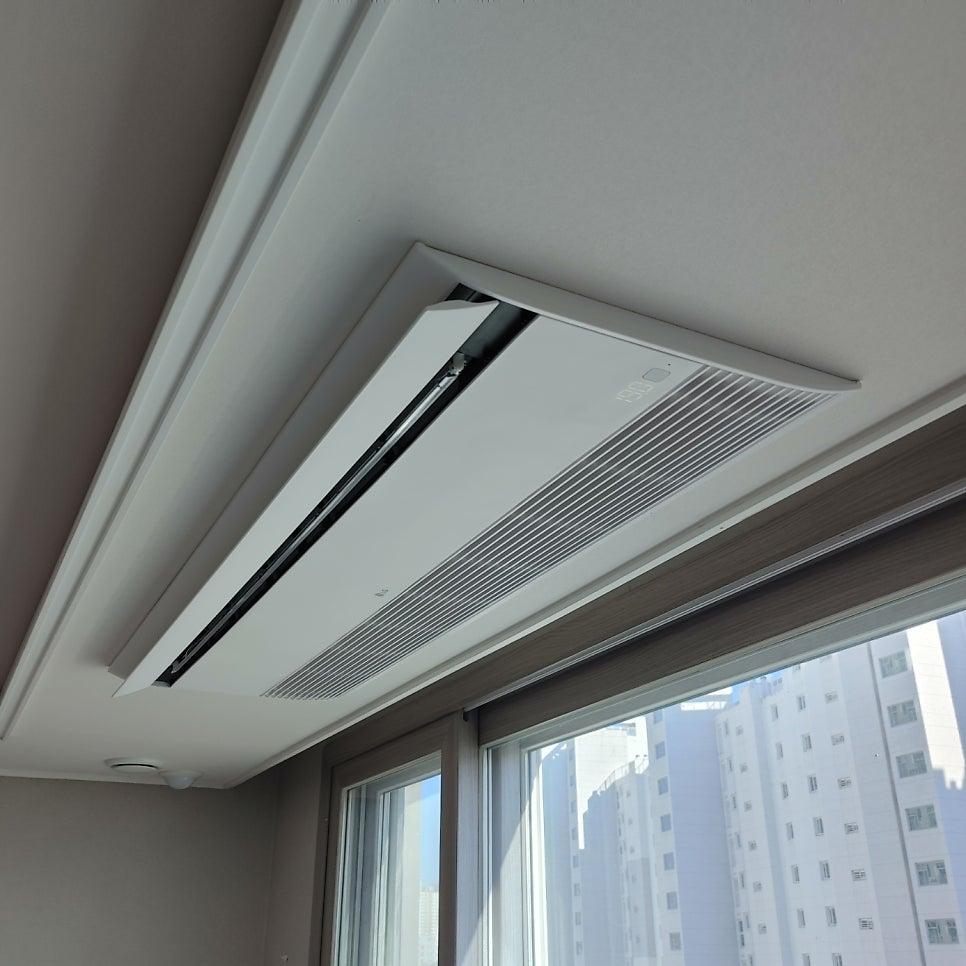

창호 근처 천장에 공기 순환 장치가 자리를 잡았습니다. 창가 쪽은 외부 기온의 영향을 가장 많이 받는 지점이기에 냉방 효율을 높이기 위해 전략적으로 배치하는 경우가 많습니다. 기류가 실내 전체로 고르게 퍼질 수 있도록 각도를 조절했습니다.

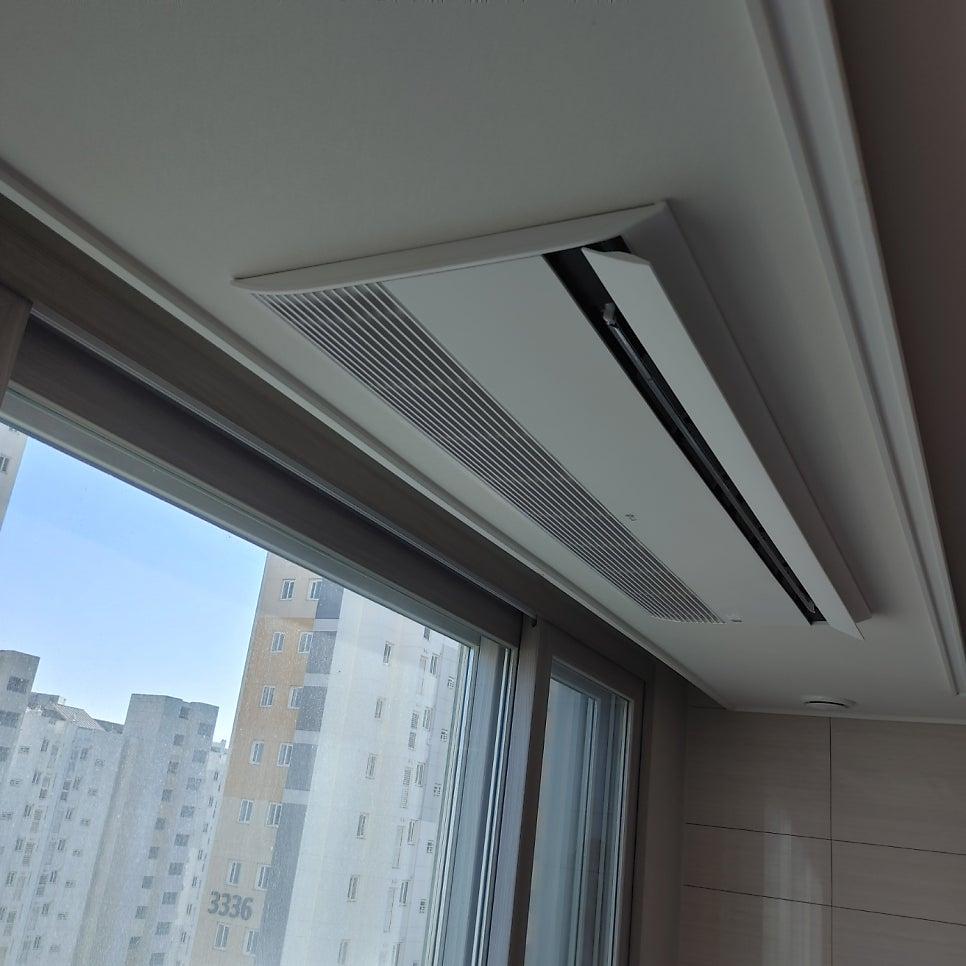

창틀과 유리 패널이 보이는 근접 샷입니다. 천장 마감재와 기기 사이의 틈새가 생기지 않도록 밀착시켜 고정하는 것이 핵심입니다. 틈이 벌어지면 미관상 좋지 않을 뿐 아니라 기밀성이 떨어질 수 있습니다.

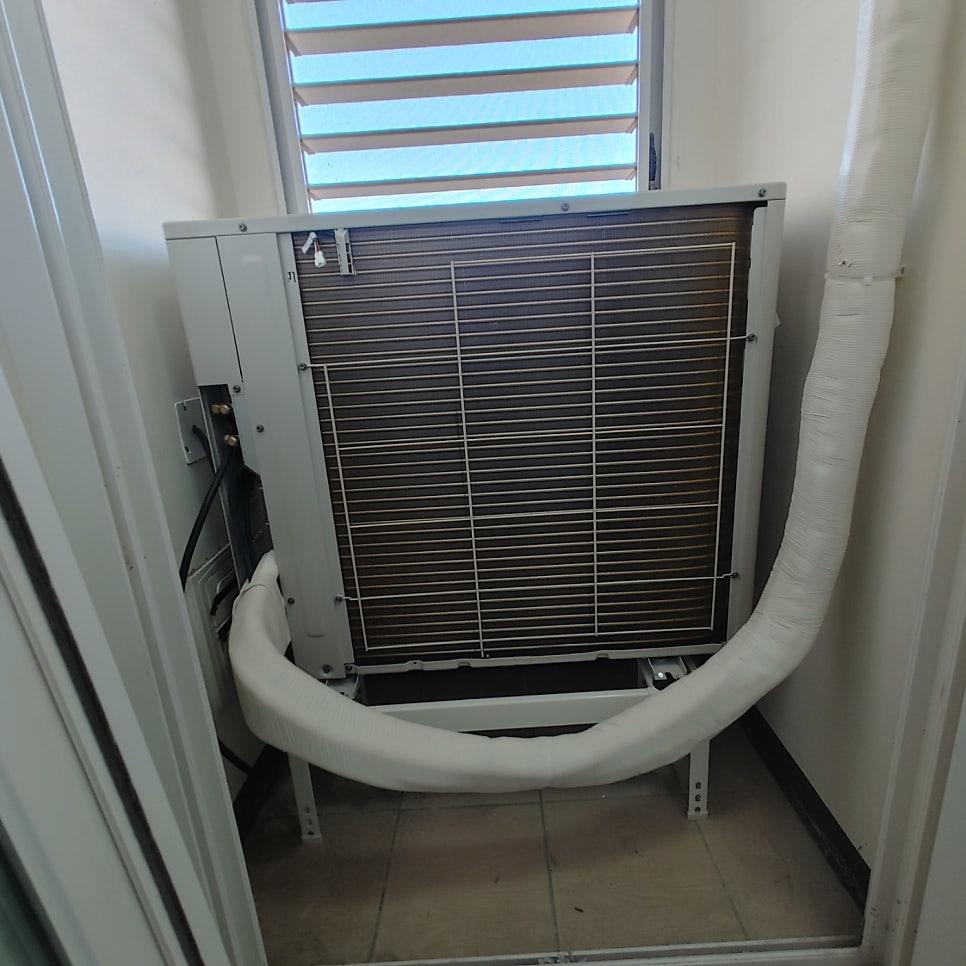

기기 뒷면으로 연결된 흰색 배관이 노출된 모습입니다. 배관의 꺾임 정도가 너무 심하면 냉매 흐름에 저항이 생겨 성능이 떨어질 수 있습니다. 완만한 곡선을 유지하며 배관을 고정해 흐름을 원활하게 만들었습니다.

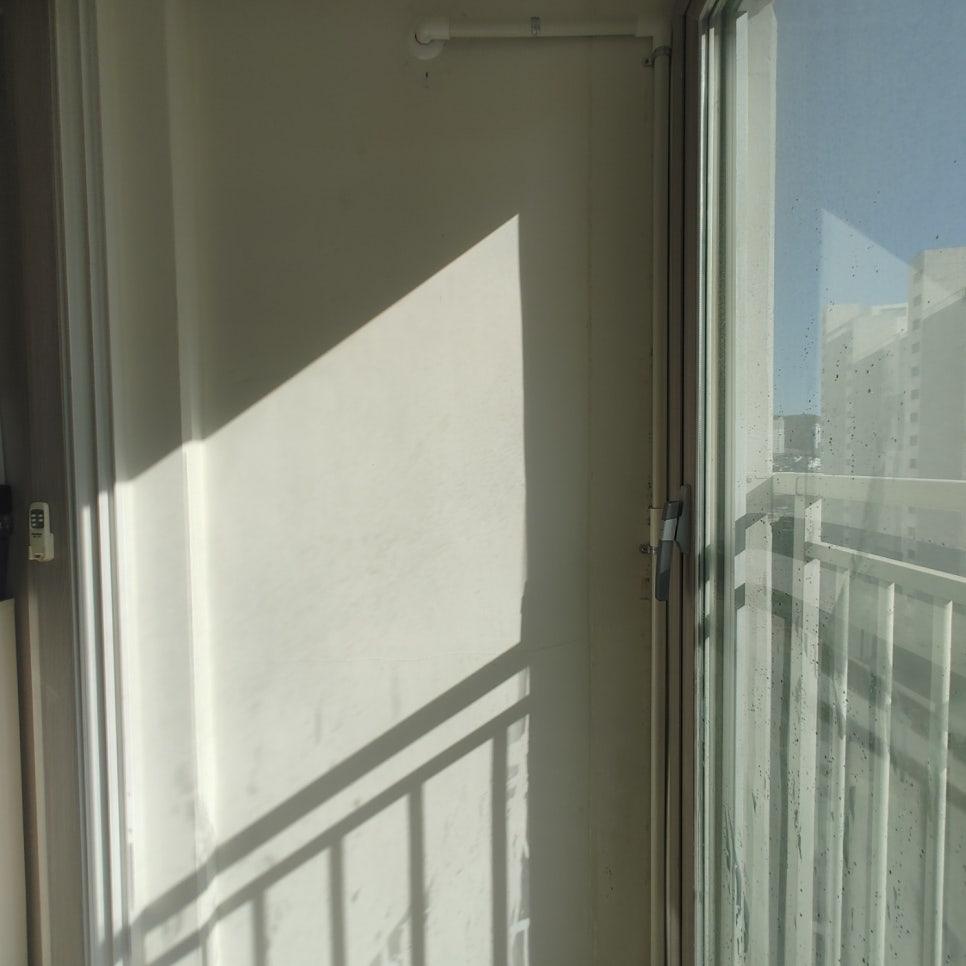

햇빛이 들어오는 발코니 쪽 벽면입니다. 실외기가 놓일 위치를 선정할 때는 소음과 진동이 실내로 유입되는 것을 줄이는 것이 중요합니다. 발코니 공간을 활용해 실외기를 배치함으로써 내부 공간의 효율을 유지했습니다.

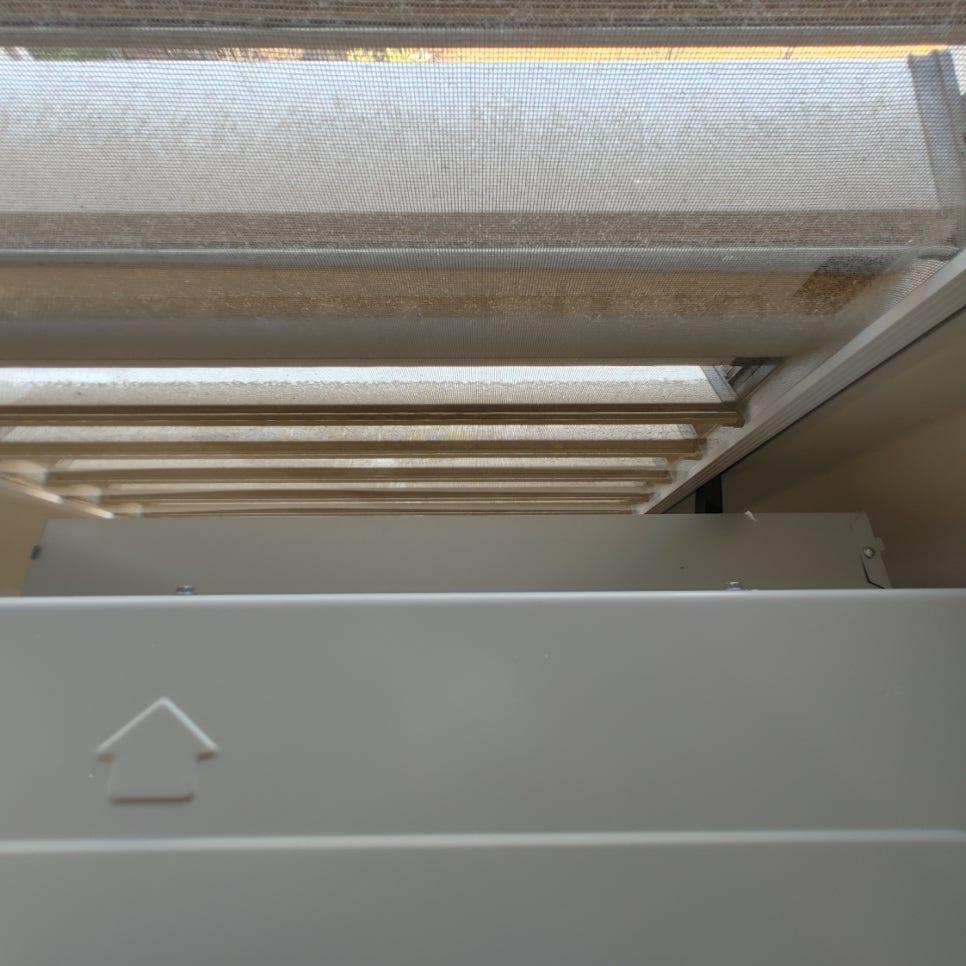

커튼과 금속 프레임이 보이는 창호 주변입니다. 배관이 지나가는 경로에 간섭이 없는지 다시 한번 확인하는 과정이 필요합니다. 특히 레일 구조물과 겹치는 지점은 배관이 눌리지 않도록 세심하게 경로를 잡았습니다.

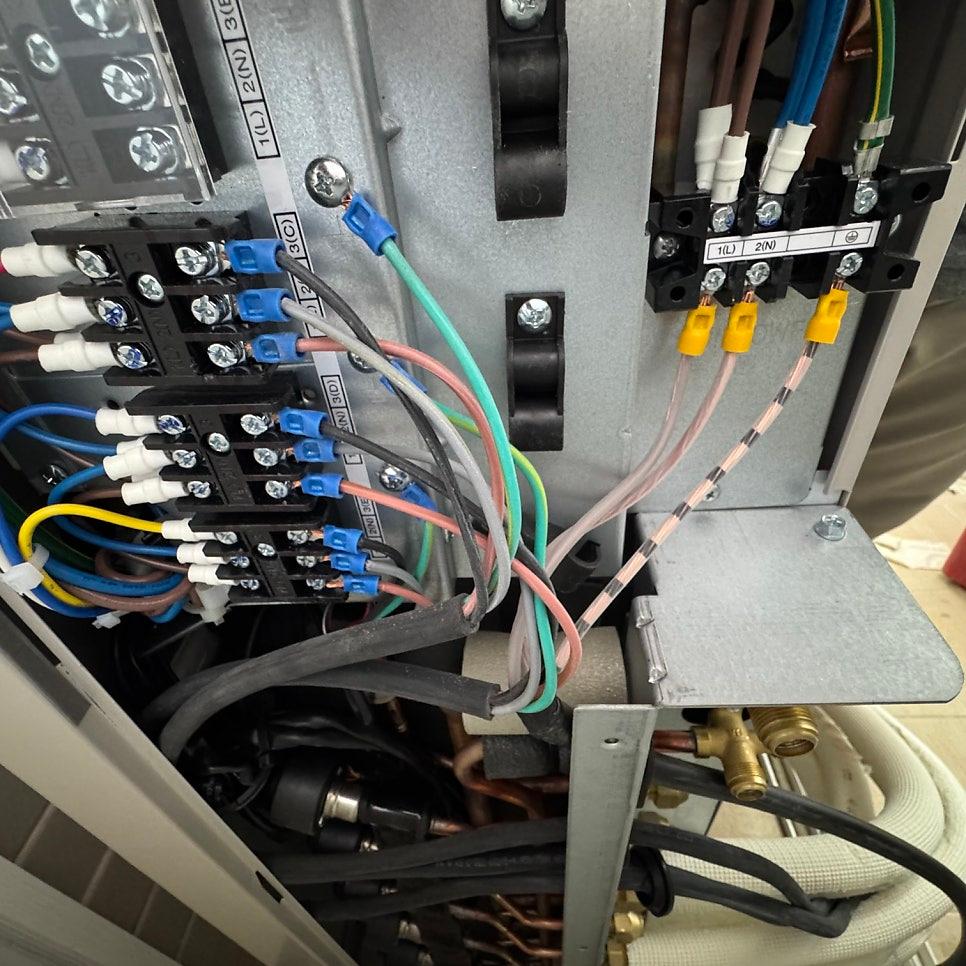

전기 박스 내부에 파란색, 흰색, 노란색 등 다양한 색상의 전선이 커넥터로 고정되어 있습니다. 시스템 에어컨은 전력 소모가 크기 때문에 전선 연결 부위의 접촉 불량이 없어야 합니다. 색상별로 구분된 전선을 규격에 맞게 결속해 전기적 안정성을 확보했습니다.

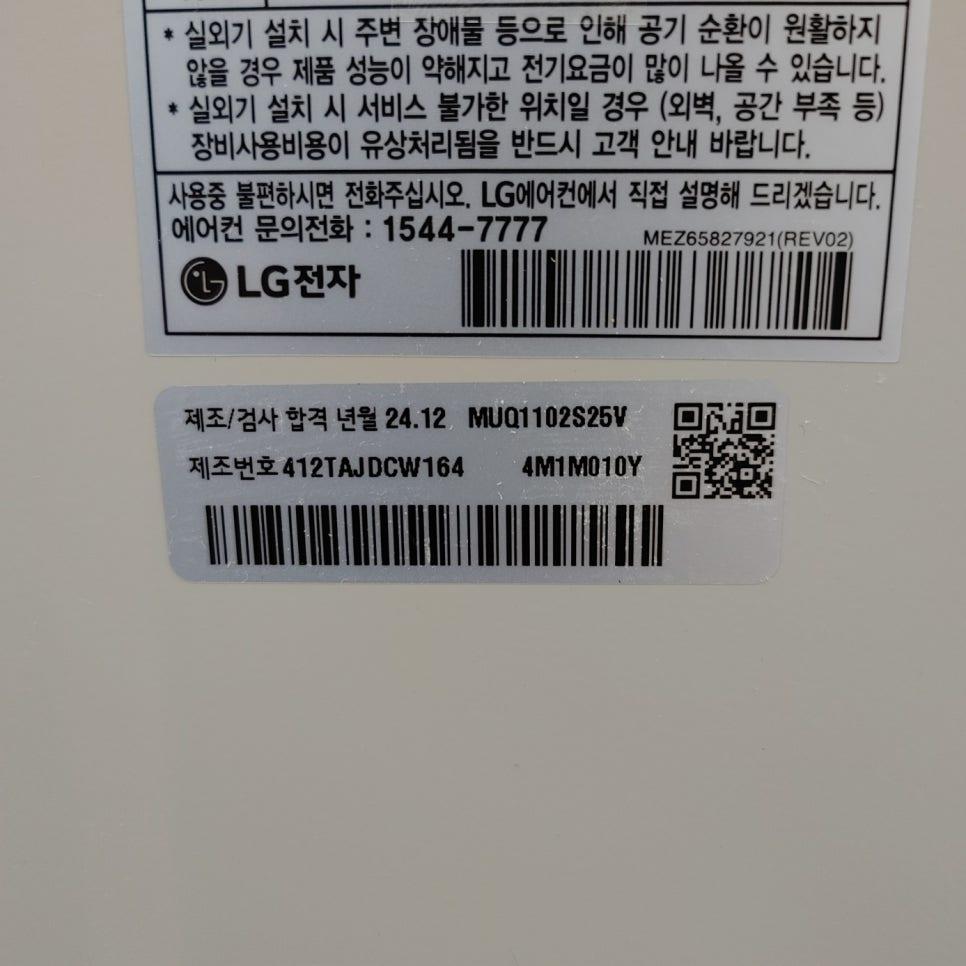

LG전자 제품 라벨과 QR 코드가 확인됩니다. 정품 자재 사용 여부를 확인하고 제품 고유 번호를 기록해 두는 단계입니다. 이는 추후 무상 A/S나 점검 시 정확한 모델 정보를 바탕으로 빠르게 대응하기 위함입니다.

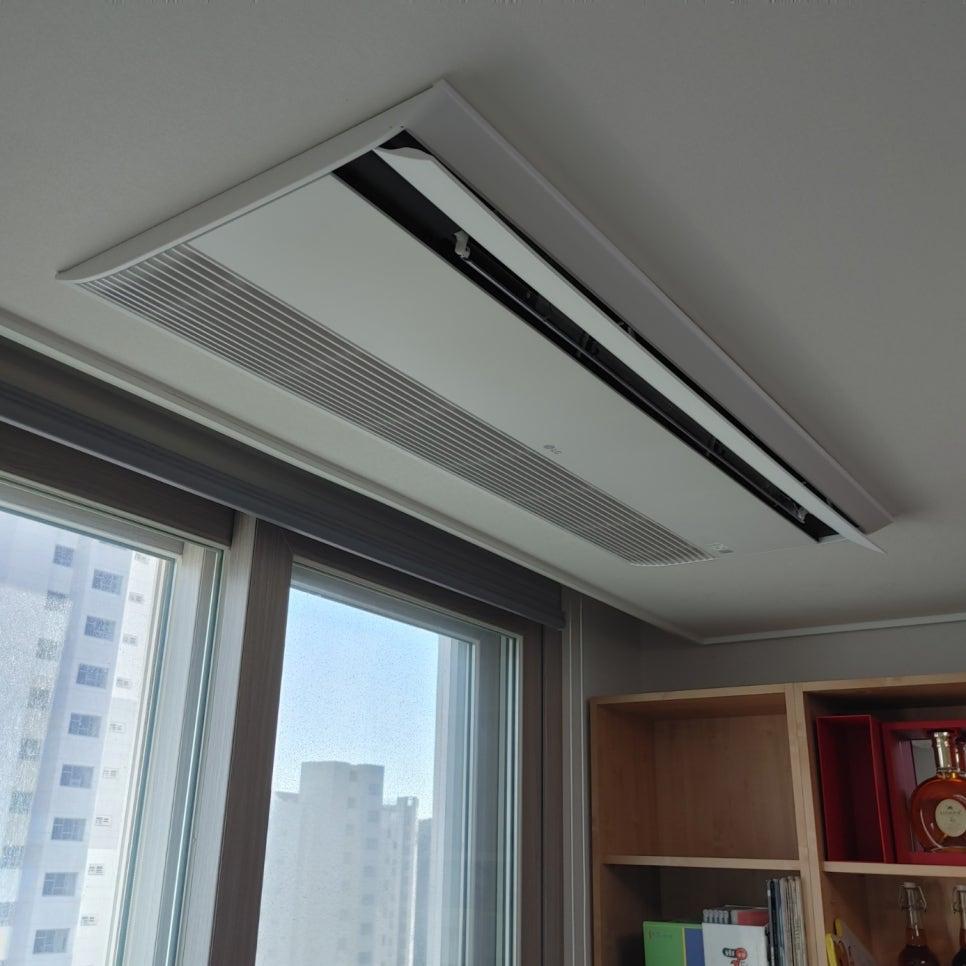

서재용 서랍장이 놓인 방의 천장에 기기가 설치되었습니다. 방의 크기와 사용 용도에 따라 적절한 용량의 실내기를 배치해야 과냉방이나 냉방 부족 현상을 막을 수 있습니다. 가구 배치와 간섭이 없도록 위치를 조정했습니다.

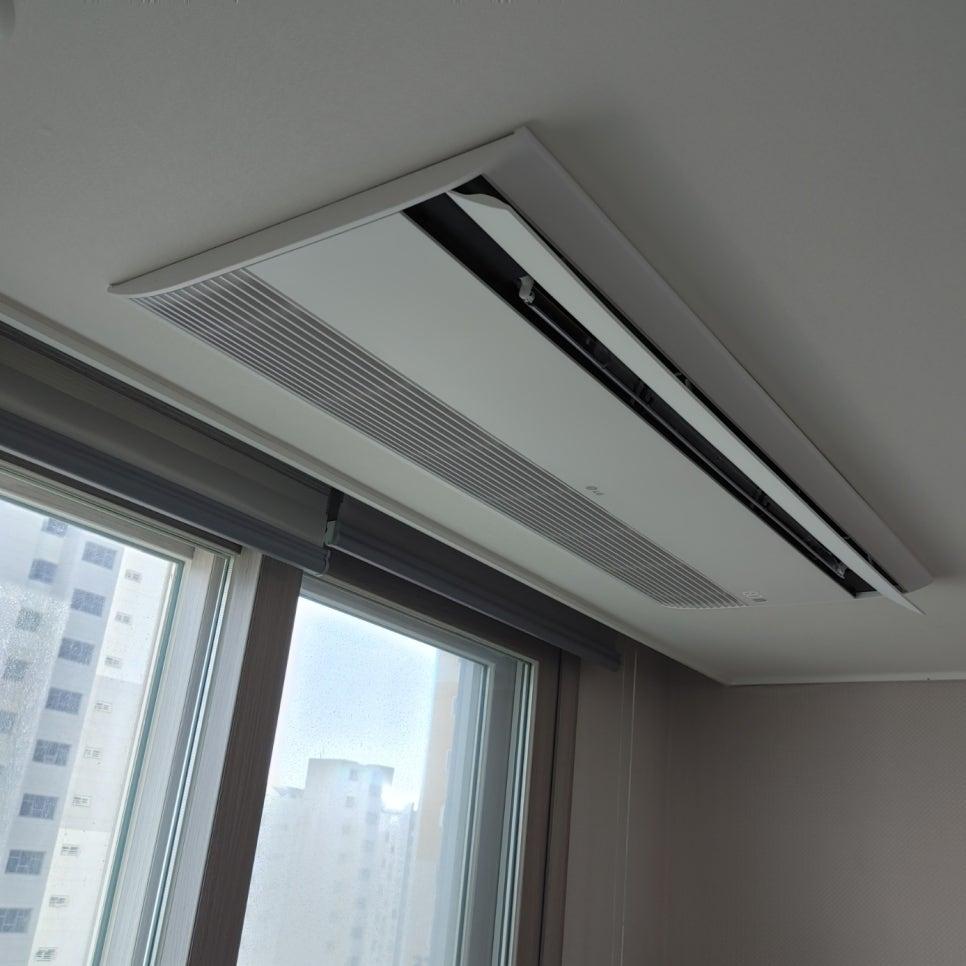

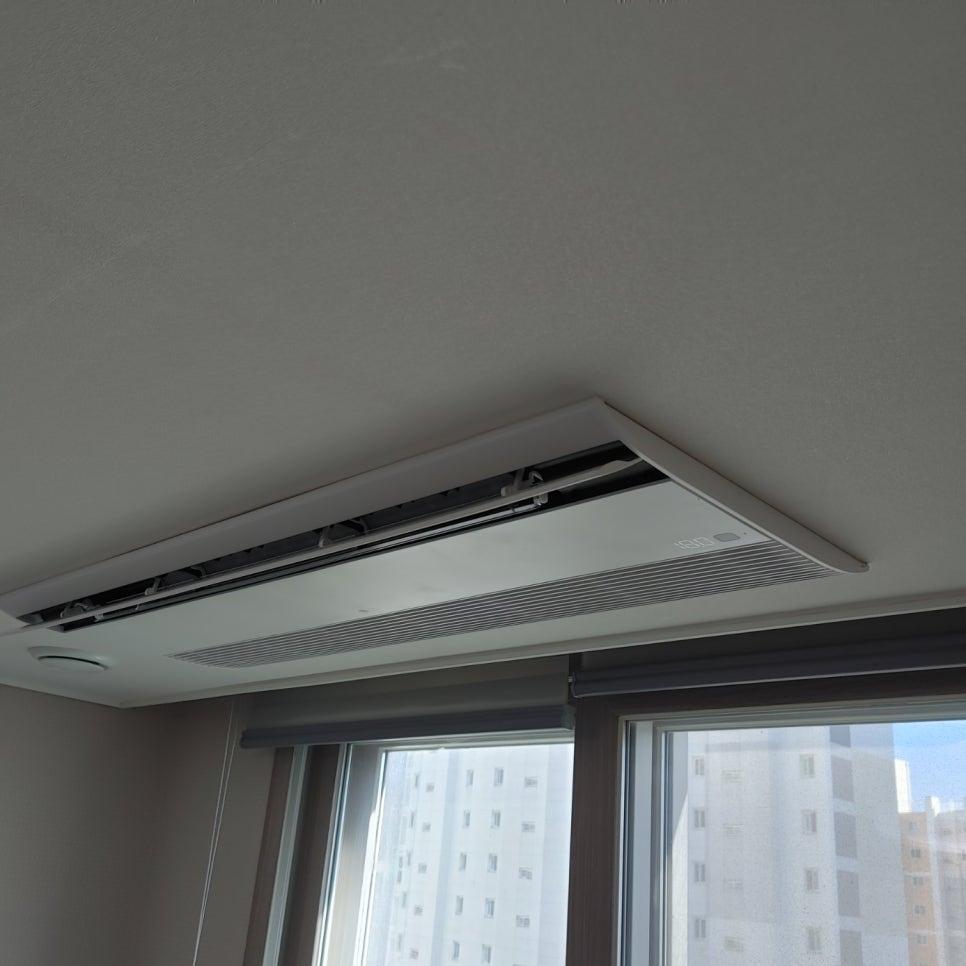

창문이 보이는 실내 천장에 공기 조절 장치가 매립되었습니다. 천장 속 공간이 협소한 경우 배관 경로를 잡는 데 난이도가 높습니다. 천장 구조물을 피해 배관을 안착시켜 마감선이 고르게 나오도록 했습니다.

또 다른 방의 천장과 창문이 보이는 모습입니다. 각 방마다 동일한 품질의 마감이 나오도록 수평계를 사용해 기기의 수평을 맞췄습니다. 수평이 맞지 않으면 응축수가 고여 누수의 원인이 될 수 있기 때문입니다.

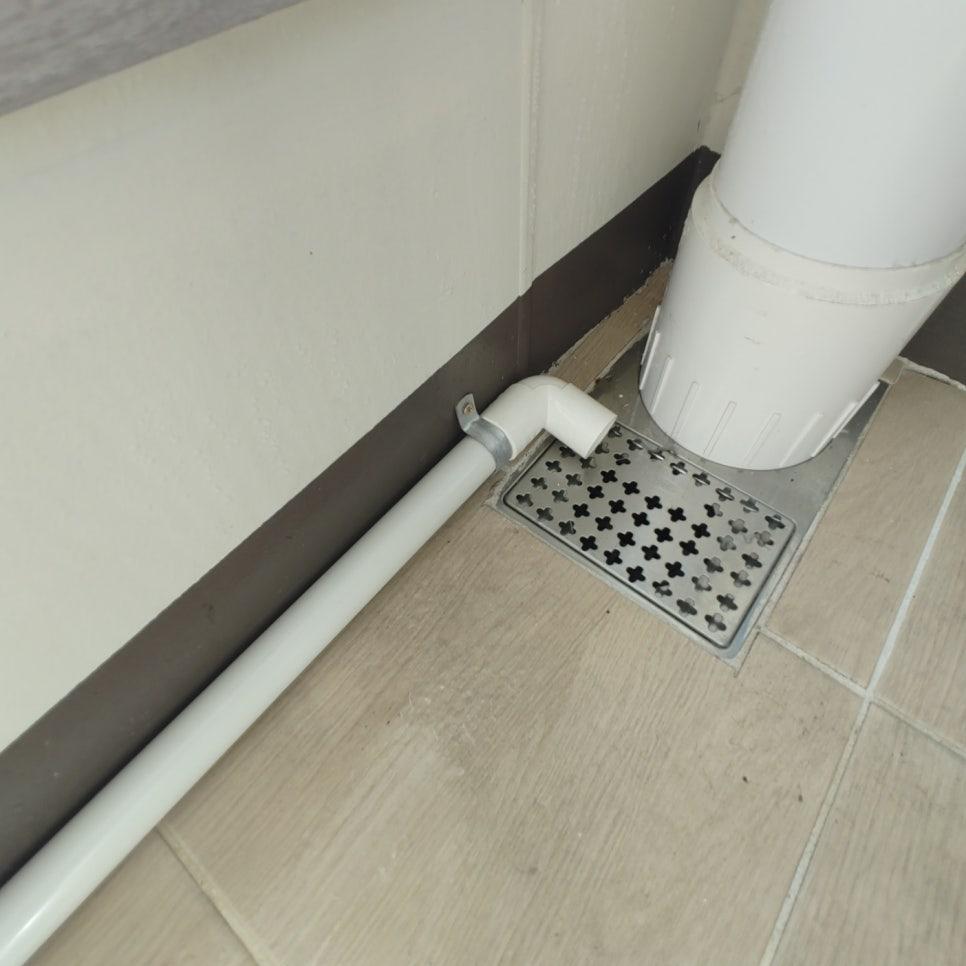

바닥 접합부에 흰색 PVC 배관과 금속 배수구 덮개가 보입니다. 응축수가 빠져나가는 드레인 배관은 구배(기울기)를 주는 것이 가장 중요합니다. 물이 고이지 않고 자연스럽게 배수구로 흘러가도록 각도를 정밀하게 잡았습니다. 시스템 에어컨은 배관 연결 부위의 결로 방지와 드레인 구배 확보가 시공의 핵심입니다. 이번 현장에서는 LG전자 제품을 사용해 각 방의 용도에 맞는 배치를 진행했습니다.

전체적인 실내기 설치와 실외기 배치, 그리고 배관 연결 및 드레인 작업까지 완료된 상태입니다. 1년간의 무상 점검과 5년간의 무상 A/S 기간이 설정되어 사후 관리가 이어질 예정입니다.

LG전자 제품의 특성과 드레인 배관의 구배를 고려해 설치된 환경을 확인해 보세요.
