김포 캐슬앤파밀리에시티1단지 아파트의 일반 설치 방식으로 진행된 시스템 에어컨 시공 현장입니다. 안녕하세요. 거실과 침실, 주방 등 주요 공간의 크기와 사용 빈도를 분석해 실내기와 실외기 위치를 최적화한 사례입니다.

천장 속에 숨겨지는 배관과 전기 작업은 나중에 수정하기가 매우 어렵습니다. 어떻게 설계를 잡고 어떤 자재로 마감했는지 순서대로 짚어볼게요.

벽면에 부착된 숫자 표시판과 스티커는 실내기가 들어설 정확한 위치를 지정한 것입니다. 설계 단계에서 정한 좌표를 바탕으로 타공 지점을 명확히 표시해야 오차 없는 시공이 가능합니다. 이 과정이 선행되어야 천장 마감 후 기기가 삐뚤어지는 일을 막을 수 있습니다.

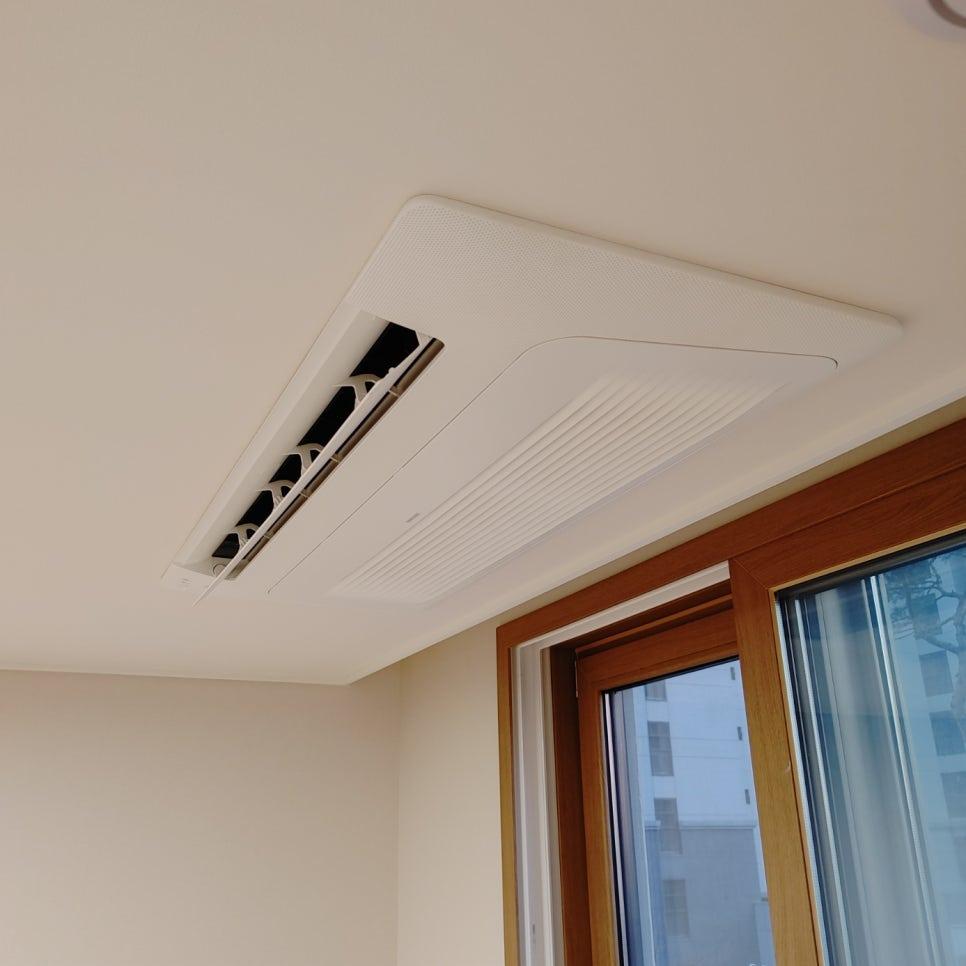

천장에 안착된 공기 순환 장치가 창호 상단 라인과 나란히 배치되었습니다. 기류가 겹치지 않아야 공간 전체에 냉방 효과가 고르게 퍼집니다.

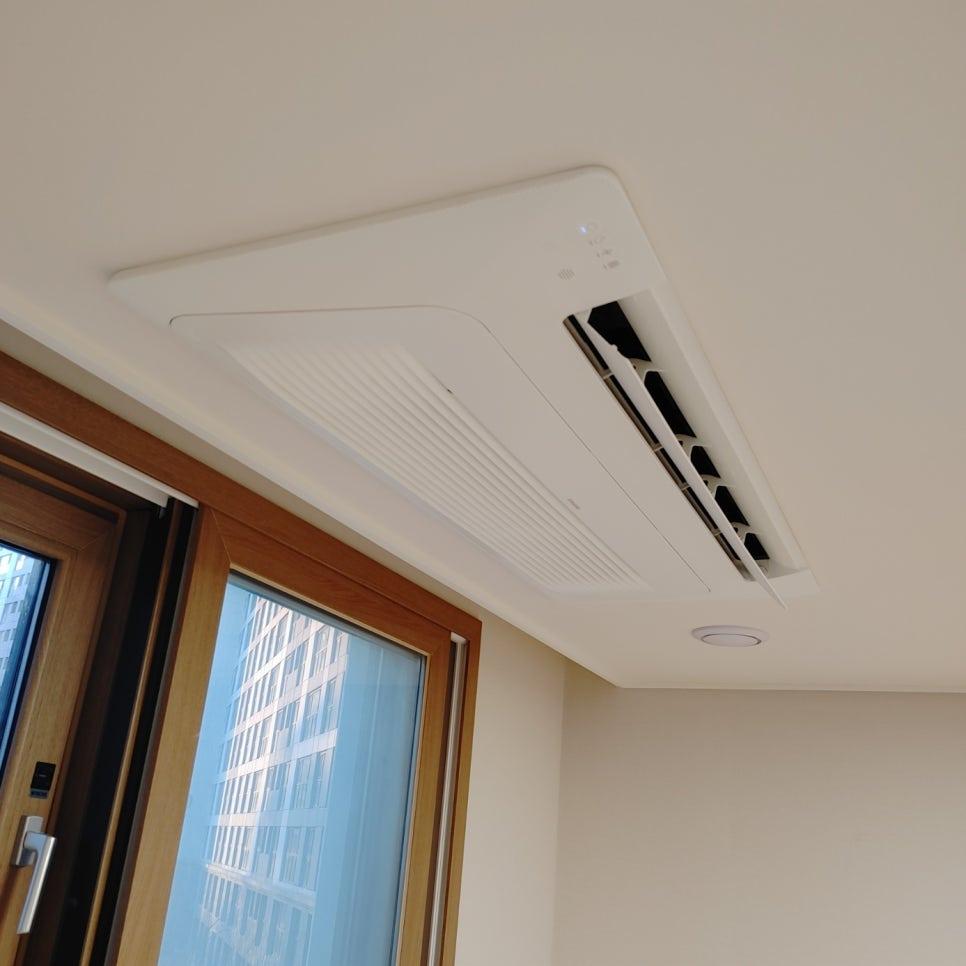

실내기 설치와 함께 창문과 문이 인접한 구역의 간섭 여부를 확인하는 과정입니다. 문을 열고 닫을 때 기기나 배관에 닿는 부분이 없는지 세밀하게 조정했습니다. 사용자의 생활 동선에 방해가 되지 않도록 배치하는 것이 핵심입니다.

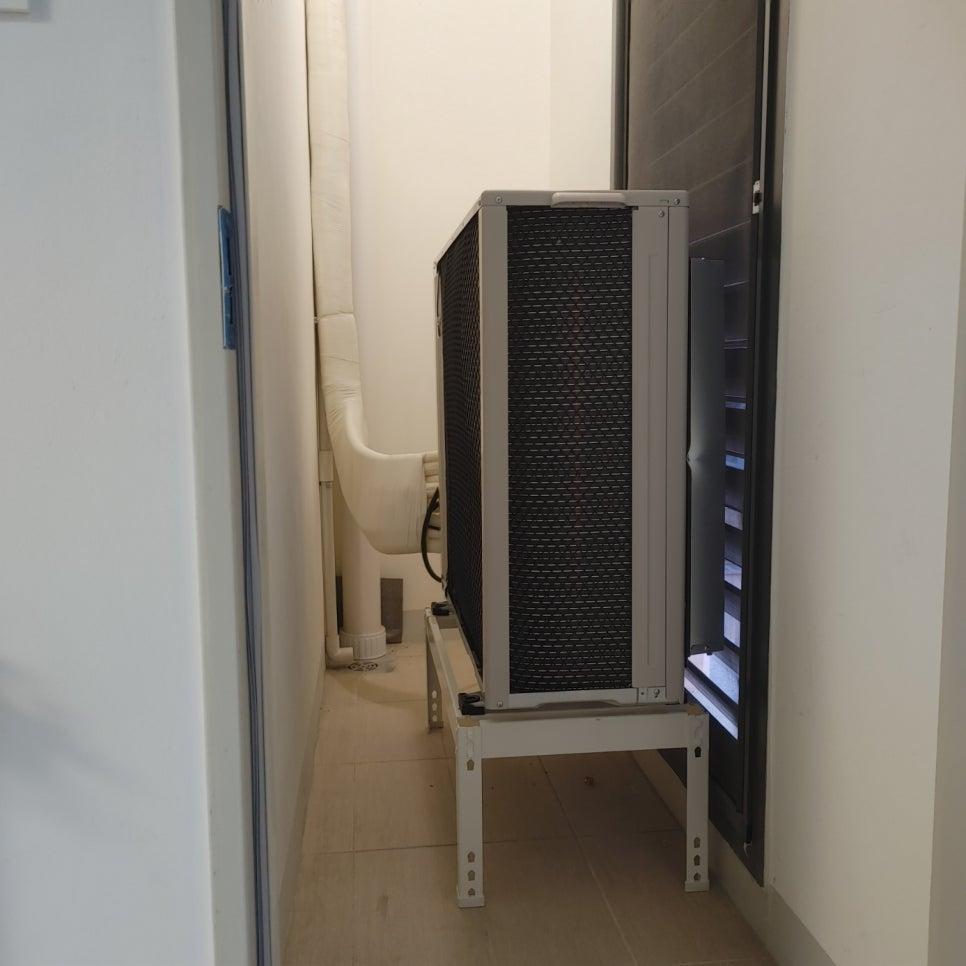

시공 중에는 정밀한 조정을 위해 다양한 소형 도구와 기기가 사용됩니다. 배관의 각도를 잡거나 고정 장치를 체결할 때 전용 도구를 사용해야 연결 부위의 밀착도가 높아집니다. 작은 틈 하나가 나중에 냉매 누설로 이어질 수 있기 때문입니다.

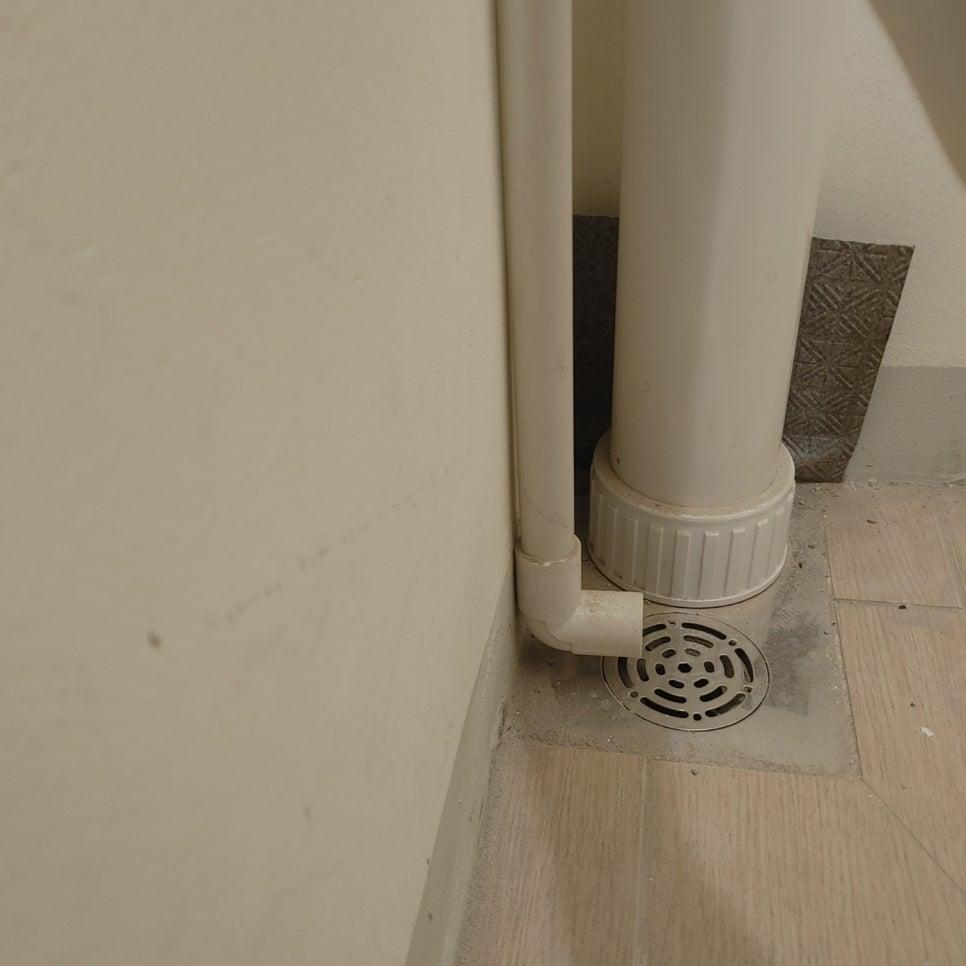

흰색 벽면과 타일 바닥이 만나는 지점에 배관과 원형 배수구가 설치되었습니다. 응축수가 원활하게 배출되도록 배수 구배를 잡는 것이 중요합니다. 물이 고이지 않고 자연스럽게 흘러내려야 천장 내부의 습기 문제를 방지할 수 있습니다.

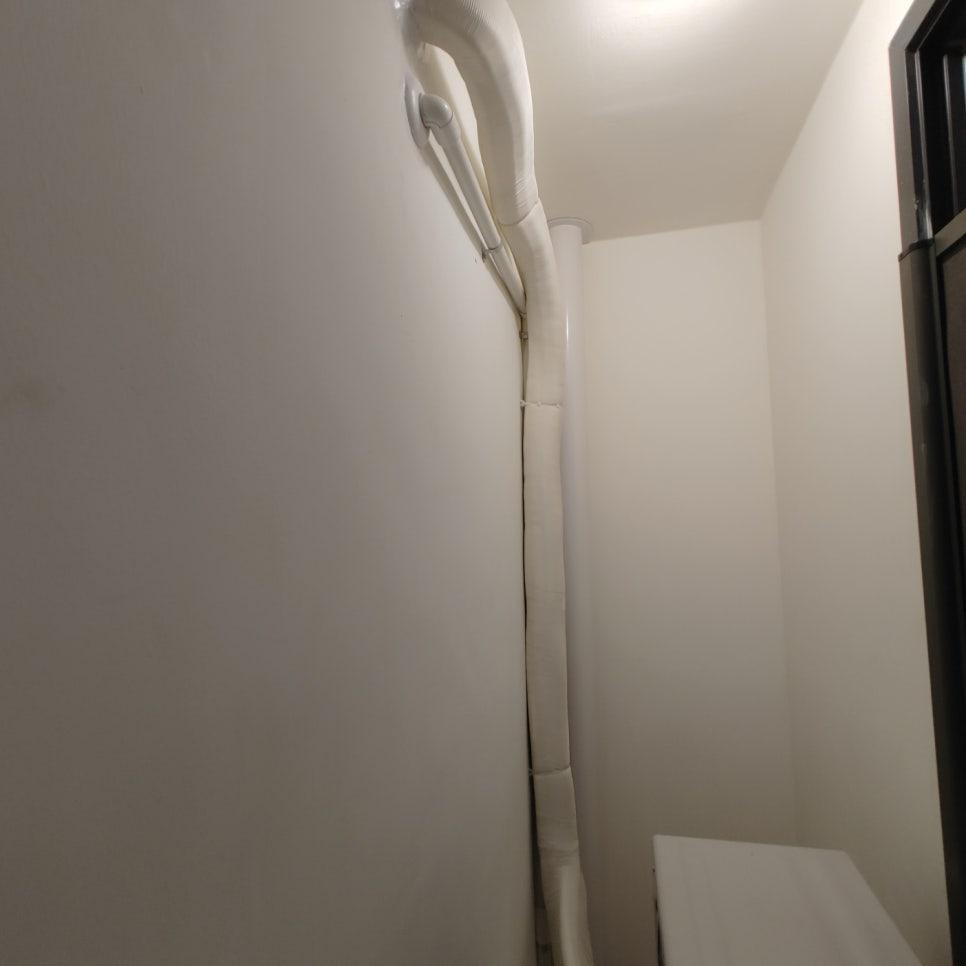

벽면에 밀착된 흰색 배관의 고정 상태를 확인하는 근접 샷입니다. 보이지 않는 곳의 고정 작업이 실제 사용 시의 정숙함을 결정합니다.

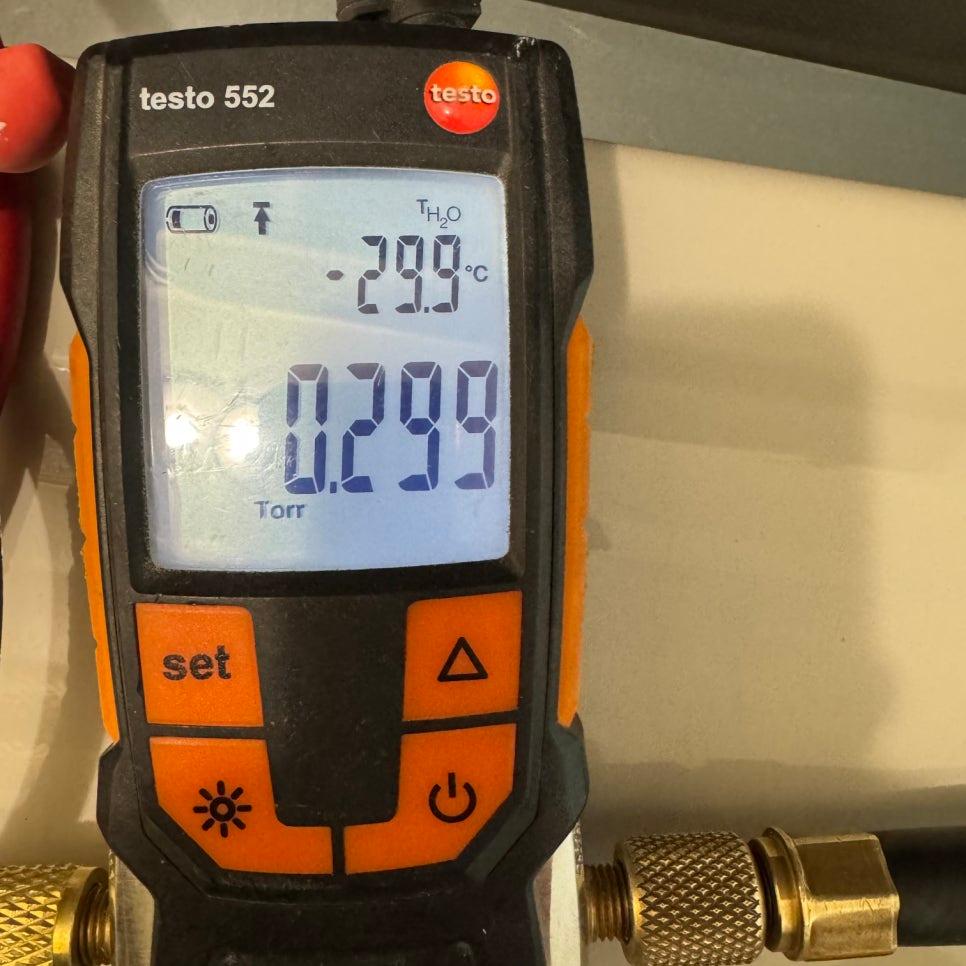

테스토 552 측정기를 통해 기압과 온도를 정밀하게 체크하는 장면입니다. 수치상으로 진공 상태를 확인하여 배관 내부에 이물질이나 수분이 없는지 검증합니다. 이 단계에서 정확한 수치가 나와야 냉매 순환이 원활해집니다.

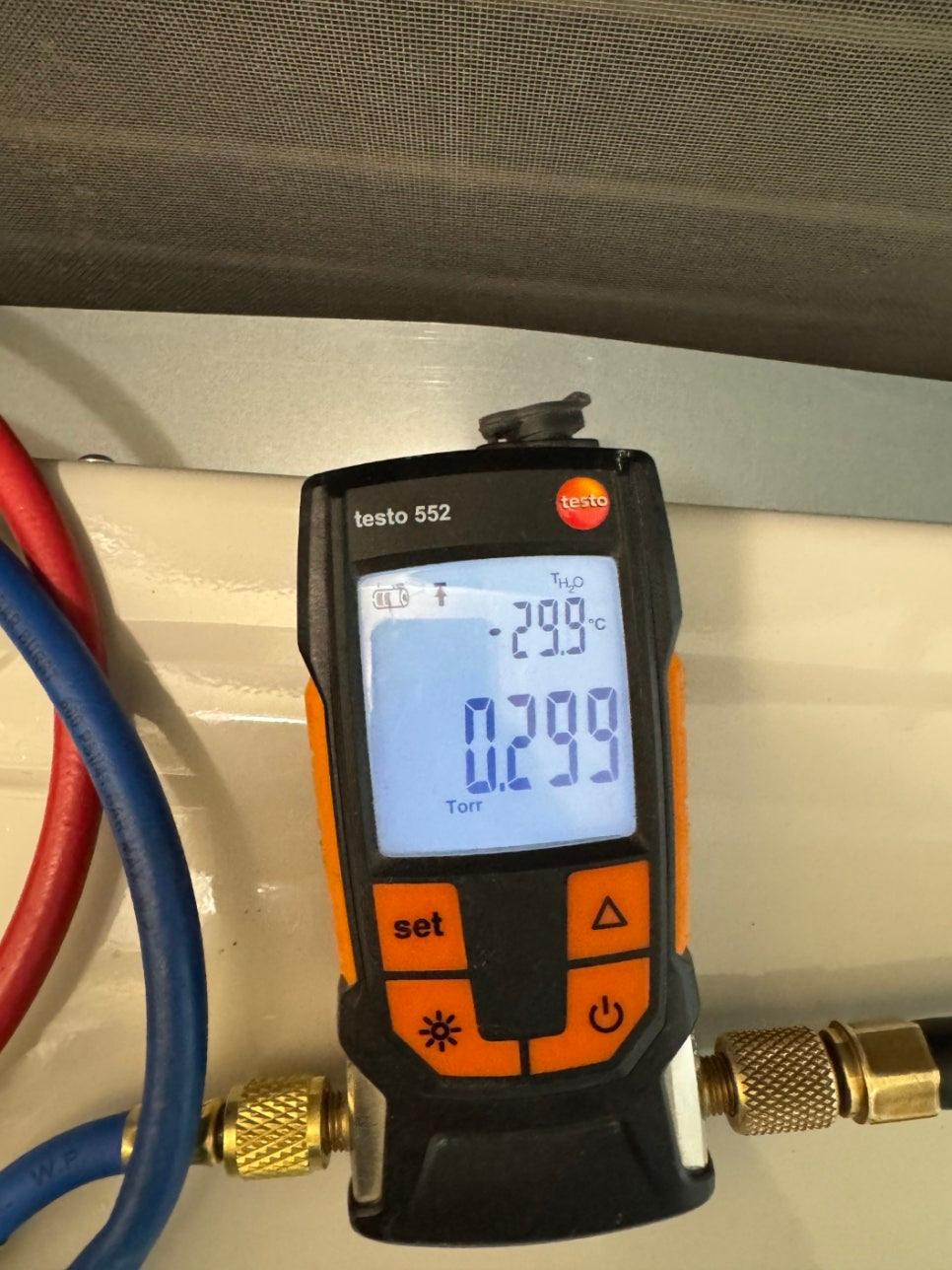

빨간색과 파란색 호스가 연결된 테스토 552 측정기로 최종 상태를 점검하고 있습니다. 고압과 저압 라인의 밸런스를 확인하며 시스템의 안정성을 확보하는 과정입니다. 측정값에 근거해 냉매량을 조절해야 최적의 냉방 성능이 나옵니다.

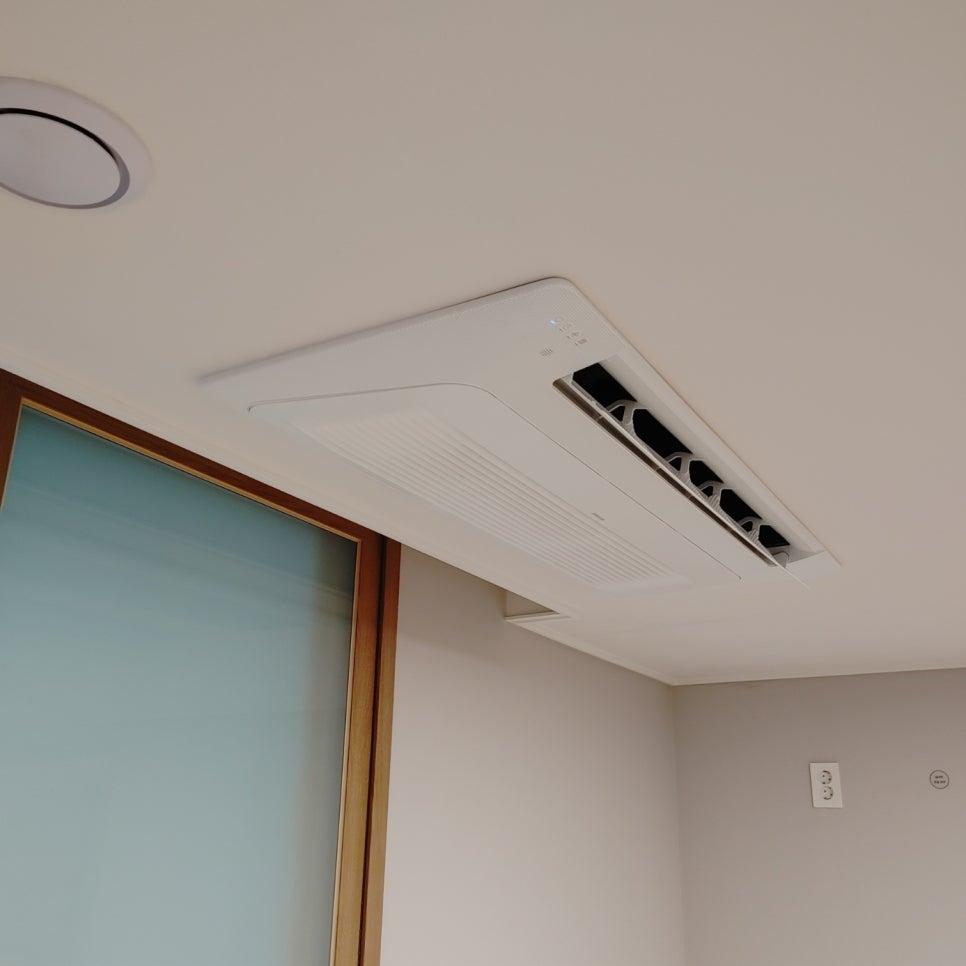

나무색 문틀과 유리문 옆 천장에 흰색 공기 조화기가 설치되었습니다. 인테리어 스타일과 조화를 이루도록 제품을 선정하고, 문틀과의 간격을 세심하게 조정했습니다. 시각적인 정돈됨과 기능적 효율을 동시에 고려한 배치입니다.

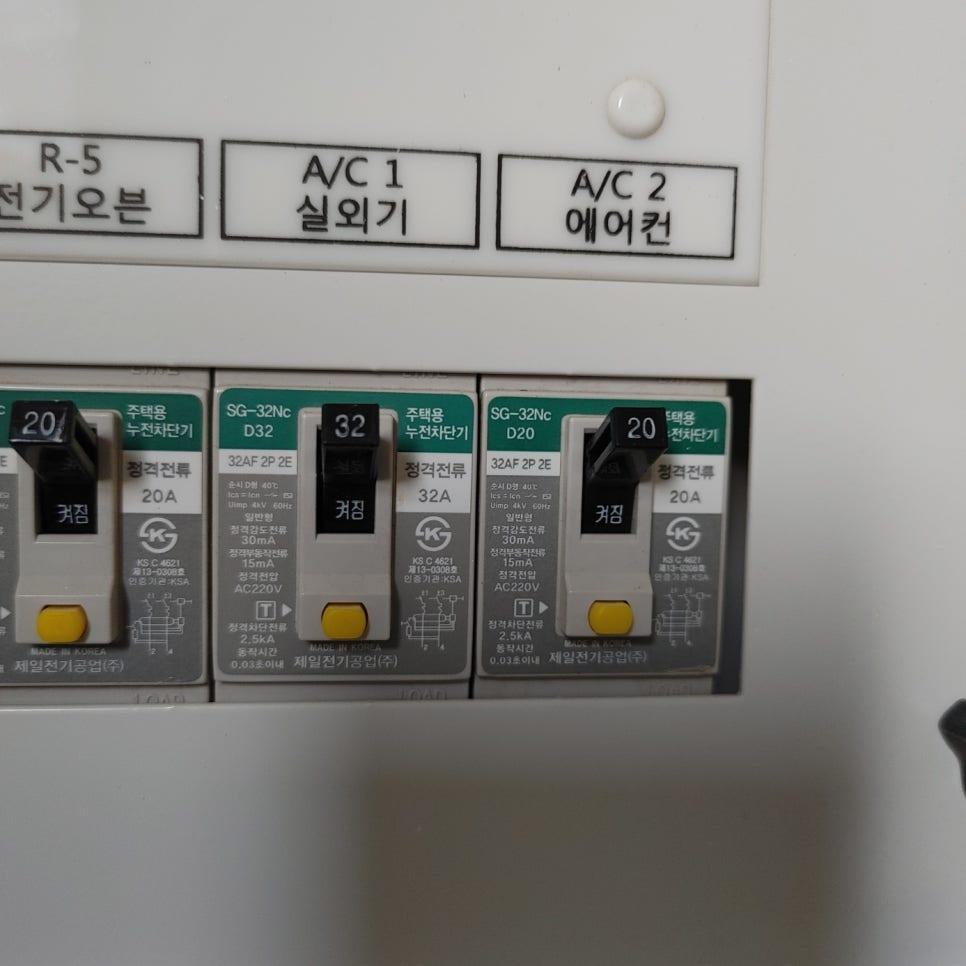

전기 스위치 박스 내부에는 20A, 32A 용량의 스위치들이 라벨과 함께 정리되어 있습니다. R-5, A/C 1, A/C 2처럼 각 기기에 대응하는 라벨을 붙여 유지보수 시 혼동이 없도록 했습니다. 전력 용량에 맞는 스위치 선정은 전기 안전의 기본입니다.

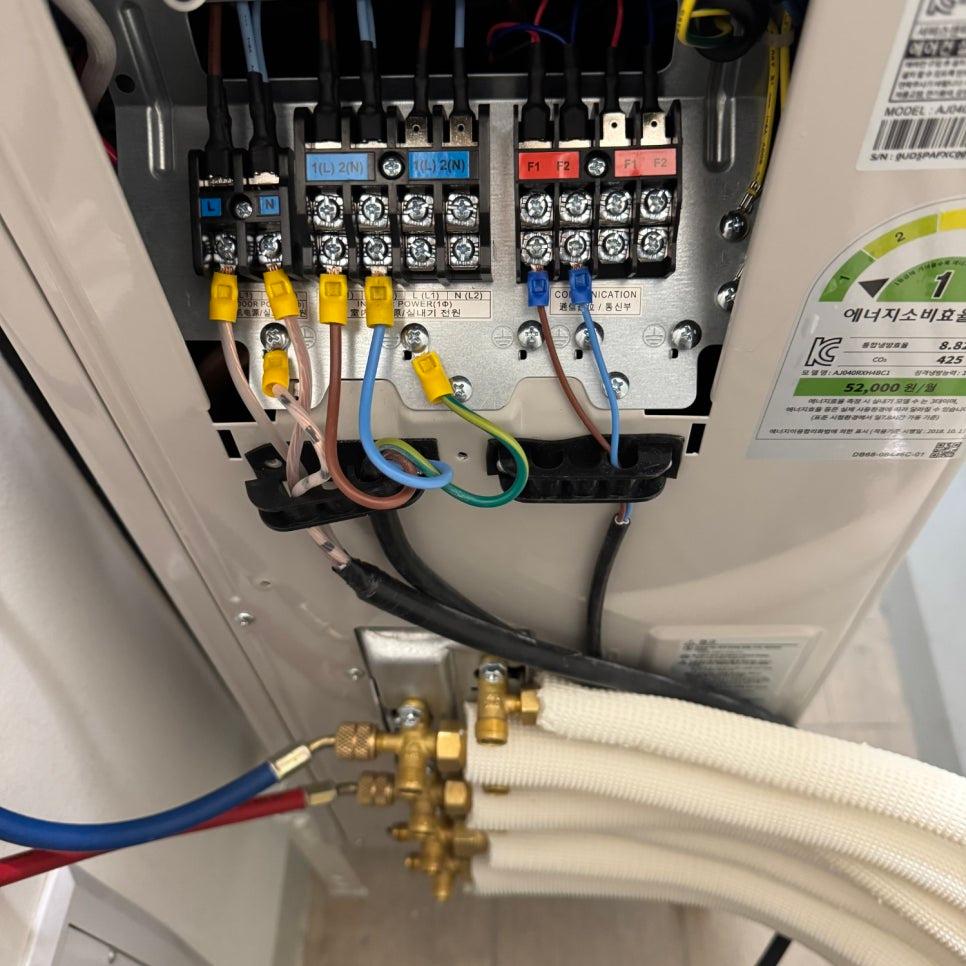

노란색, 파란색, 녹색, 갈색 전선들이 접점에 연결된 전기 박스 내부 모습입니다. 블루와 레드 라벨을 통해 전선 간의 연결 관계를 명확히 구분했습니다. 복잡한 배선일수록 라벨링을 철저히 해야 추후 점검 때 시간을 단축할 수 있습니다.

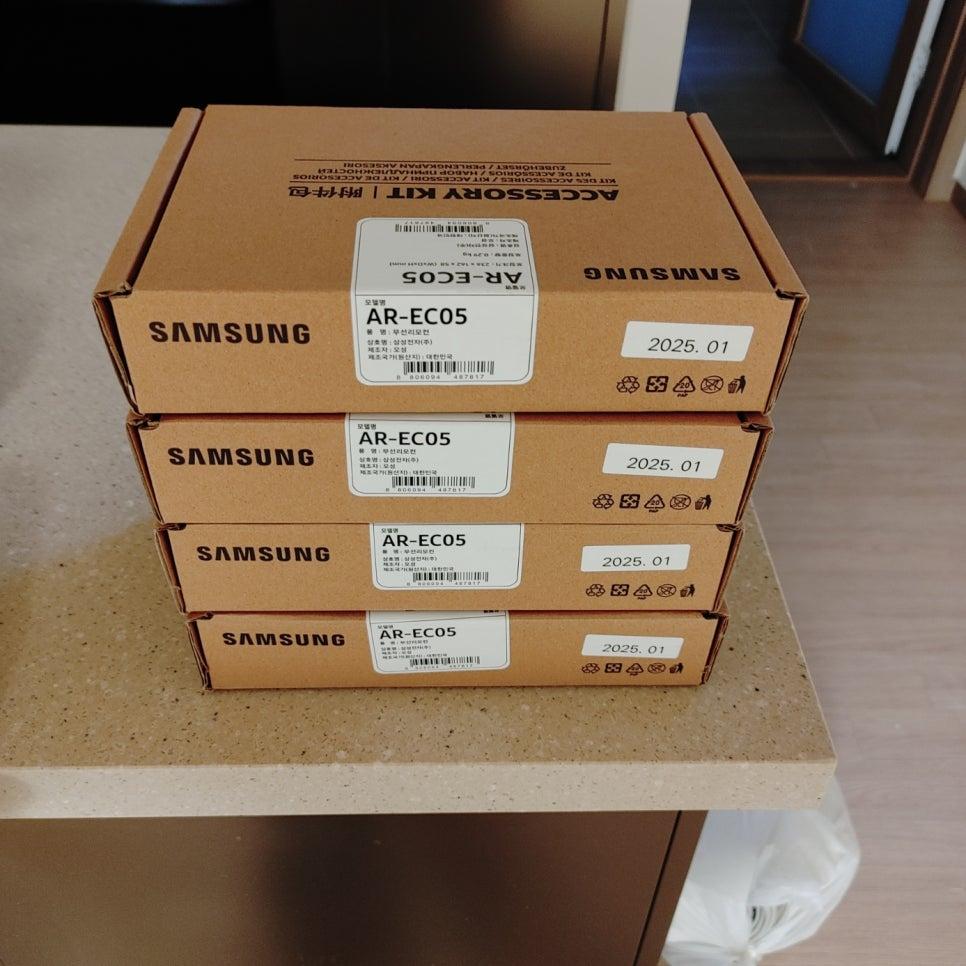

테이블 위에 삼성 AR-EC05 부품 상자들이 준비되어 있습니다. 현장 구조에 맞는 정품 자재를 사용해 시공의 일관성을 유지했습니다. 검증된 모델의 부품을 사용해야 장기적인 호환성과 안정성을 보장받을 수 있습니다.

시스템 에어컨은 설치 전 세대 구조를 분석해 실내기와 실외기 위치를 최적화하는 설계 과정이 우선되어야 합니다.

이번 현장은 거실, 침실, 주방의 냉방 효율을 고려해 삼성 AR-EC05 제품을 설치하고, 테스토 552 측정기로 성능을 검증하며 마무리되었습니다.

삼성 AR-EC05 모델의 특성과 테스토 552 측정기를 통한 진공 확인 과정을 참고해 보세요.
