실내기 배치와 배관 설계로 잡은 결로 방지 | 은평구 백련산파크자이

은평구 백련산파크자이 아파트의 시스템 에어컨 일반 설치 현장입니다. 안녕하세요. 거주자의 라이프스타일과 세대별 구조적 특성을 분석해 실내기 위치를 잡고 배관을 설계한 작업입니다.

천장 속에 숨겨지는 배관은 한 번 설치하면 수정이 어렵기에 처음부터 경로를 잘 잡아야 하죠. 어떤 기준으로 설계를 진행하고 점검했는지 순서대로 짚어볼게요.

작업의 시작은 정확한 위치 표시부터입니다. 갈색 패턴 타일 벽면에 표시판을 부착해 설치 지점을 명확히 구분했어요. 이렇게 기준점을 잡아두어야 설계 도면과 실제 시공 위치의 오차를 줄일 수 있습니다.

천장에 밀착 설치된 백색 라디에이터 상단 모습입니다. 천장면과 기기 사이의 간격을 일정하게 유지해야 외관상 이질감이 없고 공기 흐름이 원활해집니다.

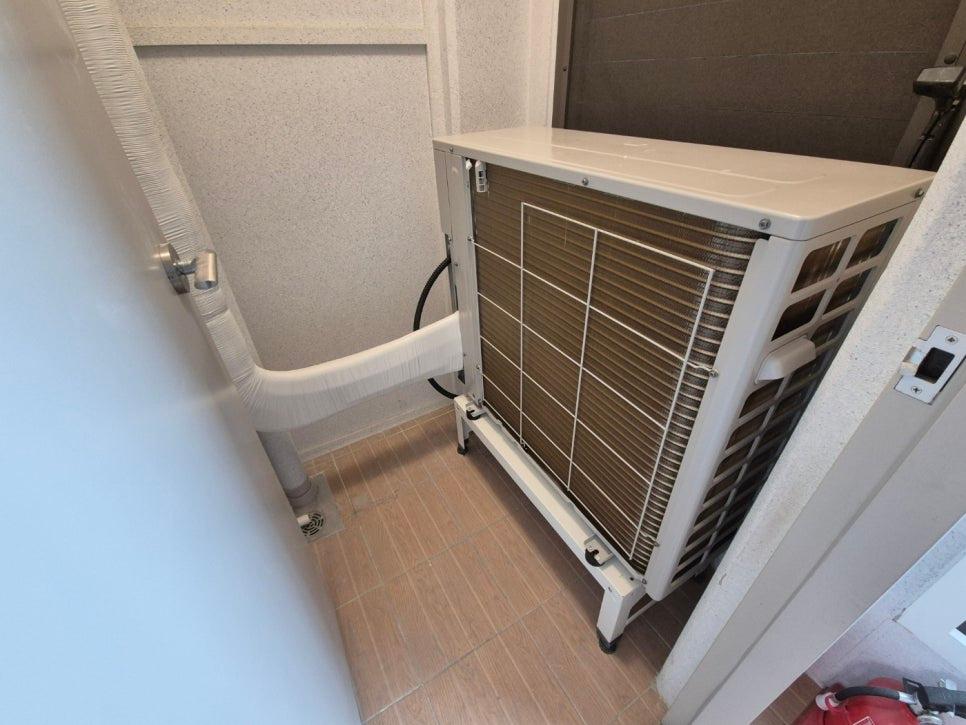

본체와 연결되는 배관 작업 과정입니다. 배관의 꺾임 정도와 고정 상태에 따라 냉매 흐름의 효율이 달라지므로, 벽면 마감재와 바닥 타일 사이의 공간을 활용해 최단 거리로 경로를 잡았습니다.

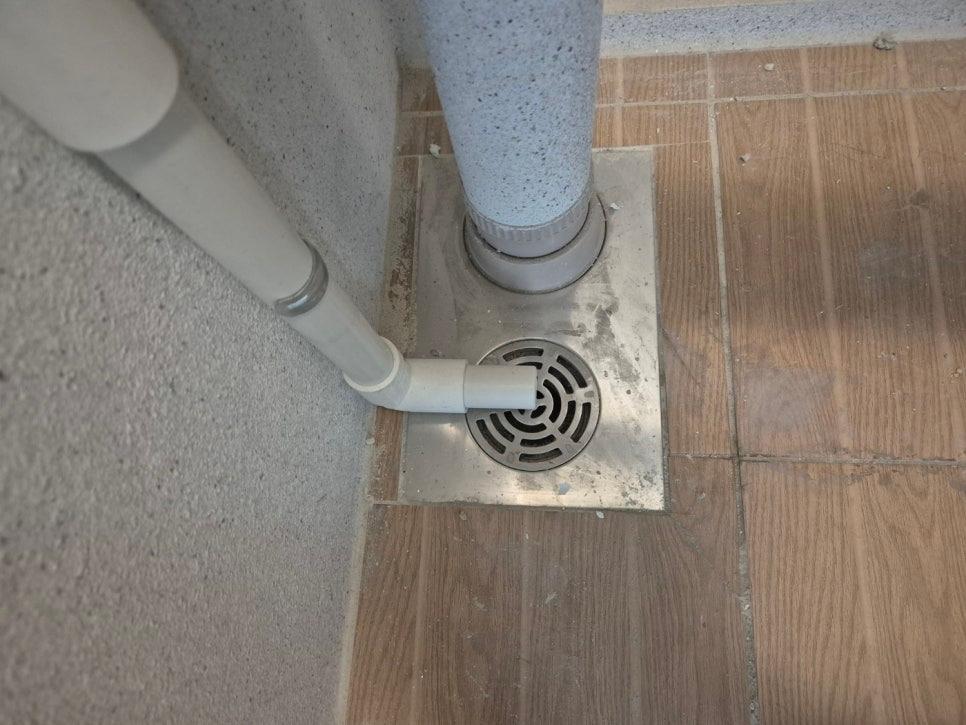

바닥 타일과 벽면 경계에 PVC 배관과 배수구를 배치한 모습입니다. 시스템 에어컨의 핵심 중 하나인 드레인 배관은 구배(기울기)가 맞지 않으면 물이 역류하거나 고여 결로가 생길 수 있습니다. 그래서 배수구까지의 낙차를 세밀하게 조정하며 설치했습니다.

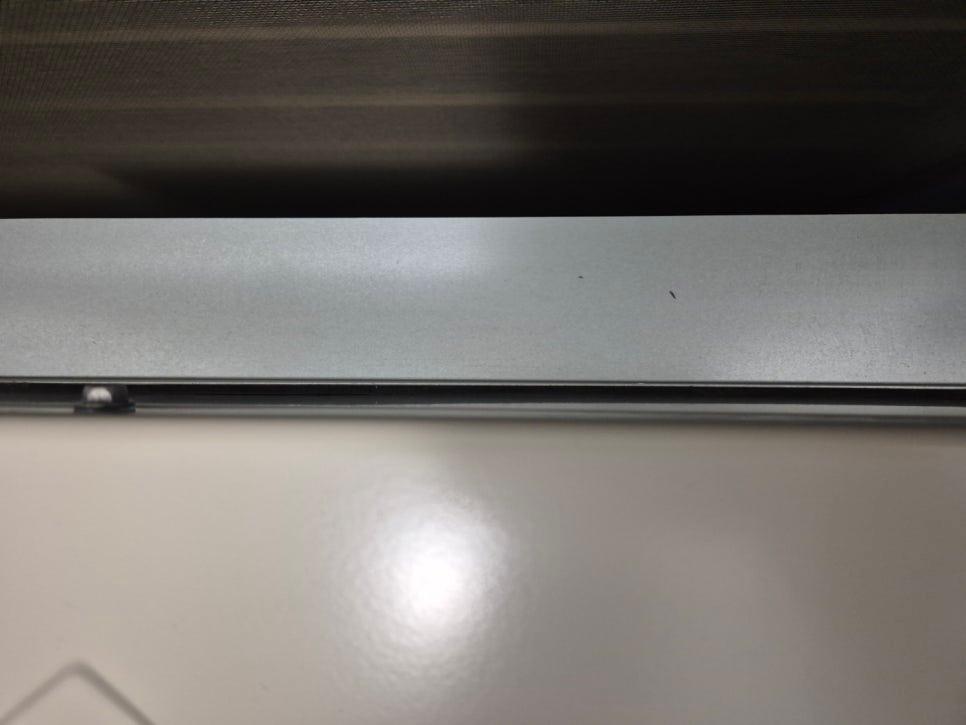

회색 금속 프레임과 내부 표면을 정돈하는 단계입니다. 프레임에 부착된 작은 장치들이 제 위치에 고정되었는지 확인하며, 표면의 이물질을 제거해 마감재와의 밀착도를 높였습니다.

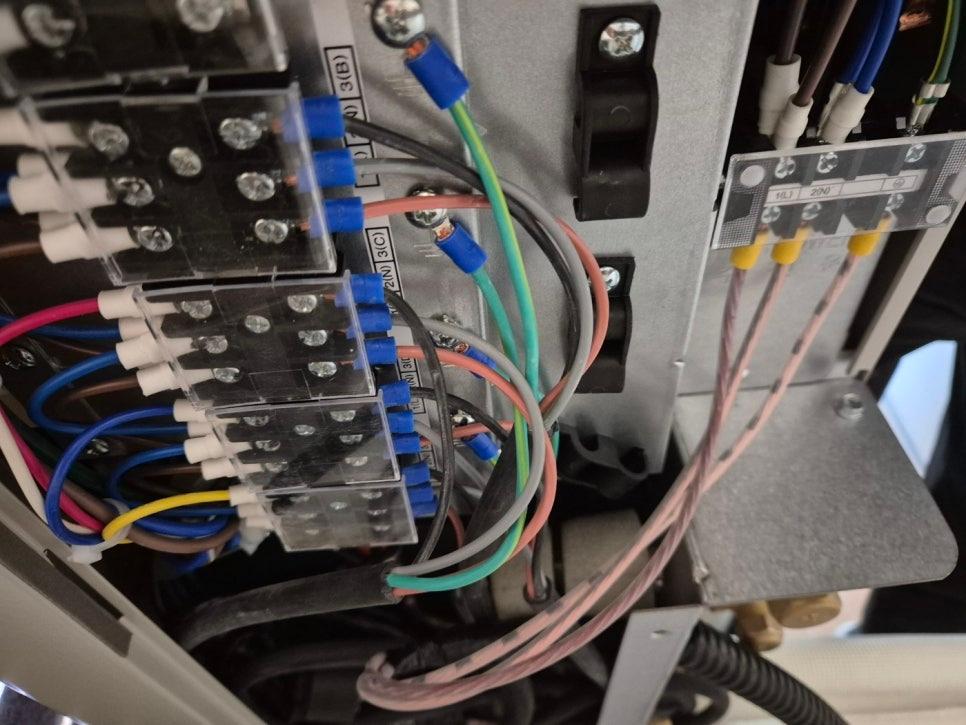

전선과 커넥터를 연결하는 전기 설비 디테일입니다. 전력 소모가 큰 가전인 만큼 접속부의 체결 상태가 중요합니다. 커넥터를 통해 전선을 단단히 고정해 접촉 불량으로 인한 발열 가능성을 낮췄습니다.

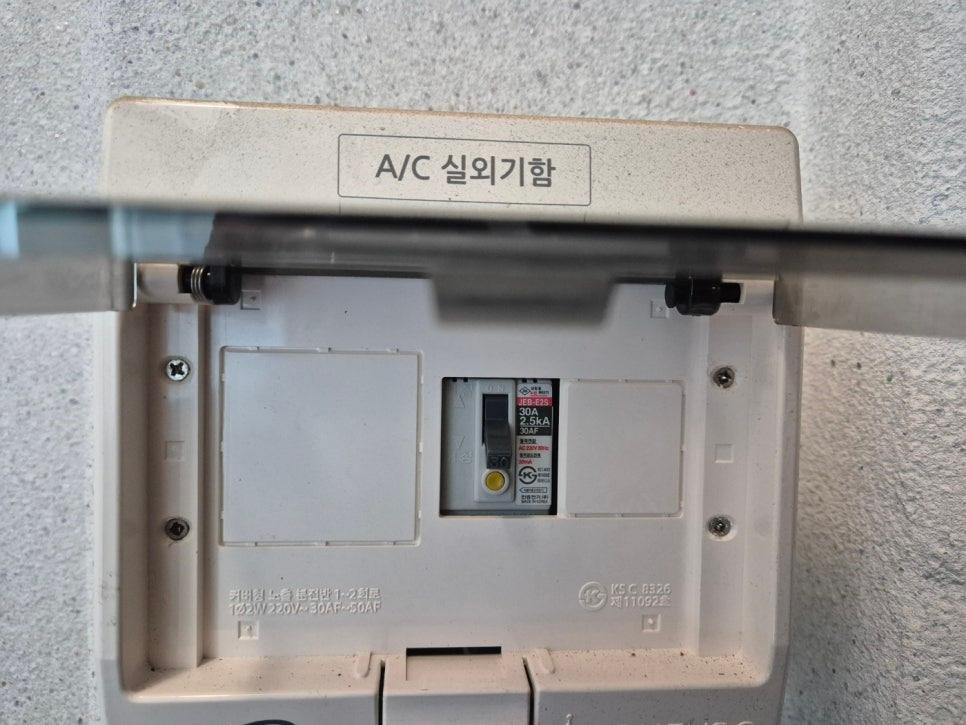

실외기함 표면의 전기 박스와 KSC 8526 표시가 확인되는 부분입니다. 실외기는 소음과 진동이 발생하는 장비이므로, 지정된 함 내에서 수평을 맞추고 진동 전달을 줄이는 위치 선정에 집중했습니다.

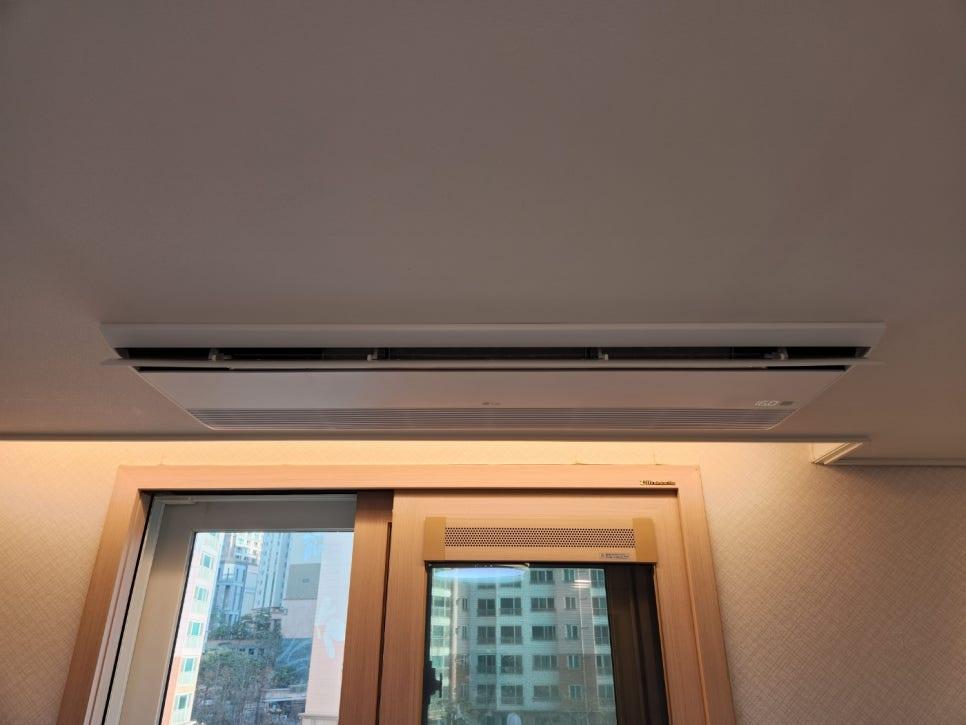

천장에 공기 조절 장치가 설치된 모습입니다. 창문과의 거리를 고려해 배치함으로써 냉기가 창가에서 바로 손실되지 않고 실내 전체로 고르게 퍼지도록 유도했습니다.

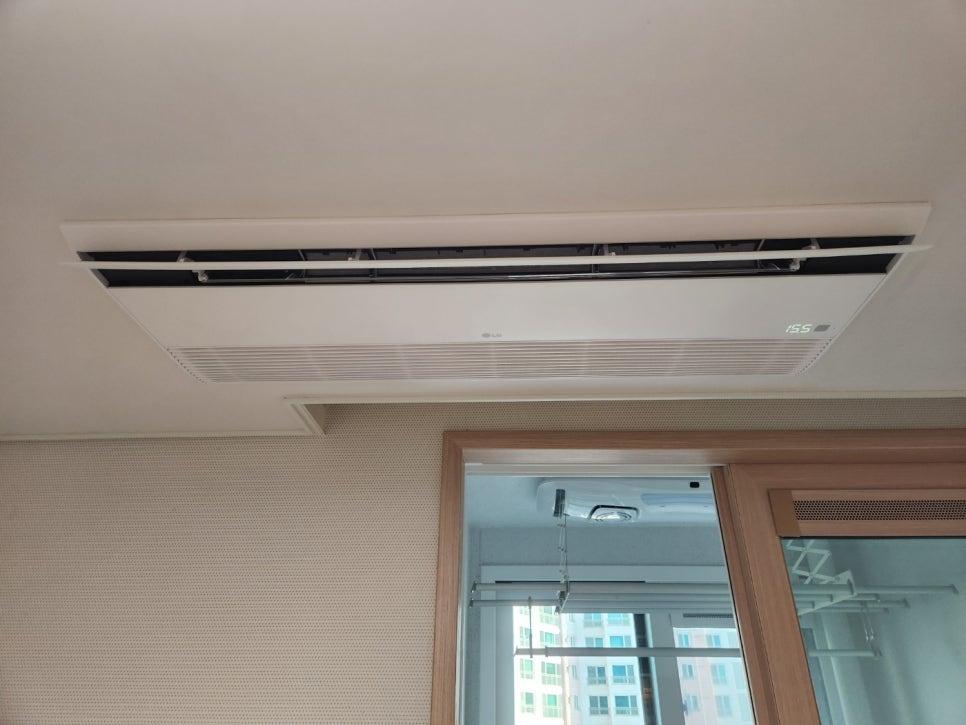

베이직 벽지와 유리문이 있는 공간의 천장 설치 샷입니다. 문틀과 기기의 간격을 충분히 확보해 문을 여닫을 때 간섭이 없도록 했으며, 벽면의 톤과 어우러지는 백색 기기를 적용했습니다.

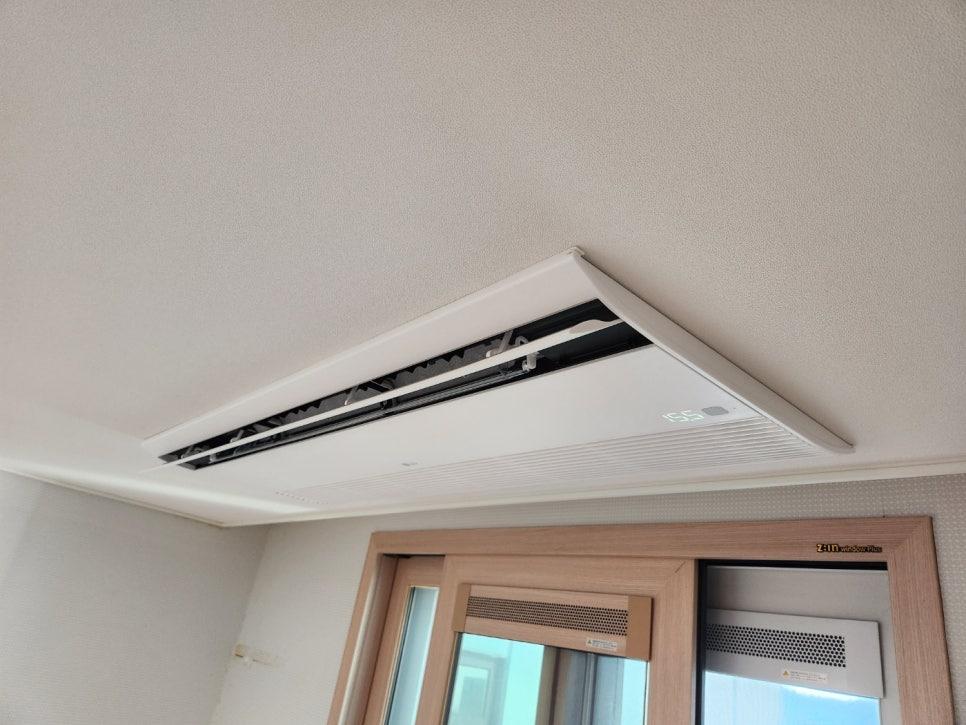

유리 패널 도어가 보이는 공간의 천장 설치 모습입니다. 공간의 크기와 사용 빈도에 맞춰 실내기를 배치해 냉방 효율을 높이는 설계를 적용했습니다.

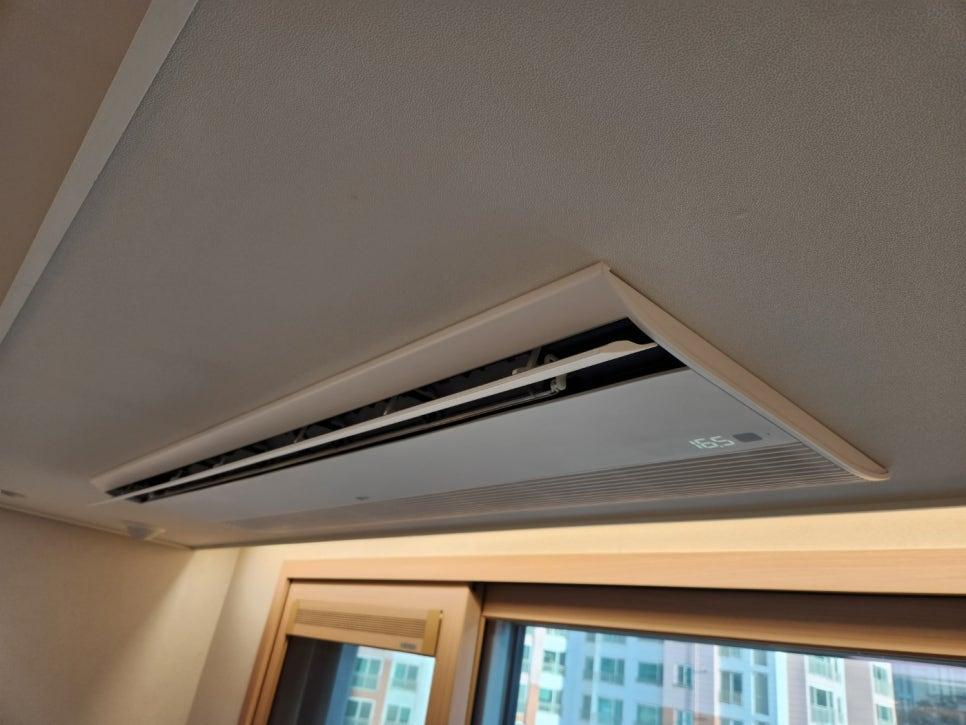

창문 인근 천장에 설치된 공기 조절 장치입니다. 배관 설계 단계에서 고품질 자재를 사용해 장기적인 안정성을 확보하고, 습기와 곰팡이 문제를 예방하는 구조로 마감했습니다.

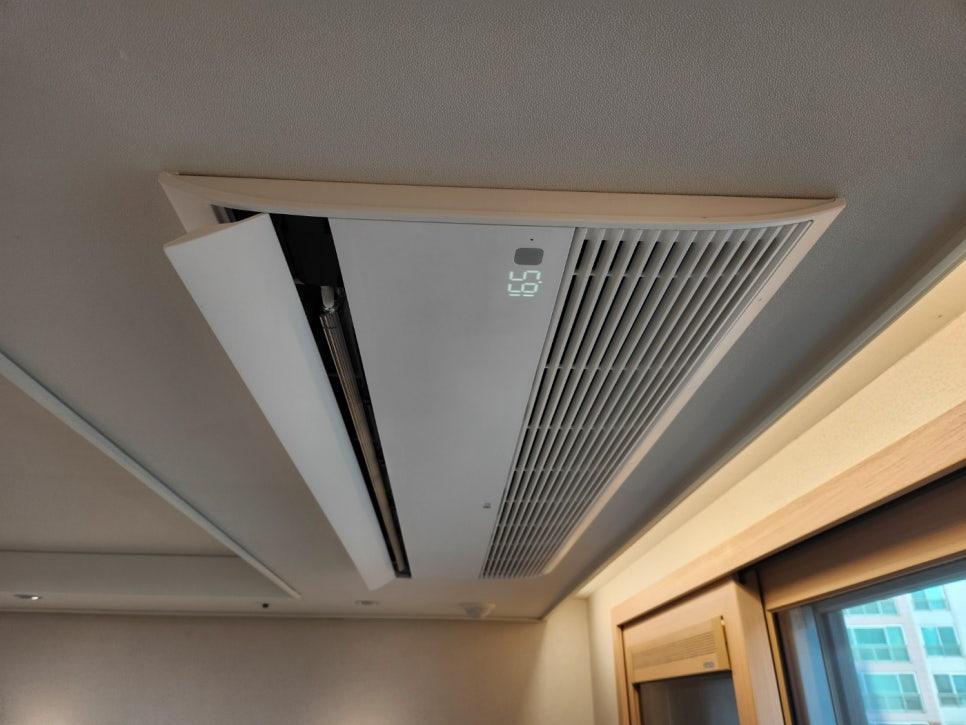

천장 공기청정기와 창문이 함께 보이는 모습입니다. 모든 설치가 끝난 후에는 냉매 순환 상태와 결로 여부를 확인하는 점검 과정을 거쳐 장비가 안정적으로 작동하는지 확인하며 작업을 마무리했습니다.

시스템 에어컨은 배관의 구배와 자재의 품질에 따라 결로 발생 여부가 결정됩니다. 특히 드레인 배관의 기울기와 고품질 자재 사용 여부를 사전에 확인하는 것이 중요합니다.

은평구 백련산파크자이 현장은 거실, 침실, 주방 등 주요 공간에 실내기를 배치하고 실외기함 내 설비를 완료한 상태입니다. 설치 후 1년 무상 점검과 5년 무상 A/S 조건으로 사후 관리가 진행됩니다.

백련산파크자이처럼 대단지 아파트의 구조적 특성을 고려해 배관 경로를 설계하고 고품질 자재를 적용해 보세요.
