김포 캐슬앤파밀리에시티의 세대별 구조와 면적에 맞춘 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 단계에서 거실과 침실, 주방 등 주요 공간의 특성을 분석해 실내기와 실외기의 위치를 선정하는 작업이 진행되었습니다.

천장 내부의 복잡한 경로를 어떻게 잡느냐에 따라 냉방 효율이 달라지곤 하죠. 어떤 경로로 배관을 배치해야 간섭 없이 최적의 성능을 낼 수 있을지 그 과정을 따라가 볼게요.

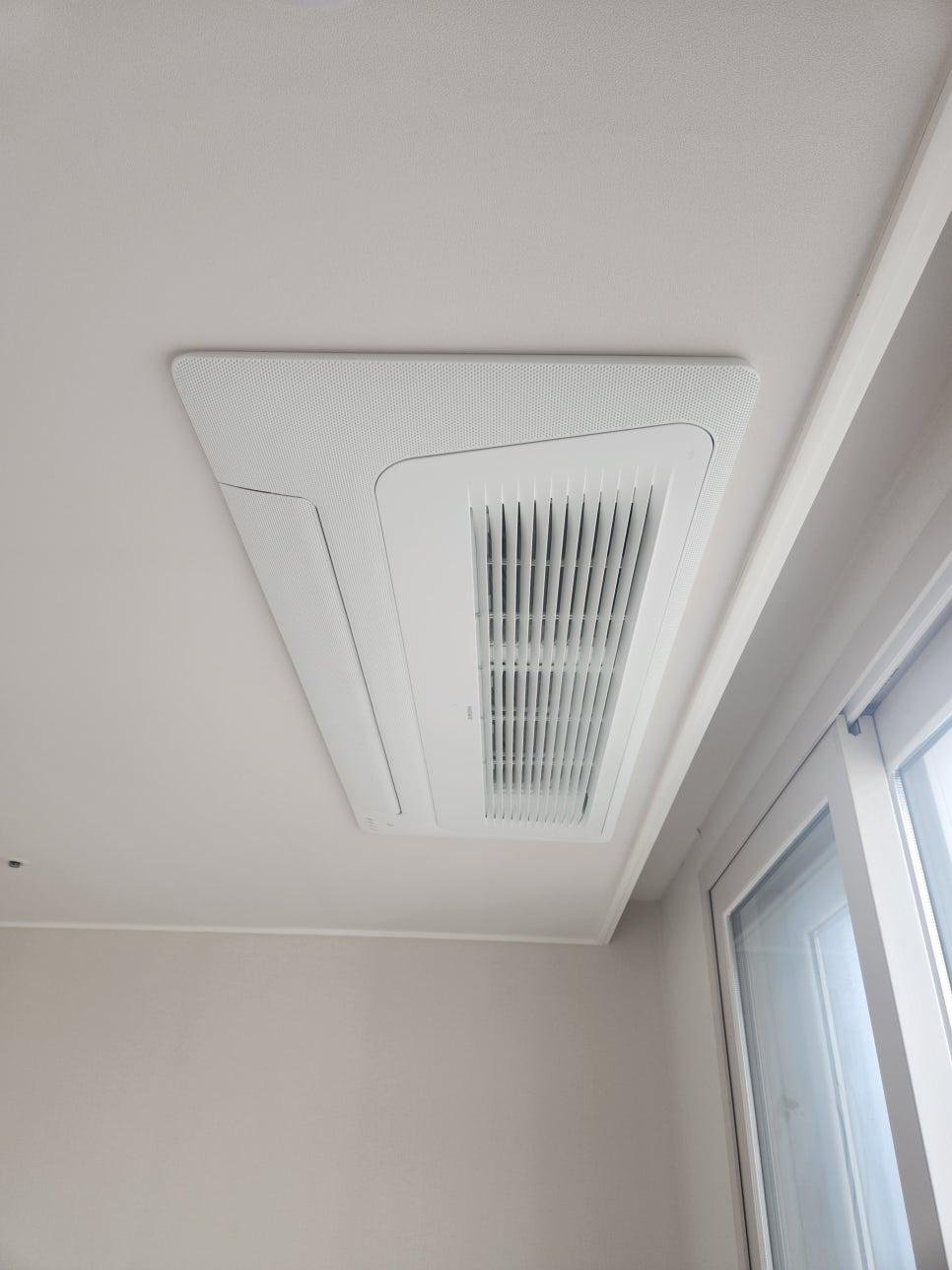

천장에 설치된 흰색 통풍 장치와 창호가 맞닿은 상부 모습입니다. 층고가 높거나 구조가 복잡한 세대의 경우, 실내기 배치 시 미적인 요소뿐 아니라 냉매 순환 효율을 극대화할 수 있는 지점을 찾는 것이 중요합니다.

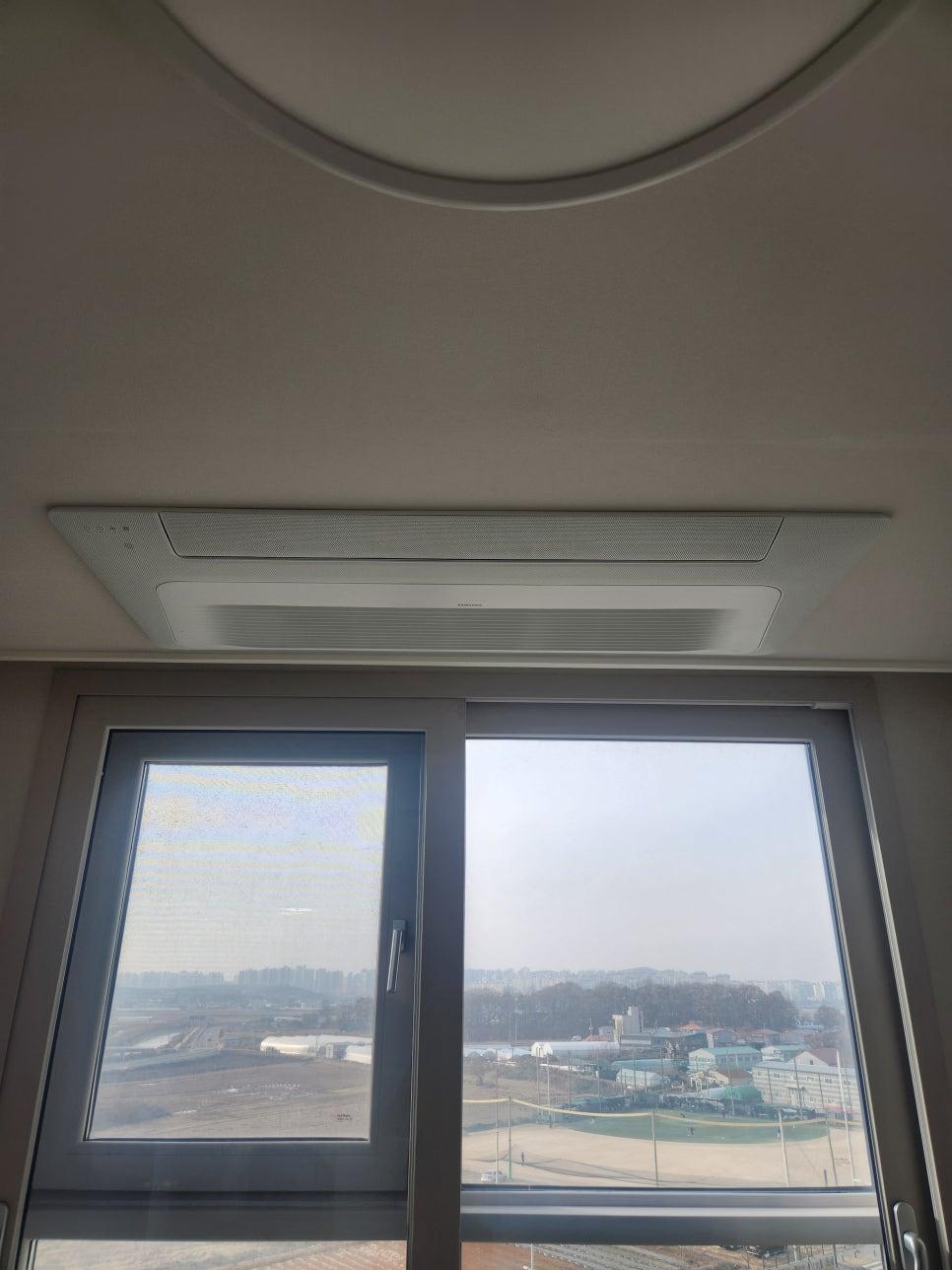

원형 조명과 공기 순환 장치가 설치된 창호 근접 샷입니다. 창밖의 건물과 녹지가 보이는 위치에 장치들을 배치하여 실내 환경을 최적화하는 설계를 적용했습니다.

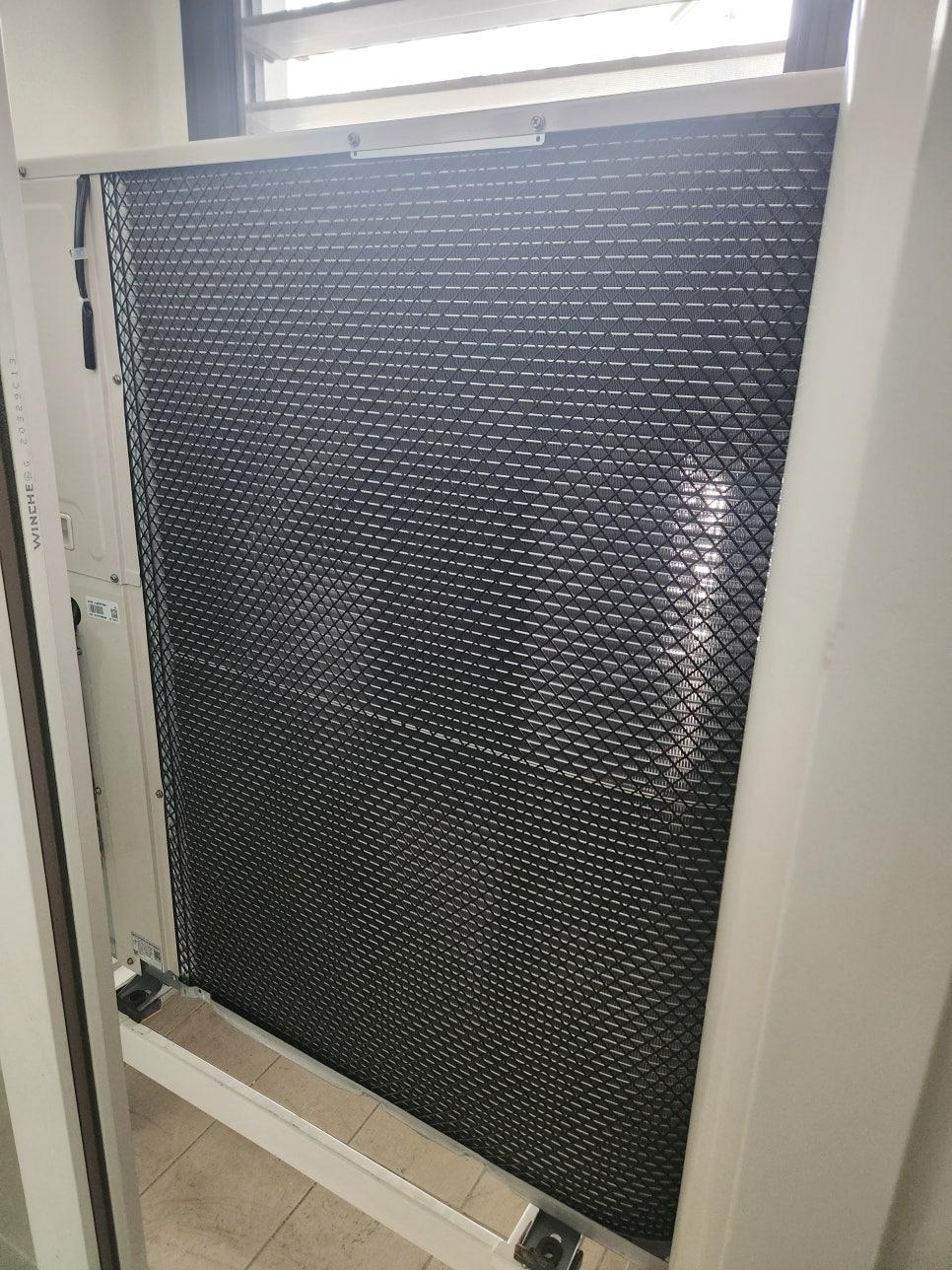

검은색 메쉬형 창호망과 흰색 프레임, 그리고 타일 바닥이 보이는 모습입니다. 창호 주변의 마감 상태를 확인하며 배관이 지나갈 경로에 간섭이 없는지 세밀하게 살피는 단계입니다.

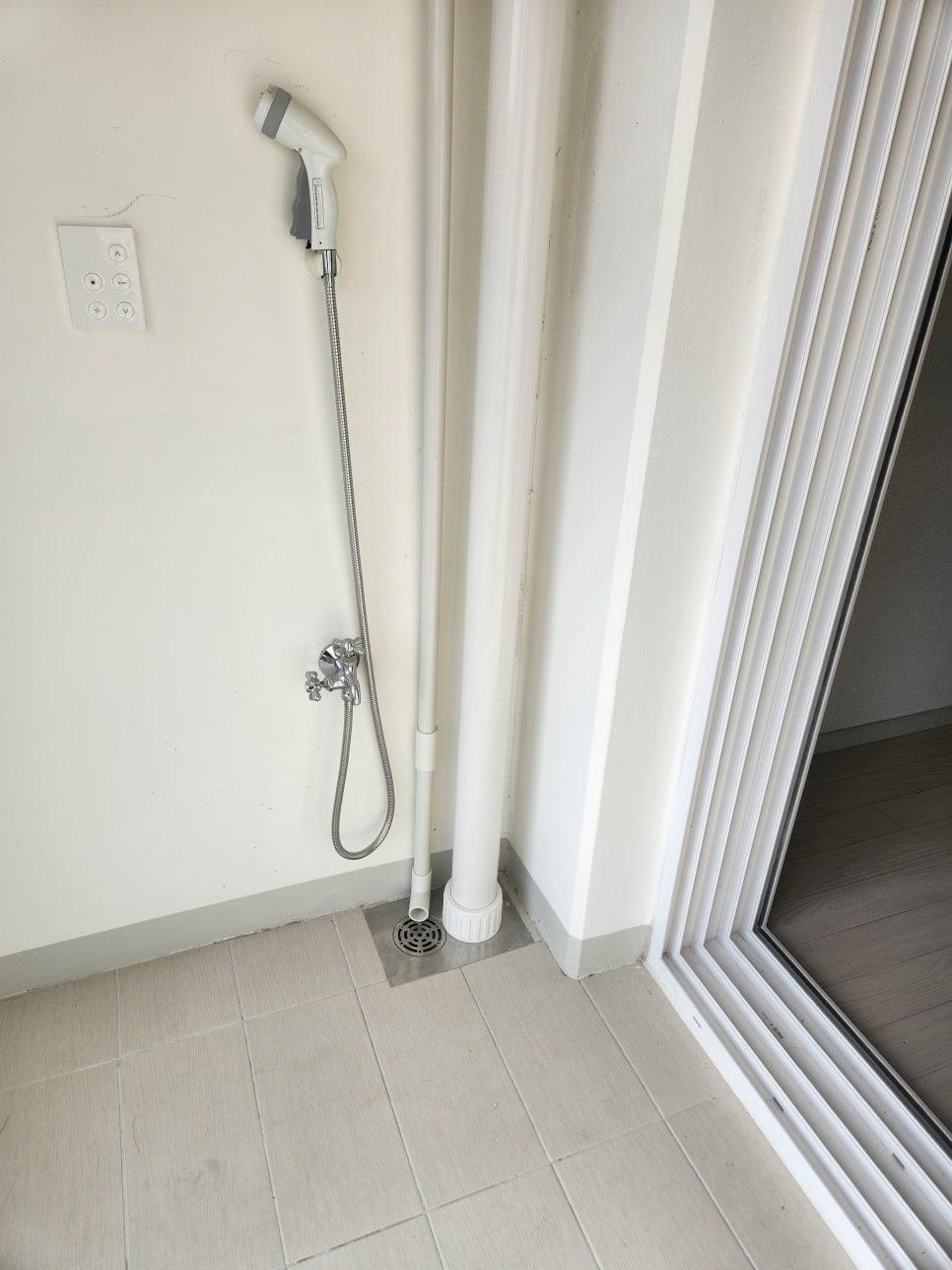

손잡이형 샤워기와 전자 조작 패널, 흰색 PVC 배관이 설치된 벽면입니다.

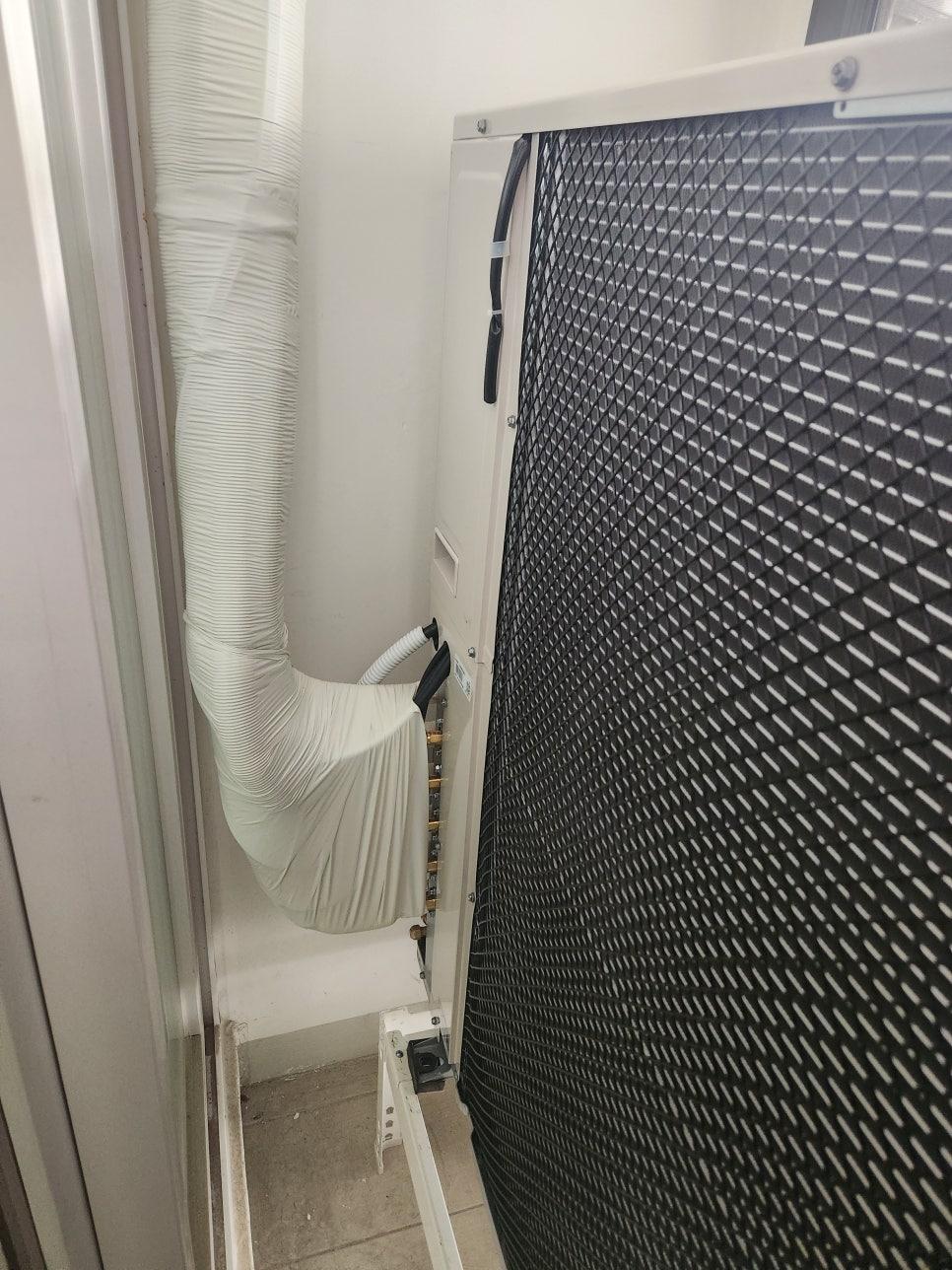

흰색 유연 배관이 벽에 부착되어 있고 검은색 메쉬 구조의 장치가 연결된 세부 모습입니다. 배관의 길이와 각도를 정밀하게 조정해야 냉매가 원활하게 순환하며 냉방 성능을 제대로 발휘할 수 있습니다.

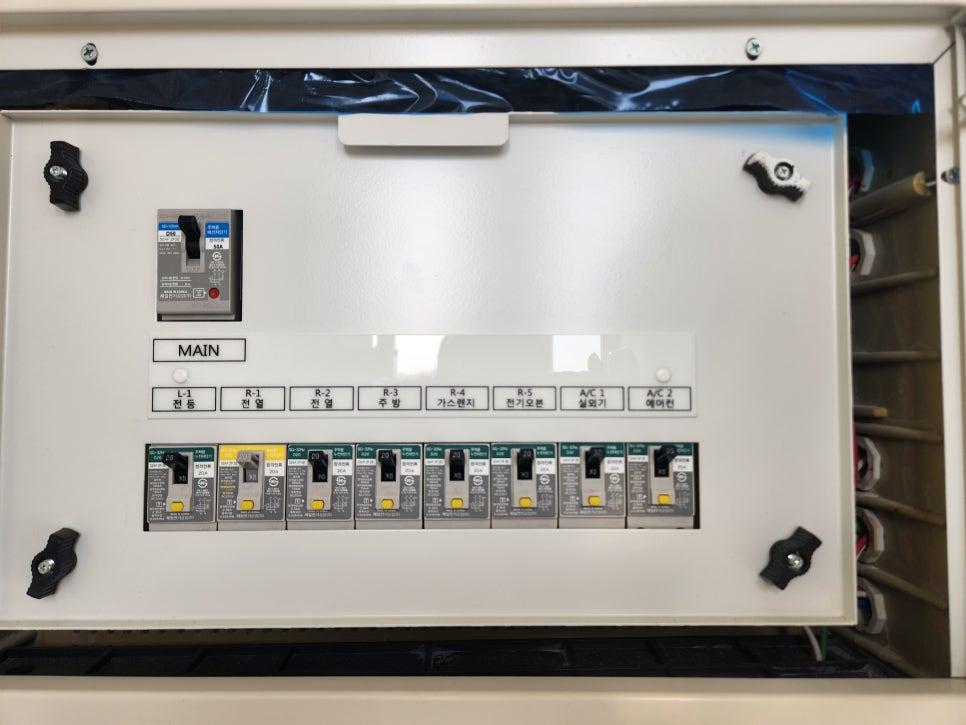

'MAIN' 표시와 A/C 1, 2 등 라벨이 붙은 전기 스위치 박스 내부입니다. 전력 공급의 핵심인 전기 배선 작업은 실내기와 실외기의 연계성을 결정짓기에 정확한 라벨링과 결선이 필수적입니다.

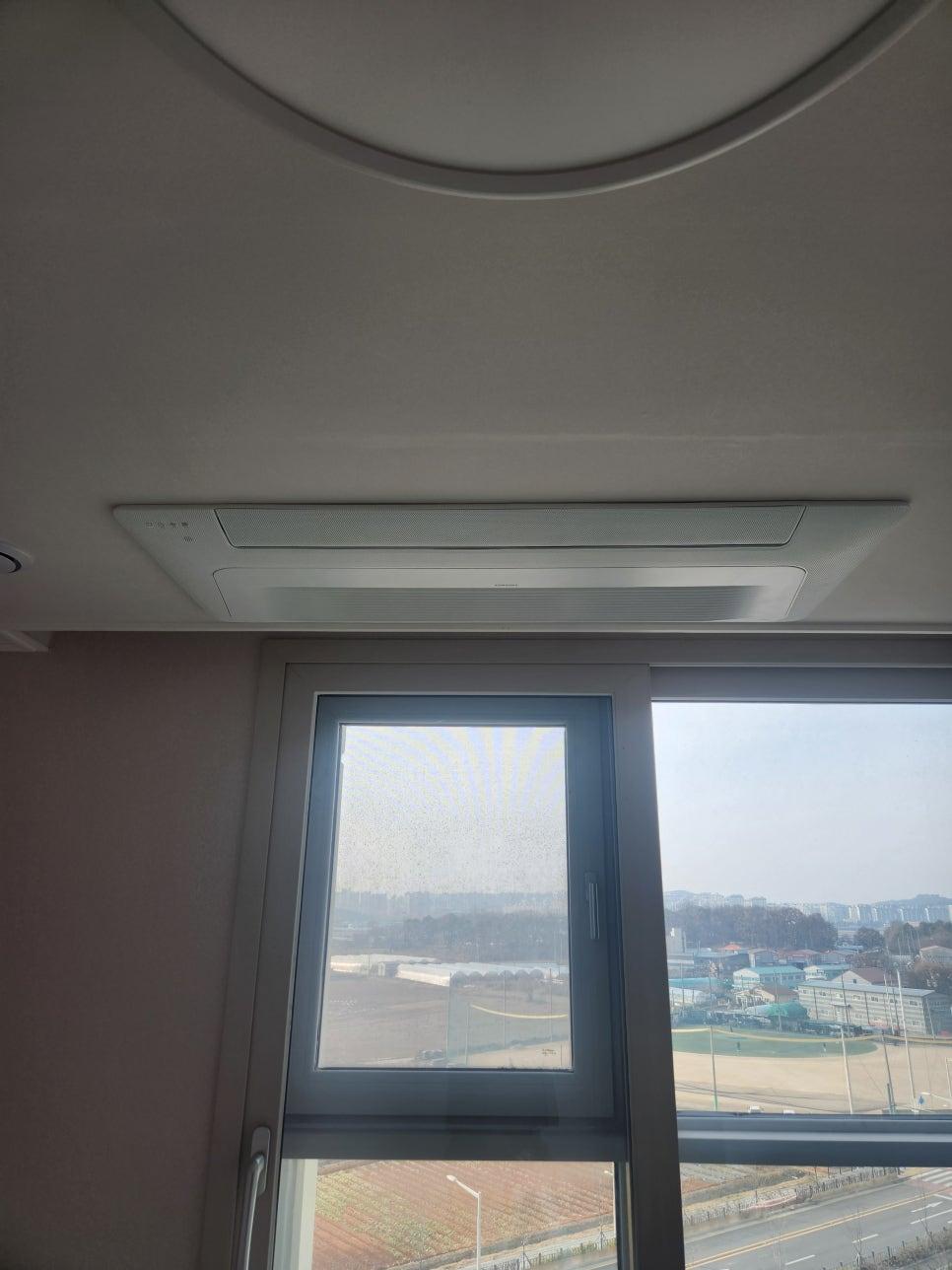

물방울이 맺힌 창문 유리와 천장의 공기청정기, 원형 조명이 보입니다. 특히 결로 방지를 위해 배관의 단열 성능을 높이는 작업이 병행되었으며, 이는 추후 습기나 악취 문제를 예방하는 중요한 공정입니다.

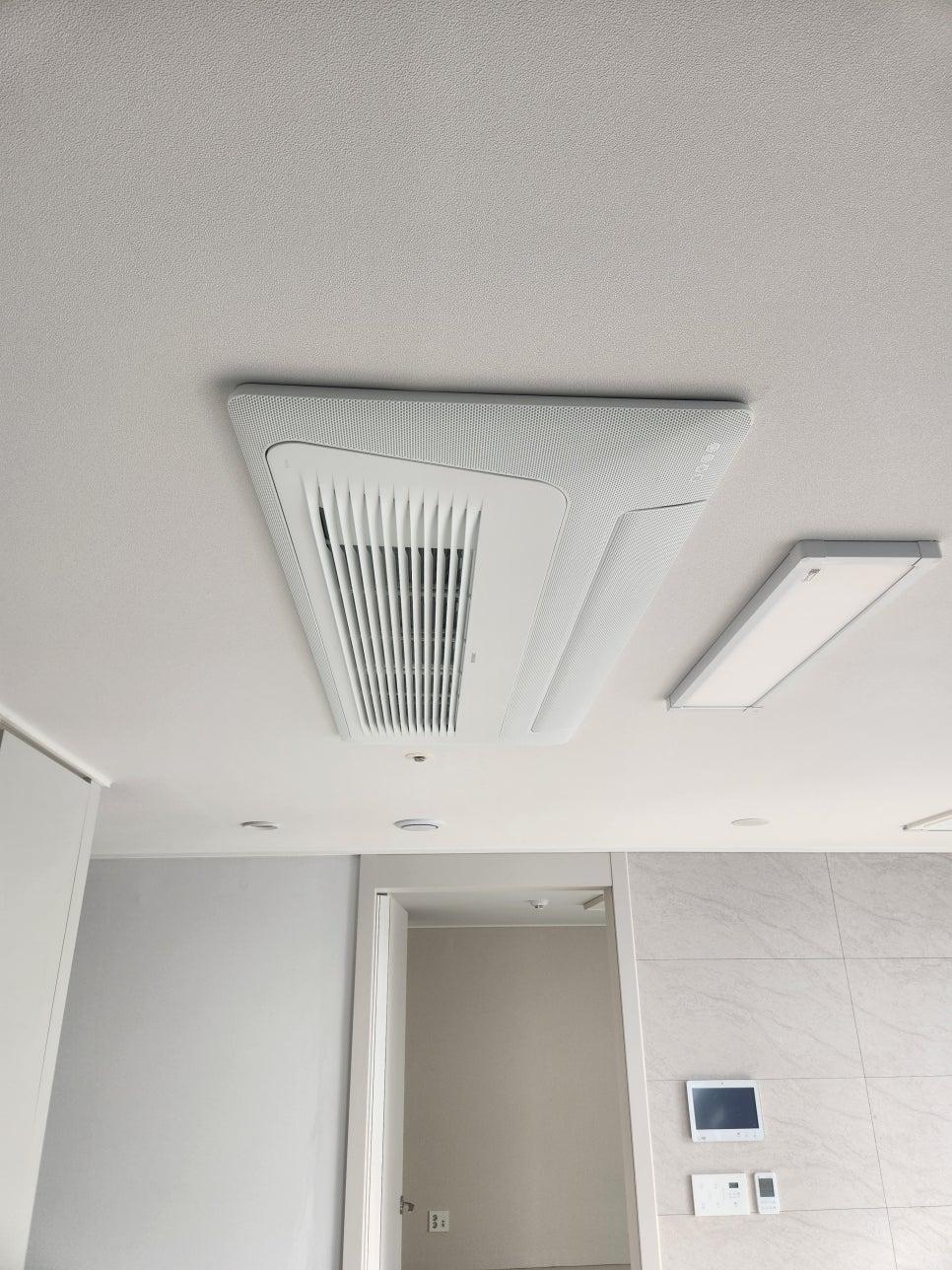

천장의 공기순환기와 직사광선 조명, 그리고 벽면 타일과 문 접합부가 보이는 모습입니다. 실외기 위치 또한 소음과 진동을 최소화할 수 있는 지점으로 조정하여 설치 후의 환경까지 고려했습니다.

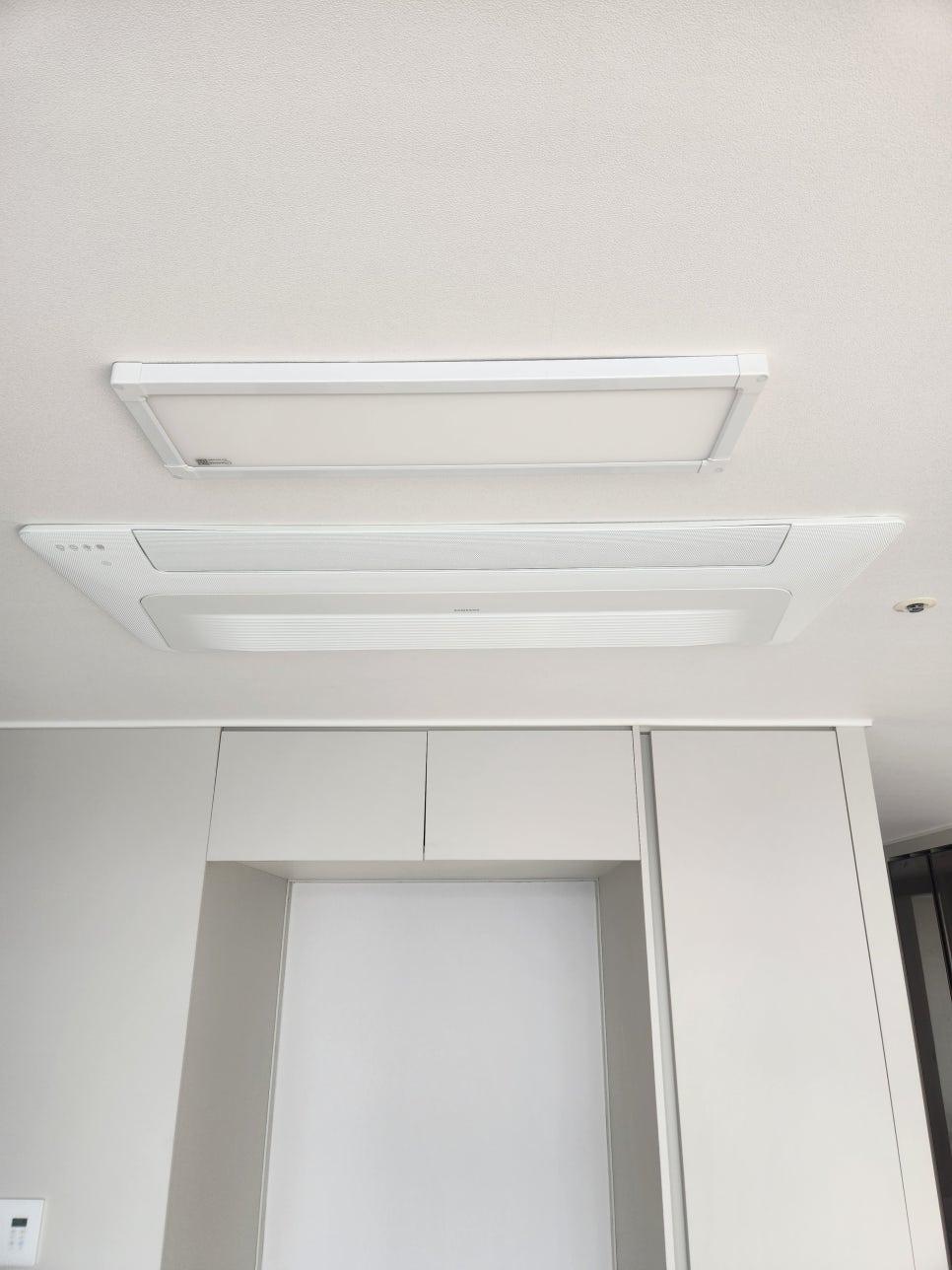

천장의 라이트와 에어컨, 그리고 벽면 수납장이 함께 보이는 공간입니다. 인테리어 스타일과 조화를 이루도록 실내기를 배치하여 기능성과 시각적인 요소를 동시에 충족시켰습니다.

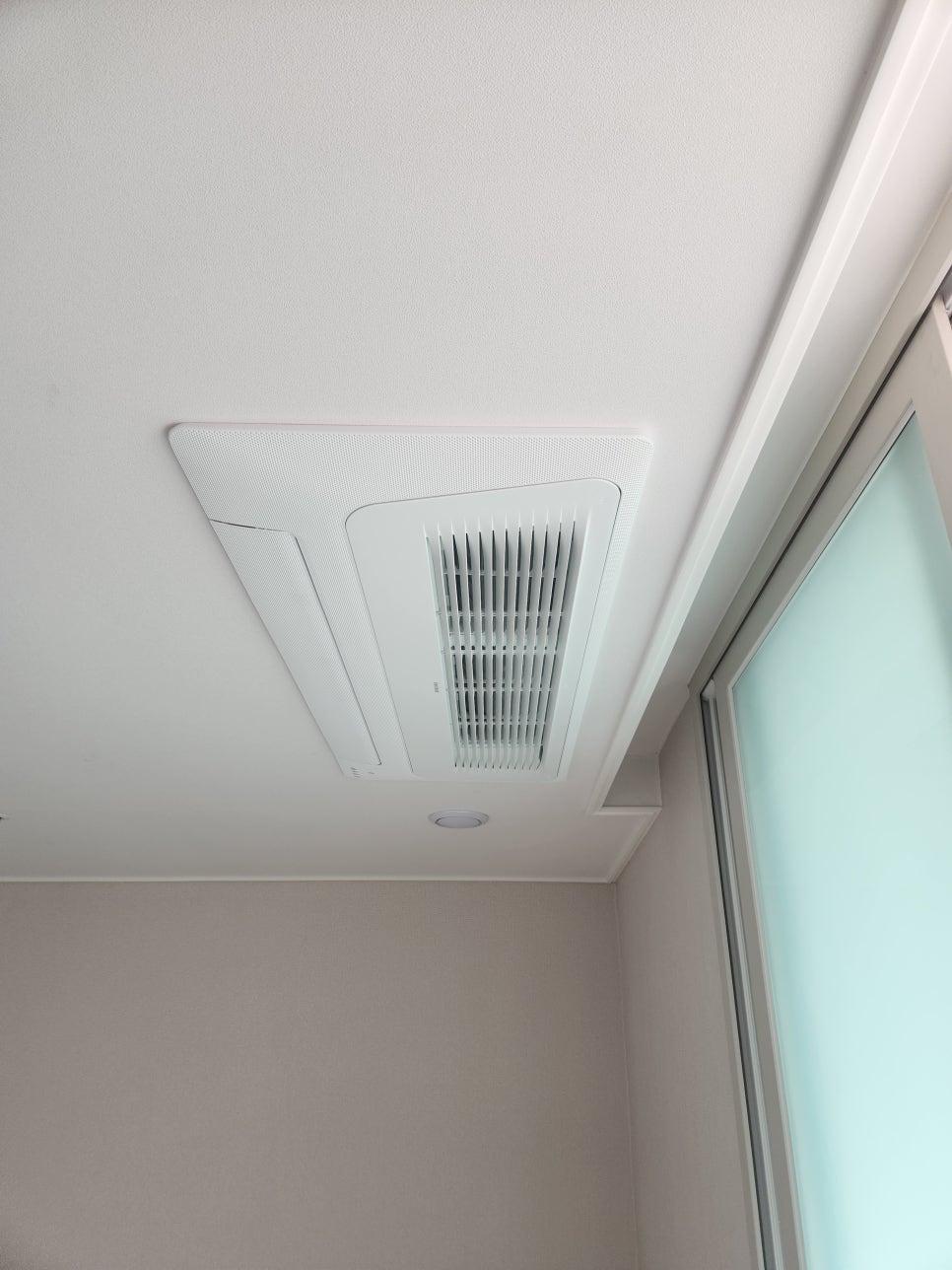

흰색 통풍기와 조명 장치가 설치된 천장 근접 샷입니다. 시공 후에는 실내기의 작동 상태와 소음 발생 여부를 꼼꼼히 검토하여 계획된 성능이 나오는지 확인하는 점검 과정을 거쳤습니다.

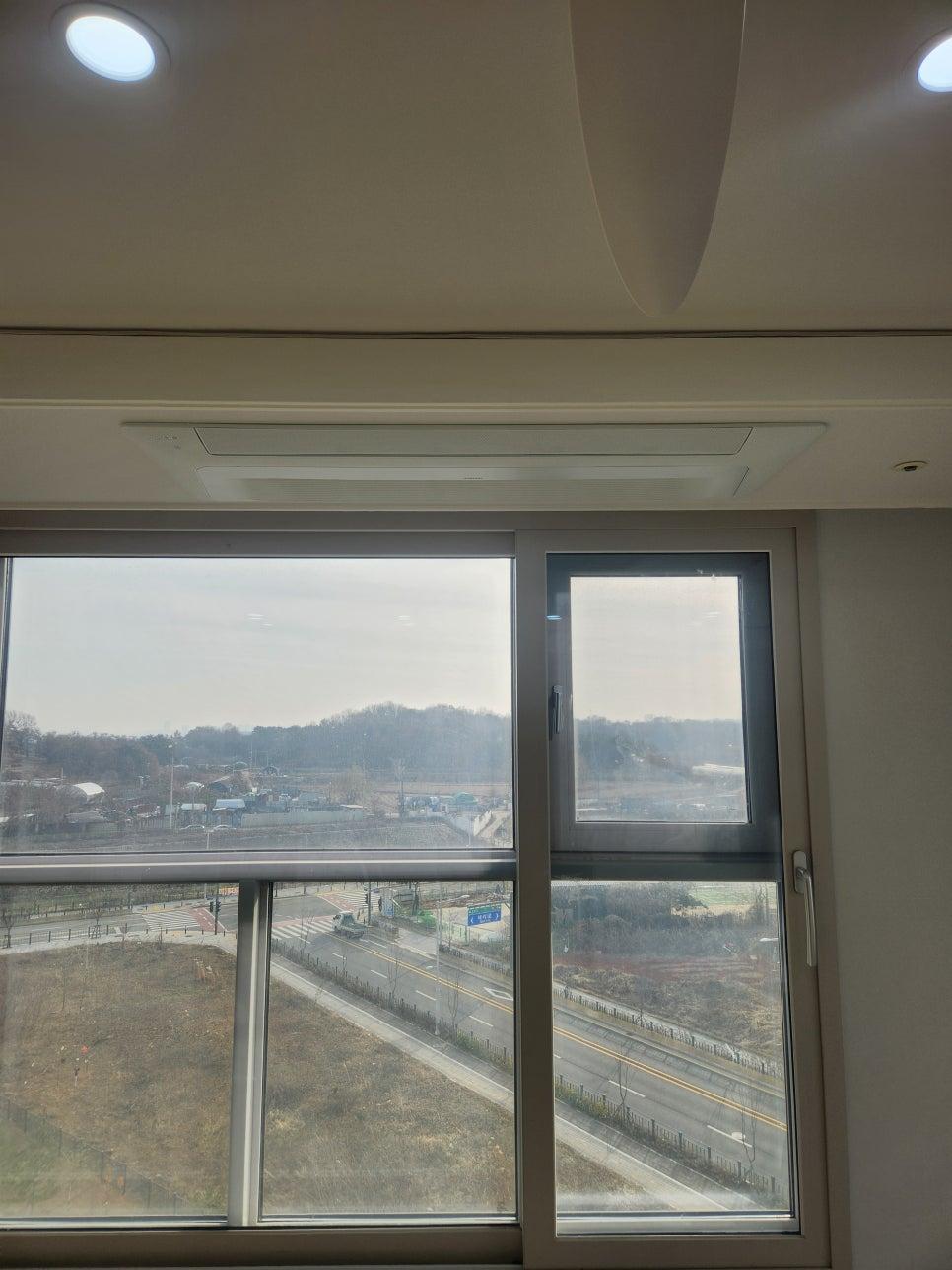

둥근 형광등과 중앙의 공기순환기, 그리고 창밖 도로 풍경이 보이는 모습입니다. 배관의 각도를 정밀하게 조정해 실내기와 실외기 사이의 연결성을 확보하는 작업이 완료되었습니다.

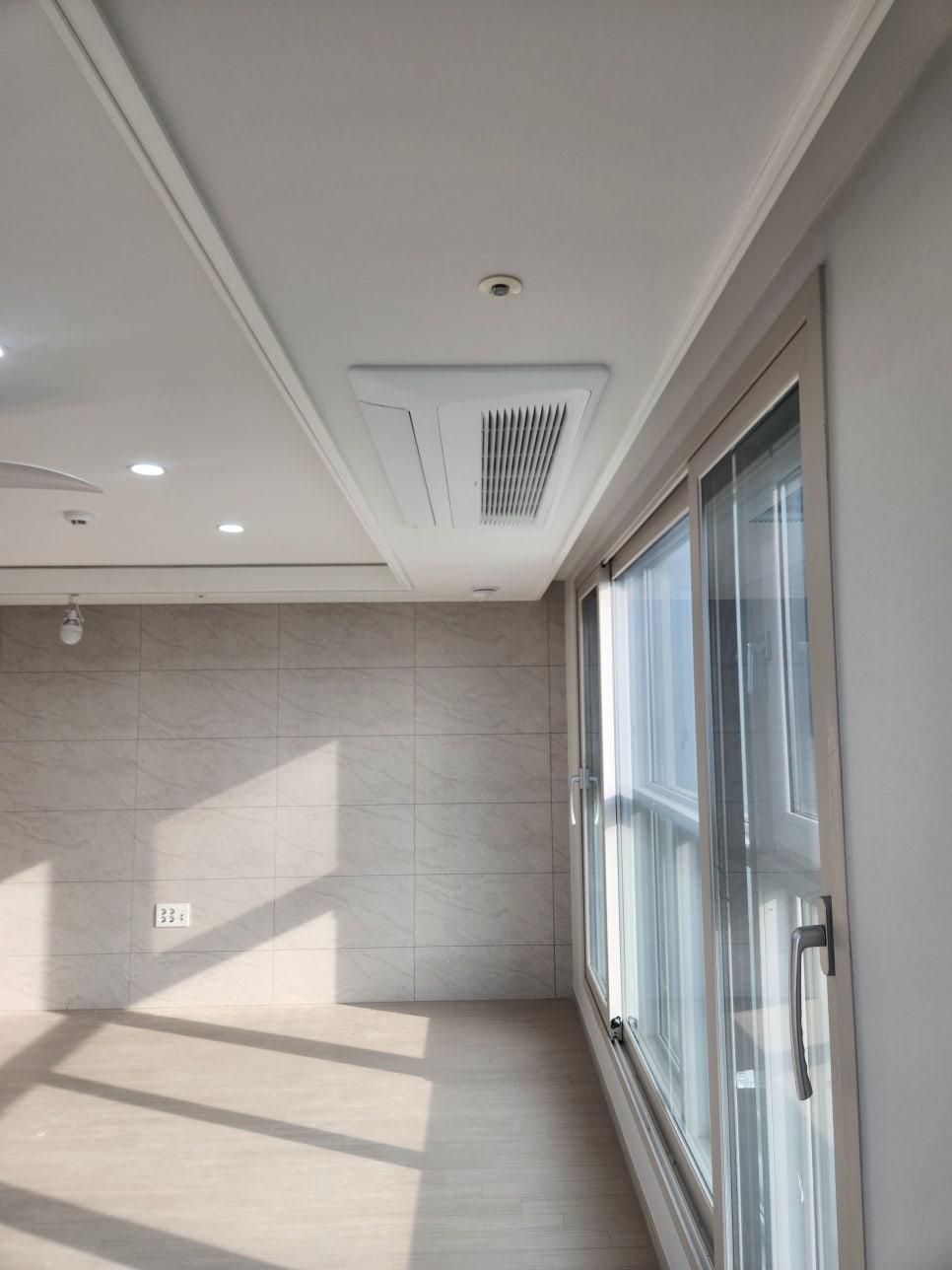

천장의 에어컨과 조명, 벽면 타일, 목재 바닥재가 모두 설치된 실내 전경입니다. 전체적인 배관 경로 설계부터 최종 작동 점검까지의 전 과정이 마무리된 상태입니다.

시스템 에어컨은 배관의 각도와 단열재의 밀착 정도에 따라 결로 발생 여부가 결정됩니다. 특히 층고가 높은 세대라면 배관 경로를 어떻게 설계하느냐에 따라 냉매 순환 효율이 달라지므로 사전 설계 단계에서 이를 명확히 정해야 합니다.

김포 캐슬앤파밀리에시티 현장은 맞춤형 설계를 통해 실내외기 위치를 선정하고 배관 단열 및 전기 배선 작업을 마쳤습니다. 현재는 냉방 성능 점검과 결로 방지 상태 확인까지 완료된 상태입니다.

층고가 높거나 구조가 복잡한 환경이라면 배관 경로 설계와 단열 성능을 먼저 확인해 보세요.
