평촌 어바인퍼스트 더샵 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 세대마다 구조와 면적이 다르기 때문에 일괄적인 방식이 아닌 맞춤형 설계가 필요한 조건이었습니다.

천장 내부의 배관 경로를 어떻게 잡느냐에 따라 냉방 효율과 마감 퀄리티가 달라지죠. 어떤 지점에 실내기를 배치하고 배관을 어떻게 연결했는지 그 과정을 따라가 볼게요.

천장 중앙에 공기순환기를 배치하고 주변 조명과의 간섭을 확인하는 단계입니다. 실내기의 위치는 단순히 중앙을 잡는 것이 아니라, 거실과 주방 등 주요 공간의 공기 흐름을 분석해 선정해야 냉방 효율을 높일 수 있습니다.

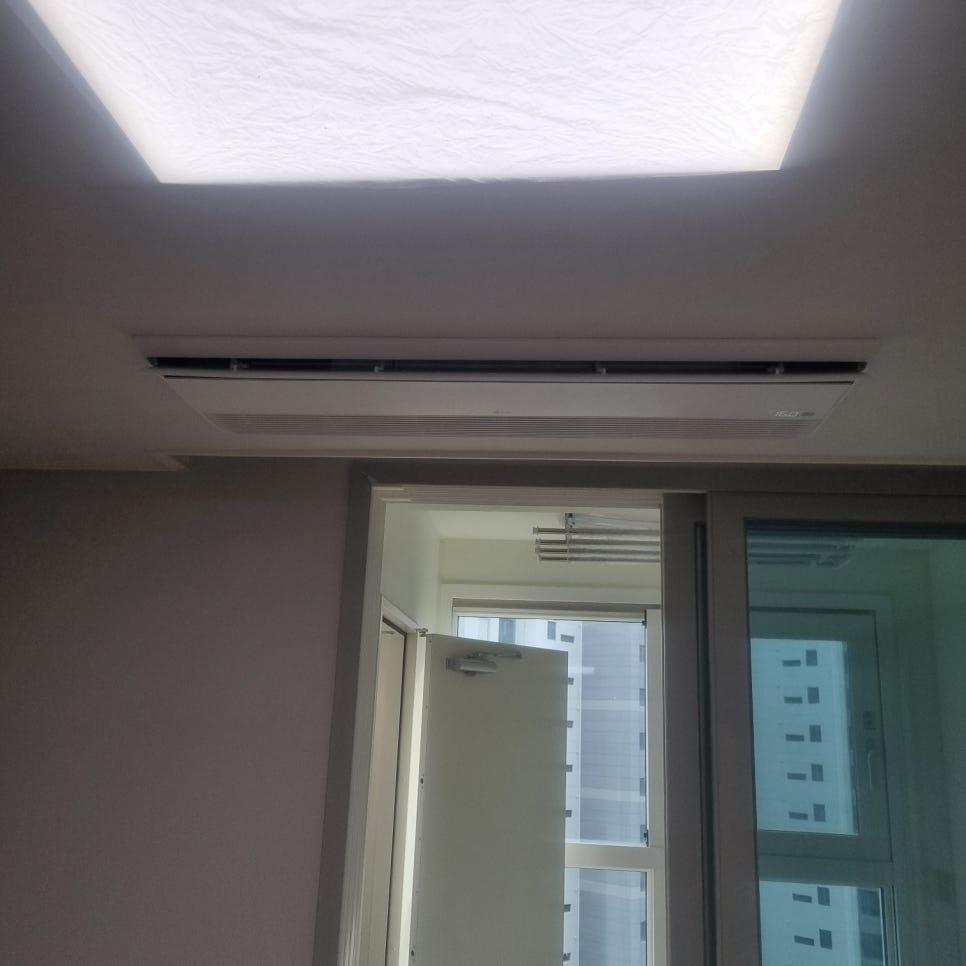

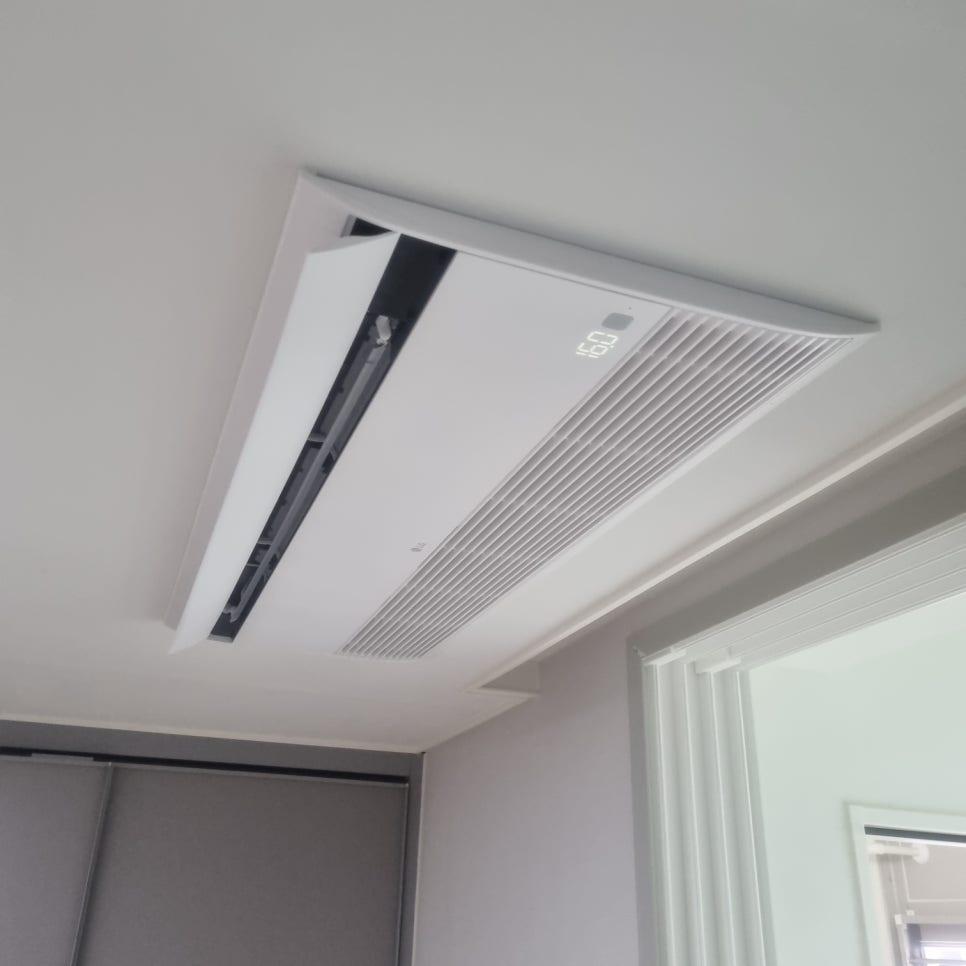

벽면과 문틀이 인접한 지점에 공기 조절 장치를 설치하는 과정입니다. 문틀이나 벽체 구조물에 너무 밀착되면 기류 흐름이 방해받을 수 있어, 적절한 이격 거리를 확보하는 것이 중요합니다.

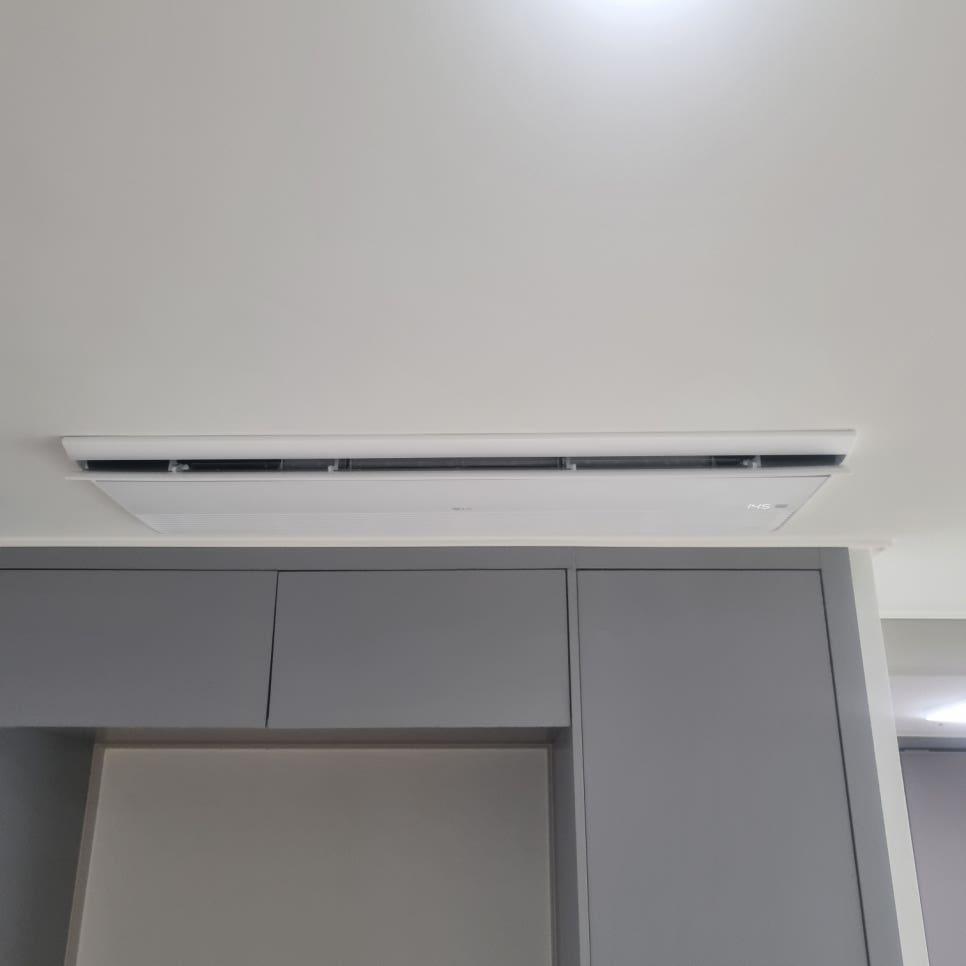

흰색 에어컨 실내기가 천장에 밀착되어 설치된 모습입니다. 하단에 위치한 회색 수납장 상단 라인과 간섭이 없도록 높이를 맞추어 마감했습니다.

창가 쪽에 단독으로 실내기를 설치하는 장면입니다. 창호 근접 구역은 외부 온도 영향이 크기 때문에 배관 연결 부위의 기밀 유지가 특히 중요하며, 갈색 타일 바닥 위에서 수평을 정밀하게 맞추어 고정했습니다.

그런데 보이지 않는 천장 내부의 배선과 배관 작업이 전체 성능을 결정짓는 핵심입니다.

시공 과정에서 정체를 단정할 수 없는 소형 도구와 기기를 활용해 정밀하게 위치를 조정하고 있습니다. 육안으로 보이지 않는 천장 속 배관 각도를 세밀하게 조정해야 냉매 흐름이 원활해집니다.

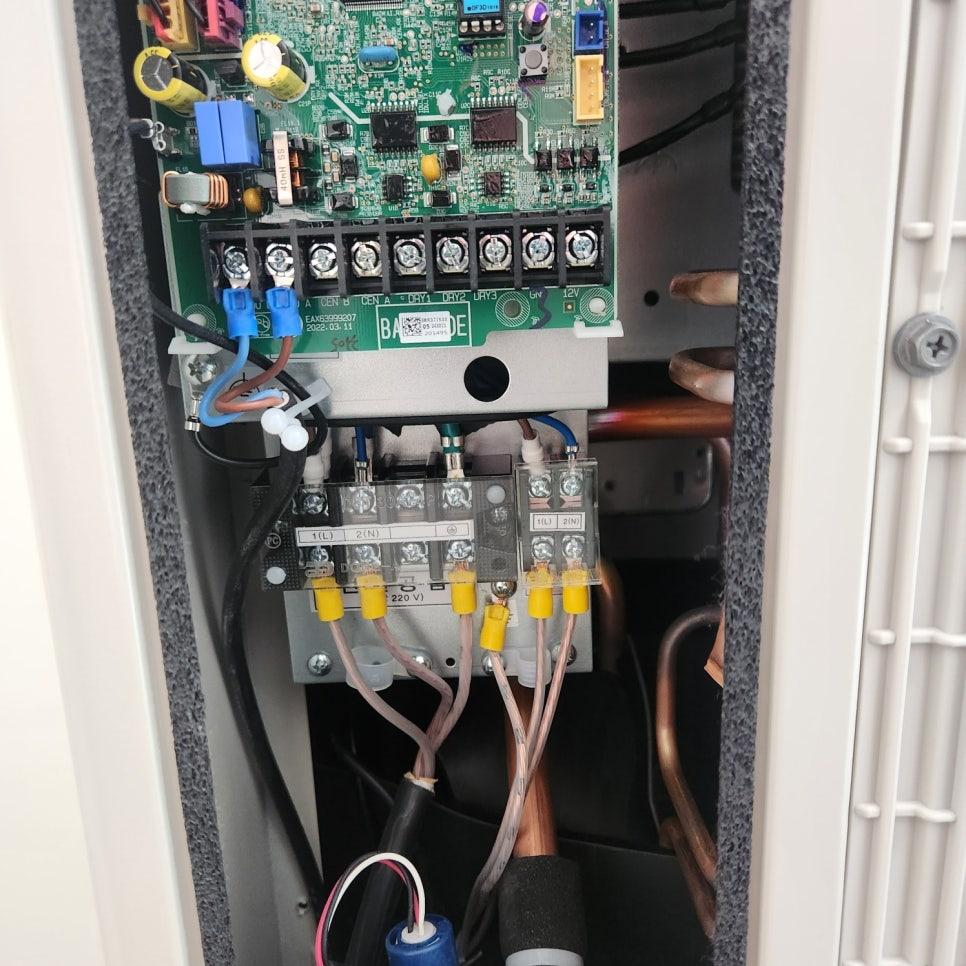

전기 박스 내부에 콘덴서와 스위치, 전선들이 복잡하게 얽혀 있는 모습입니다. 전력 소모가 큰 에어컨 특성상 전기 설비 보드의 결선 상태가 불안정하면 과부하가 발생할 수 있어 체계적으로 정리했습니다.

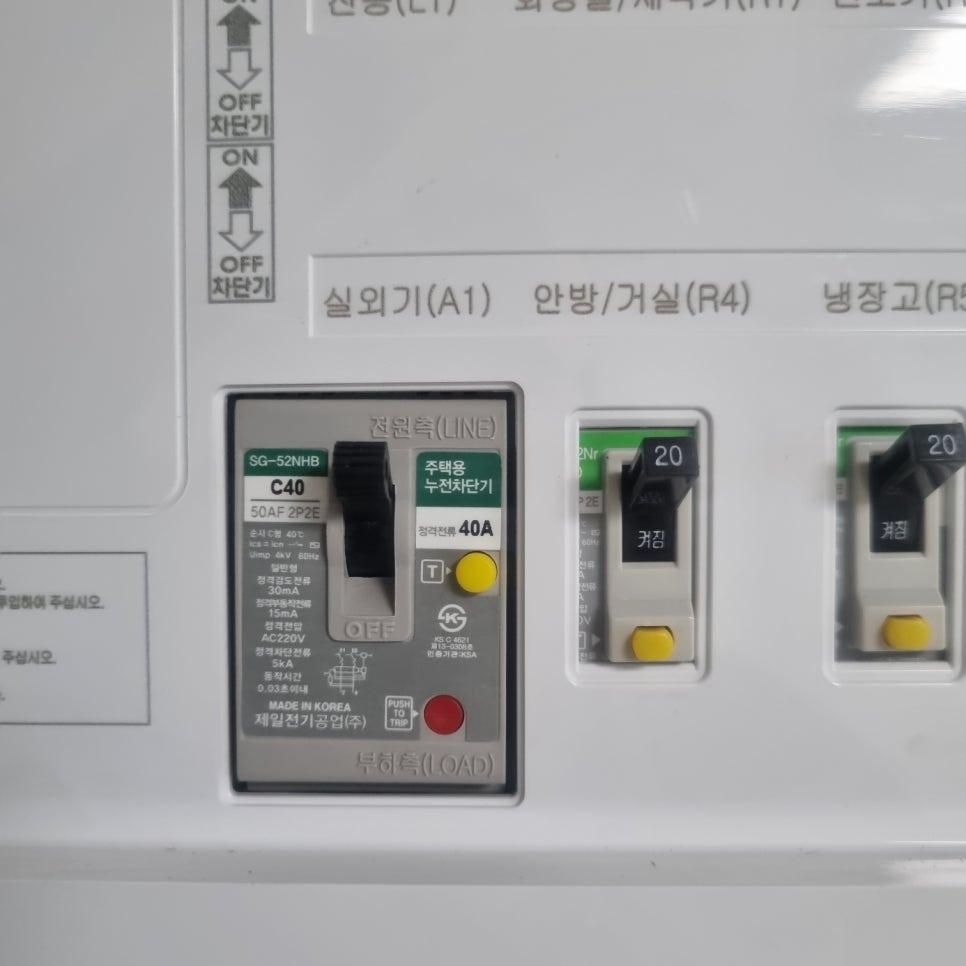

전기 박스 내부의 스위치와 표시판을 근접 촬영한 모습입니다. 각 회로의 구분과 표시 상태를 명확히 하여 추후 유지보수 시 오조작이 없도록 조치했습니다.

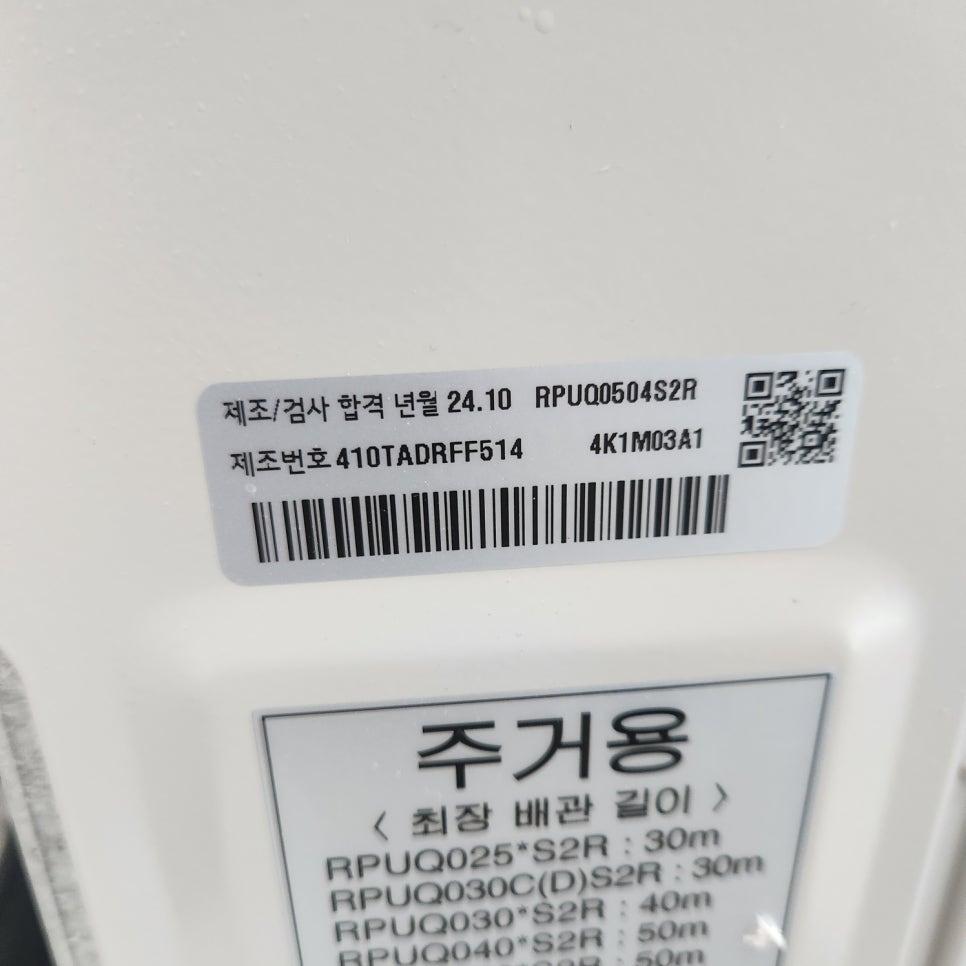

제품 라벨에 적힌 제조번호 410TADRF514와 모델명 RPUQ0504S2R, 검사 합격일 24.10을 확인하는 과정입니다. 정품 자재 사용 여부와 제조 일자를 기록으로 남겨 사후 관리의 근거를 마련했습니다.

이제 실외기와 연결되는 배관의 효율성을 확보할 차례입니다.

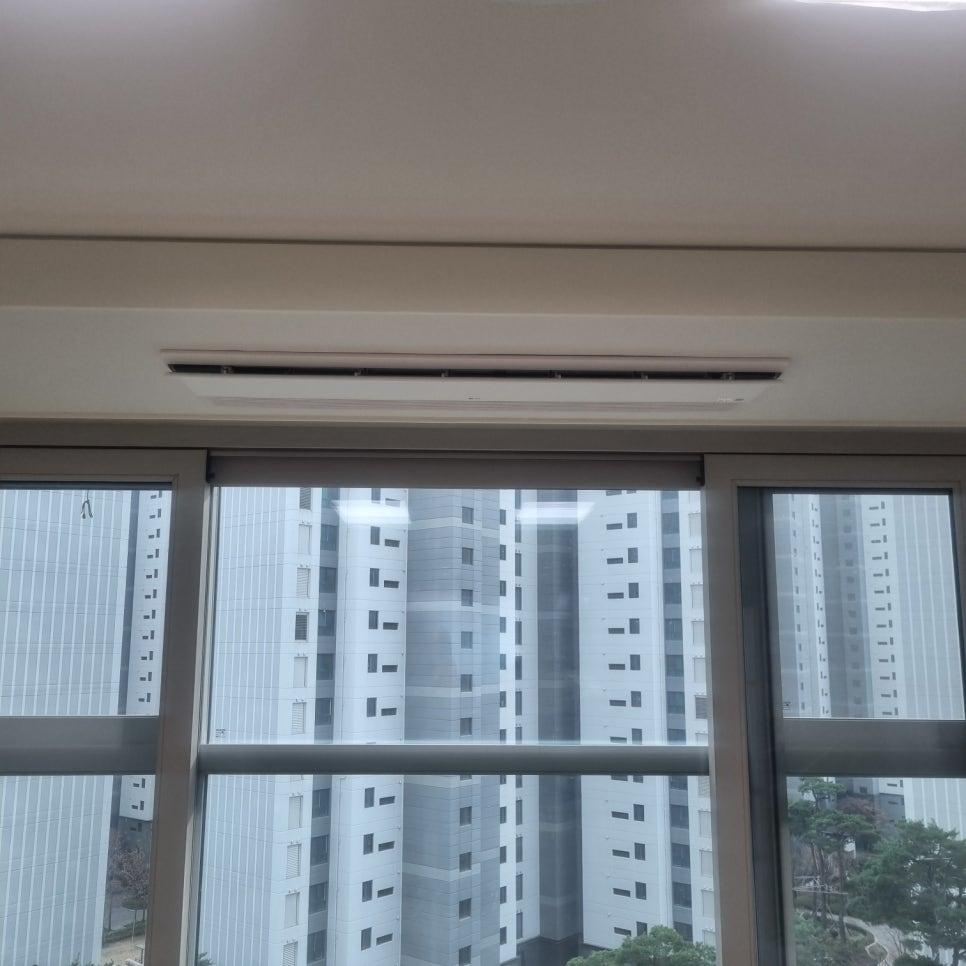

천장에 라디에이터를 설치하고 창밖의 고층 건물 외부 전경이 보이는 지점입니다. 외부로 연결되는 배관의 각도를 최적화하여 냉매 순환 시 발생하는 저항을 줄였습니다.

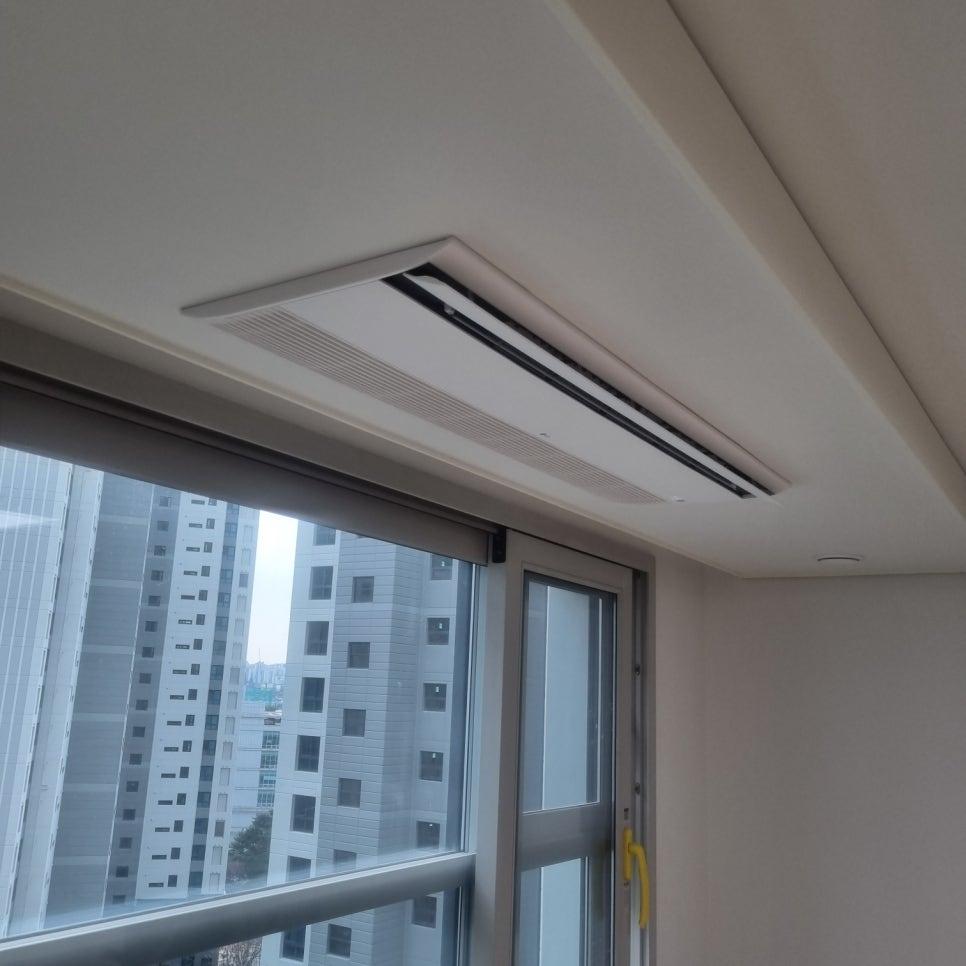

창호 근접 구역의 천장에 통풍 장치를 설치하는 모습입니다. 창틀과 천장이 만나는 지점은 결로가 발생하기 쉬운 취약 구간이므로, 고품질 자재를 사용해 단열 처리를 보강했습니다.

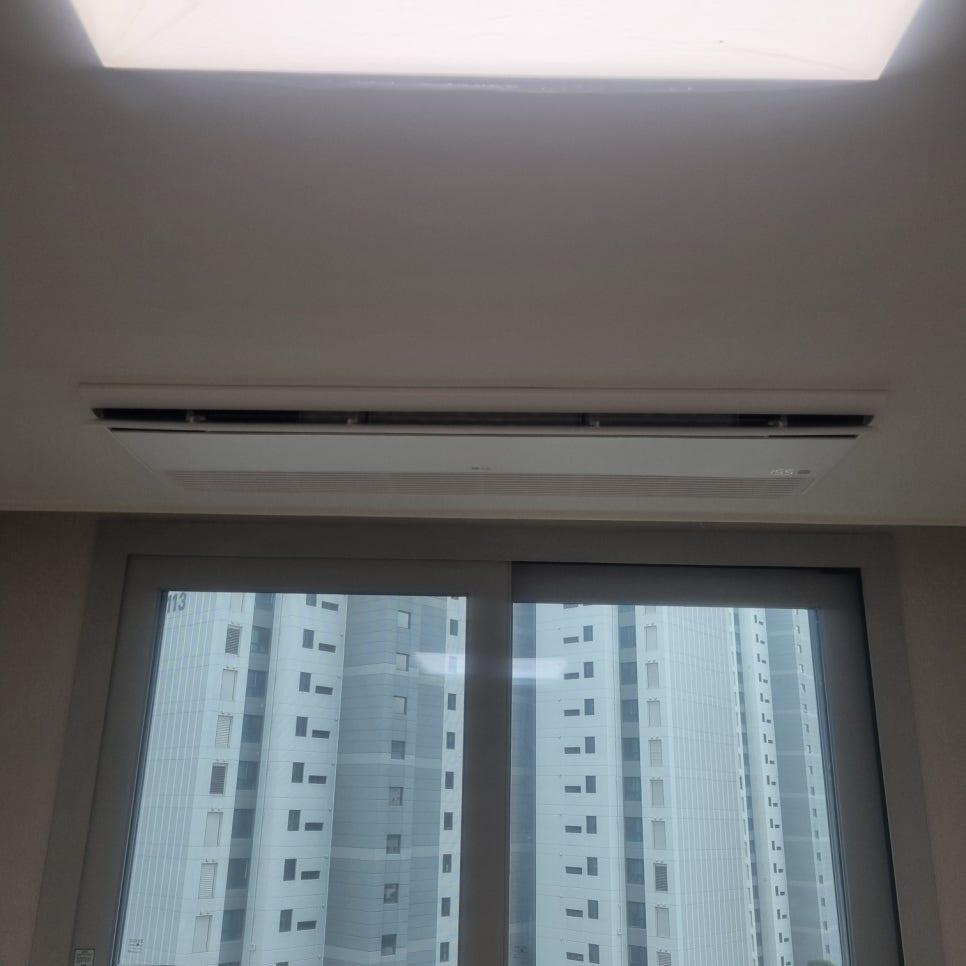

천장에 에어컨을 거치하고 외부 고층 건물 뷰가 보이는 창가 쪽 마감을 진행 중입니다. 실내기와 실외기 사이의 거리를 최소화하면서도 배관이 꺾이는 구간을 완만하게 처리해 효율을 높였습니다.

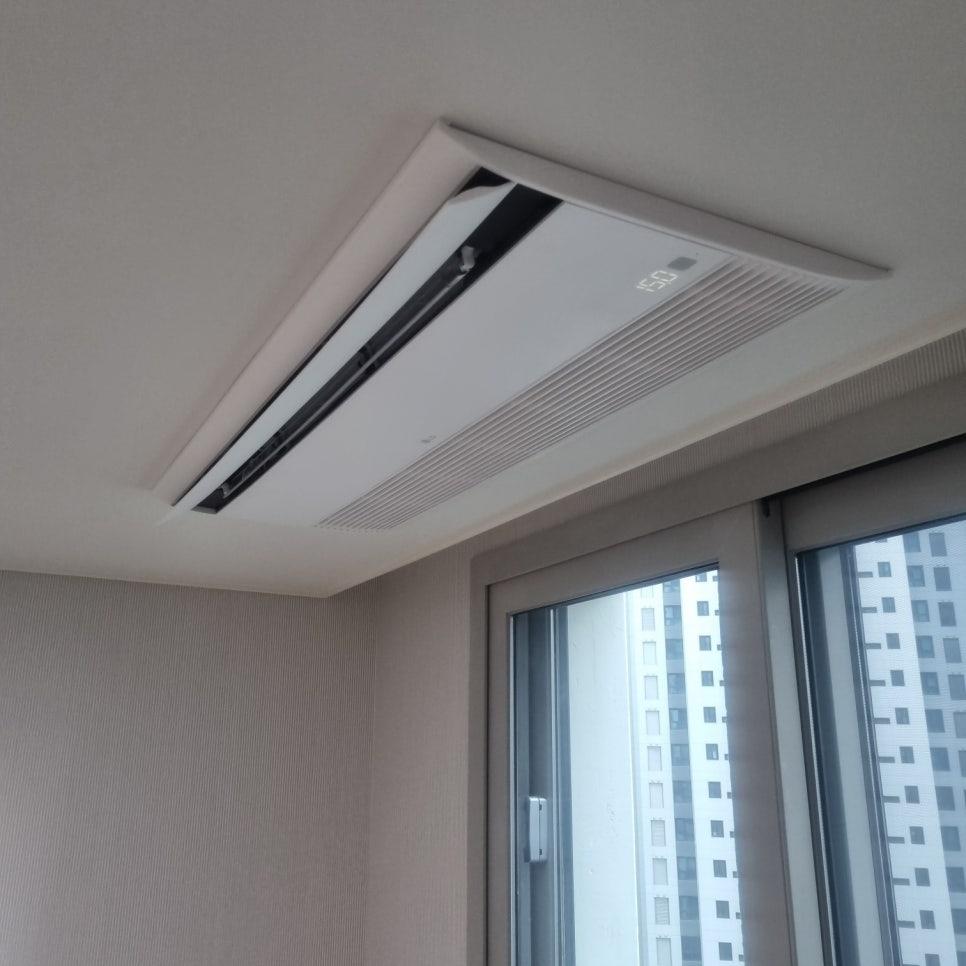

천장에 설치된 공기 순환기와 창문이 함께 보이는 실내 공간입니다. 모든 기기의 작동 상태와 소음 발생 여부를 점검하며 계획된 냉방 성능이 구현되는지 확인하며 작업을 마무리했습니다.

시스템 에어컨은 실외기의 소음과 진동을 최소화하는 위치 선정과 냉매 순환을 위한 배관 각도 조정이 핵심입니다. 특히 층고가 높거나 구조가 복잡한 세대라면 맞춤형 배관 설계가 적용되었는지 확인해야 합니다.

평촌 어바인퍼스트 더샵의 세대별 구조에 맞춘 실내기 배치와 배관 연결 작업을 마쳤습니다. 현재는 모든 기기의 작동 상태와 결로 방지 상태에 대한 검증이 완료된 상태입니다.

RPUQ0504S2R 모델처럼 구체적인 제품 사양과 제조번호를 확인하며 설치 과정을 챙겨보세요.
