영통 한양수자인에듀파크 아파트에서 거실, 침실, 주방 등 주요 생활 공간에 시스템 에어컨을 설치한 현장입니다. 안녕하세요.

입주 전 일반 설치 방식으로 진행되었으며, 각 공간의 크기와 사용 빈도에 맞춰 실내기를 배치하고 냉매 순환을 고려한 설계를 적용했습니다.

천장 속에 숨겨지는 배관은 한 번 설치하면 수정이 어렵기에 초기 설계가 무엇보다 중요합니다. 어떻게 배관 경로를 잡고 실내기를 배치했는지 그 과정을 따라가 볼게요.

작업 시작 전 공간별로 구역을 나누어 표시하는 과정입니다. 각 실내기가 들어갈 위치를 정확히 지정해야 배관의 길이가 최적화되고 냉방 효율을 높일 수 있습니다.

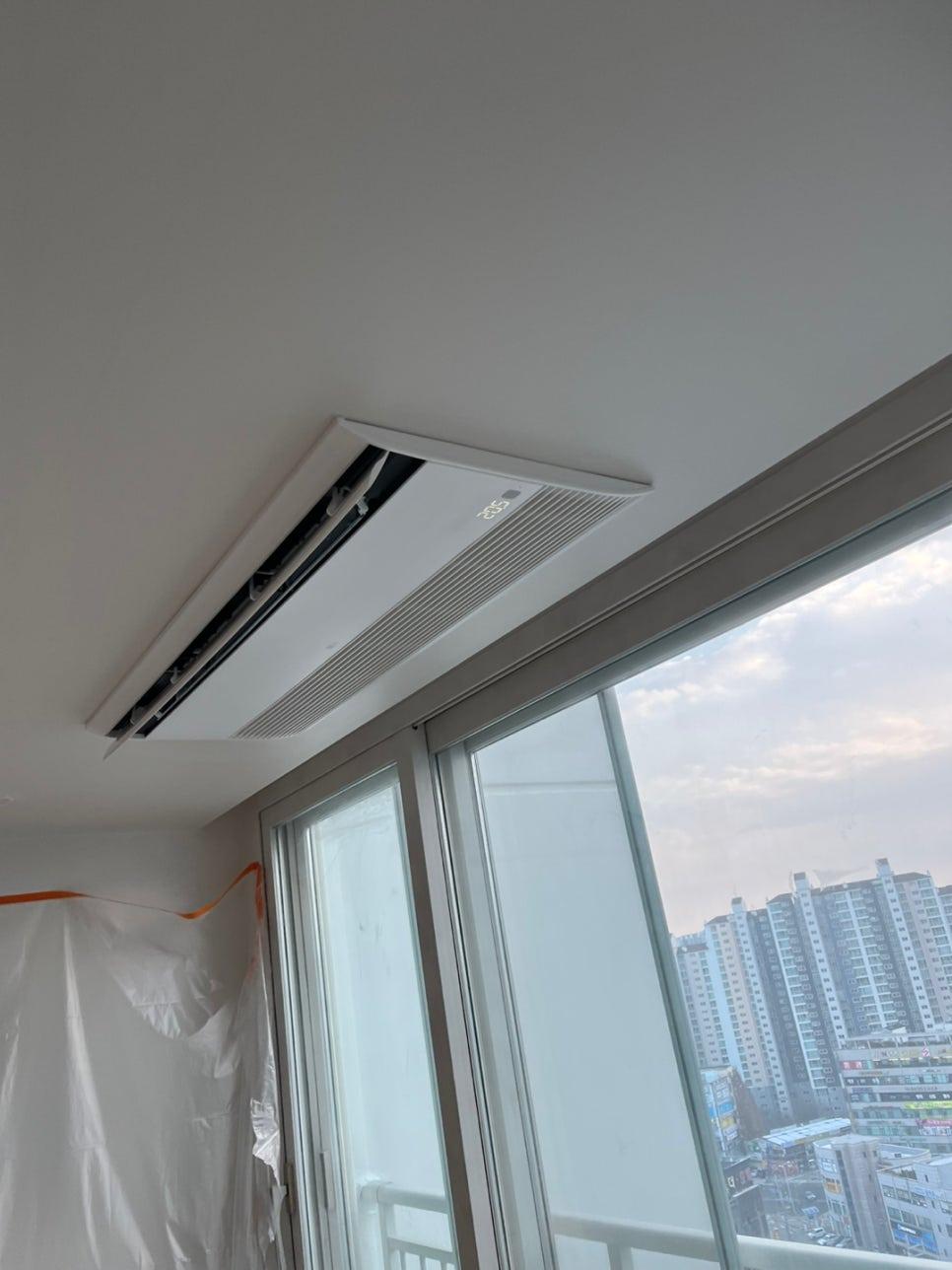

천장에 공기 조절 장치를 거치하고 창문과의 간격을 조절하는 모습입니다. 기류가 창가에서 직접 충돌하지 않도록 위치를 잡아야 실내 온도 분포가 고르게 유지됩니다.

창문 근처 벽면에 보호포장지를 부착해 오염을 방지하며 작업을 이어갔습니다. 고층 아파트 특성상 외부 풍압이 강하므로 창호 주변 마감 시 틈새가 생기지 않도록 주의해야 합니다.

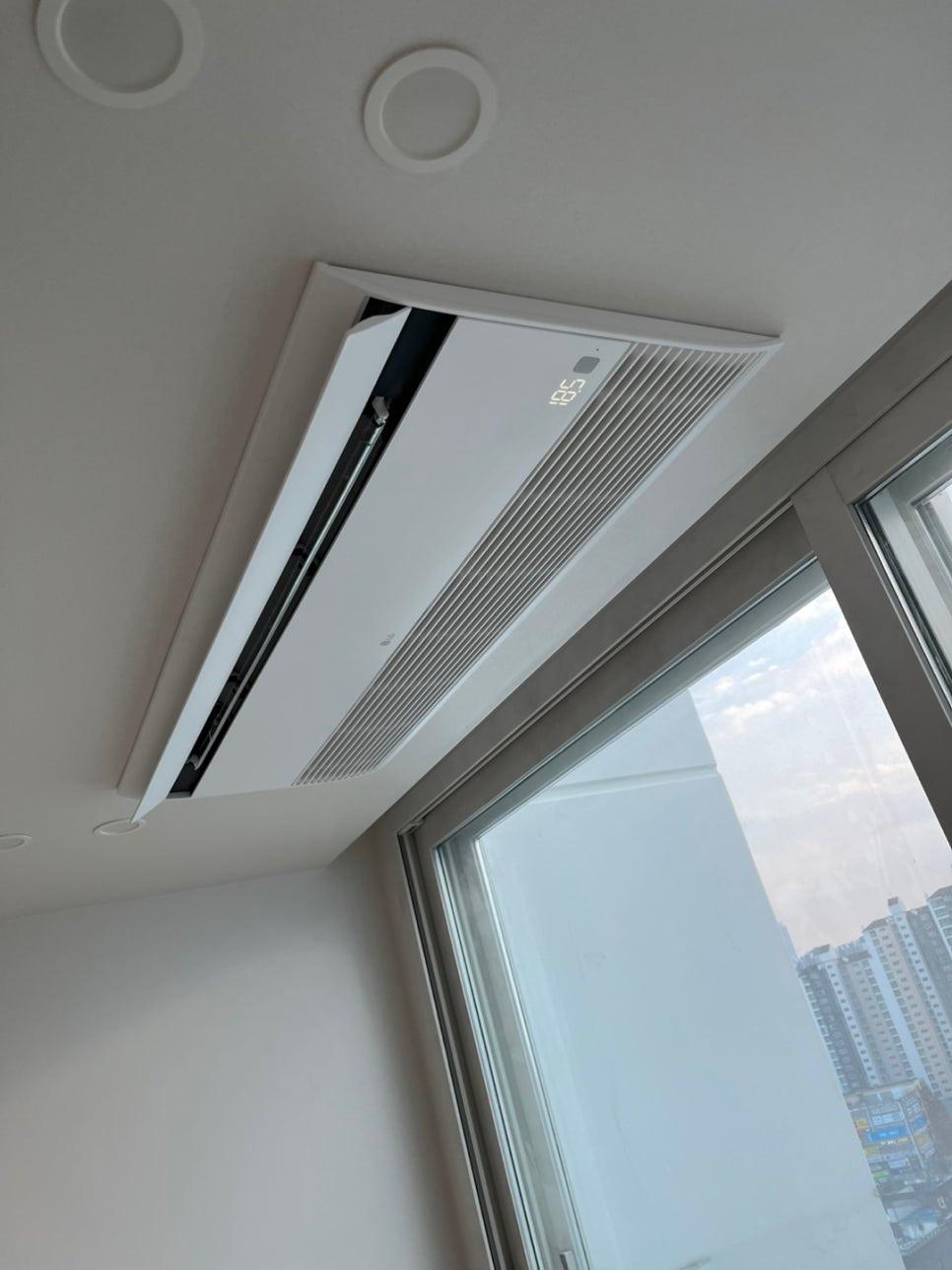

설치가 완료된 공기청정기와 창호가 맞닿은 모습입니다. 천장 라인에 밀착되어 돌출 부위를 줄였으며, 창호 프레임과 간섭 없이 배치되었습니다.

그런데 보이지 않는 배관 연결부의 처리가 실제 성능을 결정짓는 핵심입니다.

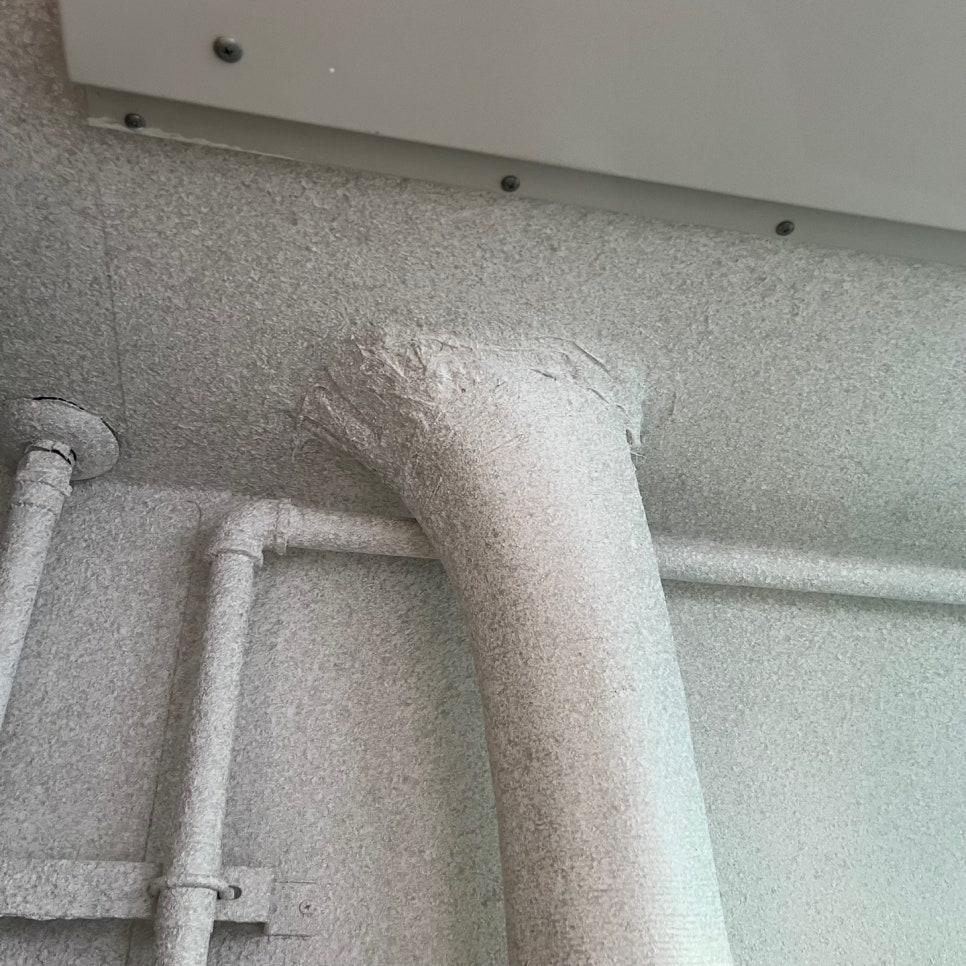

벽면을 타고 흐르는 백색 배관과 석재 마감면이 만나는 지점입니다. 배관의 굴곡을 최소화하여 냉매 흐름에 저항이 생기지 않도록 고정했습니다.

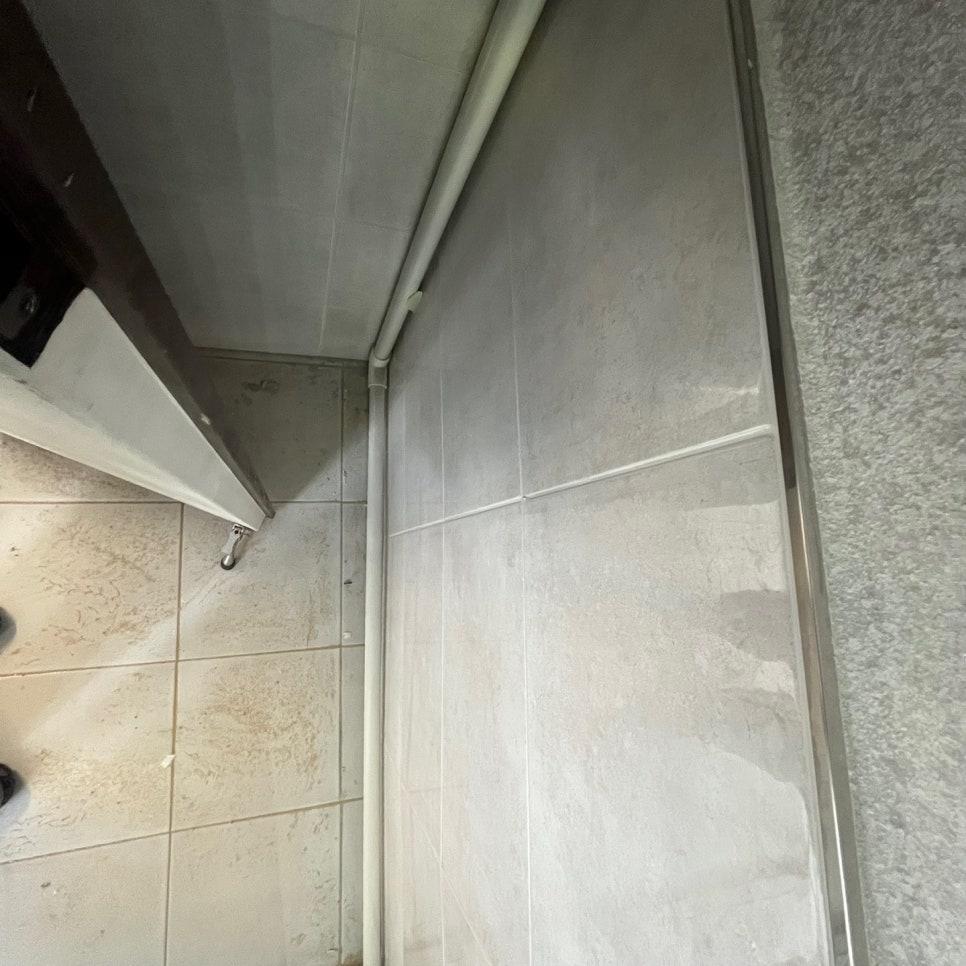

흰색 PVC 파이프와 금속 프레임을 이용해 배관을 지지하는 과정입니다.

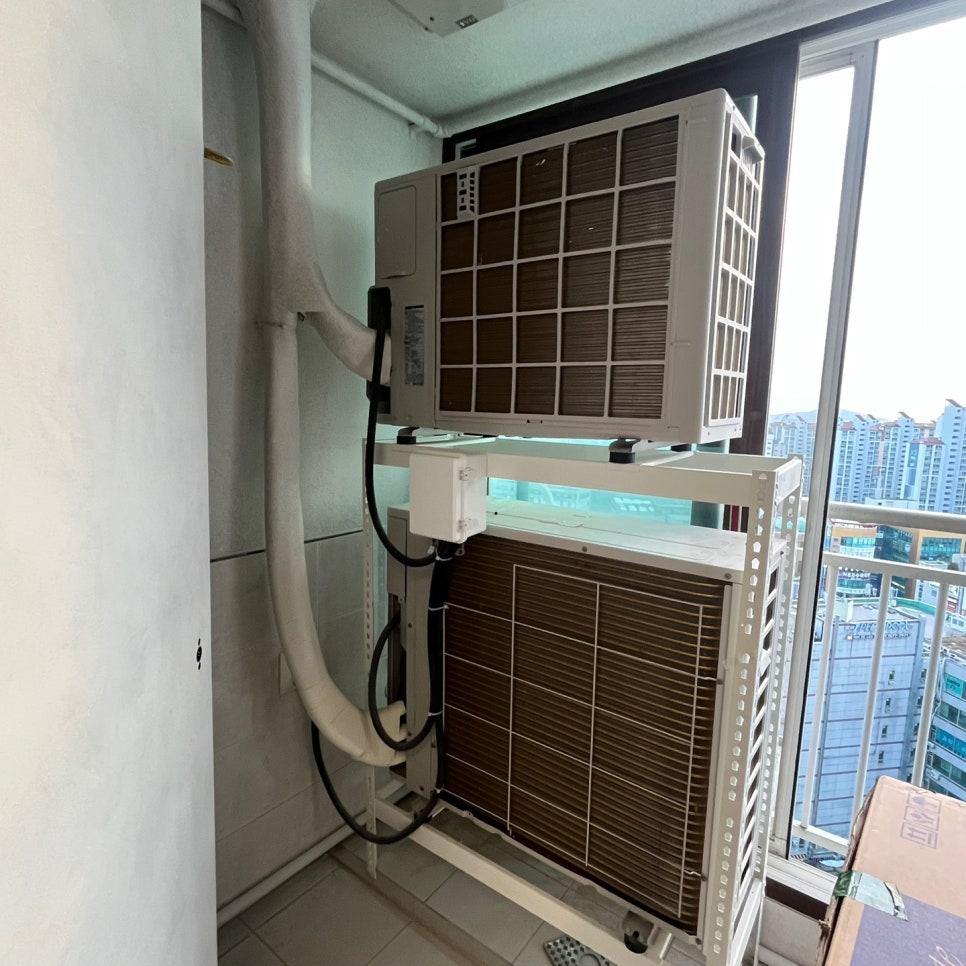

외부기와 내부기를 연결하는 배관과 전선 뭉치가 노출된 상태입니다. 냉매 순환을 위해 고품질 자재를 사용했으며, 연결 부위의 기밀성을 확보해 냉매 누설 가능성을 차단했습니다.

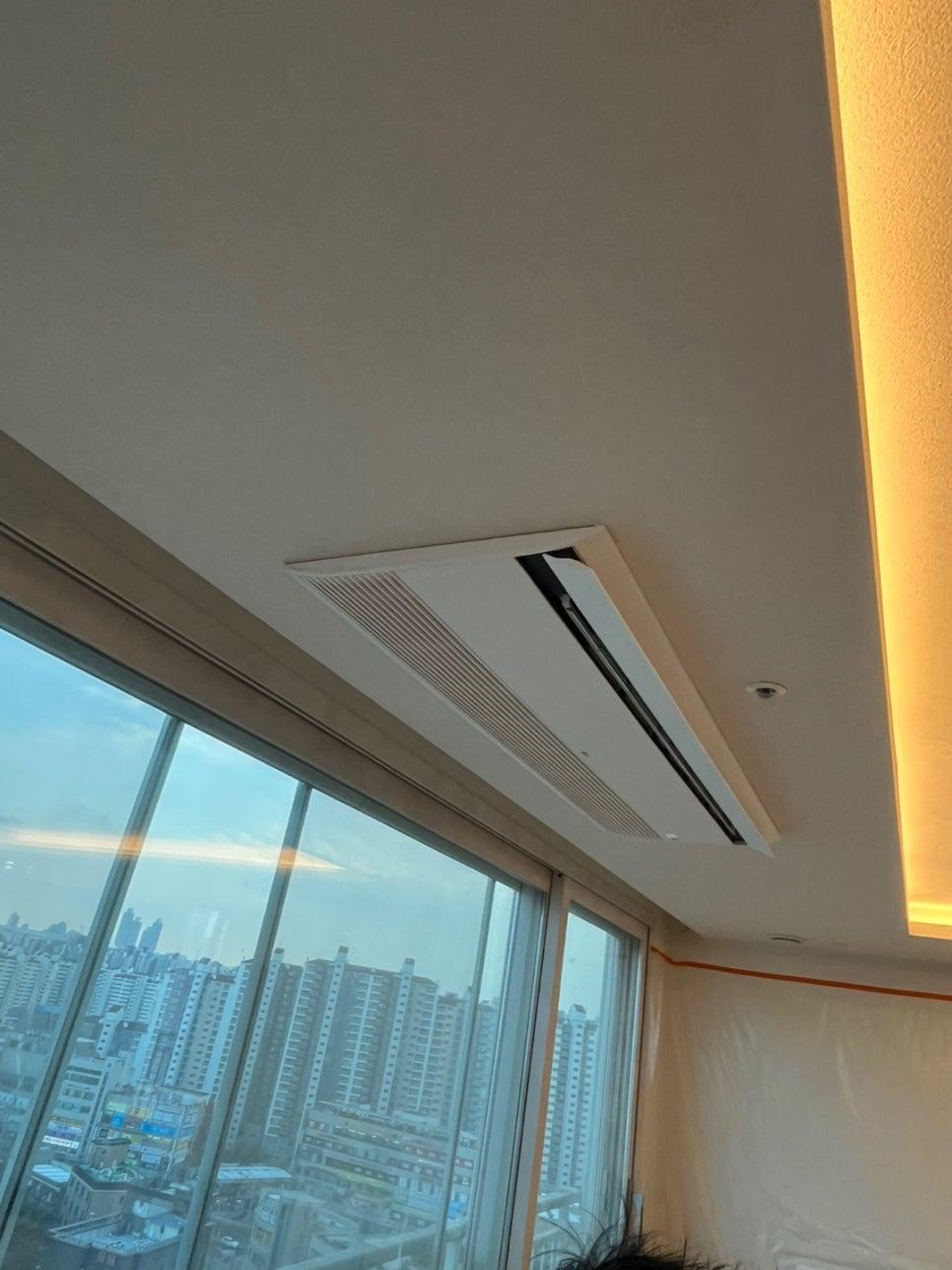

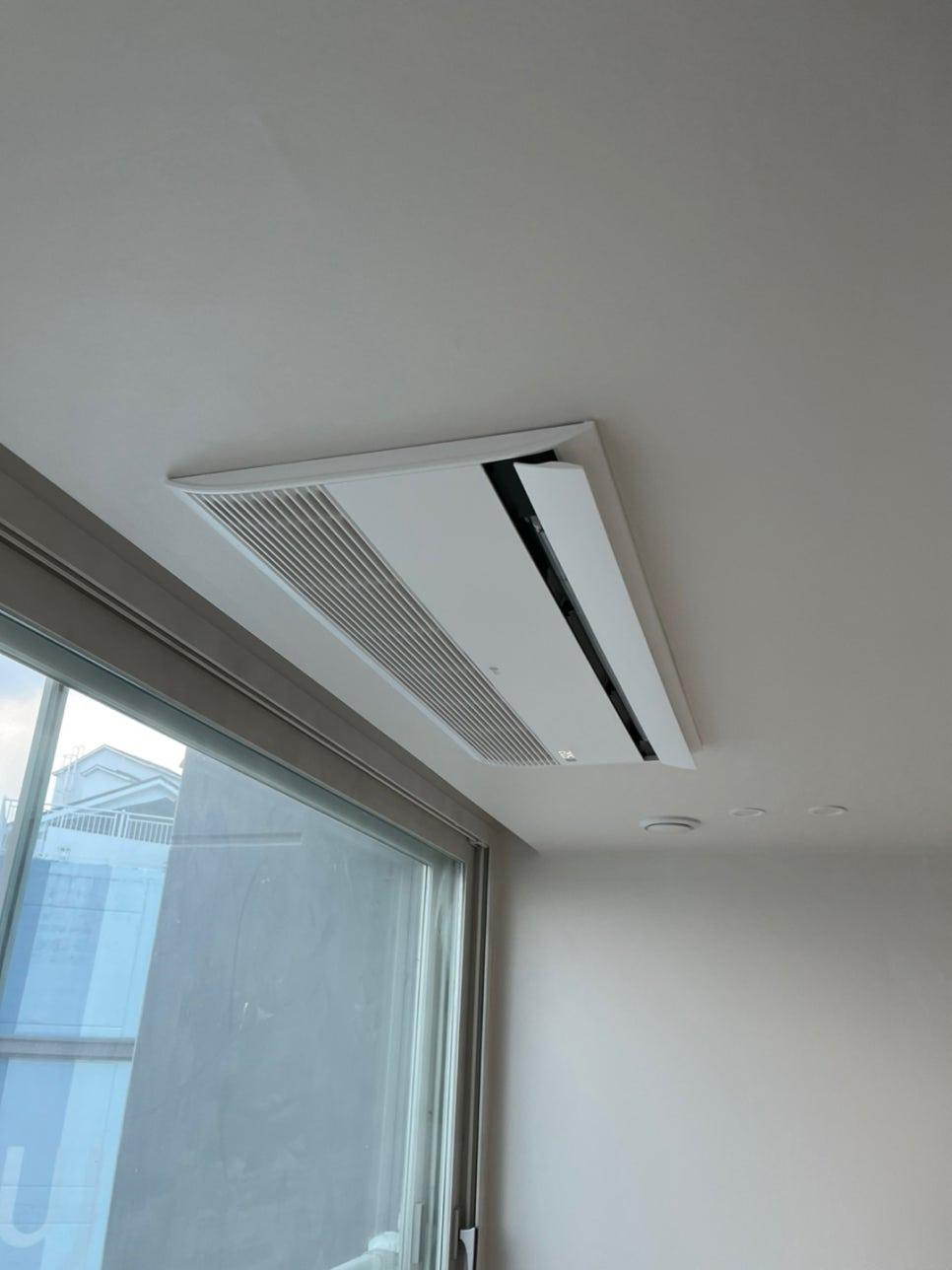

천장에 거치된 공기 순환기가 창 밖 풍경과 나란히 배치되었습니다. 실내기의 풍향 조절 범위가 거실 전체를 커버할 수 있도록 중심점을 잡았습니다.

작업 중에는 자재 보호와 도면 준수가 병행되었습니다.

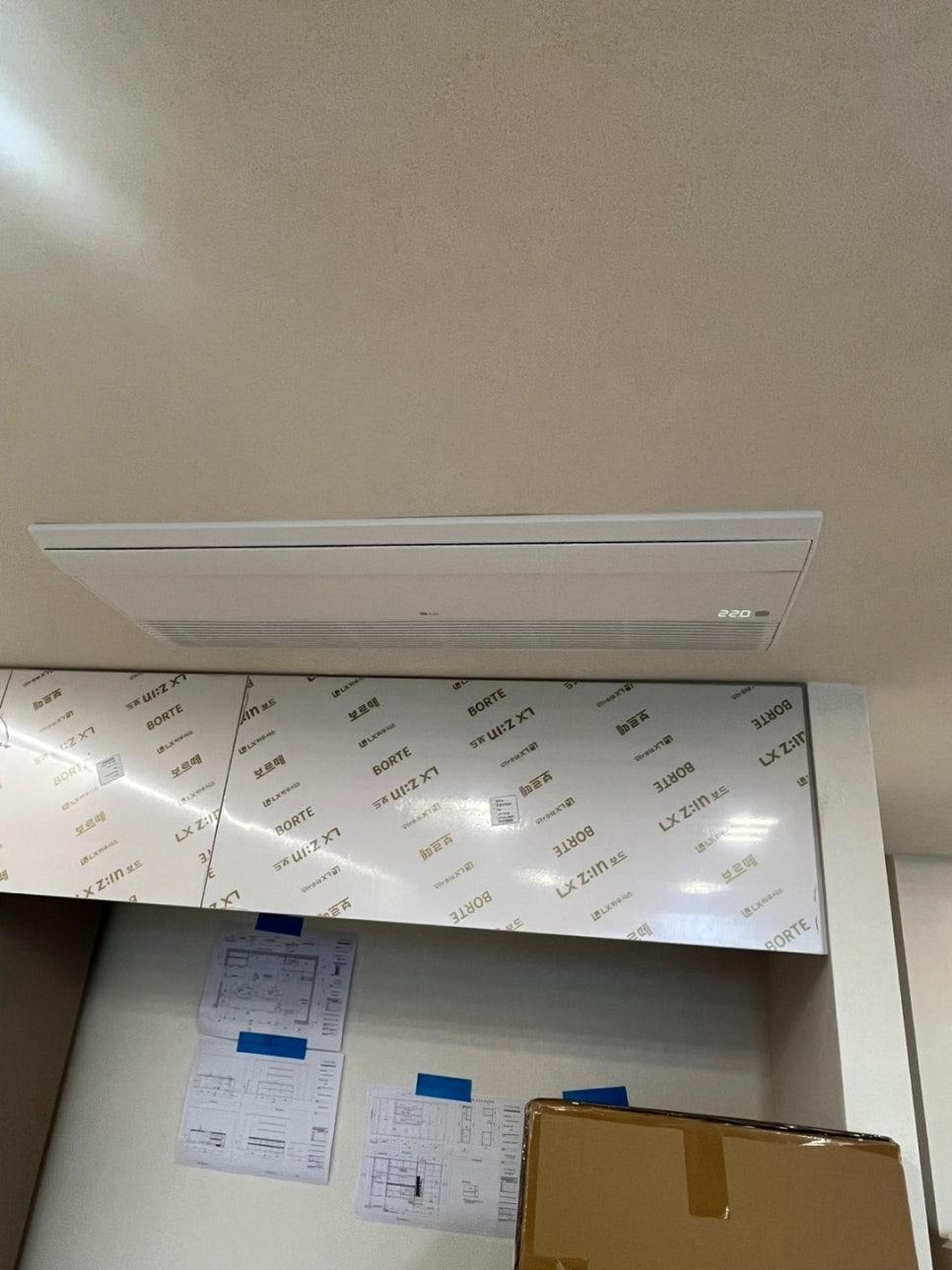

흰색 공기청정기 아래로 BORTE 문구가 적힌 보드와 상세 도면이 배치된 모습입니다. 설계 도면의 수치대로 배관과 배선을 배치해야 추후 유지보수 시 정확한 위치 파악이 가능합니다.

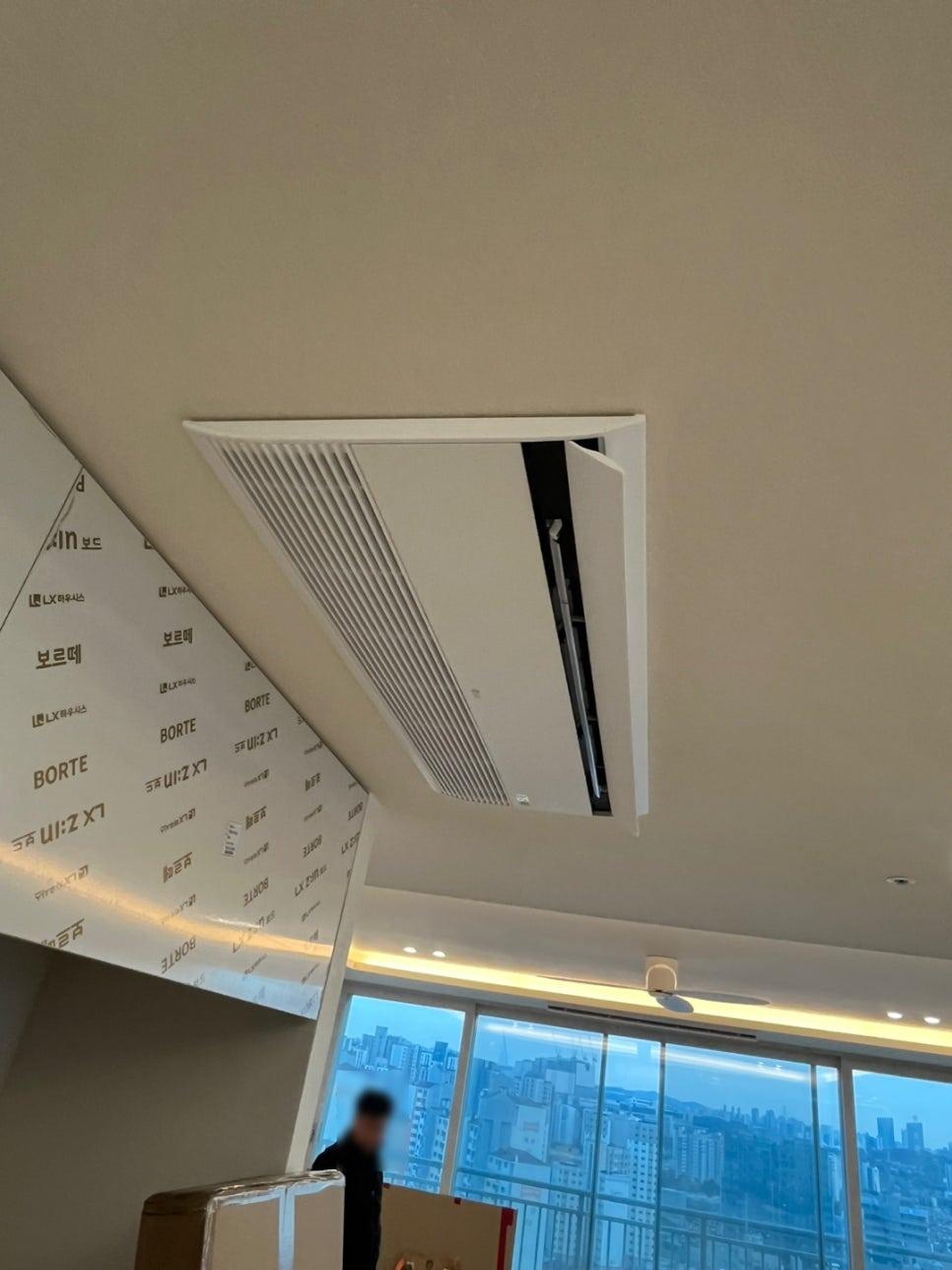

보르테 브랜드 포장지로 벽면을 보호하며 공기 순환기를 설치 중인 장면입니다. 시공 중 발생하는 분진이나 스크래치로부터 벽면을 보호하며 작업을 진행했습니다.

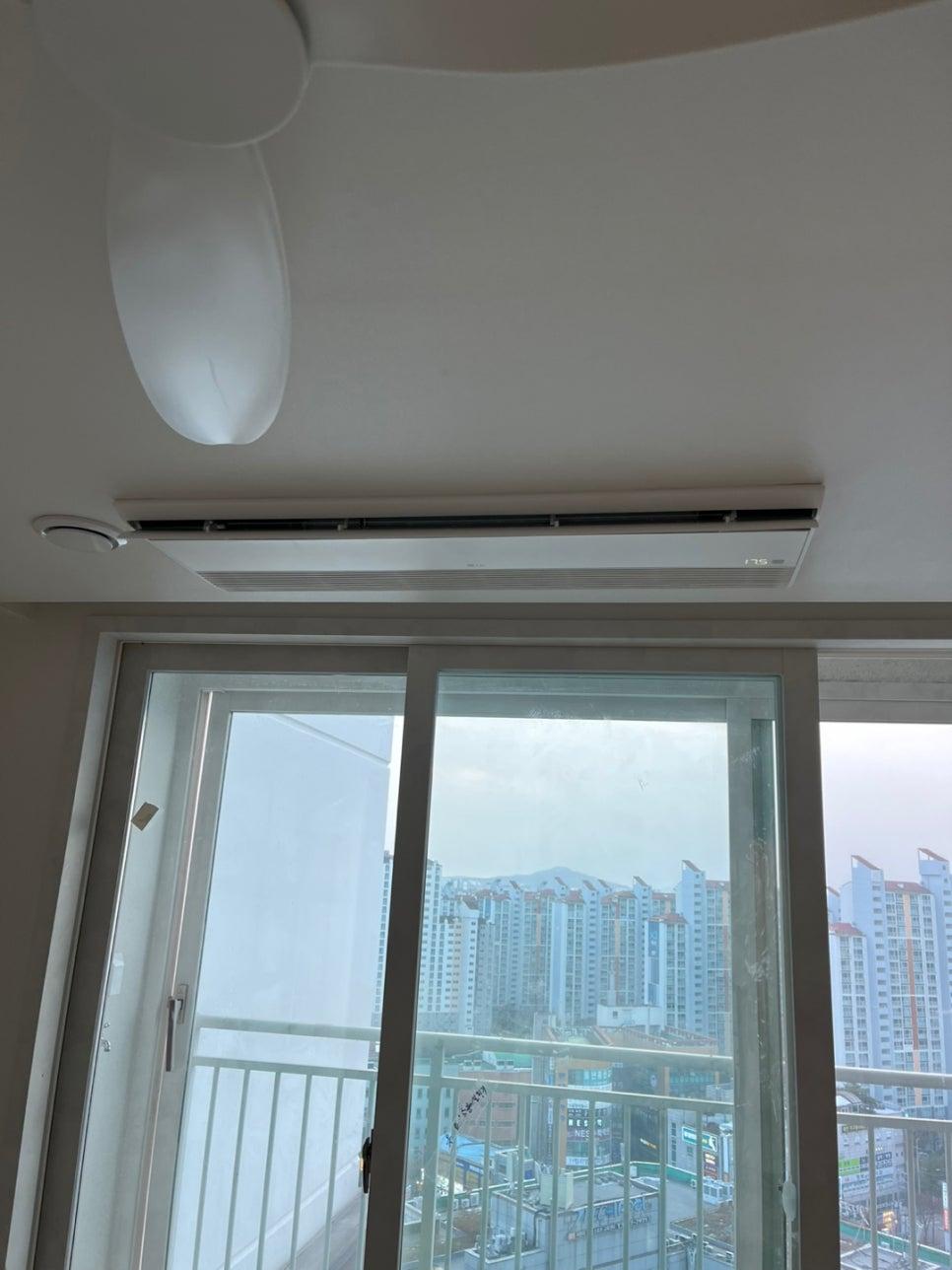

라운드 형광등과 에어컨이 함께 설치된 천장 모습입니다. 슬라이딩 유리문 너머의 외부 전경과 조화를 이루도록 천장 마감선을 정돈했습니다.

작업자가 창문 근처에서 최종 설치 상태를 점검하고 있습니다. 실외기는 소음과 진동이 최소화되는 위치에 배치하여 거주자가 느끼는 불편함을 줄였습니다.

시스템 에어컨은 배관 설계 단계에서 결로 예방을 위한 구배(기울기) 확보와 고품질 자재 선택이 필수적입니다. 특히 실외기 위치와 실내기 간의 거리가 냉방 효율에 직접적인 영향을 주므로 현장 구조 분석이 선행되어야 합니다.

거실과 침실, 주방까지 주요 공간에 실내기 배치를 완료하고 배관 연결 및 실외기 설치까지 마친 상태입니다. 설치 후 1년간의 무상 점검과 5년간의 무상 A/S가 제공되는 조건으로 마무리되었습니다.

영통 한양수자인에듀파크처럼 고층 아파트의 구조적 특성을 고려한 배관 설계와 BORTE 보드 등을 활용한 꼼꼼한 보양 작업이 필요하시다면 참고해 보세요.
