수원 아너스빌위즈 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 거주 전 입주 단계에서 천장 매립형 냉방 솔루션을 구축하여 공간 활용도를 높이고 각 방의 독립적인 온도 조절이 가능하도록 작업한 사례입니다.

천장 내부로 배관이 지나가기 때문에 설계 단계부터 정밀한 계산이 필요합니다. 어디서부터 어떻게 라인을 잡아야 효율적일지 고민되는 지점이 많으실 텐데요. 실제 시공 과정에서 배관을 어떻게 배치하고 마감했는지 순서대로 짚어볼게요.

작업 시작 전 현장의 위치를 확인하는 단계입니다. 각 세대별 정확한 호실 확인은 오시공을 방지하고 설계 도면과 실제 현장을 매칭하는 가장 기초적인 과정입니다.

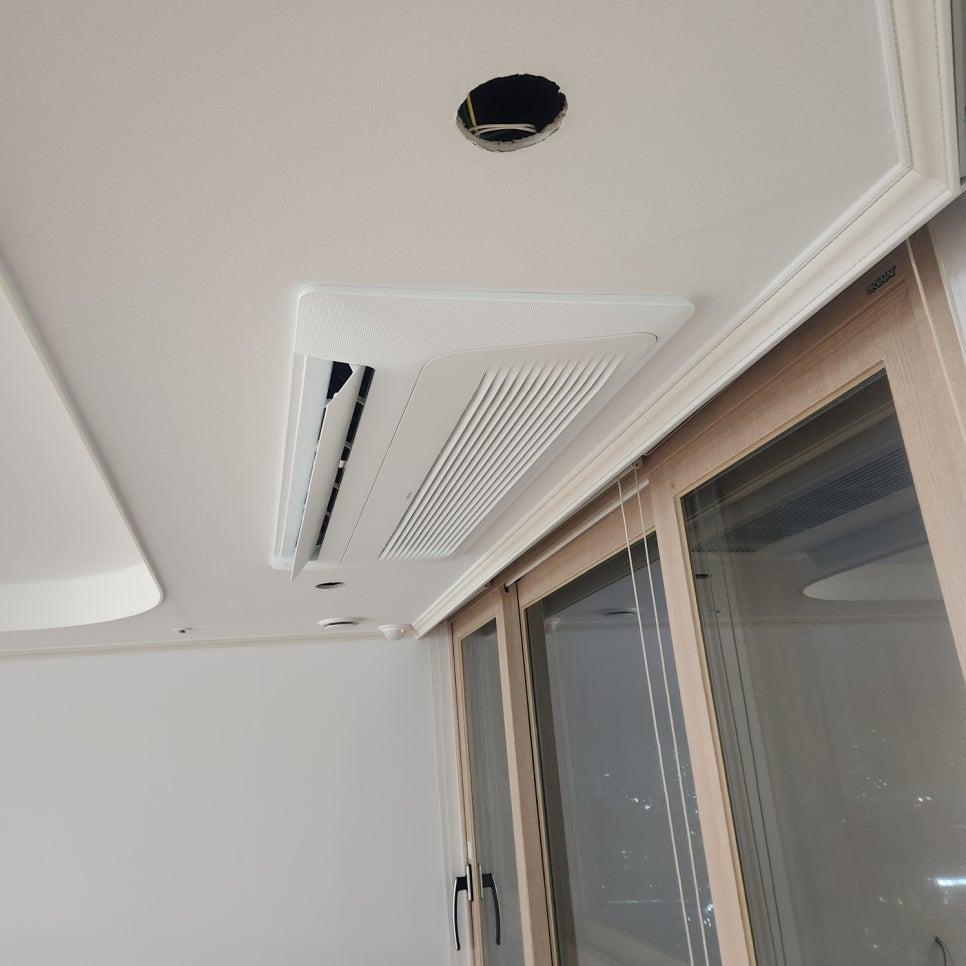

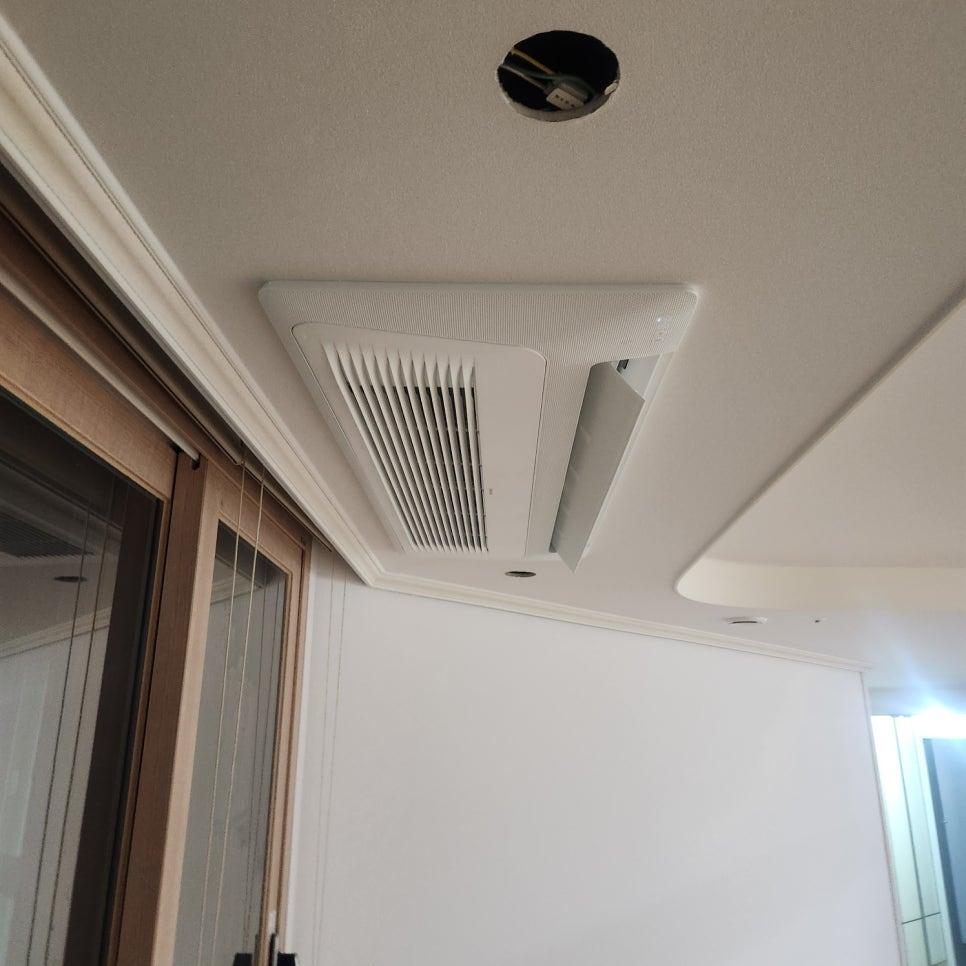

천장 타공 후 기기를 거치하는 과정이 진행 중입니다. 매립형 기기는 천장 속 공간의 깊이와 보(beam)의 위치를 정확히 파악해야 하며, 창호 주변의 간섭을 피해 설치 위치를 잡는 것이 중요합니다.

천장에 공기 순환 장치가 설치된 모습입니다. 냉방 효율을 높이기 위해서는 기기의 위치뿐만 아니라 공기가 흐르는 길을 고려해 배치해야 하며, 벽면과 창문의 위치에 따라 풍향을 조절하는 세부 설정이 수반됩니다.

시공 중 정밀한 조정을 위해 소형 도구를 사용하는 장면입니다. 배관의 각도를 잡거나 연결 부위의 밀폐 상태를 확인하는 세밀한 작업이 이어져야 냉매 누출 사고를 방지할 수 있습니다.

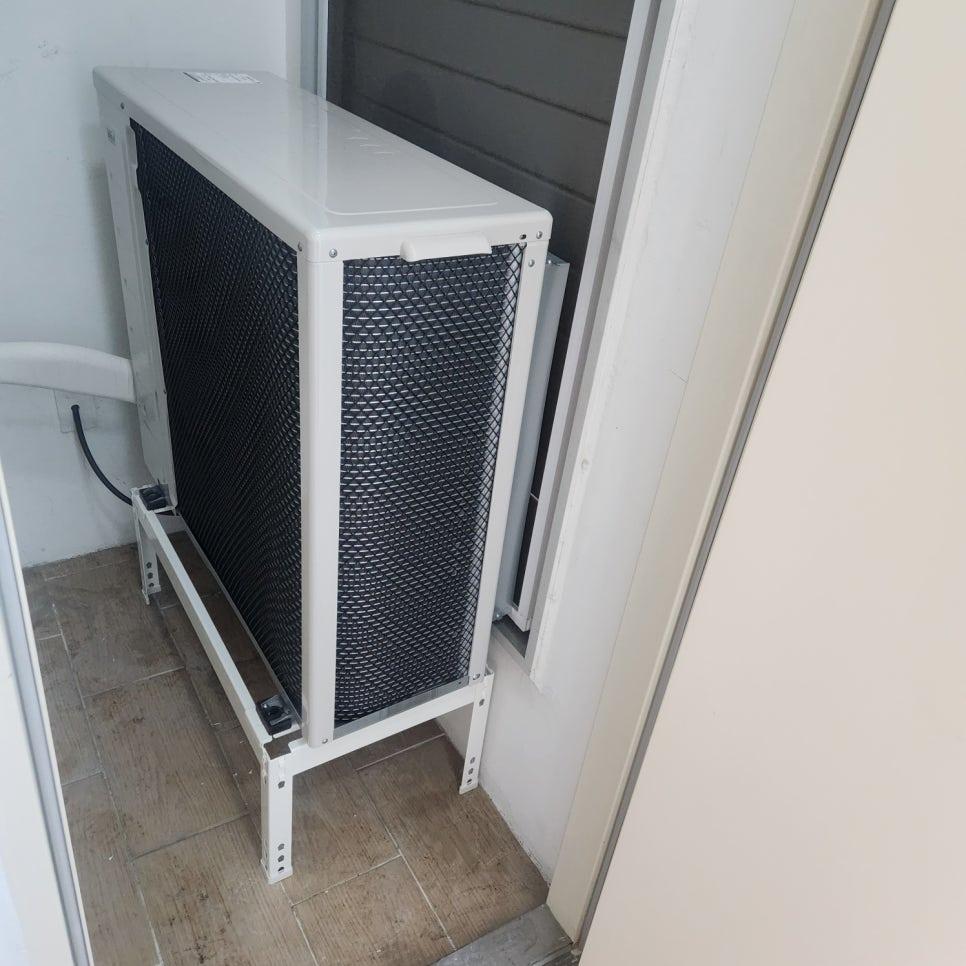

벽면에 설치된 검은색 메쉬 구조의 설비와 연결된 전선들이 보입니다. 전력 공급 라인은 실외기와 실내기 사이의 안정적인 전압 유지를 위해 규격에 맞는 전선을 사용하고, 결선 부위의 절연 처리를 확실히 해야 합니다.

배관 연결 부위의 기밀성을 확보하기 위한 작업이 진행되고 있습니다. 보이지 않는 천장 내부에서 냉매가 새어나가면 나중에 원인을 찾기 어렵기 때문에, 이 단계에서 압력 테스트와 밀폐 확인을 반복하는 과정이 필수적입니다.

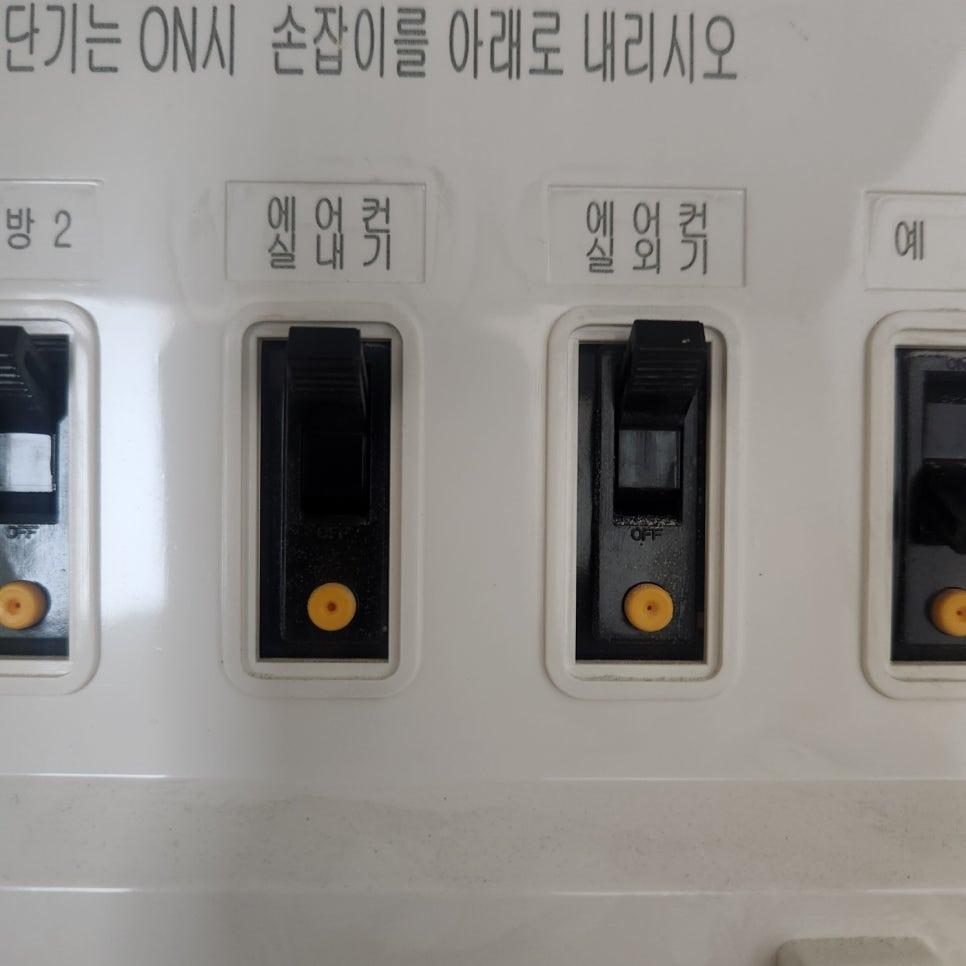

전기 스위치 패널에 '방 2', '엘 어 커 실 내 기', '엘 어 커 실 외 기' 등의 라벨을 부착했습니다. 추후 유지보수나 관리 시 어떤 스위치가 어떤 기기를 제어하는지 직관적으로 알 수 있도록 표시해 두면 관리 효율이 높아집니다.

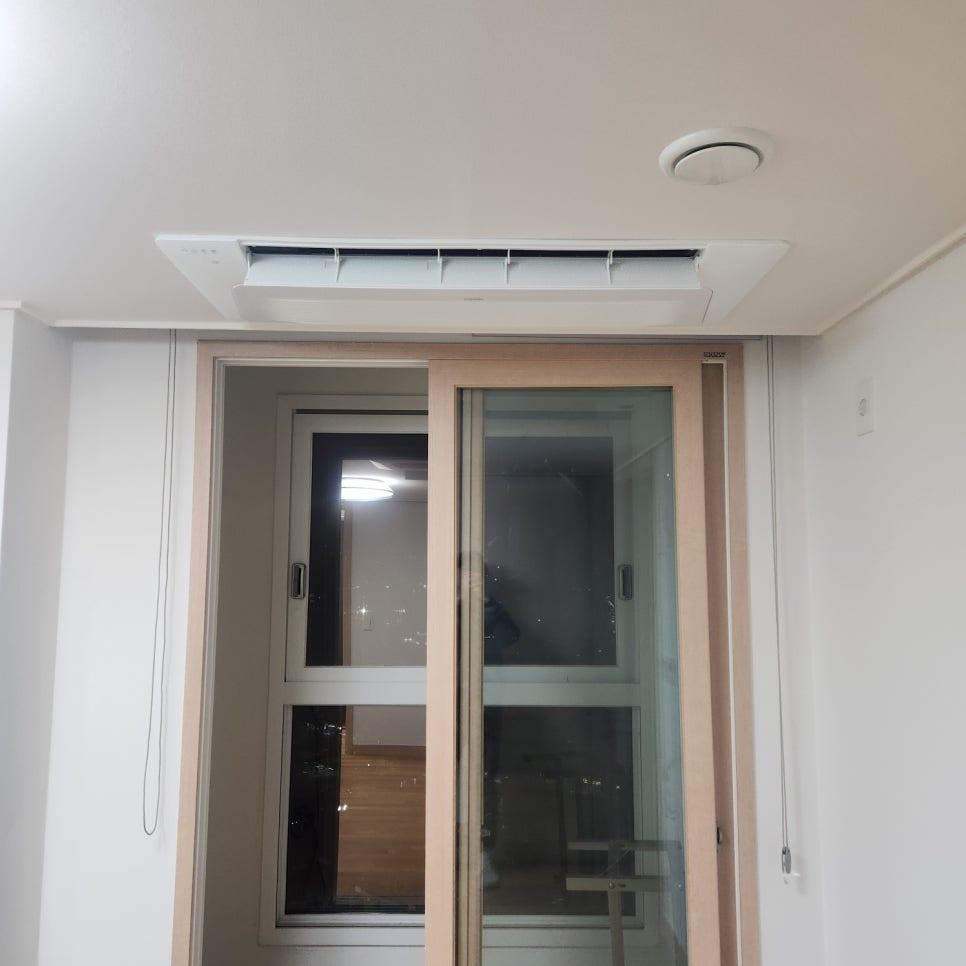

천장의 공기 순환기와 벽면 스위치, 그리고 유리문이 함께 보이는 공간입니다. 기기 설치 후 천장 마감재와의 단차를 줄여 평탄하게 맞추는 작업이 진행되었으며, 문틀과 기기 사이의 간격을 충분히 확보했습니다.

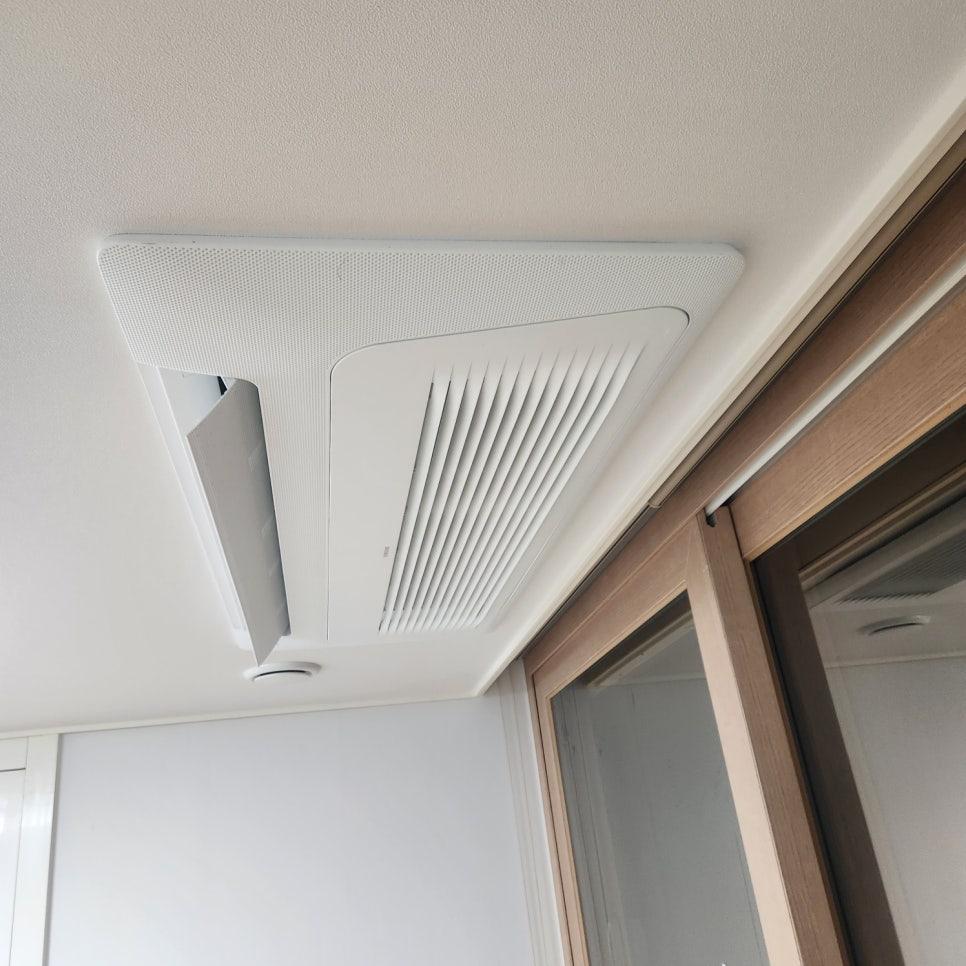

천장에 설치된 흰색 통풍 장치와 나무 티타늄 도어의 유리 패널이 마감된 모습입니다. 기기 외관이 천장 색상과 이질감 없이 어우러지도록 배치되었으며, 도어 프레임과의 간섭 없이 설치가 완료되었습니다.

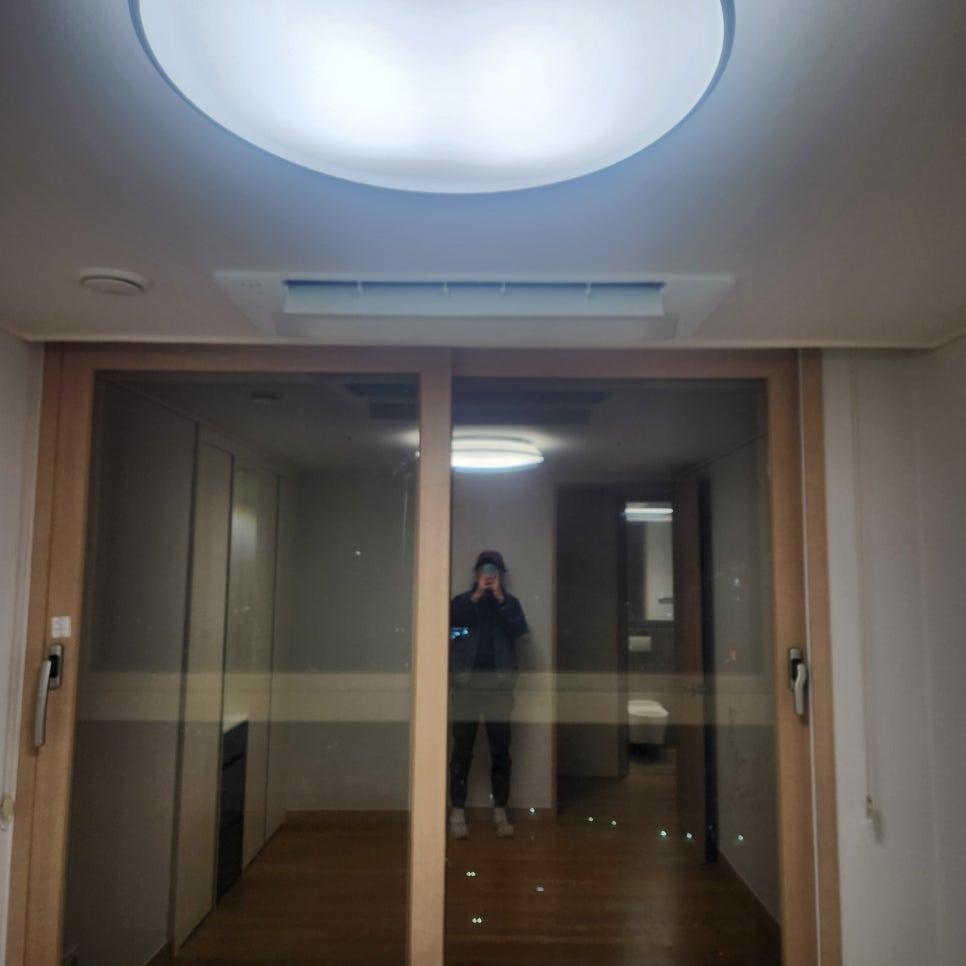

복도 공간의 유리문과 천장 조명, 바닥 마루가 보입니다. 시스템 에어컨 시공 시에는 천장 도배지와 바닥재가 손상되지 않도록 보양 작업을 선행하며, 배관이 지나가는 경로를 따라 천장 내부의 간섭물을 정리하는 과정이 포함됩니다.

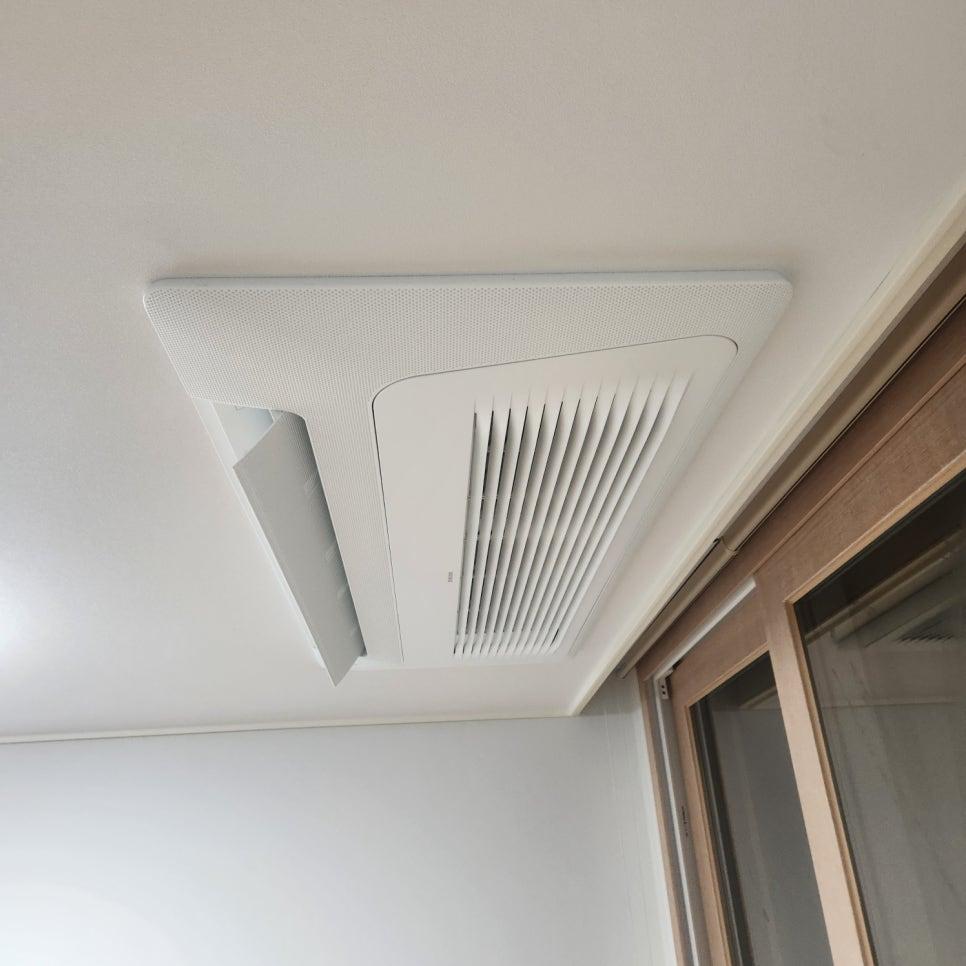

흰색 통풍 장치와 목재 프레임 창호가 인접한 모습입니다. 창호 주변은 결로가 발생하기 쉬운 지점이므로 배관의 단열 처리를 더욱 세심하게 진행하여 온도 차로 인한 습기 발생 가능성을 낮추는 것이 핵심입니다.

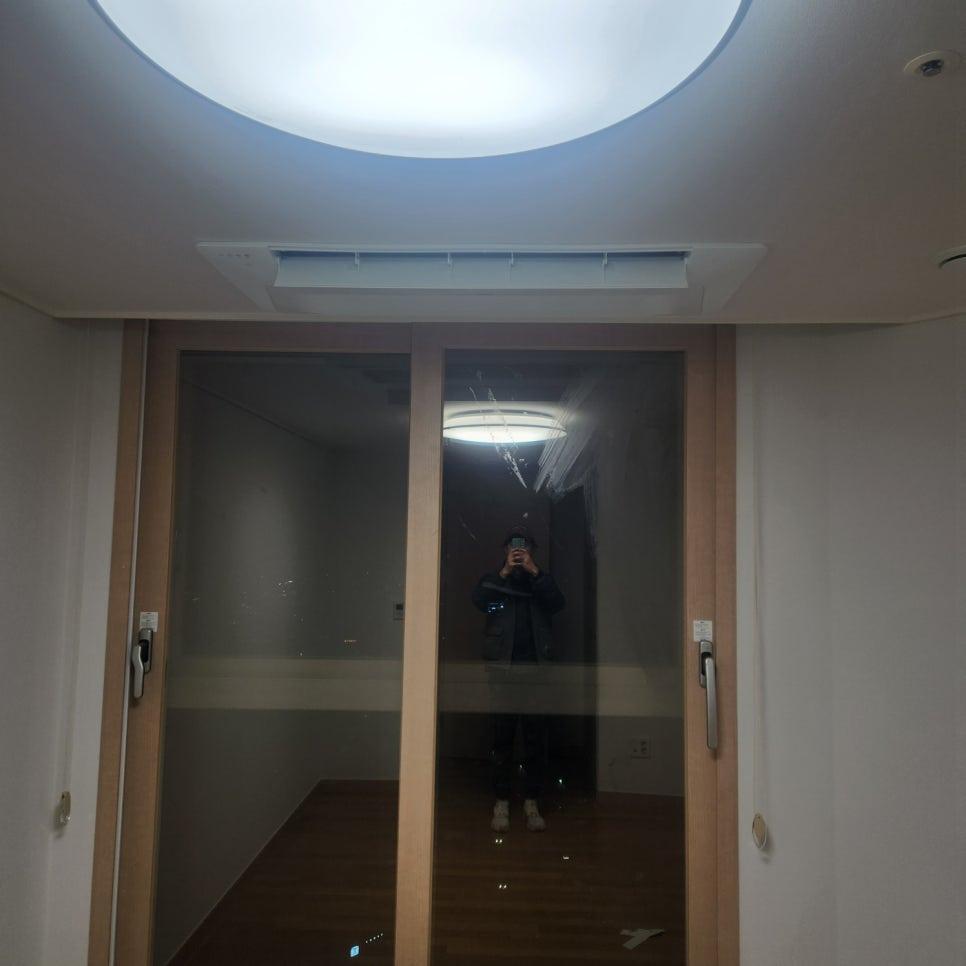

원형 조명과 에어컨이 설치된 천장 모습입니다. 조명 기구와 에어컨 실내기의 위치가 겹치지 않도록 설계 단계에서 좌표를 설정했으며, 유리문을 통해 내부 바닥의 목재 패턴과 조화롭게 배치된 것을 확인할 수 있습니다.

실외기 설치 공간이 제한적인 고층 아파트 환경에서는 한 대의 실외기에 여러 대의 실내기를 연결하는 다분기 방식의 설계가 필요합니다. 또한 시공 후 1년 무상 점검과 더불어 시공 관련 문제는 5년간 무상 A/S를 지원하는 조건으로 작업이 이루어졌습니다.

이번 현장은 거실과 각 방에 독립적인 냉방 제어가 가능하도록 배관을 설계하고 천장 매립형으로 마감했습니다. 실외기 한 대로 여러 대의 실내기를 연결해 공간 효율을 높인 상태입니다.

아너스빌위즈처럼 실외기실 공간이 협소한 곳이라면 다분기 설계와 정밀한 배관 경로를 먼저 확인해 보세요.
