평택 센트럴자이 3단지 아파트의 냉난방 시스템 구축 현장입니다. 안녕하세요. 입주 전 거실과 각 방의 구조를 분석해 실내기와 실외기 위치를 설계한 작업입니다.

천장 매립형 에어컨을 계획할 때 배관 경로와 실외기 소음 문제를 어떻게 처리할지 고민하게 되죠. 어떤 설계 기준을 적용해 시공했는지 순서대로 짚어볼게요.

벽면 타일이 마감된 공간에 작업 표시를 위한 파란색 배경판과 숫자 '2'가 적힌 표식을 부착했습니다. 시공 위치를 명확히 구분해 두어야 오차 없이 장비를 배치할 수 있기 때문입니다. 기초 단계부터 위치를 지정해 작업 효율을 높였습니다.

천장의 타공 부위를 흰색 테이프로 보양하고 검은 전선과 조명을 배치한 모습입니다. 나무 테두리의 슬라이딩 도어가 있는 공간의 천장 속으로 배관과 배선이 지나가게 됩니다. 매립형 시공은 천장 내부의 간섭물을 미리 파악하는 것이 중요합니다.

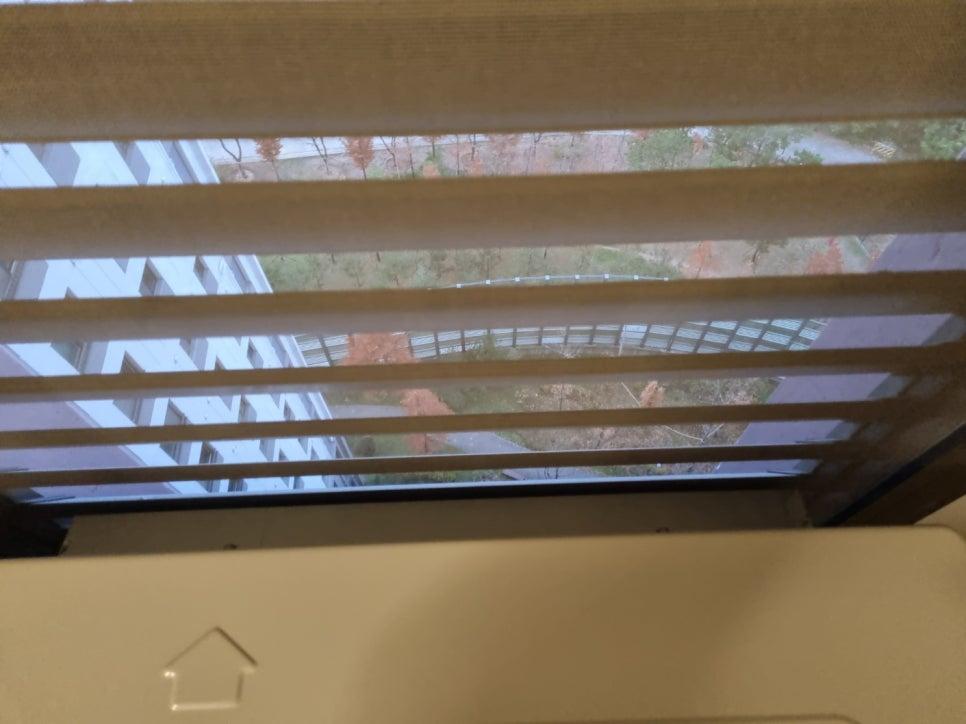

창문 외부의 건물과 나무가 보이는 블라인드 근접 촬영 사진입니다. 실내기 위치를 잡을 때 창호와의 거리와 공기 흐름을 고려해야 합니다. 외부 환경과 내부 배관 경로를 함께 확인하며 설계를 진행했습니다.

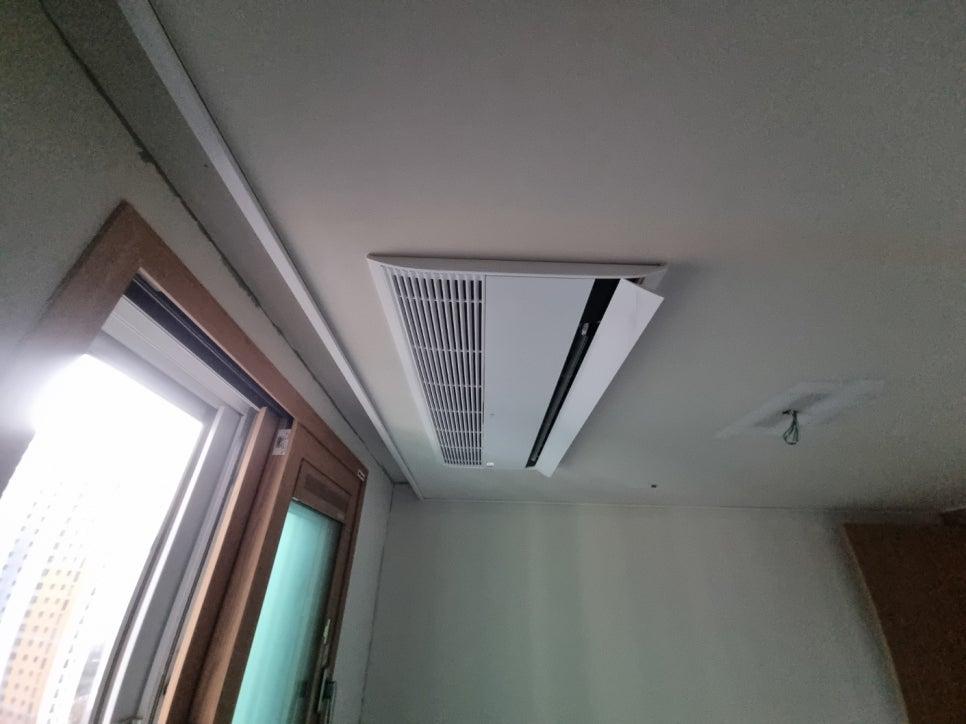

천장에 실내기가 설치된 모습이며 창문과 문이 함께 보입니다. 거실 중앙에 배치해 공기가 고르게 분산되도록 설계했습니다. 넓은 공간의 냉난방 효율을 위해 기기의 위치 선정이 핵심입니다.

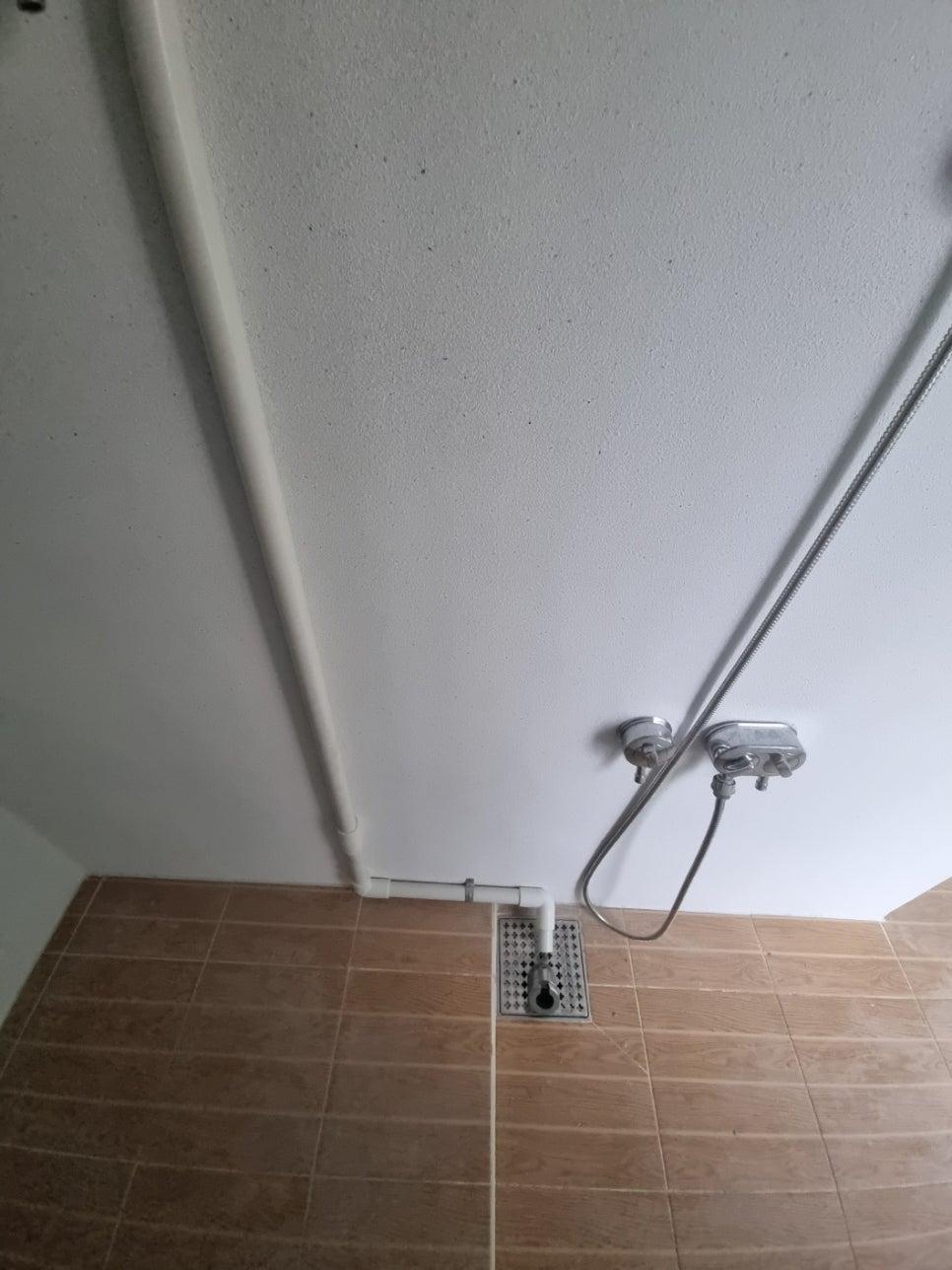

흰색 벽면과 갈색 타일 바닥이 보이며 수도관과 수전 장치가 노출된 공간입니다. 에어컨 응축수를 배출하는 드레인 배관은 물이 잘 흐르도록 구배를 잡는 것이 중요합니다. 배수 시설이 있는 지점과 연결하여 누수 가능성을 줄였습니다.

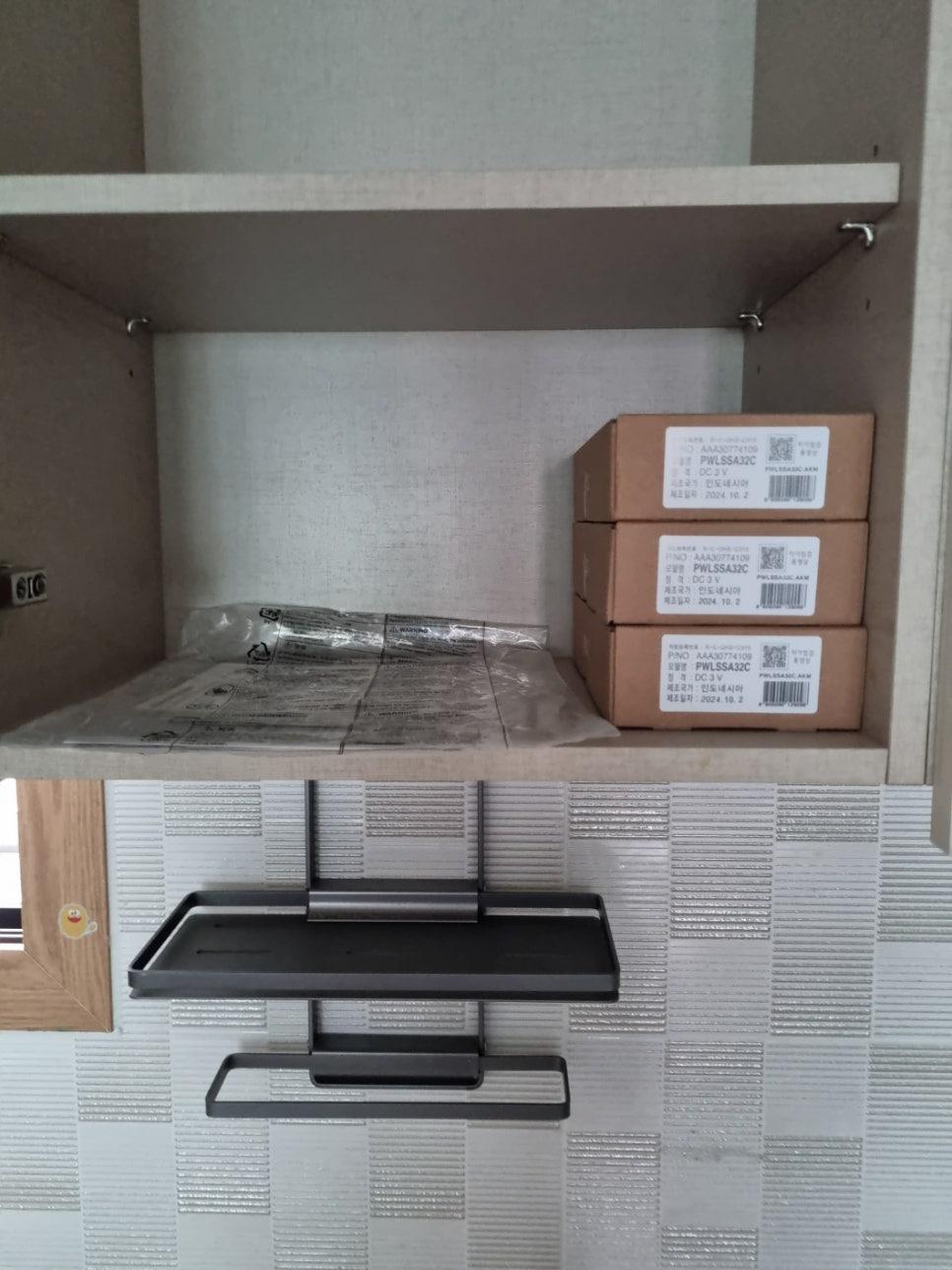

주방 상단 선반과 하단 벽면의 금속 선반이 설치된 상태입니다. 주방 공간의 경우 조리 시 발생하는 열기와 습기가 많으므로, 이를 고려한 공기 순환 경로를 확보해야 합니다. 가구 배치와 간섭이 없도록 라인을 잡았습니다.

LG전자 제품 라벨과 QR 코드가 부착된 표면입니다. 정품 자재 사용 여부를 확인하고 기기 고유 번호를 기록하는 과정입니다. 추후 유지보수와 A/S를 위해 정확한 제품 정보를 매칭해 두었습니다.

제품 라벨에 '자이언트솔루션', '평택센트럴자0', '추가냉매 750g' 등의 텍스트가 명시되어 있습니다. 현장 상황에 맞춰 추가 냉매량을 정확히 투입해야 냉난방 성능이 제대로 나옵니다. 수치 기반의 정밀한 충전 작업이 이루어졌습니다.

천장에 공기 조절 장치가 설치된 모습이며 창문이 인접해 있습니다. 침실과 같은 공간은 바람이 머리 쪽으로 직접 닿지 않도록 위치를 조정했습니다. 사용자의 생활 패턴을 반영한 맞춤형 배치입니다.

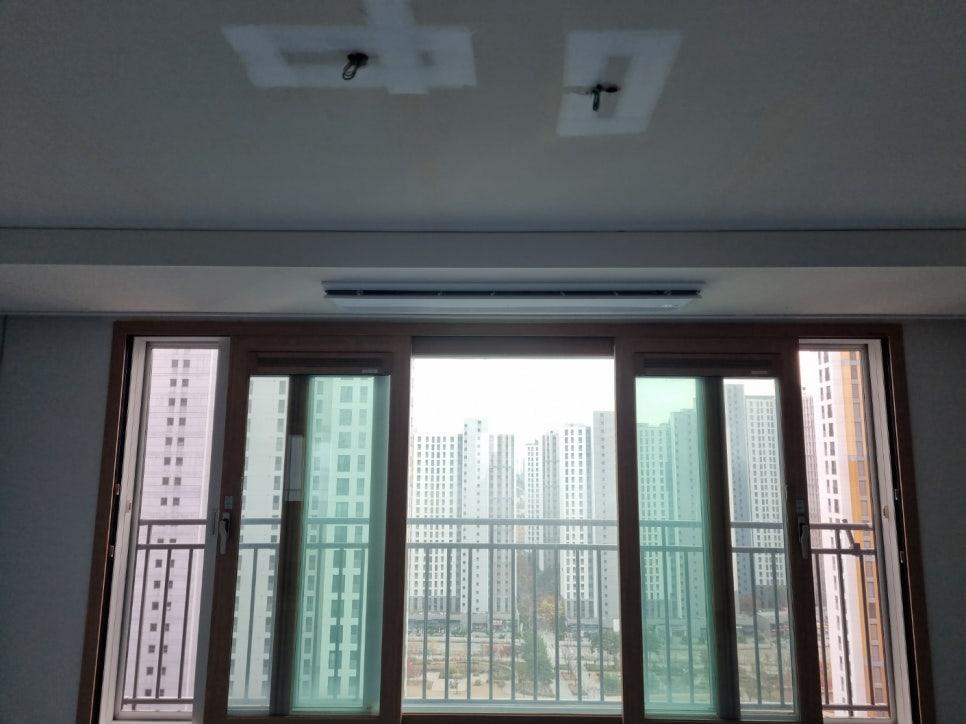

여러 개의 유리 패널로 구성된 창호와 천장의 공기 순환 장치가 보입니다. 창호 근처는 외부 온도 영향이 크기 때문에 단열 처리가 특히 중요합니다. 배관이 지나가는 지점의 기밀성을 높여 결로를 방지했습니다.

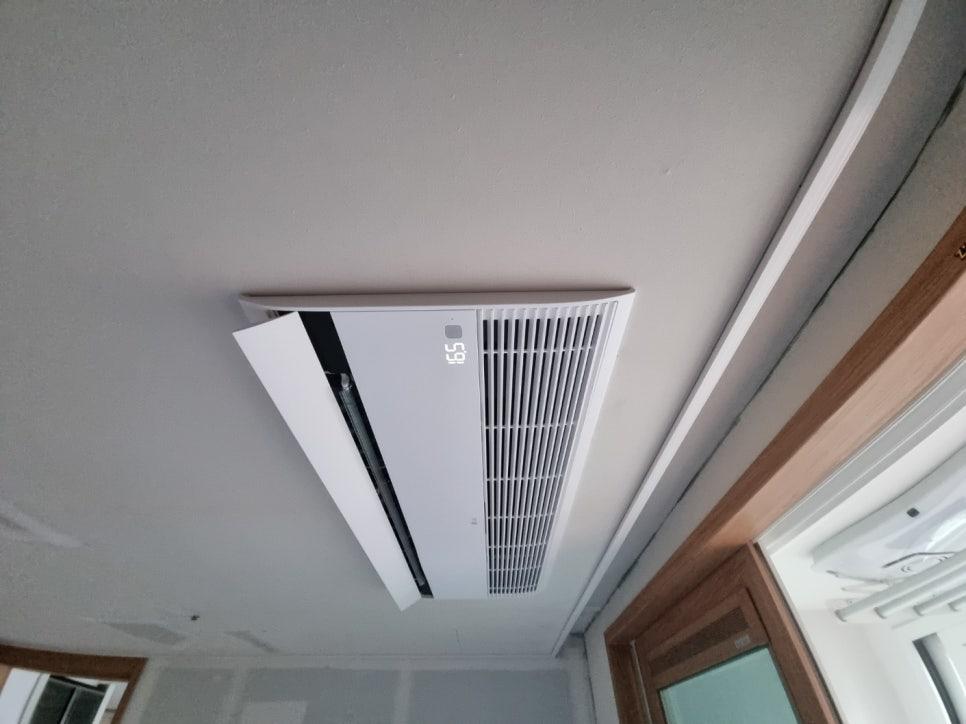

천장 공기청정기와 벽면 도어 프레임이 보이는 공간입니다. 전기 배선은 모두 벽 속으로 매립하여 외부 노출을 없앴습니다. 인테리어의 정돈된 상태를 유지하면서 전력 공급의 안정성을 확보한 작업입니다.

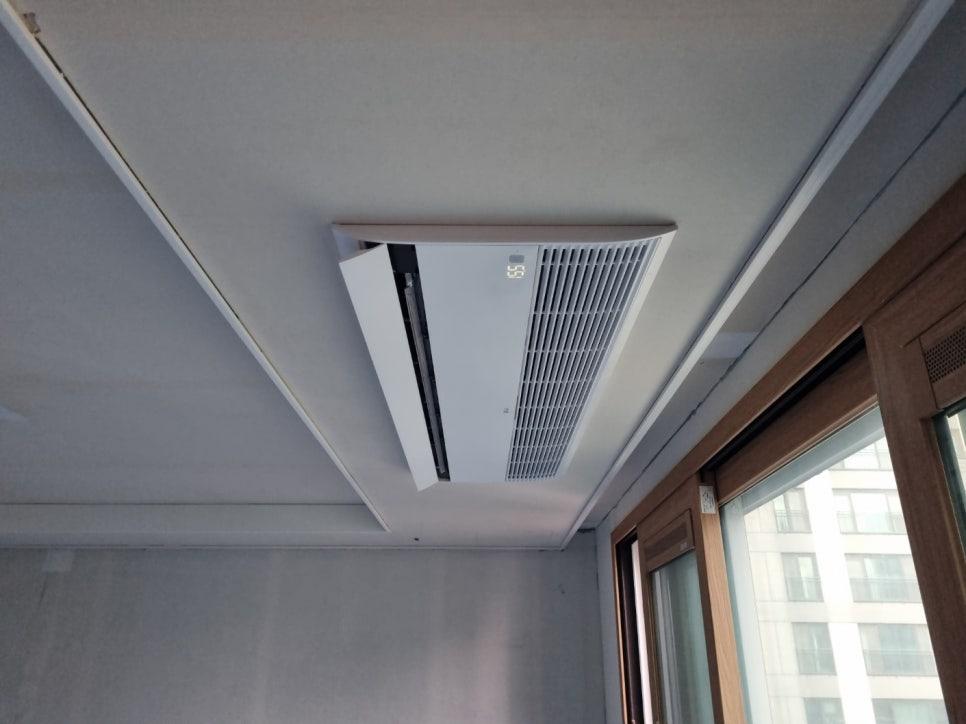

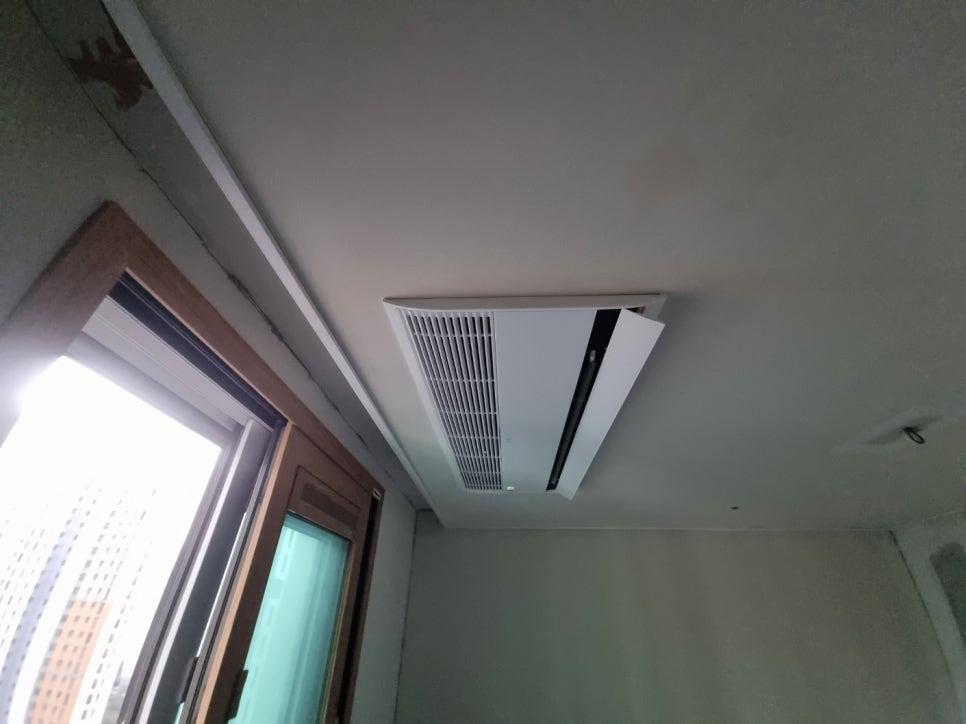

천장 공기 조절 장치가 창호와 가깝게 설치된 모습입니다. 배관 길이를 최소화하고 굴곡을 줄여 냉매 순환이 원활하도록 설계했습니다. 고급 단열재로 배관을 꼼꼼히 감싸 결로 현상을 방지하는 공정을 거쳤습니다.

실외기 설치 시에는 방진 패드를 사용하여 진동이 건물 구조로 전달되는 것을 줄였습니다. 발코니의 통풍이 원활한 위치를 선정해 냉난방 효율을 고려한 배치입니다.

거실과 각 방에 천장 매립형 실내기를 배치하고, 배관과 배선을 벽체 및 천장 내부에 매립한 상태입니다. 모든 연결 지점의 작동 테스트를 통해 시스템의 안정성을 점검했습니다.

방진 패드와 고급 단열재를 사용해 진동과 결로를 관리한 이번 사례처럼, 설치 환경에 맞는 자재를 먼저 확인해 보세요.
