공실 상태에서 진행한 배관 경로 최적화와 진공 압력 테스트 | 오송역 로제비앙그랜드센텀

청주 오송역 로제비앙그랜드센텀 신축 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 공실 상태에서 진행된 작업으로, 가구와 짐이 없는 환경 덕분에 배선과 배관 경로를 정밀하게 설계할 수 있었습니다.

천장 내부의 복잡한 설비를 다룰 때는 어디서부터 손을 대야 할지 막막할 때가 있죠. 어떤 순서로 배관을 잡고 전기 작업을 진행했는지 그 과정을 따라가 볼게요.

천장에는 스카이라이트와 공기순환기가 배치되어 있으며 벽면과 슬라이딩 도어가 보입니다. 신축 현장은 초기 설계 단계부터 실내기와 실외기의 위치를 최적화하는 것이 중요합니다. 그래야 나중에 유지보수가 수월하고 냉방 효율을 높일 수 있기 때문입니다.

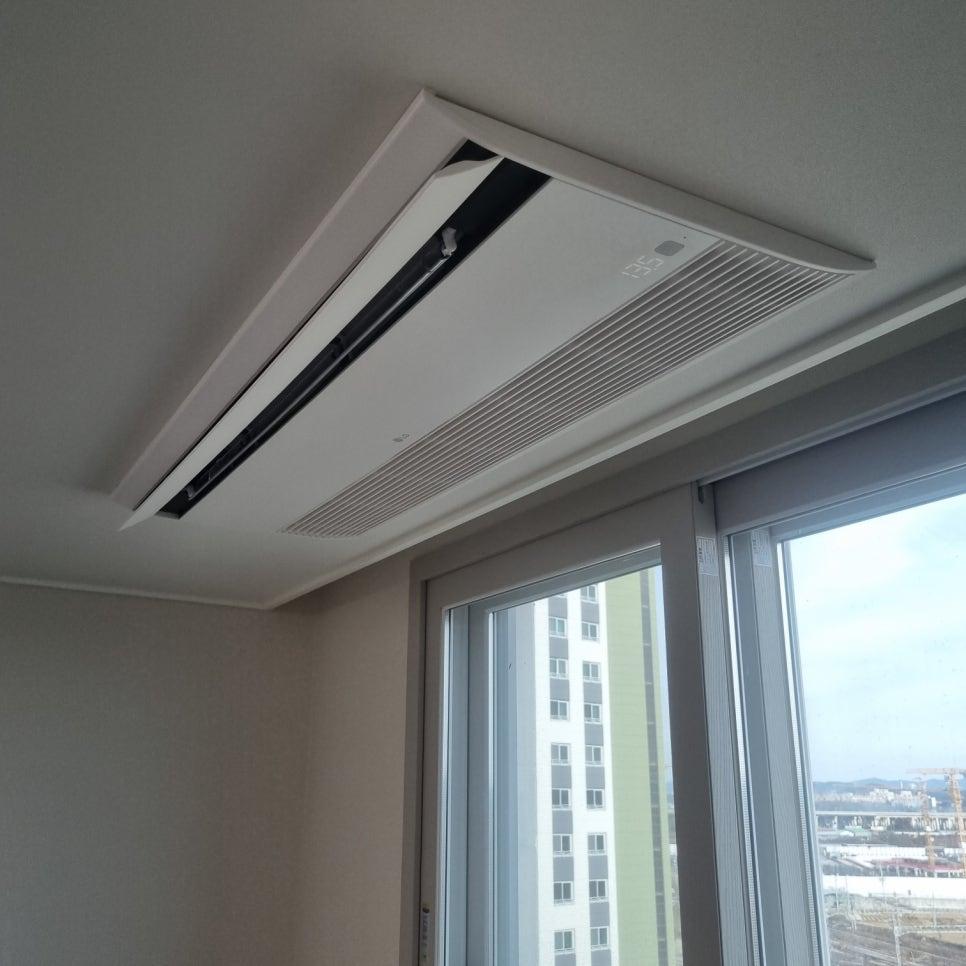

창문 근처 천장에 공기 조절 장치가 설치된 모습입니다. 공실 상태에서는 작업 공간이 넓어 방해 요소 없이 시공에 집중할 수 있습니다. 덕분에 배관의 꺾임이나 굴곡을 최소화하여 냉매 흐름을 원활하게 만드는 작업이 가능했습니다.

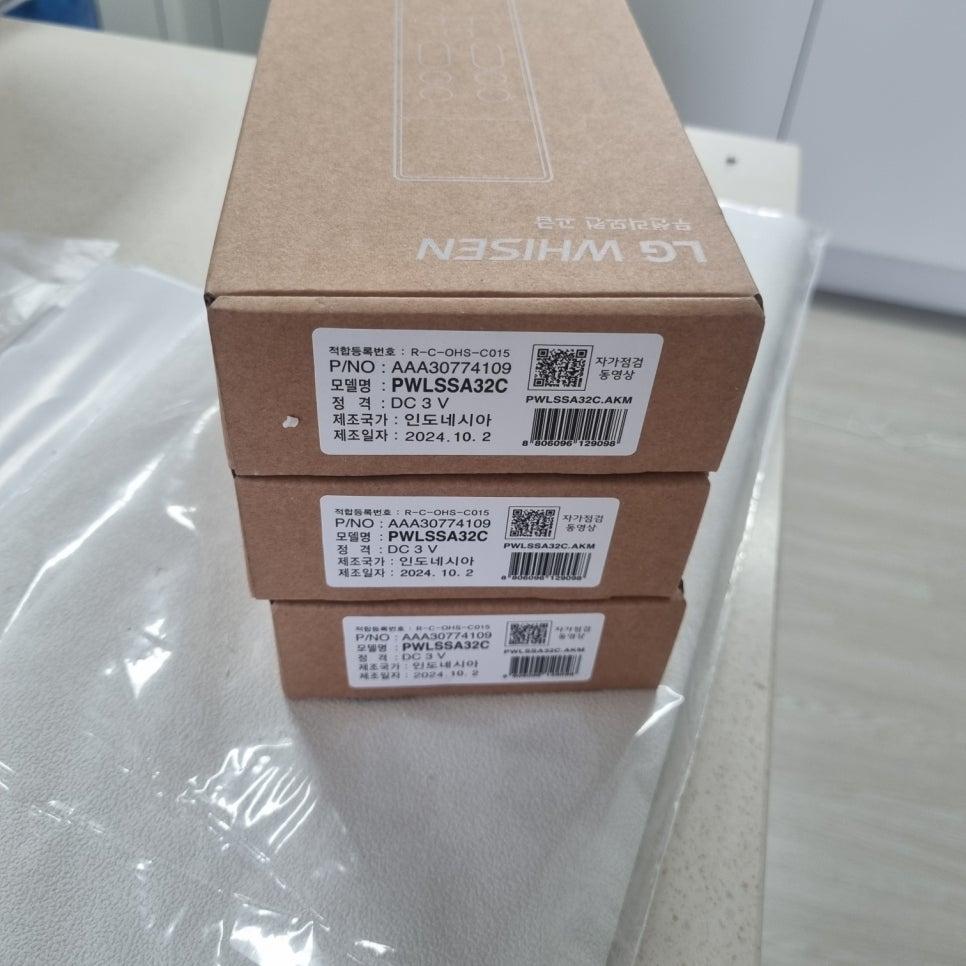

현장에 반입된 자재 상자들이 겹쳐져 있습니다. 시스템 에어컨은 고가의 정밀 기기인 만큼 자재의 상태를 먼저 확인하고 배치하는 과정이 필요합니다. 제품의 모델명과 수량을 대조하여 누락 없이 준비한 뒤 본격적인 설치에 들어갔습니다.

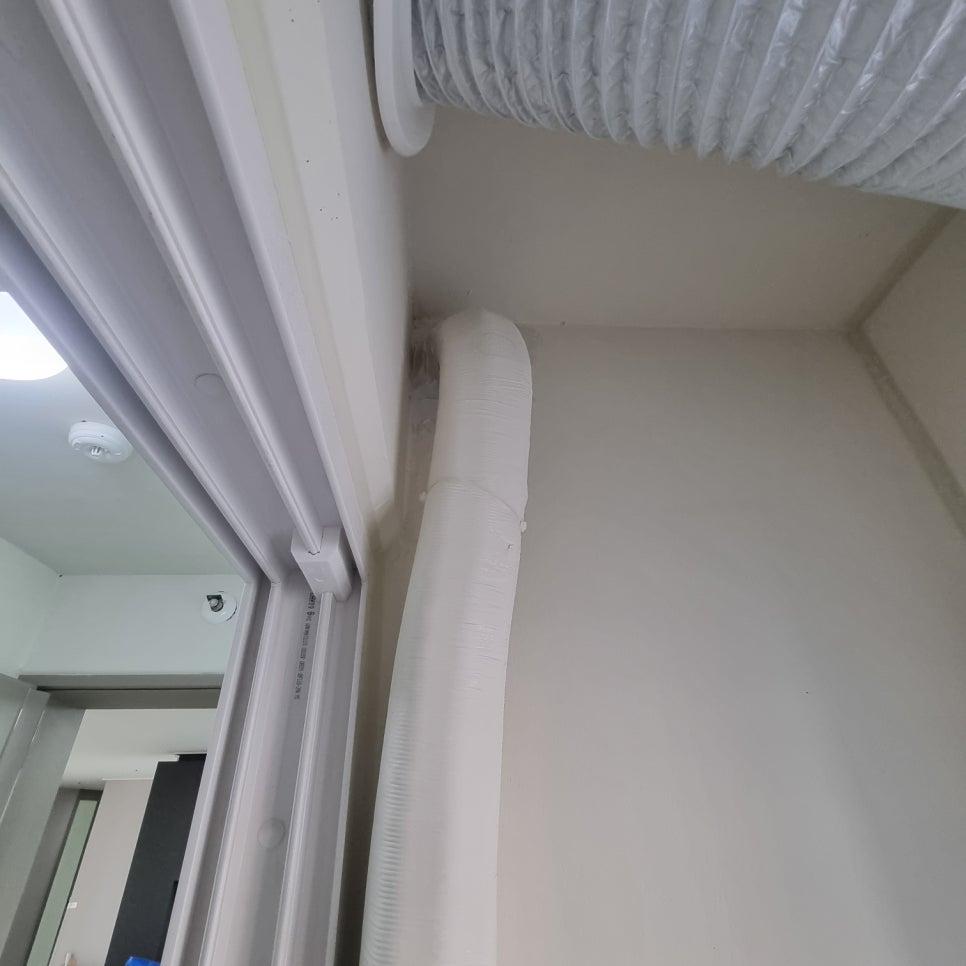

천장과 벽면에 부착된 흰색 통풍관과 프레임 구조물이 보입니다. 배관 작업은 장기적인 성능과 직결되는 가장 핵심적인 공정입니다. 결로 발생을 방지하기 위해 밀폐성을 철저히 확인하며 경로를 잡았습니다.

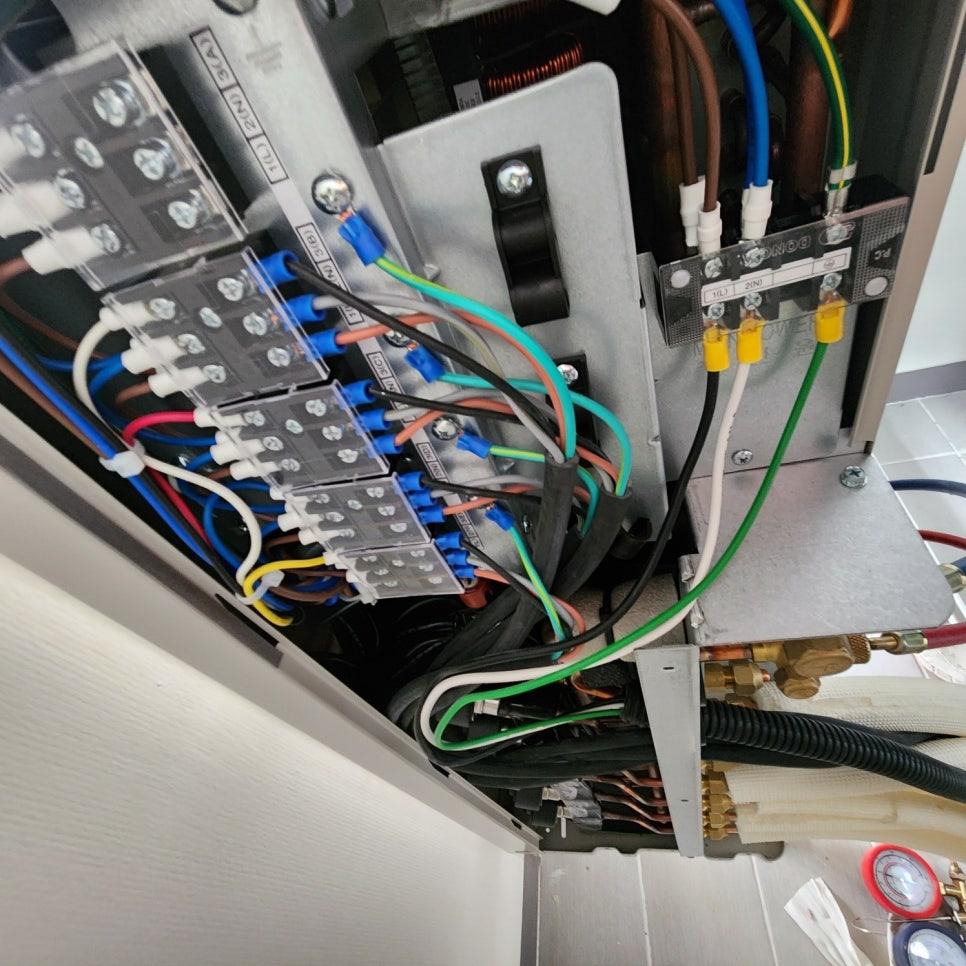

다양한 색상의 전선과 접합기, 콘덴서가 연결된 전기 설비의 모습입니다. 에어컨은 고출력 전력을 사용하는 기기이므로 체계적인 배선 설계가 필수적입니다. 전선 간의 간섭을 줄이고 접합부를 명확히 처리하여 전기적 안정성을 확보했습니다.

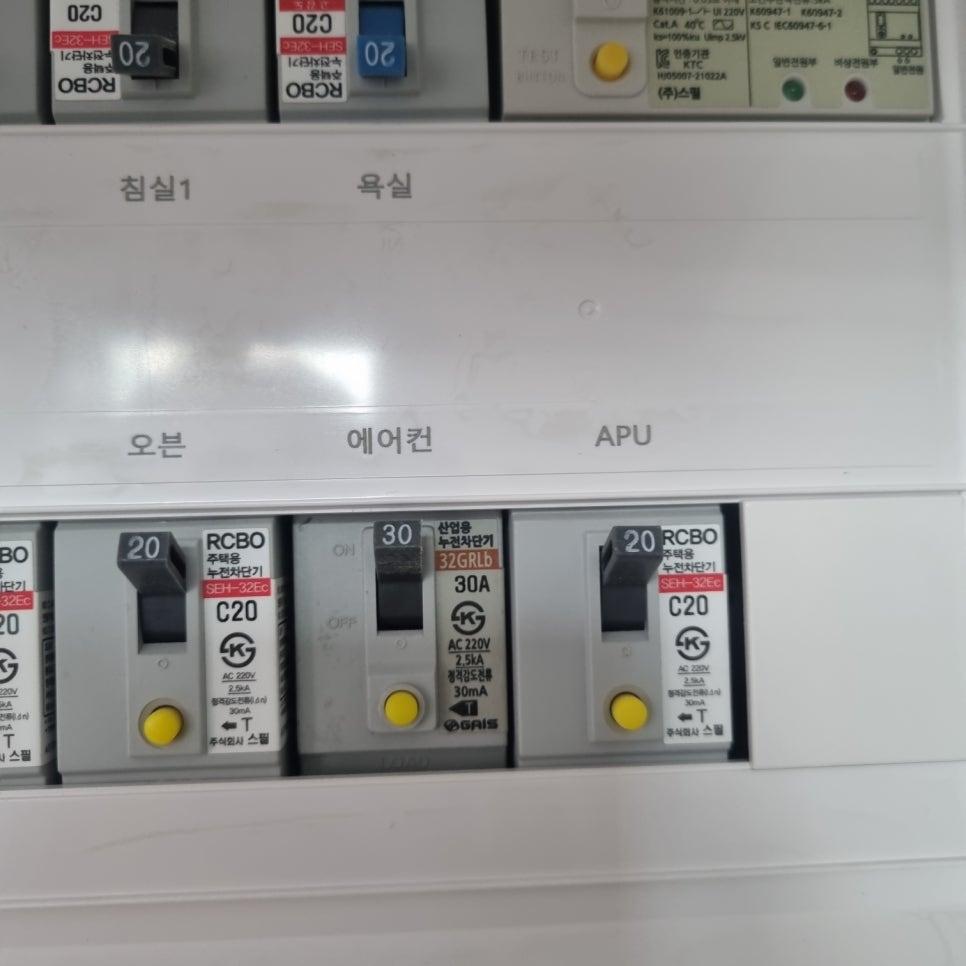

전기 박스 내부에 RCBO와 30A 보안기가 설치되어 있습니다. 화재 위험 요소를 제거하기 위해 회로를 체계적으로 정리하는 과정입니다. 각 방마다 독립적으로 에어컨을 제어할 수 있도록 시스템을 구축하여 에너지 효율을 고려했습니다.

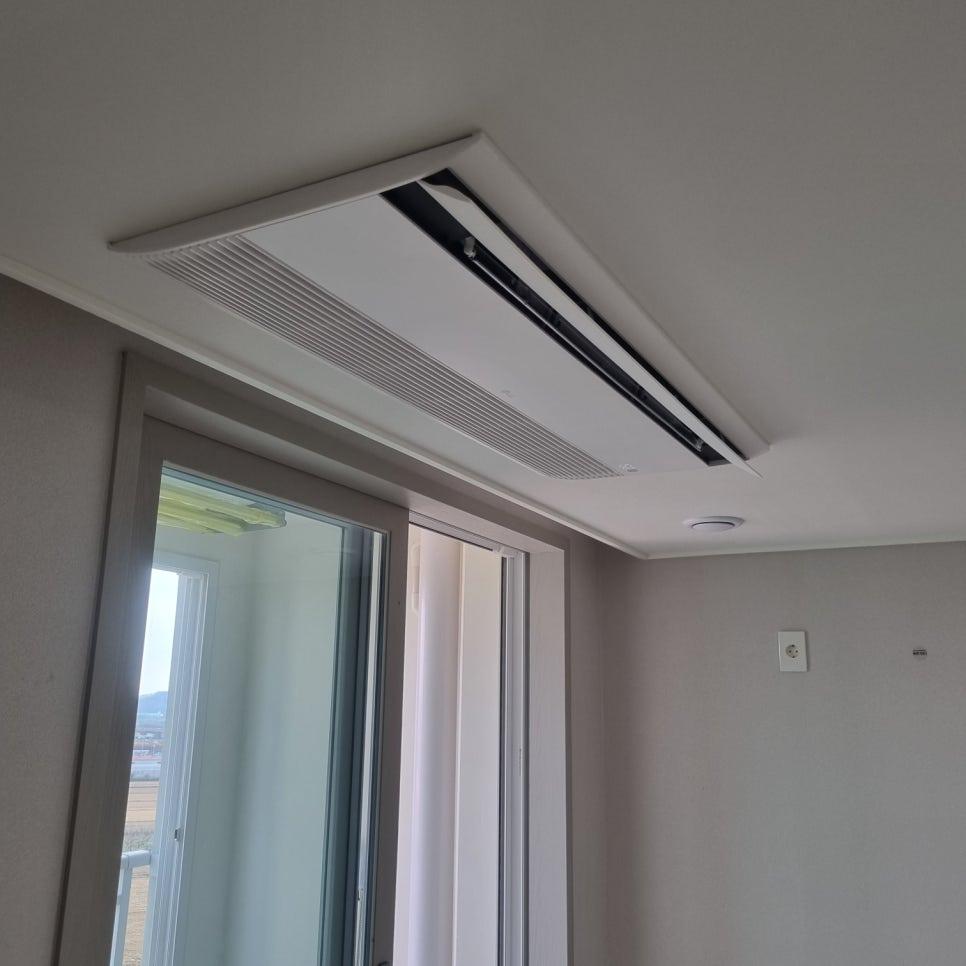

천장의 공기 순환기와 창문이 보이는 실내 전경입니다. 배관 연결 후에는 진공 압력 테스트를 실시하여 내부의 공기와 습기를 완전히 제거했습니다. 이 과정이 생략되면 냉매 순환에 방해가 되어 냉방 성능이 떨어질 수 있습니다.

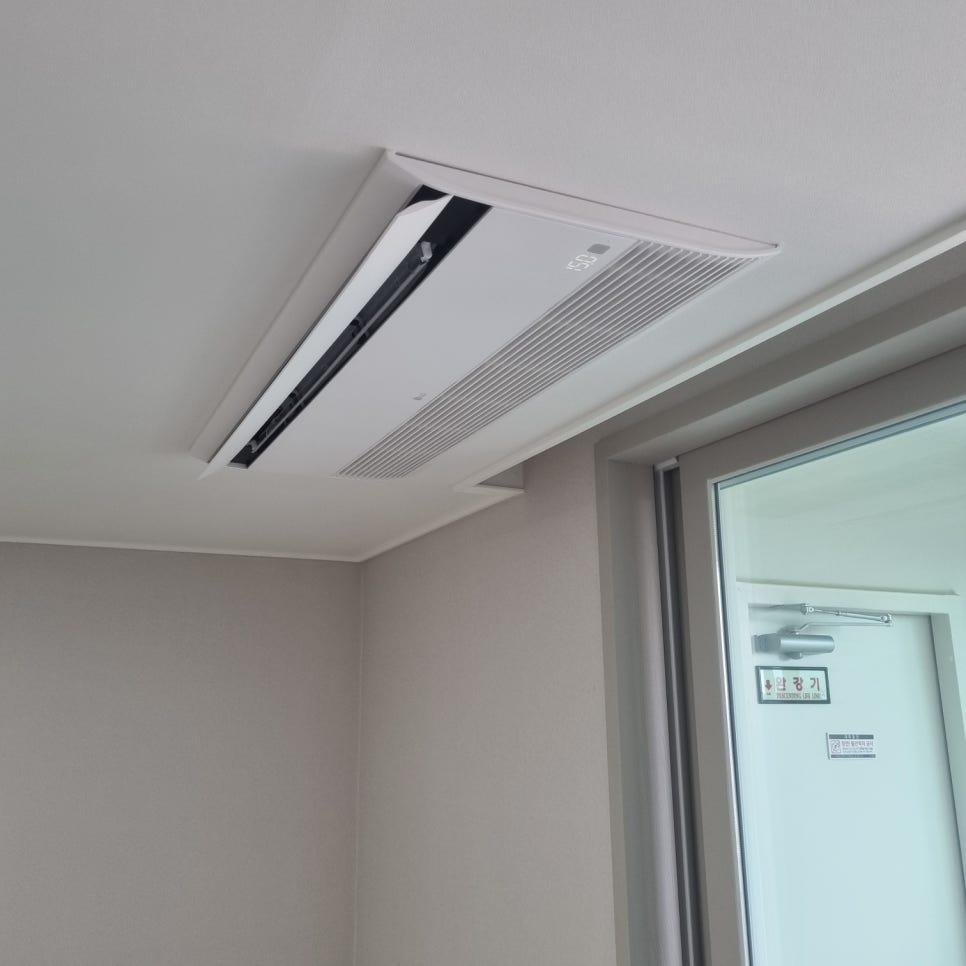

벽면과 창문 근접 부분에 공기 조절 장치가 배치되었습니다. 실외기 설치 공간이 넉넉하게 확보된 설계 덕분에 기기 배치가 수월했습니다. 실외기의 위치는 열 방출 효율에 영향을 주므로 최적의 지점을 선정해 거치했습니다.

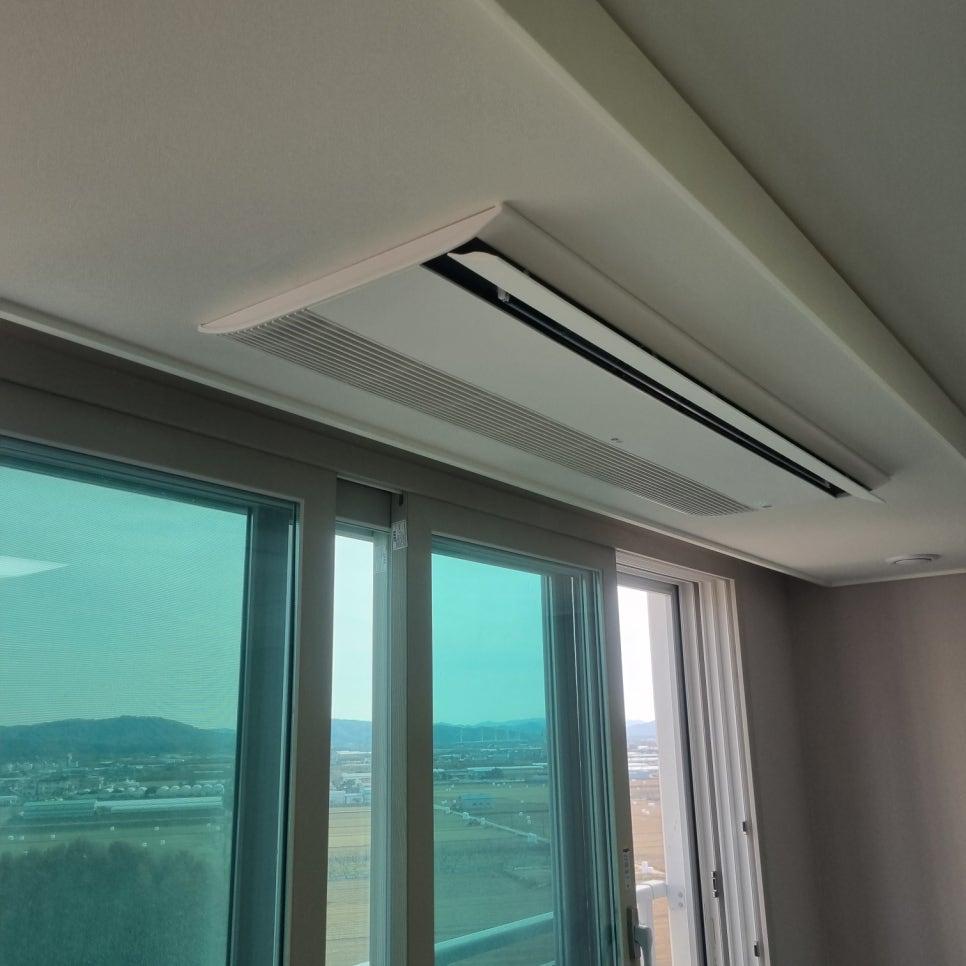

푸른색 반사 필름이 붙은 창문 너머로 외부 풍경이 보이며 천장에는 공기 순환기가 있습니다. 냉매 충전 단계에서는 적정량을 정밀하게 주입하는 것이 관건입니다. 냉매가 과하거나 부족하면 에너지 소비가 늘어나므로 신중하게 점검하여 완료했습니다.

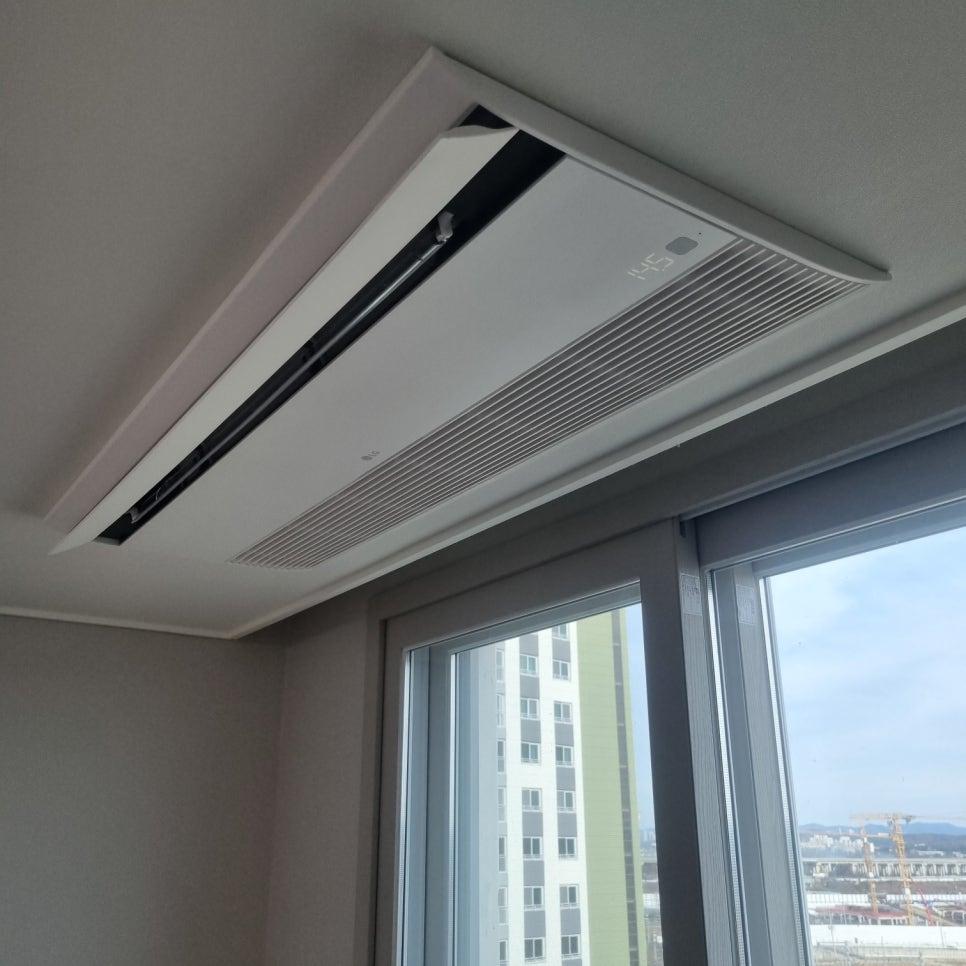

천장의 공기 조절 장치와 창문이 보이는 공간입니다. 모든 설치가 끝난 후에는 공사 중 발생한 먼지와 이물질을 제거하는 청소 과정을 거쳤습니다. 공실 상태의 현장은 마감 청소 후의 상태가 더욱 명확히 드러납니다.

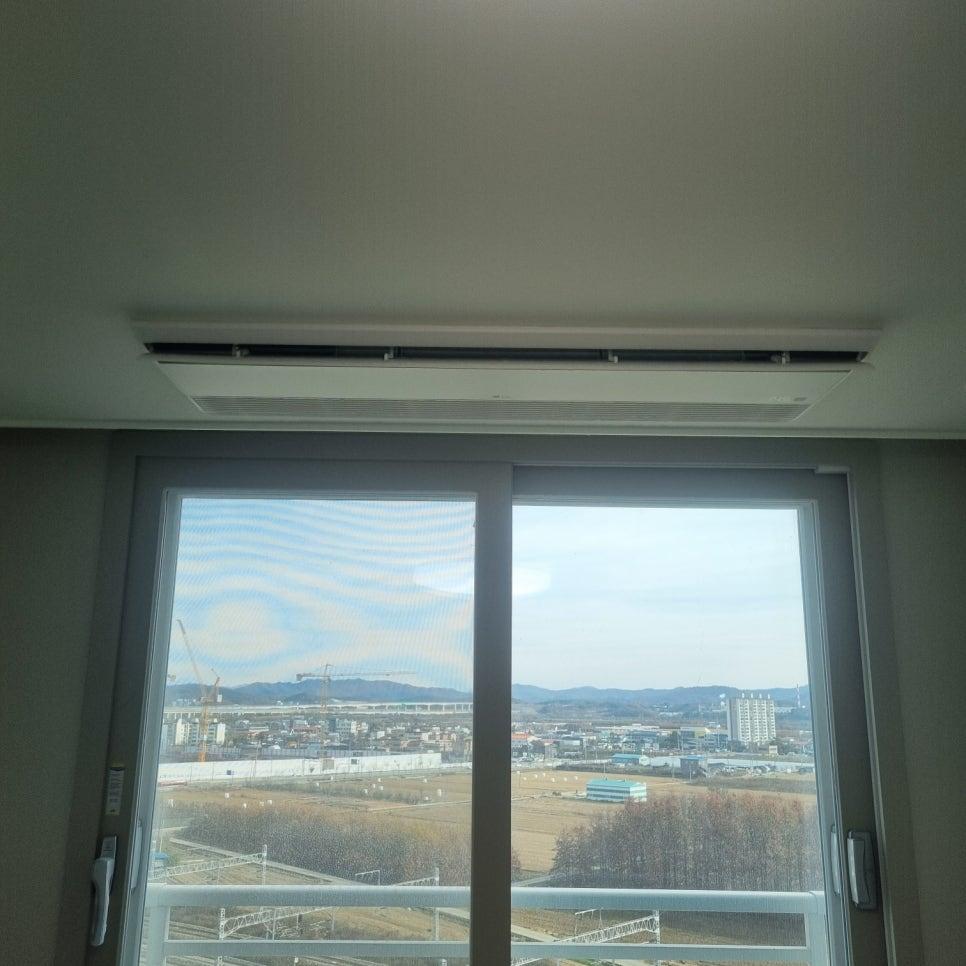

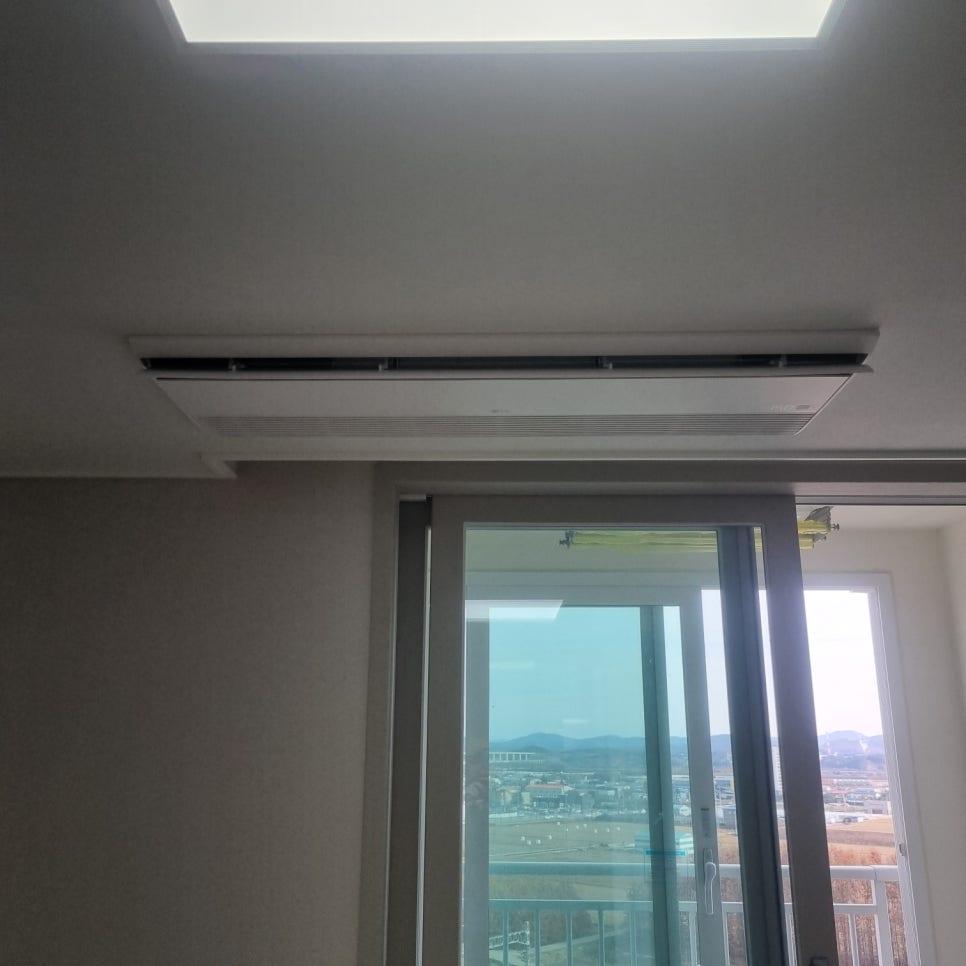

창호 근접 샷으로 외부의 건물과 크레인이 보이며 천장에는 공기순환기가 설치되어 있습니다. 신축 아파트의 경우 천장 속 공간의 높이와 구조를 정확히 파악해야 실내기 단차 없이 마감할 수 있습니다.

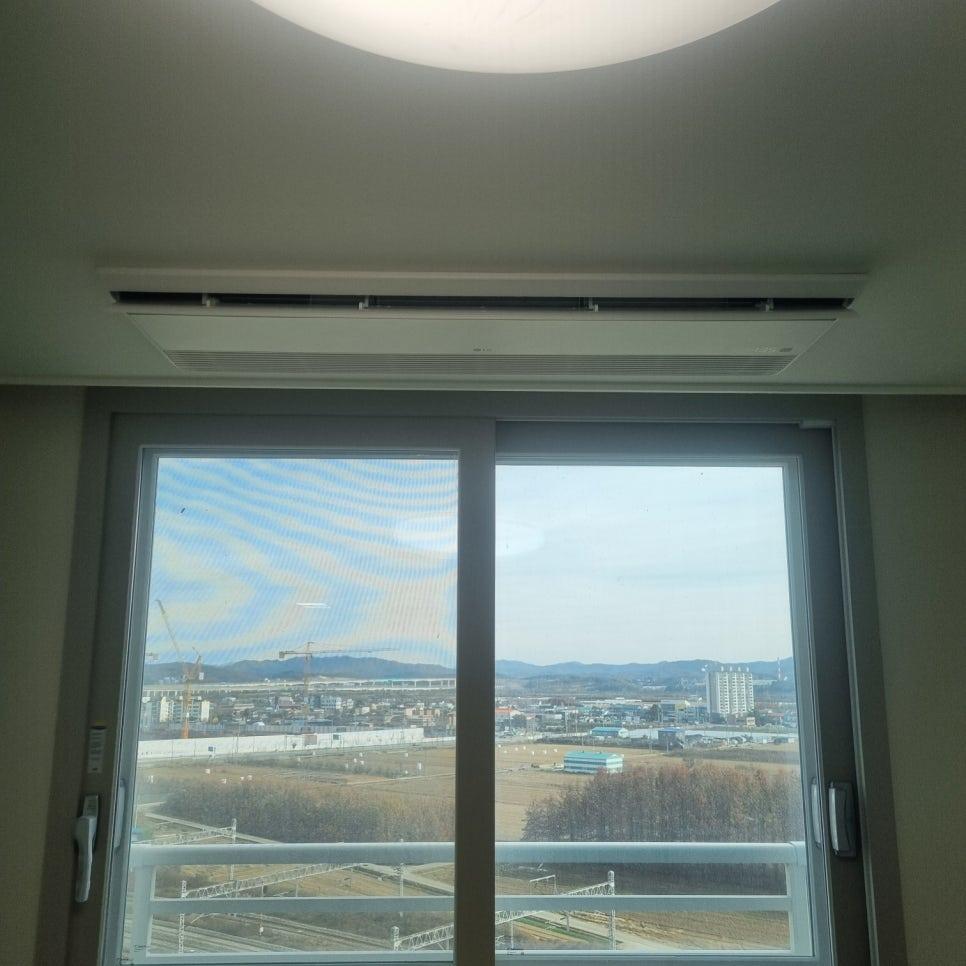

둥근 형광등과 공기순환기가 설치된 천장과 외부 풍경이 보입니다. 설치 완료 후에는 시운전을 통해 각 실내기의 작동 상태와 냉기 토출량을 확인하는 것으로 작업을 마무리했습니다.

신축 아파트 공실 상태에서 배관 경로 최적화, 진공 압력 테스트, RCBO 및 30A 보안기를 포함한 전기 배선 작업을 진행했습니다. 냉매 충전과 실외기 거치까지 모든 공정이 완료된 상태입니다.

적정량의 냉매 충전과 RCBO 및 30A 보안기 설치 같은 전기 설비의 정밀함이 시스템 에어컨의 성능을 결정합니다. 이 글에서 짚어본 시공 순서를 참고해 보세요.
