실외기 공간 부족을 해결한 다수 실내기 연결 설계 | 수원 모아미래도센트럴타운

수원 모아미래도센트럴타운 아파트의 냉난방 시스템 구축 현장입니다. 안녕하세요. 거실과 침실, 주방 등 공간별 특성에 맞춘 모델 선정과 배관 설계가 진행된 사례입니다.

천장 매립형 설비는 보이지 않는 배관의 경로와 연결 상태에 따라 성능 차이가 크게 납니다. 어떤 지점을 우선적으로 점검해야 할지 고민되는 경우가 많죠. 실제 시공 과정에서 어떤 설계를 적용했는지 순서대로 짚어볼게요.

벽면에 부착된 플레이트와 마감재가 보이는 공간에서 작업이 시작되었습니다. 시스템 에어컨은 천장 내부의 공간 확보가 필수적이기에, 설치 전 벽면과 천장의 구조를 먼저 파악하는 단계가 중요합니다.

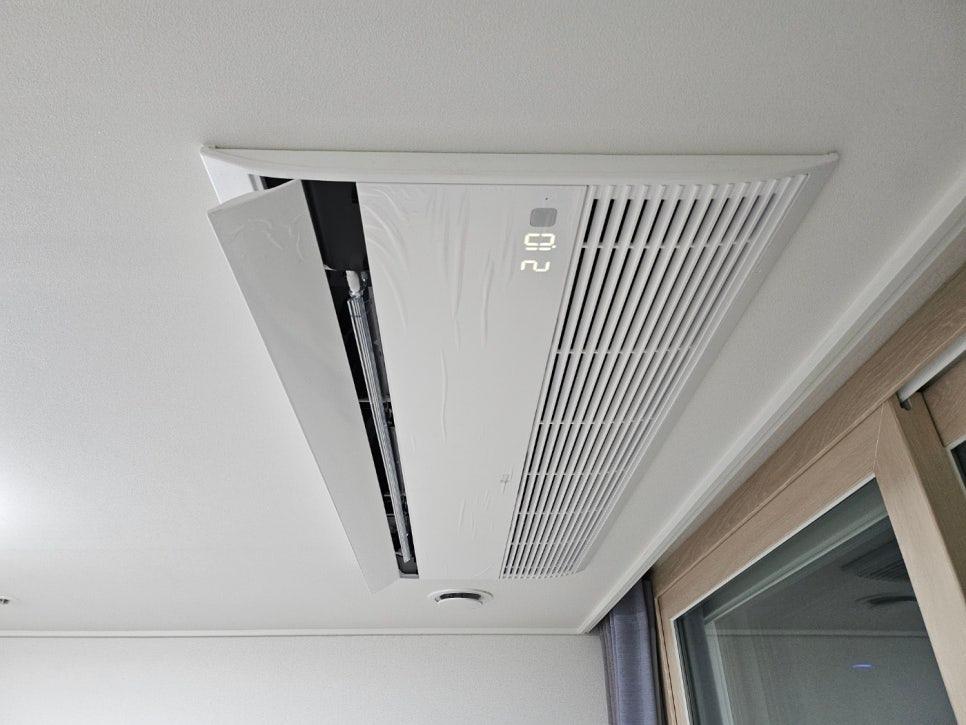

천장에 매립된 흰색 기기의 상부와 측면 마감이 드러납니다. 창호와 인접한 위치에 설치하여 공기 순환이 원활하도록 배치했으며, 천장 면과 기기의 단차가 없도록 밀착시켰습니다.

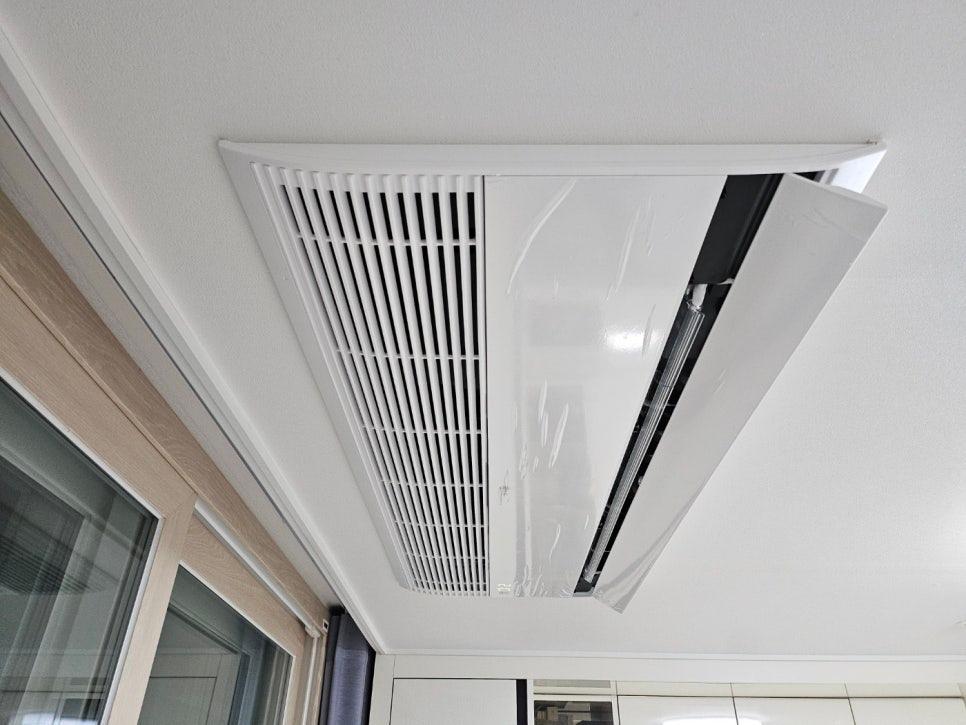

목재 패널과 유리창이 보이는 지점의 천장 설비 모습입니다. 공간의 크기와 용도에 맞는 모델을 선택해 매립함으로써 인테리어의 일관성을 유지하면서 냉난방 효율을 고려했습니다.

그런데 시스템 에어컨의 핵심은 기기 자체보다 이를 연결하는 배관의 정밀함에 있습니다.

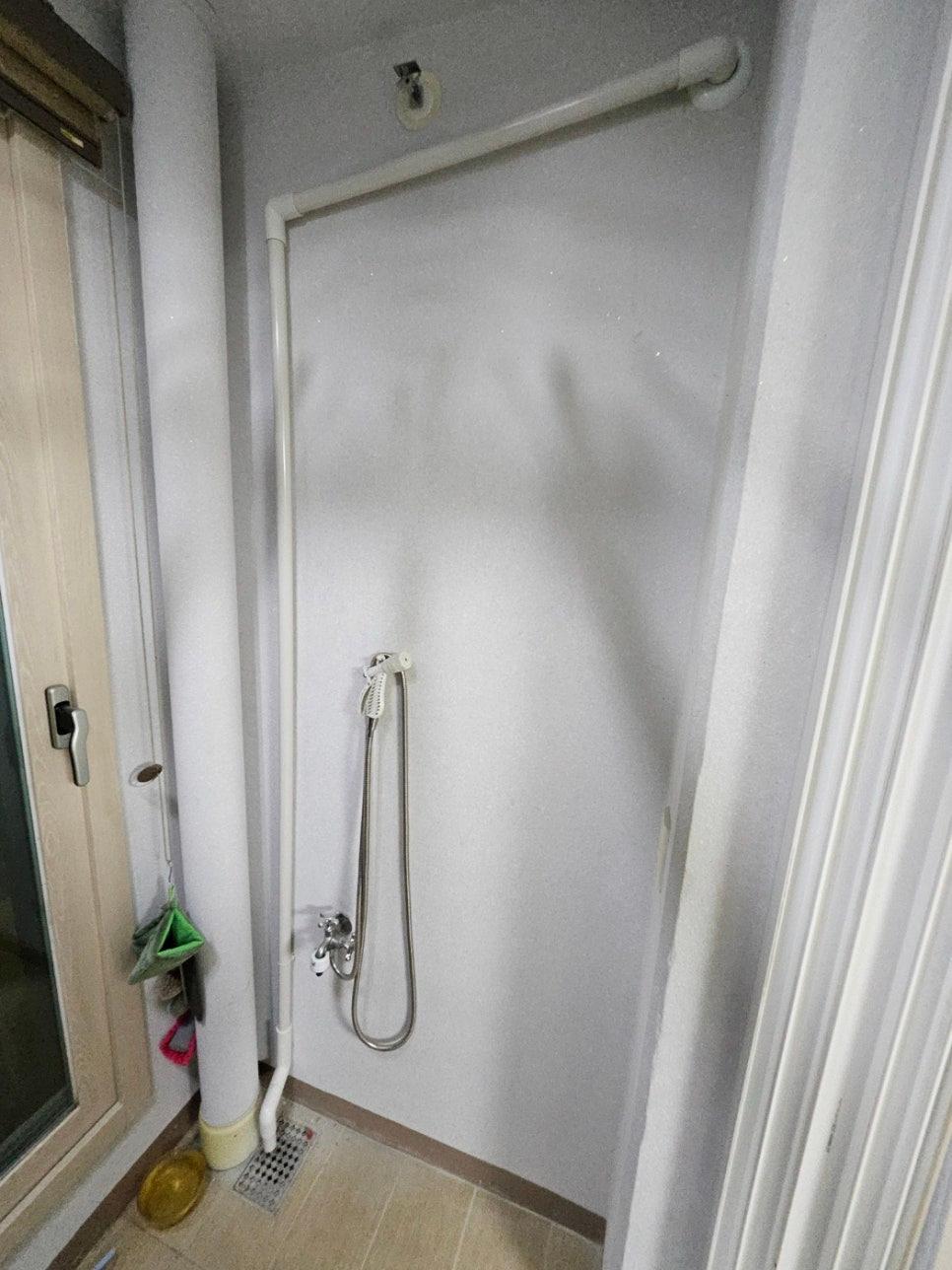

욕실 벽면의 샤워 설비 근접부 작업 과정입니다. 냉난방 배관이 지나가는 경로에 다른 설비와의 간섭이 없는지 확인하며 배관 라인을 잡는 과정이 포함되었습니다.

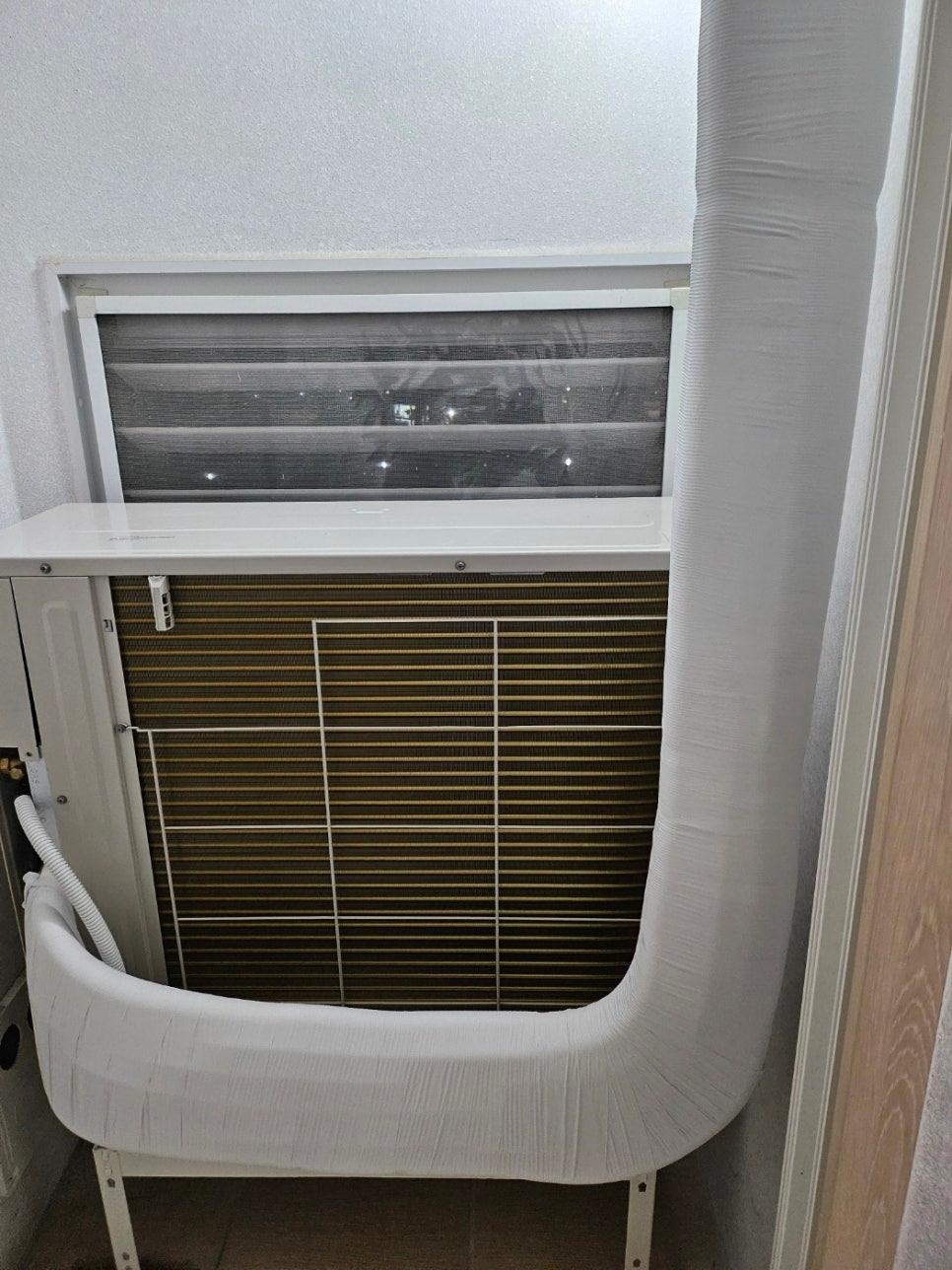

브라운 컬러 필터와 흰색 프레임, 배관이 연결된 외부 유닛의 디테일입니다. 냉매 순환 효율을 높이기 위해 배관 길이를 최적화하고, 연결 부위의 밀폐성을 점검하여 에너지 손실을 줄이는 작업이 진행되었습니다.

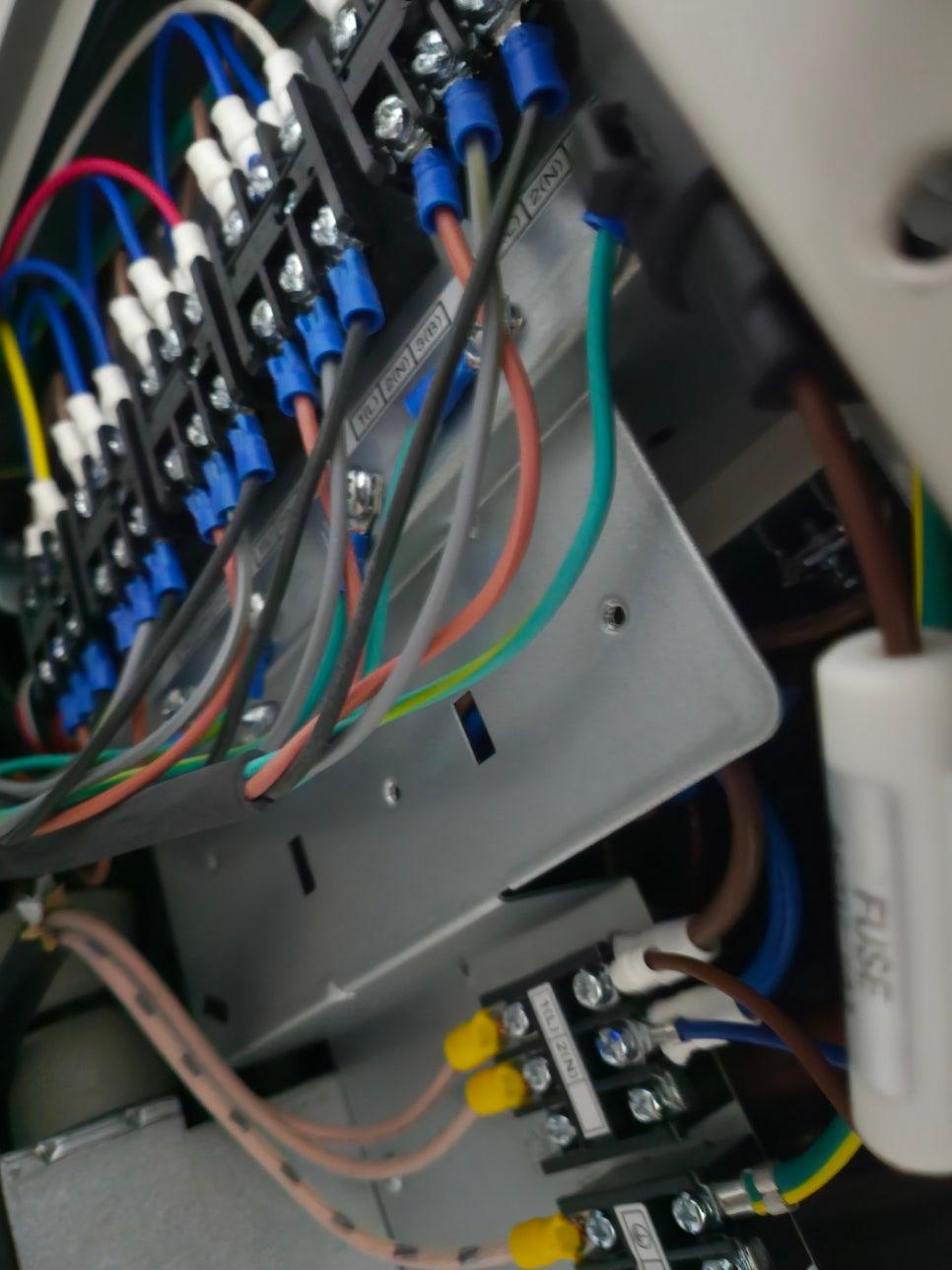

전기 박스 내부의 전선 배열과 커넥터 연결 상태입니다. 다수의 실내기를 하나의 실외기에 연결하는 방식에서는 전력 부하를 정확히 계산하고 배선을 정리해야 안정적인 작동이 가능합니다.

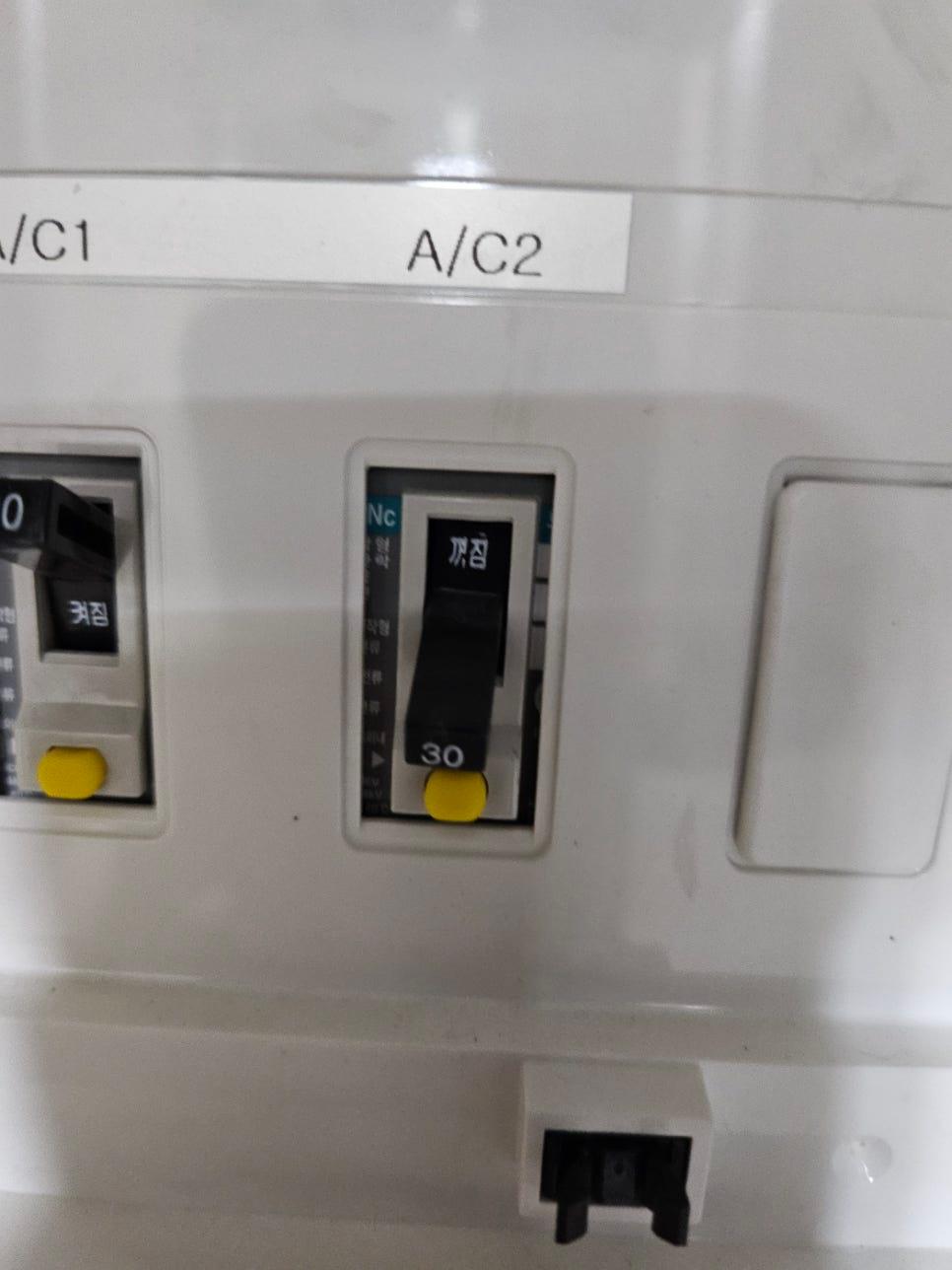

노란색 버튼과 숫자가 표시된 전기 스위치 패널의 세부 모습입니다. 제어 시스템의 전원 공급과 스위칭 회로를 구성하여 각 방에서 독립적인 온도 조절이 가능하도록 설정했습니다.

문제는 실외기실의 한정된 공간을 어떻게 활용하느냐 하는 점이었습니다.

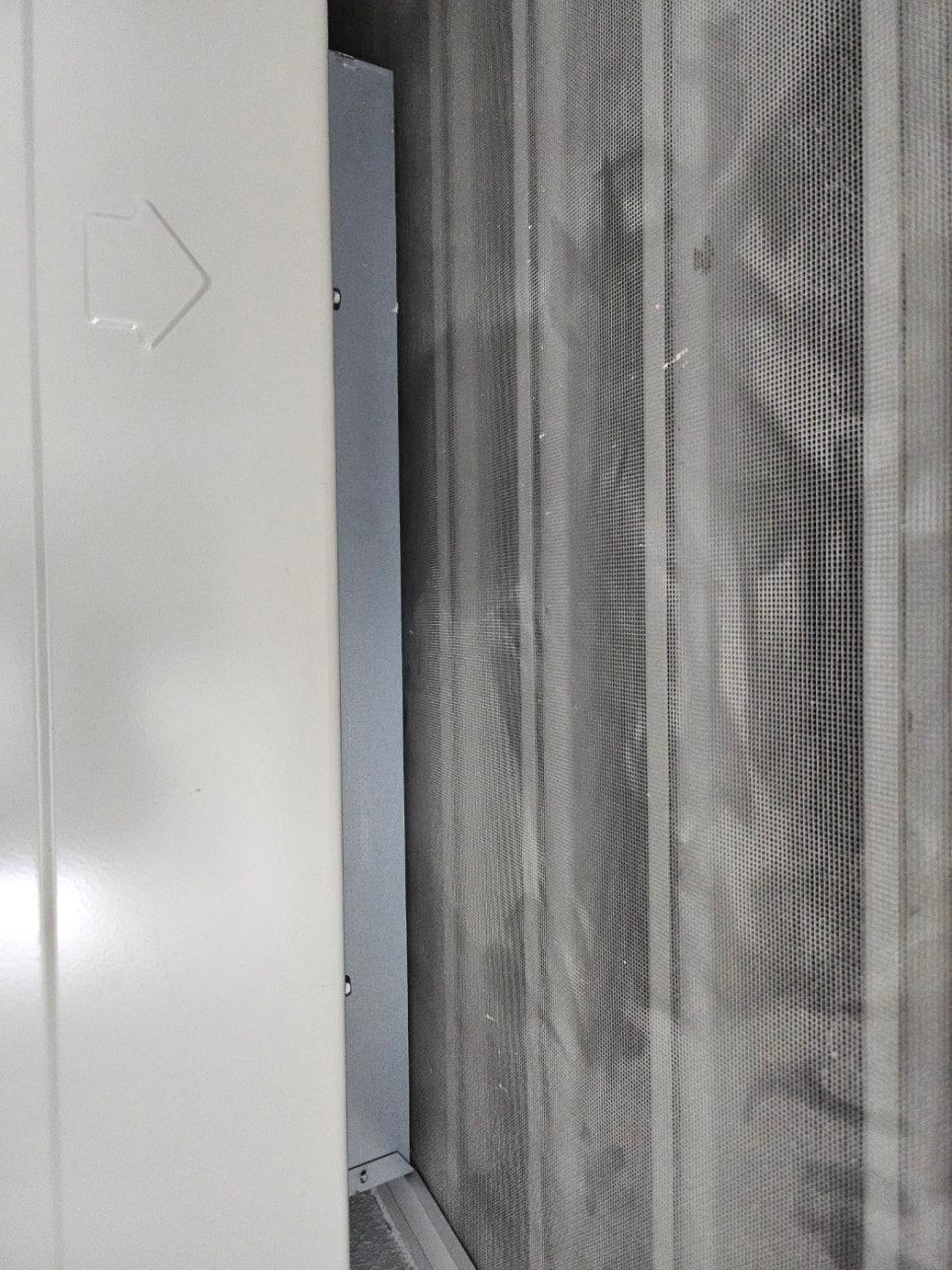

회색 벽면과 금속망 창호 사이에 투명한 화살표로 표시를 해둔 모습입니다. 실외기의 열 방출과 통풍이 원활하도록 배치 위치를 선정하고, 진동 방지대를 설치해 소음을 줄이는 공정이 이어졌습니다.

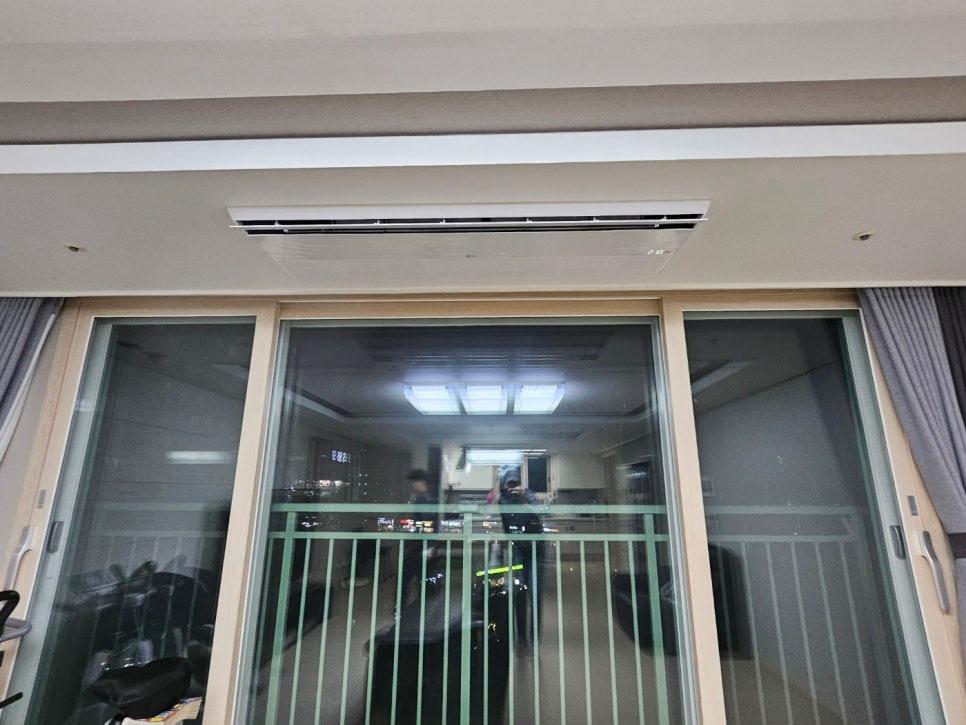

슬라이딩 도어와 녹색 난간이 보이는 공간의 천장 설치 모습입니다. 공기 순환 경로를 분석해 기기 위치를 선정했으며, 추후 필터 교체 등 유지보수가 용이하도록 접근성을 확보했습니다.

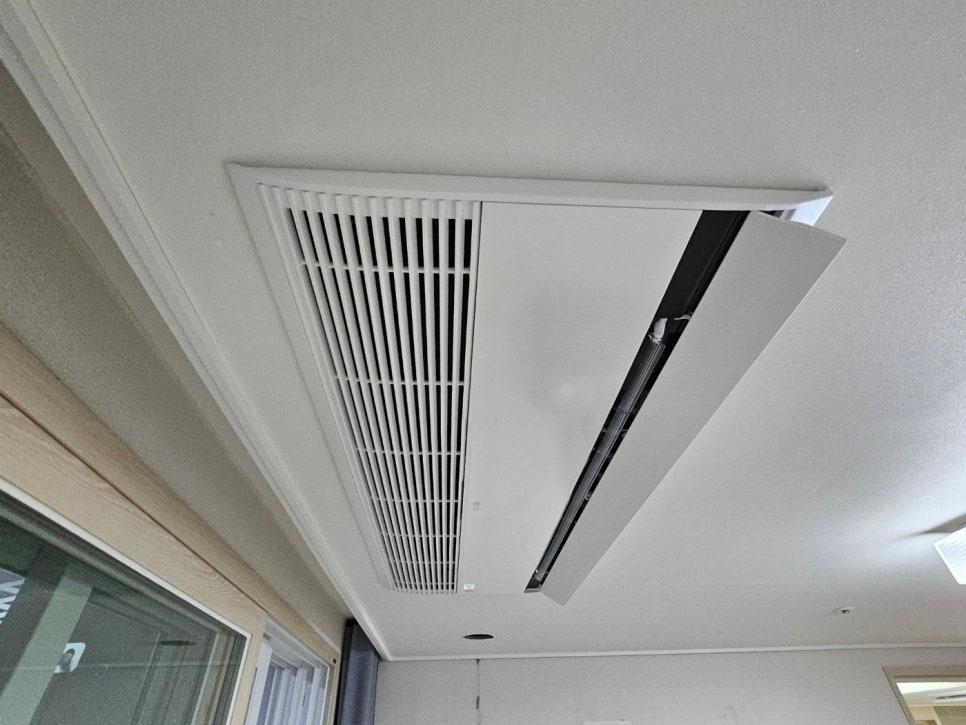

창호 유리 패널이 보이는 실내 천장에 공기 순환 장치가 설치되었습니다. 벽면의 창호 위치와 기기의 송풍 방향을 고려해 냉기가 정체되지 않고 공간 전체로 퍼지도록 설계했습니다.

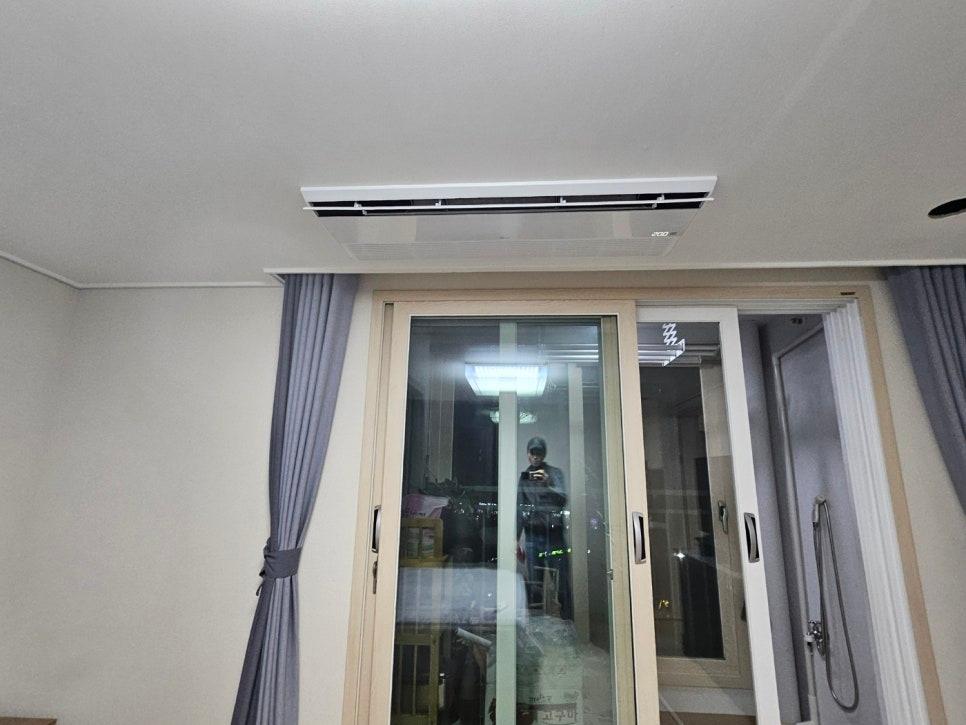

흰색 벽면과 회색 커튼, 유리문이 연결된 공간의 설비 모습입니다. 각 방의 독립적인 온도 설정 기능을 구현하기 위해 개별 제어 라인을 구축하고 마감 처리를 진행했습니다.

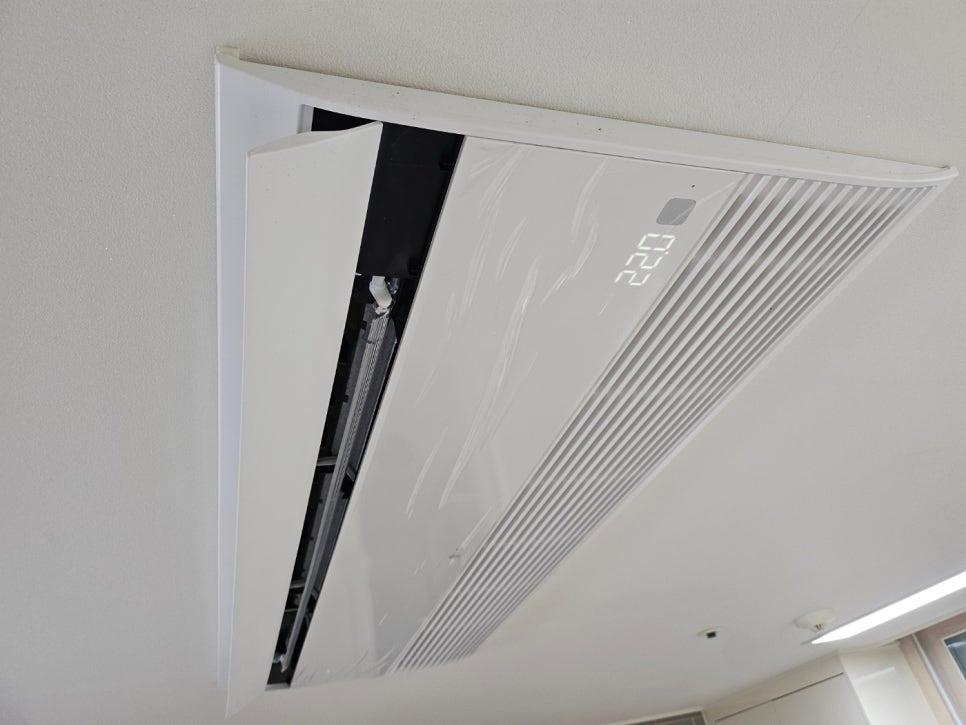

흰색 기기의 일부 부품이 노출된 디테일 컷입니다. 최종 마감 전 내부 부품의 체결 상태와 배선 연결을 다시 한번 확인하여 오작동의 변수를 차단하는 과정입니다.

고층 아파트의 특성상 실외기 공간이 협소하므로, 하나의 실외기에 여러 대의 실내기를 연결하는 설계 능력이 중요합니다. 또한 LG와 삼성 고객센터를 통한 2년 무상 A/S와 시공사 책임 보증 5년의 조건을 미리 확인하는 것이 좋습니다.

거실, 침실, 주방까지 공간별 맞춤 모델 설치와 배관 최적화 작업을 마쳤습니다. 현재는 모든 기기의 작동 상태를 점검하고 사후 관리 안내를 마친 상태입니다.

실외기 공간이 부족한 환경이라면 다수 실내기 연결 방식과 진동 방지대 설치 여부를 먼저 확인해 보세요.
