실외기 2대로 냉방 성능을 분산한 대형 평수 설계 | 동수원자이1차

동수원자이1차 아파트의 시스템 에어컨 시공 현장입니다. 안녕하세요. 인테리어 공사와 일정을 맞추어 천장 내부 배관 작업과 기기 설치를 병행한 사례입니다.

천장 속 공간이 협소하거나 배관 경로가 복잡할 때 어디서부터 손을 대야 할지 막막할 때가 있죠. 어떻게 도면을 공유하고 실제 설치 단계로 옮겼는지 그 과정을 따라가 볼게요.

작업의 시작은 각 구역의 위치를 명확히 구분하는 것부터 시작합니다. 벽면에 번호판을 부착해 실내기가 들어갈 위치를 지정해야 오차 없는 타공이 가능합니다. 이 과정이 정확해야 나중에 천장 마감재와 기기가 어긋나는 일이 없습니다.

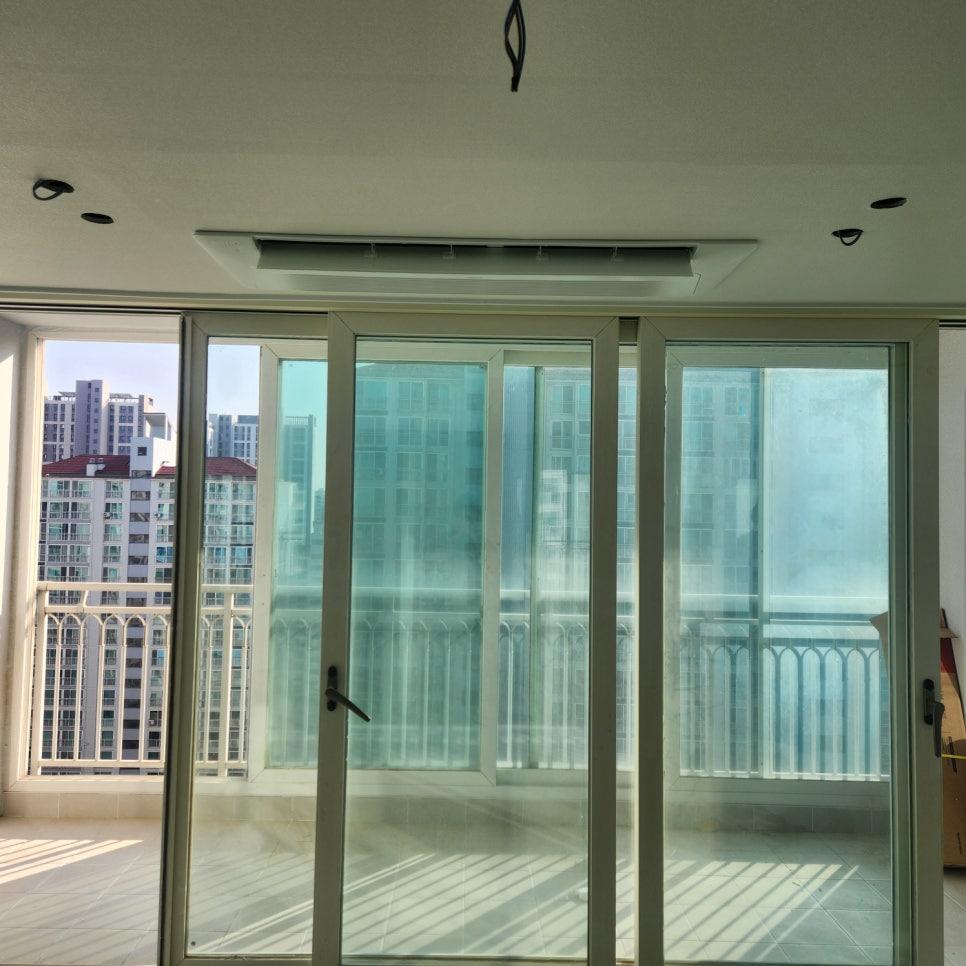

발코니 공간은 실외기 설치와 배관 연결을 위한 핵심 통로가 됩니다. 창호와 바닥 타일 상태를 확인하며 배관이 지나갈 최적의 경로를 설정했습니다. 외부로 연결되는 지점의 기밀성을 확보하는 것이 중요합니다.

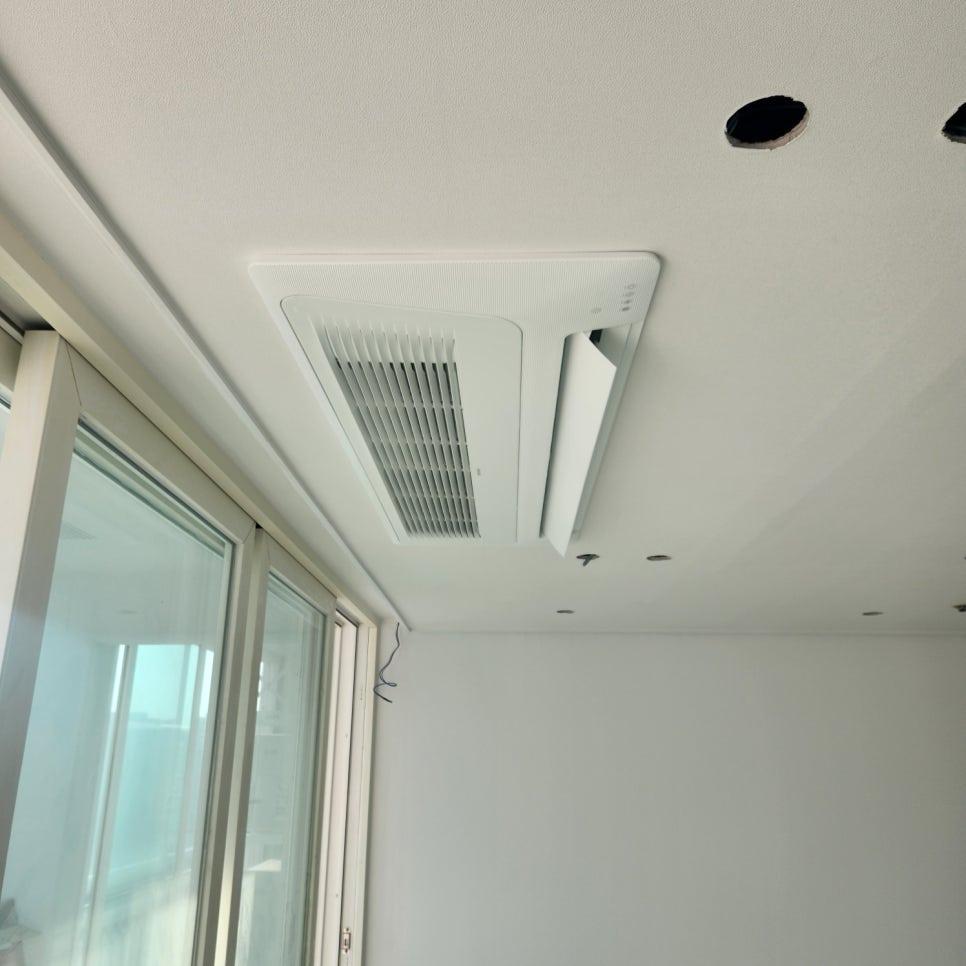

천장 타공 후 전선과 배관이 노출된 모습입니다. 인테리어 공사와 병행하면 천장을 개방한 상태에서 작업을 진행하므로 배관 수정이 용이하고 공기를 단축할 수 있습니다. 전선 하나하나의 연결 상태를 확인하며 다음 단계로 넘어갑니다.

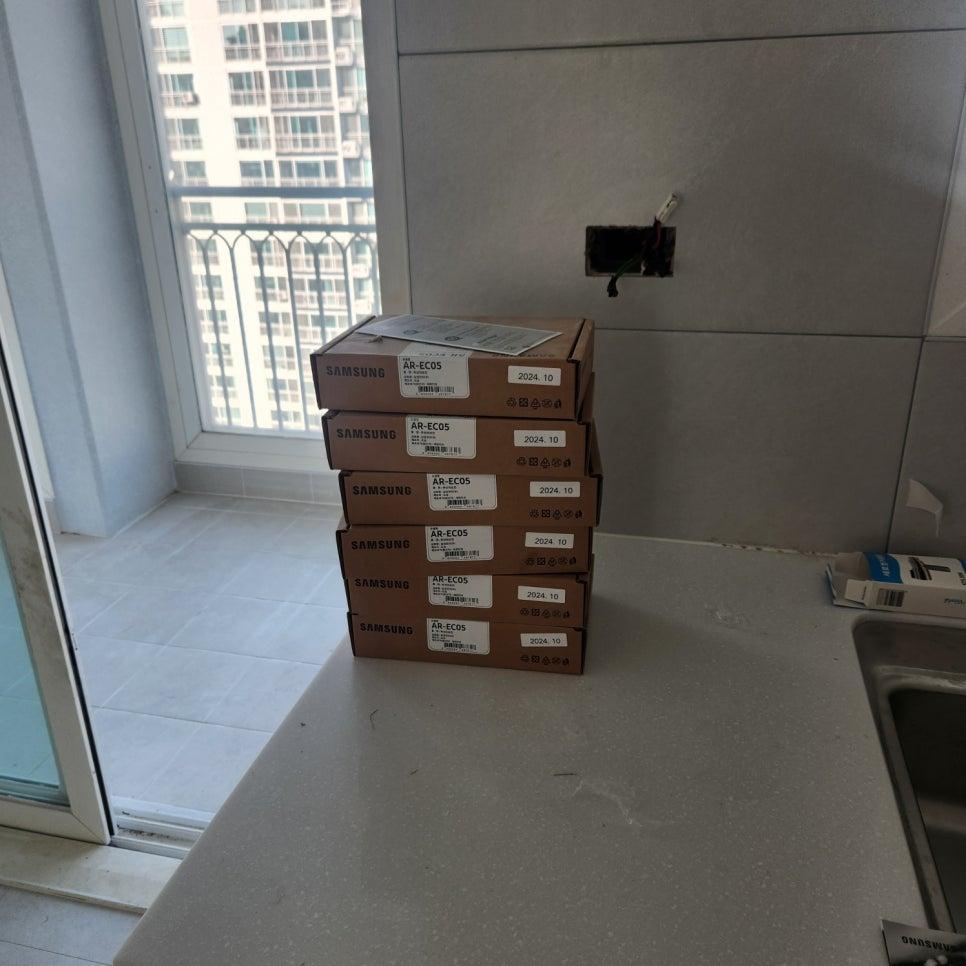

주방 상판 위에 삼성 AR-ECOS 박스 5개가 준비되어 있습니다. 기기 본체를 올리기 전, 자재의 수량과 모델명을 다시 한번 대조하는 과정입니다. 벽면의 전선 구멍 위치와 기기의 규격이 일치하는지 확인하는 단계입니다.

천장에 매립된 흰색 실내기가 설치된 모습입니다. 창문과 수납장의 위치를 고려해 바람의 흐름이 방해받지 않는 지점에 배치했습니다. 천장 마감선과 기기의 테두리가 밀착되어 단차가 드러나지 않게 고정했습니다.

그런데 대형 평수의 경우 실외기 한 대로 모든 방을 커버하면 냉방 효율이 떨어질 수 있습니다.

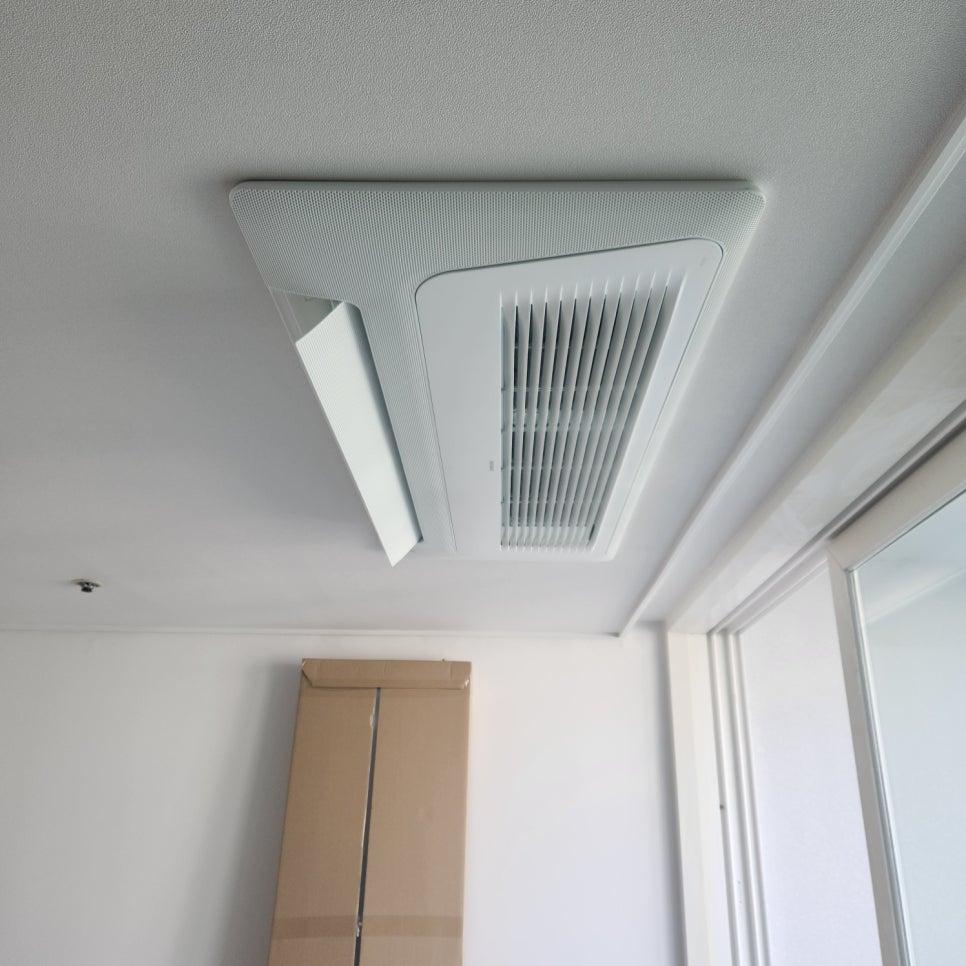

천장에 공기 순환 장치가 설치되는 과정입니다. 벽면의 박스형 자재들과 간섭이 생기지 않도록 위치를 조정했습니다. 창문 근처의 공기 흐름을 제어해 냉기가 집 전체에 균일하게 퍼지도록 설계했습니다.

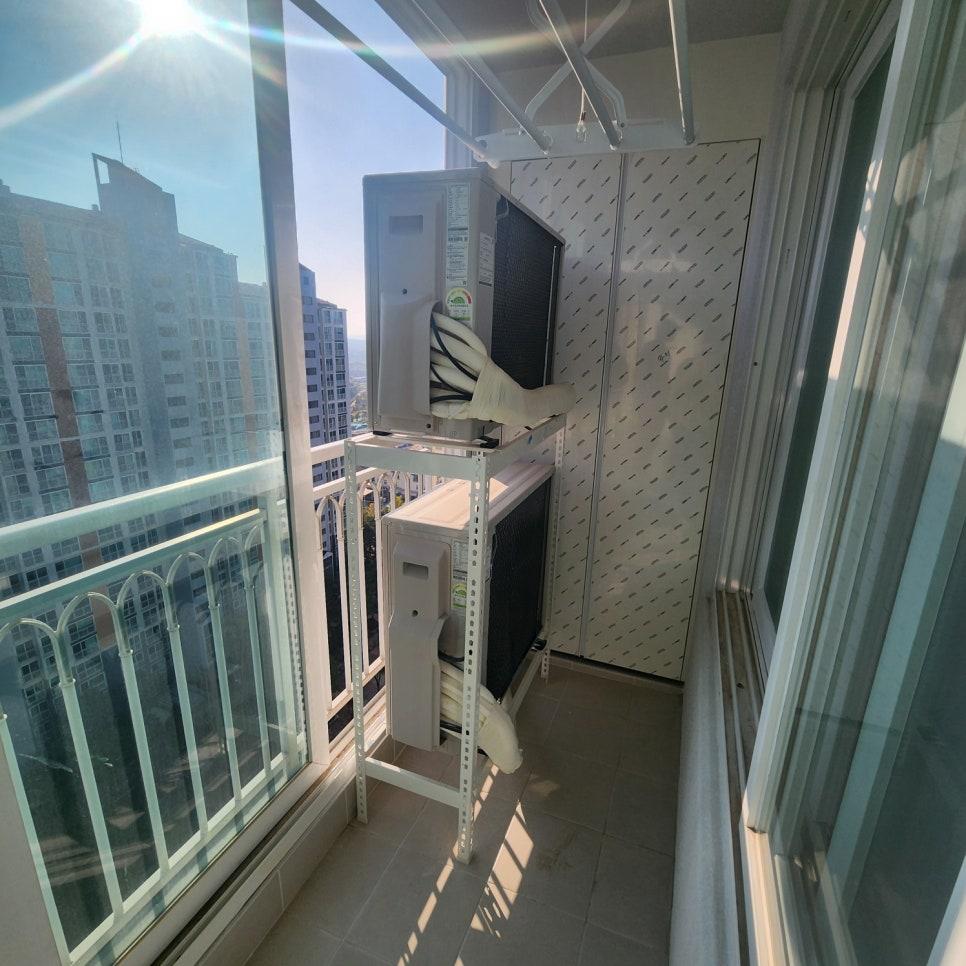

발코니 흰색 금속 선반 위에 실외기 2대가 나란히 배치되었습니다. 실외기를 2대로 구성하면 여러 대의 실내기를 동시에 가동해도 냉방 성능이 일정하게 유지됩니다. 또한 한 대에 문제가 생겨도 나머지 한 대가 작동하므로 사용의 연속성을 확보할 수 있습니다.

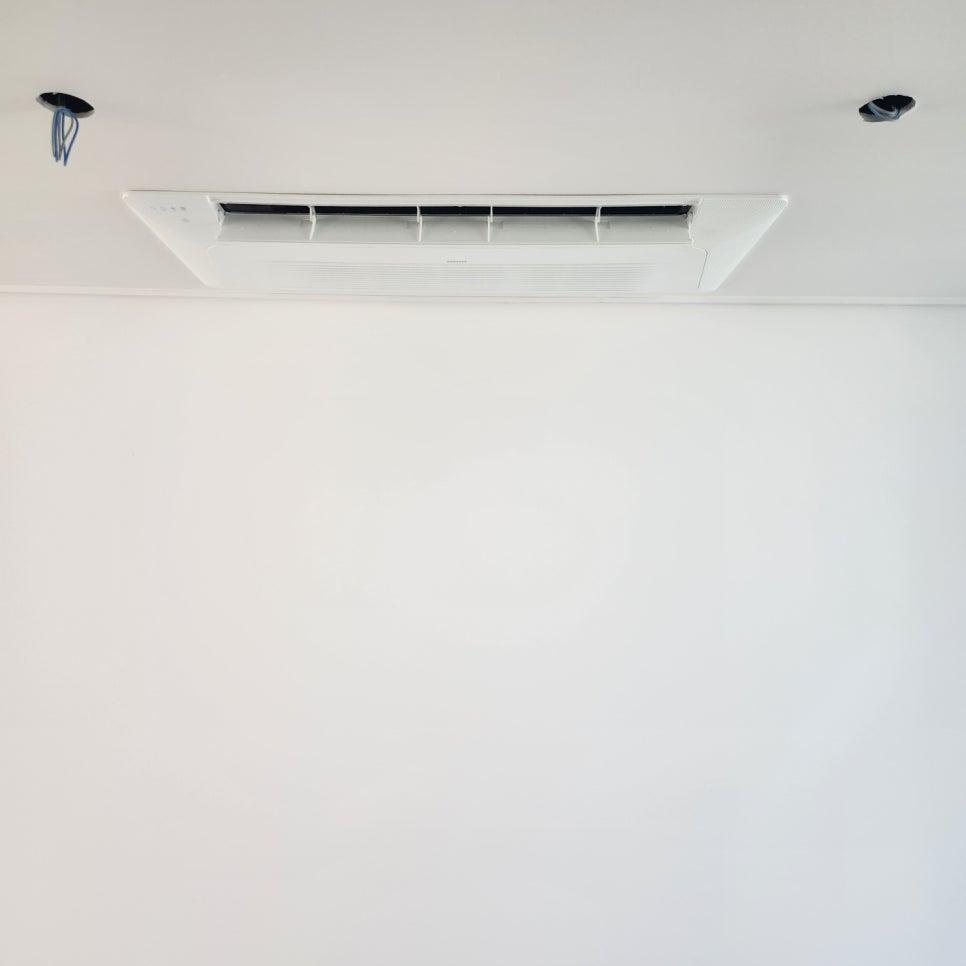

천장 둘레에 전선 구멍이 보이며 공기 조절 장치가 설치된 상태입니다. 배관과 전선이 만나는 지점은 나중에 확인하기 어렵기 때문에 마감 전 접속부를 다시 조이고 점검하는 과정이 필수적입니다. 이 단계에서 냉매 누설 여부를 꼼꼼히 확인합니다.

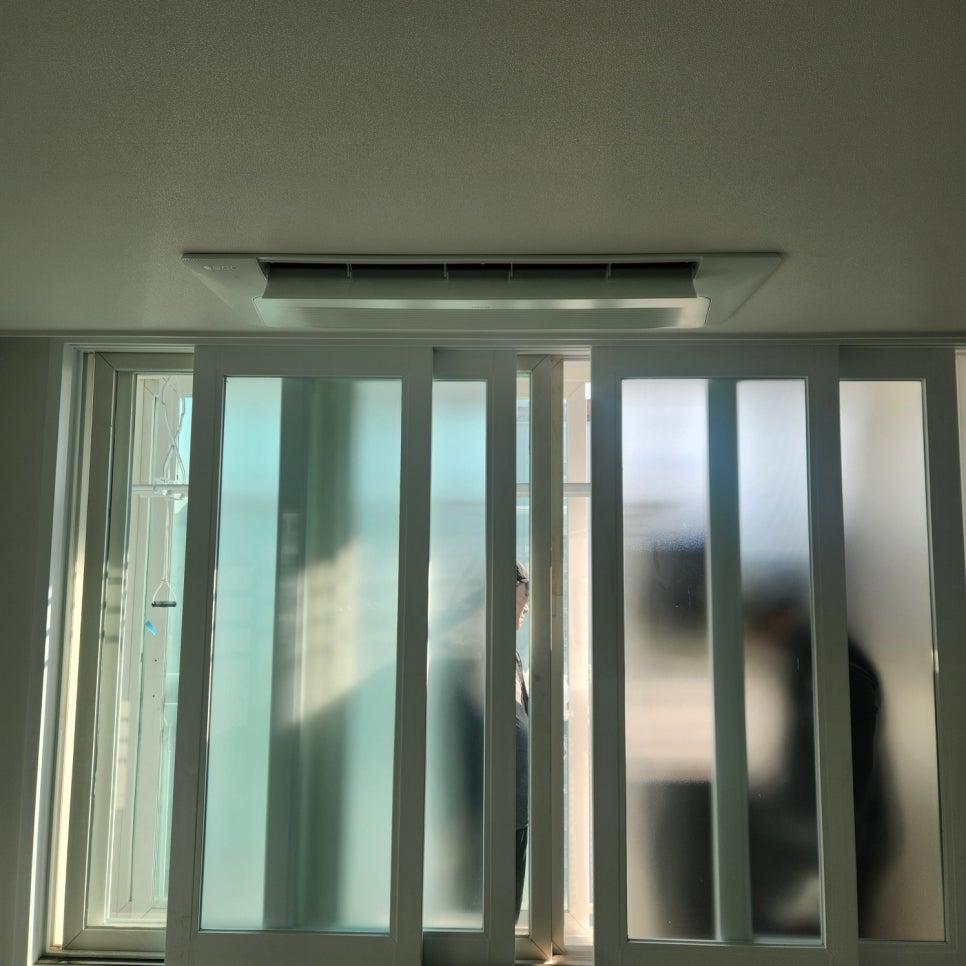

열린 유리문 너머로 천장의 공기 순환기가 보입니다. 문이 열리고 닫힐 때 기기에 간섭이 없는지 확인하며 설치 높이를 조절했습니다. 공간의 구조에 맞게 배관 길이를 최적화하여 에너지 효율을 높였습니다.

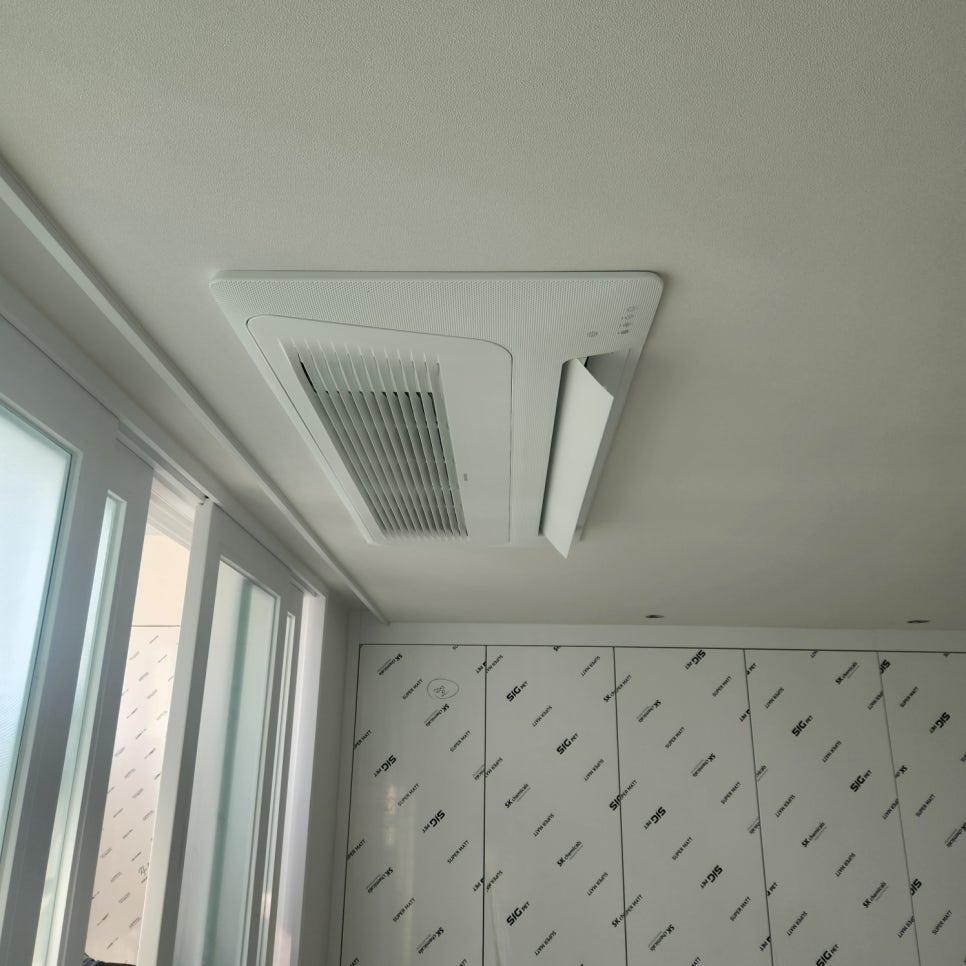

SIC 로고가 인쇄된 보드가 벽면에 보이며 천장 기기가 설치되어 있습니다. 창문 위치와 기기의 거리를 계산해 결로 현상을 방지하고 효율적인 냉방 환경을 구축했습니다. 보드 설치 전 배관의 수평과 수직을 다시 한번 맞췄습니다.

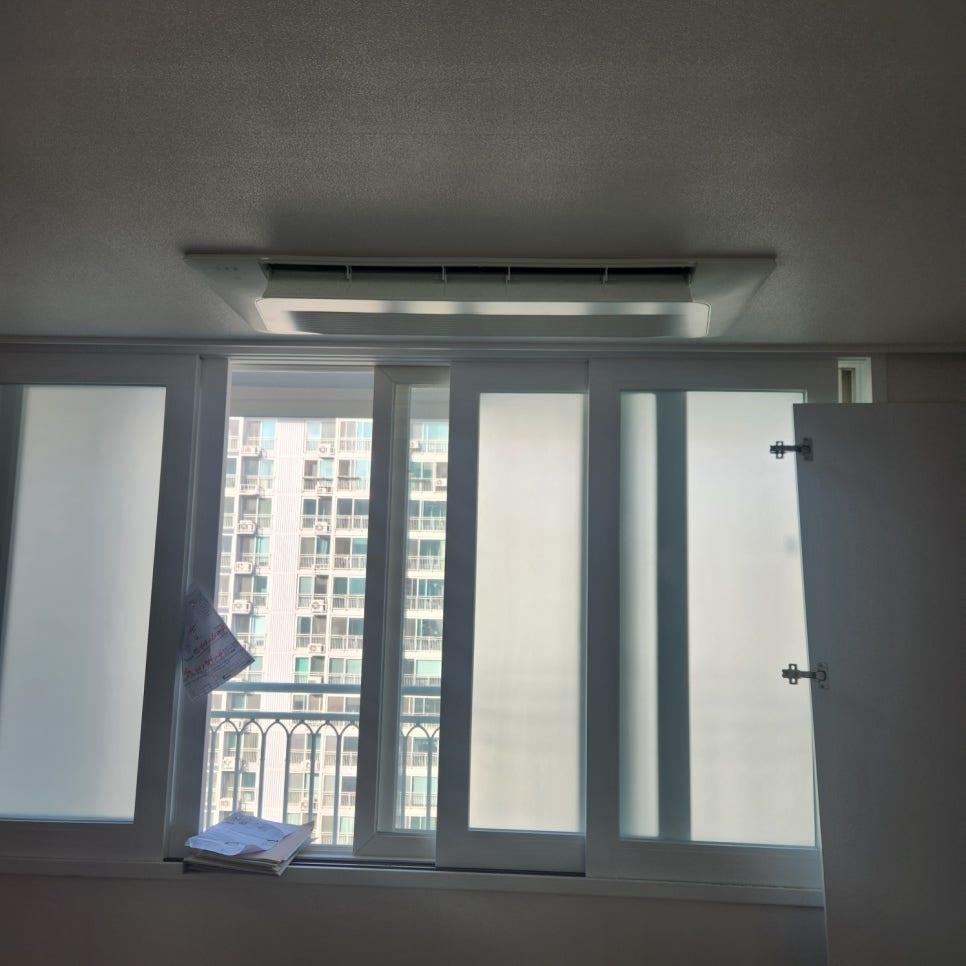

창호 유리 패널과 창틀 근처에 설치된 공기 순환 장치입니다. 창가에 놓인 서류들을 통해 최종 설치 도면과 실제 시공 위치가 일치하는지 대조했습니다. 외부 건물과의 거리와 실외기 배출 방향을 고려해 소음 문제를 최소화했습니다.

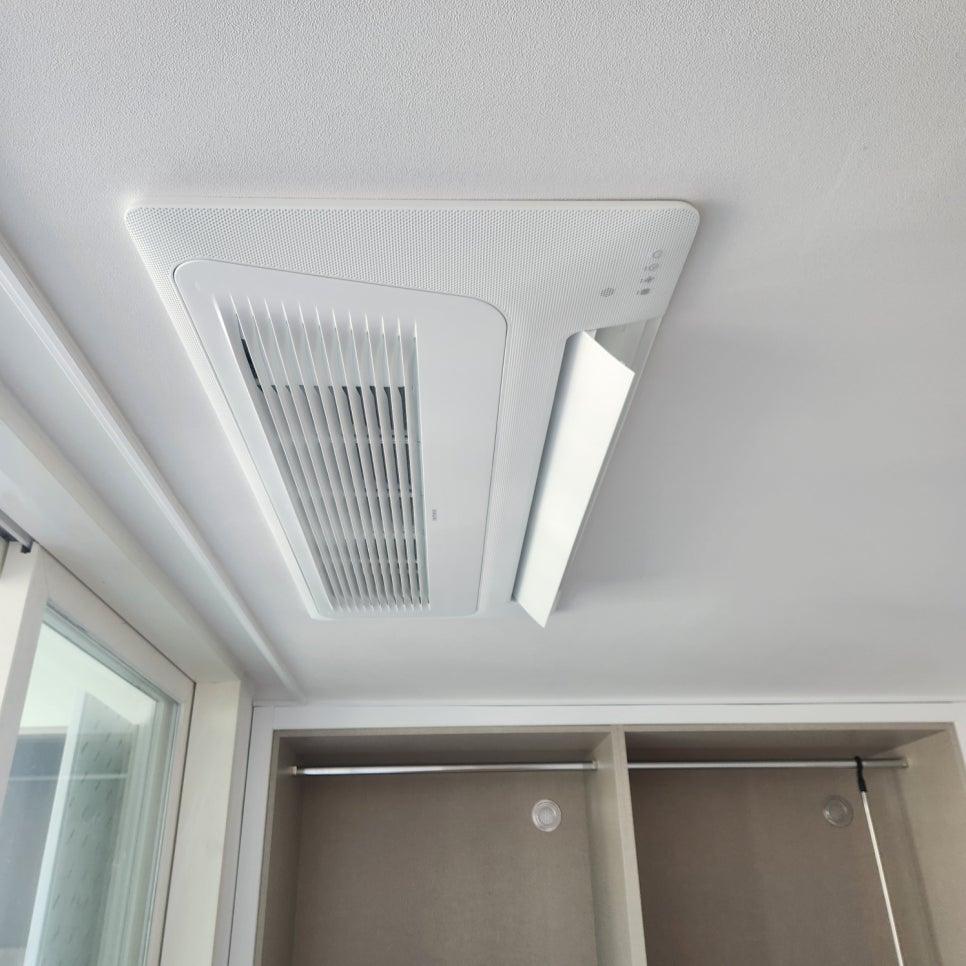

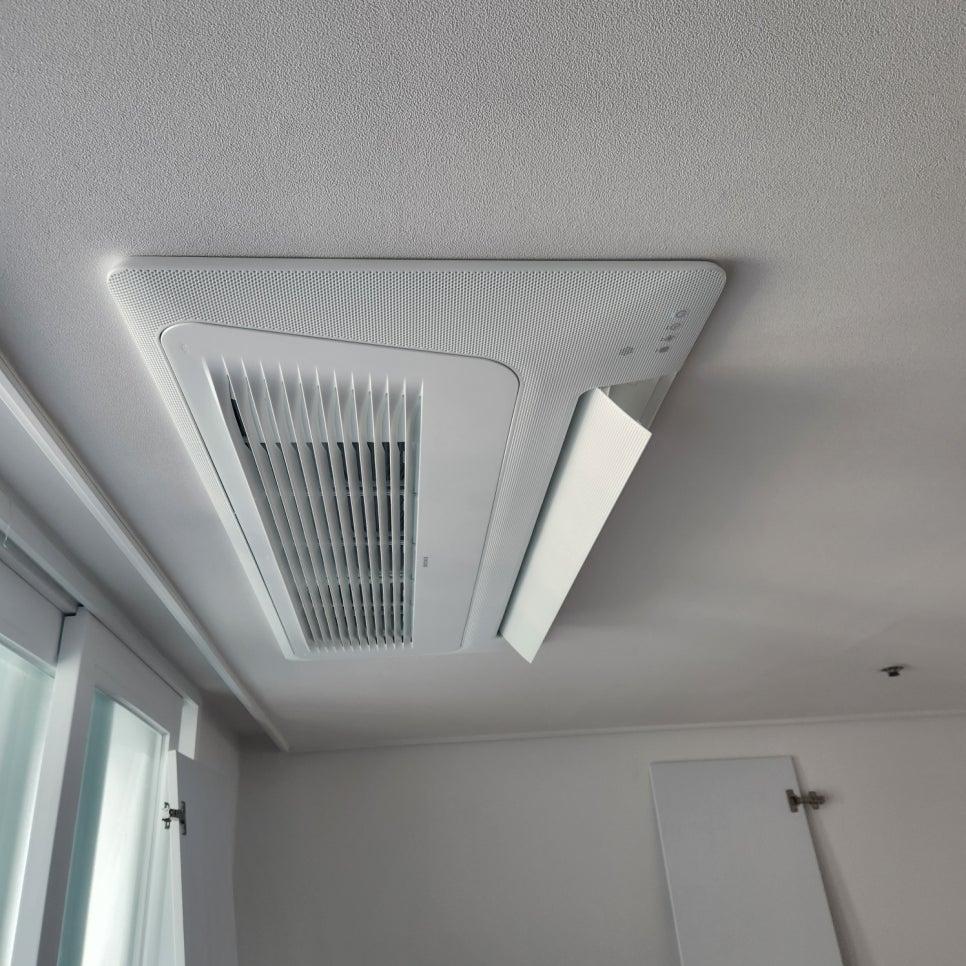

흰색 천장형 에어컨이 설치된 최종 모습입니다. 벽면과 문, 창문의 위치를 고려해 가구 배치가 자유롭도록 공간을 비워두었습니다. 모든 실내기의 가동 테스트를 통해 동일한 냉방 성능이 나오는지 확인하며 작업을 마무리했습니다.

대형 평수일수록 실외기 대수와 배관 설계에 따라 냉방 효율이 크게 달라집니다. 이번 현장처럼 실외기 2대를 구성하고 인테리어 공사와 타공 일정을 맞춘다면 공사 기간과 비용을 효율적으로 관리할 수 있습니다.

동수원자이1차 아파트의 거실과 각 방에 실내기를 배치하고 실외기 2대를 통해 냉방 시스템을 구축했습니다. 모든 기기의 정상 작동 확인 후 마감 처리가 완료된 상태입니다.

실외기 2대 구성과 삼성 AR-ECOS 제품의 배치를 고려해 설계를 진행해 보세요.
