오송역파라곤센트럴시티3차 신축 단지에서 공동구매 방식으로 진행된 시스템 에어컨 설치 현장입니다. 안녕하세요.

입주 전 단계에서 각 세대의 구조를 분석해 맞춤형 냉방 설계를 적용한 사례입니다. 다수의 세대가 함께 진행하며 일정 관리의 효율을 높이고 비용 부담을 낮춘 점이 특징입니다.

천장 속에 숨겨지는 설비 특성상 보이지 않는 배관과 배선 작업이 무엇보다 중요합니다. 어떤 순서로 기초를 잡고 마감했는지 기록을 따라가 볼게요.

도어 프레임과 문짝 주변의 시공 상태를 확인하는 과정입니다. 천장 매립형 기기가 들어가는 만큼 문틀 상부의 간섭 여부를 미리 체크해야 마감선이 어긋나지 않습니다.

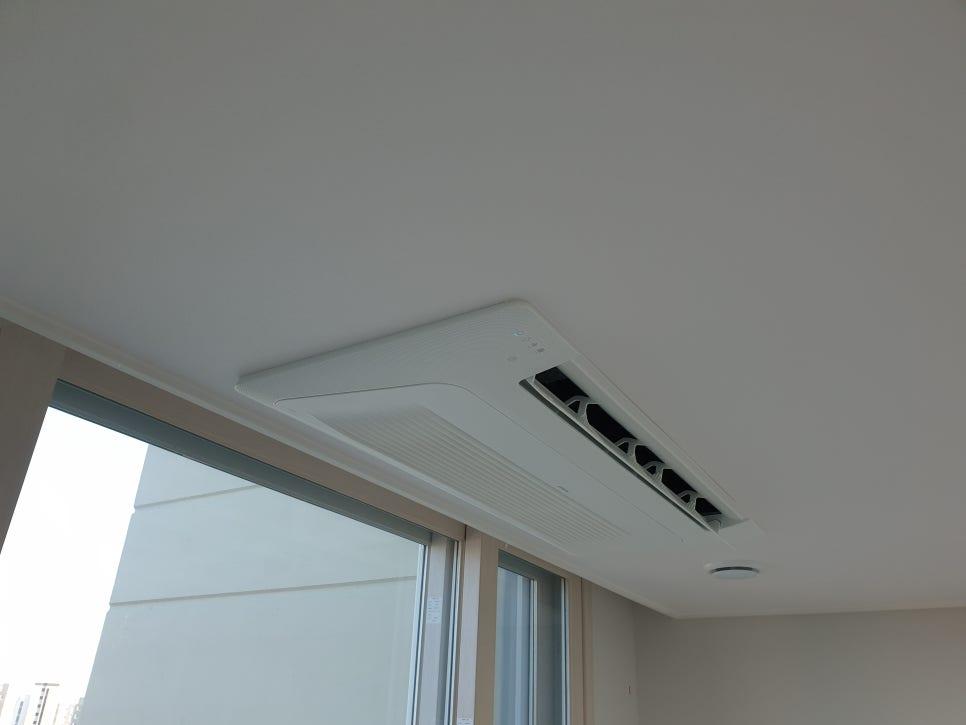

실내 천장에 흰색 공기 조화기가 거치된 모습입니다. 창문과 벽면의 위치를 고려해 기기를 배치함으로써 냉기가 공간 전체에 고르게 퍼질 수 있도록 설계했습니다.

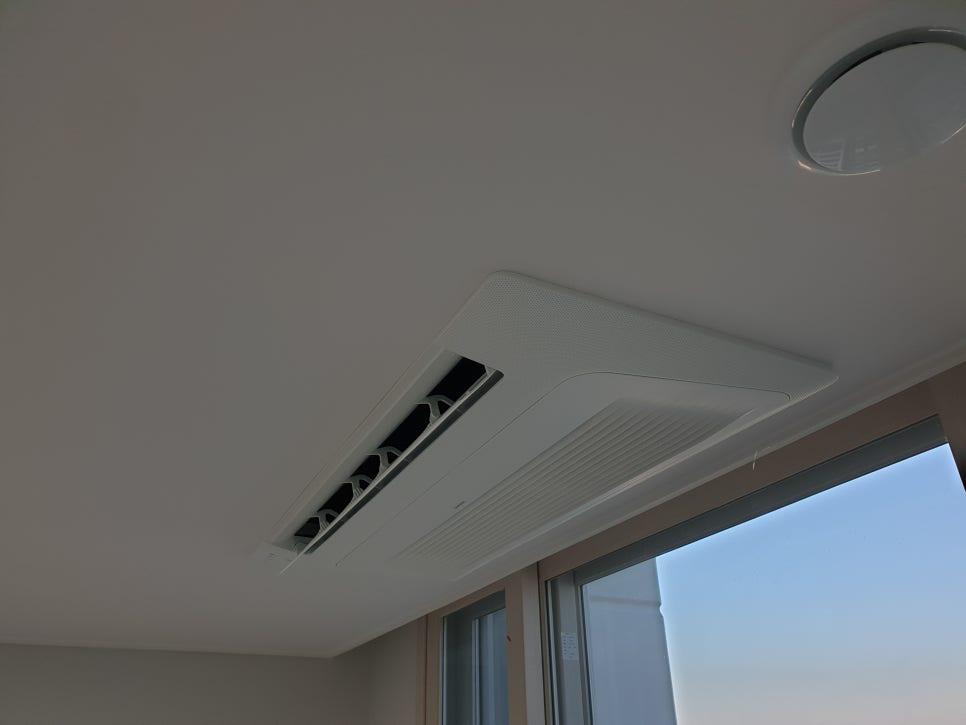

공기 순환기와 창문이 맞닿는 지점을 근접 촬영한 장면입니다. 기기 설치 후 천장 보드와의 밀착도를 확인하여 틈새로 바람이 새거나 외관상 단차가 생기지 않도록 조정했습니다.

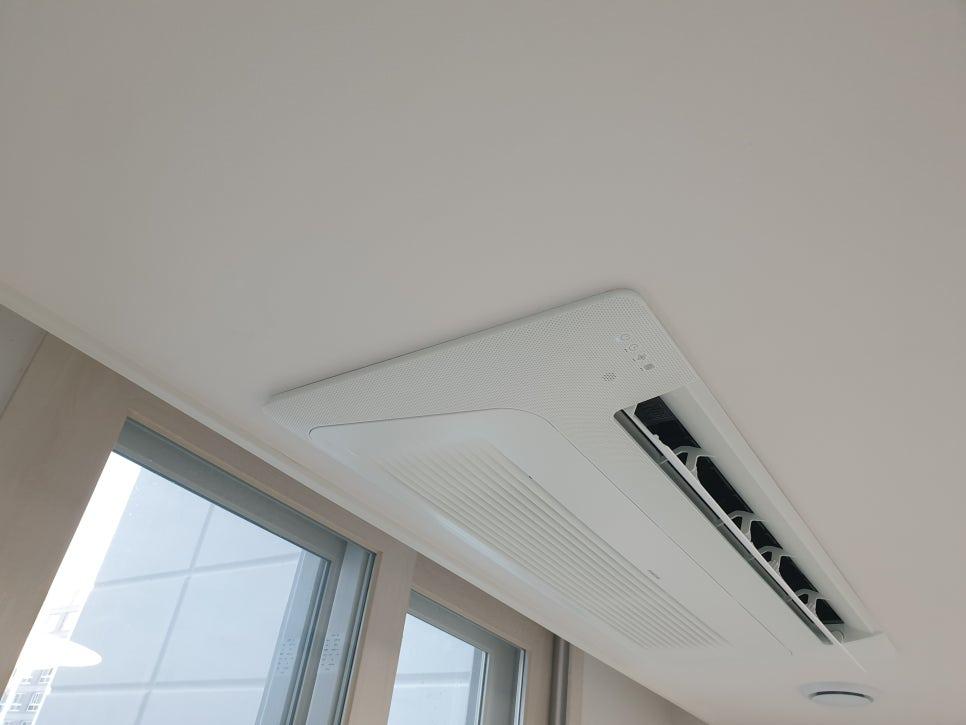

흰색 에어컨이 천장에 안착된 실내 공간입니다. 매립식 설치는 바닥 면적을 차지하지 않아 가구 배치에 제약이 없으며, 시각적으로 정돈된 천장 라인을 유지할 수 있습니다.

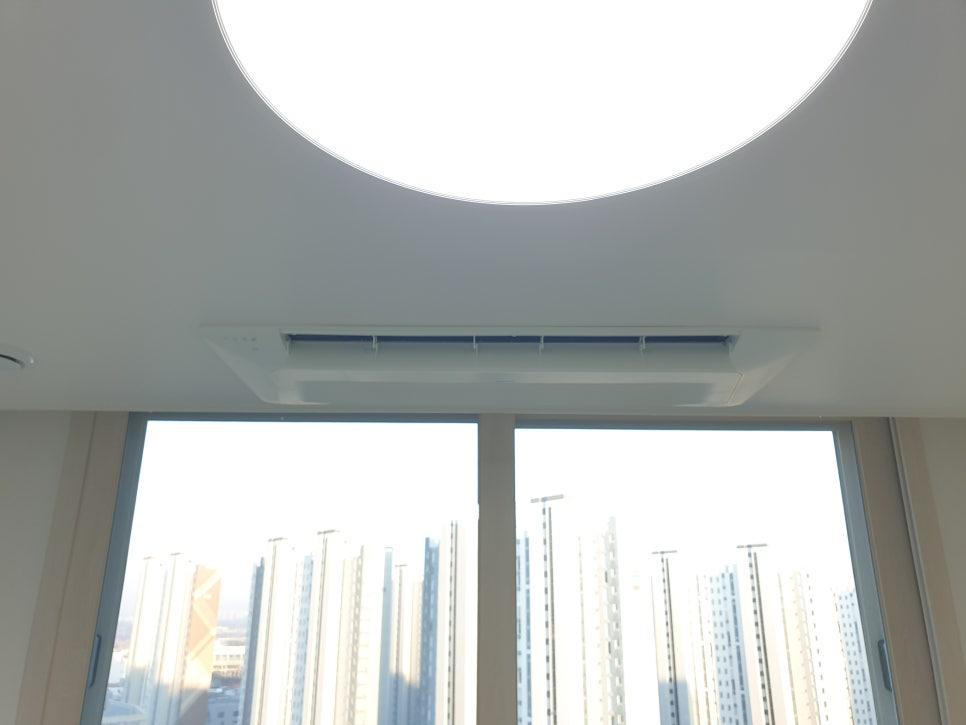

원형 조명과 에어컨이 나란히 배치된 천장 모습입니다. 조명 기구와 에어컨의 간격을 정밀하게 계산해 설치해야 나중에 전등을 교체하거나 기기를 점검할 때 서로 간섭이 발생하지 않습니다.

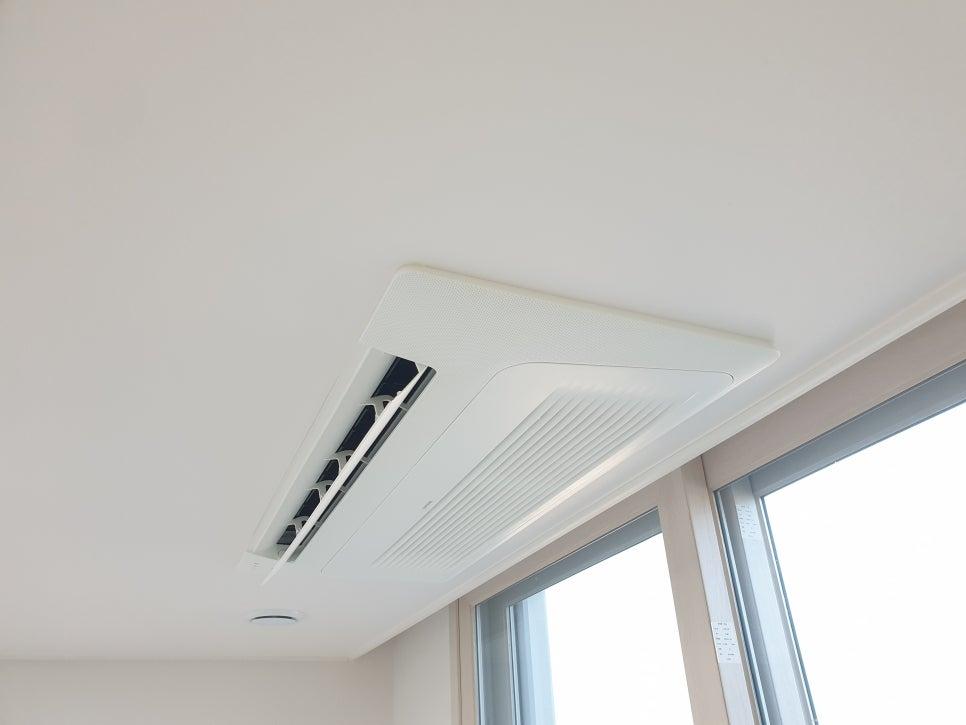

설치가 완료된 흰색 공기 순환기와 창호 근접 벽면입니다. 창틀과 벽면이 만나는 지점까지 깔끔하게 마감하여 기기가 천장 속에 완전히 매립된 상태를 보여줍니다.

그런데 눈에 보이는 기기보다 더 중요한 것은 천장 내부의 배관 경로입니다.

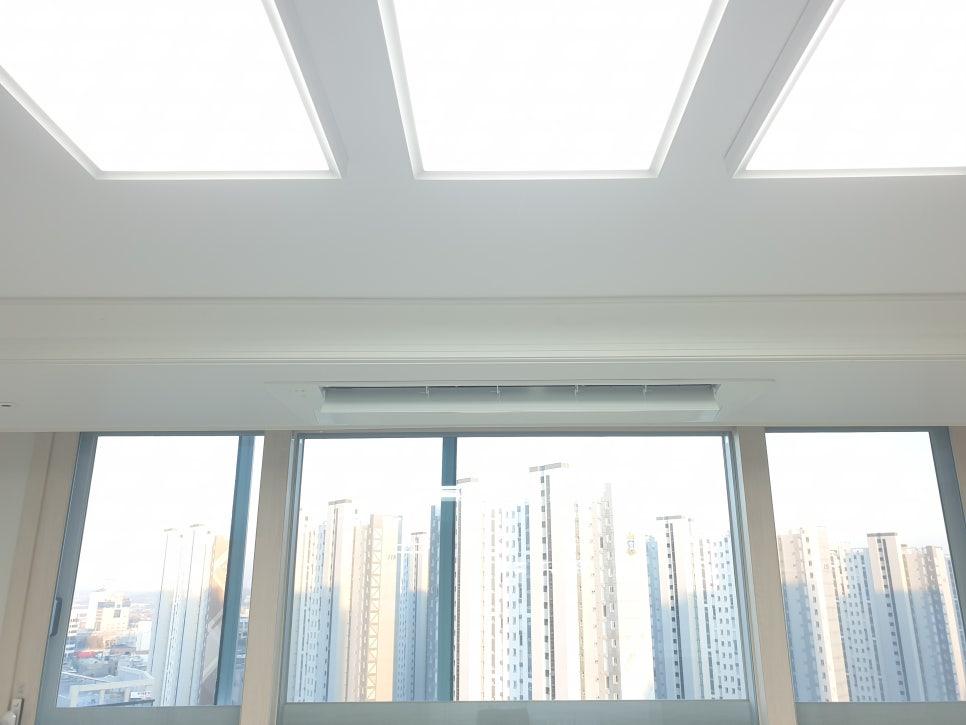

밝은 색상의 직사각형 형광등 3개가 설치된 천장 내부의 모습입니다. 외부 도시 건물이 보이는 창호 근처까지 배관이 지나가는데, 이때 꺾임 각도를 완만하게 잡아야 냉매 흐름이 원활합니다.

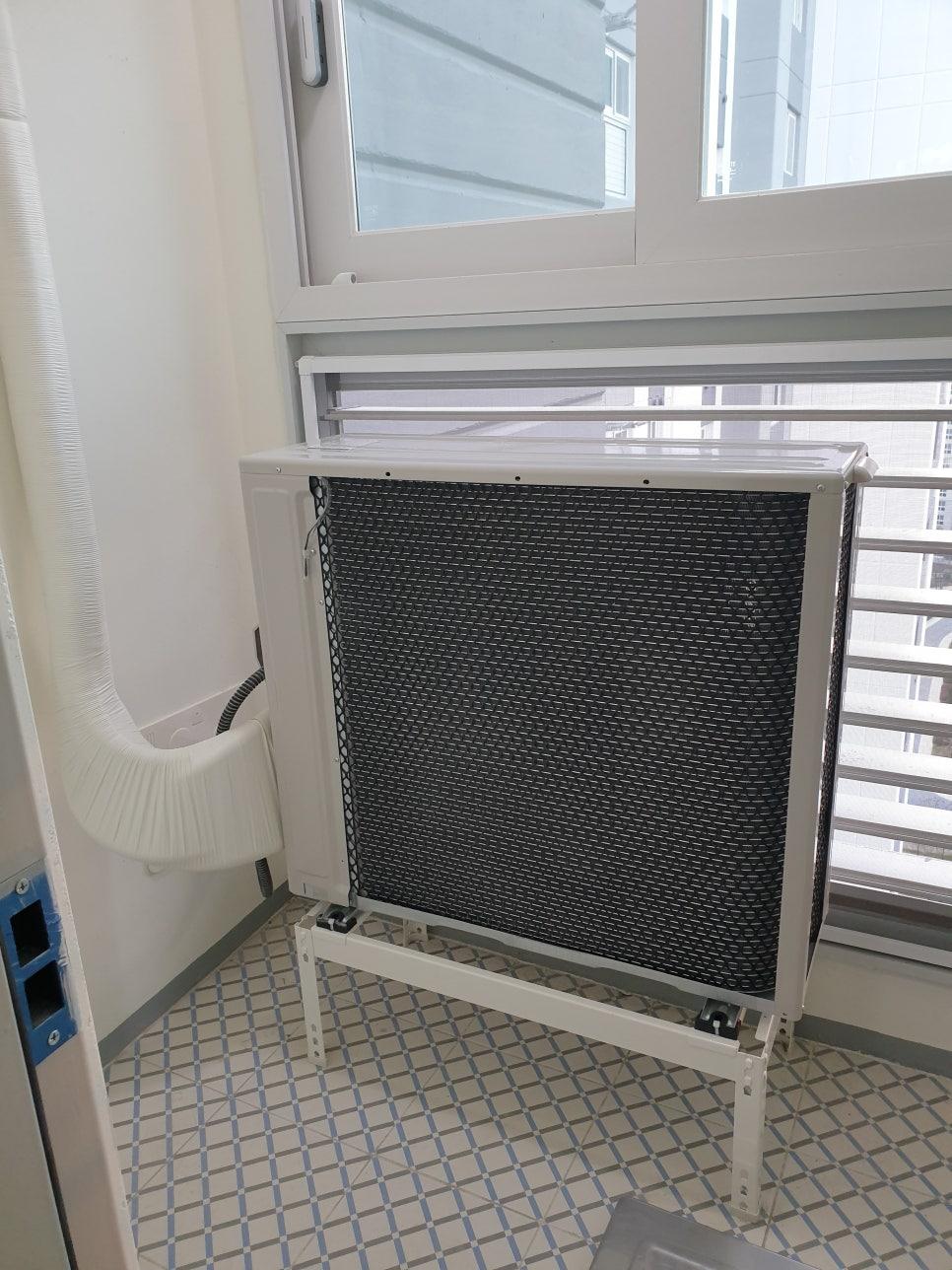

창호 브라켓과 흰색 배관, 검은색 메쉬 구조물이 노출된 시공 과정입니다. 파란색과 흰색 격자 무늬 타일 바닥 위로 배관을 배치하며, 고층 세대의 특성을 고려해 응축수가 원활히 배출되도록 정확한 경사도를 설계했습니다.

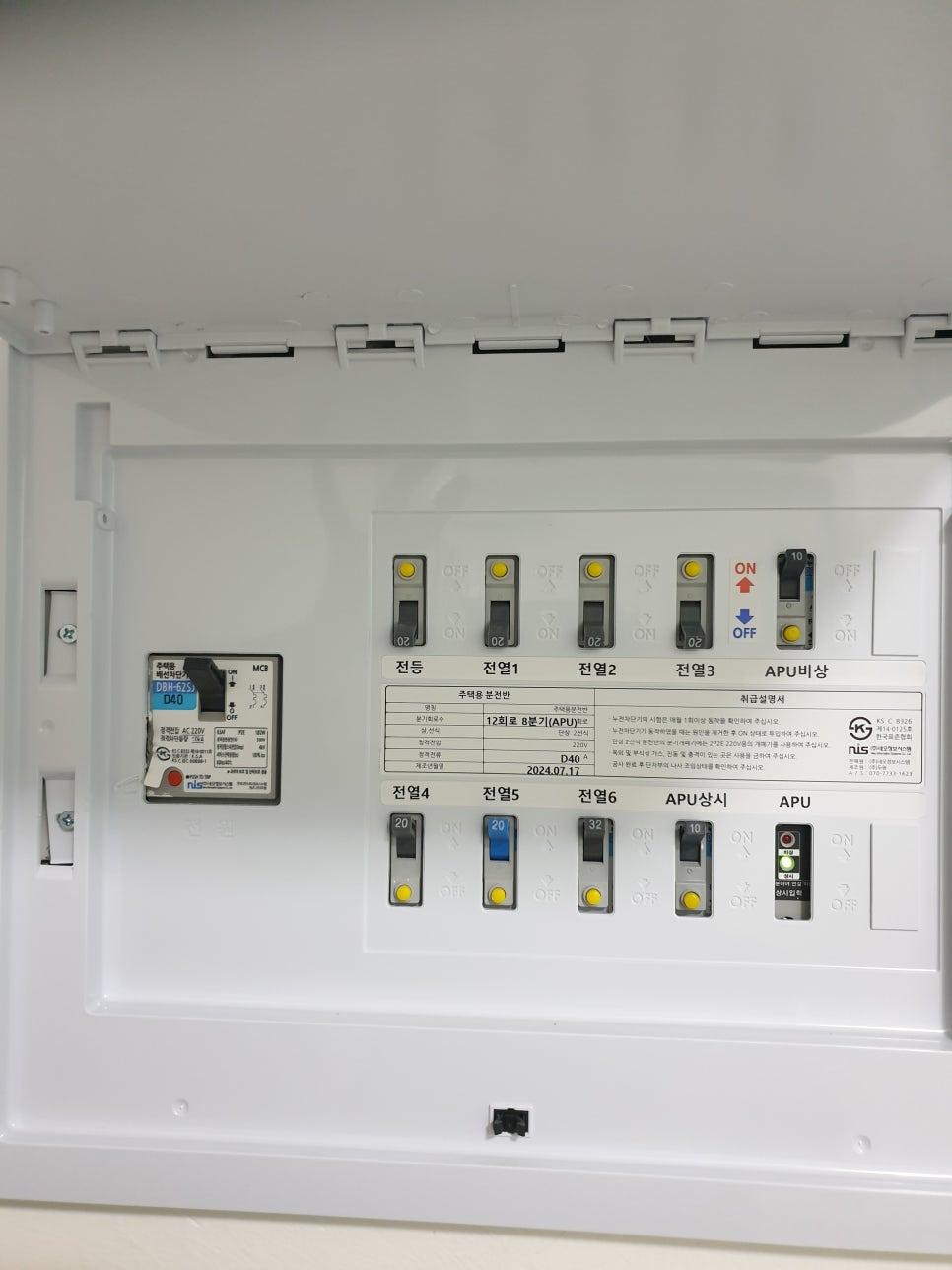

전기 박스 내부에 전선 분배기와 스위치가 설치된 디테일입니다. 전기적 과부하나 누전을 방지하기 위해 보호 장치를 추가로 설치하여 보이지 않는 곳의 안전성을 보강했습니다.

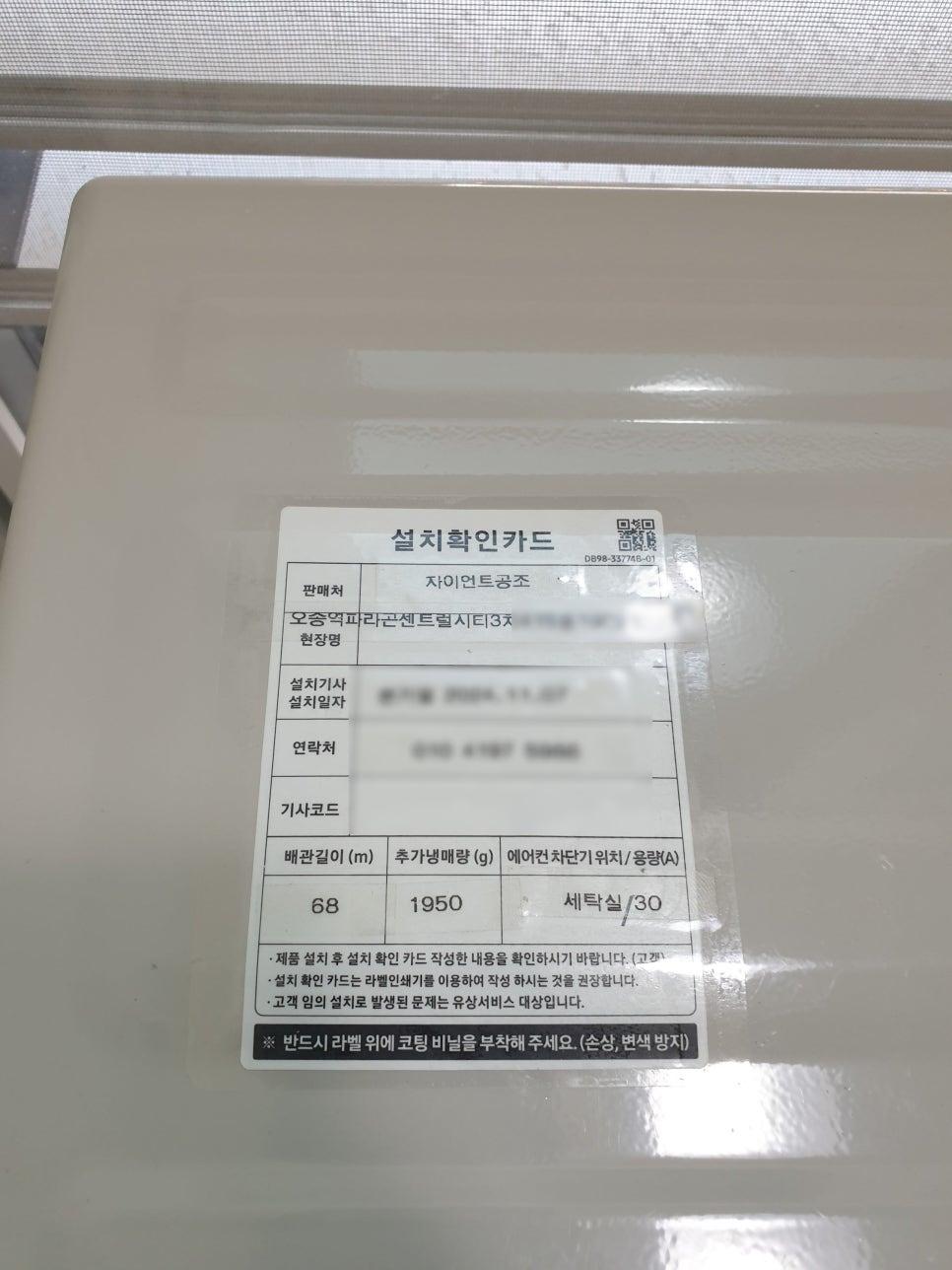

흰색 자재 표면에 설치확인카드가 부착된 모습입니다. 각 단계별로 검수 기록을 남겨 추후 유지보수 시 어떤 자재가 사용되었고 어떻게 연결되었는지 빠르게 파악할 수 있도록 했습니다.

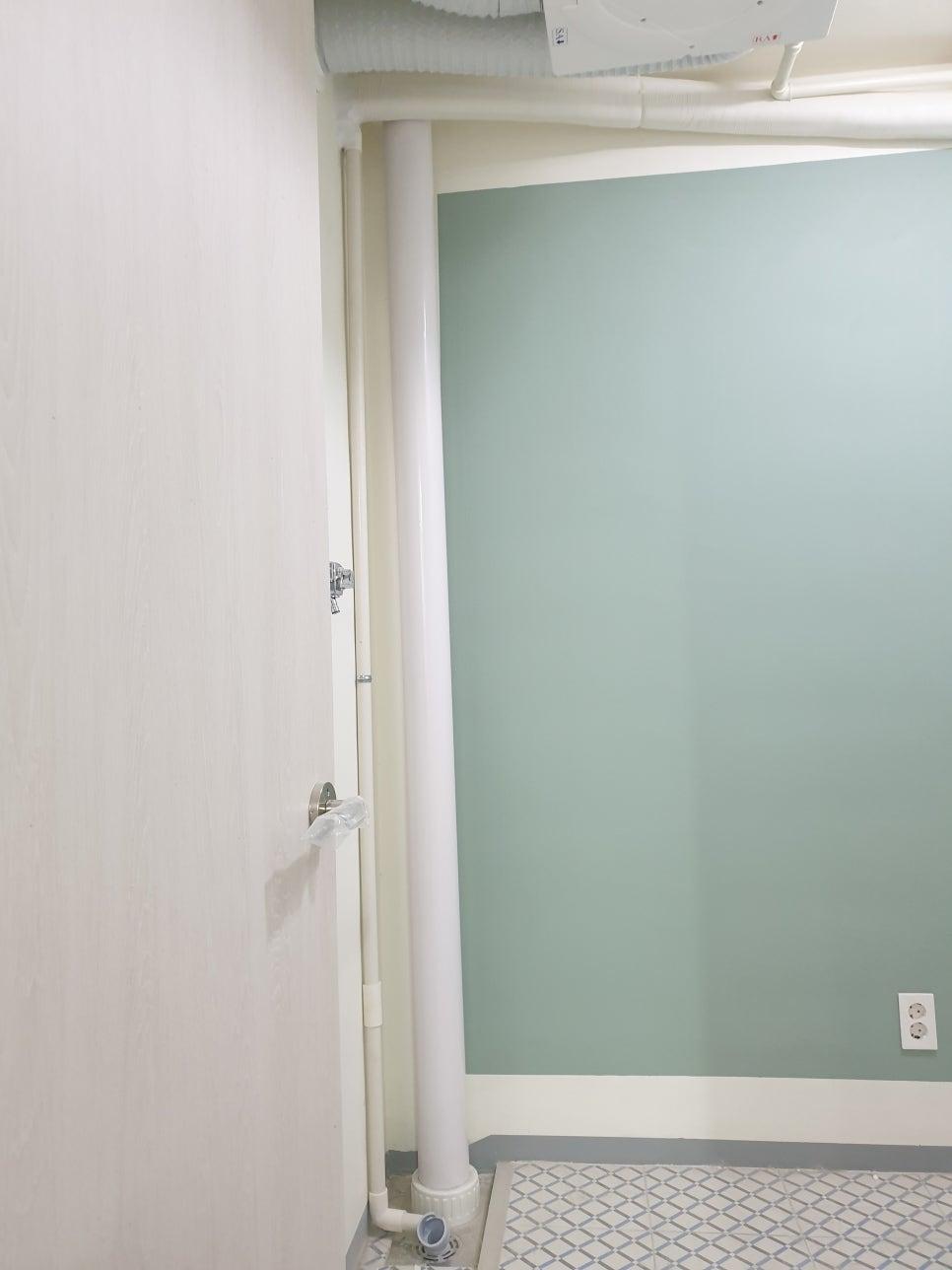

흰색 문과 배관, 전기 소켓이 보이는 실내 공간입니다. 배선과 배관을 벽과 천장 속에 매립하여 외부로 노출되는 선을 없앴으며, 이는 인테리어 마감 후의 완성도를 결정짓는 핵심 작업입니다.

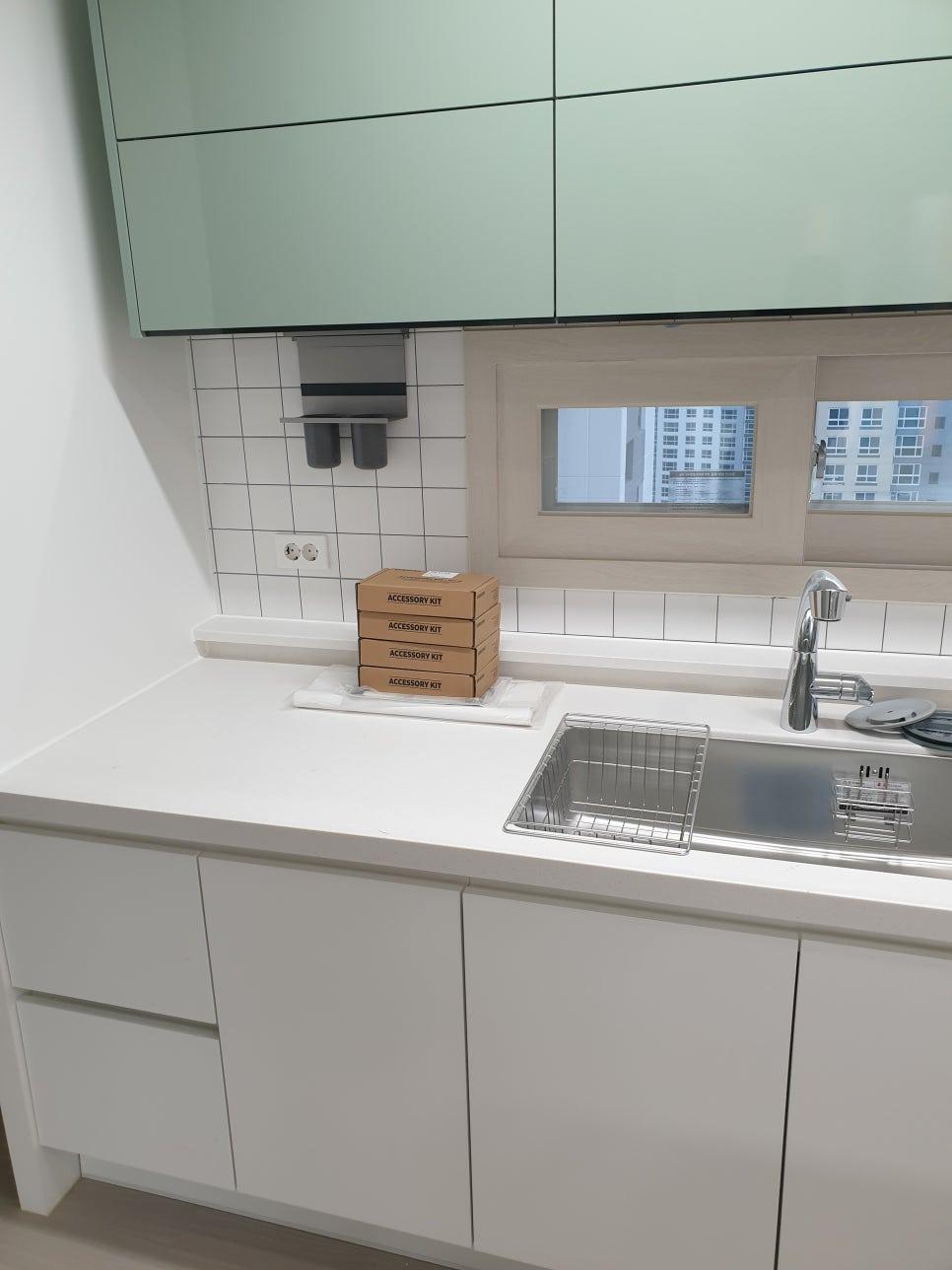

흰색 상판과 수납장, 스테인리스 싱크볼과 수전이 설치된 주방 공간입니다. 상부의 녹색 유리 문장과 조화를 이루며, 주방 천장에도 매립형 기기를 설치해 조리 시 발생하는 열기를 효율적으로 제어하도록 했습니다.

실외기 설치 시에는 진동과 소음을 줄이기 위해 방진 패드를 사용하여 고정했습니다. 제한된 실외기실 공간 내에서 여러 대의 실내기를 하나의 실외기로 연결하는 기술을 적용해 공간 효율을 높였습니다.

이번 작업은 천장형 매립식 실내기 설치와 응축수 배관의 경사도 설계, 그리고 전기 보호 장치 추가 설치까지 전 과정이 진행되었습니다. 현재 모든 기기의 개별 냉방 제어가 가능한 상태로 마감되었습니다.

천장 매립형 설계를 고려하신다면 실외기실의 방진 패드 설치 여부와 응축수 배관의 경사도를 먼저 확인해 보세요.
