높은 층고와 넓은 공간을 위한 천장 매립형 냉난방 설계 | 동작구 래미안트윈파크

동작구 래미안트윈파크 아파트의 시스템에어컨 설치 현장입니다. 안녕하세요. 높은 층고와 넓은 면적을 가진 주거 구조라 일반 냉방기기로는 효율적인 온도 조절이 어려운 조건이었습니다.

천장 높이나 벽체 재질에 따라 냉난방 효율이 달라지기에 어디서부터 설계를 시작해야 할지 막막할 때가 있죠. 어떻게 공간 구조를 분석하고 기기를 배치했는지 그 과정을 따라가 볼게요.

천장에는 공기순환기와 조명이 배치되었고 벽면에는 유리문과 창문이 보입니다. 공간의 특성을 고려해 천장 매립형으로 시공하여 인테리어의 조화를 유지하면서 바닥과 벽면의 가용 면적을 확보했습니다.

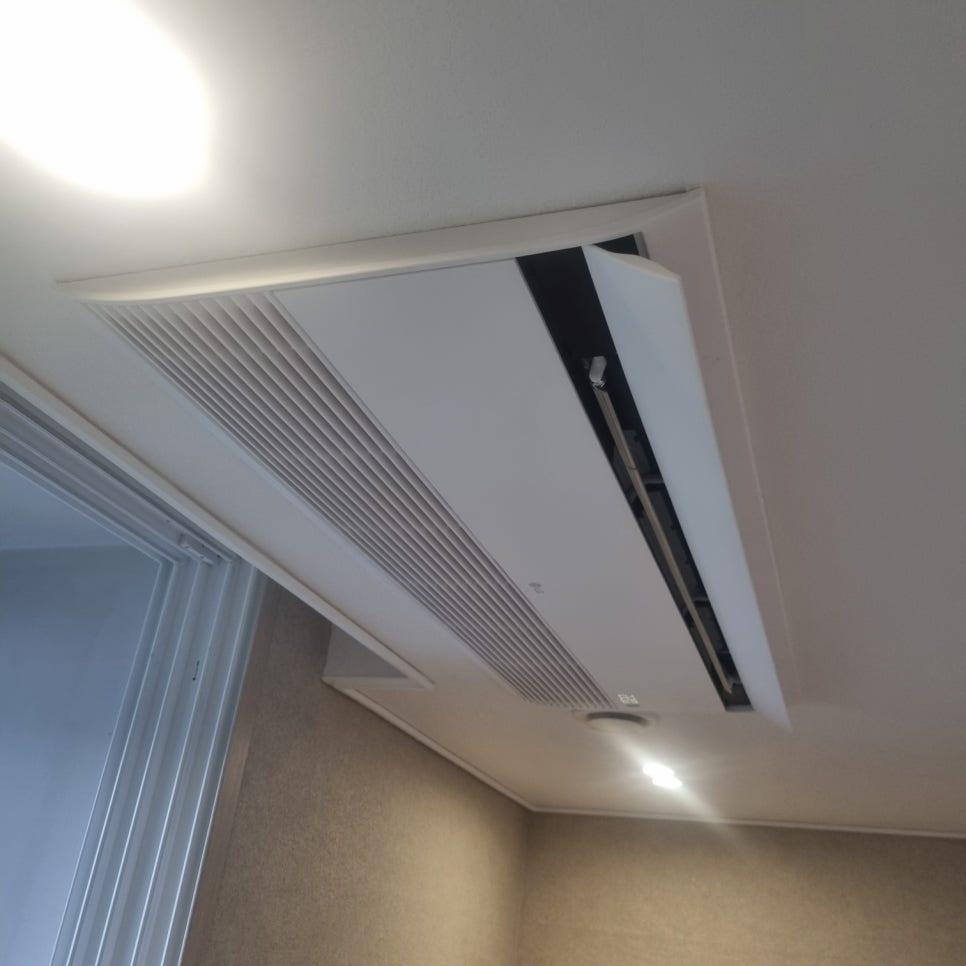

실내 천장에 설치된 공기순환기와 조명이 확인됩니다. 층고가 높은 집일수록 공기 흐름을 정밀하게 설계해야 하기에, 각 방의 요구 성능에 맞춰 기기 위치를 개별적으로 지정했습니다.

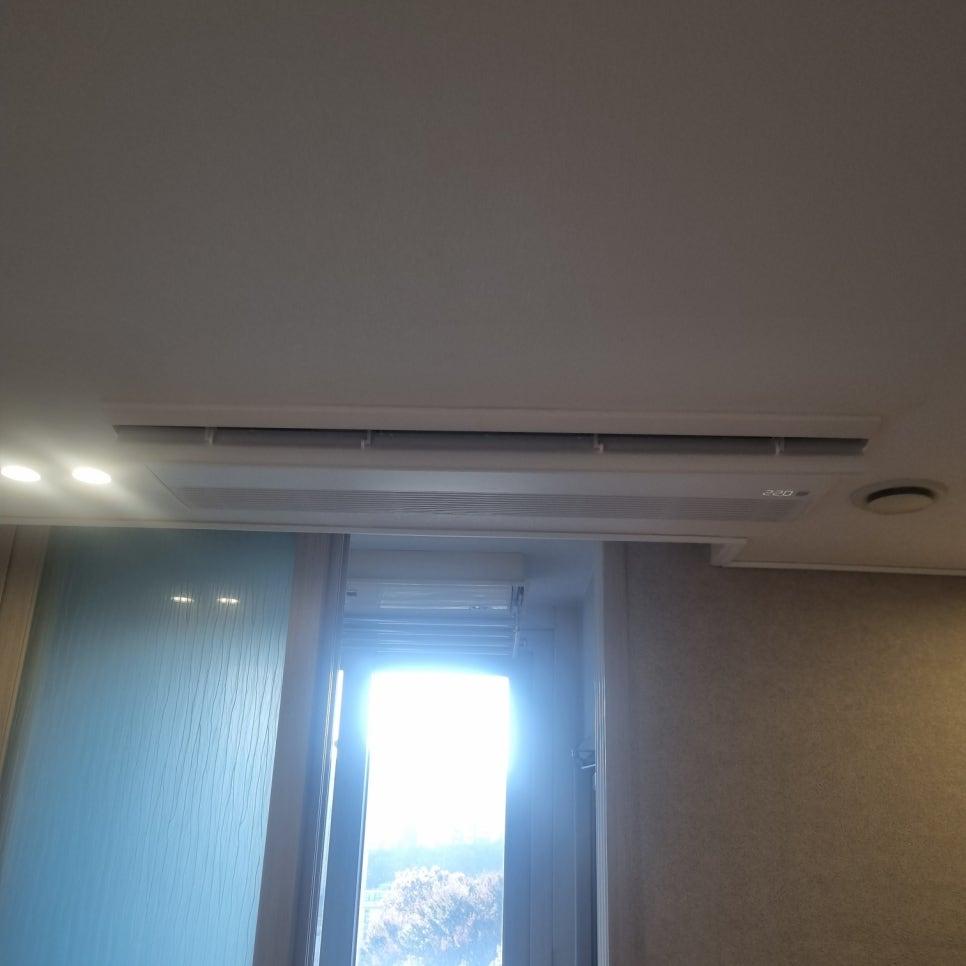

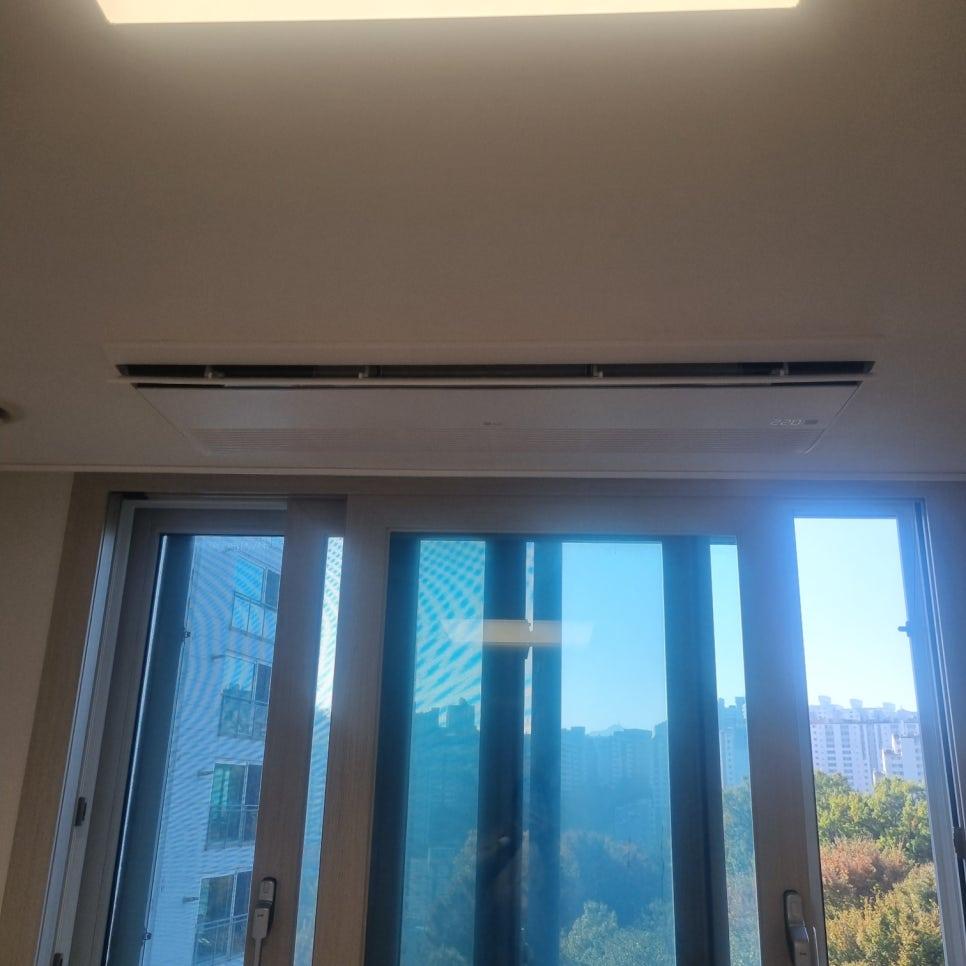

창호 유리 패널과 천장의 공기 순환 장치가 근접해 있습니다. 창가 주변은 외부 기온의 영향을 가장 많이 받는 지점이므로, 냉난방 효율을 높이기 위해 기기 배치와 창호의 위치 관계를 세심하게 조정했습니다.

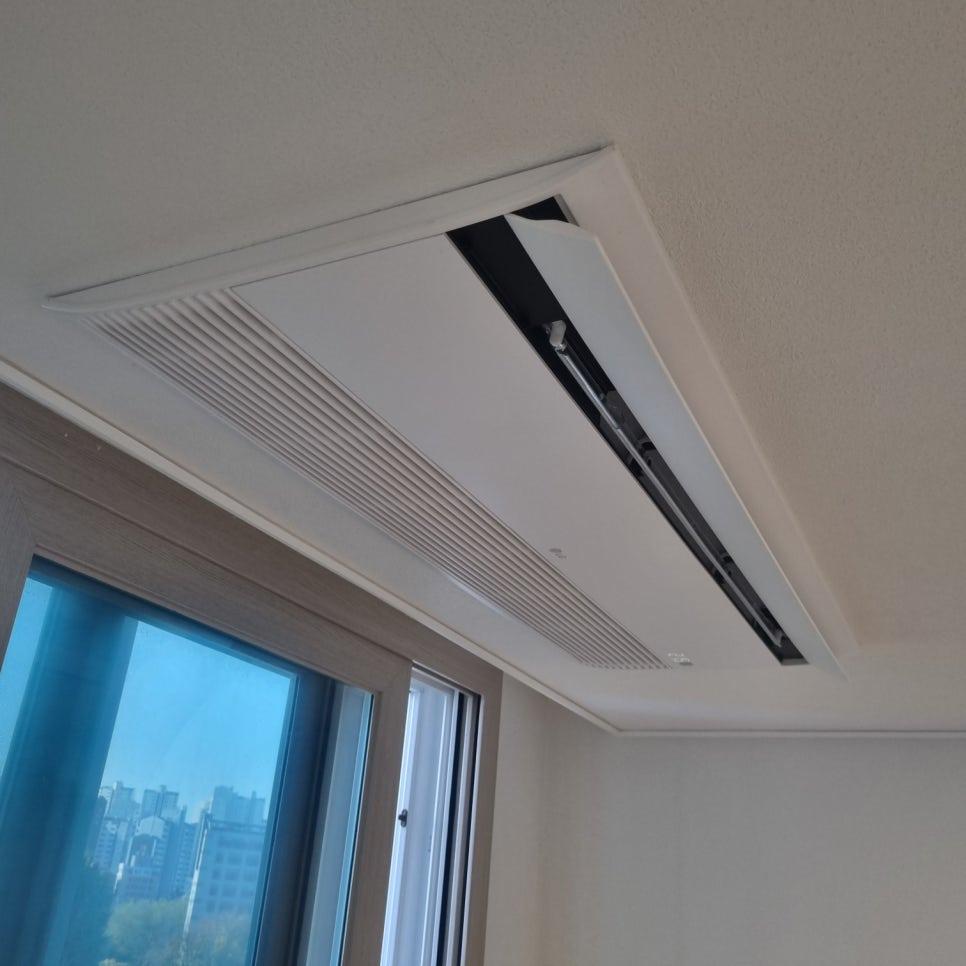

천장의 공기 순환기와 창문이 함께 보이는 모습입니다. 거실과 각 방의 냉방 요구치가 다르기에 맞춤형 설계를 적용하여 공간 전체에 균일한 온도가 전달되도록 했습니다.

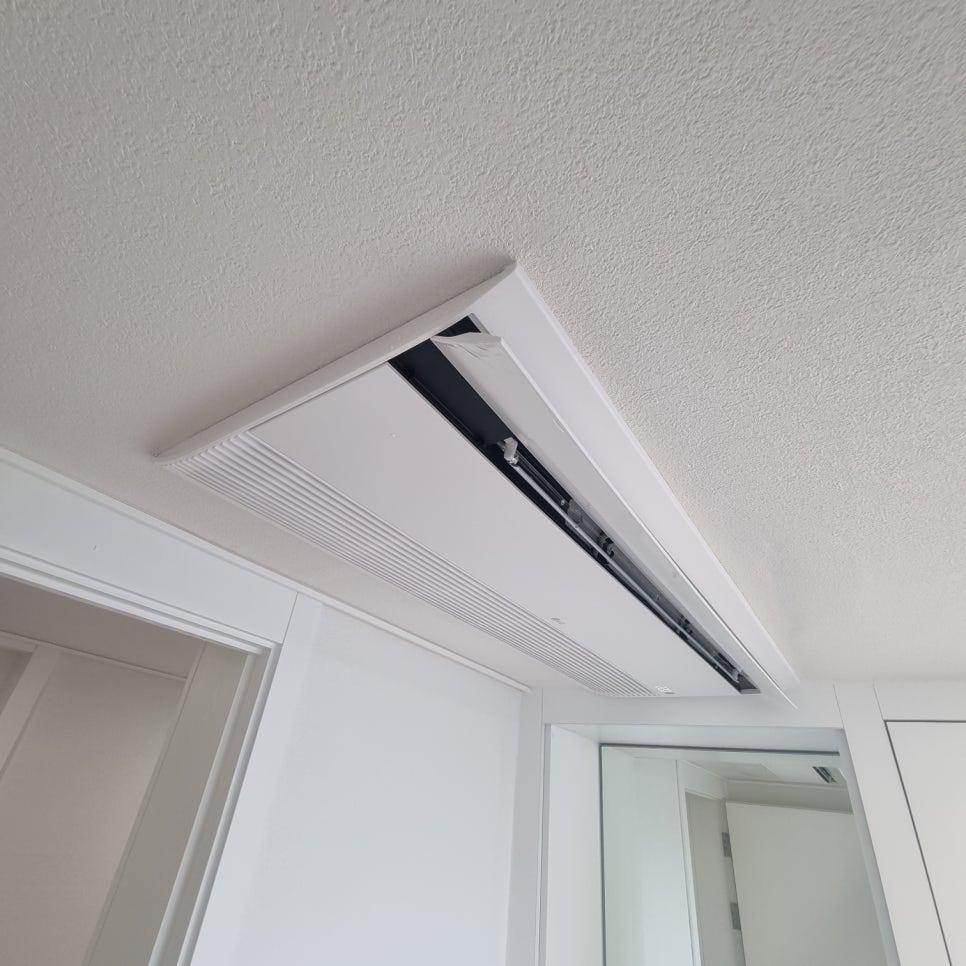

흰색 공기 조절 장치의 상단 프레임과 내부 구조가 노출된 디테일입니다. 천장 마감재의 텍스처와 기기 프레임이 밀착되도록 고정하여 매립 시 틈새가 생기지 않도록 처리했습니다.

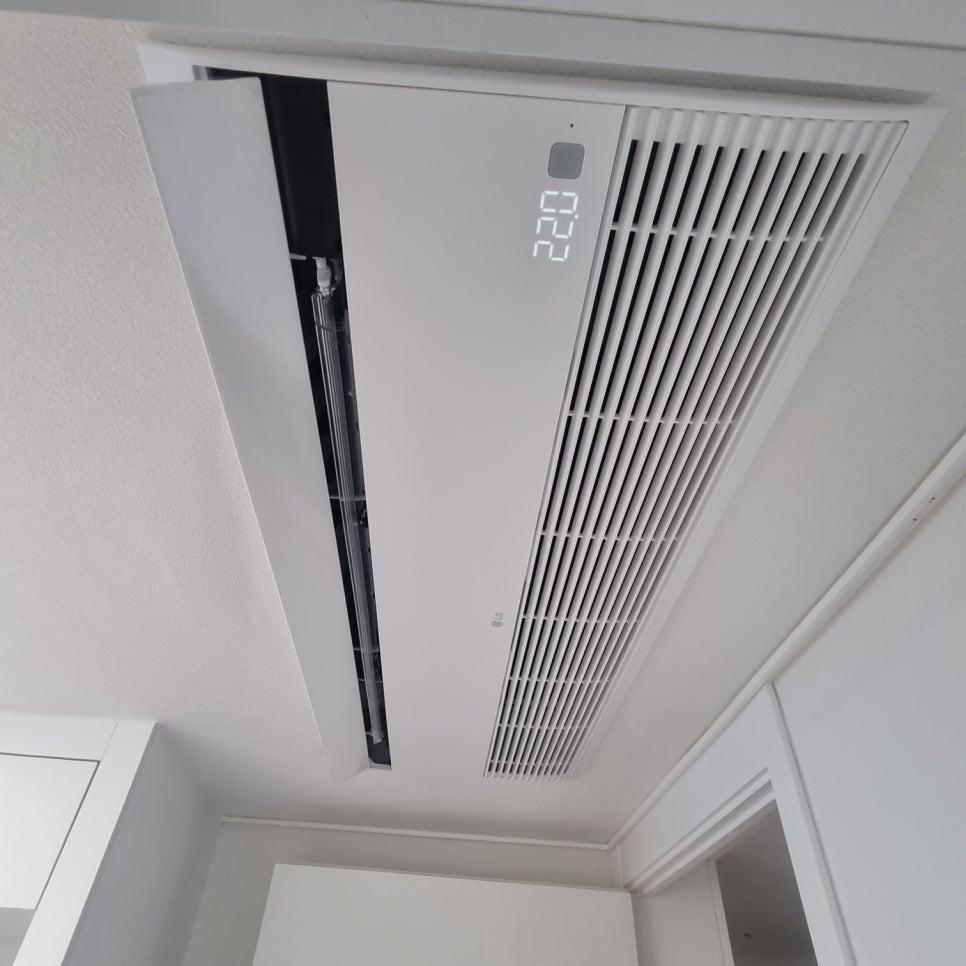

디스플레이에 '22'가 표시된 공기 조절 장치의 클로즈업 샷이며 좌측 문짝이 열려 내부 배선이 보입니다. 기기 설치 후에는 실제 작동 상태를 확인하는 성능 테스트를 거쳐 설정 온도가 정확히 반영되는지 검증했습니다.

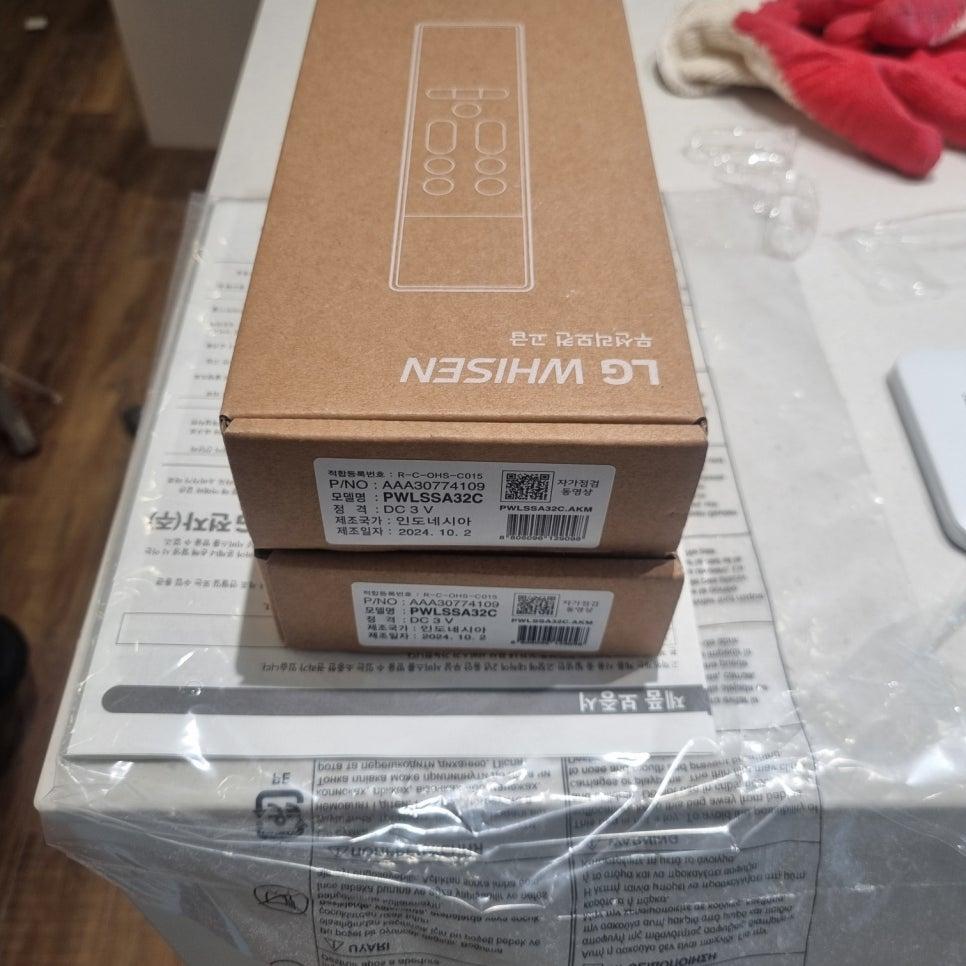

제품 패키지의 라벨과 QR 코드가 보입니다. 현장에 투입되는 자재의 규격과 모델이 설계 도면과 일치하는지 먼저 확인하는 과정이 선행되었습니다.

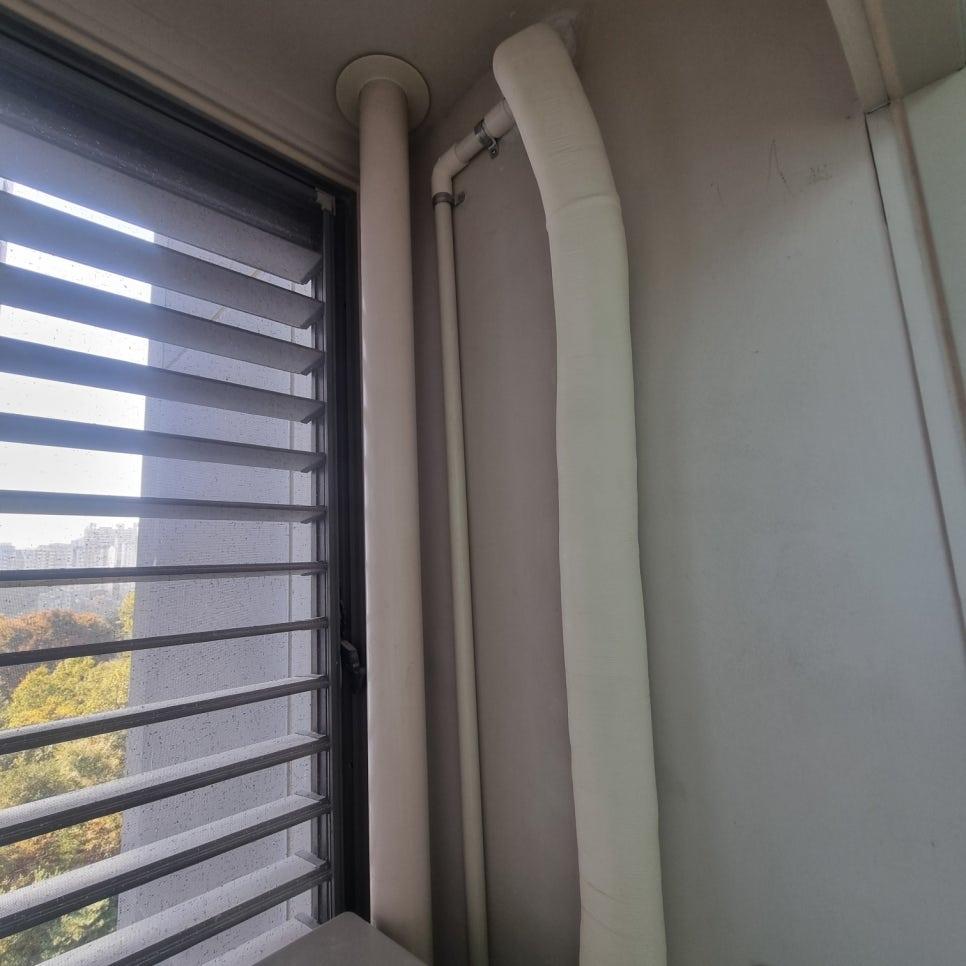

블라인드가 설치된 창호와 벽면에 고정된 흰색 배관이 보입니다. 배관이 외부로 드러나는 구간은 벽면에 밀착 고정하여 시각적인 간섭을 줄이고 배관의 흔들림을 방지했습니다.

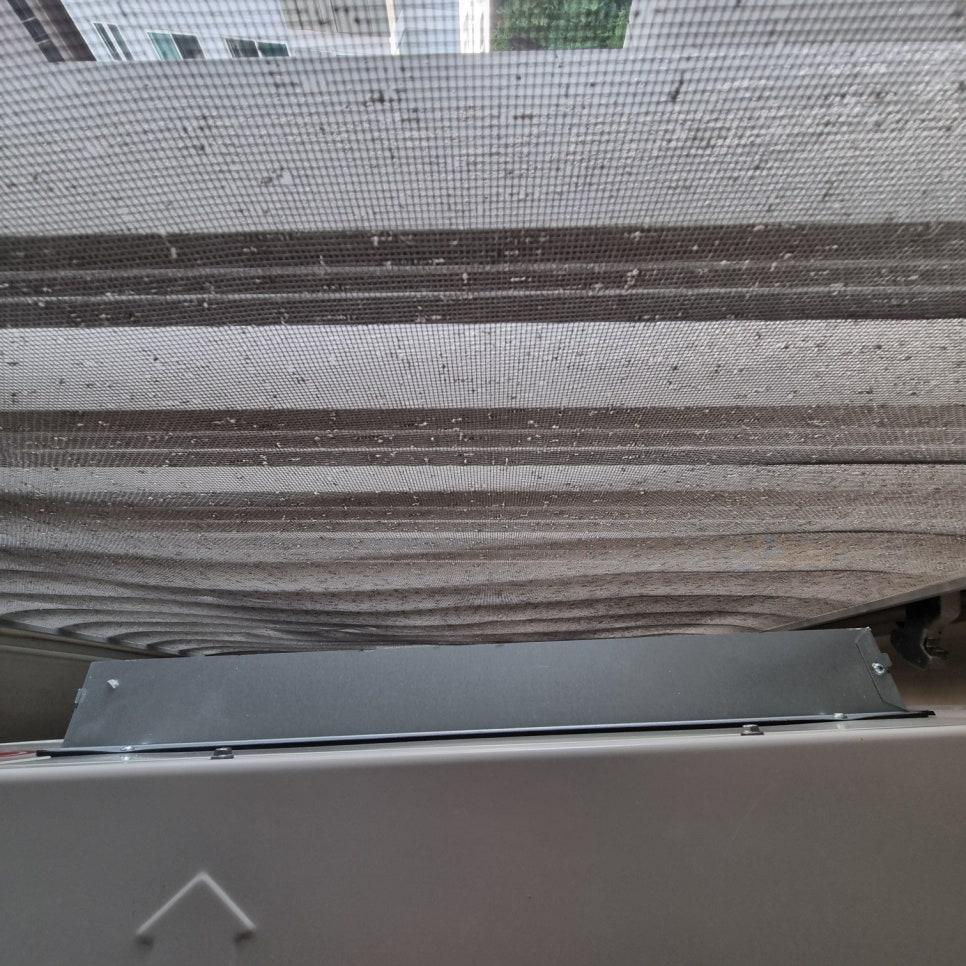

창호의 메쉬망과 건물 외벽, 그리고 내부에 부착된 검은색 장치가 보입니다. 실외기와 실내기를 잇는 연결 통로를 확보하고, 외부 환경에 노출되는 부위의 기밀성을 확인했습니다.

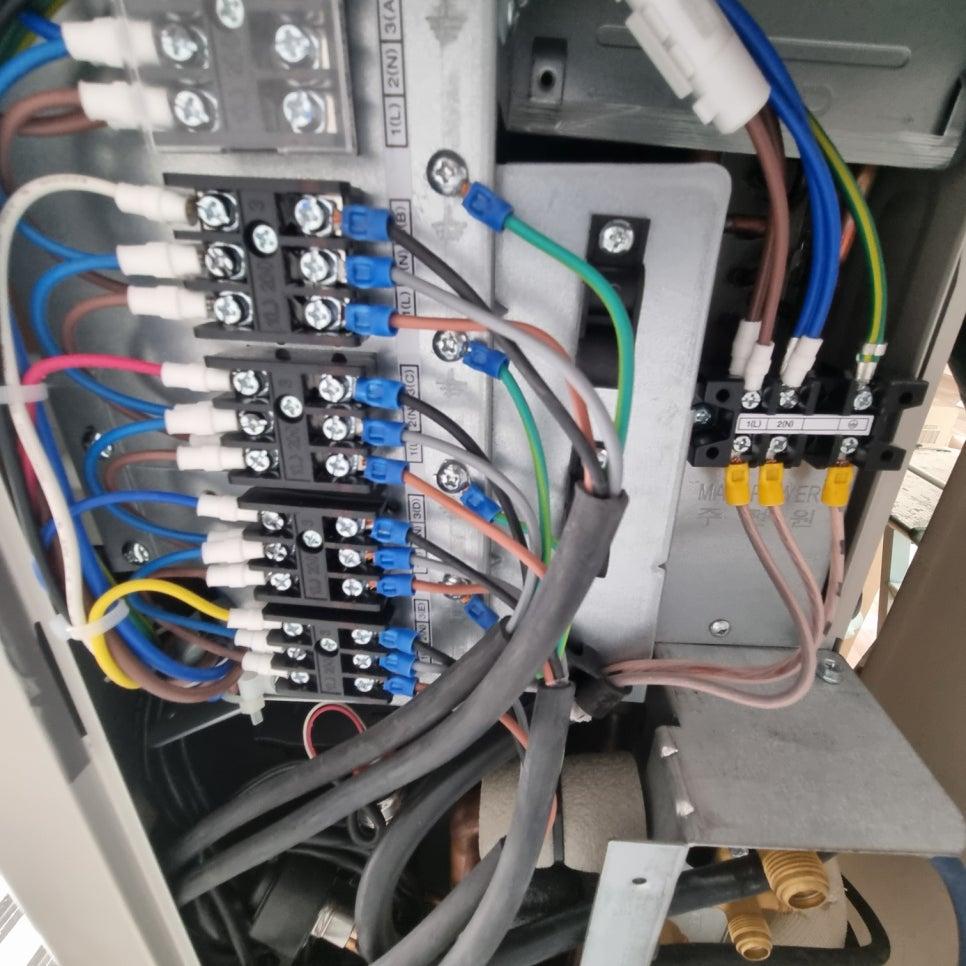

전기 박스 내부에 파란색, 녹색, 갈색 등 다양한 색상의 전선들이 연결되어 있습니다. 과전류로 인한 사고를 예방하기 위해 전력 공급 라인을 안정적으로 배선하고 접점 부위를 다시 한번 조였습니다.

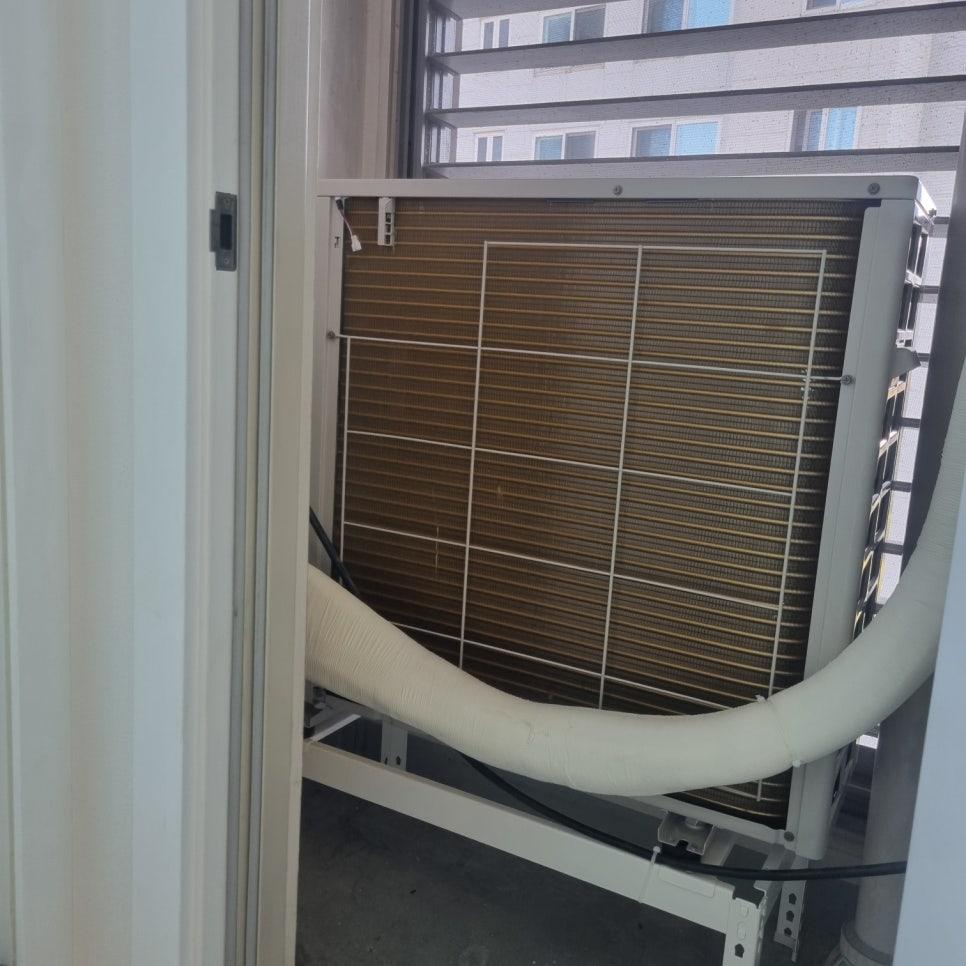

창호 뒤에 설치된 에어컨 외부 단위(열교환기)와 연결된 흰색 배관입니다. 실외기가 성능을 최대로 발휘할 수 있는 위치에 고정되어 냉매 순환이 원활하게 이루어지도록 배치했습니다.

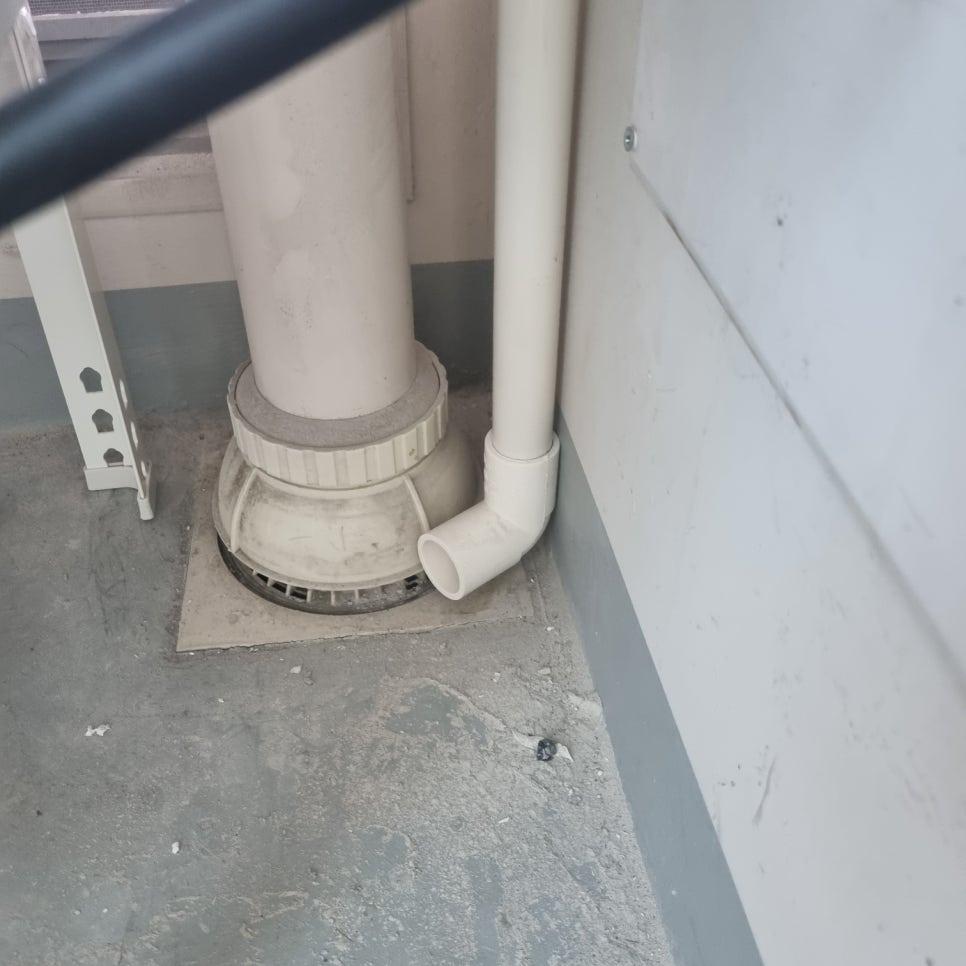

흰색 PVC 배관과 배수구, 그리고 벽면과 바닥이 만나는 지점의 모습입니다. 배관 내 공기를 제거하는 진공 작업을 통해 성능 저하 요인을 없앴으며, 배수구의 기울기를 맞춰 응결수가 원활히 배출되도록 마무리했습니다.

천장 매립형 설치를 위해 현장 조사와 배선 작업을 진행했으며, 실외기 프레임 고정과 배관 진공 작업까지 마친 상태입니다. 시공 후 1년간의 무료 점검과 5년간의 무상 A/S 기간이 설정되었습니다.

계약금 30만 원 선납 후 시운전 완료 시 잔금을 치르는 절차로 진행되었습니다. 래미안트윈파크처럼 층고가 높은 환경이라면 천장 매립형 설계와 배관 진공 상태를 먼저 확인해 보세요.
