창문 위 천장 매립으로 공간 효율을 높인 냉난방 설계 | 송도 더샵그린워크3차

송도 더샵그린워크3차 아파트의 천장 매립형 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 냉난방 설비를 구축하여 사계절 내내 적정 온도를 유지할 수 있도록 계획한 곳입니다.

천장 속 배관 경로를 잡는 일은 눈에 보이지 않아 판단이 어려울 때가 있죠. 어떤 순서로 설비를 배치하고 점검했는지 따라가 볼게요.

작업 구역을 구분하기 위해 문에 부착된 타일 패널의 표시를 확인합니다. 공정별로 진입 경로를 명확히 구분해야 다른 마감재에 영향을 주지 않고 효율적으로 움직일 수 있습니다.

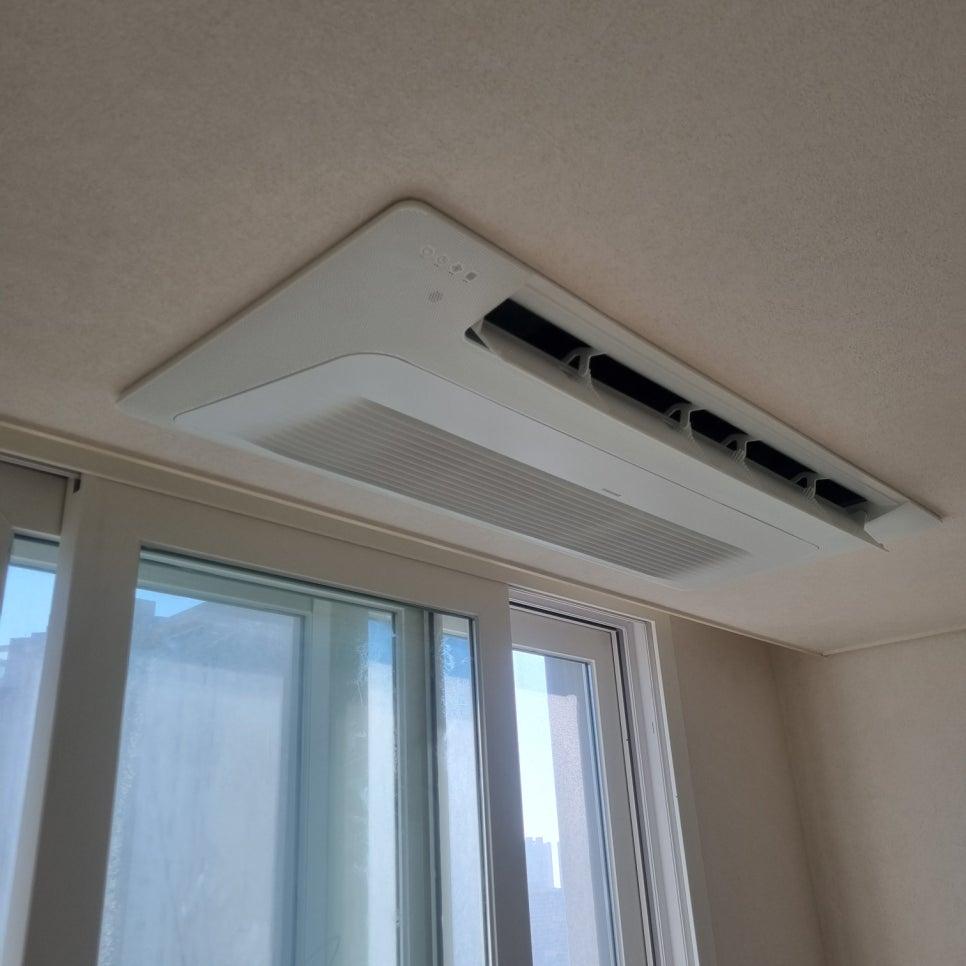

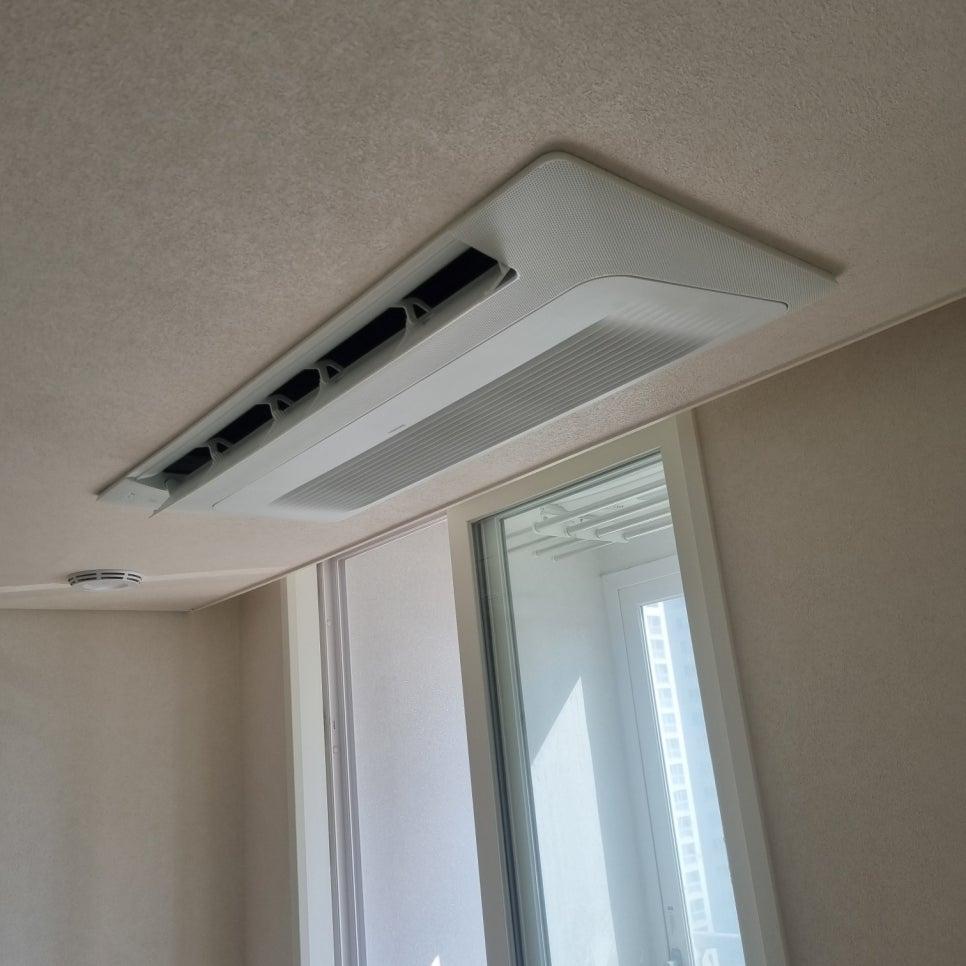

창문 위쪽 천장에 공기 조절 장치를 매립하는 구조를 적용했습니다. 이 위치는 공간을 차지하지 않으면서도 냉난방 기류가 실내 전체로 고르게 퍼질 수 있는 지점입니다.

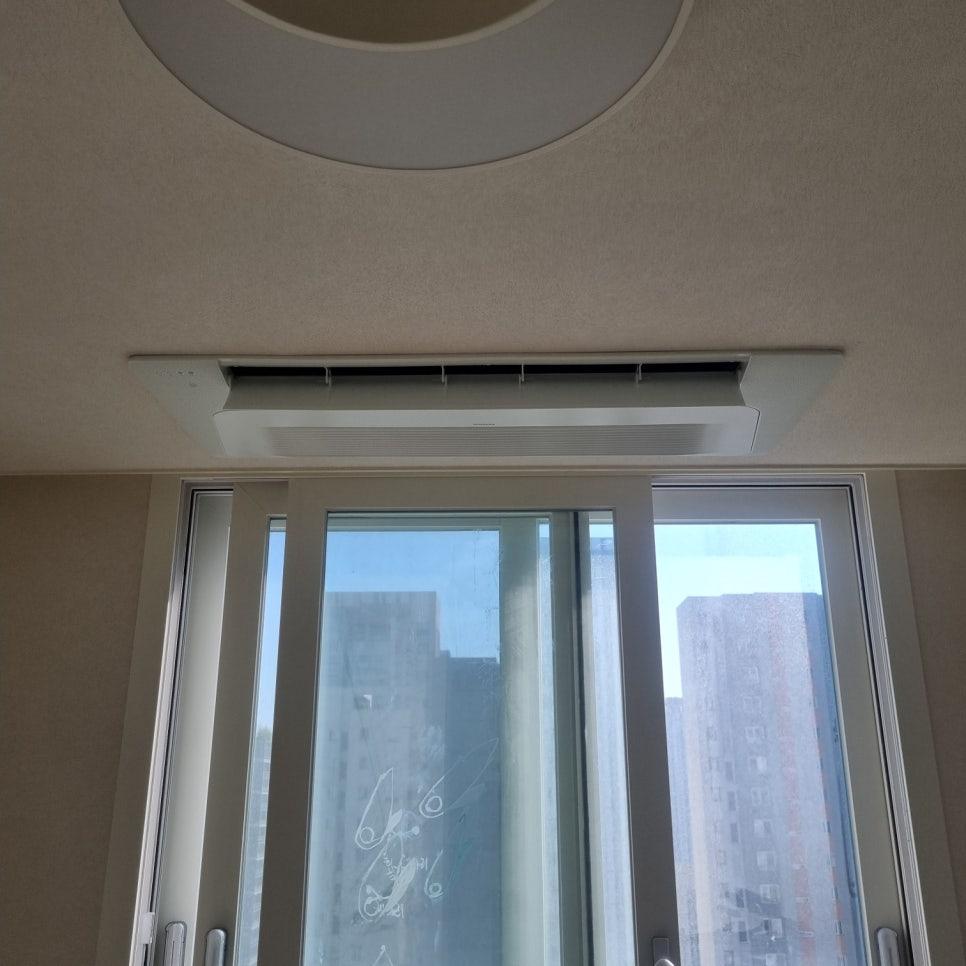

원형 조명과 공기순환기가 나란히 배치된 모습입니다. 천장 타공 위치를 정밀하게 잡아야 조명 기구와 간섭 없이 평평한 마감이 나옵니다.

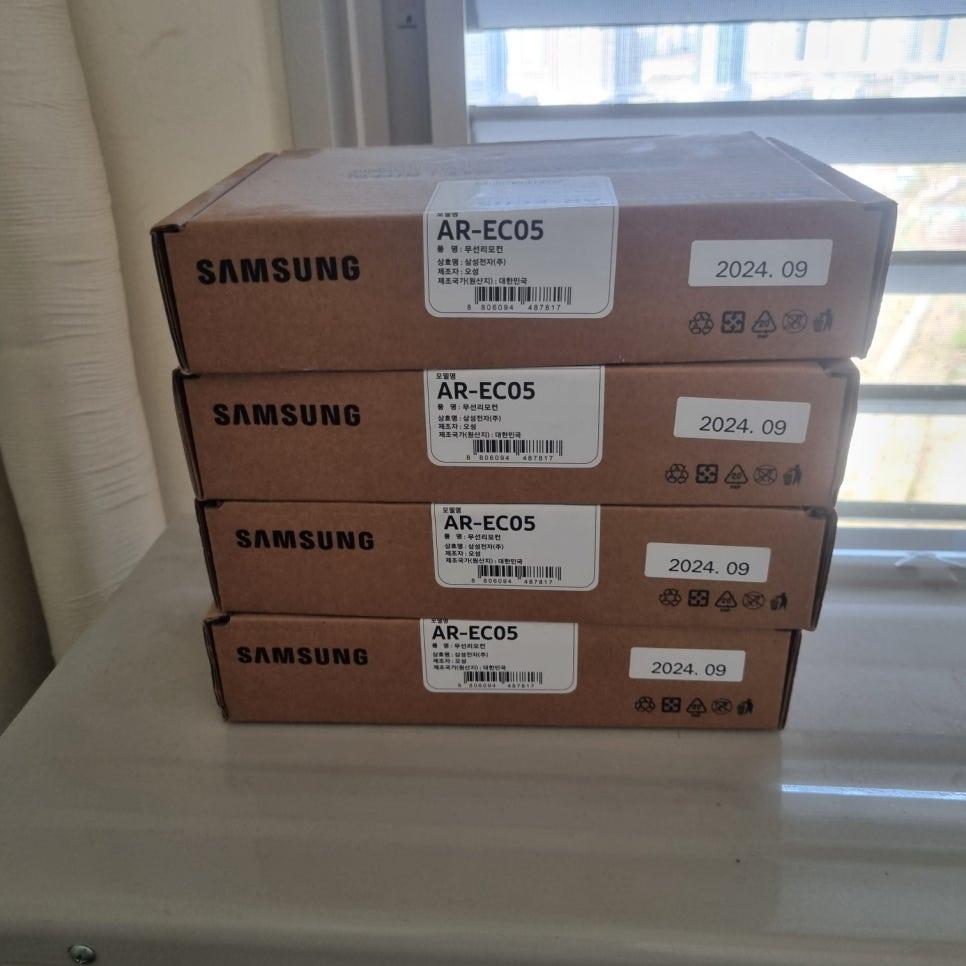

현장에 반입된 삼성 AR-EC05 제품 상자들이 보입니다. 모델별 사양을 확인하고 각 방의 면적과 용도에 맞는 용량을 배치하는 것이 기본입니다.

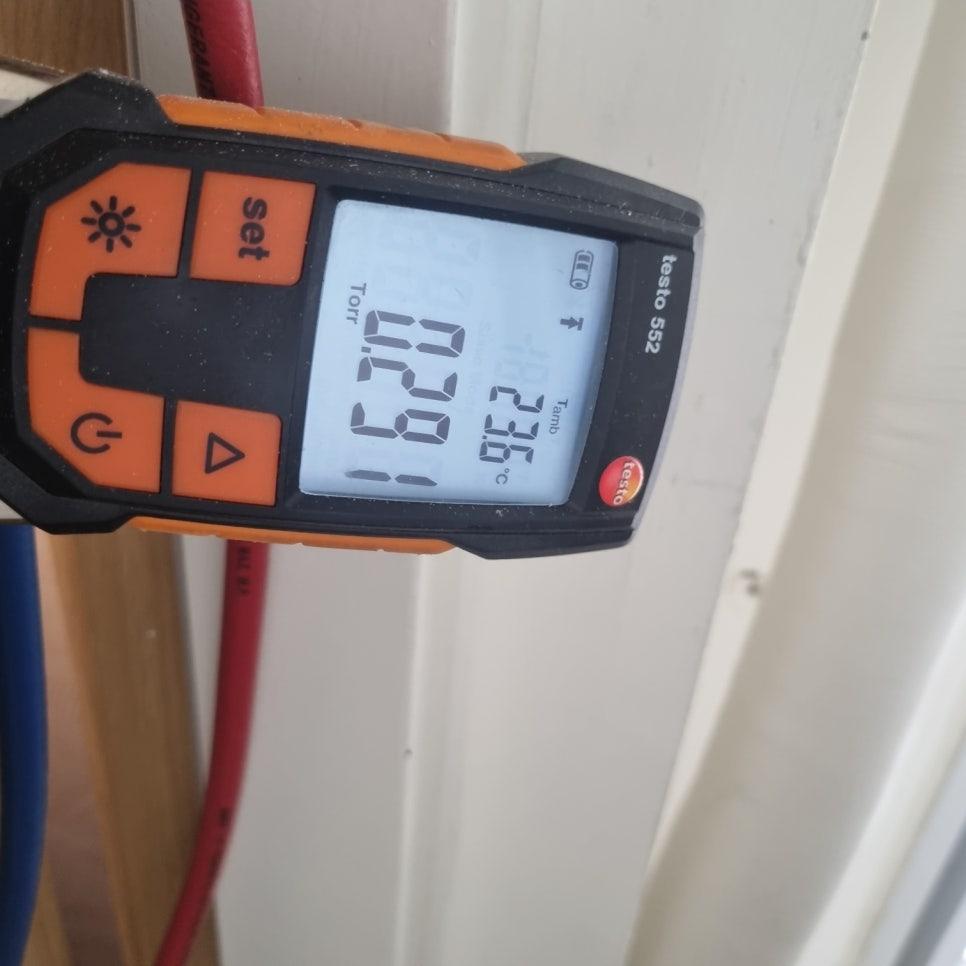

테스토 552 측정기로 배관의 기밀 상태를 점검하고 있습니다. 빨간색과 파란색 케이블로 연결된 측정값이 기준치 안에 들어와야 추후 냉매 누설로 인한 재공사를 막을 수 있습니다.

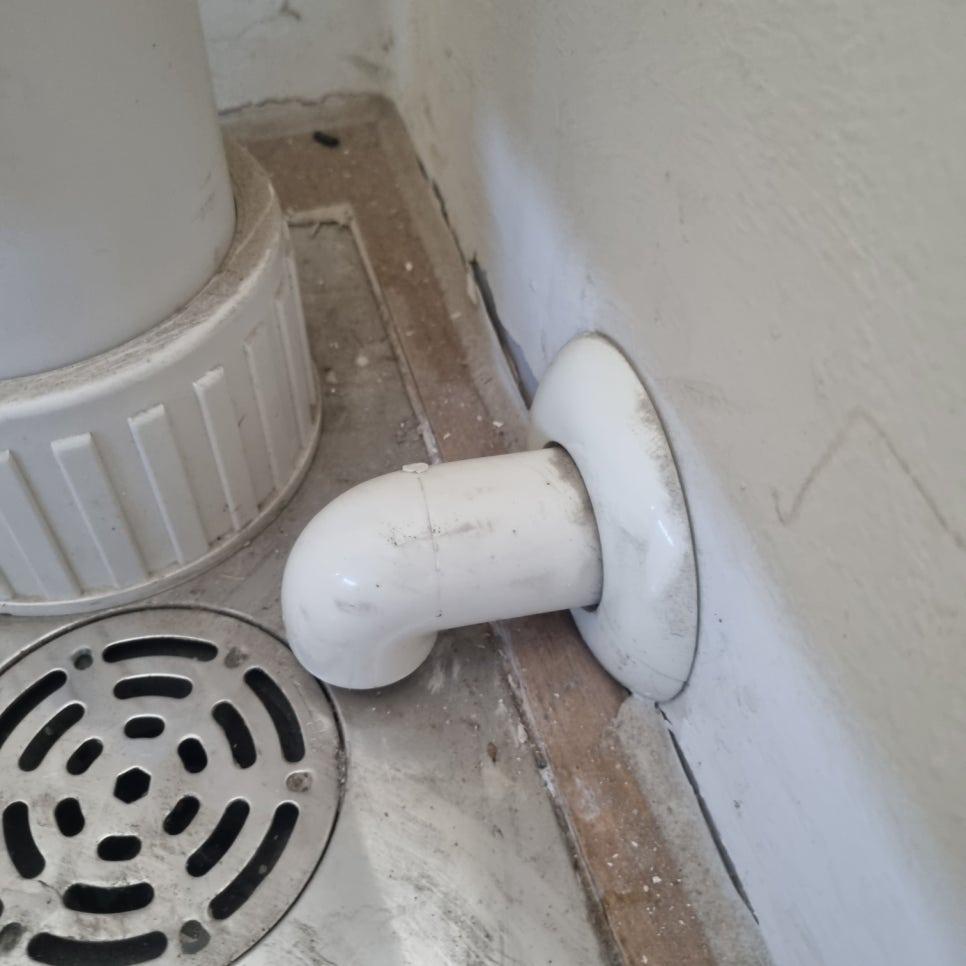

흰색 PVC 배관과 금속 배수판을 이용해 응축수 배출 경로를 잡았습니다. 고층 아파트일수록 배수 구배가 중요하므로, 벽면을 따라 배관을 안정적으로 고정해 누수 가능성을 줄였습니다.

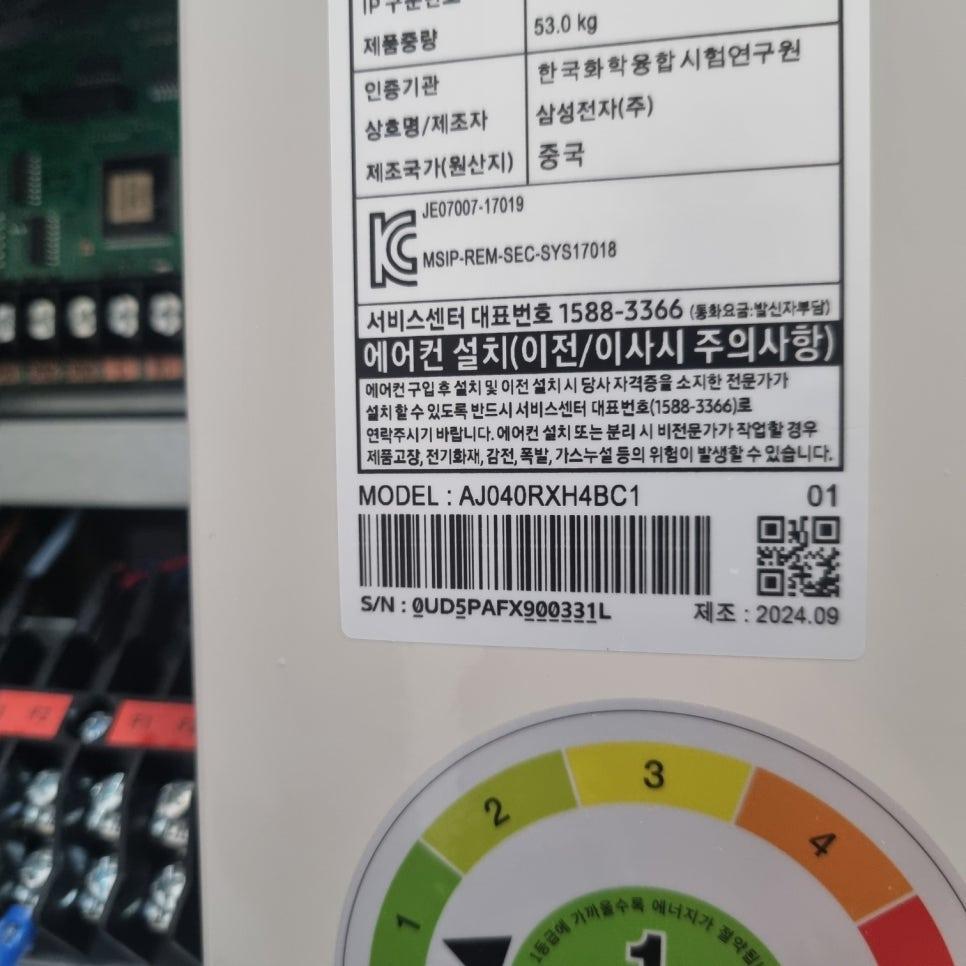

제품 라벨의 QR 코드와 시리얼 번호를 기록해 둡니다. 설치 후 제품의 정품 여부와 제조 일자를 명확히 관리해야 무상 A/S 기간 동안 원활한 지원을 받을 수 있습니다.

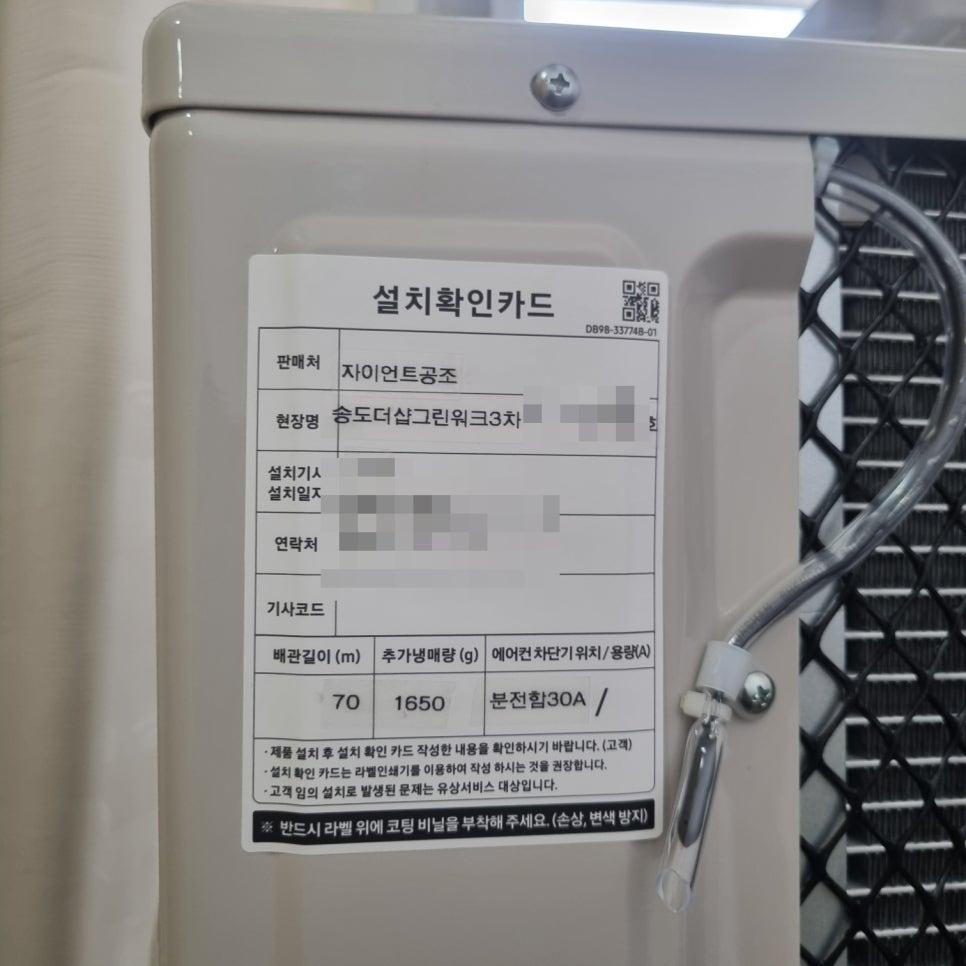

전기 설비에 설치확인카드를 부착해 공정 완료를 표시했습니다. 단계별 체크리스트를 통해 누락된 연결 부위가 없는지 최종적으로 검수하는 과정입니다.

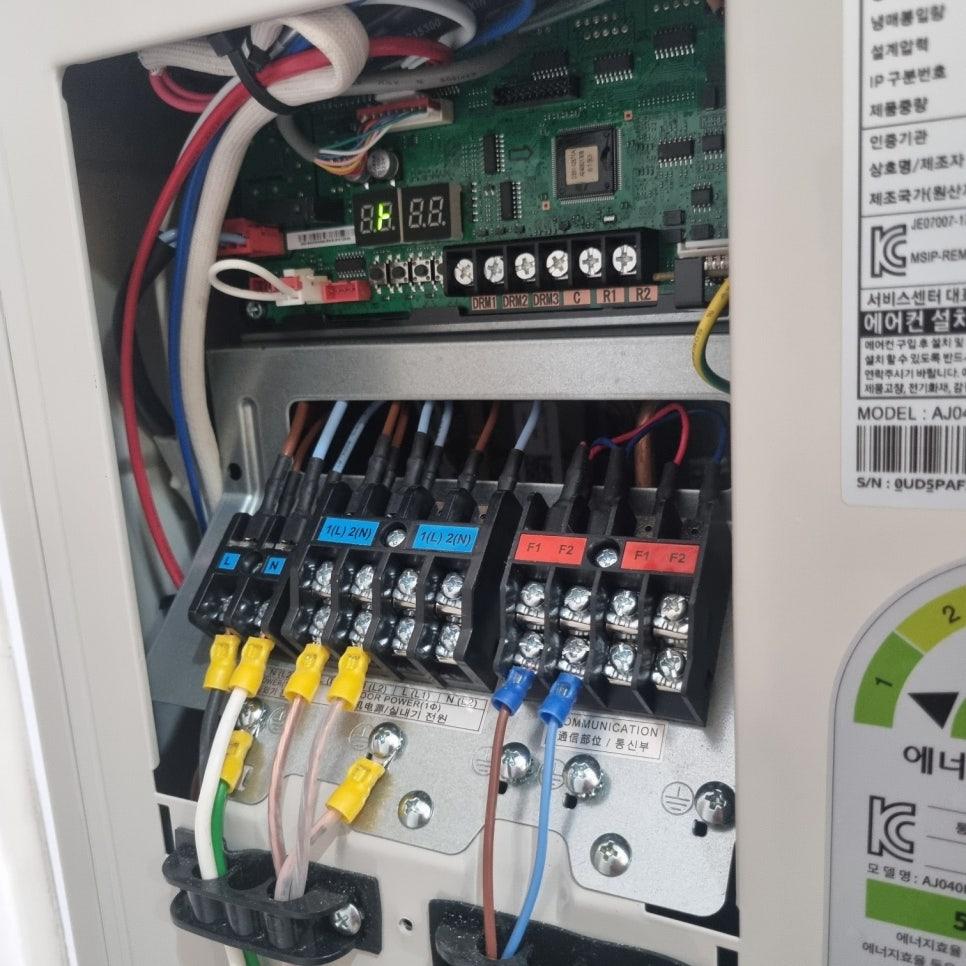

회로 보드와 케이블 접점을 체계적으로 정리한 내부 모습입니다. 전기 배선이 엉키지 않게 라벨링을 하고 정돈해야 나중에 유지보수 시 특정 라인을 빠르게 찾을 수 있습니다.

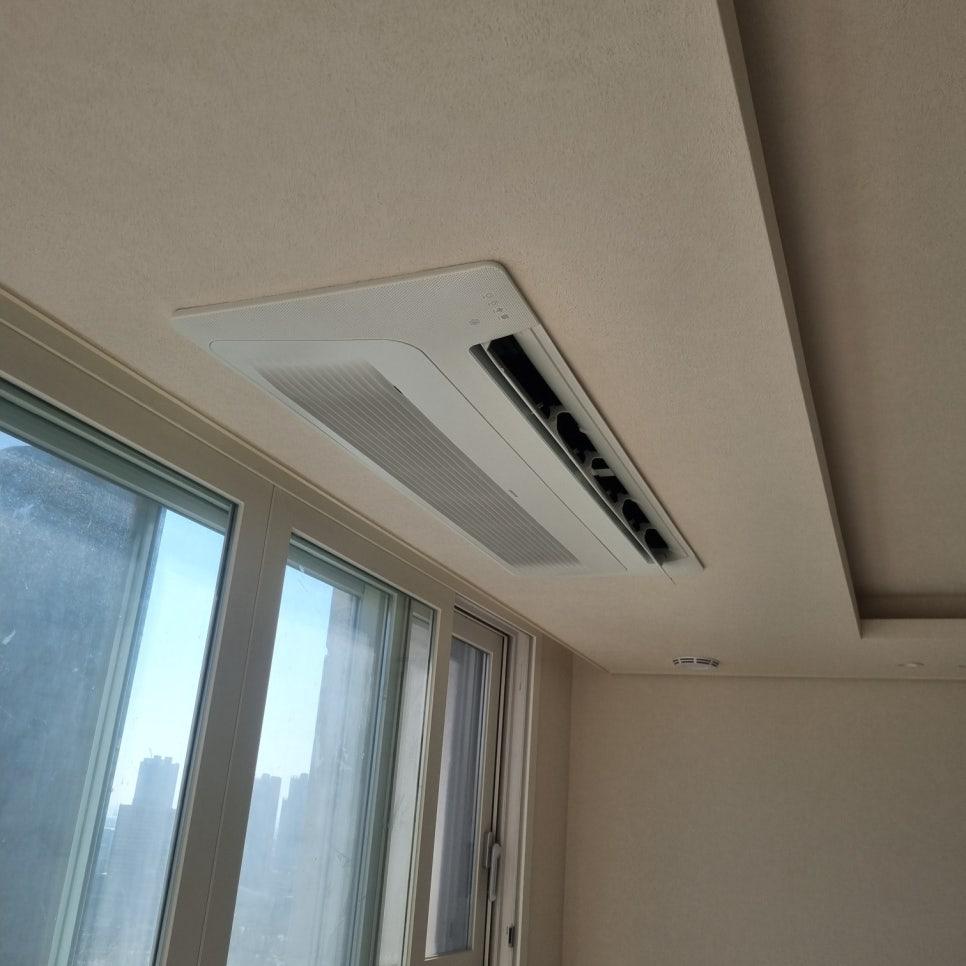

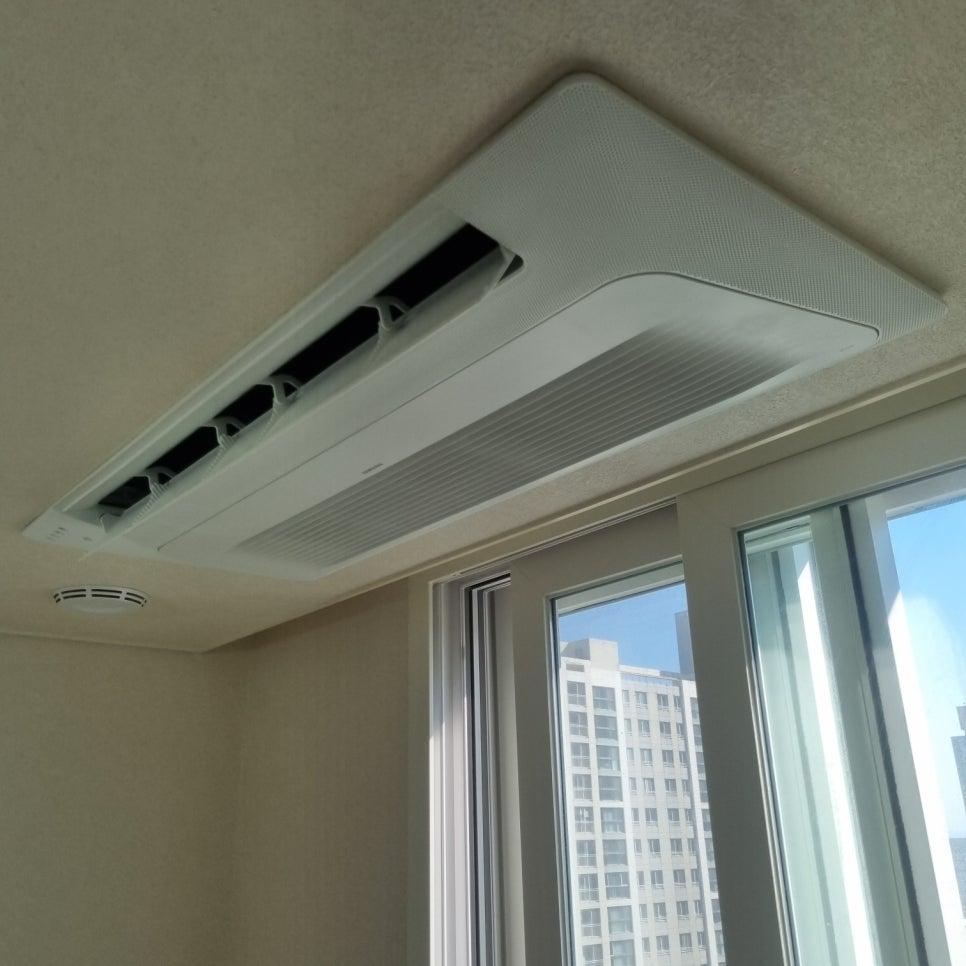

천장에 매립된 공기 조절 장치가 창호와 조화를 이루며 설치되었습니다. 실내기 외관이 천장 면과 밀착되어 돌출부위 없이 마감된 상태입니다.

시스템 에어컨을 계획한다면 각 방의 온도 선호도가 다르므로 개별 온도 조절 기능이 포함된 모델인지 확인해야 합니다. 또한 응축수 배출을 위한 PVC 배관의 경로와 구배가 적절히 설계되었는지 점검하는 것이 중요합니다.

송도 더샵그린워크3차 현장은 삼성 AR-EC05 모델을 기반으로 천장 매립 시공과 배관 설계를 마쳤습니다. 현재 시운전까지 완료되어 정상 작동하는 상태입니다.

삼성 AR-EC05 모델의 개별 온도 조절 기능과 테스토 552로 점검한 기밀 상태를 확인해 보세요.
