높은 천장 구조에 맞춘 실내기 배치와 냉매 순환 설계 | 동탄역 시범한화꿈에그린프레스티지

동탄역 시범한화꿈에그린프레스티지 아파트는 천장고가 높고 공간이 넓은 구조적 특징을 가지고 있습니다. 안녕하세요. 입주 전 시스템에어컨을 매립하여 공간 효율을 높이고 사계절 냉난방 환경을 구축한 현장입니다.

천장 높이가 일반적인 경우보다 높으면 냉기나 온기가 바닥까지 닿는 효율이 떨어질 수 있습니다. 어떤 위치에 실내기를 배치해야 사각지대 없이 온도를 유지할 수 있을지 고민되는 지점이죠. 현장 조사 결과를 바탕으로 설계한 배치와 시공 과정을 짚어볼게요.

천장 마감 표면에 밀착되어 설치된 실내기의 상단 모습입니다. 천장 내부 공간을 활용해 기기를 매립함으로써 벽면이나 바닥에 별도의 거치 공간을 만들지 않고도 냉난방 기능을 구현했습니다.

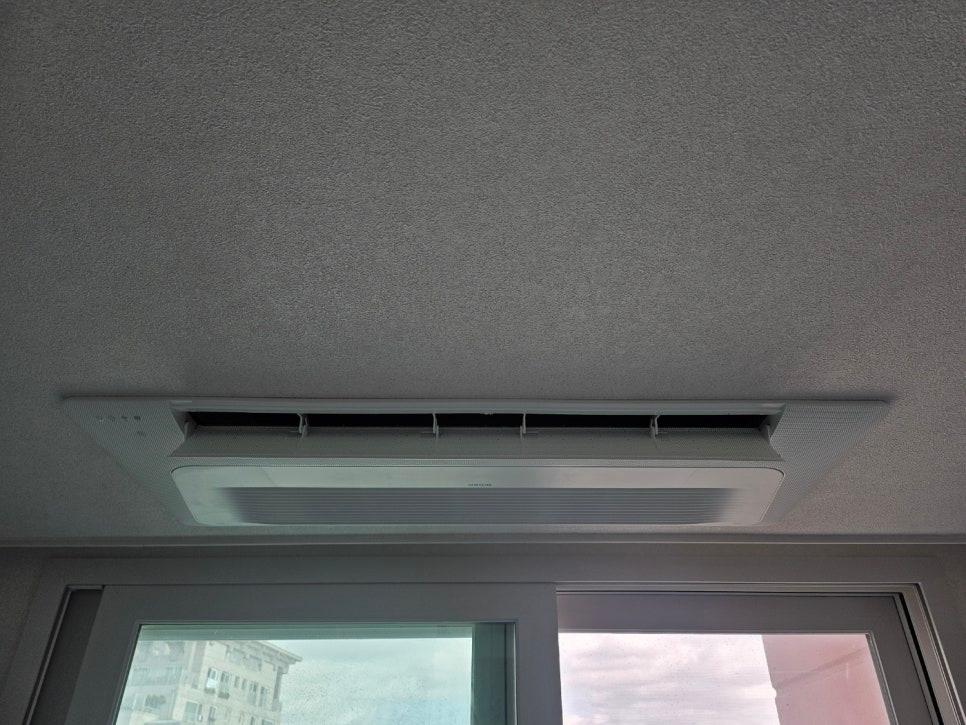

창문 인근 천장에 실내기가 거치된 시공 과정입니다.

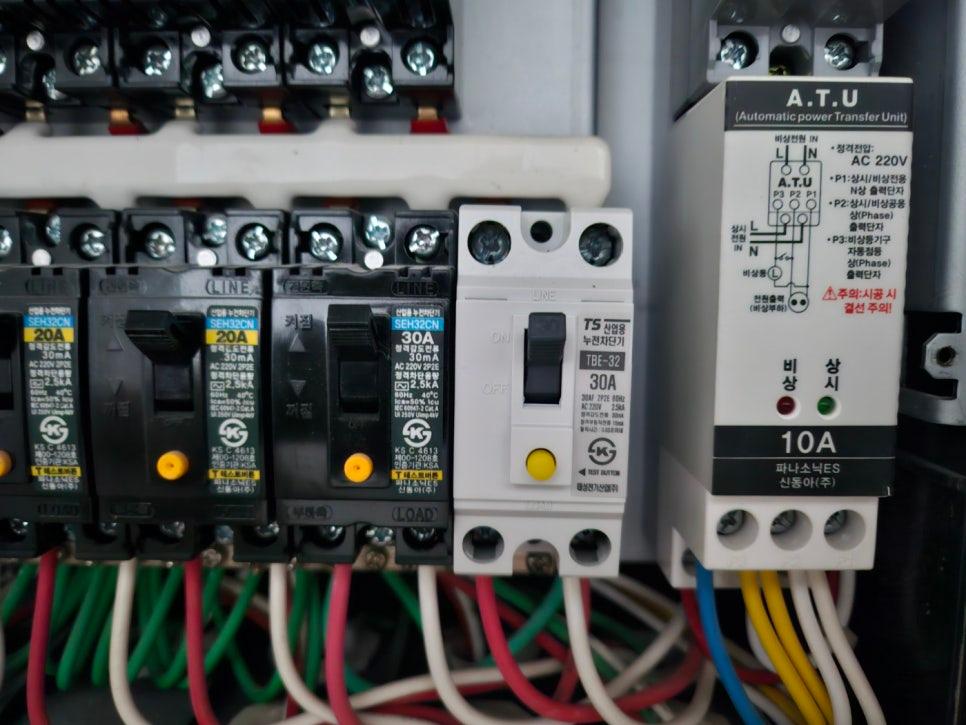

전기 박스 내부에 스위치와 전원 전환 장치, 케이블을 연결한 디테일입니다. 시스템에어컨은 전력 소모가 큰 설비이므로 전원부의 접속 상태를 정확히 확인해야 합니다. 배선 연결 후 단단히 고정하여 전기적 변수를 줄였습니다.

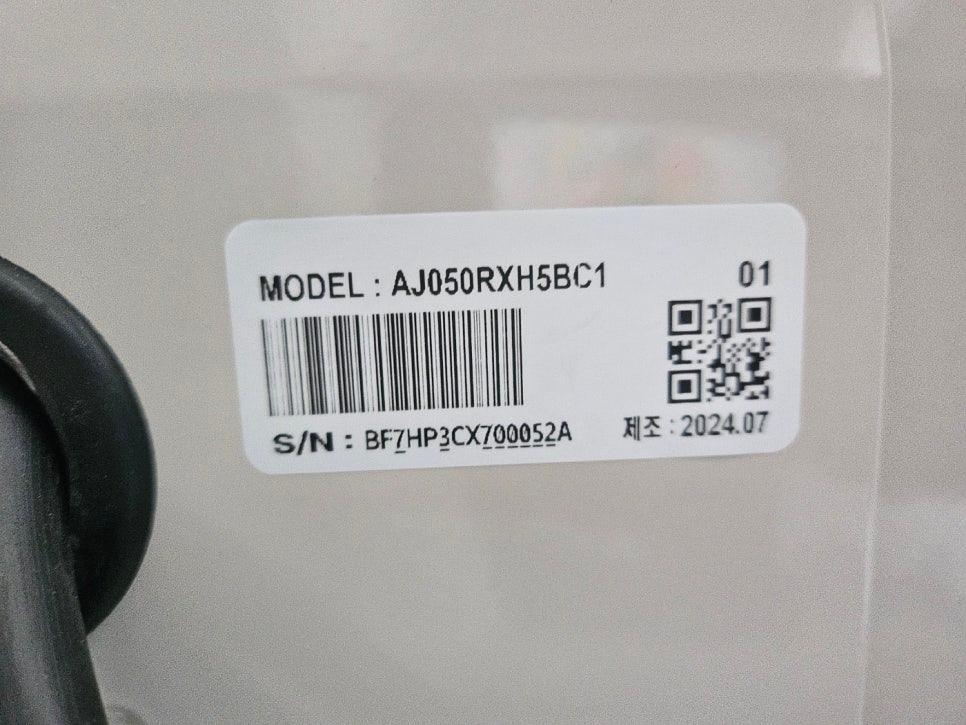

설치된 제품의 라벨이 부착된 표면입니다. 정품 자재 사용 여부와 모델 사양을 확인하는 단계로, 설계된 용량에 맞는 기기가 투입되었는지 검수하는 과정이 포함됩니다.

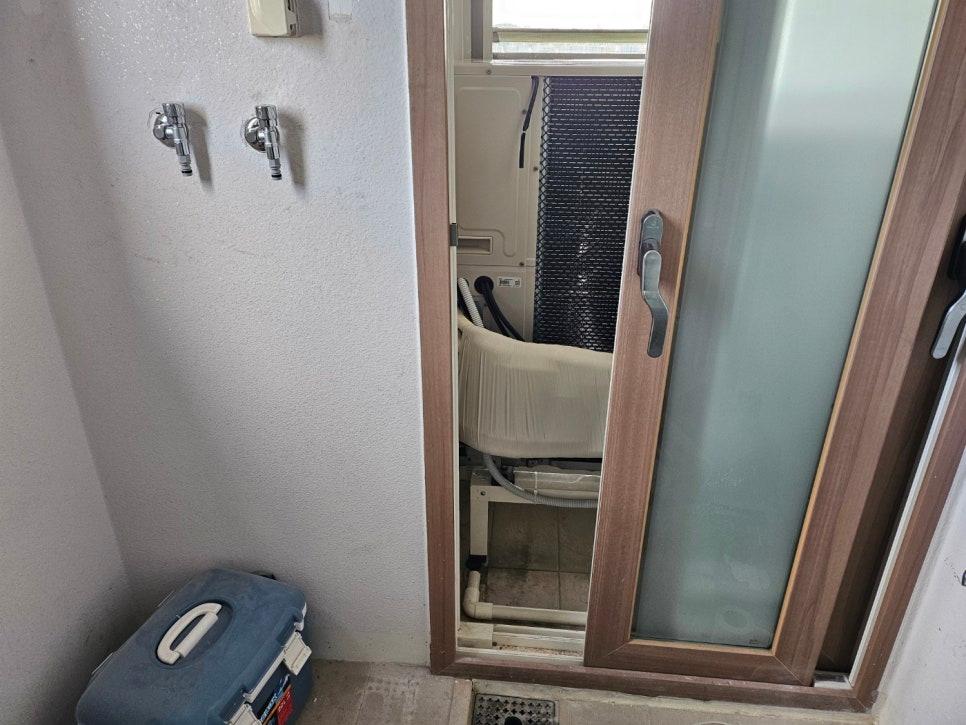

수도꼭지가 설치된 벽면과 유리 패널 도어 너머로 백색 배관이 보이는 모습입니다. 실외기와 실내기를 잇는 배관 공사는 냉매의 흐름을 결정하는 핵심 공정입니다. 굴곡진 구간에서도 꺾임 없이 원활하게 순환하도록 경로를 잡았습니다.

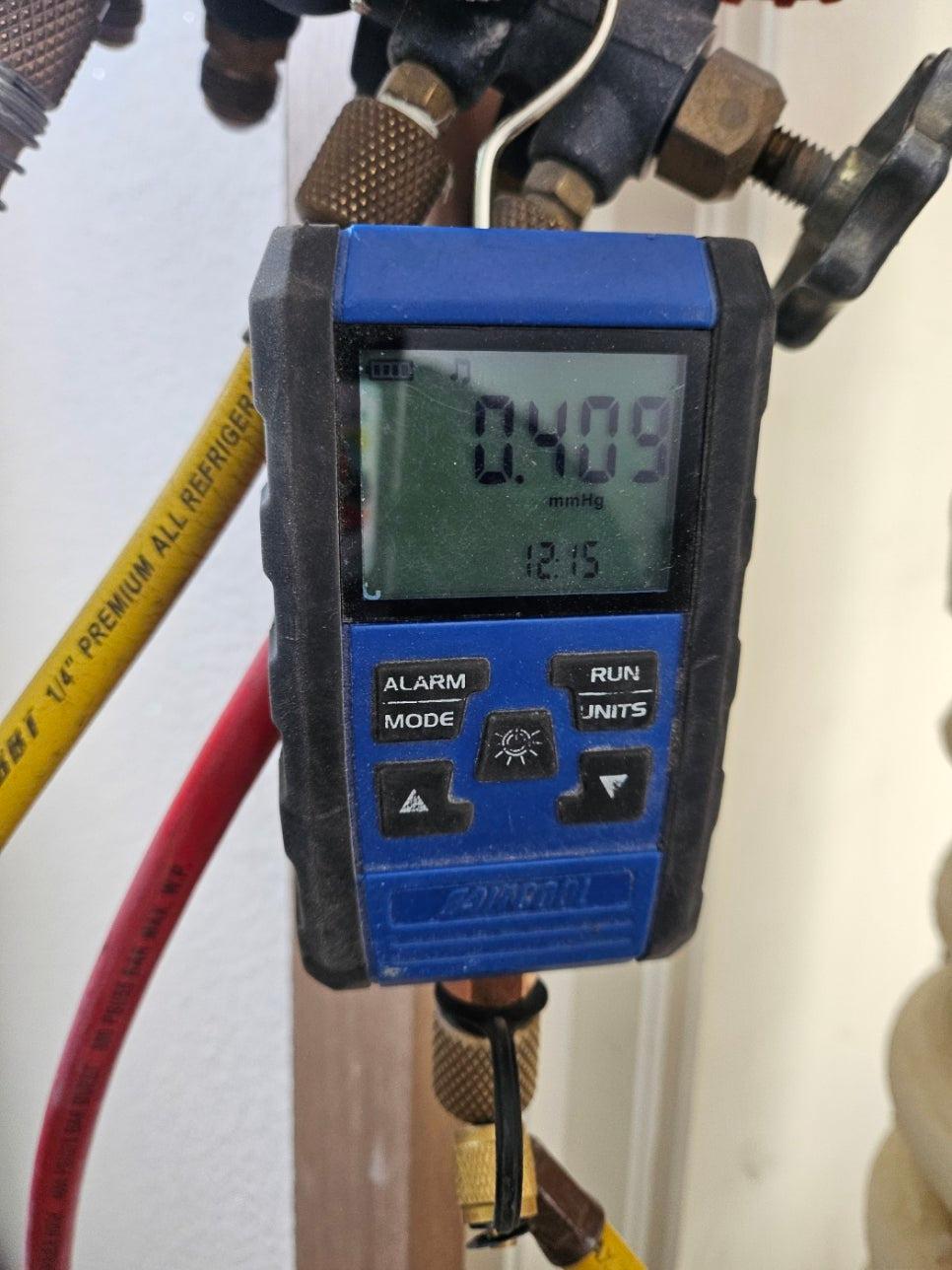

냉매 측정기에 노란색과 빨간색 호스를 연결해 수치를 확인하는 장면입니다. 배관 연결 후 내부의 공기를 제거하고 냉매량을 정밀하게 맞추는 진공 작업과 충전 과정이 이어집니다. 이 수치가 정확해야 기기의 성능이 제대로 발휘됩니다.

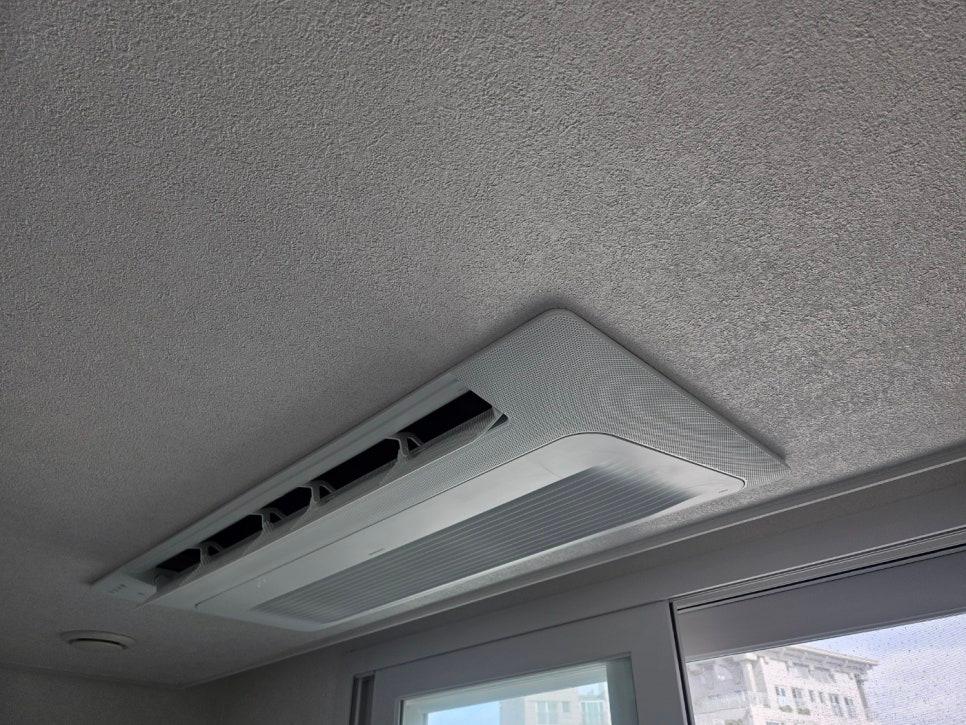

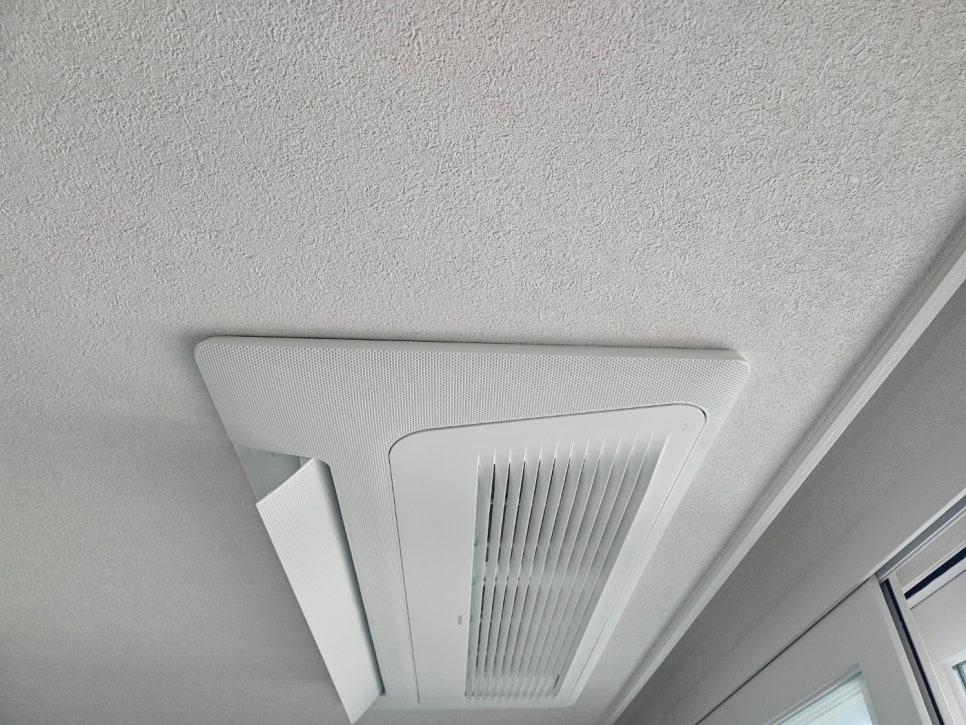

천장에 매립된 흰색 실내기의 근접 모습입니다. 기기 테두리와 천장 마감면 사이에 틈이 생기지 않도록 밀착시켜 마감했습니다.

그런데 실내기 설치만큼 중요한 것이 실외기의 위치 선정입니다. 실외기가 놓이는 환경에 따라 냉각 효율이 달라지기 때문에 현장 조사를 통해 냉매 순환이 가장 원활한 지점을 선정해 배치했습니다.

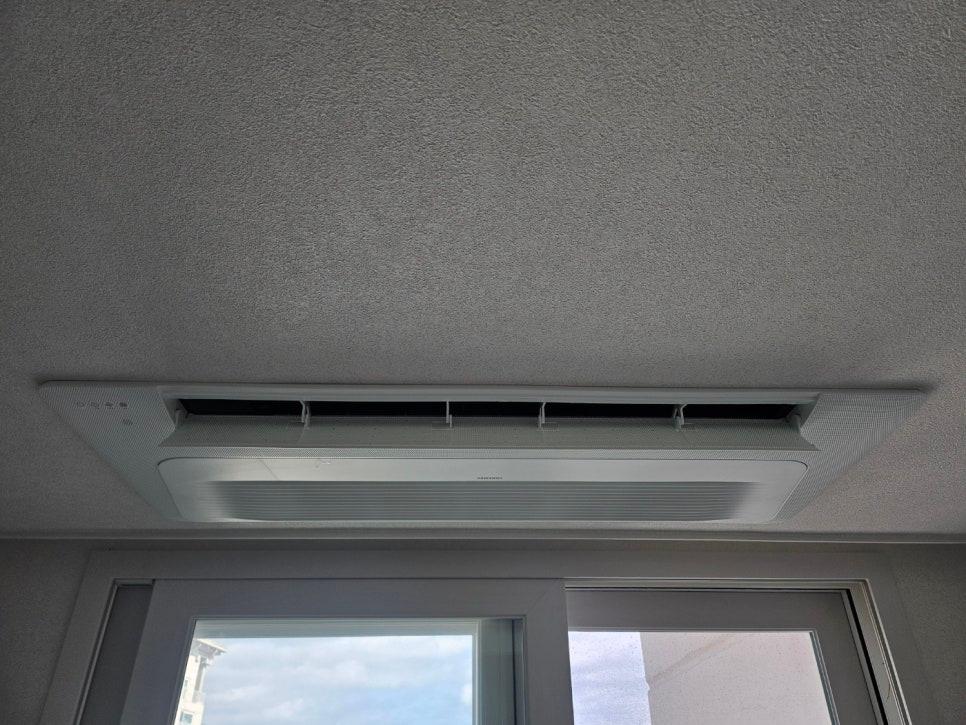

실내 공간 천장에 기기가 설치된 상태에서 아래쪽 창문과의 거리를 가늠하는 모습입니다. 공간의 넓이를 고려해 냉기가 구석까지 전달될 수 있는 최적의 지점을 다시 한번 확인했습니다.

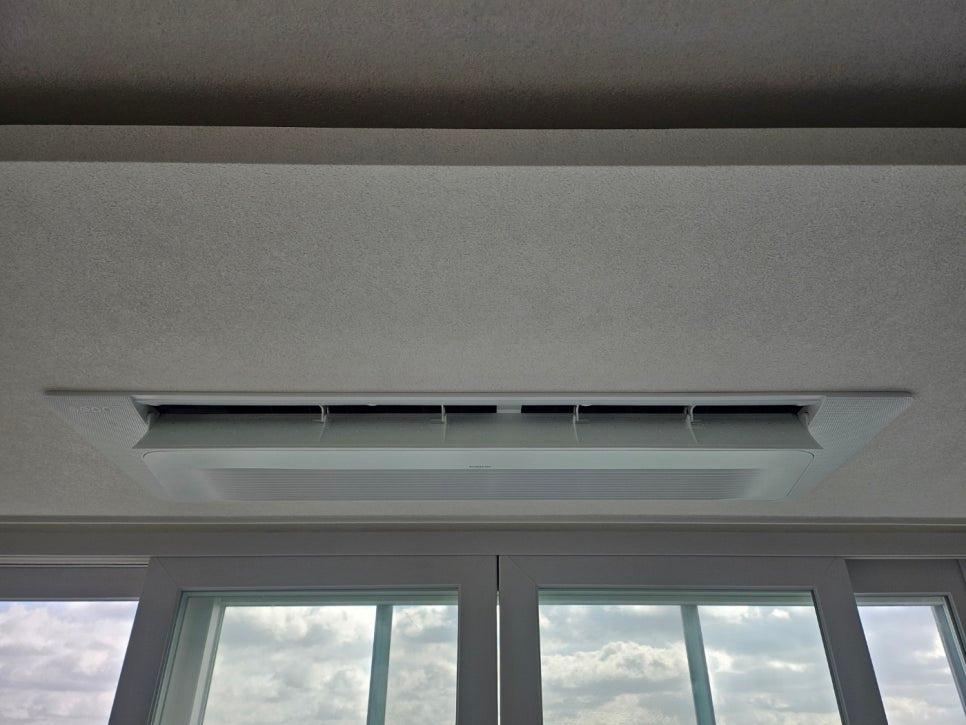

공기 순환 장치가 천장에 고정된 시공 단계입니다.

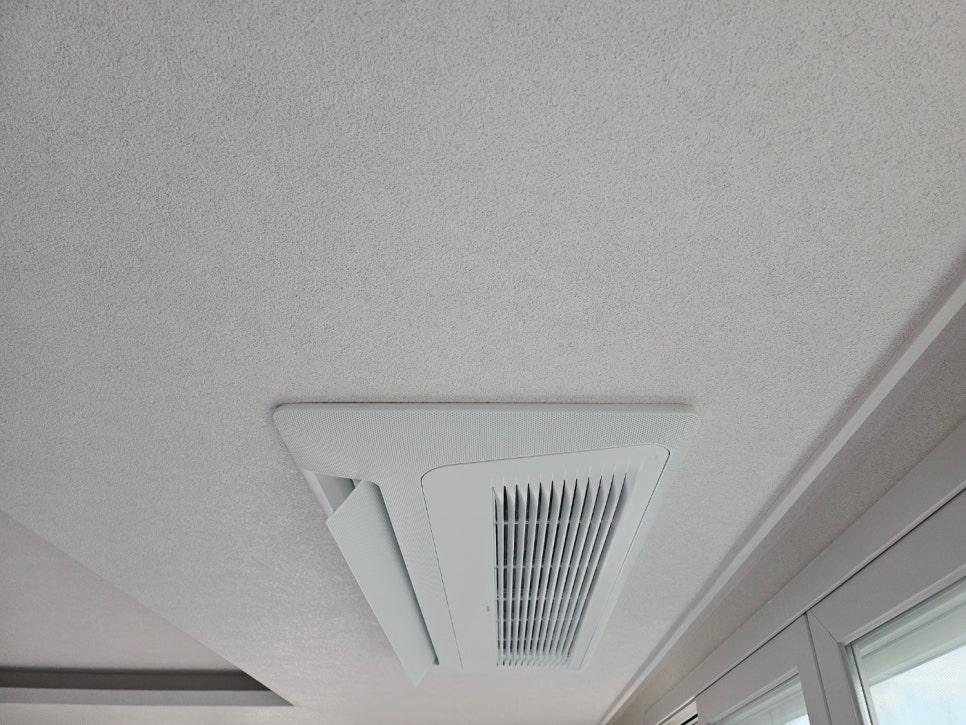

흰색 실내기의 전면부 클로즈업 사진입니다. 외관상 오염이나 스크래치 없이 깨끗하게 안착된 상태를 확인했습니다.

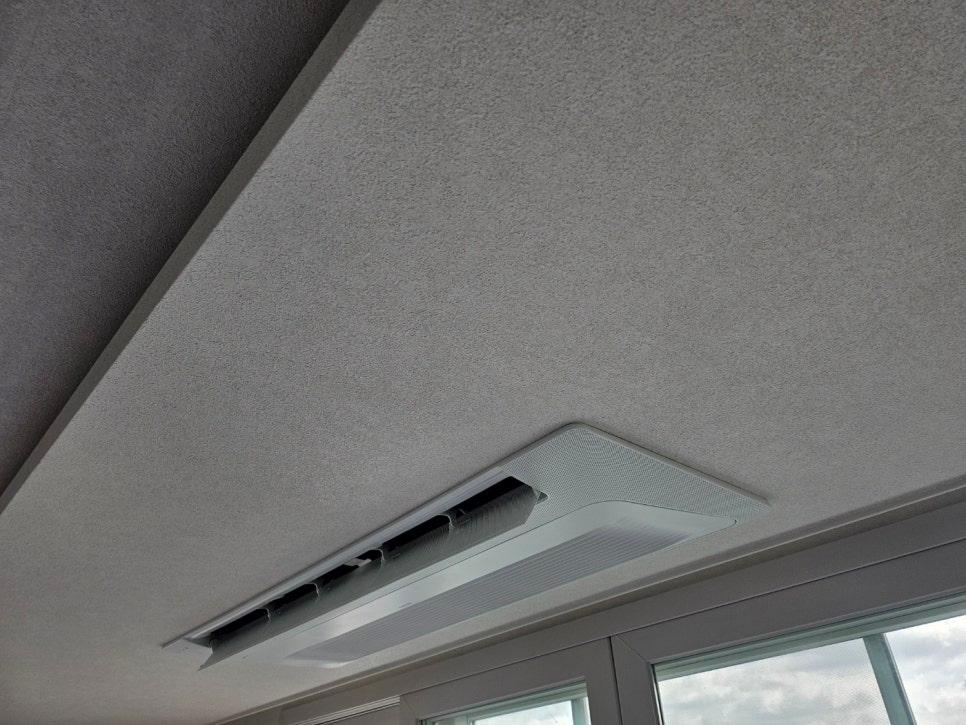

창호 근접 부분의 천장 마감과 실내기가 맞닿은 지점입니다. 창틀과 기기 사이의 간격을 적절히 유지하여 공기 흐름에 간섭이 없도록 배치했습니다.

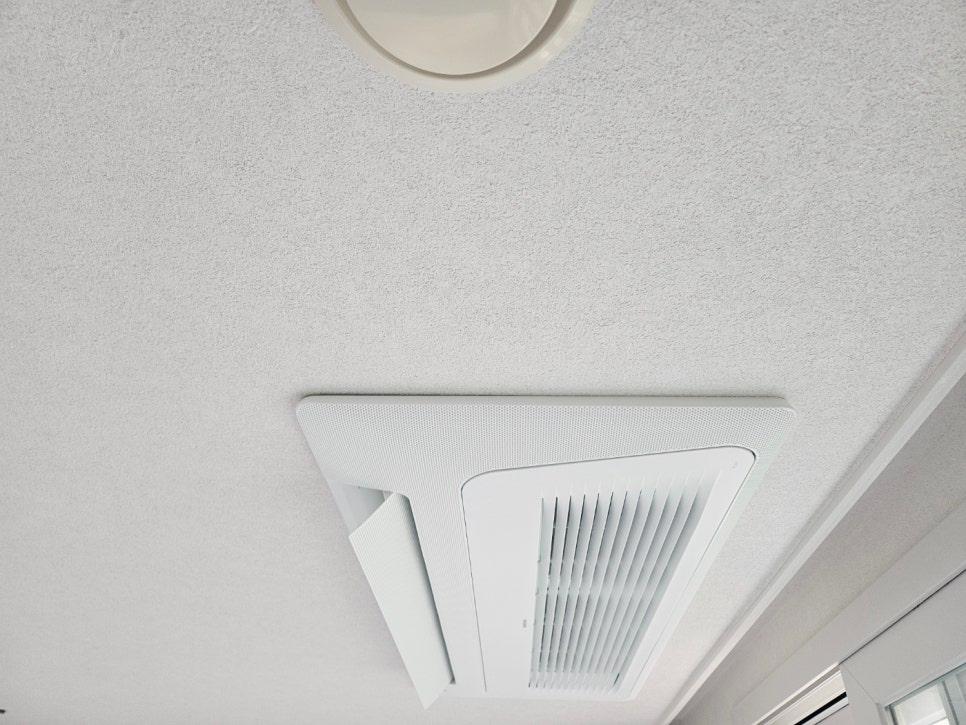

천장 마감 표면에 설치된 흰색 실내기의 전체적인 모습입니다. 매립형으로 시공되어 천장 라인이 끊기지 않고 일직선으로 유지되었습니다.

높은 천장고를 가진 아파트라면 실내기의 위치와 실외기의 냉매 순환 경로를 설계 단계부터 세밀하게 잡는 것이 중요합니다. 특히 배관의 굴곡 정도와 전원부의 용량 확인은 시공 후 성능과 직결되는 요소입니다.

동탄역 시범한화꿈에그린프레스티지 현장은 실내기 매립과 실외기 최적 배치, 그리고 냉매 충전까지의 전 과정을 마쳤습니다. 현재 시운전을 통해 각 방의 독립적인 온도 설정 기능이 정상 작동하는 상태입니다.

천장고가 높은 구조라면 실외기 위치와 냉매 순환 설계를 먼저 확인해 보세요.
