인체 감지 센서와 응축수 배출 경로 설계의 디테일 | 영종도 하늘도시 우미린 2단지

영종도 하늘도시 우미린 2단지 아파트의 천장 매립형 냉난방 시스템 구축 현장입니다. 안녕하세요. 입주 전 공간 활용도를 높이기 위해 실외기 한 대로 여러 대의 실내기를 연결하는 맞춤형 설계를 진행한 사례입니다.

천장 속에 숨겨지는 배관 작업은 한 번 마감하면 수정이 어렵기에 초기 설계가 중요합니다. 어떻게 경로를 잡고 자재를 배치했는지 순서대로 짚어볼게요.

작업 구역을 명확히 구분하기 위해 벽면에 번호판과 표식을 부착했습니다. 시공 위치를 사전에 지정해 두어야 오차 없이 배관을 배치하고 실내기를 안착시킬 수 있습니다.

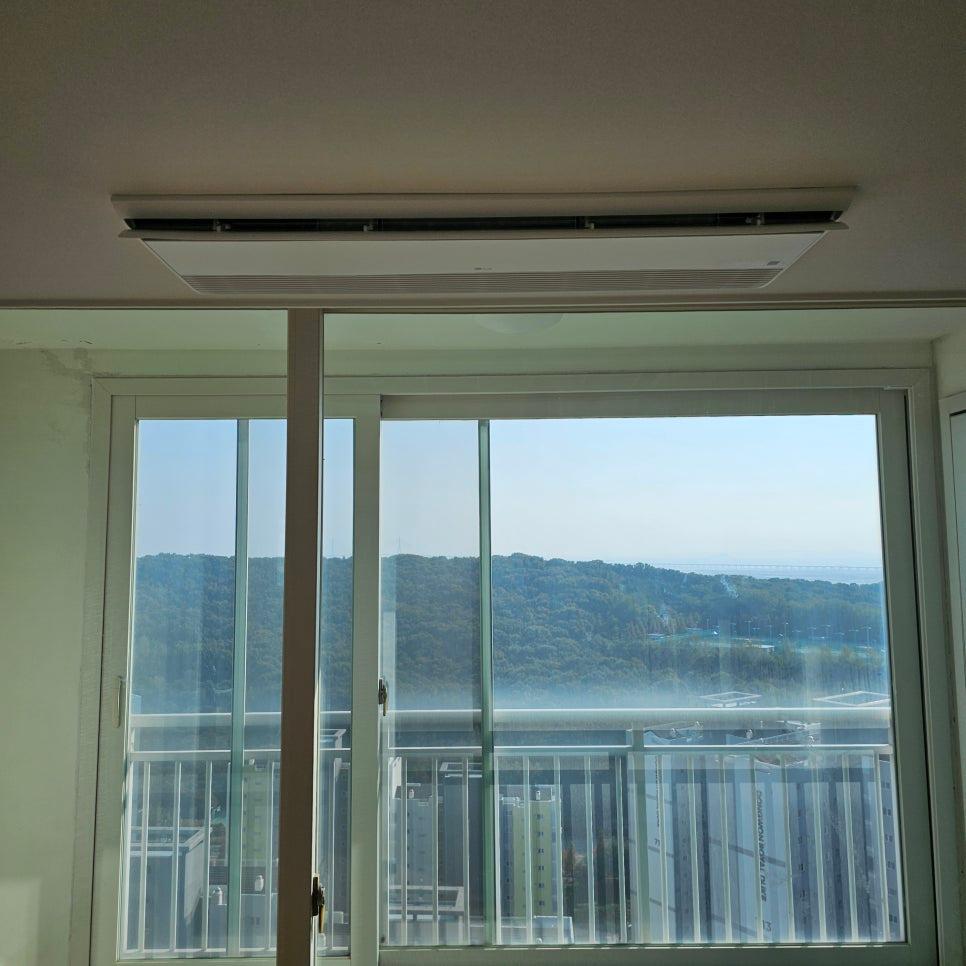

천장 내부에 공기순환 장치를 배치하고 창호 주변의 간섭 여부를 확인하는 과정입니다. 외부 풍경이 보이는 창가 쪽은 온도 변화가 심한 지점이므로 기류 흐름을 고려한 위치 선정이 필요합니다.

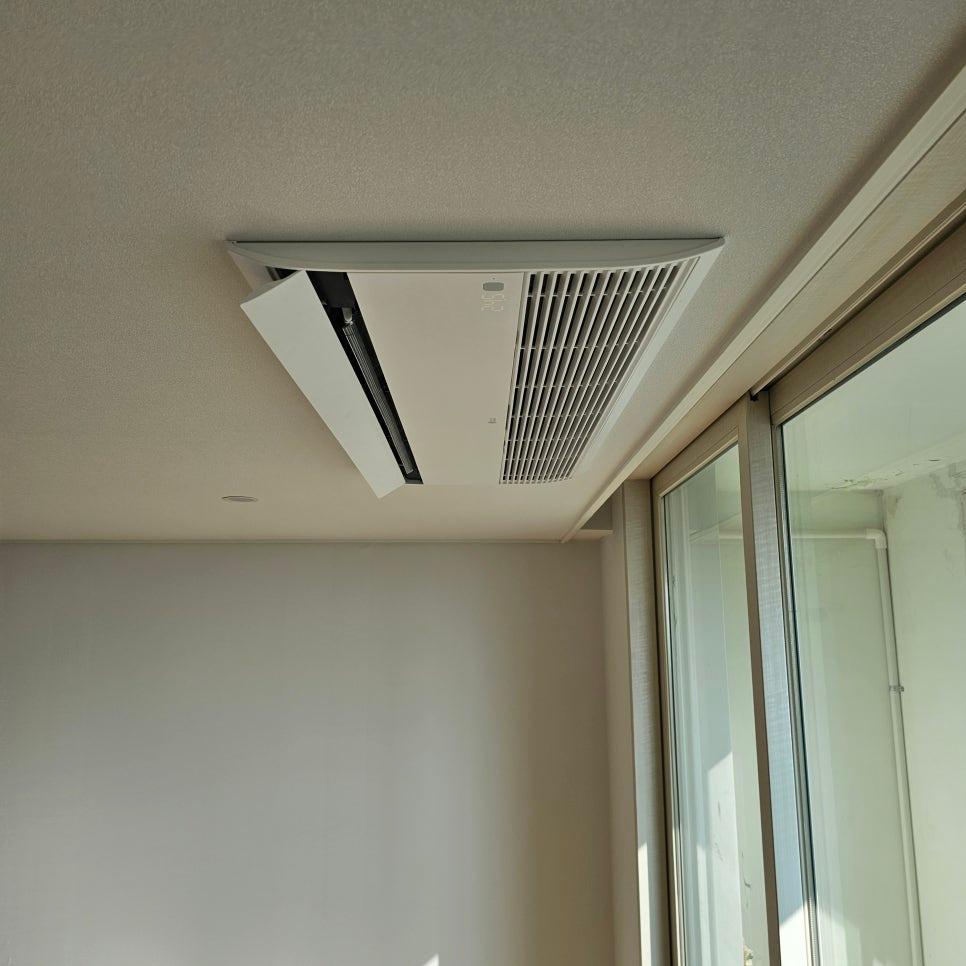

천장에 설치된 공기 조절 장치가 벽면 및 창호와 수평을 이루도록 고정했습니다. 매립형 구조는 천장 높이와 기기 두께의 상관관계를 정확히 계산해야 마감 후 단차가 생기지 않습니다.

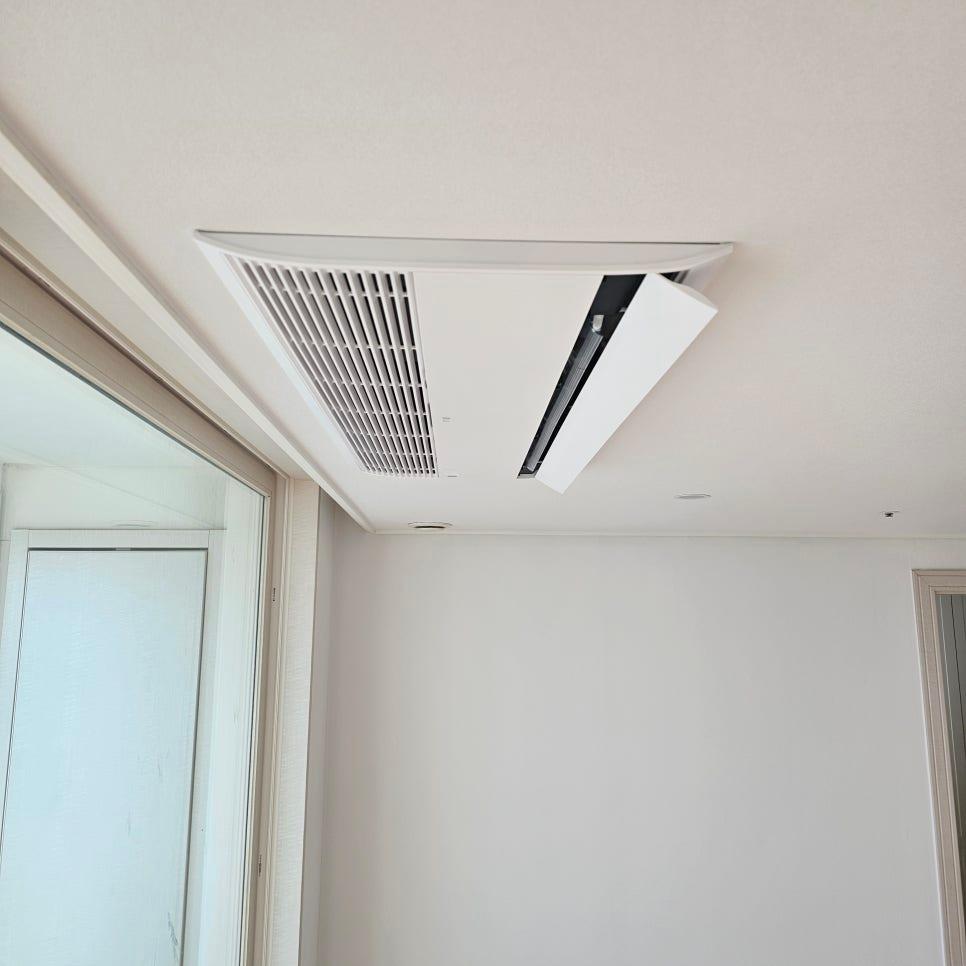

벽면과 창문 근접 지점까지 공기 순환 장치의 라인을 잡았습니다.

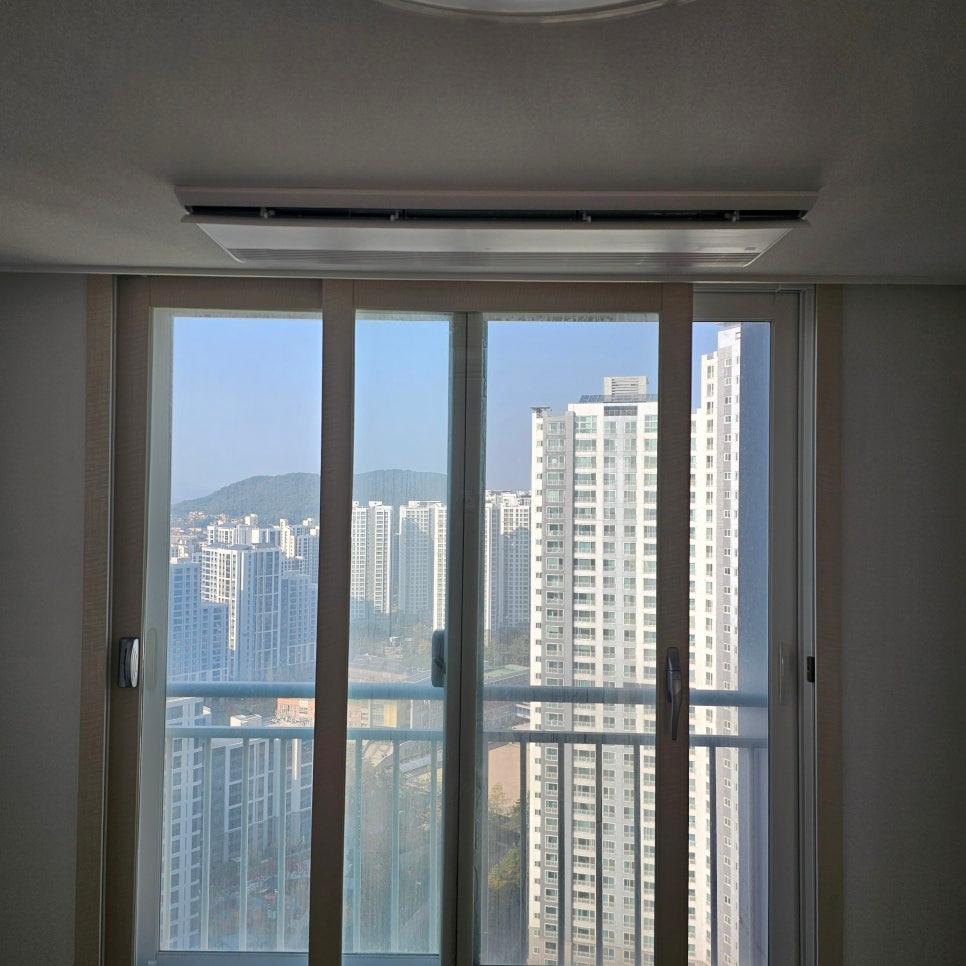

고층 건물과 산이 보이는 창호 주변의 마감 상태를 점검했습니다. 외부 기온의 영향을 직접 받는 창가 쪽 배관은 결로 가능성을 고려해 꼼꼼하게 처리해야 합니다.

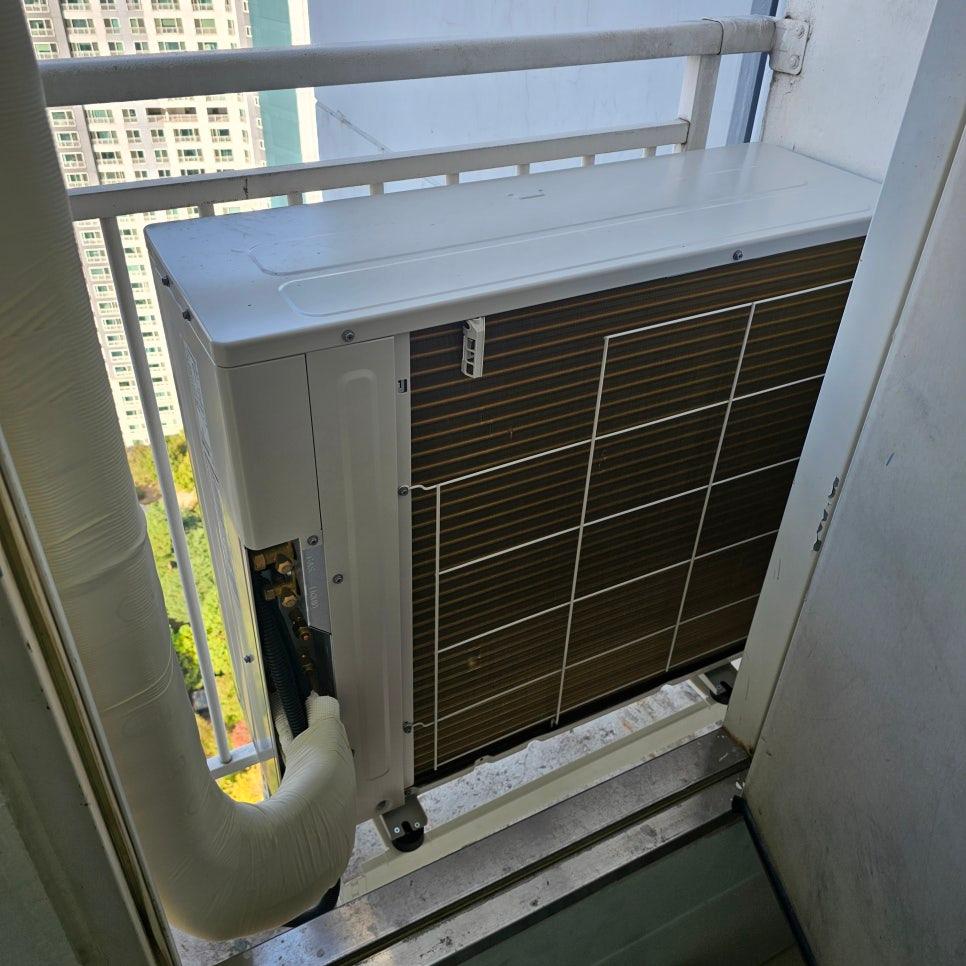

창가 쪽에 에어컨 외부 유닛을 배치하고 흰색 배관으로 연결했습니다. 금속 격자와 브라운 컬러 패널이 적용된 외함 내부에 유닛을 안착시켜 외부 노출을 최소화했습니다.

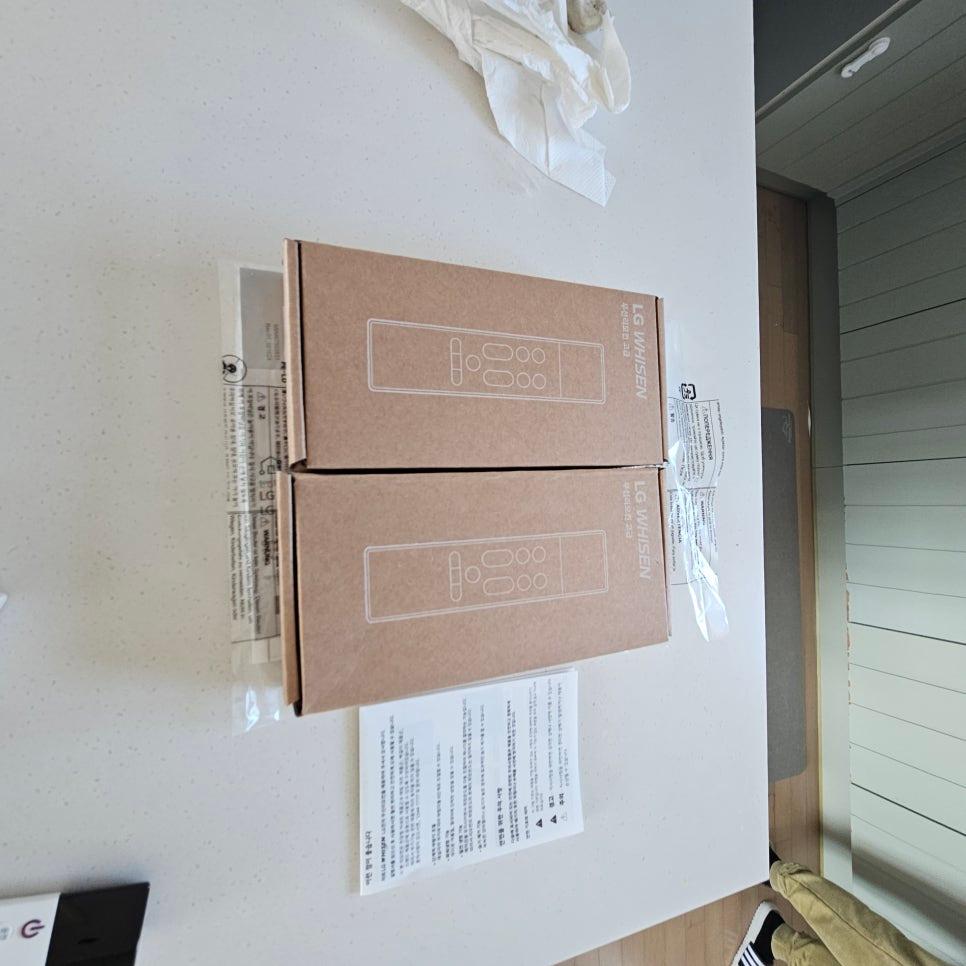

현장에 반입된 LG WHISEN 제품과 리모컨, 관련 서류들을 확인하는 단계입니다. 정품 자재의 규격을 확인하고 매뉴얼에 따른 설치 기준을 준수하는 것이 기본입니다.

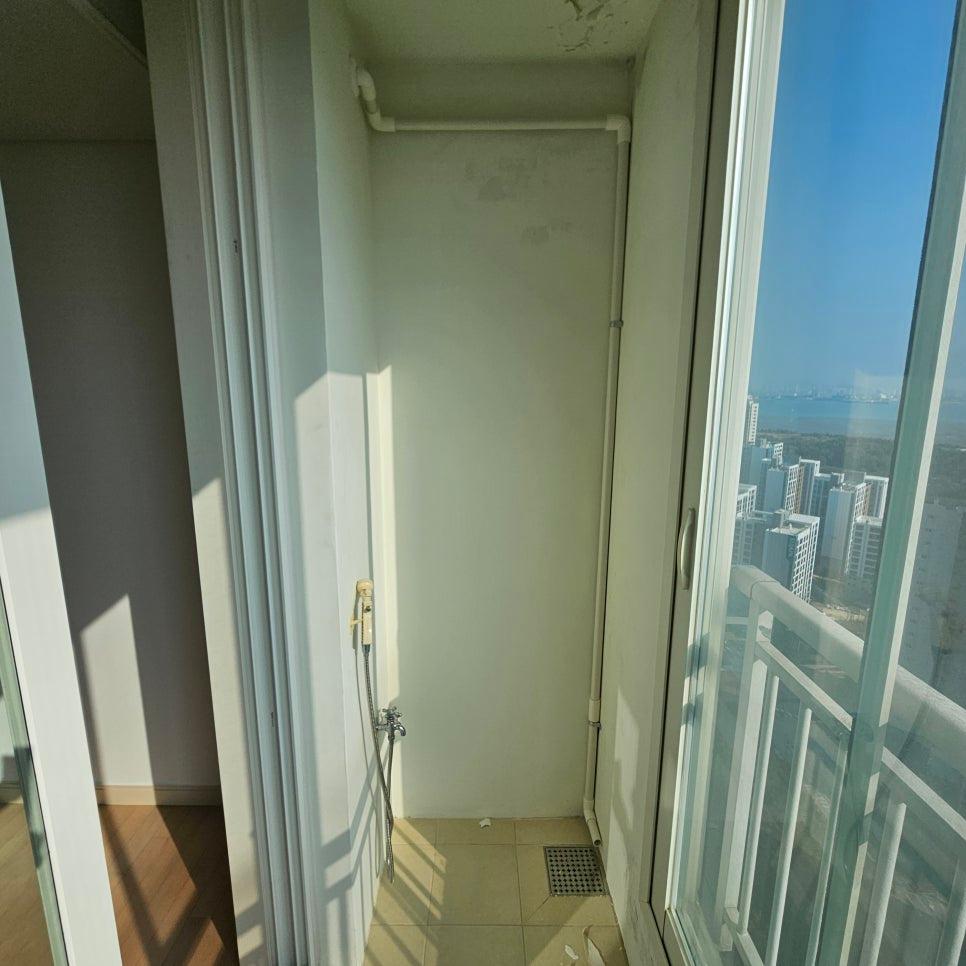

발코니 벽면에 PVC 파이프를 배치하여 응축수 배출 경로를 확보했습니다. 고층 아파트에서 빈번한 누수 문제를 방지하기 위해 배수 기울기를 면밀히 검토하여 설계했습니다.

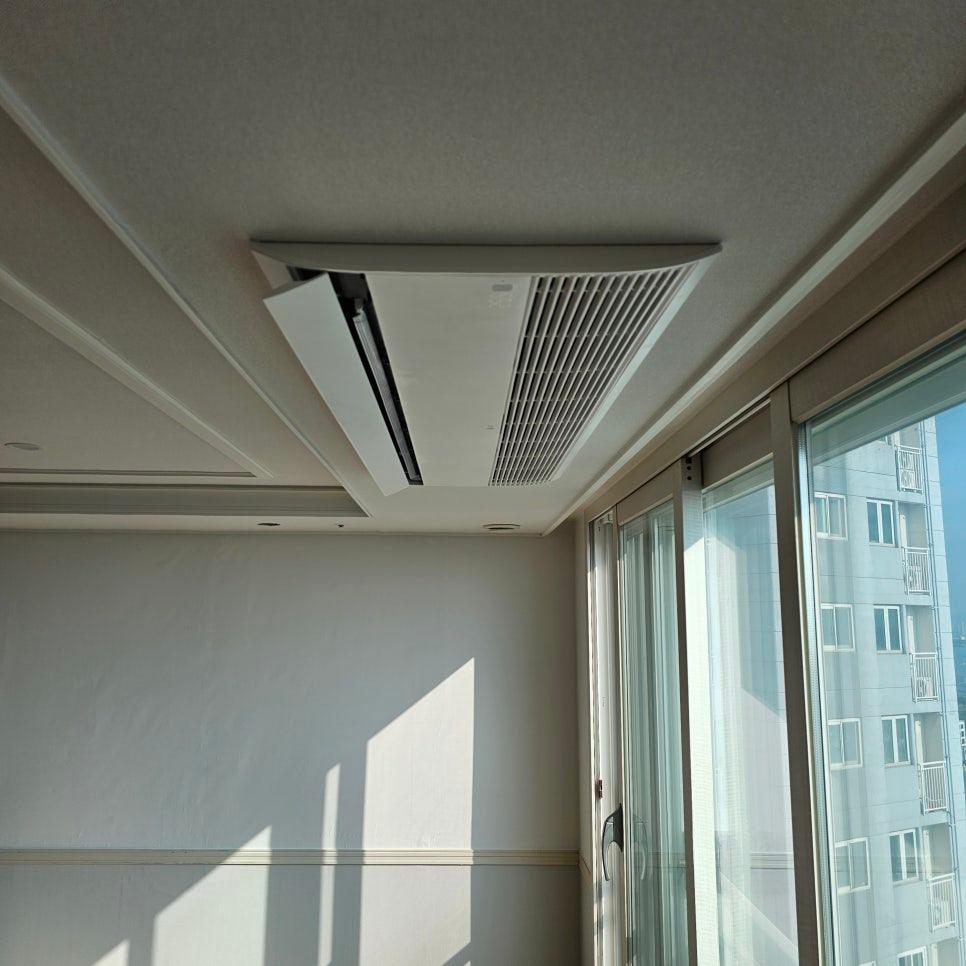

천장 공기 순환 장치의 고정 상태를 다시 확인하며 벽면의 그림자 라인을 체크했습니다. 기기가 천장 면과 밀착되어야 진동으로 인한 소음을 줄일 수 있습니다.

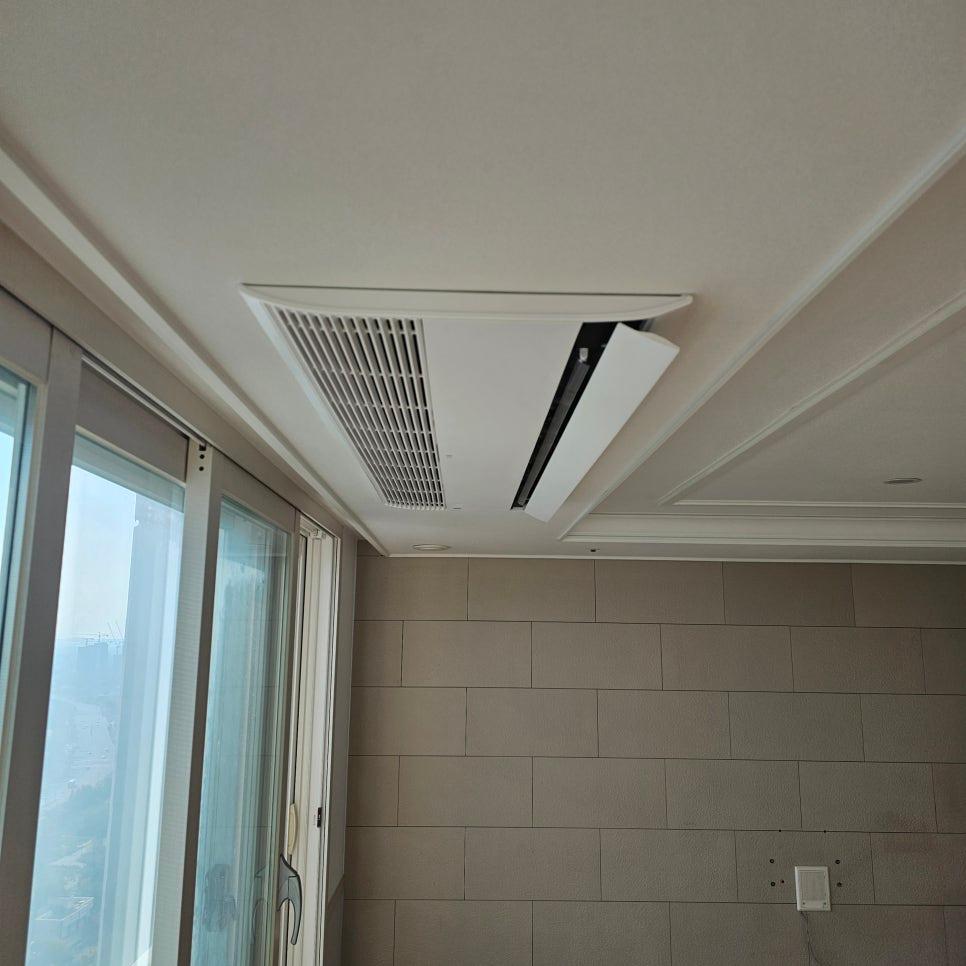

벽면 타일과 유리창이 맞닿은 지점의 천장 공기 순환기 설치 모습입니다. 서로 다른 마감재가 만나는 경계 지점에서도 기기가 수평을 유지하도록 고정했습니다.

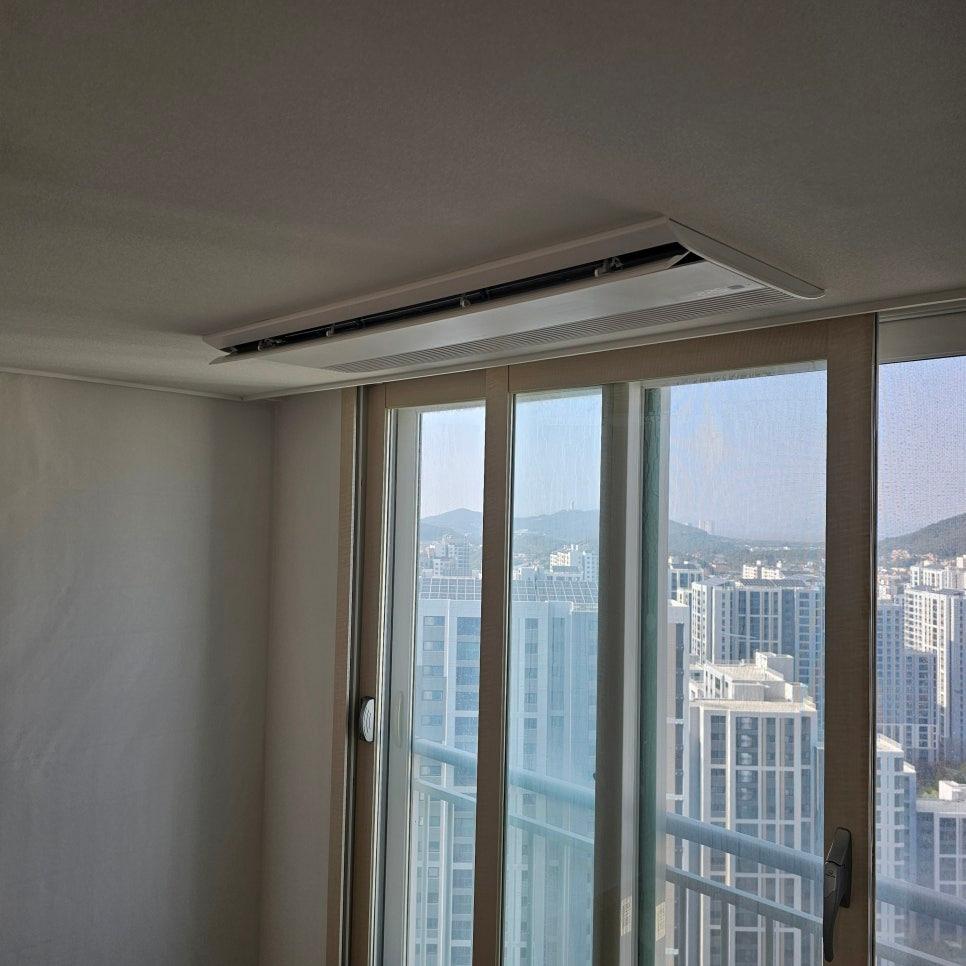

슬라이딩 구조의 창문 근처에 설치된 공기순환기입니다. 외부 도시 풍경이 보이는 창호 프레임과 간섭이 없도록 이격 거리를 두어 설치했습니다.

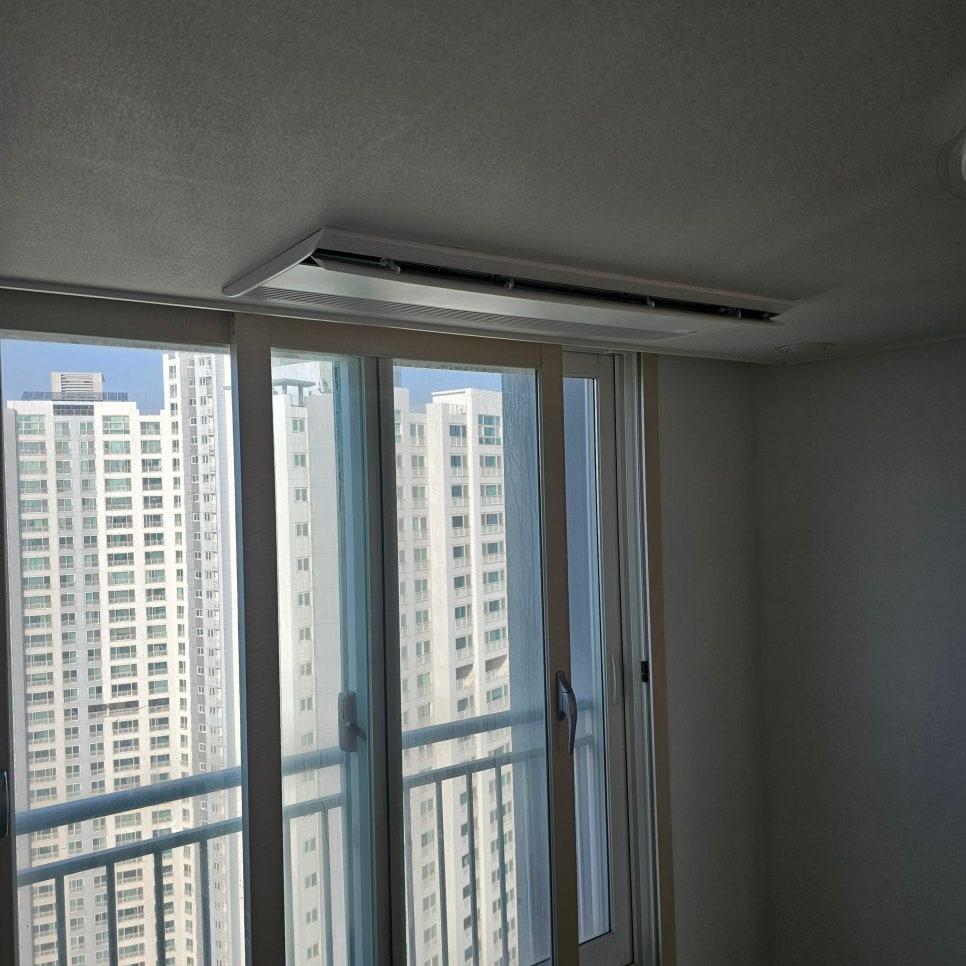

천장에 설치된 백색 라디에이터와 창문의 유리 패널 상태를 확인하며 마무리했습니다. 실내기와 실외기를 잇는 배관 설계를 최적화하여 에너지 손실을 줄이는 구성으로 마쳤습니다.

이번 현장은 인체 감지 센서가 탑재된 LG WHISEN 시스템을 통해 사람이 있는 공간에만 집중 냉방이 가능하도록 구축했습니다. 특히 응축수 배출 경로를 철저히 검토하여 누수 변수를 제어하는 데 집중했습니다.

실외기 한 대로 여러 대의 실내기를 연결하는 구조라면 배관의 총 길이와 응축수 배출 경로를 먼저 확인해 보세요. LG WHISEN 제품의 특성과 현장 구조에 맞는 맞춤형 설계가 필요합니다.
