오산대역 호반써밋 아파트의 냉난방 시스템 구축 현장입니다. 안녕하세요. 입주 전 천장 매립형 시스템에어컨을 설치하여 사계절 온도 조절이 가능하도록 공정을 진행했습니다.

천장 높이와 공간 구조에 따라 실내기 위치를 잡는 일이 쉽지 않죠. 어떻게 설계하고 배치했는지 그 과정을 따라가 볼게요.

작업 시작 전 벽면에 위치 표시를 하며 설계를 구체화했습니다. 각 공간의 사용 패턴을 분석해 최적의 냉난방 효율을 낼 수 있는 지점을 선정하는 단계입니다. 이 과정이 정확해야 추후 냉매 순환이 원활해집니다.

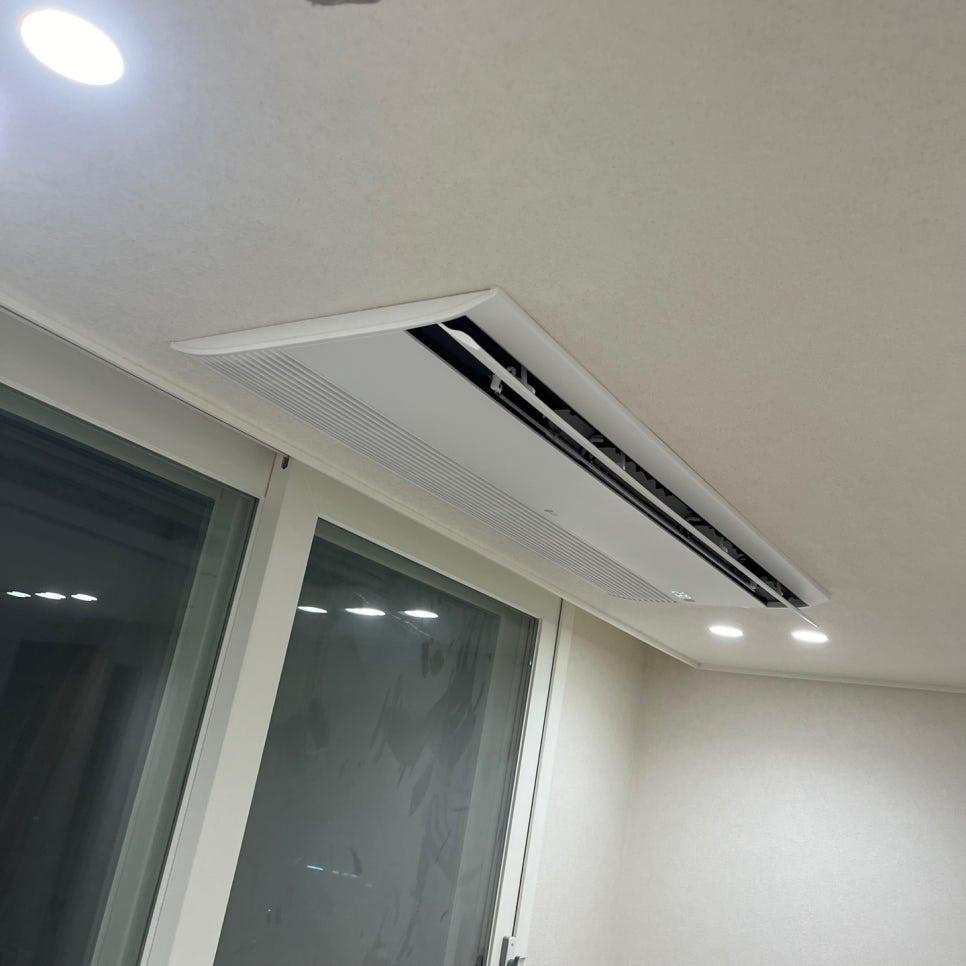

천장 조명과 함께 공기순환기가 자리 잡은 모습입니다. 유리문 너머로 보이는 내부 공간까지 기류가 고르게 전달될 수 있도록 배치했습니다. 천장 매립 방식은 바닥 면적을 차지하지 않아 공간을 그대로 활용할 수 있습니다.

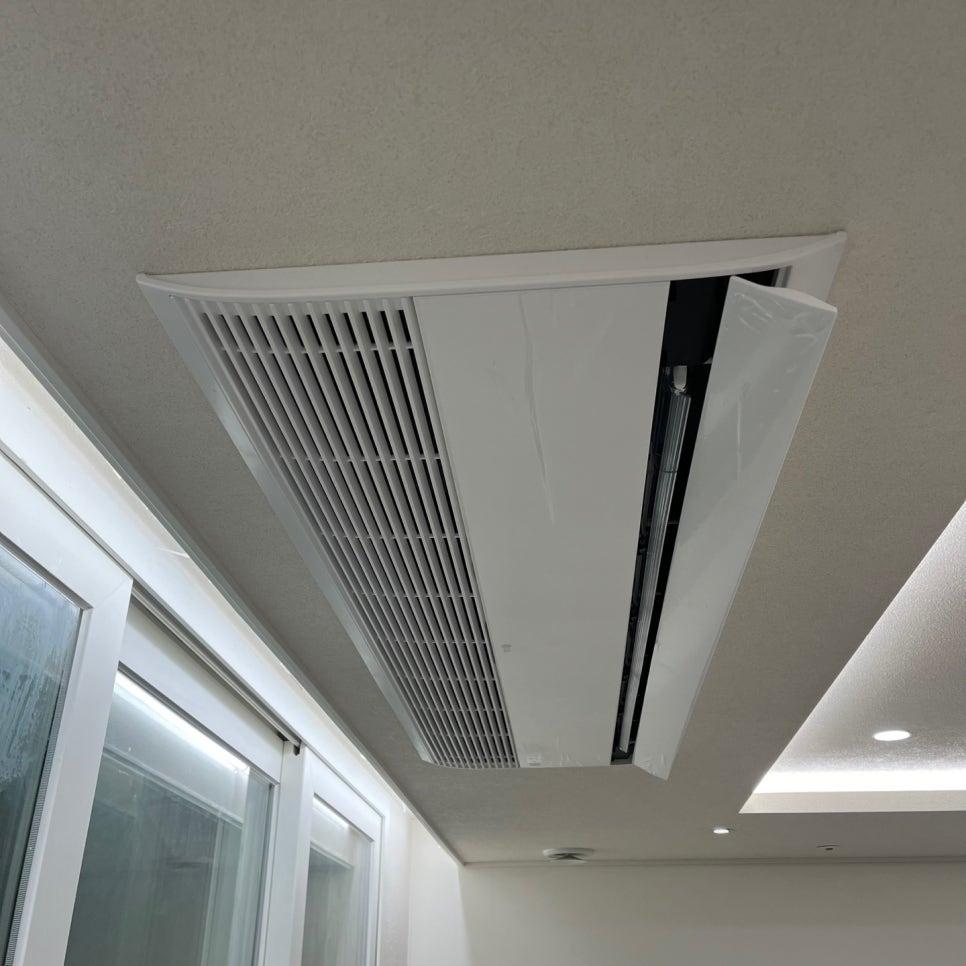

흰색 도어와 창문이 인접한 천장 영역에 실내기를 거치했습니다. 벽걸이나 스탠드형과 달리 시각적인 돌출이 없어 정돈된 환경을 유지합니다. 기기 설치 후에는 전원 및 통신선 연결 상태를 확인합니다.

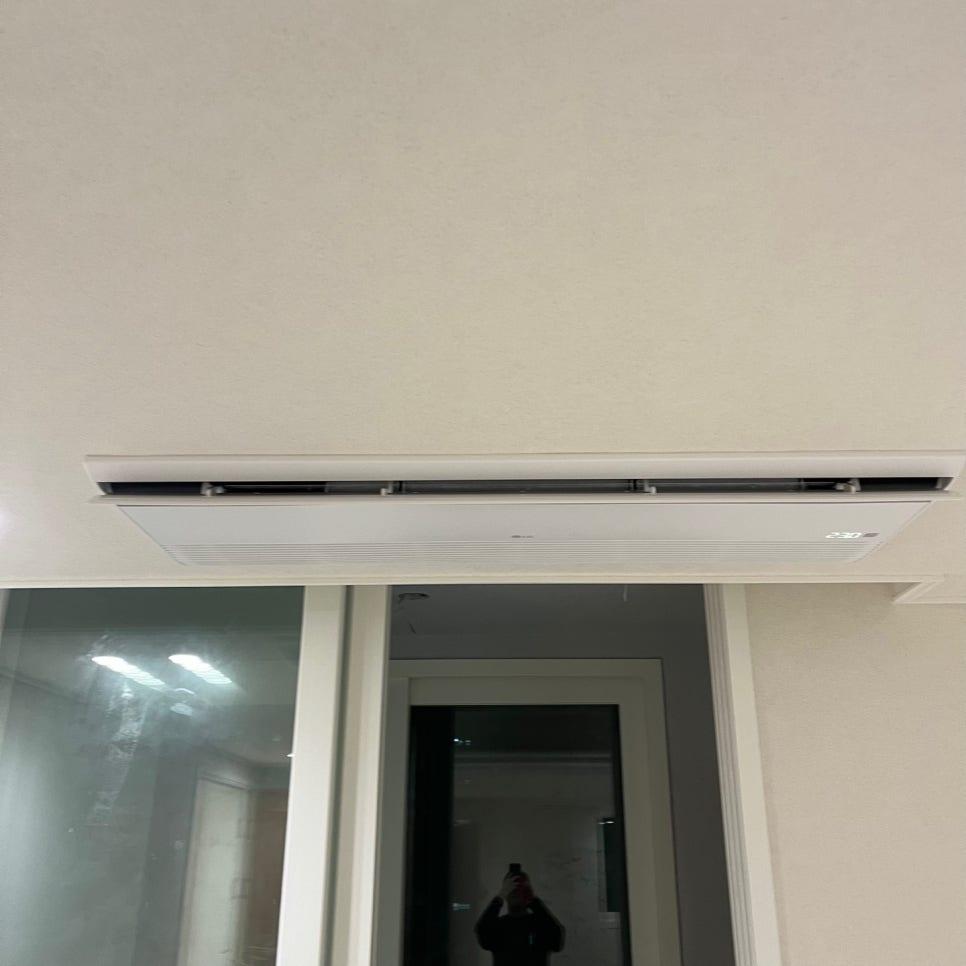

유리문 틀 상단 천장에 공기 조절 장치를 배치한 상태입니다. 문을 통해 연결되는 공간의 온도 균형을 맞추기 위해 위치를 세밀하게 조정했습니다. 배관의 각도가 틀어지면 효율이 떨어지므로 수평과 수직을 엄격히 맞춥니다.

그런데 보이지 않는 배관 작업이 실제 성능을 결정짓는 핵심입니다.

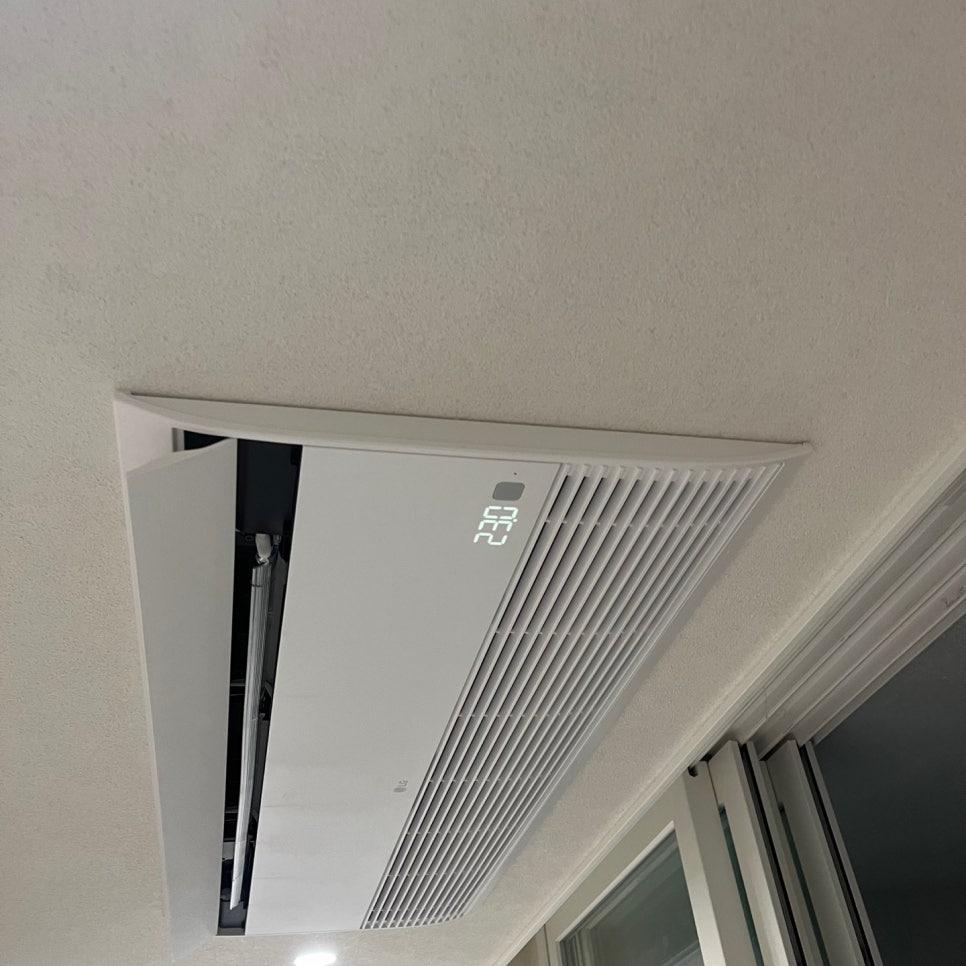

설치된 기기의 디스플레이에 22℃ 설정값이 표시되며 정상 작동을 확인하고 있습니다. 내부 배선과 블랙 컬러의 구조물이 맞물려 고정된 상태입니다. 시운전을 통해 설정 온도까지 빠르게 도달하는지 체크합니다.

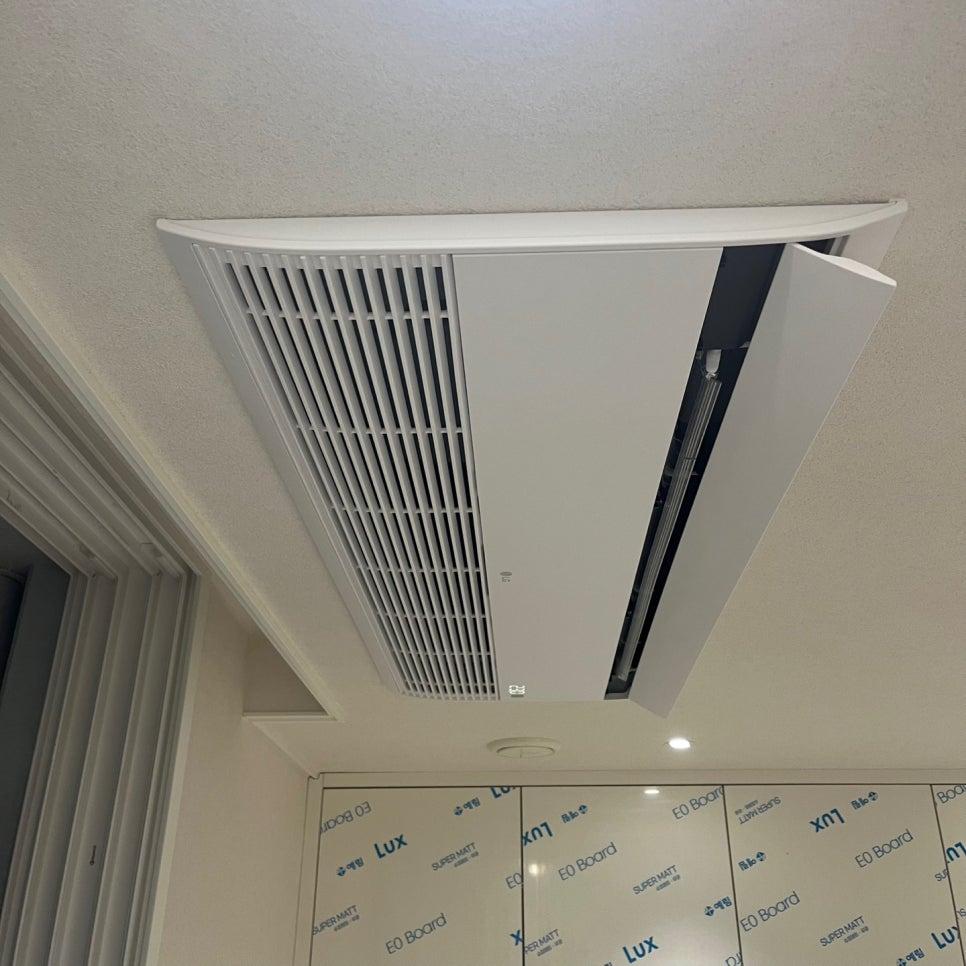

기기 주변 벽면에 Lux 및 EO Board 문구가 인쇄된 보드가 보입니다. 자재의 특성을 확인하며 마감 처리를 진행하는 과정입니다. 기기 외관과 벽면의 접합부에 틈이 생기지 않도록 밀착시켰습니다.

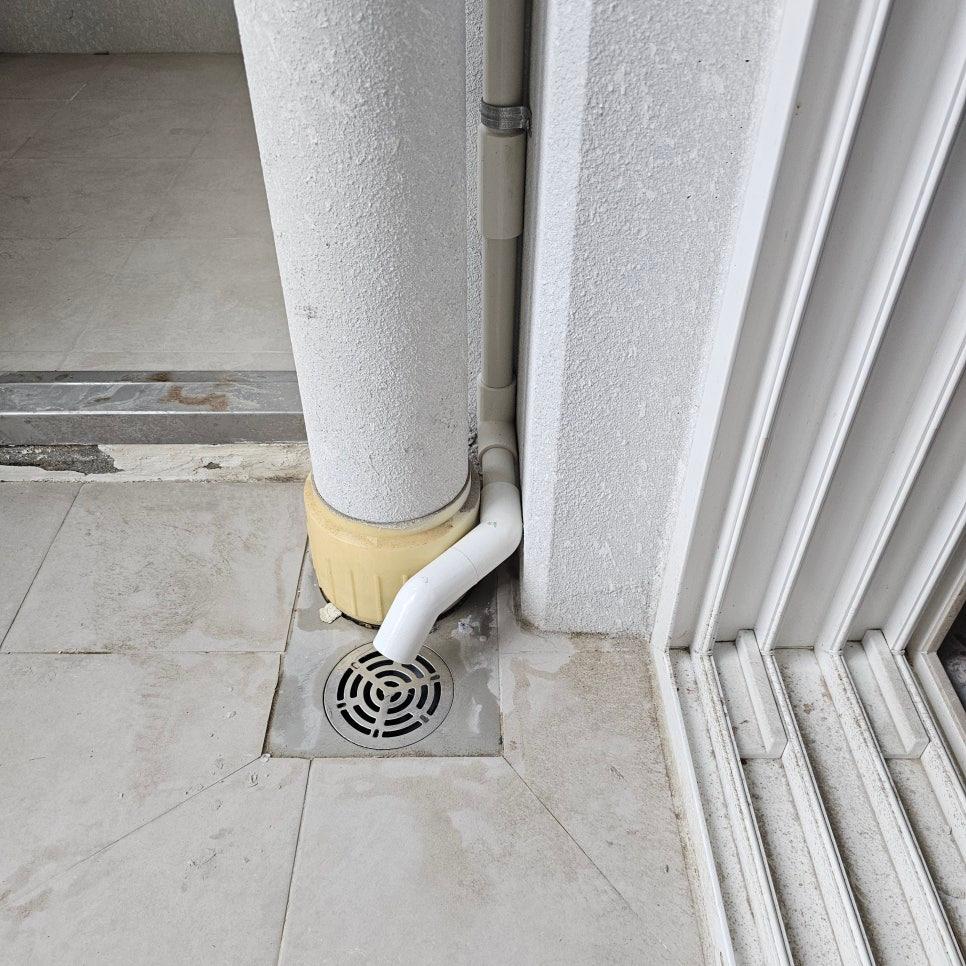

벽면과 타일 바닥이 만나는 지점에 배관을 배치하고 하단 배수구를 연결했습니다. 배관 설치 시 구배(기울기)를 잘못 잡으면 결로 현상이 발생하거나 물이 고일 수 있습니다. 이를 방지하기 위해 고품질 자재를 사용해 배관 라인을 잡았습니다.

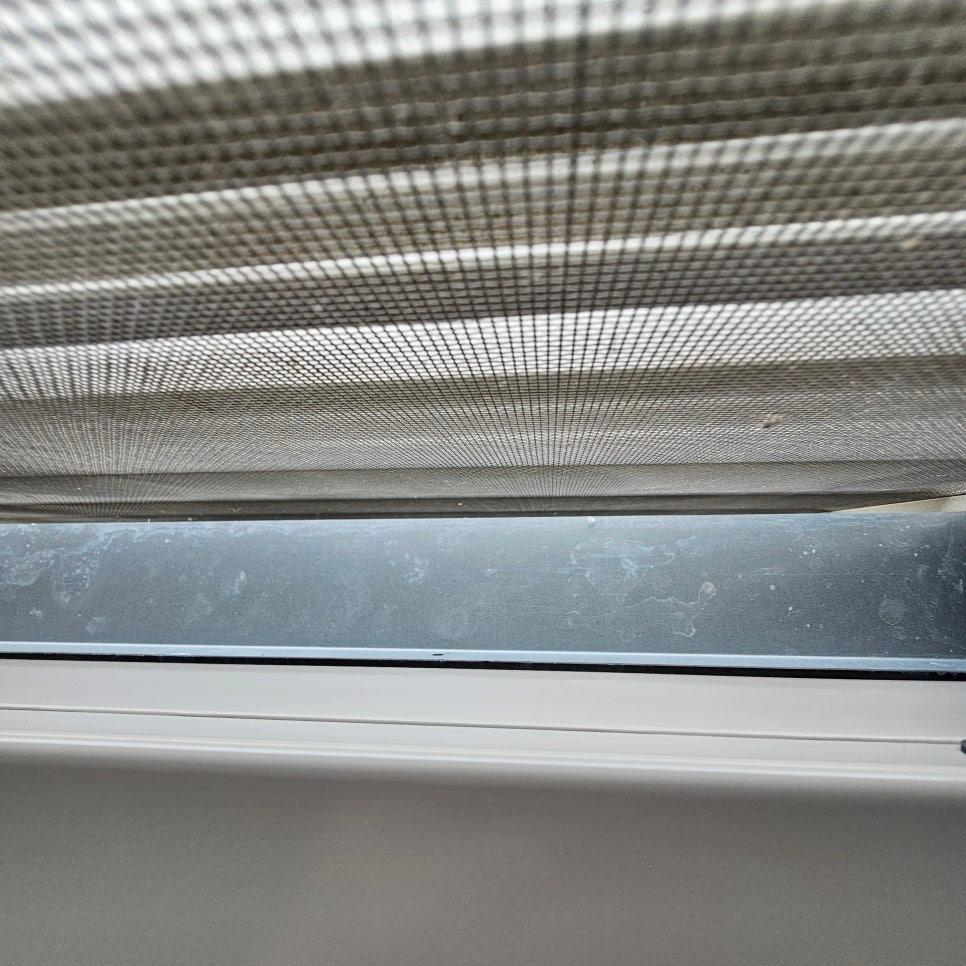

창틀 표면의 상태와 메쉬망의 겹침 정도를 확인하는 과정입니다. 외부 실외기와 연결되는 타공 부위나 창호 주변의 흠집과 얼룩을 점검하여 마감 시 문제가 없도록 합니다. 외부 공기 유입 경로를 차단하는 세밀한 작업이 병행됩니다.

전기 작업 역시 시스템의 안정성을 위해 필수적인 단계입니다.

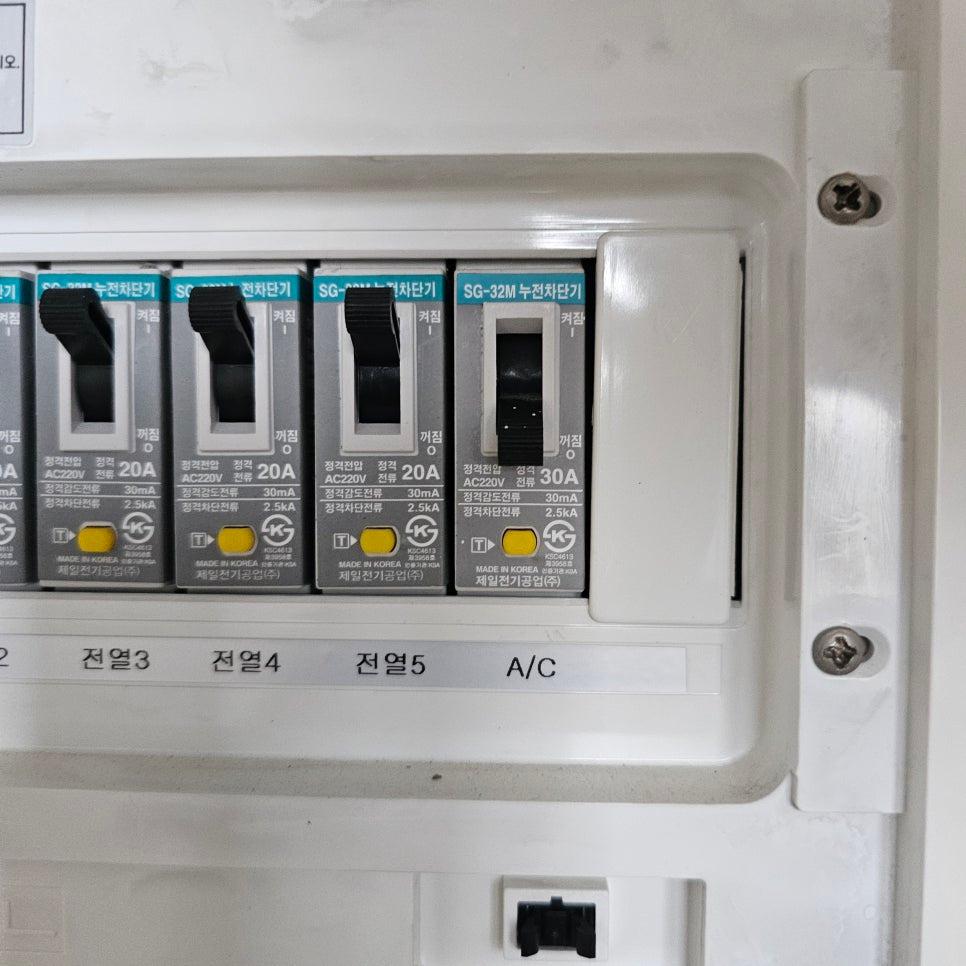

전기 스위치 박스 내부의 단자와 라벨을 확인하고 있습니다. 각 선의 용도를 명확히 구분해 라벨링해야 추후 유지보수 시 오결선을 막을 수 있습니다. 단자 체결 상태를 하나하나 조여 접촉 불량을 방지했습니다.

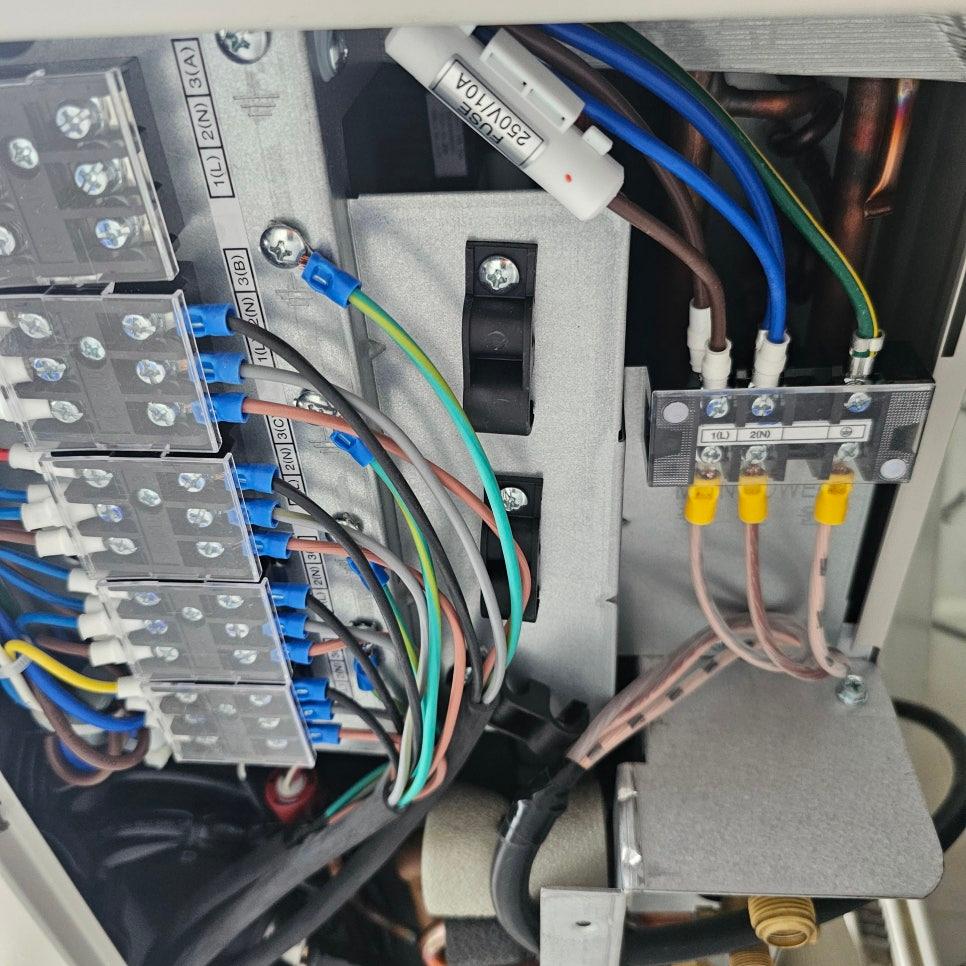

접합 박스 내부에 복잡하게 얽힌 전선들을 정리하고 연결한 모습입니다. 전력 소모가 큰 냉난방 기기인 만큼 규격에 맞는 전선을 사용하고 절연 처리를 확실히 했습니다. 배선 정리가 잘 되어야 박스 덮개를 닫을 때 간섭이 생기지 않습니다.

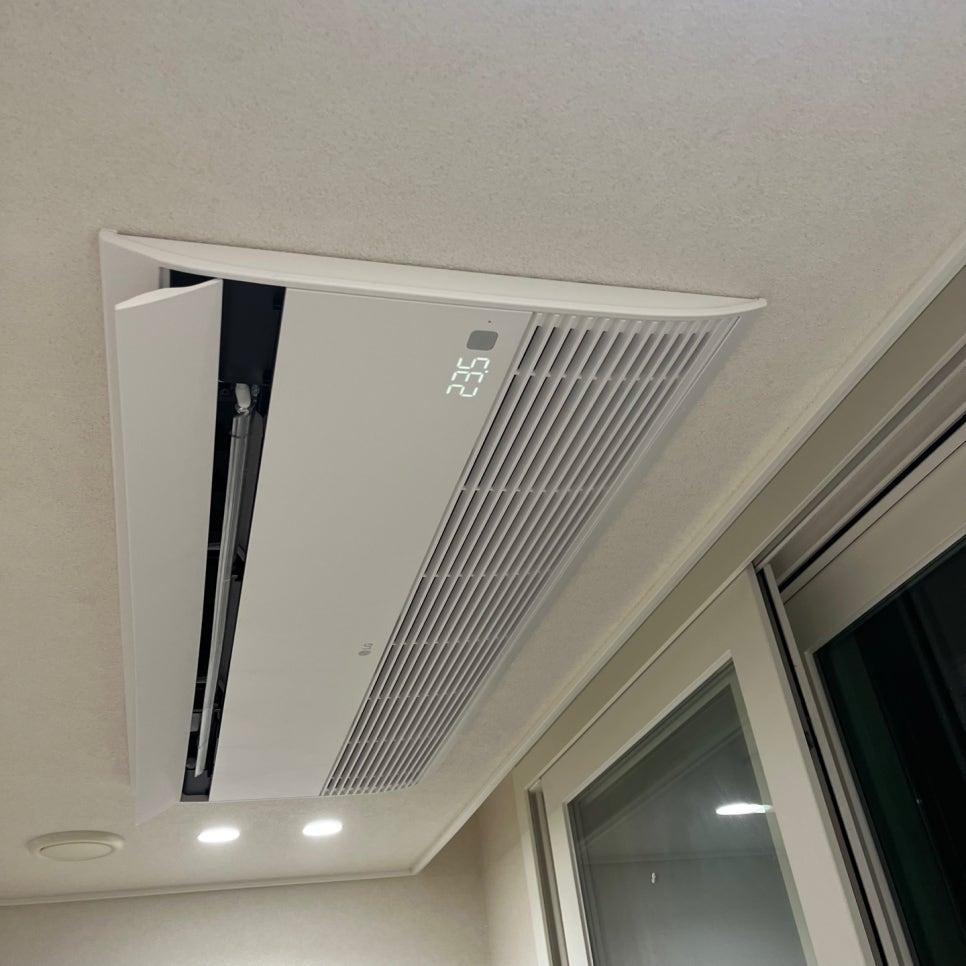

천장 실내기와 유리문이 함께 보이는 공간의 최종 배치 상태입니다. 실내기의 송풍 방향이 거주자의 활동 동선과 맞물리도록 조정했습니다. 천장 속에 매립된 배관들이 꺾임 없이 원활하게 연결되었음을 확인했습니다.

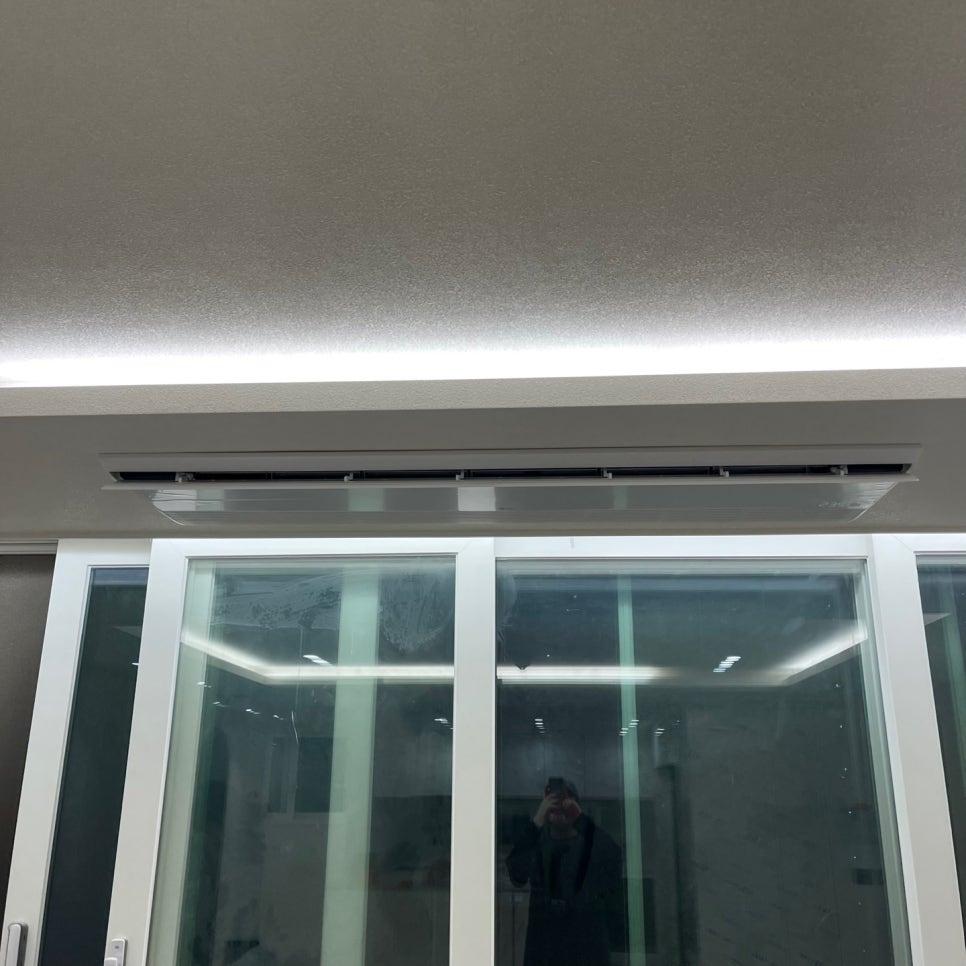

공기 순환기와 유리문이 조화를 이룬 완성된 모습입니다. 천장 공간을 활용해 냉난방 설비를 통합함으로써 실내 가구 배치에 제약을 없앴습니다. 전 구역의 시운전을 통해 개별 온도 조절 기능이 정상 작동함을 확인하며 마무리했습니다.

대형 아파트의 경우 공간이 넓어 일반 에어컨으로는 온도 유지가 어렵기에 천장 매립형 설계가 효율적입니다. 특히 실외기 위치 선정과 배관의 구배 설정, 그리고 전기 단자의 정확한 라벨링이 시공 품질을 결정합니다.

오산대역 호반써밋 현장은 실내기 배치부터 배관 공사, 전기 연결까지 전 과정을 거쳐 냉난방 시스템을 구축했습니다. 현재 모든 기기의 시운전이 완료된 상태입니다.

천장 매립형 공조 시스템을 고려하신다면 실외기 위치와 배관 경로를 먼저 확인해 보세요.
