냉매 순환을 고려한 실외기 위치 선정과 배관 설계 | 양주 옥정 LH 엘리프

양주 옥정 LH 엘리프 아파트의 시스템에어컨 설치 현장입니다. 안녕하세요. 입주 전 공조 솔루션을 구축하는 과정으로, 공간 구조에 맞춘 맞춤형 설계와 배선 및 배관 공사가 진행되었습니다.

천장 속에 숨겨지는 배관과 전선은 한 번 마감하면 수정이 어렵기에 초기 설계가 중요합니다. 어떻게 경로를 잡고 자재를 배치했는지 순서대로 짚어볼게요.

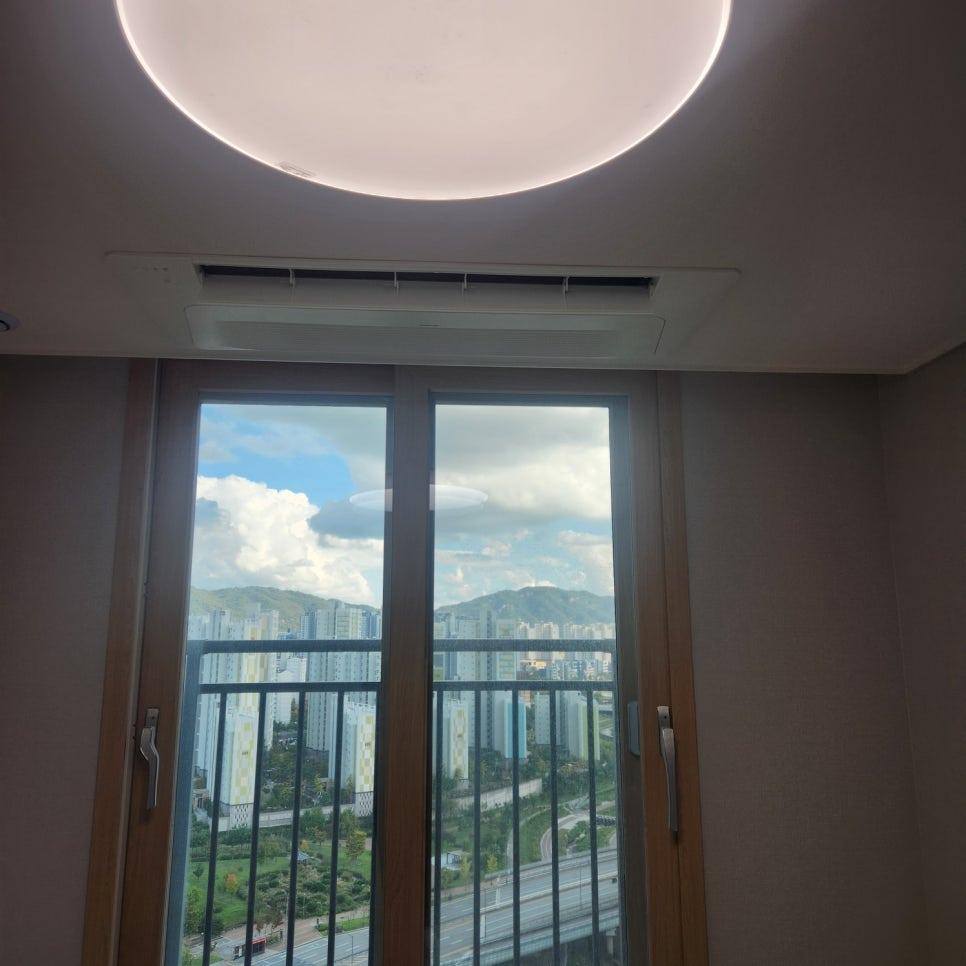

천장 조명과 함께 에어컨 기기가 배치된 모습입니다. 창호와 인접한 위치에 설치하여 실내 공기 흐름을 고려했으며, 외부 전경이 보이는 창가 쪽의 간섭을 최소화하며 자리를 잡았습니다.

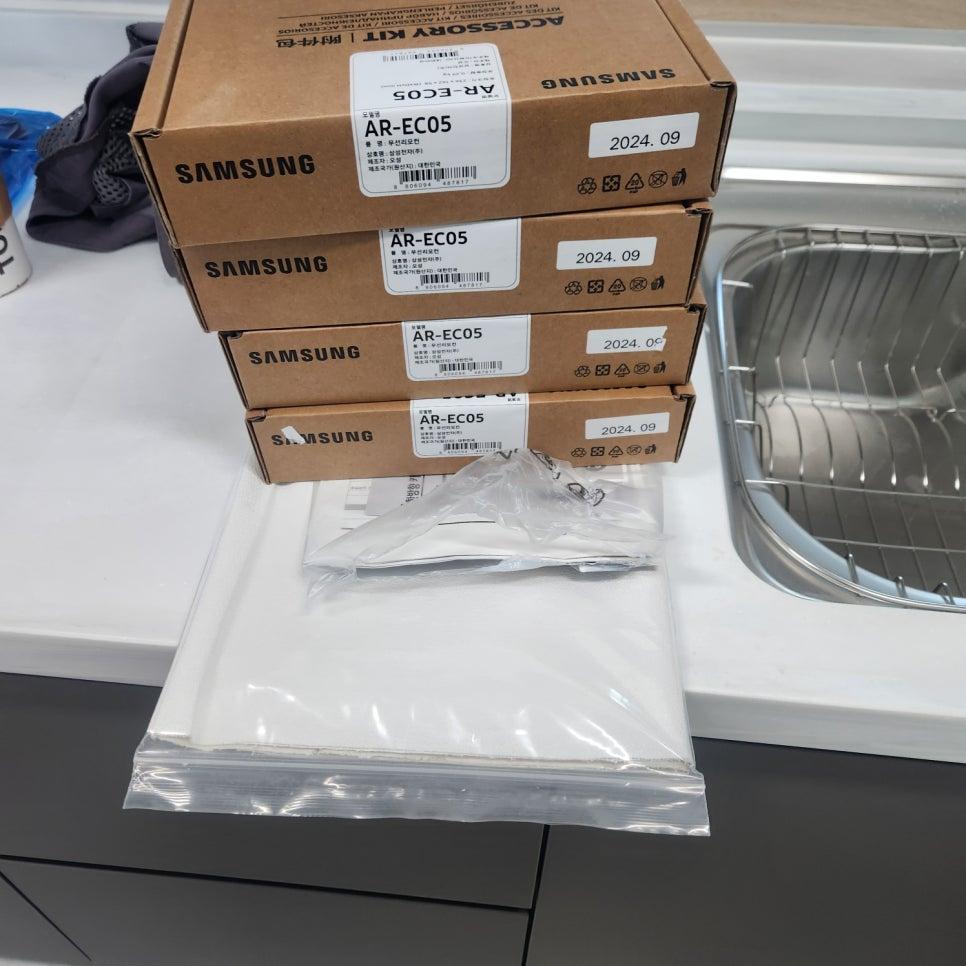

작업대에 삼성 AR-EC05 부품 상자들이 준비되어 있습니다. 정해진 모델의 부품을 정확히 분류하여 배치해야 공정 간의 혼선 없이 체계적인 설치가 가능합니다.

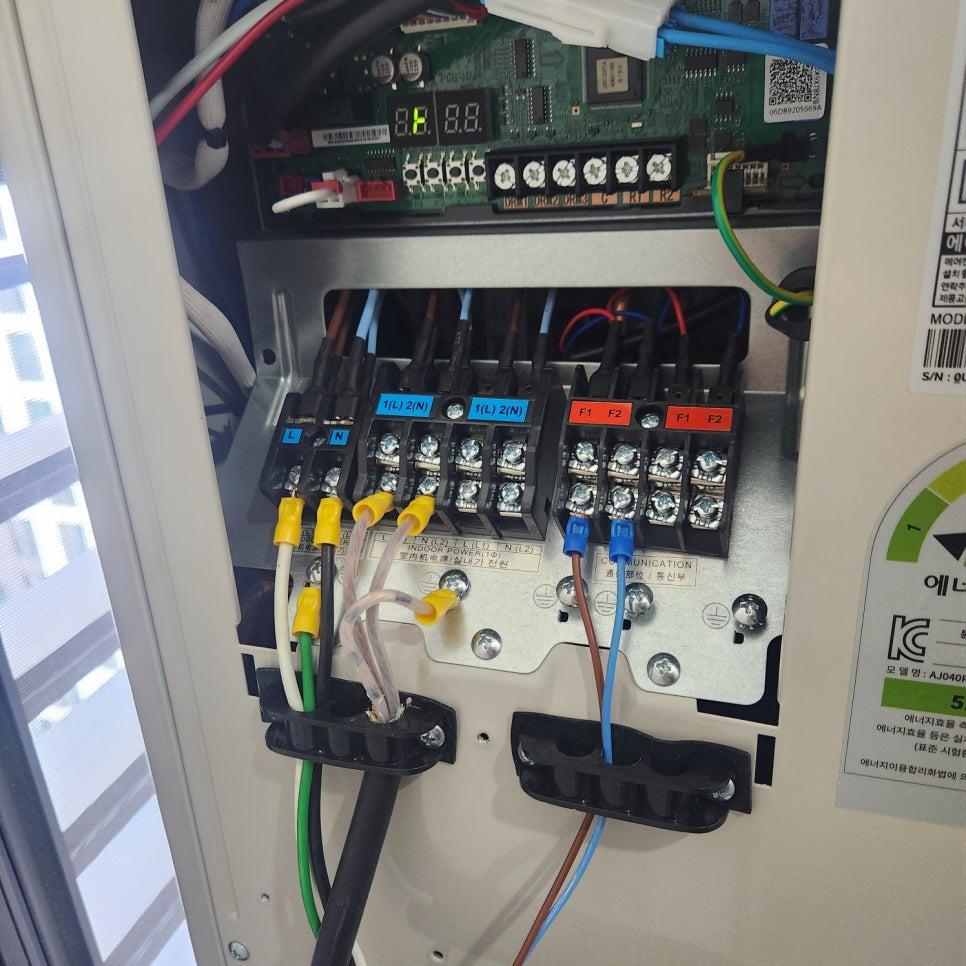

전기 설비 내부의 접점 박스와 회로 연결 상태를 확인하는 과정입니다. 모든 회로와 배선을 정밀하게 정리해야 장기적으로 안정적인 전력 공급이 가능하며, 전기적 변수를 줄일 수 있습니다.

그런데 배관의 경로를 잡는 일은 더욱 세밀한 주의가 필요합니다.

창호 프레임과 벽면을 따라 에어컨 배관이 지나가는 모습입니다. 배관이 꺾이는 각도와 고정 위치를 정확히 설정해야 냉매의 흐름이 원활해지고 기기의 효율이 유지됩니다.

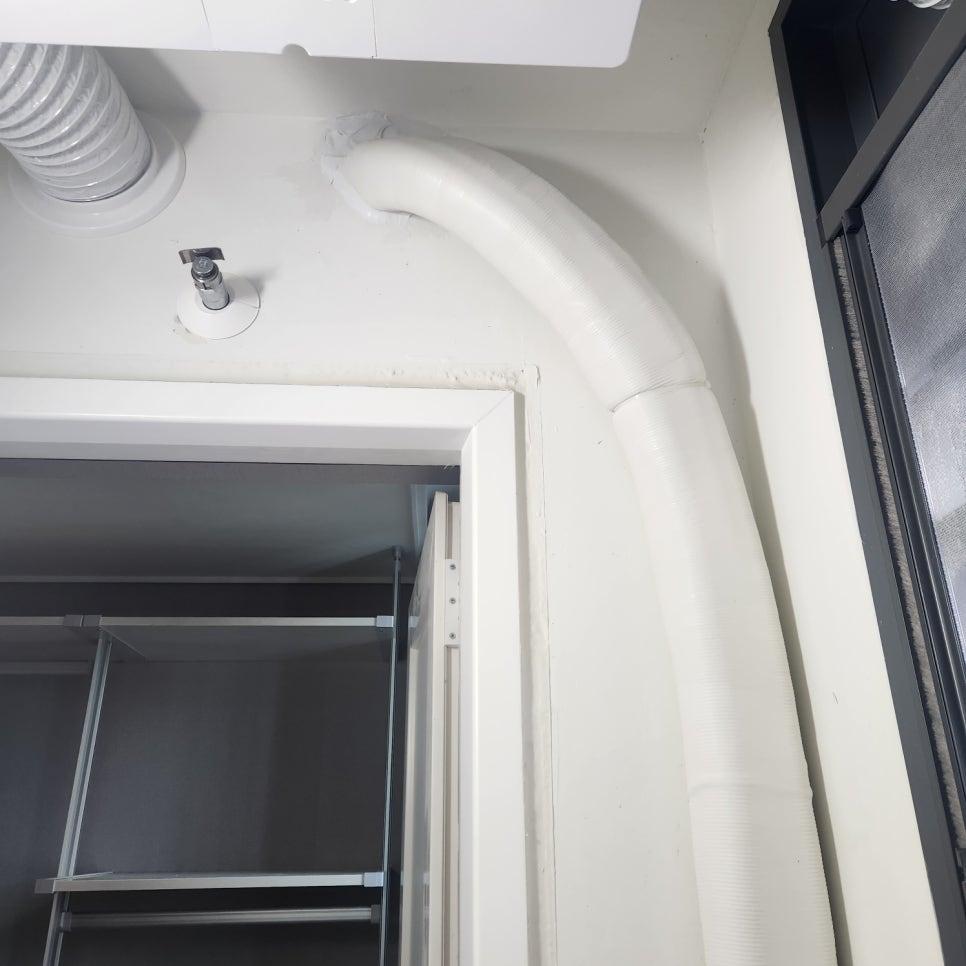

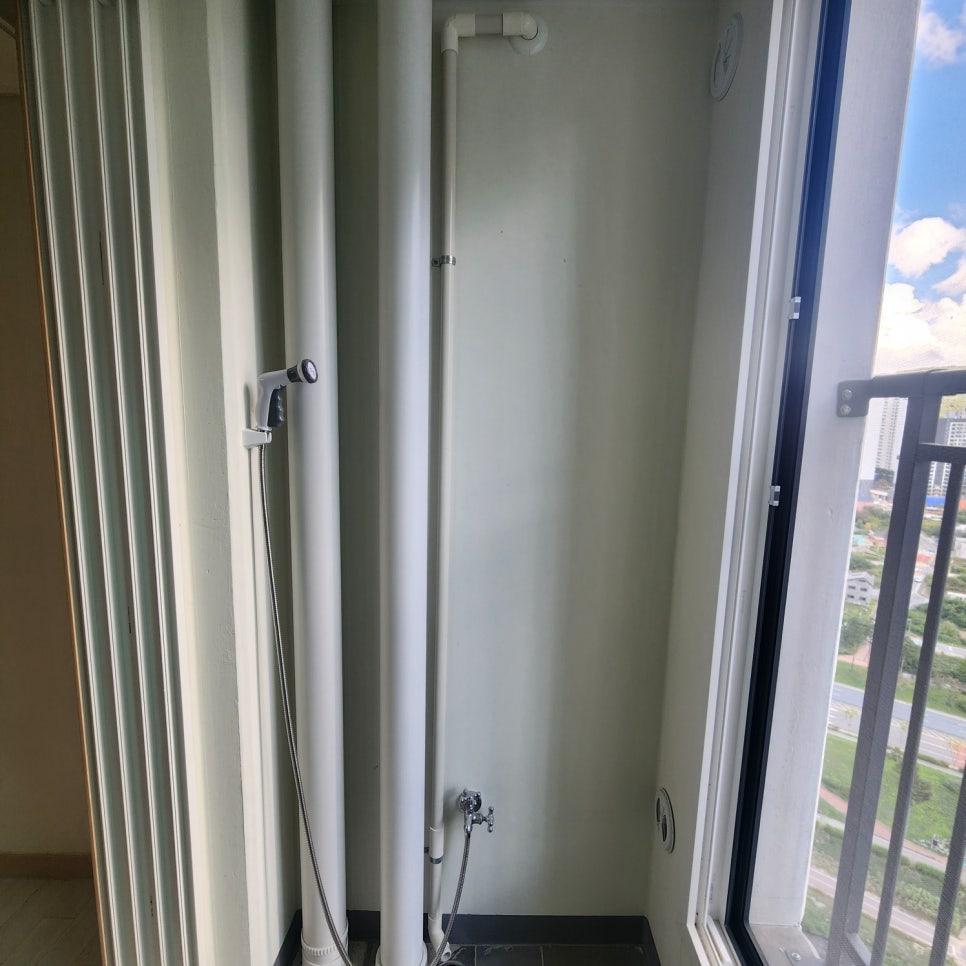

벽면에 흰색 PVC 파이프가 고정 장치와 함께 설치되어 있습니다. 문 상단과 조명 장치 사이의 좁은 공간을 활용해 배관을 배치함으로써 마감 후 외관에 영향이 없도록 경로를 설계했습니다.

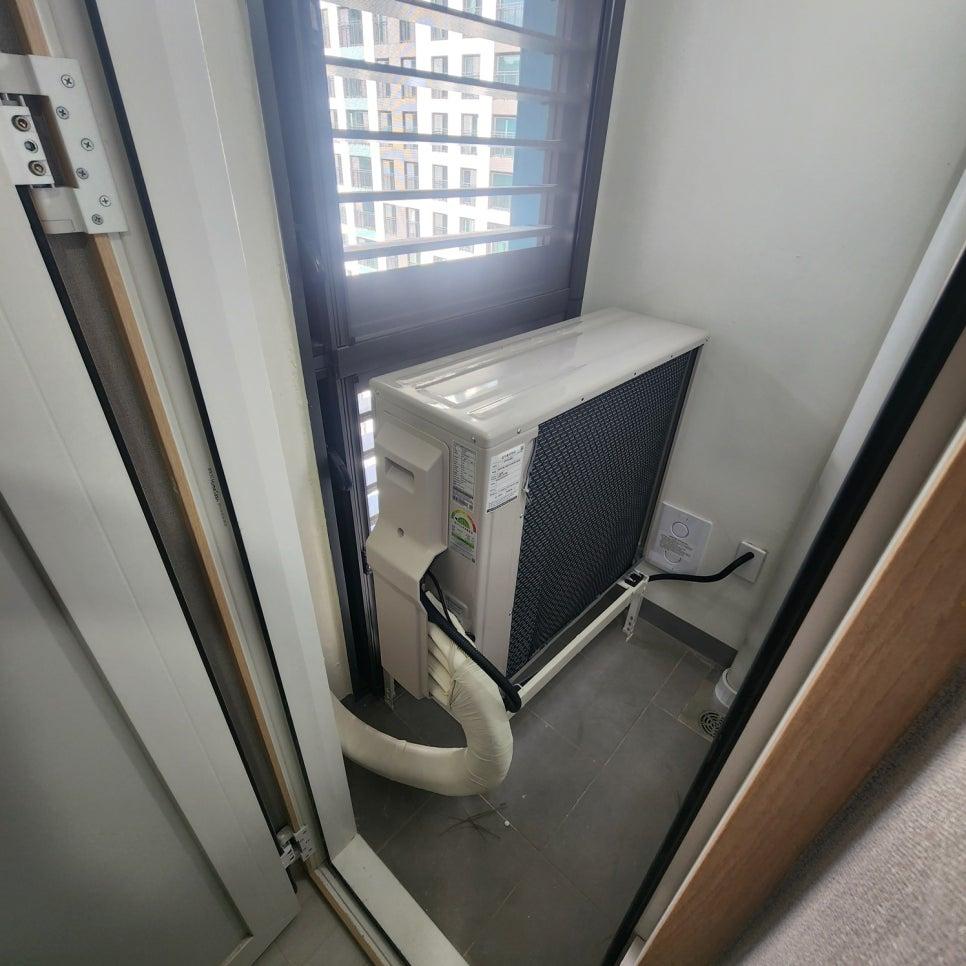

실외기로 이어지는 배관 라인을 잡을 때 외부 온도 변화와 결로 가능성을 고려해 자재를 선택하고 배치했습니다.

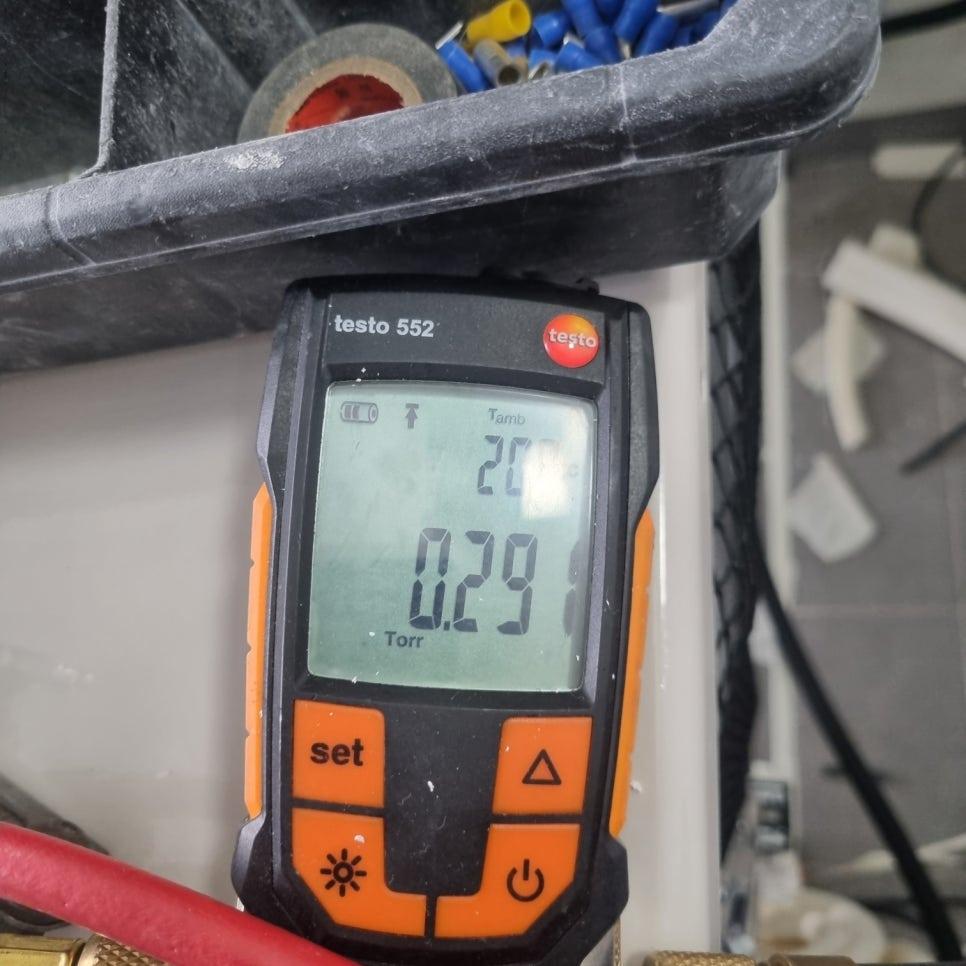

시공 과정에서 사용되는 소형 도구와 기기들이 보입니다. 정밀한 측정과 체결이 필요한 공정인 만큼, 각 단계에 맞는 전용 장비를 사용하여 오차를 줄이는 작업이 이어졌습니다.

문제는 배관의 기밀성과 결로 방지입니다.

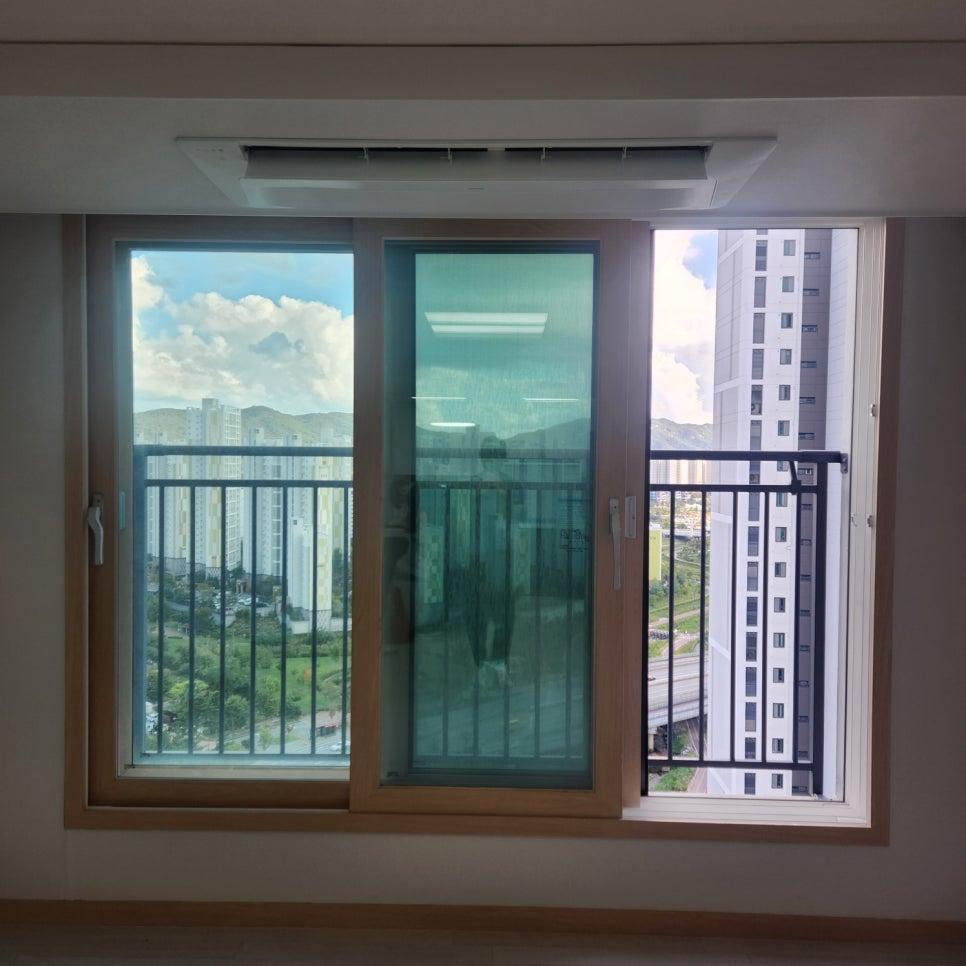

창문 프레임과 유리 패널이 보이는 근접 샷입니다. 외부와 맞닿는 창호 주변의 틈새를 처리하고 배관이 관통하는 지점의 마감을 확인하여 외부 공기 유입을 제어했습니다.

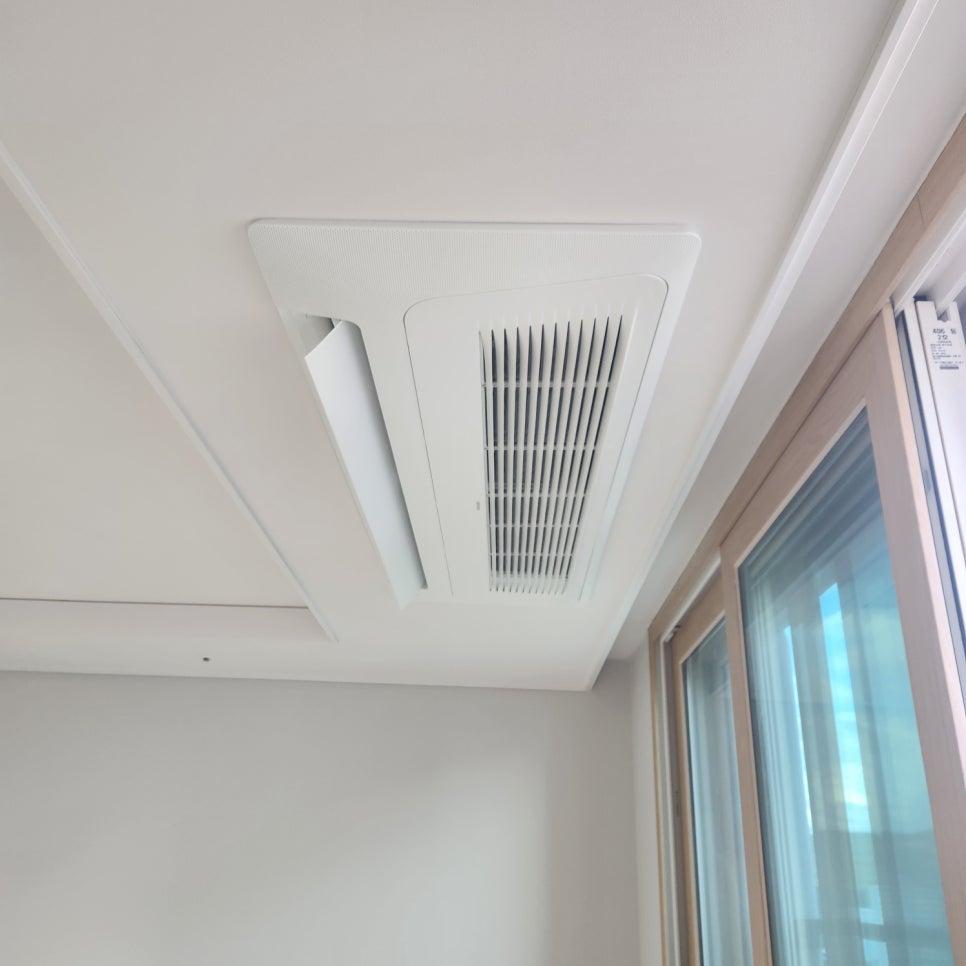

천장에 설치된 공기 순환 장치가 창호와 인접해 있습니다. 실내기 위치와 창문의 거리를 조절해 냉난방 효율을 높이고, 천장 내부의 공간 확보 상태를 점검했습니다.

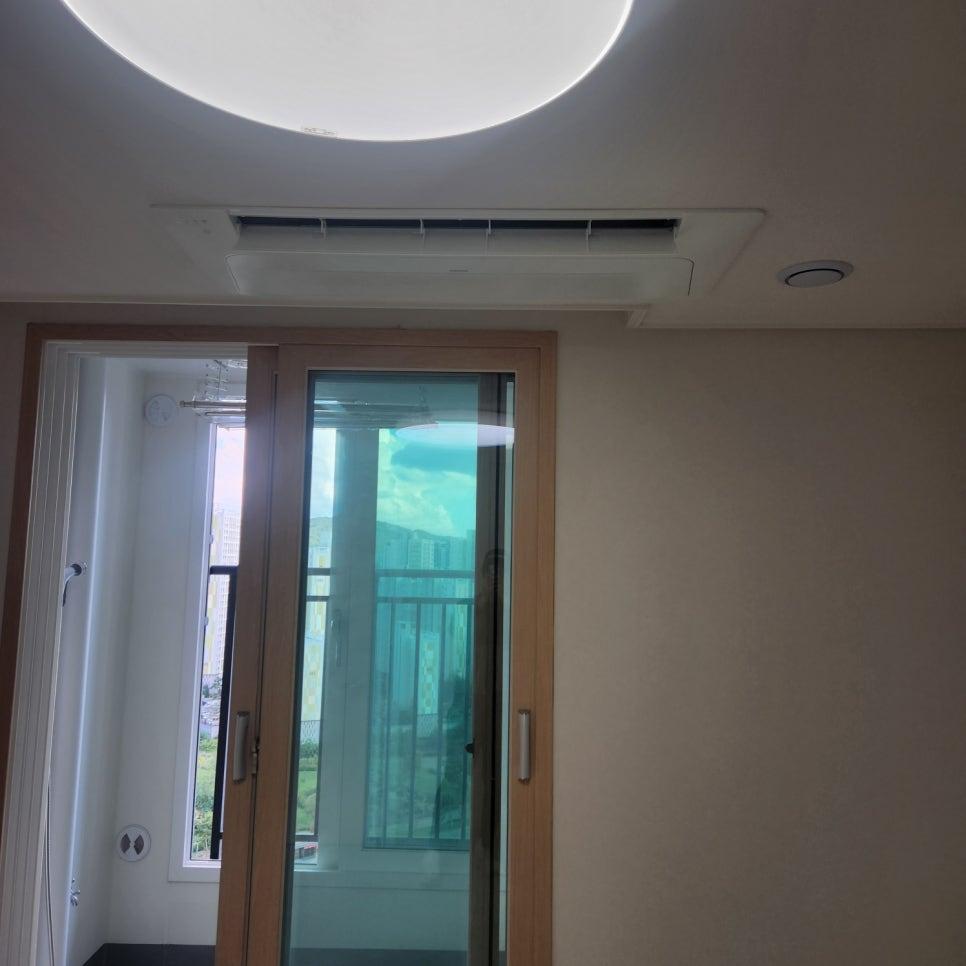

베이지색 벽지와 목재 프레임의 유리문이 설치된 실내 전경입니다. 원형 조명과 공기순환기가 천장 라인에 맞춰 배치되었으며, 문을 통해 외부 창문까지 이어지는 전체적인 공조 라인을 확인했습니다.

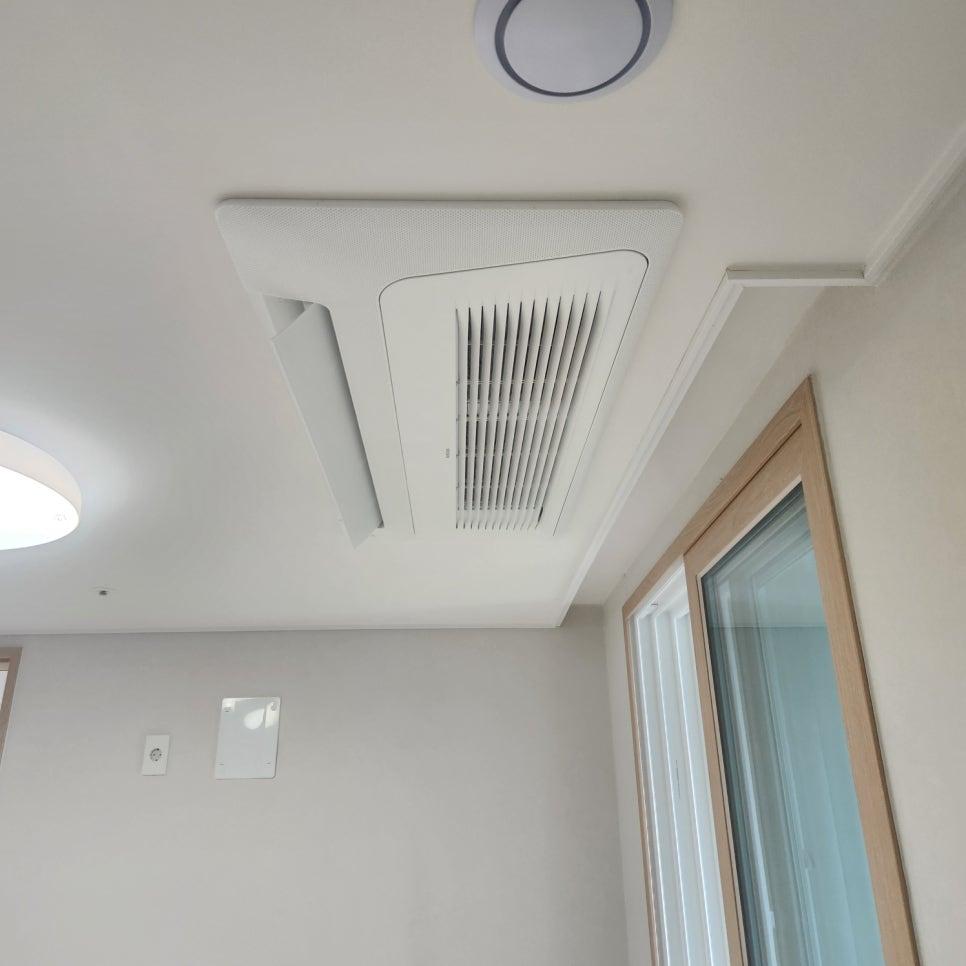

천장의 공기 순환기와 벽면의 전기 스위치, 센서가 설치된 모습입니다. 모든 기기의 전원 연결과 제어 장치가 정상적으로 작동하는지 확인하며 시운전 단계로 진입했습니다.

시스템에어컨은 실외기의 열 배출 효율이 성능을 결정하므로, 실내기와 실외기 사이의 냉매 순환 거리를 최적화하는 것이 핵심입니다. 특히 결로 방지를 위해 엄선된 배관 자재를 사용하고, 3개월마다 필터 교체와 주기적인 내부 세척을 권장합니다.

양주 옥정 LH 엘리프 현장은 맞춤형 설계에 따른 배선 및 배관 공사와 실내외기 설치를 마쳤으며, 시운전 후 현재 정상 작동 상태입니다.

삼성 AR-EC05 모델을 적용한 이번 현장처럼, 실외기 위치와 냉매 순환 경로를 먼저 확인해 보세요.
