천장을 뜯어 배관을 심는 구축 아파트의 시스템 에어컨 설치 | 부천 푸른창보밀레시티

부천 푸른창보밀레시티 아파트, 2016년에 준공된 구축 환경에서 인테리어 공사와 시스템 에어컨 설치를 병행한 현장입니다. 안녕하세요.

기존 구조물이 완성된 상태에서 천장 내부로 배관을 매립해야 하므로 인테리어 팀과 긴밀한 협력이 필요한 조건이었습니다. 작업 범위는 실내기와 실외기를 연결하는 배관 작업부터 기기 설치, 냉매 충전까지 전 과정을 포함합니다.

구축 아파트의 경우 천장 속 공간이 협소하거나 구조가 복잡해 배관 경로를 잡는 것이 쉽지 않죠. 어떻게 경로를 설정하고 마감까지 연결했는지 순서대로 짚어볼게요.

벽면에 부착된 스티커가 보이는 시공 초기 단계입니다. 인테리어 공사와 동시에 진행되는 만큼, 다른 공정의 간섭을 줄이기 위해 작업 순서를 세밀하게 조정하며 시작했습니다.

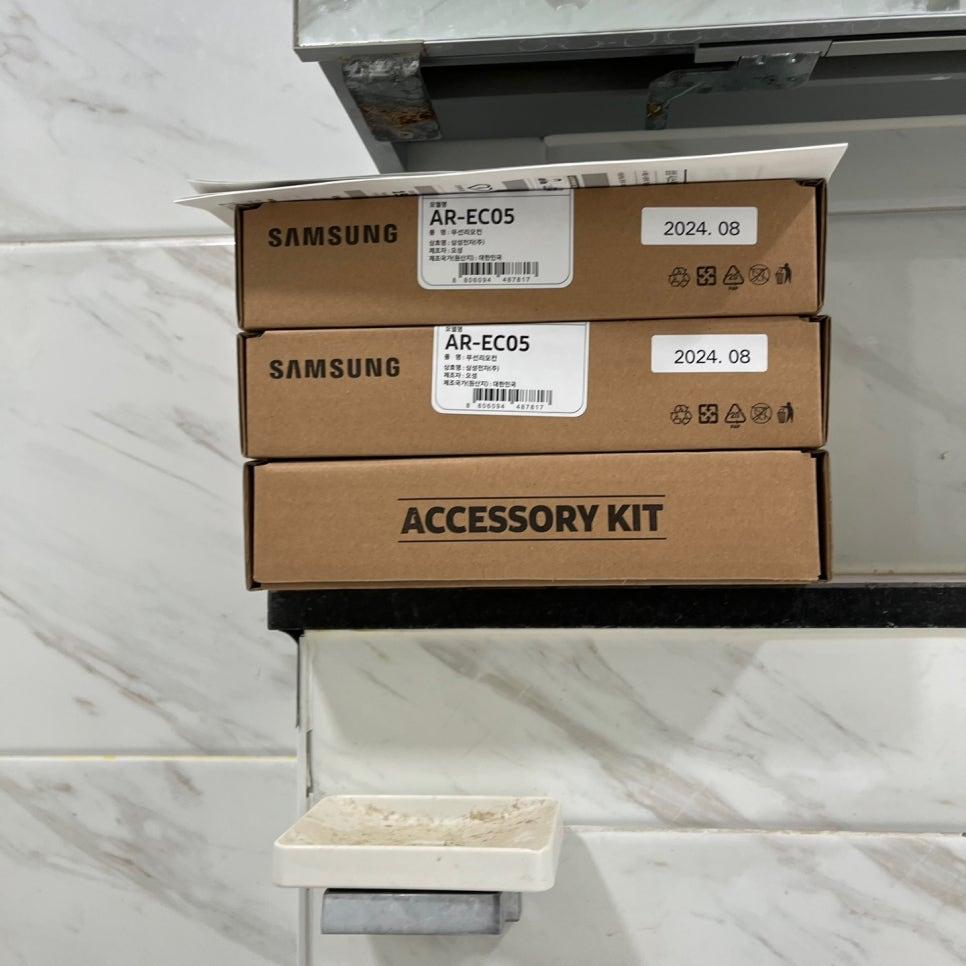

화이트 마블 타일 벽면 쪽에 삼성 AR-EC05 박스 3개가 준비되어 있습니다. 기기 본체를 배치하기 전, 자재의 상태를 확인하고 설치 위치를 다시 한번 점검하는 과정이 선행되었습니다.

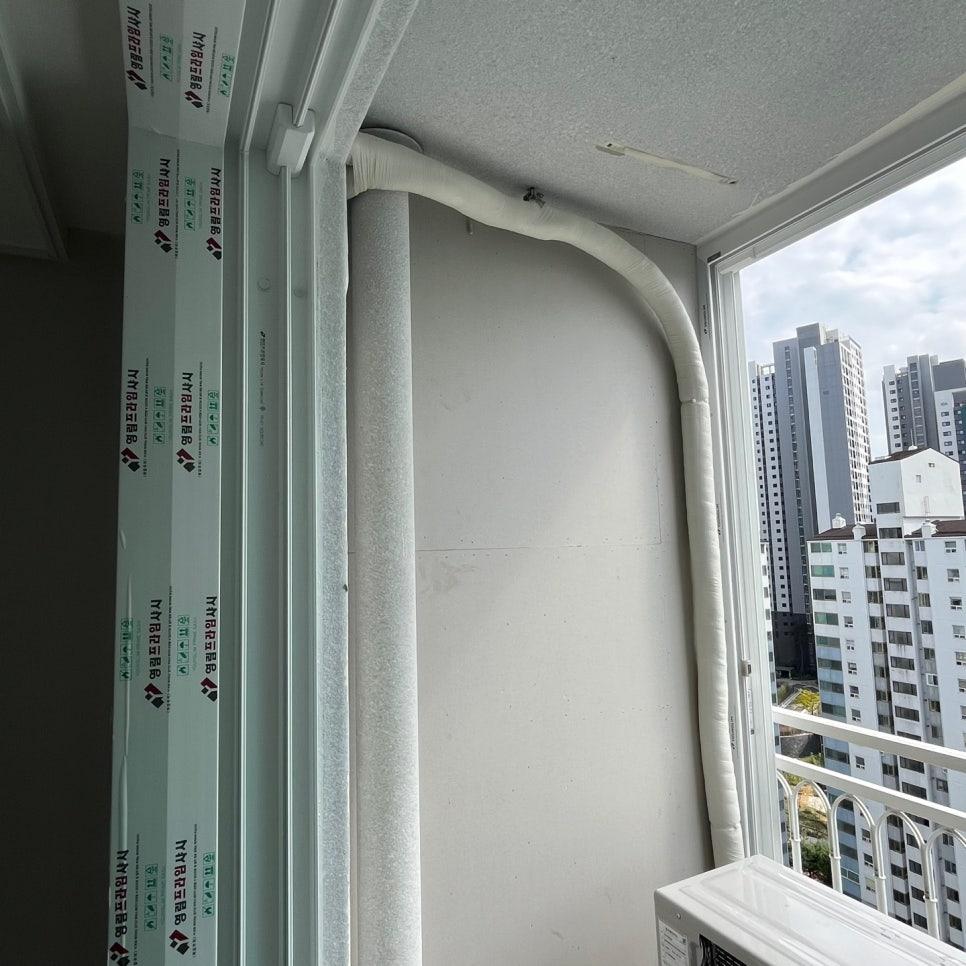

창호 주변 벽면에 흰색 보온재가 감싸져 있고 프레임에는 영업도관공사 문구가 적힌 보온재가 부착되어 있습니다. 외부와 연결되는 지점의 기밀을 유지하고 결로를 방지하기 위해 보온 처리를 꼼꼼하게 진행했습니다.

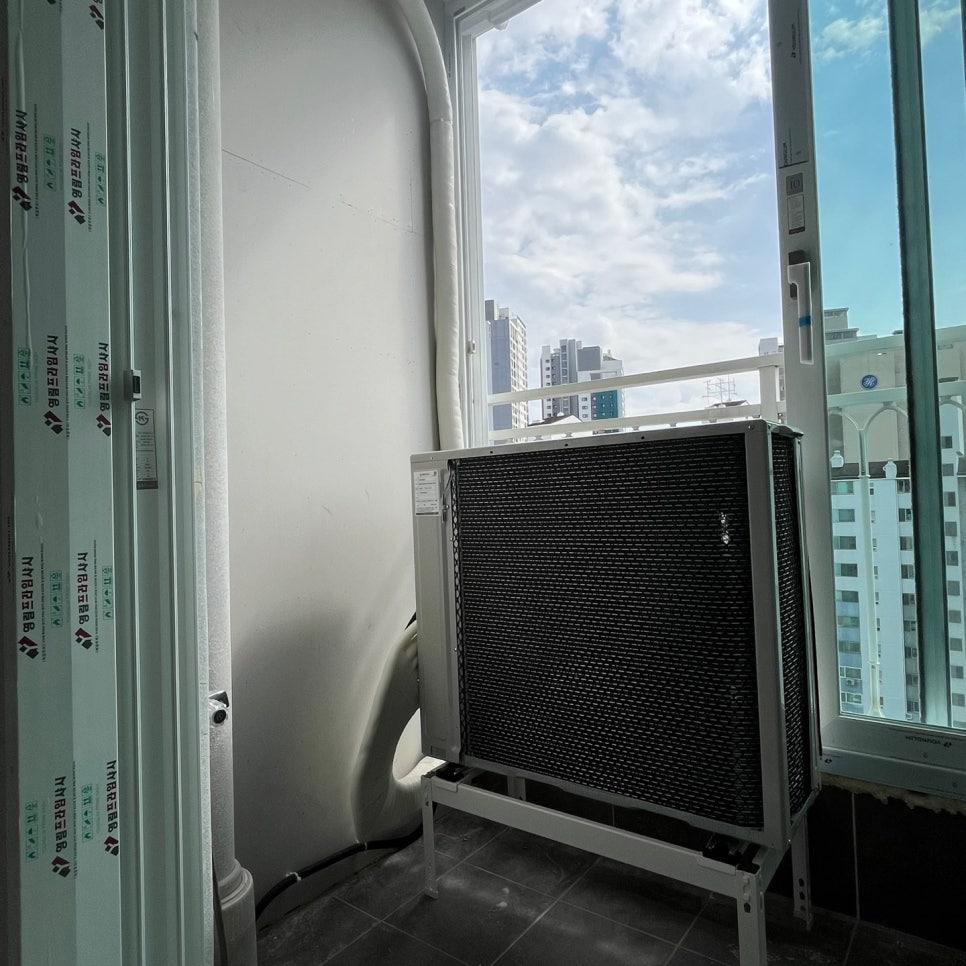

발코니 내부의 창호와 벽면, 그리고 외부 설치형 냉방설비가 배치된 모습입니다. 실외기가 놓일 위치의 공간 확보 상태를 확인하고, 실내기로 이어지는 배관의 최단 거리를 계산해 효율을 높였습니다.

그런데 배관 작업은 단순히 연결하는 것보다 '어떻게 고정하고 밀봉하느냐'가 더 중요합니다.

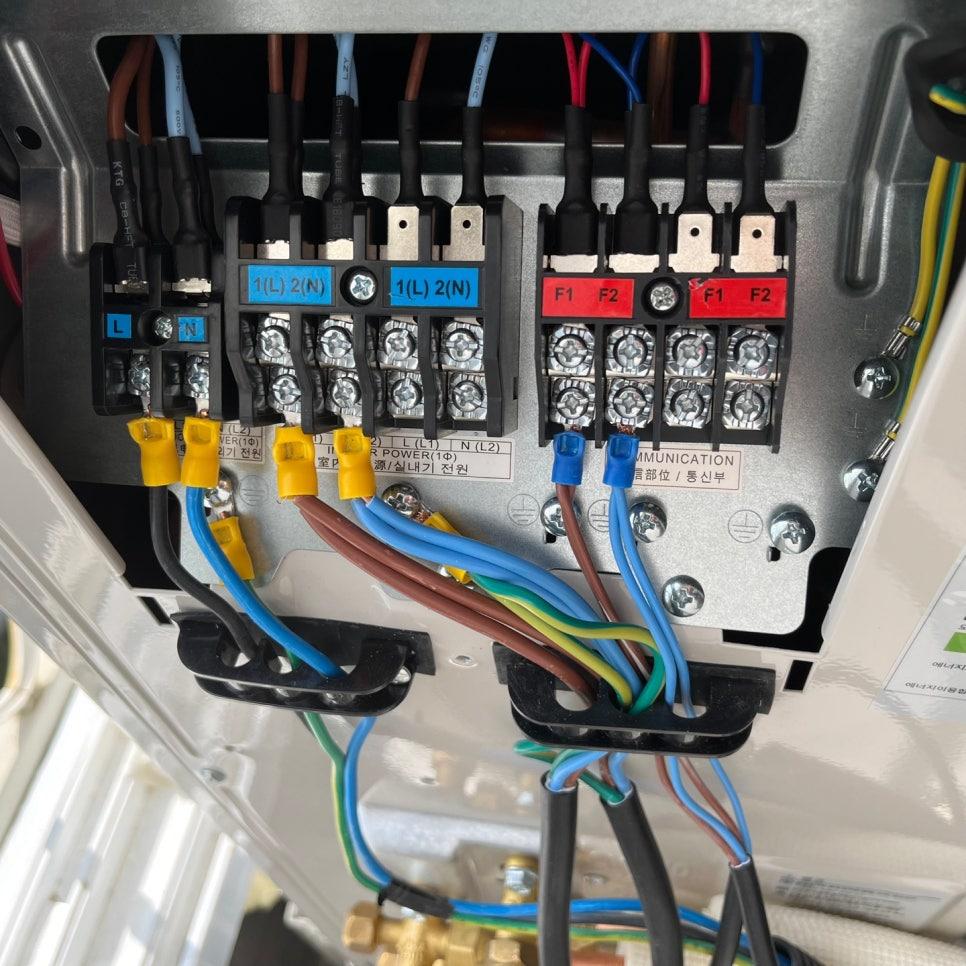

전기 박스 내부에 여러 색상의 전선과 접점이 연결된 디테일입니다. 에어컨 가동 시 전력 공급이 안정적이어야 하므로, 배선 정리 작업을 통해 과전류 문제를 예방하는 설비 과정을 거쳤습니다.

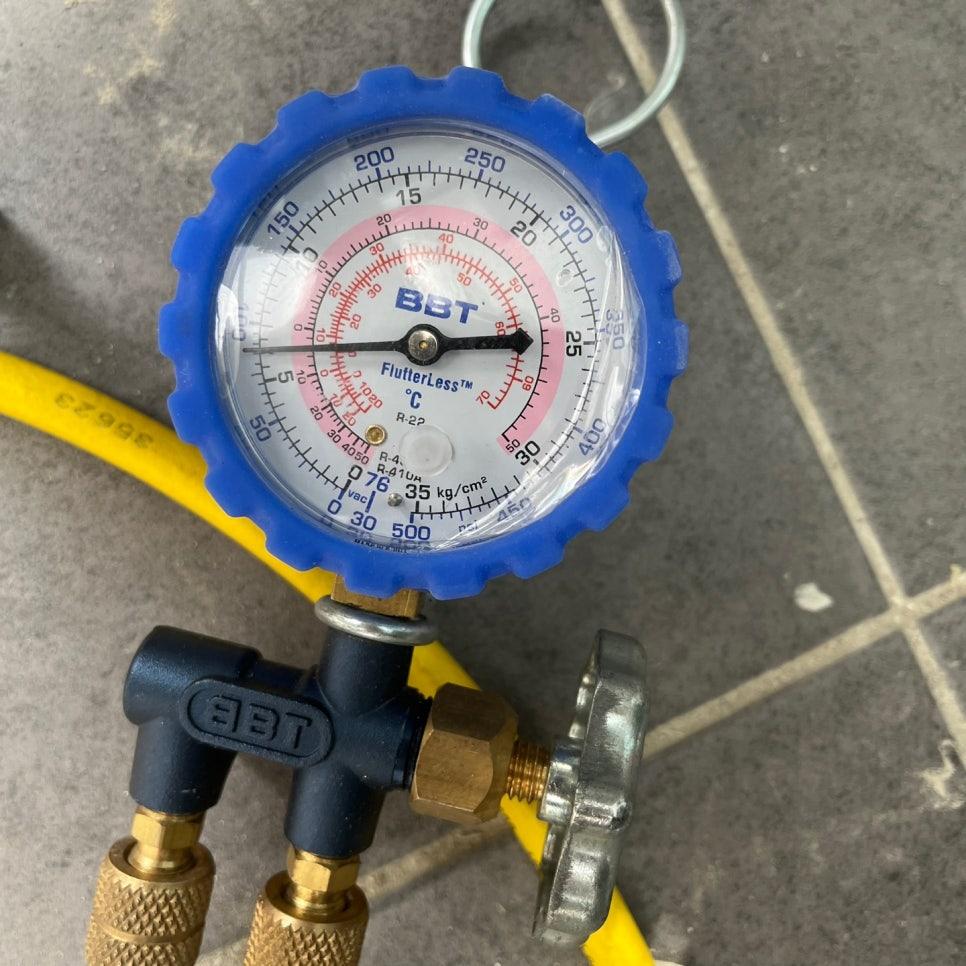

파란색 프레임의 압력계와 노란색 호스가 연결된 압력 조절 장치입니다. 냉매가 새는 지점이 없는지 확인하기 위해 여러 차례 압력 테스트를 진행했으며, 수치가 안정적으로 유지되는 것을 확인한 뒤에야 다음 단계로 넘어갔습니다.

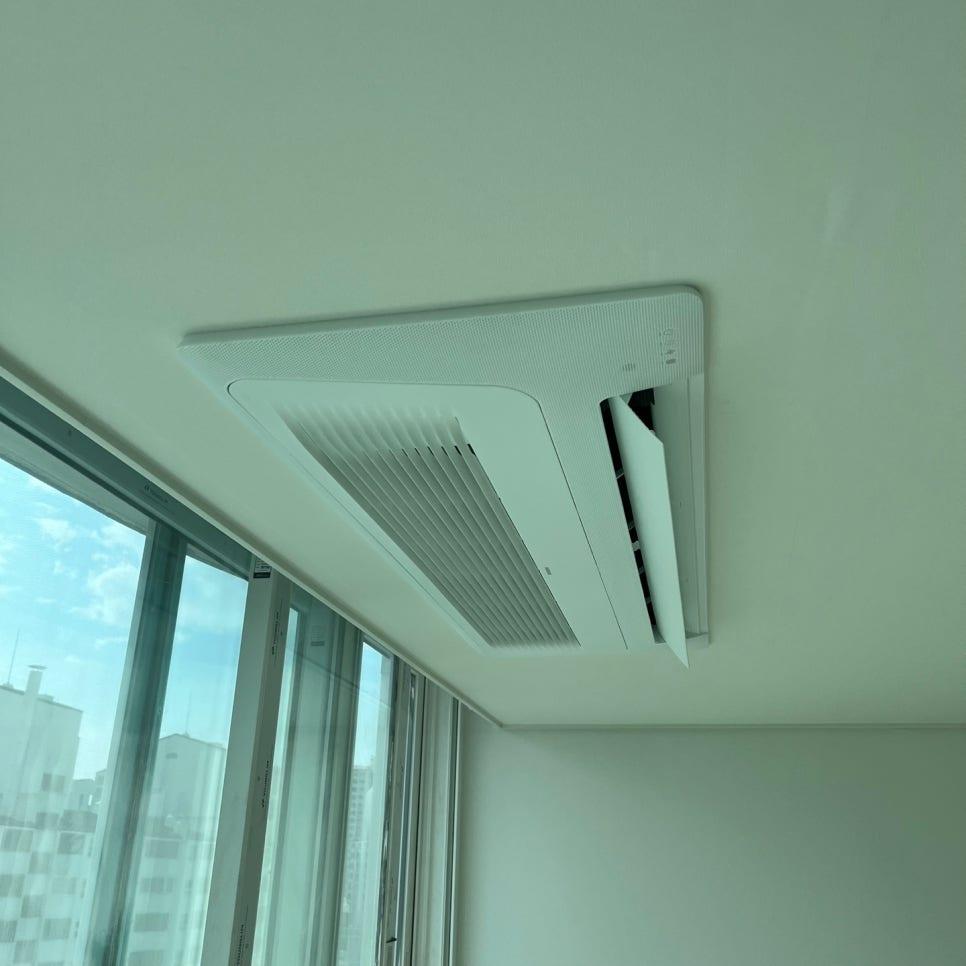

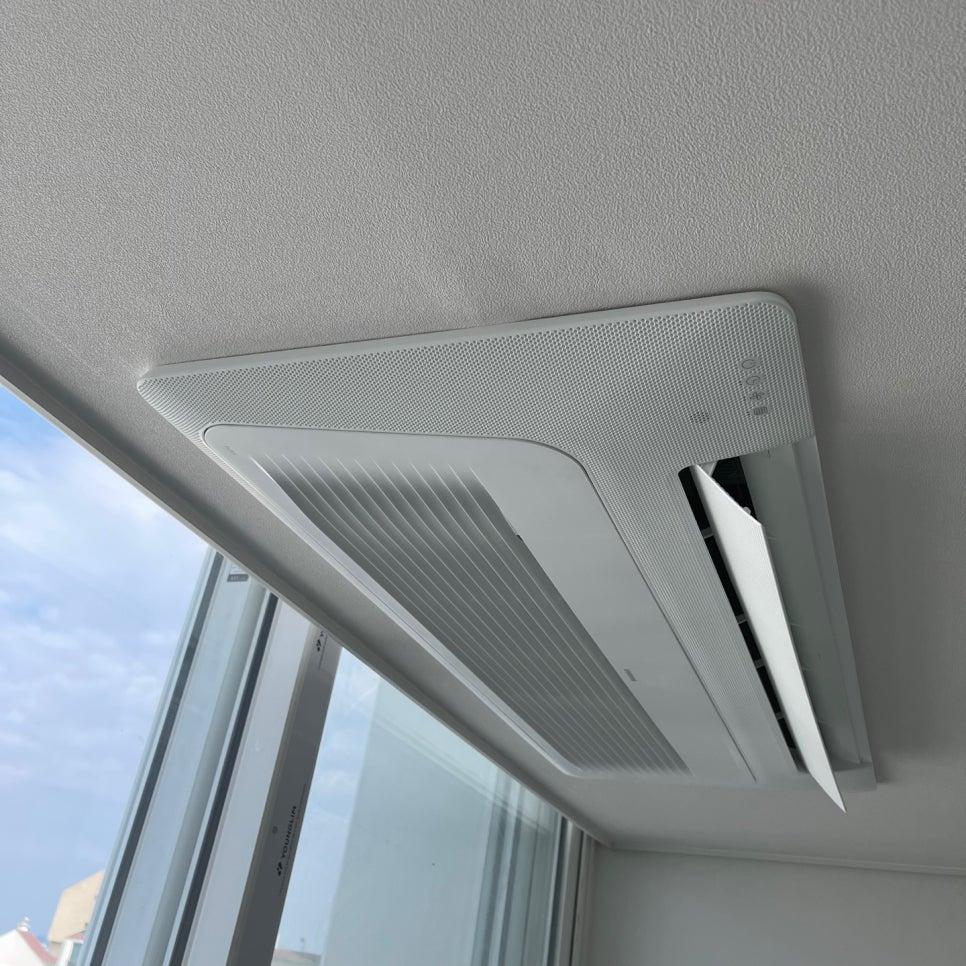

천장에 설치된 흰색 공기 조절 장치와 창문이 보입니다. 도면을 검토해 결정한 위치에 실내기를 거치하고, 창호와의 간섭이 없는지 확인하며 수평을 맞췄습니다.

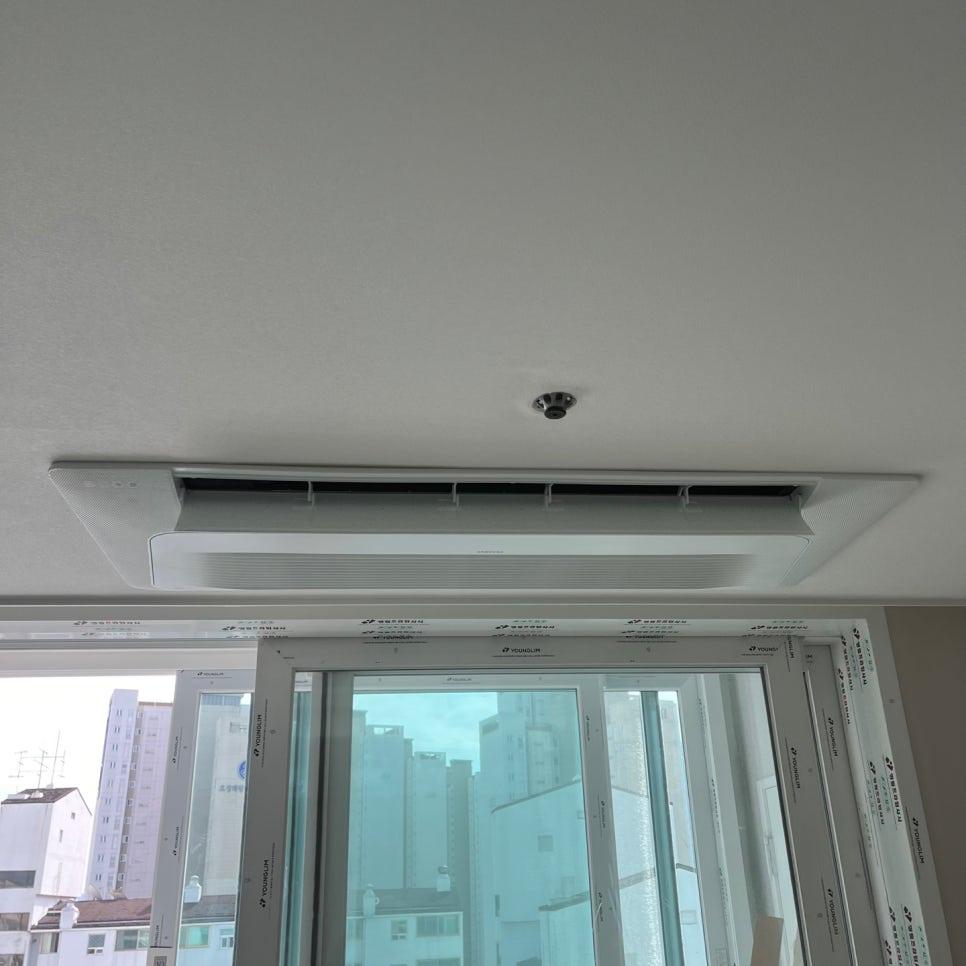

천장의 공기 청정기와 소방 경보기, 그리고 외부 건물이 보이는 창호 근접 샷입니다. 소방 설비나 기존 천장 구조물과 겹치지 않도록 배관 경로를 우회시켜 설치했습니다.

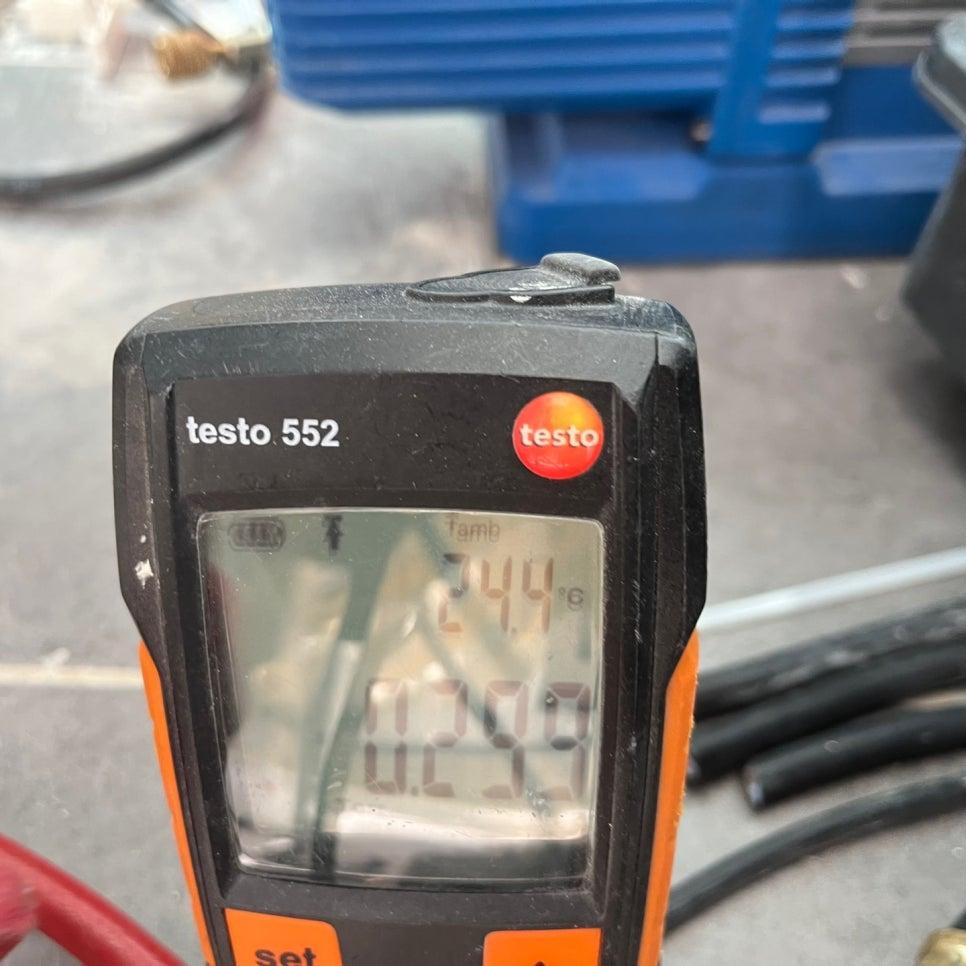

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 천장 내부의 좁은 틈새에서 배관을 고정하고 연결하는 세밀한 수작업이 이어졌습니다.

실내 천장의 흰색 공기청정기와 창문이 보이는 공간입니다. 기기 설치 후 천장 마감재와 밀착되는 부분에 틈이 생기지 않도록 정돈했습니다.

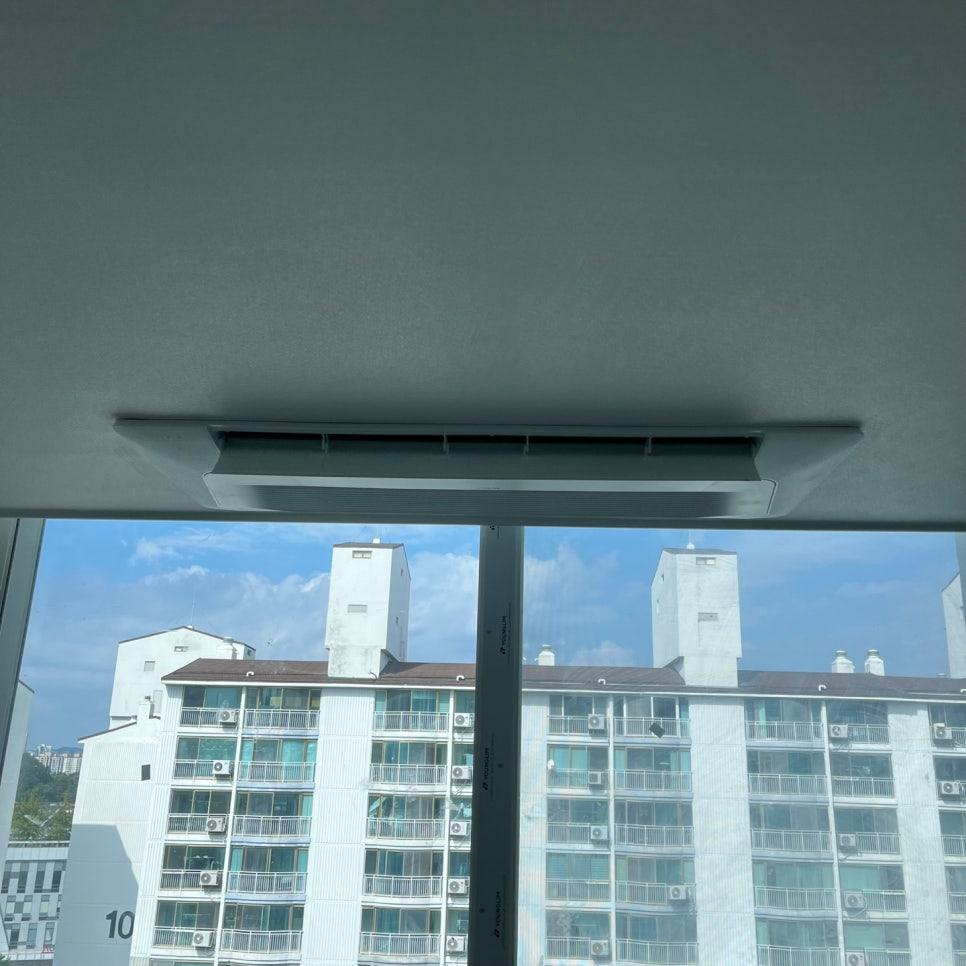

창문을 통해 외부 건물과 파란 하늘이 보이며, 천장에는 공기 순환 장치가 설치되어 있습니다. 실외기와 실내기 사이의 거리와 높낮이를 고려해 냉매가 원활하게 순환하도록 배관 각도를 조절했습니다.

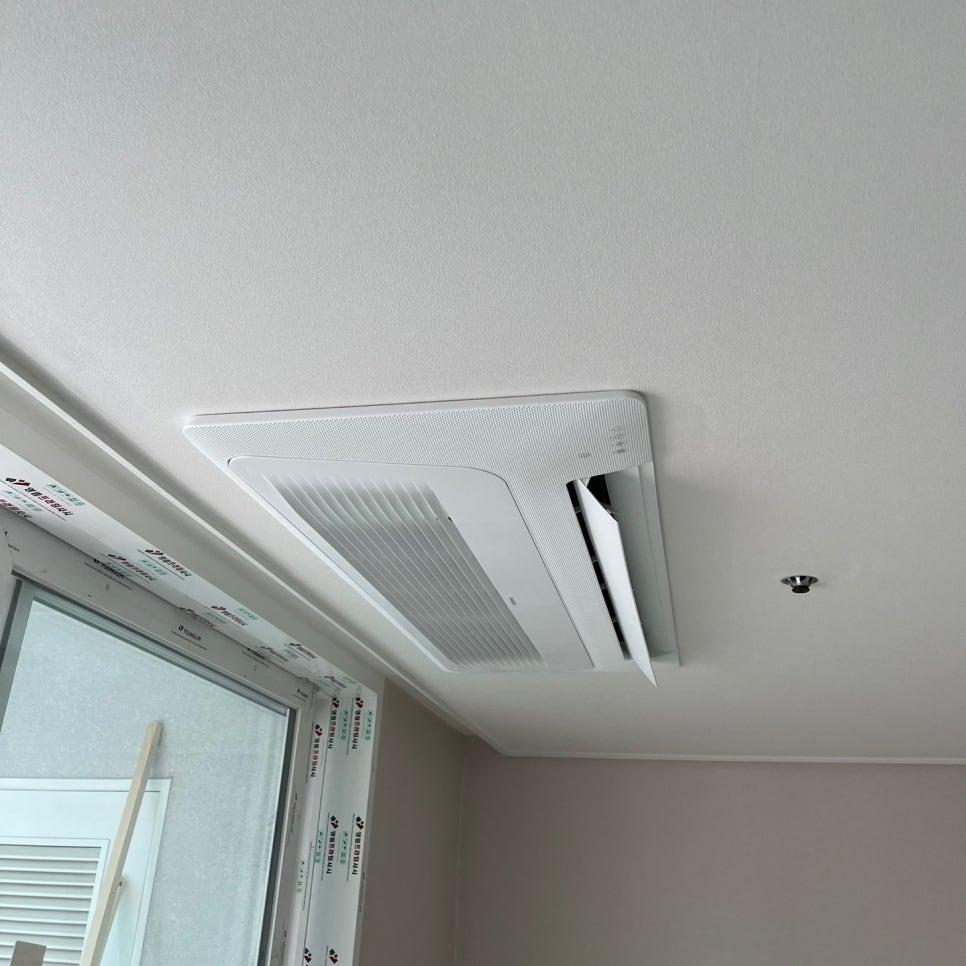

천장의 에어컨과 창호, 그리고 벽면 마감 표면이 보이는 모습입니다. 제조사 가이드라인에 맞춰 냉매 충전량을 정확하게 맞추는 것으로 기기 설치 공정을 마무리했습니다.

구축 아파트에서 시스템 에어컨을 계획하신다면, 천장 개방이 필수적이므로 반드시 인테리어 공사와 일정을 맞추는 것이 좋습니다. 특히 삼성 AR-EC05 같은 모델을 선택했다면, 설치 전 전기 용량 확인과 배관 경로에 대한 도면 검토가 선행되어야 합니다.

이번 현장은 천장 배관 작업부터 실내외기 설치, 압력 테스트와 냉매 충전까지 모든 공정을 마쳤습니다. 현재는 시운전을 통해 정상 작동 상태를 확인한 단계입니다.
