광주 오포자이오브제 신축 아파트 현장입니다. 안녕하세요. 입주 전 시스템 에어컨 설치를 위해 여러 세대가 공동구매 방식으로 진행한 사례입니다.

신축 아파트의 경우 천장 내부 공간과 배관 경로를 정확히 파악하는 것이 중요합니다. 어디서부터 설계를 시작해야 할지 막막할 때가 있죠. 어떻게 맞춤형으로 구성했는지 그 과정을 따라가 볼게요.

작업의 시작은 세밀한 표시부터입니다. 각 기기가 들어갈 위치를 정확히 지정해야 오차 없는 매립이 가능하기 때문입니다. 숫자와 기호를 통해 시공 위치를 명확히 구분하며 기초 작업을 진행했습니다.

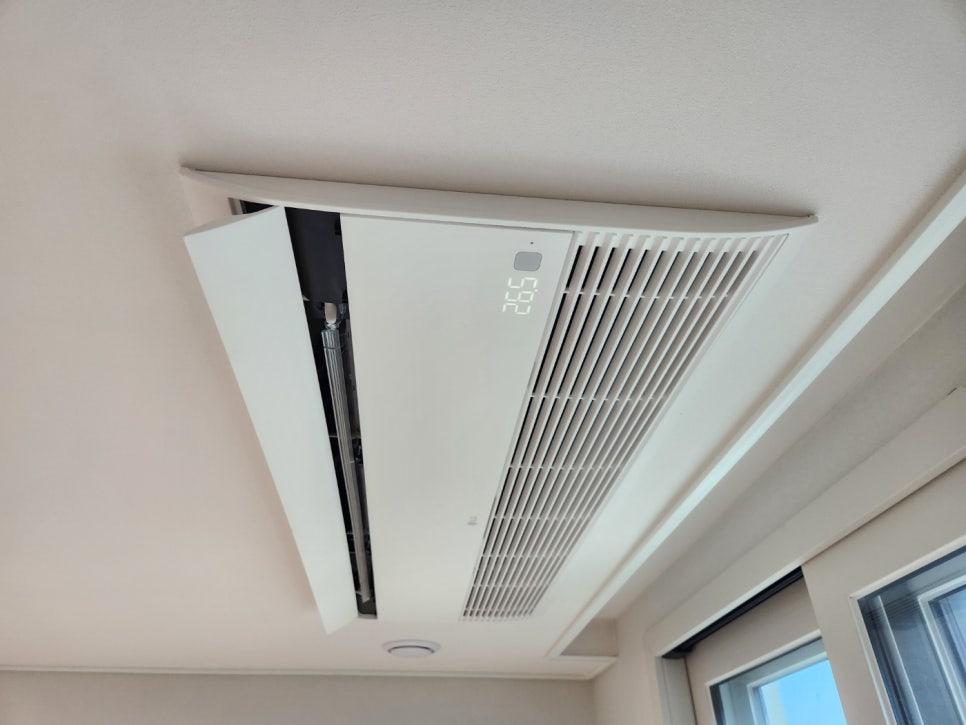

천장 속에 기기를 안착시키는 과정입니다. 창문 근처의 냉방 효율을 고려해 위치를 잡았으며, 천장 마감재와 기기 사이의 간격을 정밀하게 맞추는 작업이 병행되었습니다.

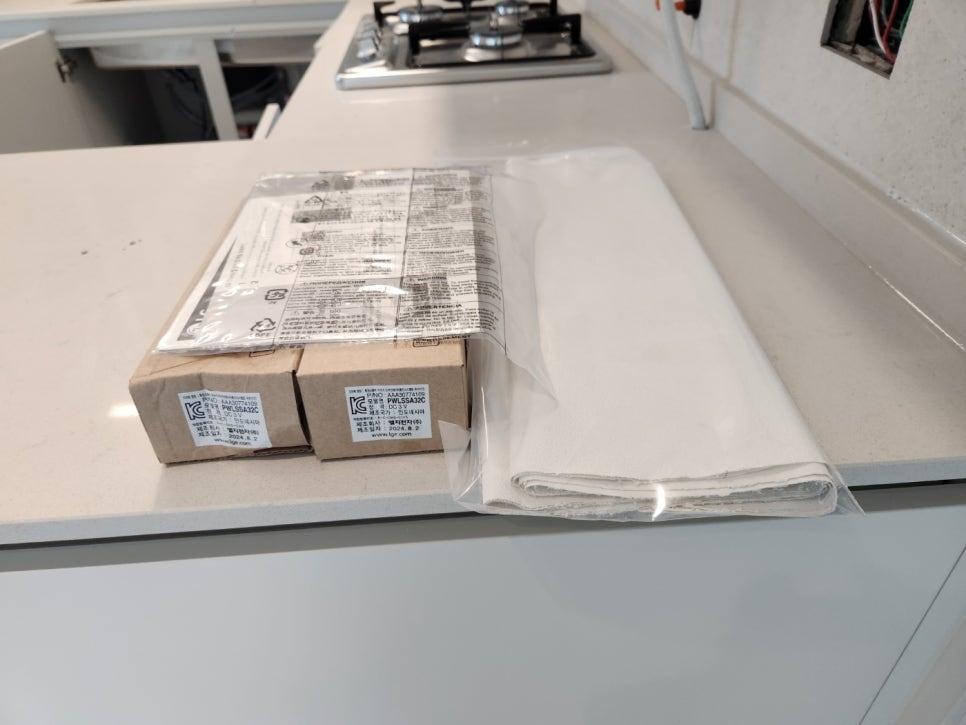

주방 상판 위에 설치에 필요한 자재들이 준비되어 있습니다. 투명 봉투에 포장된 부속품들은 현장 오염을 방지하기 위해 사용 직전까지 보관하며, 누락된 부품이 없는지 리스트와 대조하며 확인합니다.

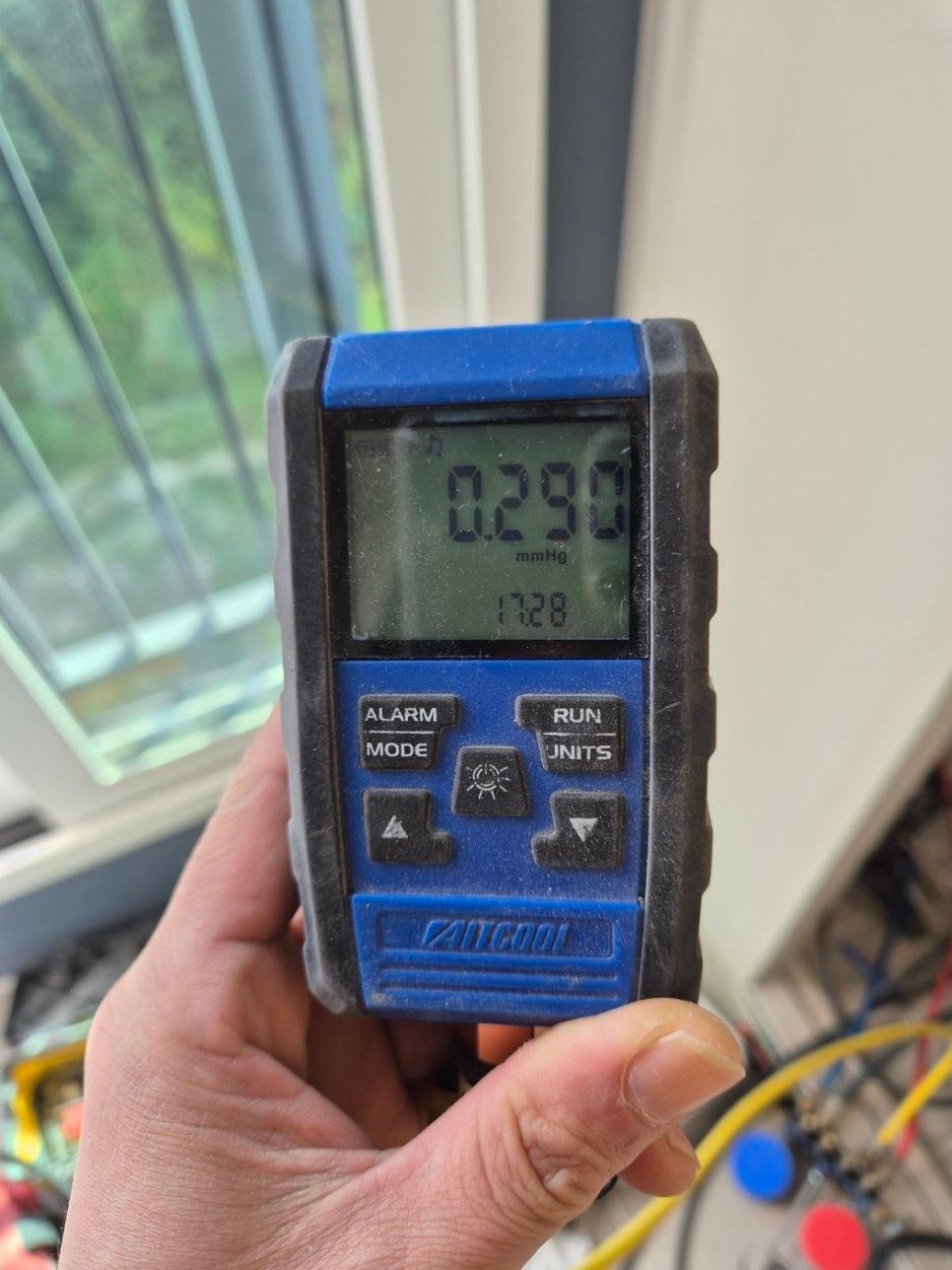

전용 도구를 활용해 배관과 기기를 연결하는 세부 공정입니다. 보이지 않는 천장 내부에서 결속이 느슨하면 추후 문제가 생길 수 있어, 전용 기기로 체결 상태를 하나하나 점검하며 진행했습니다.

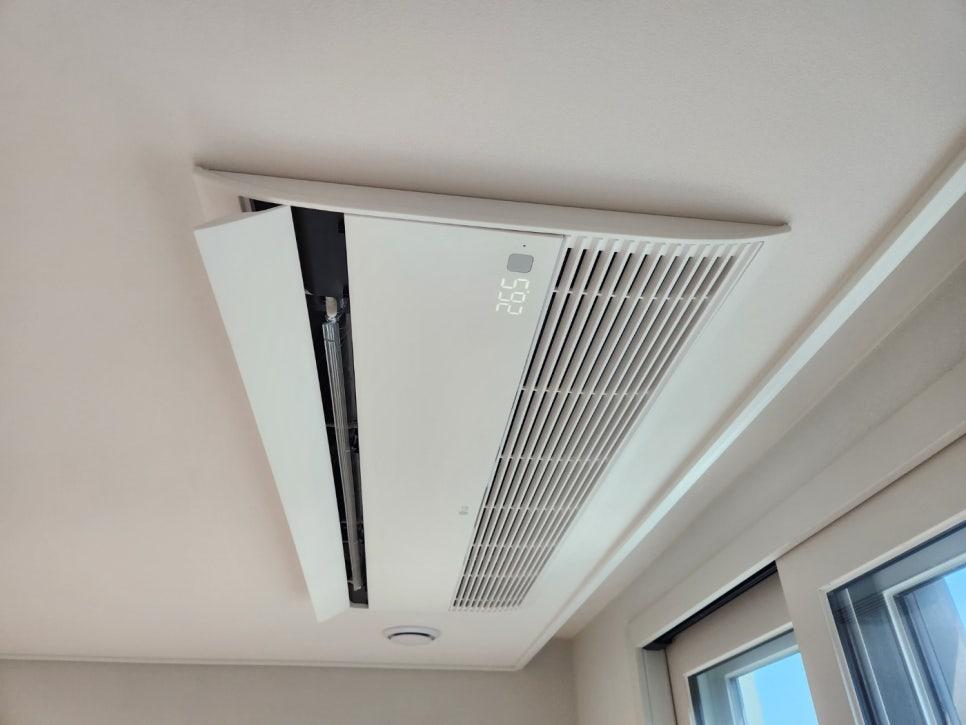

디지털 디스플레이에 26.2도가 표시된 기기가 설치된 모습입니다. 블라인드가 설치된 창호와 인접한 위치에 배치하여 실내 온도 조절이 효율적으로 이루어지도록 설계했습니다.

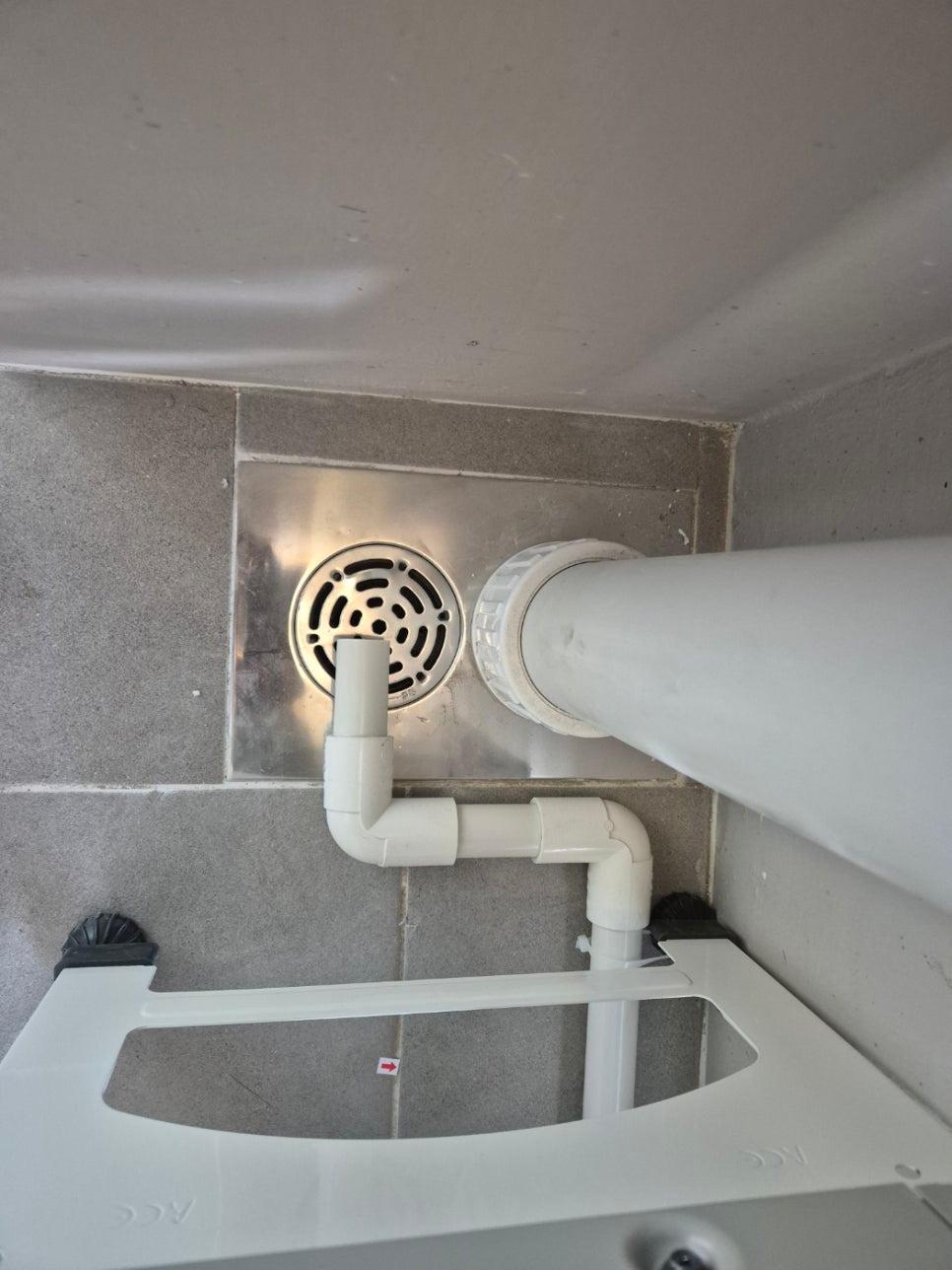

벽 타일의 줄눈 상태를 확인하며 설비 라인을 점검하는 장면입니다. 에어컨 설치 시 응축수 배출을 위한 드레인 배관의 기울기가 중요하므로, 타일 마감 전 배수 경로를 꼼꼼히 살폈습니다.

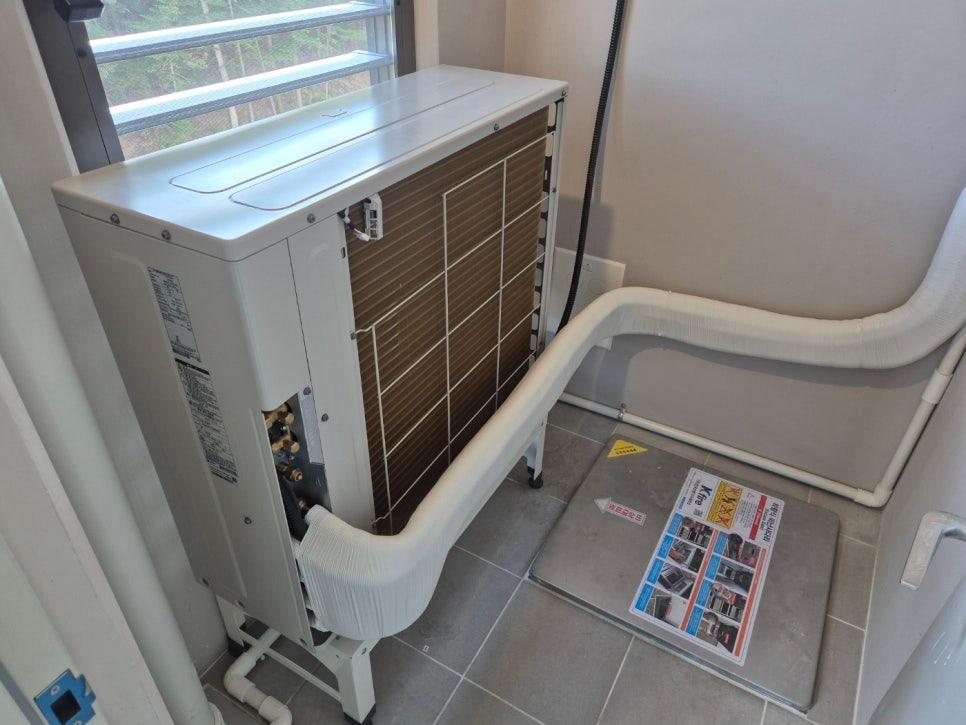

실외기와 연결되는 흰색 배관이 벽면을 타고 정리된 모습입니다. 타일 바닥과 벽면의 접합부에 배관이 밀착되도록 고정하여 외관상 돌출을 줄이고 배관의 꺾임 현상을 방지했습니다.

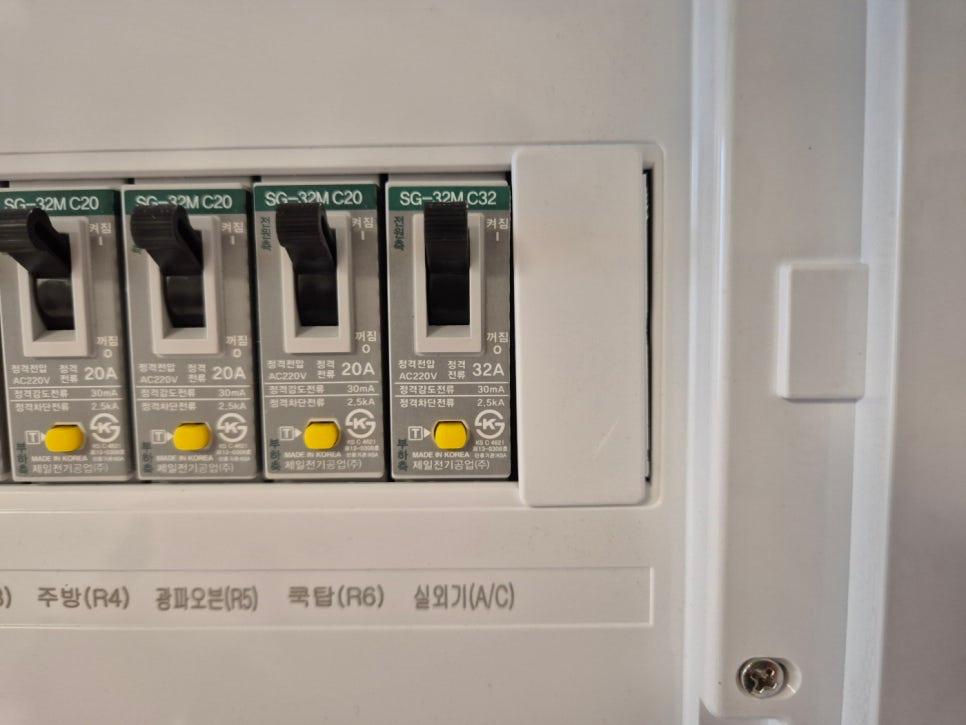

전기 박스 내부의 차단기 구성입니다. 주방(R4), 공과오븐(R5), 쿠탈(R6), 실외기(A/C)로 라벨이 구분되어 있으며, 실외기 전용 32A 차단기를 포함해 총 4개의 스위치가 용도별로 배치되었습니다.

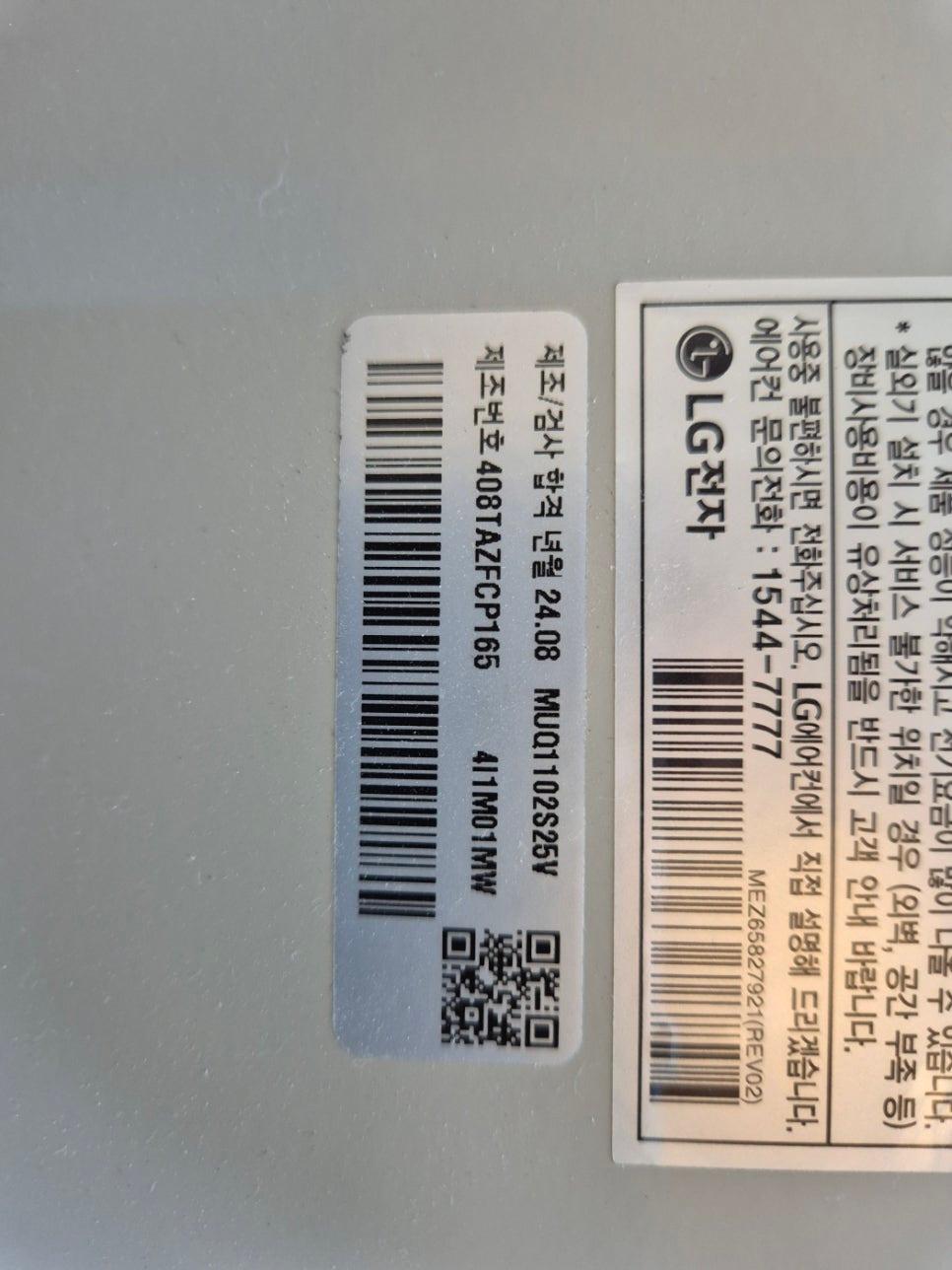

설치된 제품의 정품 인증을 위한 LG전자 라벨입니다. 공동구매로 진행하더라도 각 세대에 들어가는 제품의 모델명과 바코드를 대조하여 정품 여부와 사양을 확인하는 과정을 거쳤습니다.

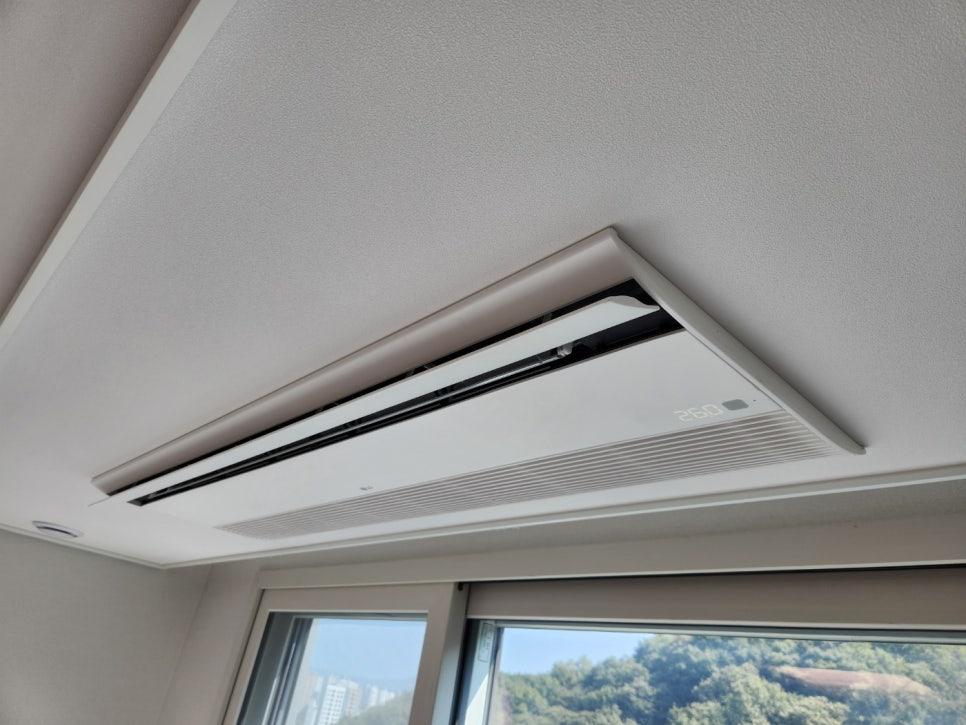

천장 매립이 완료된 실내 공간입니다. 기기가 천장 면과 수평을 이루며 설치되어 돌출 부위 없이 마감되었으며, 창문과의 거리감을 통해 냉기 흐름을 조절했습니다.

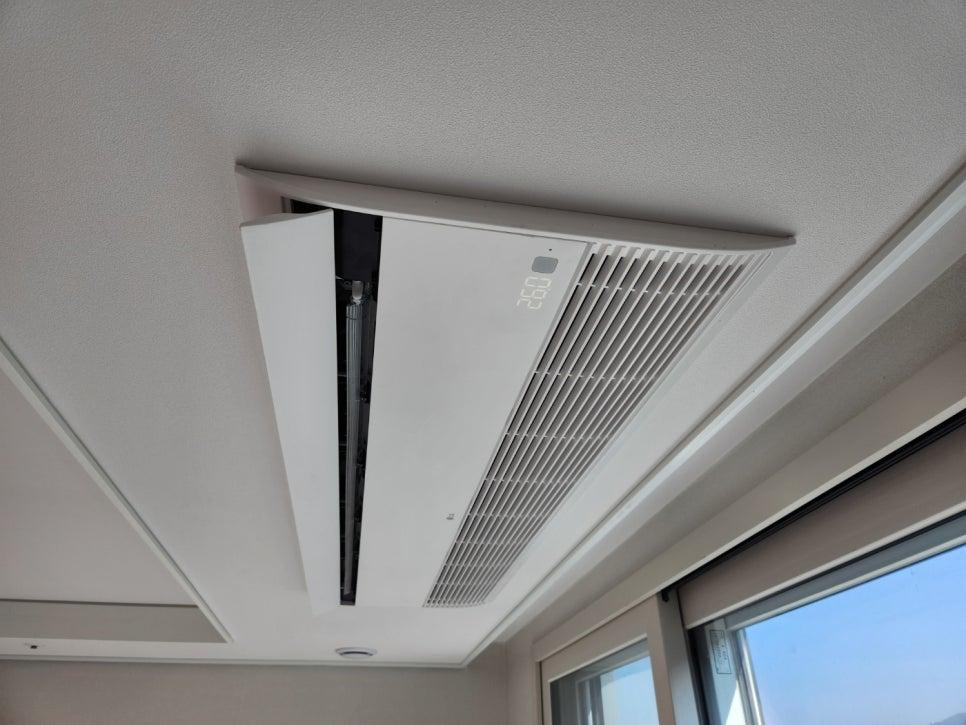

기기 상단의 라디에이터 구조와 디지털 패널이 보이는 근접 샷입니다. 천장과 벽면이 만나는 접합 부분의 마감선이 일직선으로 떨어지도록 배치하여 시각적인 이질감을 줄였습니다.

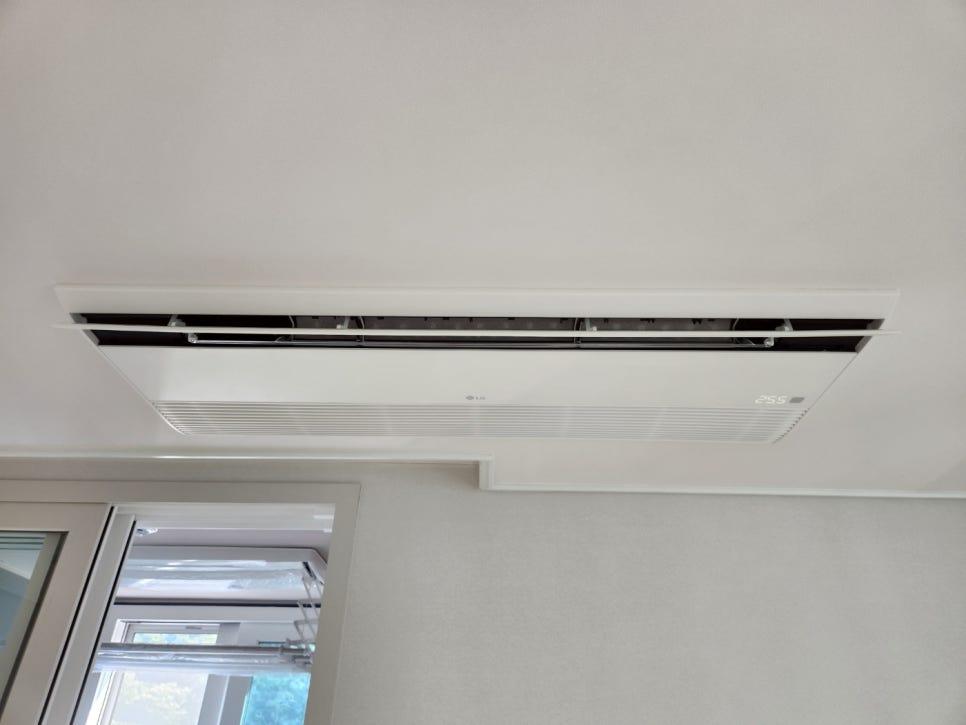

설치가 완료된 또 다른 실내 공간의 모습입니다. 천장 매립형의 특성을 살려 바닥 면적을 차지하지 않도록 시공했으며, 창문 근처 벽면과의 간격을 유지해 기류 간섭을 최소화했습니다.

신축 아파트의 경우 실외기실 공간이 제한적인 경우가 많습니다. 이번 현장에서는 다수의 실내기를 하나의 실외기로 연결하는 방식을 적용해 공간 효율을 높였으며, 고층 아파트 특성에 맞는 응축수 배출 시스템을 구축했습니다.

전체 세대의 맞춤형 설계와 배관 작업, 실외기 설치까지 모든 공정이 마무리되었습니다. 현재 시운전을 통해 정상 작동 여부를 확인한 상태입니다.

LG전자 제품의 정품 라벨과 실외기 전용 32A 차단기 설치 여부를 먼저 확인해 보세요.
