마곡13단지힐스테이트마스터 아파트의 냉난방 시스템 구축 현장입니다. 안녕하세요. 입주 전 시스템 에어컨을 설치하여 각 방의 개별 온도 조절이 가능하도록 설계한 사례입니다.

천장 내부로 들어가는 배관과 전선은 한 번 닫으면 수정이 어렵기에 초기 설계가 중요하죠. 어떤 경로로 배선이 지나가고 어떻게 고정되었는지 순서대로 짚어볼게요.

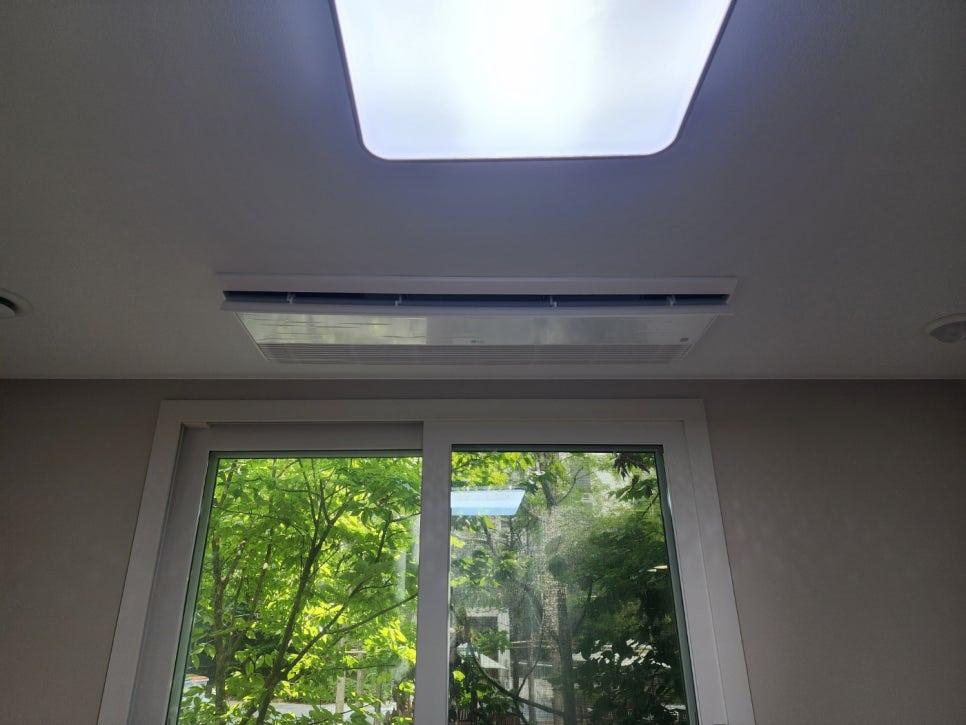

천장면에 스카이라이트와 공기순환기가 배치된 모습입니다. 창 밖으로 보이는 외부 환경의 영향을 최소화하기 위해 기기의 효율을 극대화할 수 있는 위치를 선정하여 배치했습니다.

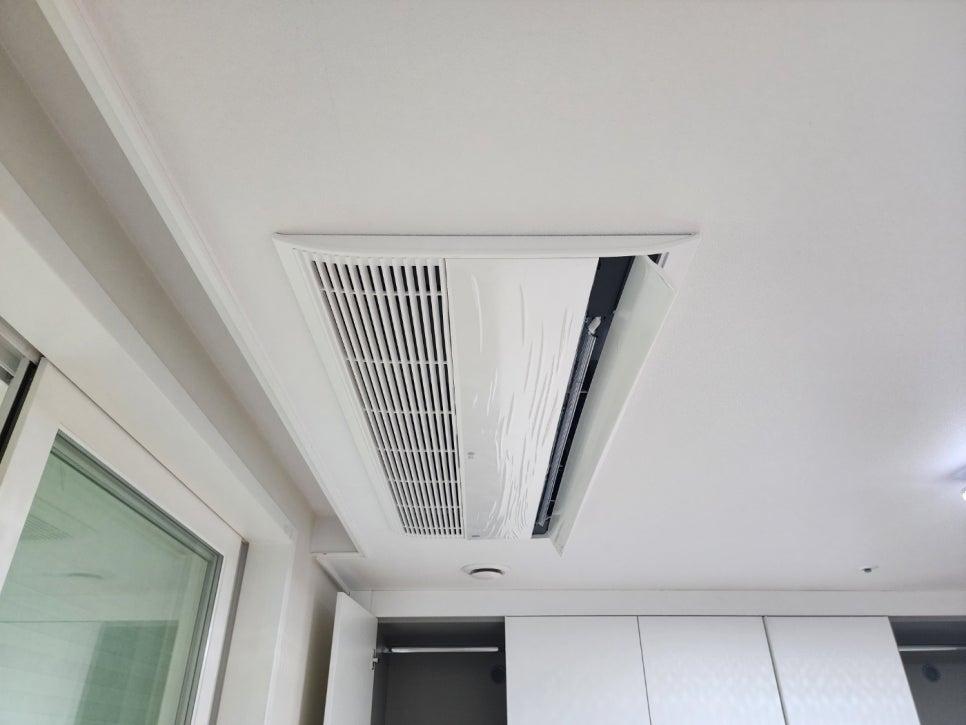

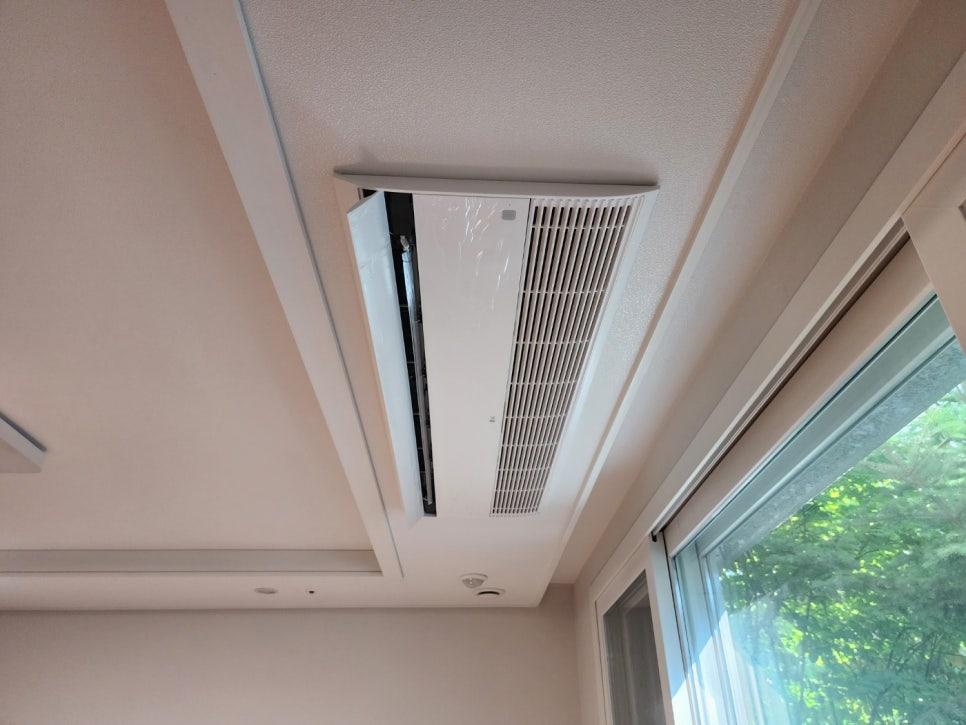

천장에 공기 조절 장치가 설치된 상태입니다. 실내 온도와 습도를 효율적으로 조절할 수 있도록 기기 간의 간격을 조정하여 설치를 진행했습니다.

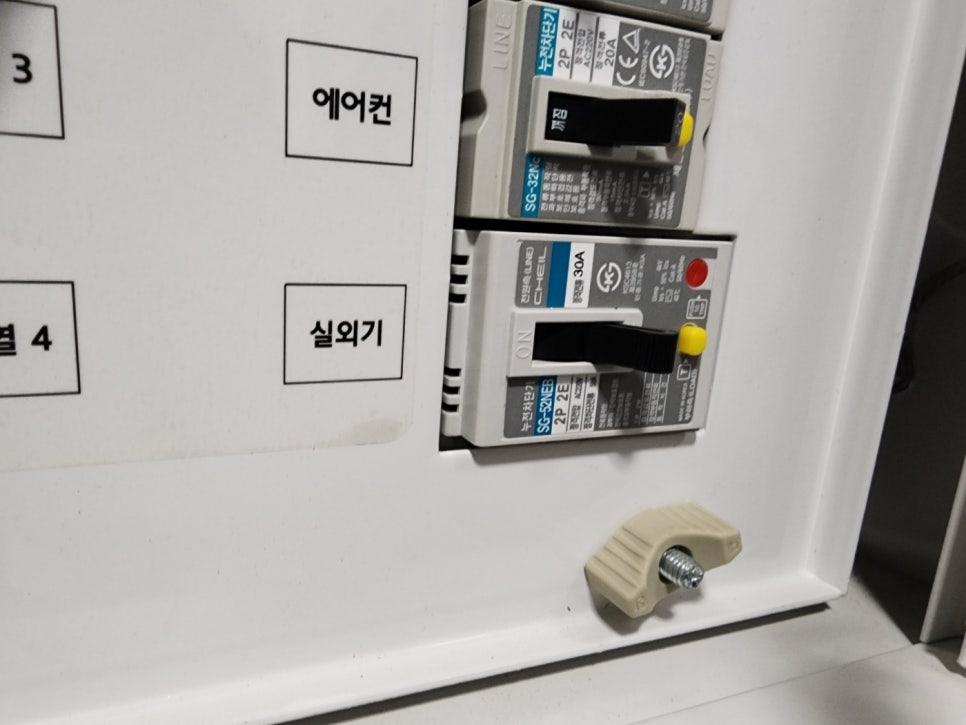

전기 박스 내부에 스위치와 라벨이 부착되어 있습니다. 시스템 에어컨은 전력 소모가 많은 기기이므로 과부하를 방지하기 위해 전기 배선을 꼼꼼히 점검하고 안전 장치를 추가로 설치했습니다.

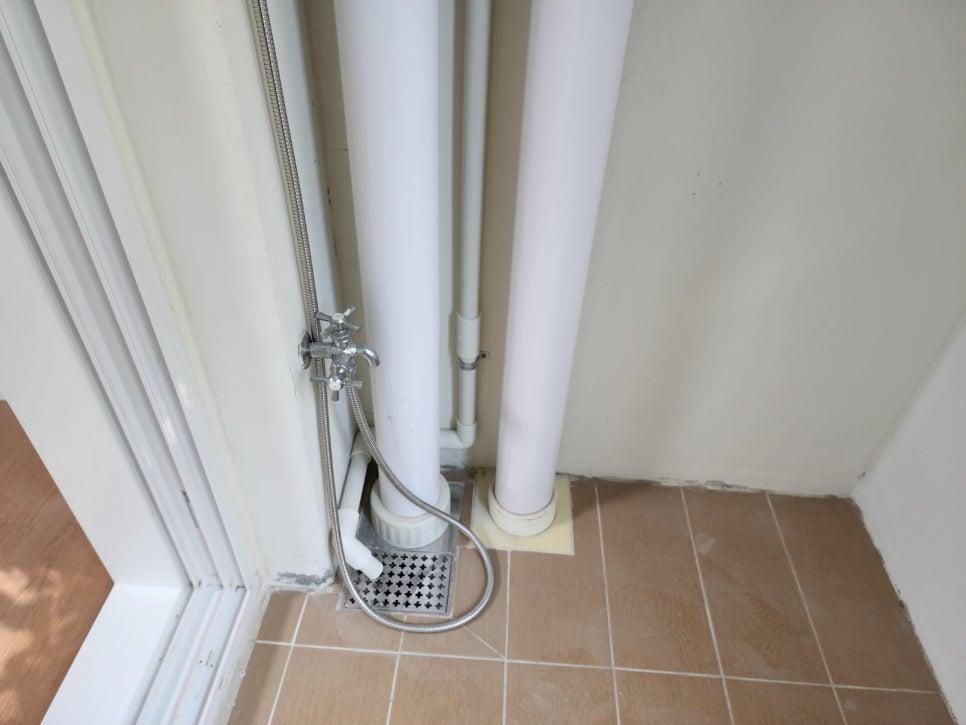

흰색 배관과 금속 수도꼭지가 설치된 벽면 근접 샷입니다. 냉매 배관 설치 시 결로로 인한 습기나 곰팡이가 발생하지 않도록 자재 선정과 마감 처리에 집중했습니다.

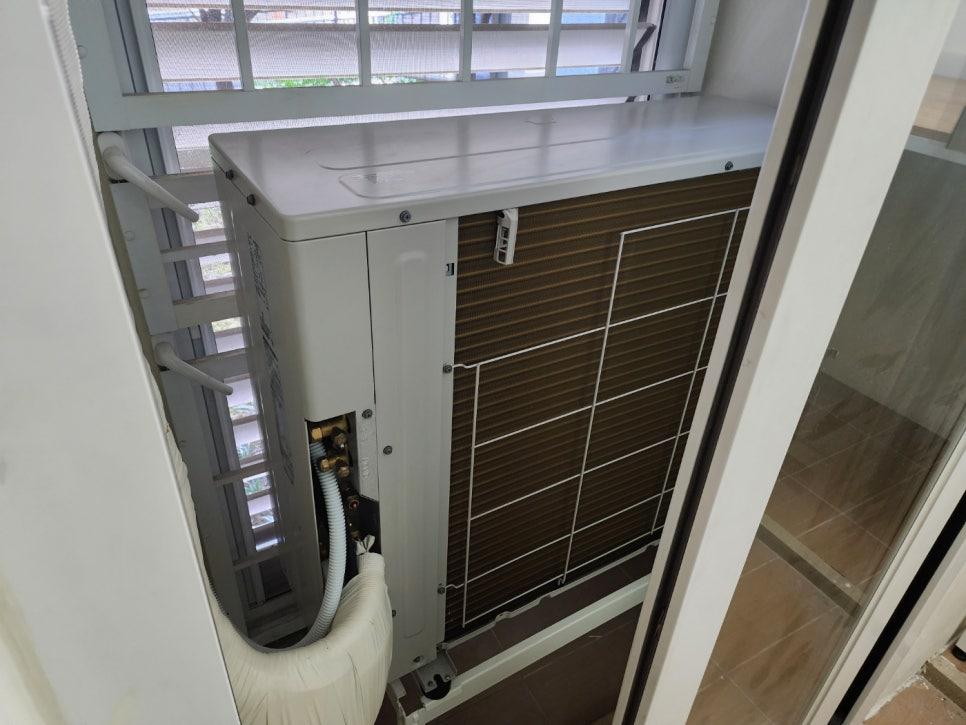

창호 프레임 내부에 설치된 에어컨 외부 유닛의 상단과 측면입니다. 금속 프레임과 백색 케이블, 브라운 컬러 그릴이 확인되며 외부 공기가 잘 순환하는 위치에 고정하여 성능을 높였습니다.

그런데 실외기는 진동과 소음이 발생하기 마련입니다. 이를 제어하기 위해 소음 차단 장치와 진동 방지 장치를 함께 적용하여 설치했습니다.

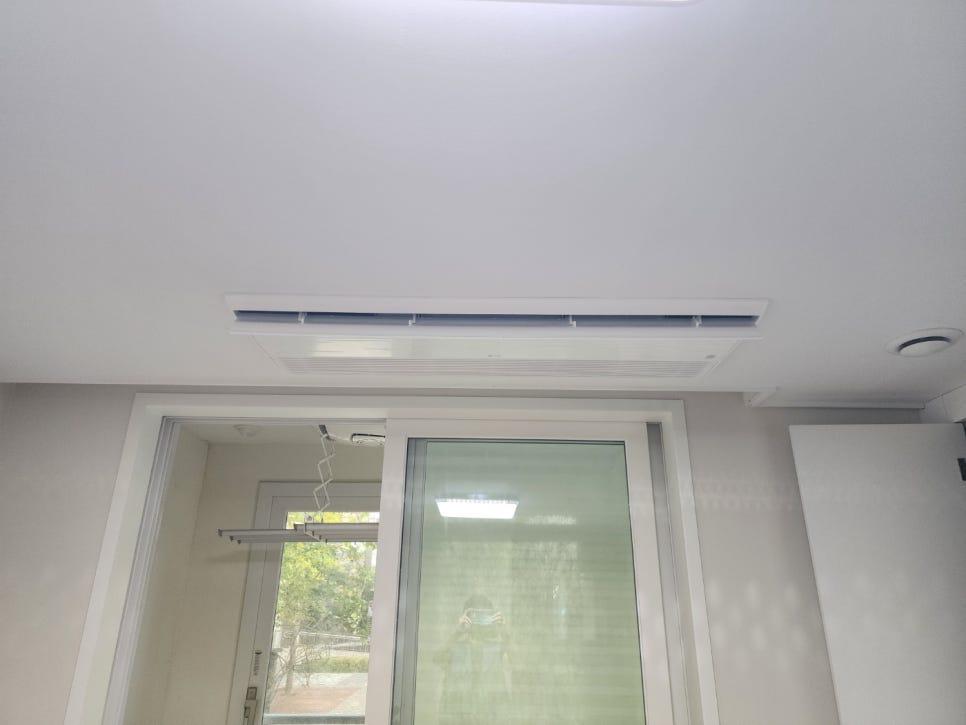

천장에 공기 순환기가 설치된 모습과 흰색으로 마감된 벽면입니다. 벽면 마감재와 기기 사이의 간섭이 없도록 수평을 맞추어 고정했습니다.

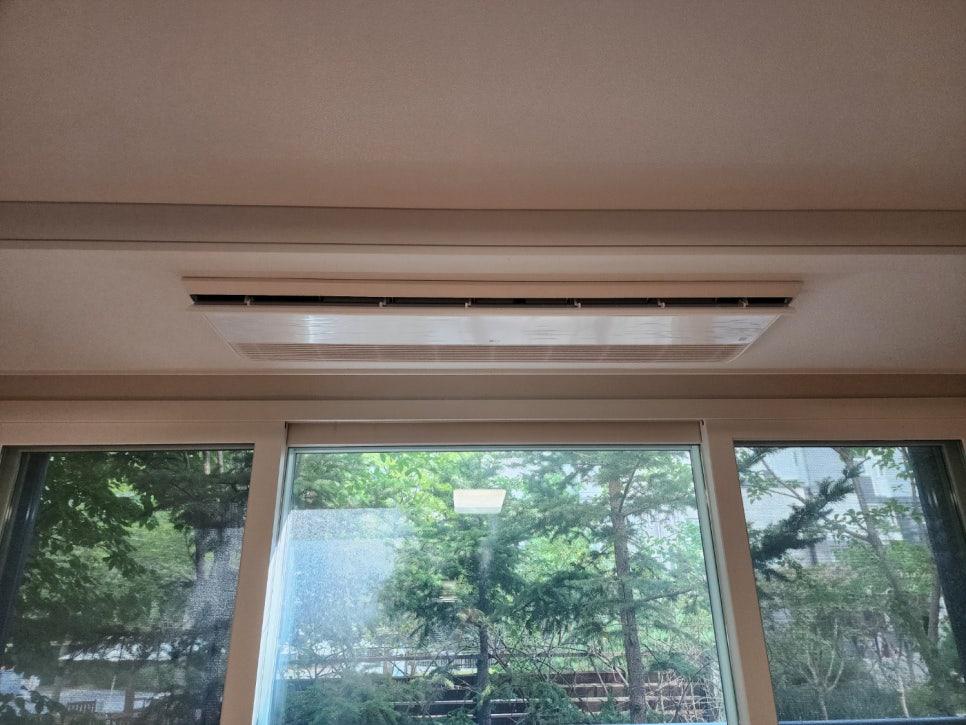

창문 근처 천장에 공기 순환기가 배치된 근접 샷입니다. 외부에서 유입되는 열기를 빠르게 제어할 수 있도록 창호와의 거리를 고려하여 위치를 잡았습니다.

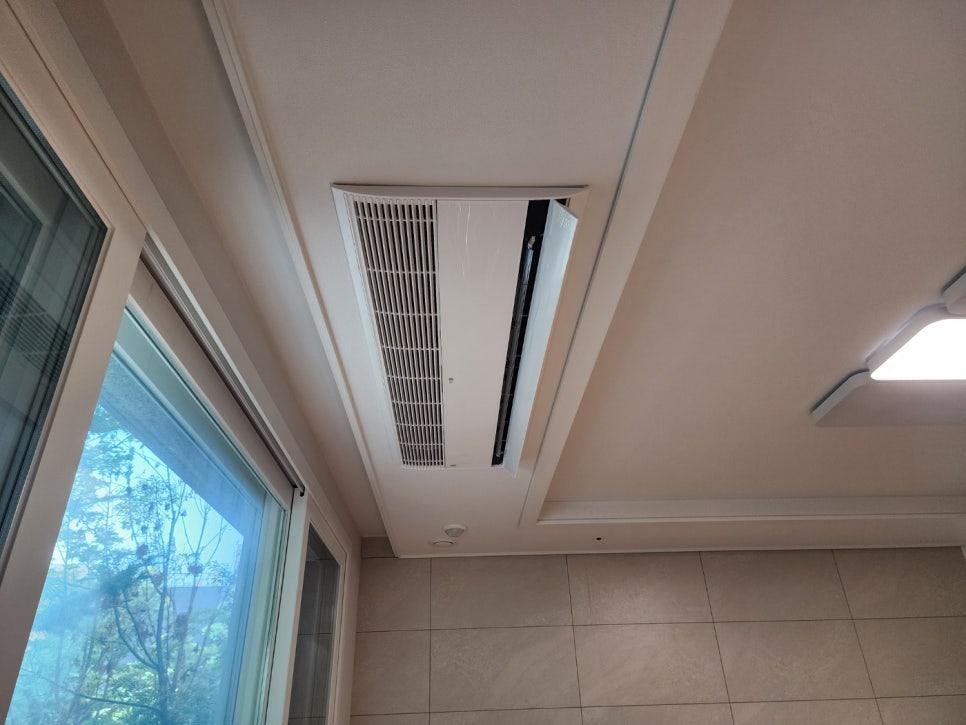

천장 공기 순환기와 좌측 창호, 바닥 타일이 보이는 모습입니다. 바닥재와 벽면 마감이 진행되는 과정에서 배관이 노출되지 않도록 천장 내부로 라인을 정리했습니다.

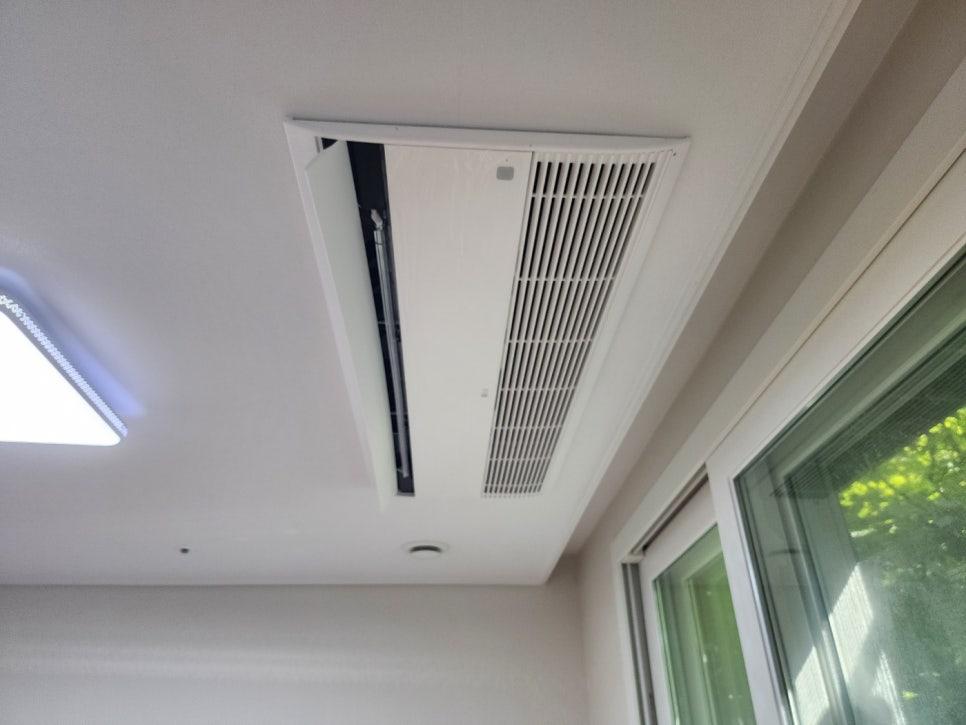

천장 공기 순환기와 창문이 함께 보이는 장면입니다. 각 방의 개별 온도 조절이 가능하도록 독립적인 제어 라인을 구성하여 에너지 효율을 고려했습니다.

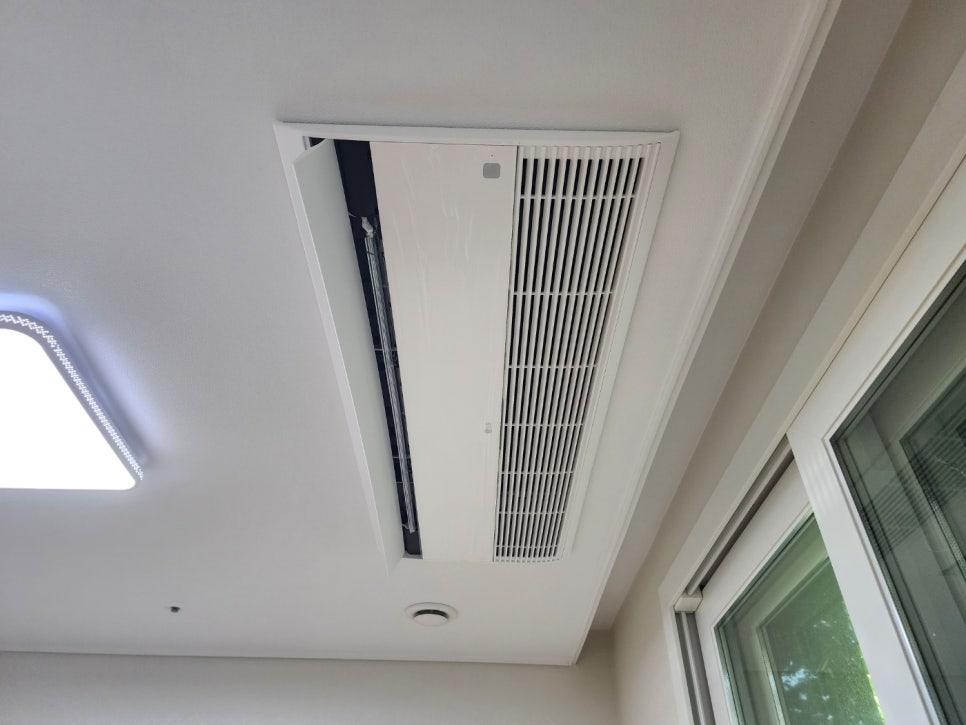

공기 조절 장치와 천장 조명이 설치된 모습입니다.

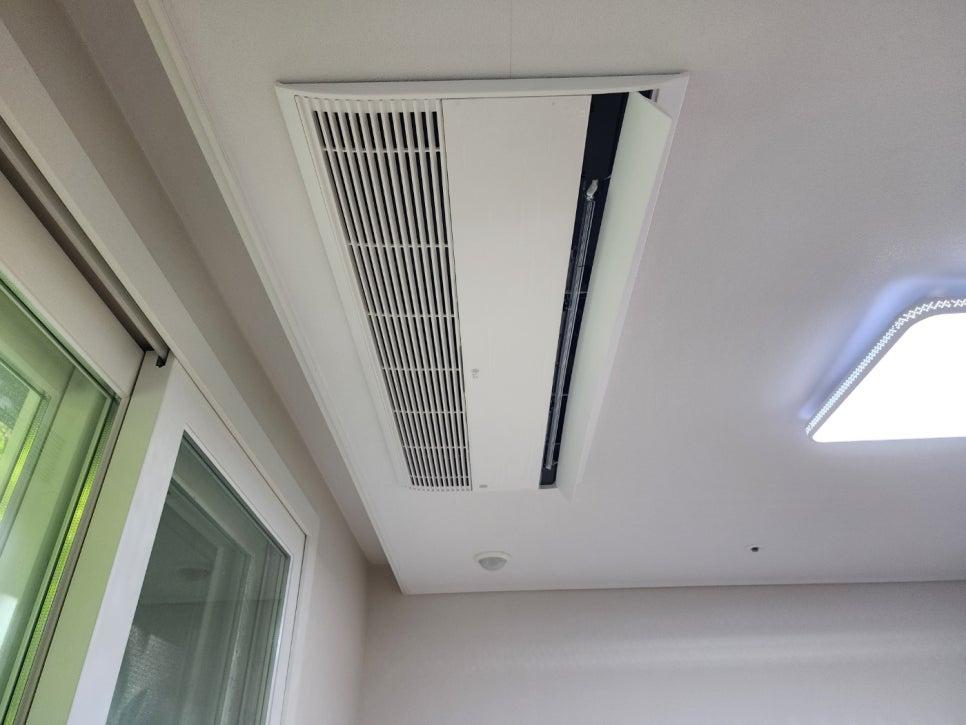

천장 공기 순환기와 창문, 조명이 보이는 전경입니다. 모든 기기의 시운전을 통해 정상 작동 여부를 확인하고 최종적으로 마감 작업을 마무리했습니다.

시스템 에어컨 설치 시에는 전기 배선의 과부하 여부와 냉매 배관의 결로 방지 처리를 우선적으로 확인해야 합니다. 특히 실외기 설치 시 진동 방지 장치 적용 여부에 따라 소음 정도가 달라질 수 있습니다.

마곡13단지힐스테이트마스터 아파트의 각 방 개별 온도 조절 시스템 설치와 실외기 소음 차단 작업을 마쳤습니다. 현재 모든 기기의 시운전이 완료된 상태입니다.

전기 배선 점검과 진동 방지 장치 설치가 필요한 마곡13단지힐스테이트마스터 현장이라면 이 기록을 참고해 보세요.
