고층 세대 응축수 배출 시스템과 개별 온도 조절 설계 | 평촌 트리지아 1단지

평촌 트리지아 1단지 신축 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 첫 시공 세대로, 각 방에 독립적인 냉난방 제어가 가능하도록 맞춤형 설계를 적용한 사례입니다.

천장 매립형 설비는 보이지 않는 배관 경로와 배수 기울기를 잡는 것이 핵심이라 판단이 쉽지 않죠. 어떤 순서로 배관을 배치하고 마감했는지 기록을 따라가 볼게요.

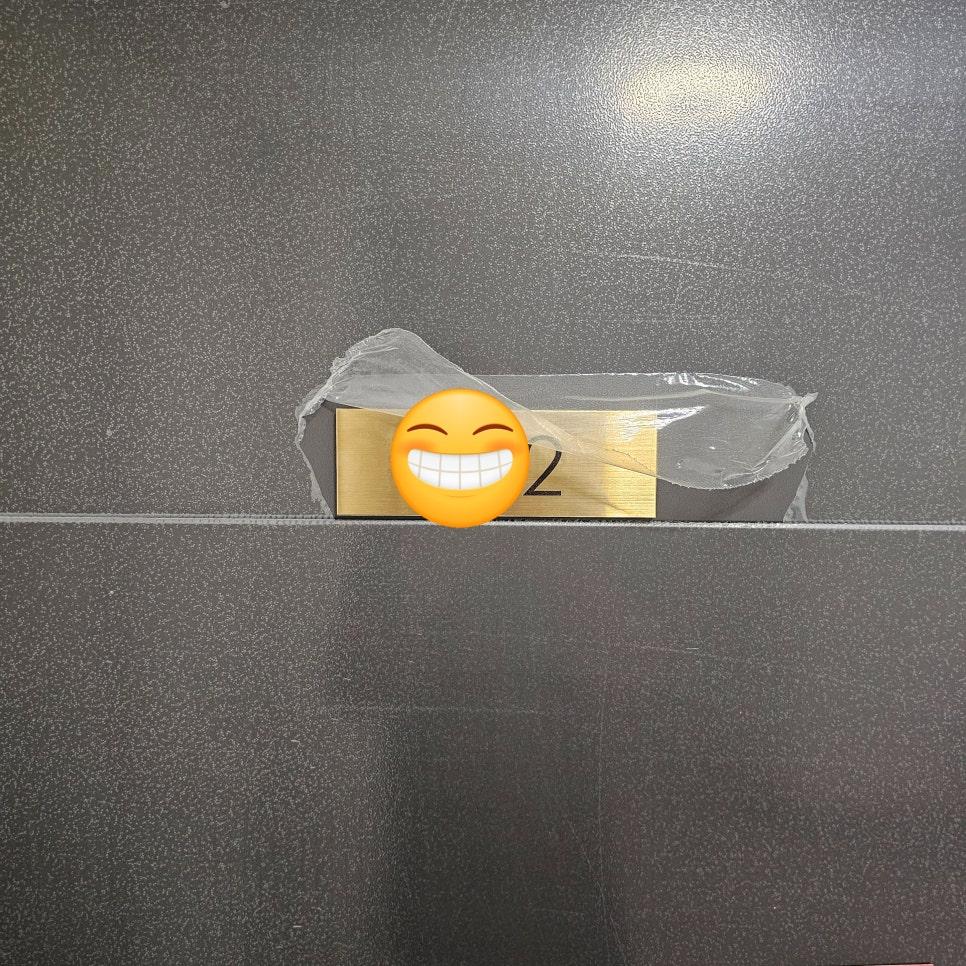

작업의 시작은 세부 위치를 지정하는 것부터 시작합니다. 금색 표면의 물체와 표시를 통해 설치 지점을 명확히 구분하여 오차를 줄였습니다.

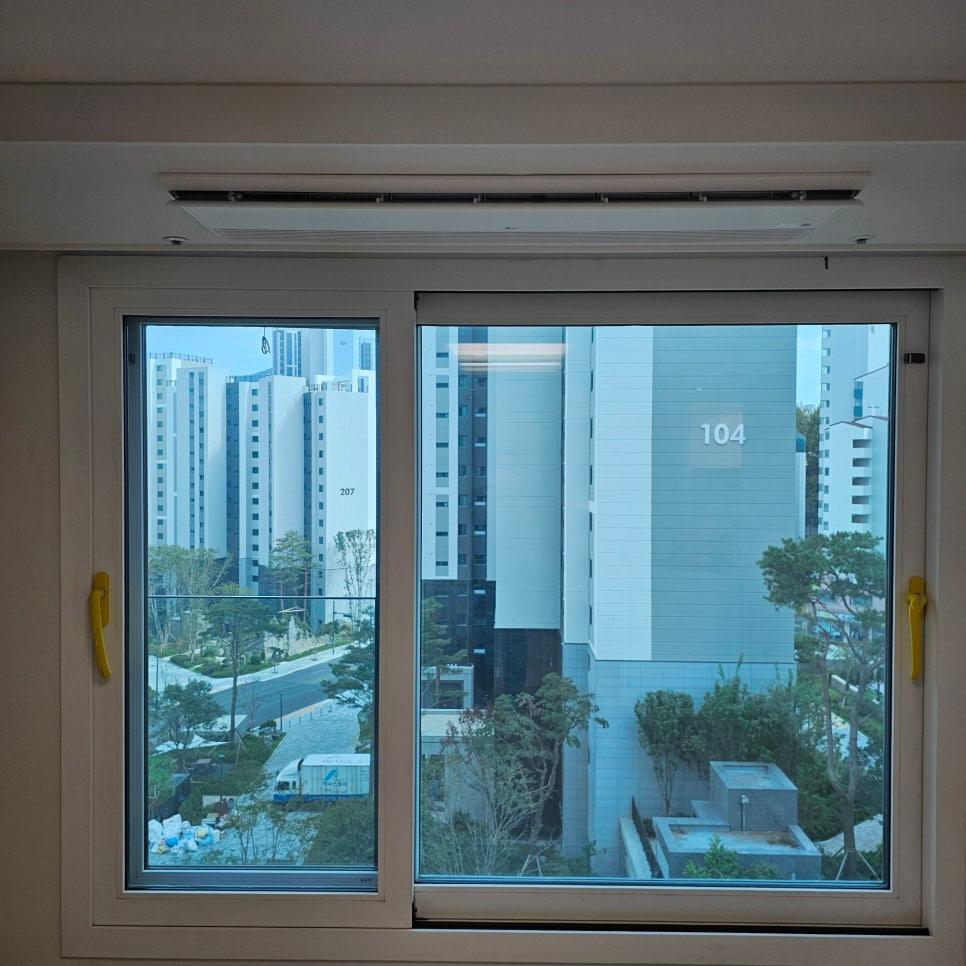

고층 세대의 경우 외부 기온 변화에 민감하므로 창호 주변의 기밀 상태를 확인하는 과정이 필요합니다. 외부 전경이 보이는 창호 근처의 환경을 먼저 살폈습니다.

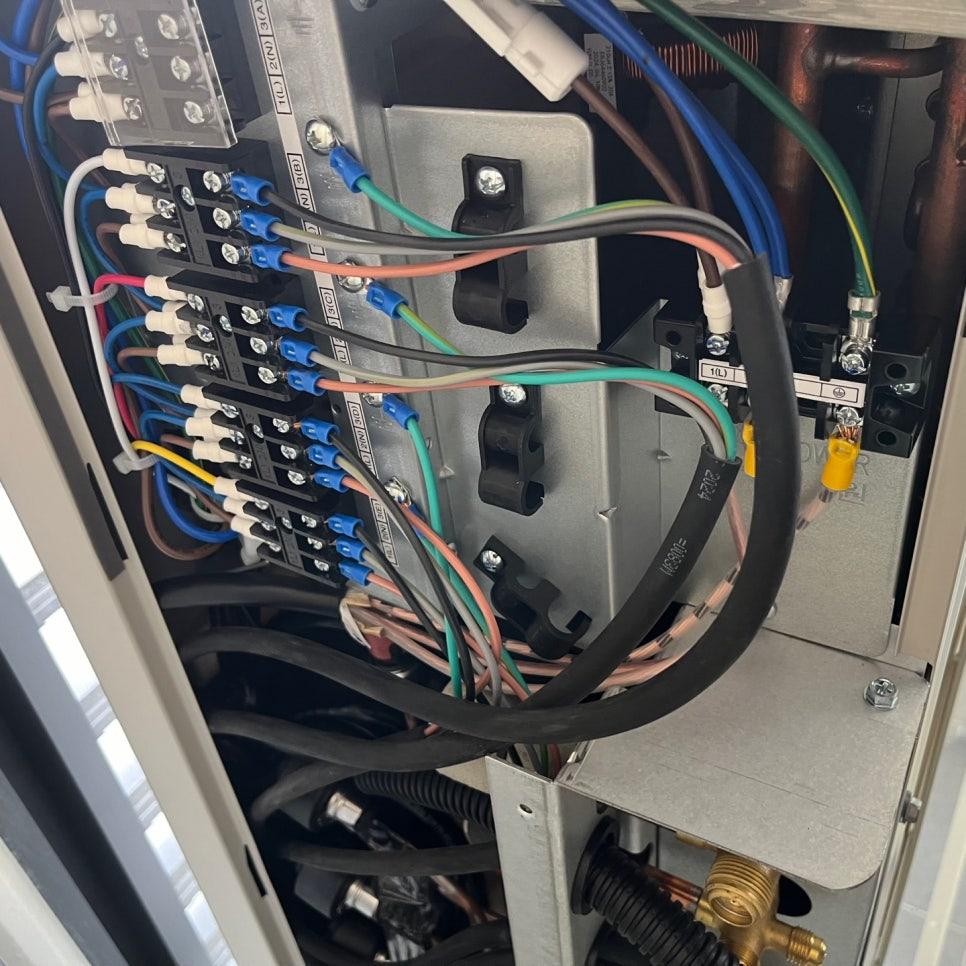

전기 박스 내부의 배선 연결은 시스템의 안정성과 직결되는 부분입니다. 파랑, 녹색, 분홍색 등 다양한 색상의 전선을 케이블 클립으로 고정하여 단선이나 엉킴이 없도록 정리했습니다.

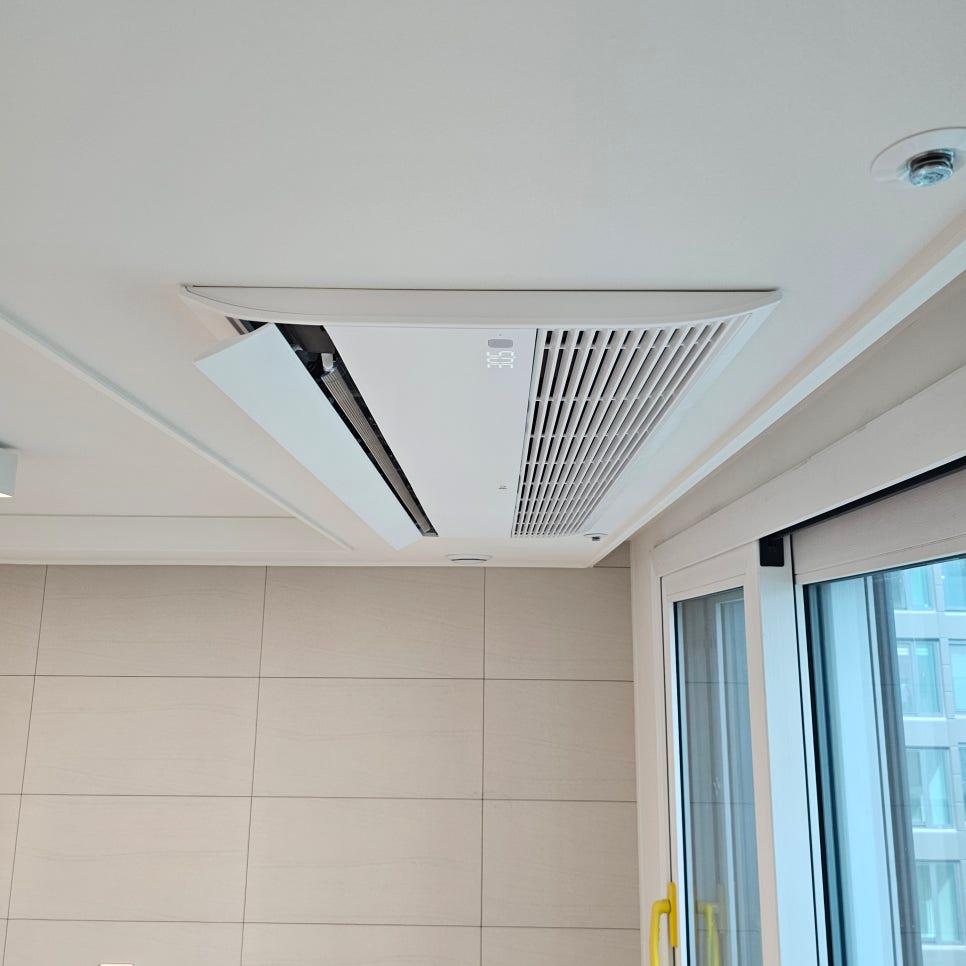

천장에 설치된 공기 순환기와 벽면 타일 마감이 만나는 지점입니다. 실내기 위치를 선정할 때 벽면과의 간격을 고려해야 공기 흐름이 방해받지 않고 효율적으로 순환합니다.

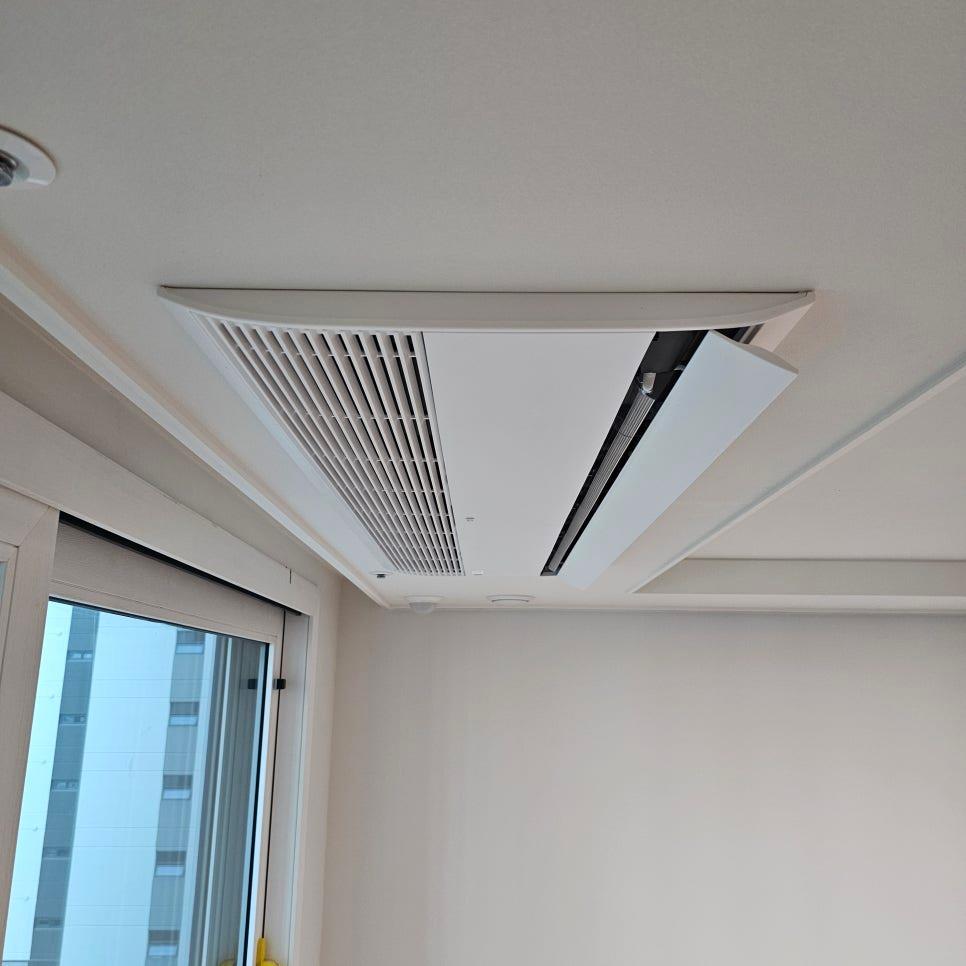

공기 순환 장치가 설치된 천장과 창문 근접 영역을 다시 확인합니다. 신축 아파트의 구조적 특성을 반영하여 냉방 효율을 높일 수 있는 최적의 위치에 기기를 배치했습니다.

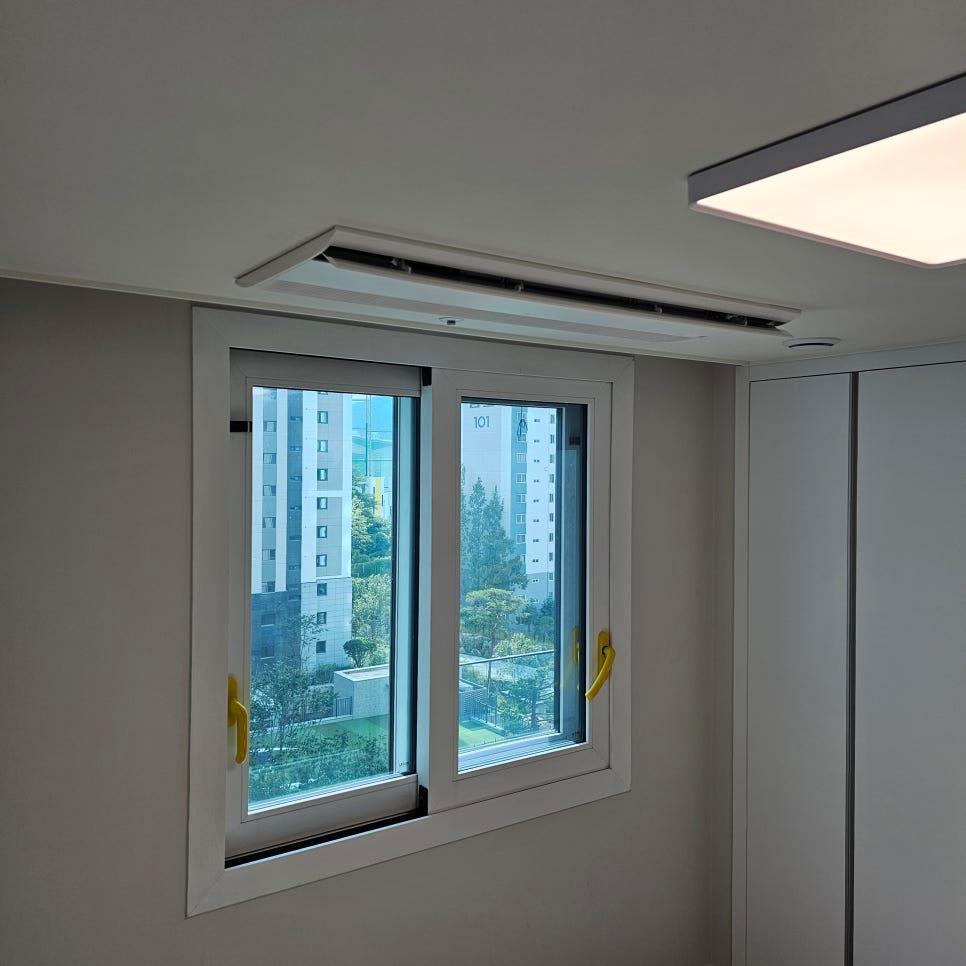

흰색 프레임과 노란색 손잡이가 적용된 창호 주변의 마감 상태입니다. 기기 설치 후에도 창호의 개폐나 사용에 간섭이 생기지 않도록 이격 거리를 확보했습니다.

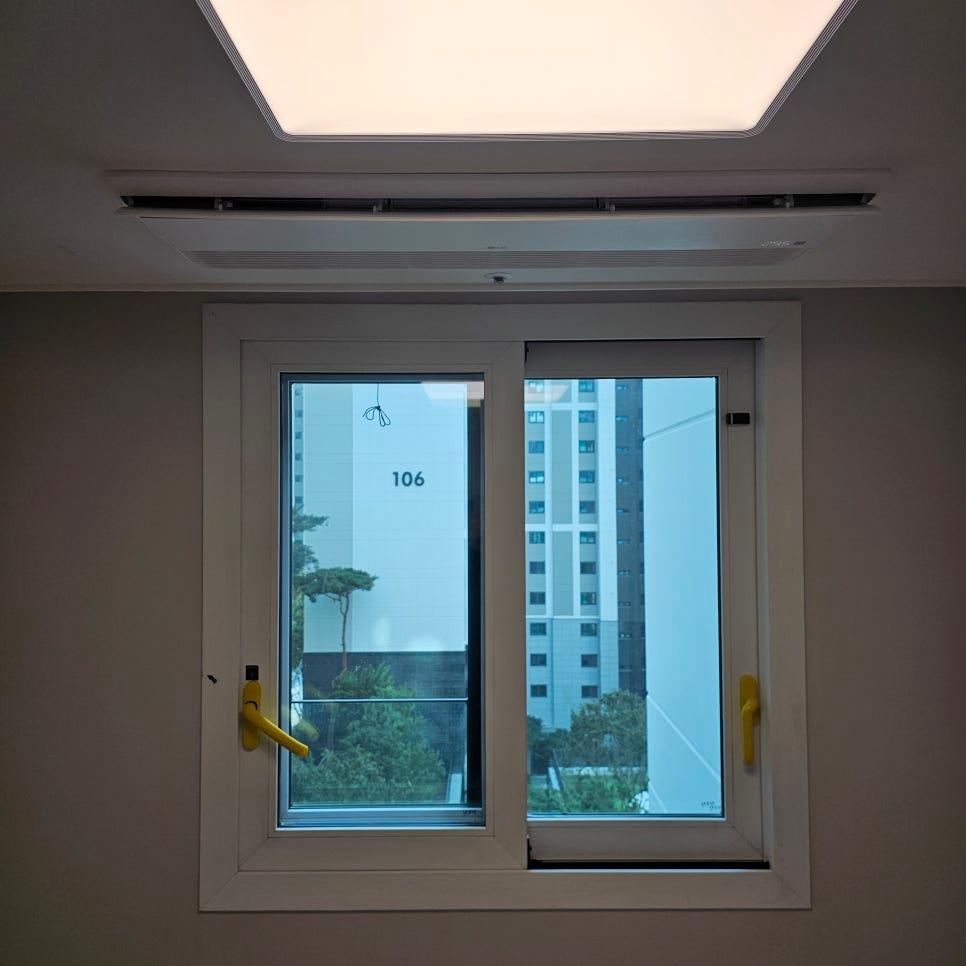

창호의 유리 패널과 프레임 접합부를 세밀하게 살피는 과정입니다. 매립 설비는 천장 내부 공간을 활용하므로 창호 프레임과의 간섭 여부를 미리 파악하는 것이 중요합니다.

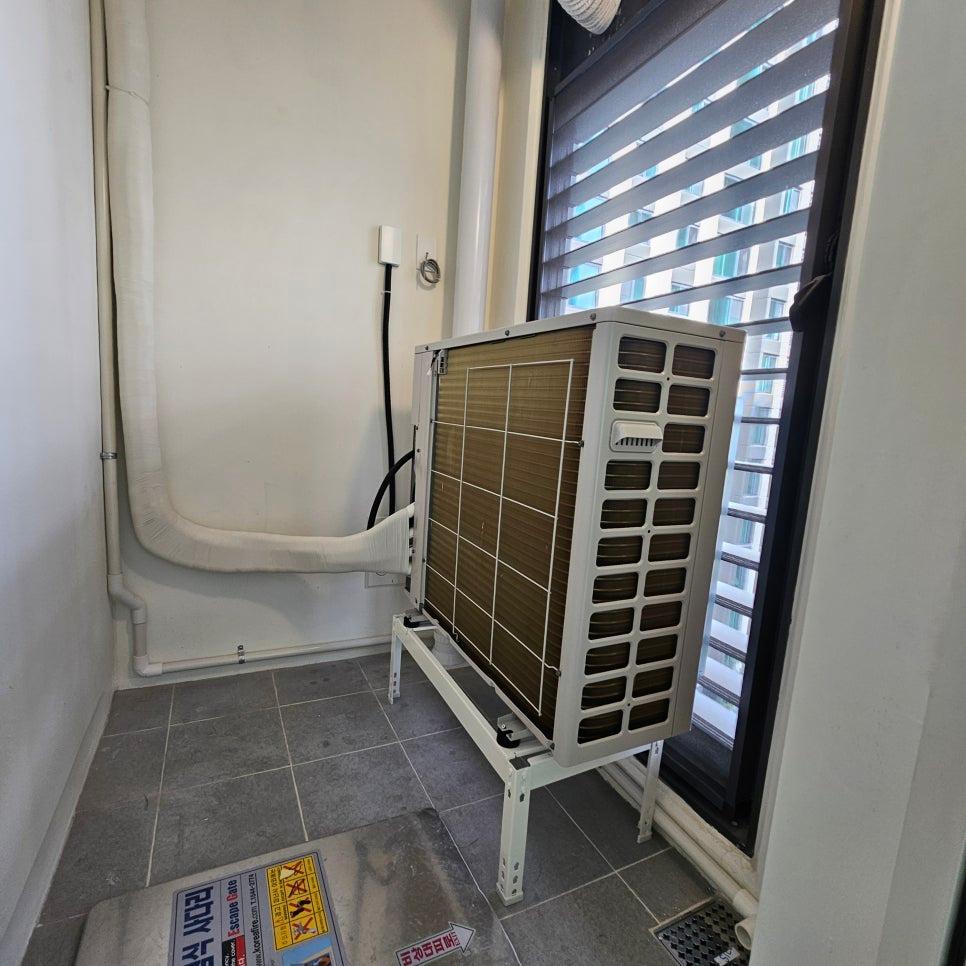

벽면을 따라 흰색 배관이 지나가고 창문 근처에 외부기가 배치된 모습입니다. 실외기 설치 공간이 제한적인 환경에서는 여러 대의 실내기를 하나의 실외기로 연결하는 시스템을 통해 공간 효율을 높였습니다.

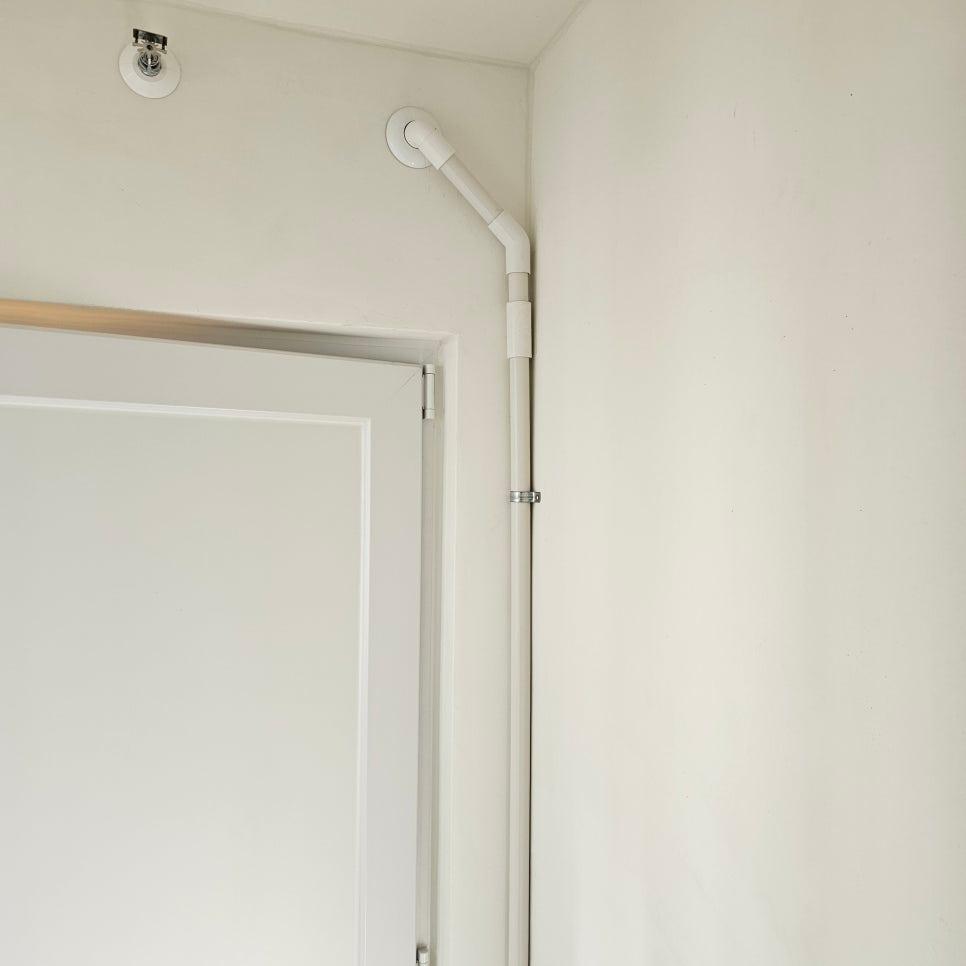

흰색 PVC 배관이 벽면을 타고 상부 라이트 장치 방향으로 이어집니다. 배관의 꺾임 각도를 완만하게 유지해야 냉매의 흐름이 원활해지고 소음 발생을 줄일 수 있습니다.

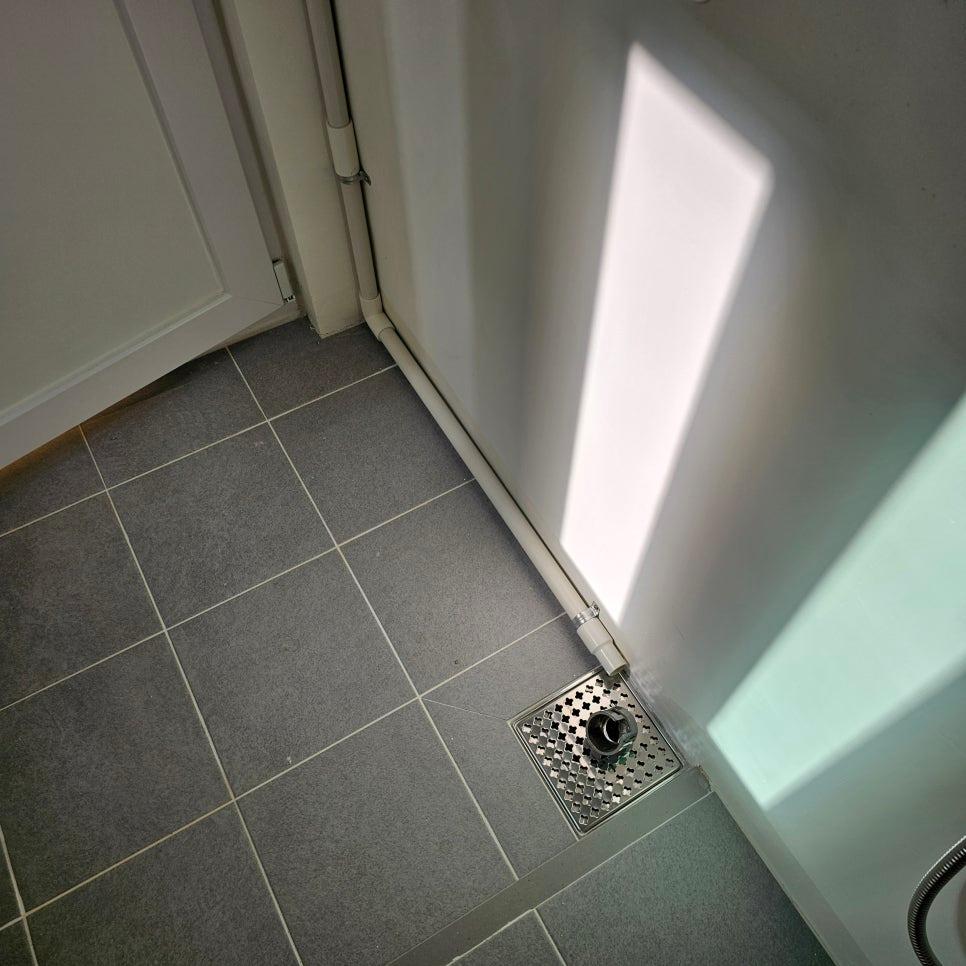

회색 타일 바닥에 설치된 금속 배수구와 연결된 흰색 배관의 모습입니다. 특히 고층 아파트에서는 응축수 배출이 원활하지 않으면 누수로 이어질 수 있어, 배수 시스템의 기울기와 연결 상태를 철저히 검토했습니다.

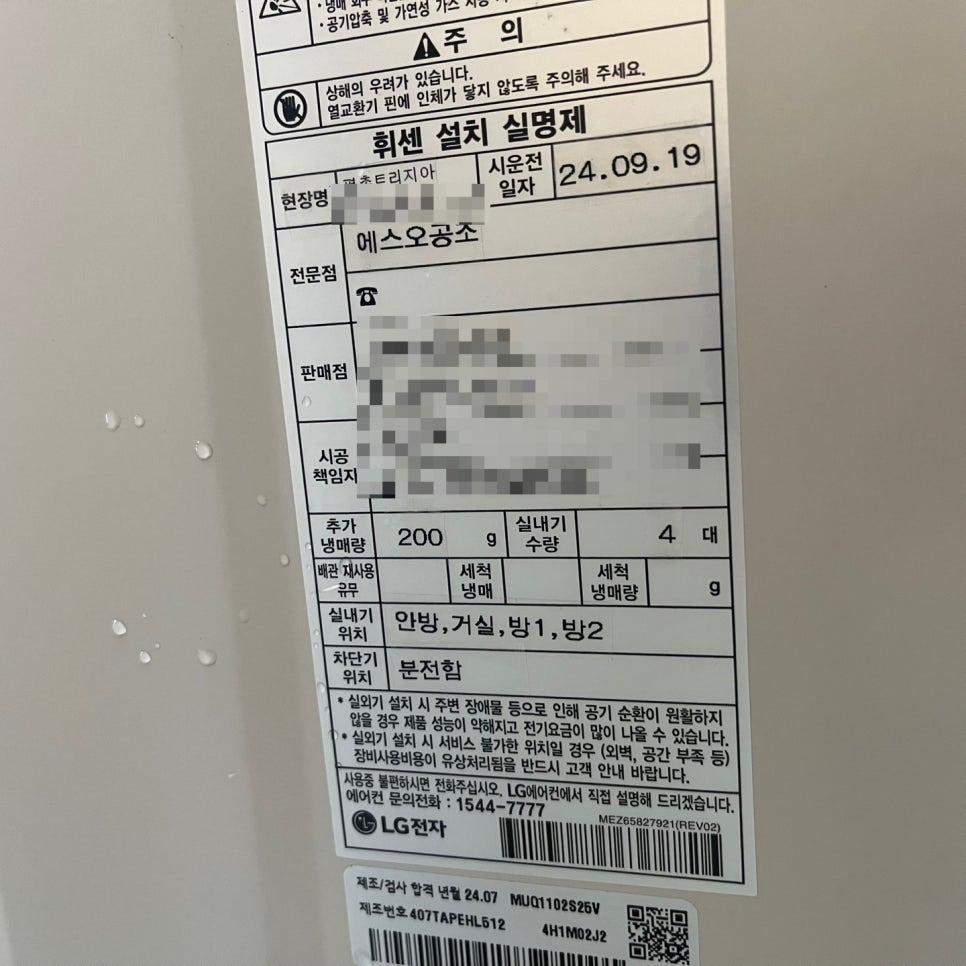

설치된 제품의 LG 전자 라벨을 통해 정품 확인 및 모델 사양을 체크합니다. 제조사 기준에 맞는 정석 시공이 이루어져야 향후 무상 A/S 지원을 받는 데 문제가 없습니다.

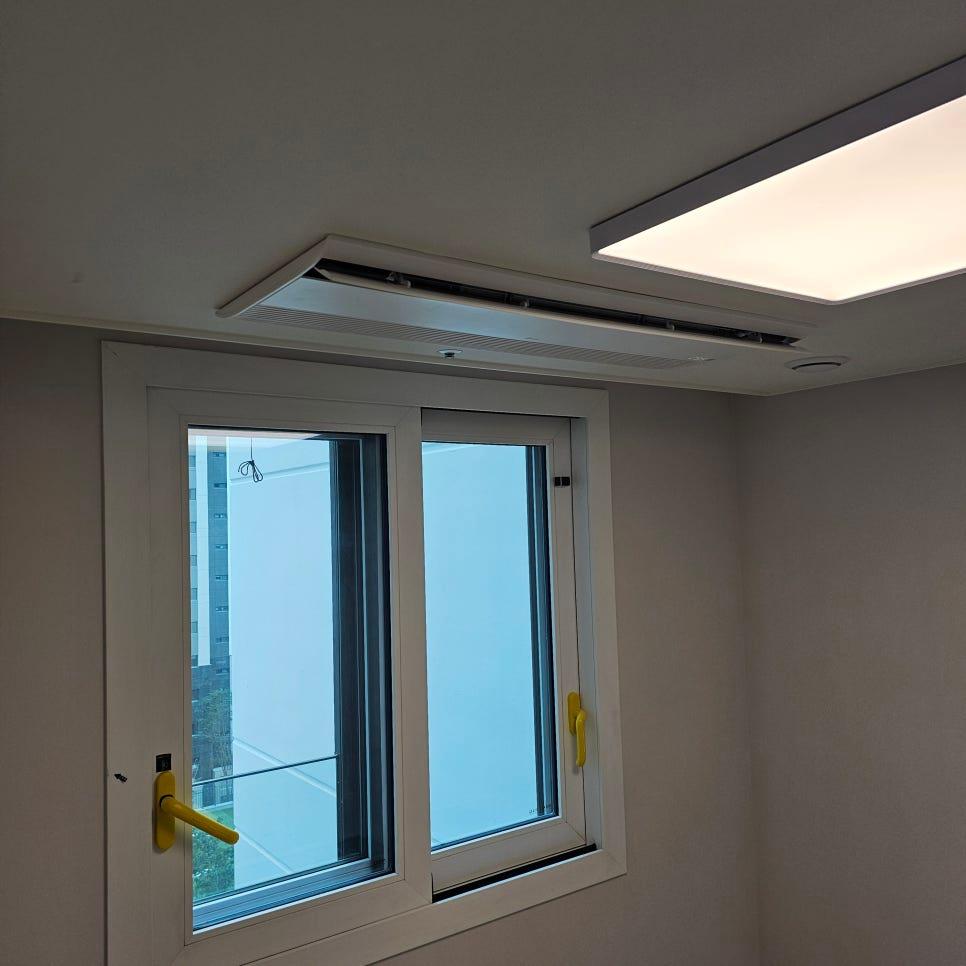

천장의 직사각형 형광등과 공기 순환 장치가 나란히 배치된 창호 근접 샷입니다. 천장 내부의 배관 작업이 끝난 후 기기가 수평으로 정확하게 안착되었는지 최종적으로 확인했습니다.

신축 아파트의 경우 공동구매를 통해 시공 비용을 절감하는 경우가 많으며, 설치 후 1년간의 무상 A/S와 제품별 2년의 제조사 보증 기간을 확인하는 것이 좋습니다. 특히 응축수 배출을 위한 PVC 배관의 구배와 LG 전자 제품의 정확한 설치 위치를 미리 협의해 두어야 합니다.

평촌 트리지아 1단지 신축 세대의 각 방 개별 온도 조절 시스템과 응축수 배출 설비 시공을 마쳤습니다. 현재 모든 기기의 시운전까지 완료된 상태입니다.

LG 전자 제품의 라벨과 PVC 배관의 배수 상태를 꼼꼼히 확인해 보세요.
