안성 금호어울림더프라임 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 각 방의 독립적인 온도 제어를 위해 거실과 방마다 실내기를 배치하는 작업 범위로 진행되었습니다.

천장 매립형 설비는 공간을 차지하지 않으면서도 인테리어의 일관성을 유지할 수 있다는 점이 특징이죠. 어떻게 설계를 잡고 배관을 연결했는지 순서대로 짚어볼게요.

천장 속에 실내기가 매립되는 과정입니다. 시스템 에어컨은 가구 배치에 제약을 주지 않아야 하므로, 천장 내부의 공간을 정확히 파악해 기기를 안착시키는 것이 중요합니다.

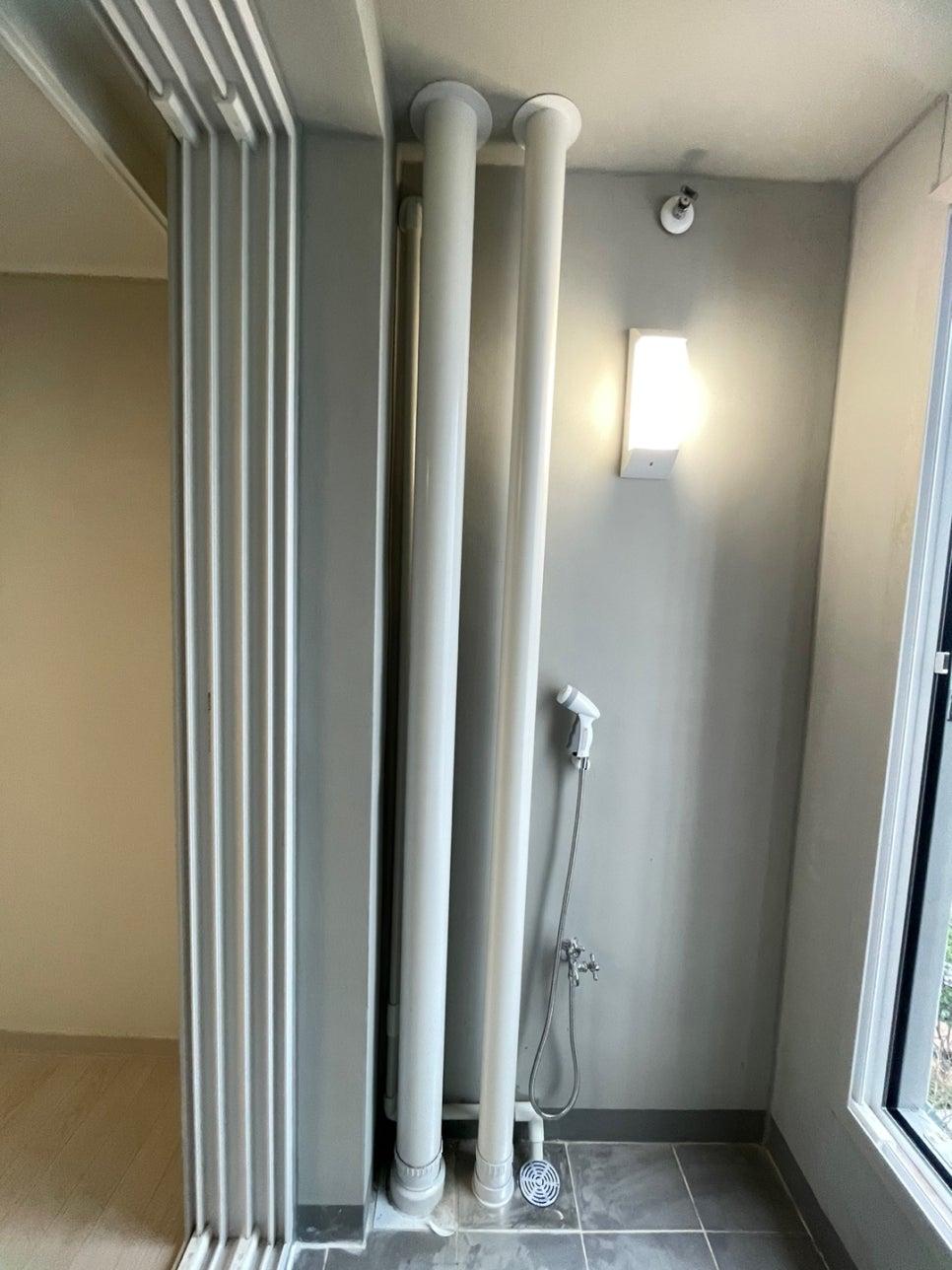

벽면을 따라 흰색 세로 배관 두 개가 노출되어 있습니다. 배관의 경로를 최단 거리로 설정해야 냉매의 흐름이 원활해지며, 이는 곧 냉난방 효율로 이어지기 때문입니다.

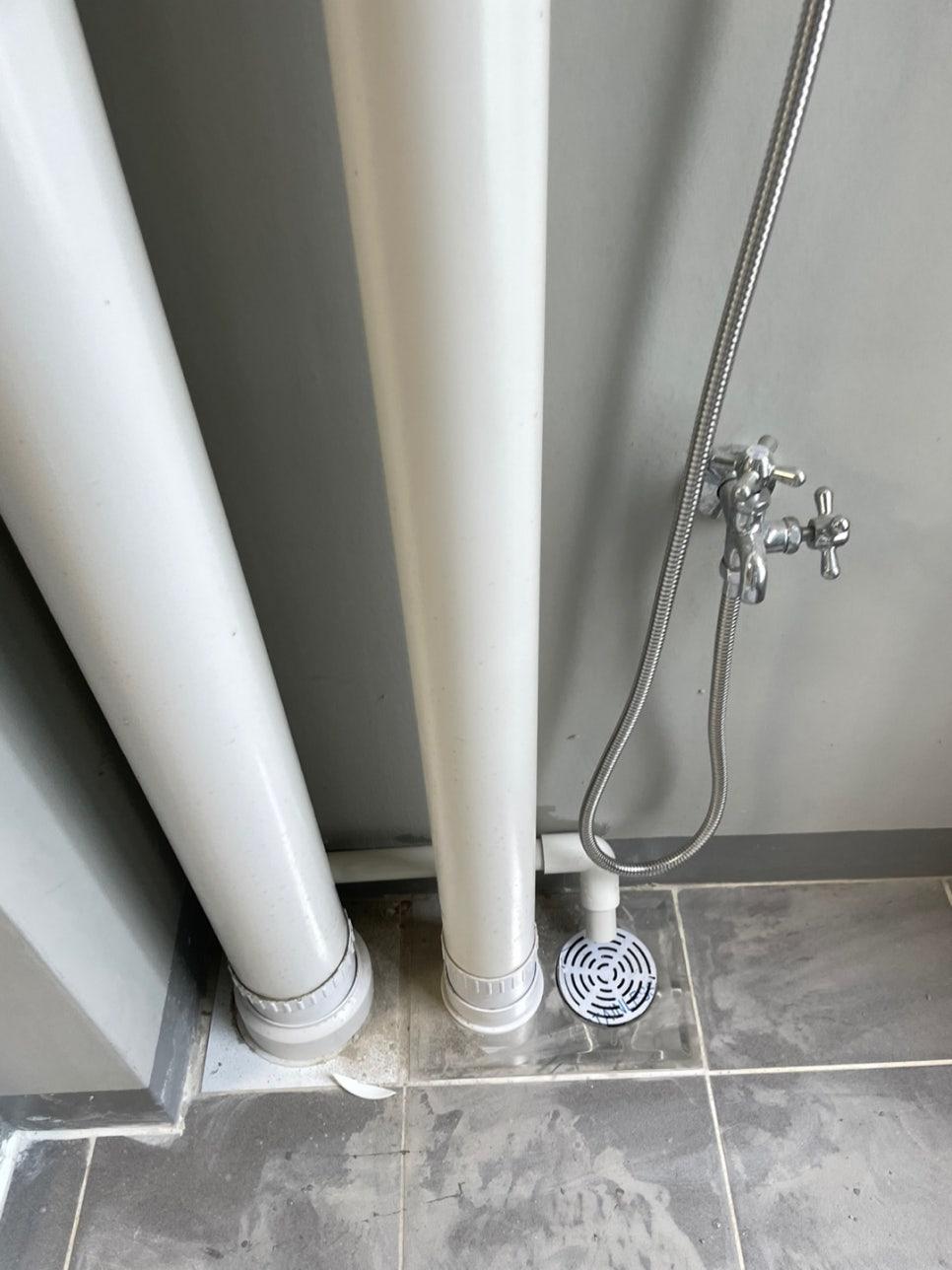

샤워 설비가 보이는 공간의 세부 시공 장면입니다. 물을 사용하는 공간 근처에서는 배관의 밀폐성과 연결 상태를 더 세밀하게 확인하여 잠재적인 누수 가능성을 차단해야 합니다.

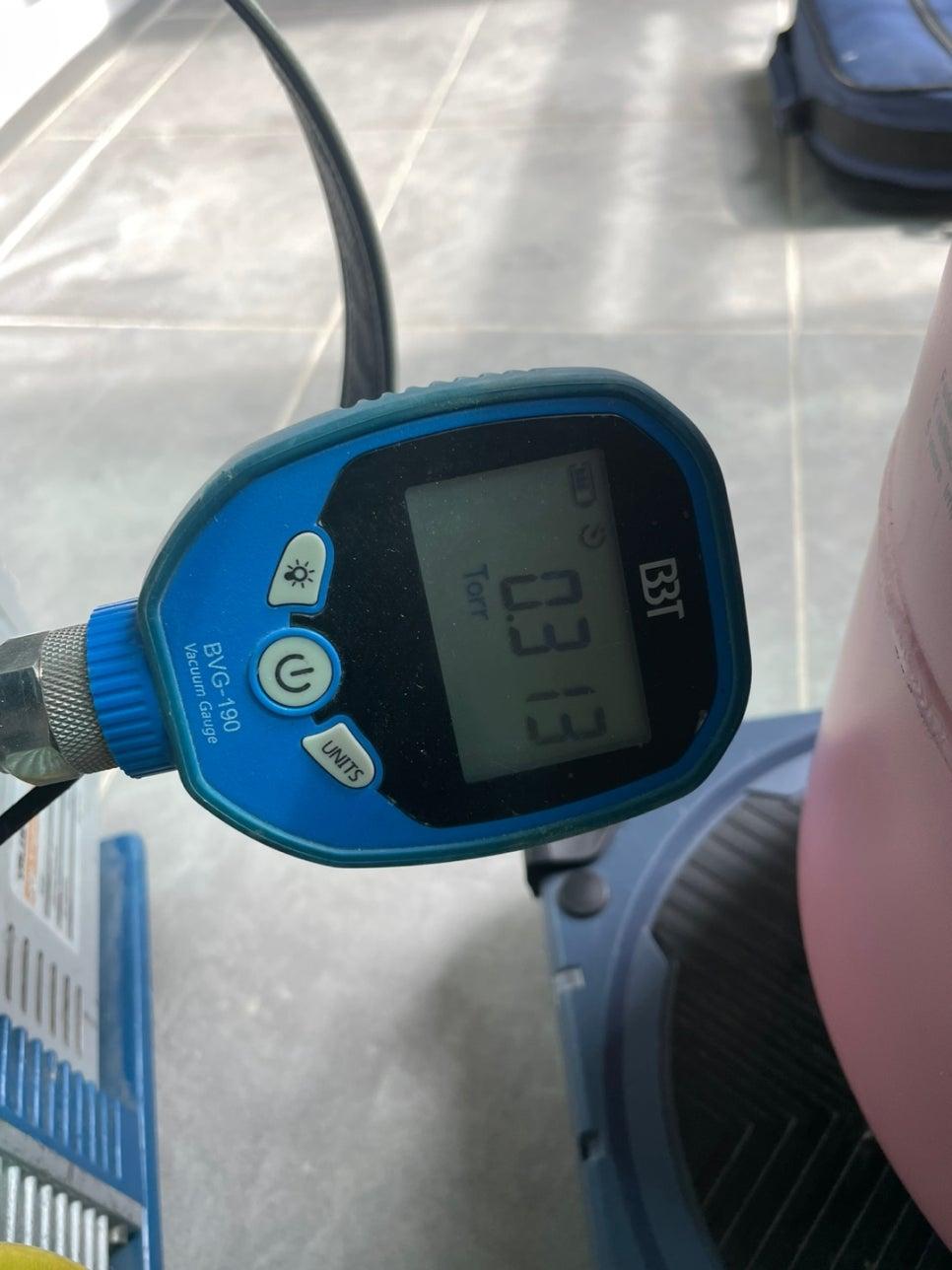

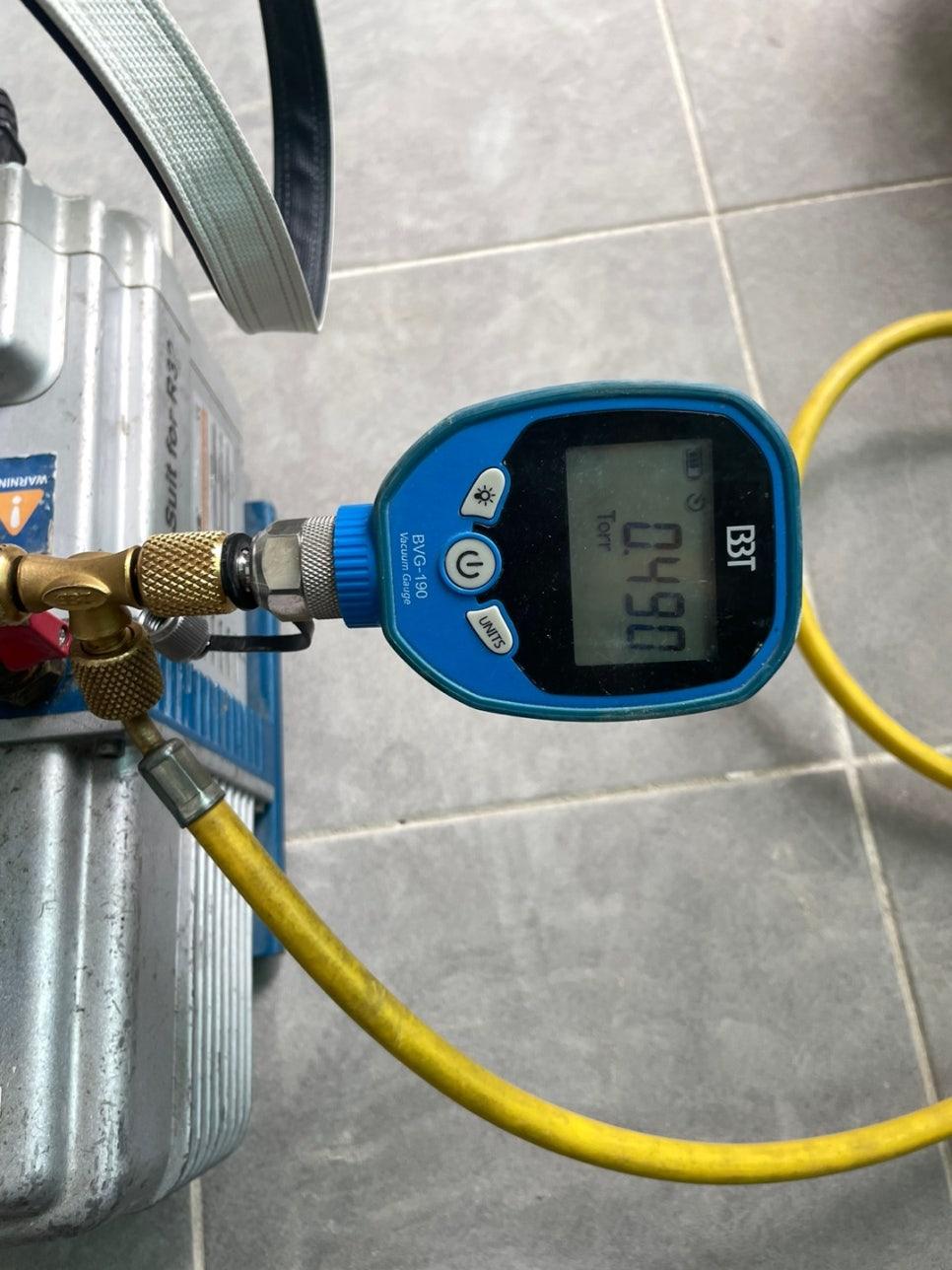

시공 과정에서 사용되는 소형 도구와 기기들의 모습입니다. 정밀한 수평 맞춤과 배관 체결을 위해 전용 장비를 사용하며, 이 단계에서의 작은 오차가 추후 소음이나 진동의 원인이 될 수 있습니다.

그런데 고층 아파트일수록 외부 환경에 따른 온도 변화가 심하고, 특히 응축수 처리 문제가 중요해집니다.

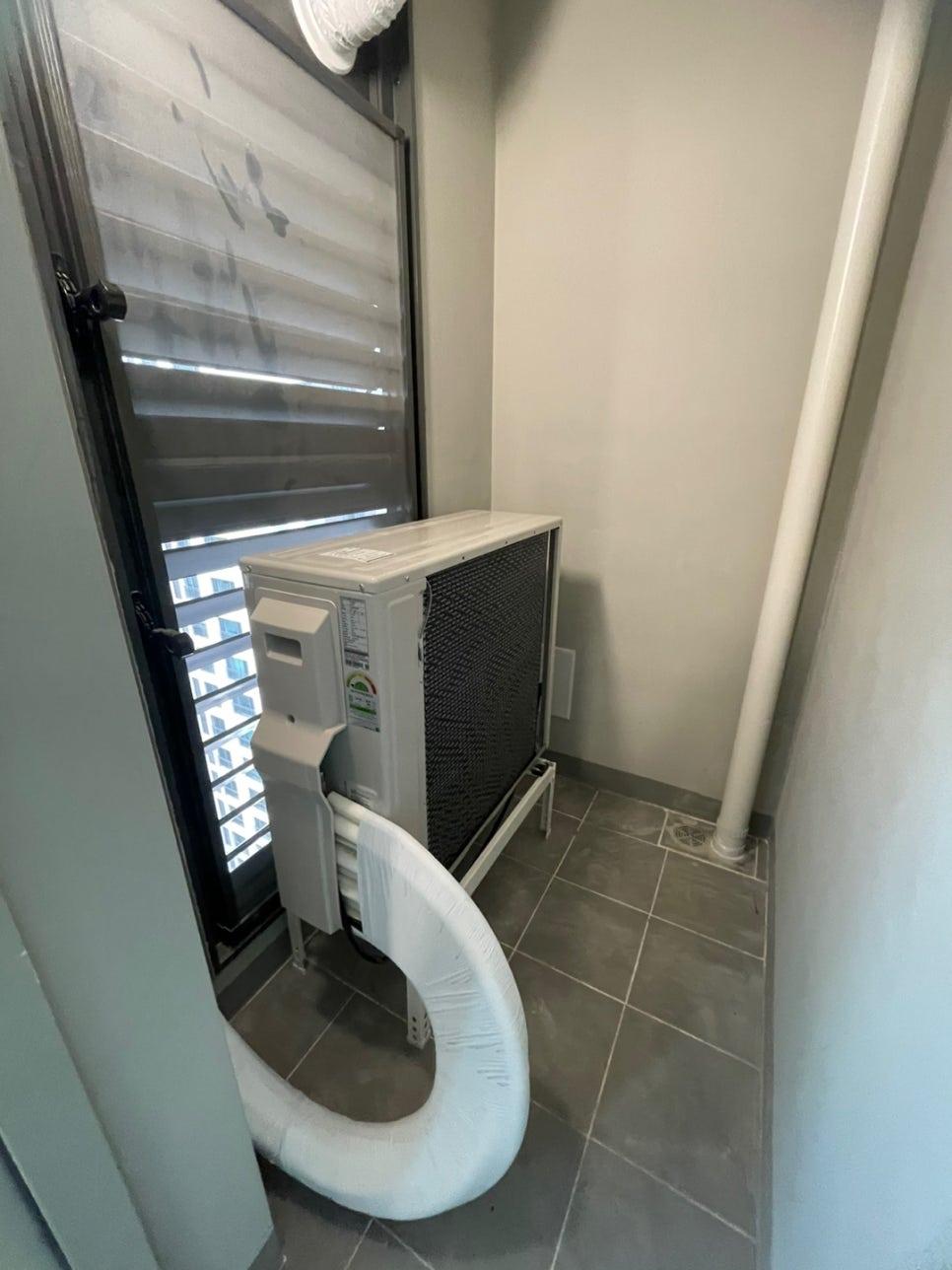

벽면과 타일 바닥이 만나는 지점에 외부 설치형 공기순환기와 배관이 보입니다. 응축수가 원활하게 배출되지 않으면 천장 누수로 이어질 수 있어, 배관의 기울기와 배출 경로를 면밀히 검토해 설계했습니다.

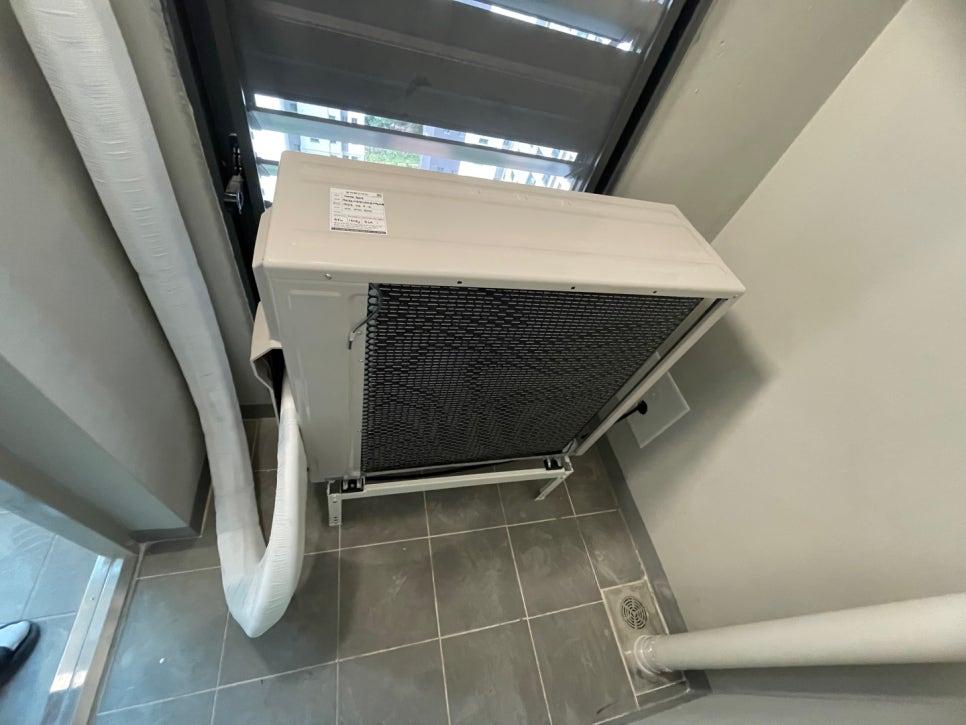

흰색 벽면과 회색 타일 바닥 위로 냉난방 장치의 일부와 배관이 지나갑니다. 배관 연결부의 밀폐성을 철저히 검토하여 냉매가 누설 없이 순환하도록 조치했습니다.

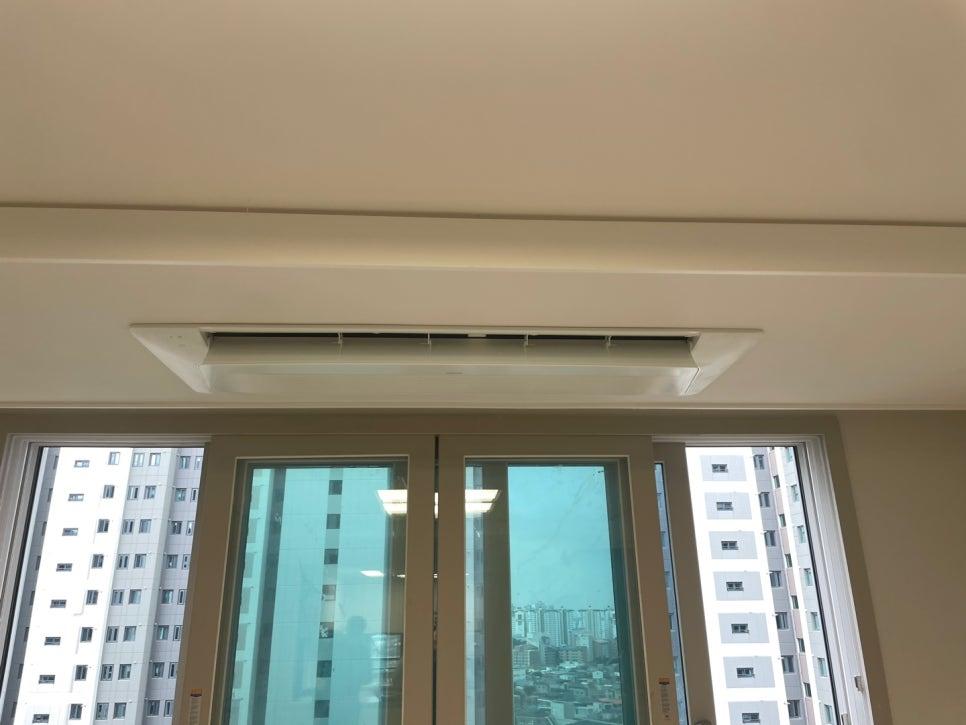

천장의 공기 조절 장치와 유리 패널로 구성된 창문이 인접한 모습입니다. 창호 주변은 외부 기온의 영향을 가장 많이 받는 곳이므로, 기류의 흐름을 고려해 실내기 위치를 잡았습니다.

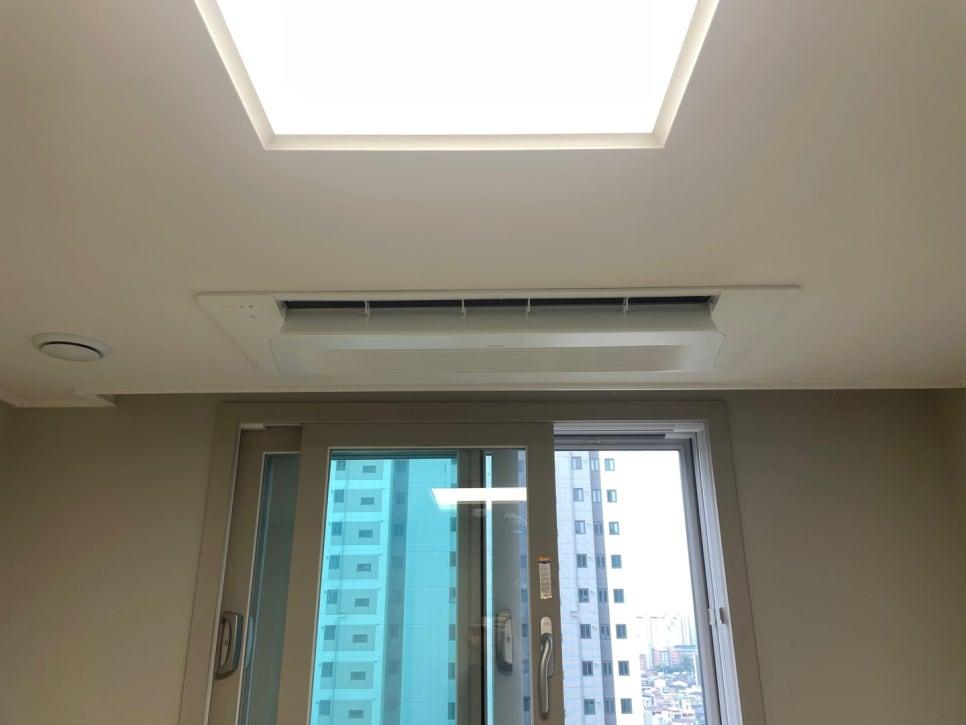

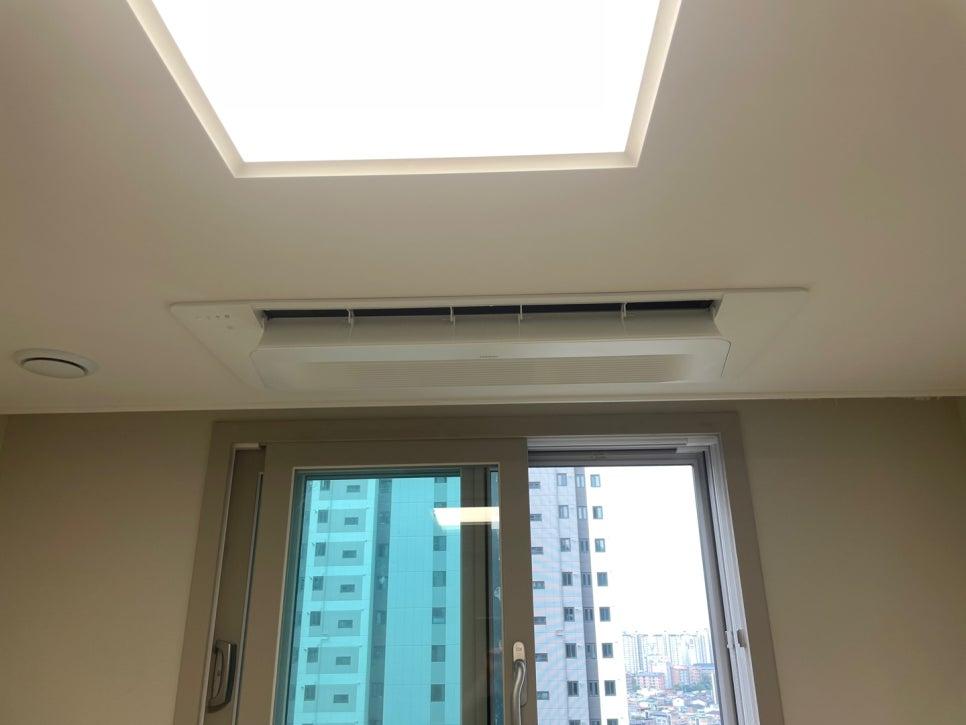

스카이라이트와 공기순환기가 설치된 천장 모습입니다. 집안 전체의 공기 순환을 돕는 장치들을 적절한 위치에 배치하여 냉난방 효율을 높이는 구조를 만들었습니다.

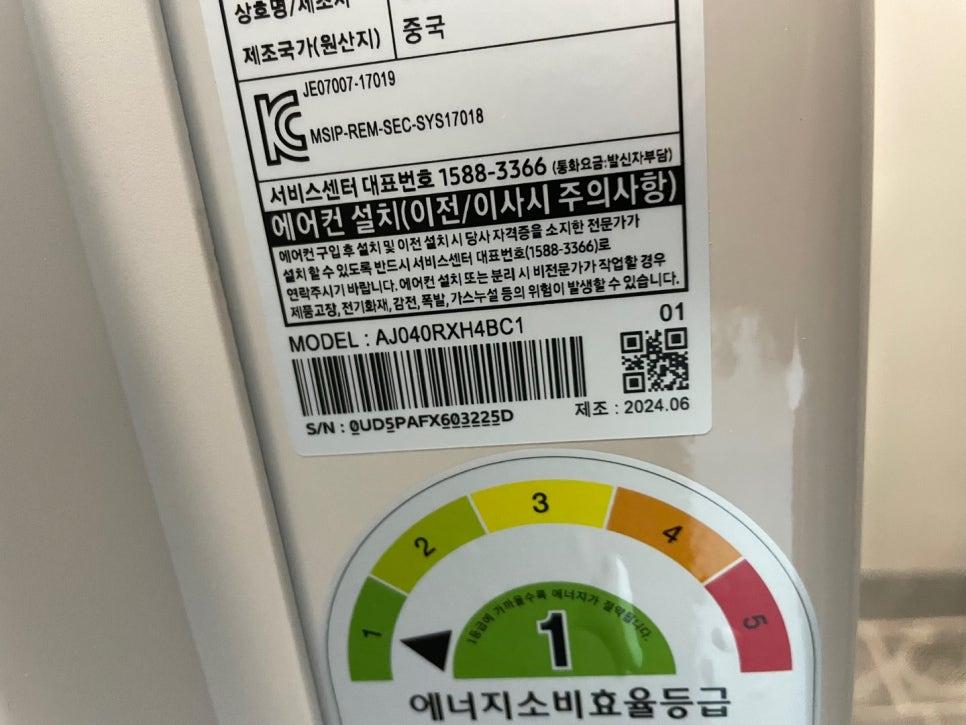

설치된 제품의 상세 라벨입니다.

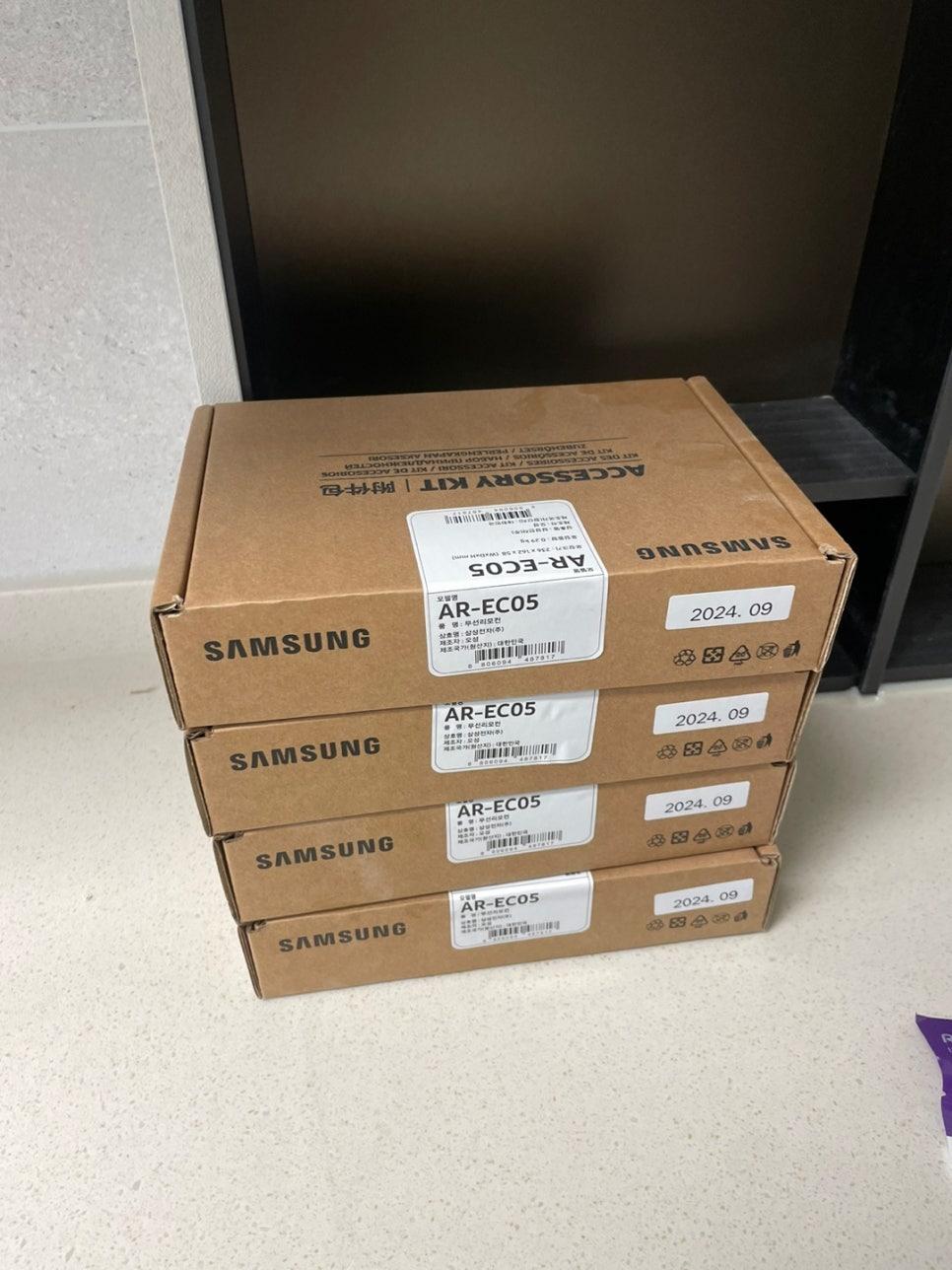

삼성 AR-EC05 액세서리 키트 상자들이 바닥에 준비되어 있습니다. 정품 부속품을 사용하여 실내기와 실외기 사이의 연결 신뢰도를 높이는 과정입니다.

천장의 스카이라이트와 공기순환기, 그리고 유리 도어가 보이는 창호 근접 샷입니다. 실외기 설치 공간이 제한적인 단지 특성에 맞춰, 한 대의 실외기에 여러 대의 실내기를 연결하는 시스템을 적용해 공간 효율을 높였습니다.

고층 아파트의 경우 응축수 배출 경로의 기울기를 정확히 확보하고, 제한된 실외기실 공간에 맞춘 멀티 시스템 설계를 미리 확정하는 것이 필요합니다. 특히 사용 모델의 에너지 효율 등급과 제조 일자를 확인하여 최신 사양인지 체크하시길 바랍니다.

거실과 각 방에 독립적인 온도 제어가 가능한 실내기를 배치하고, 삼성 AR-EC05 키트와 AJ040RXH4BC1 모델을 통해 설비를 마쳤습니다. 현재 모든 기기의 시운전과 배관 밀폐 검토가 완료된 상태입니다.

에너지소비효율등급 1등급의 AJ040RXH4BC1 모델과 삼성 AR-EC05 키트를 적용한 사례를 참고해 보세요.
