동탄자이더파크 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 천장 내부 공간을 확보하여 실내기를 매립하는 작업 범위로 진행되었습니다.

천장 속 구조물이나 배관 동선이 복잡하면 실내기 위치를 잡기가 쉽지 않죠. 어떤 경로로 배관을 설계하고 기기를 배치했는지 순서대로 짚어볼게요.

작업 시작 전 벽면에 표시판과 스티커를 부착해 구역을 구분했습니다. 현장 조사 단계에서 각 방의 용도와 크기를 확인하고 실외기 위치에 맞춘 최적의 동선을 계산하는 과정이 선행되었습니다.

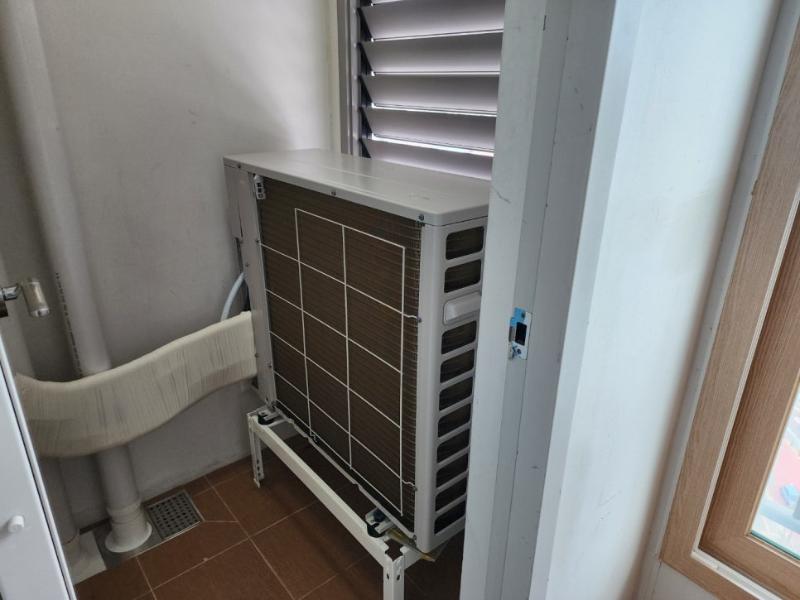

발코니의 지정된 위치에 에어컨 외부 유닛을 거치했습니다. 고층 아파트 특성상 안전 장비를 착용하고 기기를 안정적으로 고정하는 것이 중요하며, 냉매 배관의 효율을 위해 실내기까지의 거리를 최소화하도록 배치했습니다.

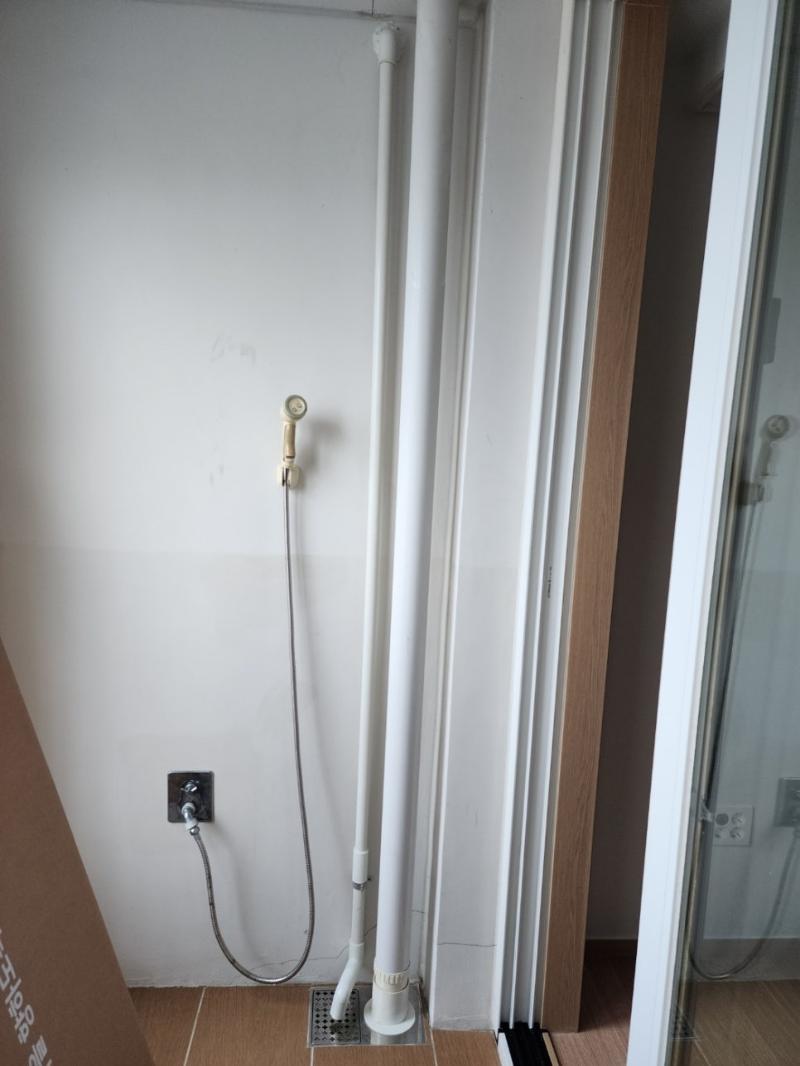

수도관과 수전이 설치된 벽면 쪽으로 전기 소켓과 연결된 호스가 보입니다. 실외기와 실내기를 잇는 배관과 전기 배선이 지나갈 경로를 미리 확보하여 천장 매립 시 간섭이 없도록 준비했습니다.

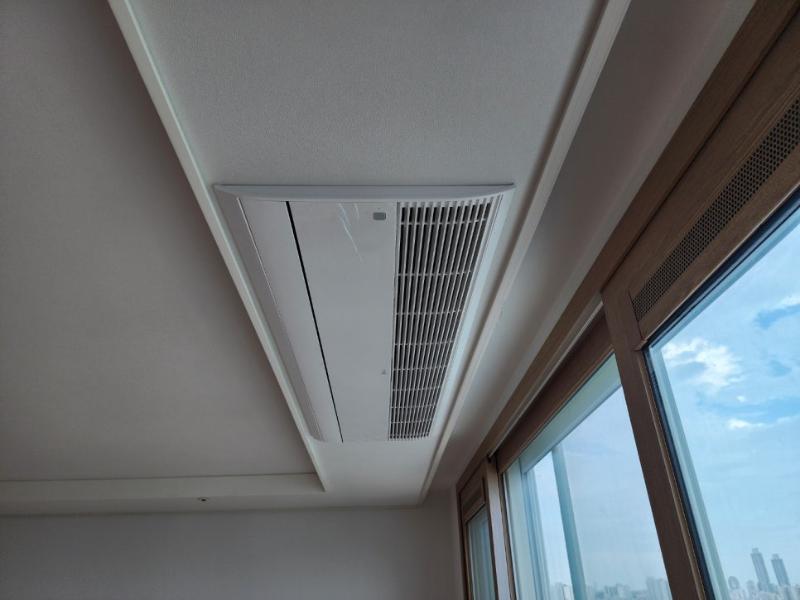

천장에 공기 조절 장치를 매립하고 창호 프레임과 맞닿는 지점을 정리했습니다. 매립형은 기기가 천장 안으로 삽입되므로, 외부로 드러나는 마감선이 매끄럽게 이어지도록 주변을 정리하는 과정이 필요합니다.

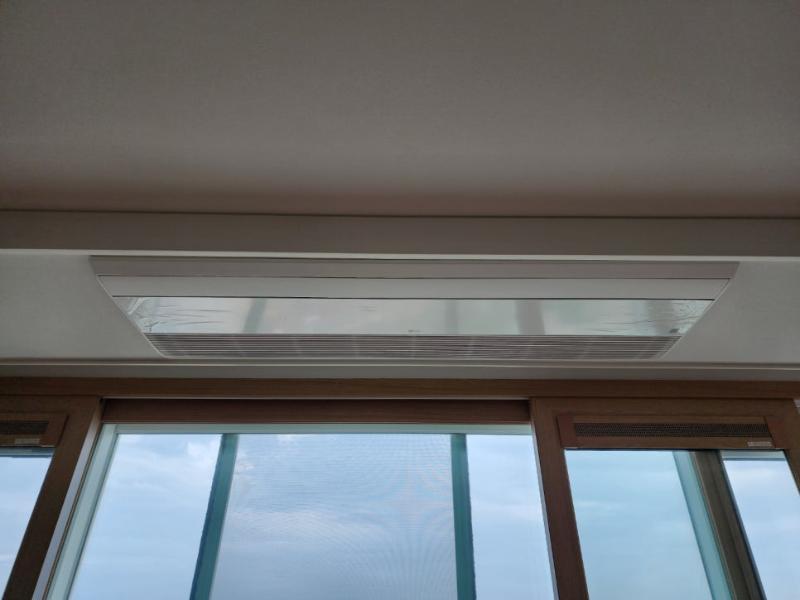

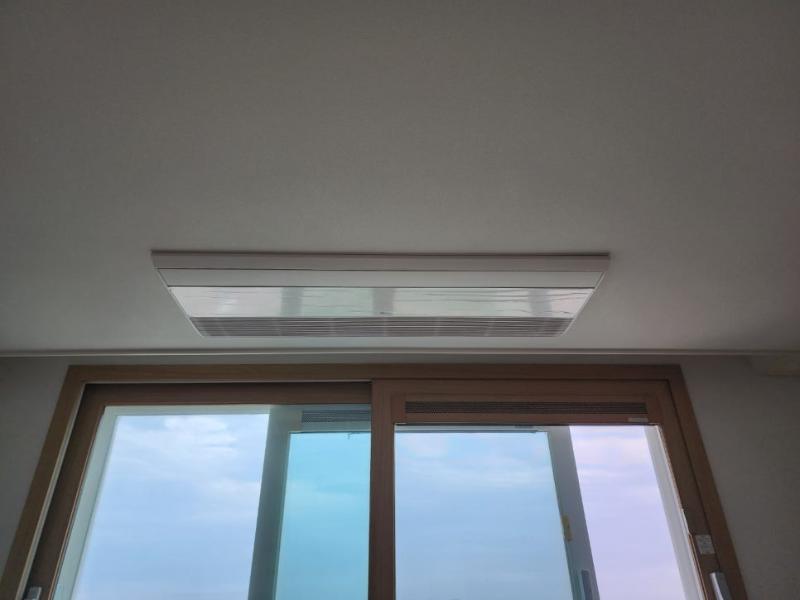

긴 형태의 공기 순환기가 천장에 설치된 모습입니다. 슬라이딩 창호의 유리 패널과 나란히 배치되어 시각적으로 돌출되는 부분 없이 천장 면과 수평을 맞췄습니다.

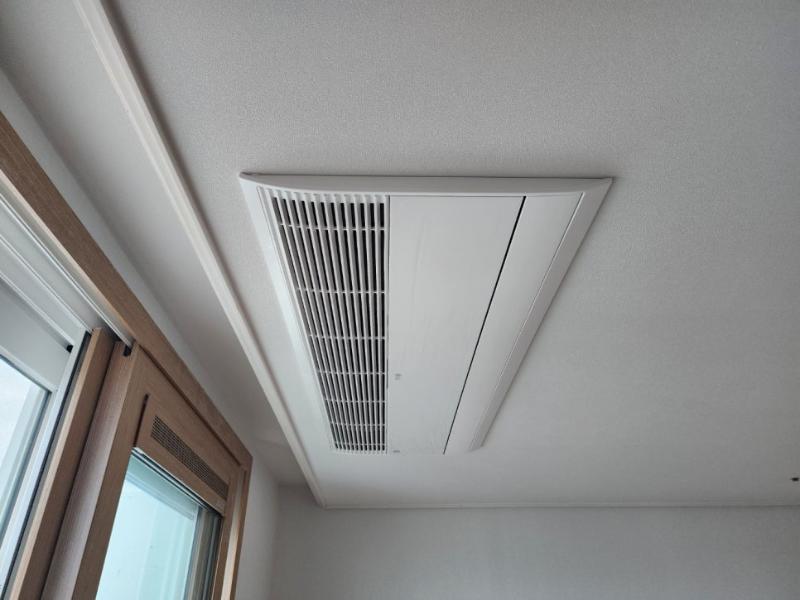

화이트 컬러의 공기 순환 장치가 목재 프레임의 창호 옆에 자리 잡았습니다. 천장 내부 구조물이 설치에 방해가 되지 않도록 공간을 충분히 확보한 뒤 정확한 위치에 기기를 삽입했습니다.

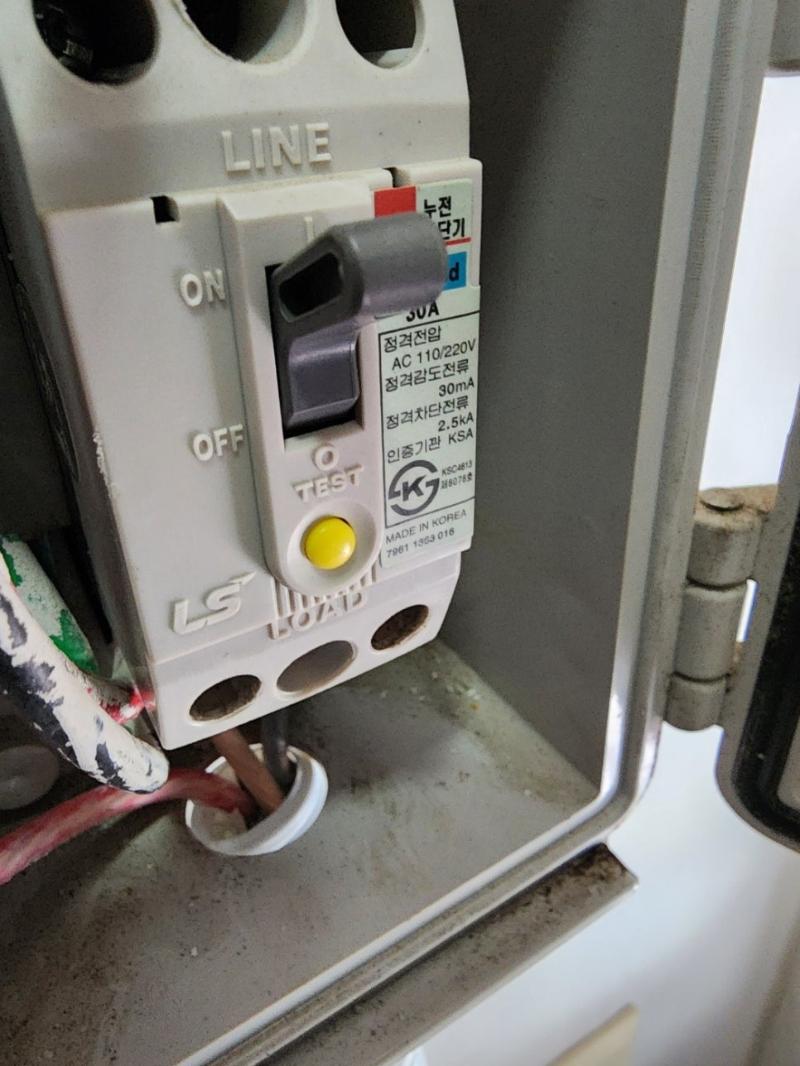

전기 스위치 박스 내부에 LS 브랜드의 30A 스위치를 설치하고 빨강, 흰색, 녹색, 검정 전선을 연결했습니다. 시스템 에어컨은 전력 소모가 크기 때문에 안정적인 전력 공급을 위해 규격에 맞는 차단기와 배선을 적용했습니다.

창호의 유리 패널과 목재 프레임이 보이는 지점에 공기 순환 장치가 매립되었습니다. 냉매 배관은 온도 변화에 민감하므로 단열재로 꼼꼼히 감싸 열 손실을 방지하며 천장 속으로 숨겼습니다.

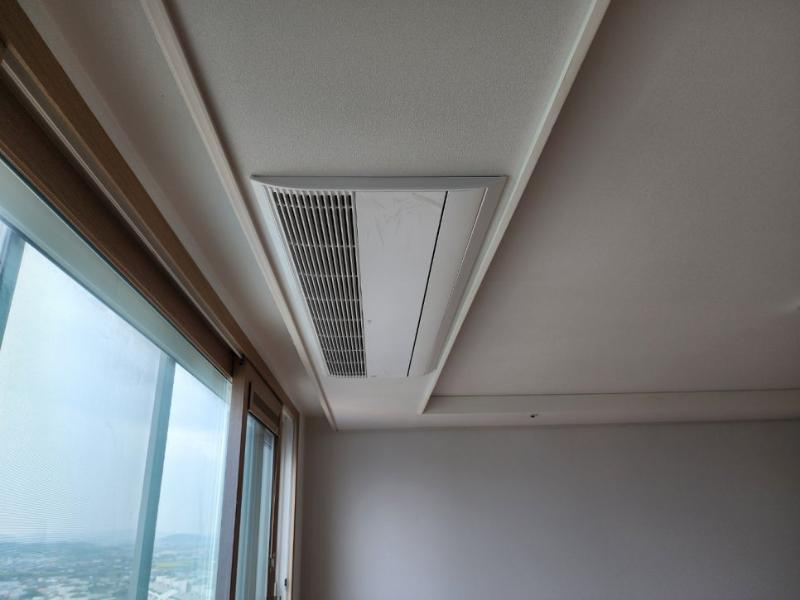

창호 상부 프레임과 유리 패널이 인접한 천장에 공기 순환 장치를 배치했습니다. 배관 길이를 최대한 짧게 가져가야 냉매 순환 효율이 유지되므로 최단 경로를 확보하는 데 집중했습니다.

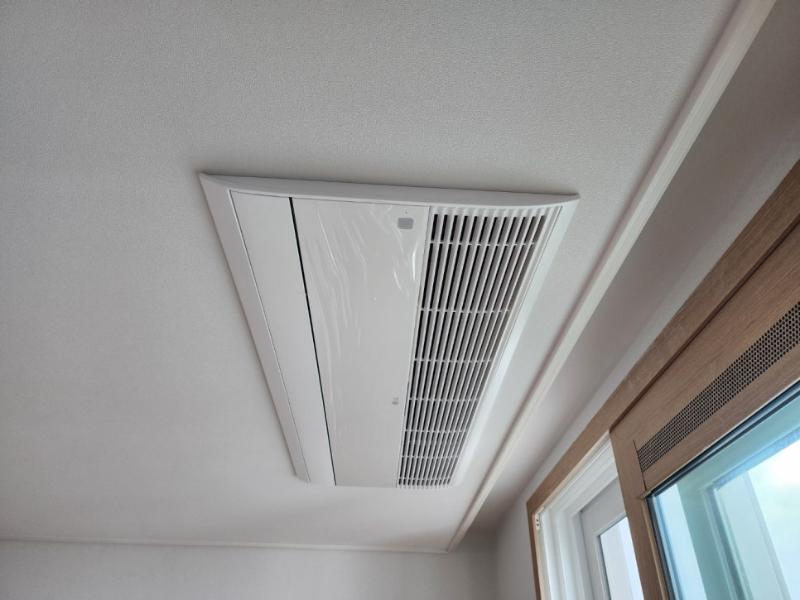

흰색 공기 순환기가 우측 창호 근처 천장에 설치되었습니다. 기기 설치 후 천장 마감재와 실내기 테두리가 이질감 없이 이어지도록 마감 작업을 진행했습니다.

작업 내용이 명시된 텍스트 확인 과정입니다. 시공 전 계획한 설계대로 배관과 전기 배선이 정확히 배치되었는지 다시 한번 점검했습니다.

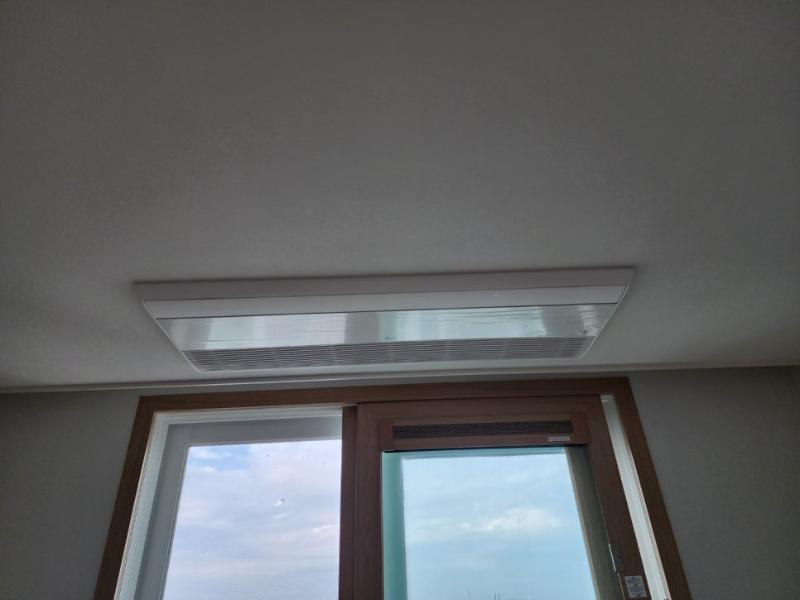

천장에 긴 형태의 조명 장치가 설치되었으며 창호 유리 패널이 보입니다. 모든 설치가 끝난 후 시운전을 통해 냉방과 난방 기능이 원활하게 작동하는지, 공기 순환은 제대로 이루어지는지 최종 확인했습니다.

천장 내부의 구조물을 피해 실내기를 매립하고, LS 30A 스위치를 포함한 전기 배선과 단열 처리된 냉매 배관을 최단 경로로 연결했습니다.

실외기 거치부터 매립형 실내기 설치, 그리고 시운전까지의 전 과정이 마무리되었습니다.

LS 30A 스위치와 단열재를 사용한 배관 설계가 적용된 현장이었습니다.
