상도센트럴파크 고층 아파트의 실내 열기와 습도를 효율적으로 관리하기 위한 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 공간 구조와 전기 배선 상태를 면밀히 파악해 각 공간의 특성에 맞춘 배치 계획을 수립한 사례입니다.

천장 속에 숨겨지는 배관과 전선은 한 번 닫으면 수정이 어렵기에 처음부터 정확한 경로를 잡는 것이 중요하죠. 어떤 순서로 기초를 다지고 기기를 배치했는지 따라가 볼게요.

현장 조사를 통해 각 구역의 위치를 지정하고 설치 계획을 세우는 단계입니다. 공간마다 요구되는 냉방 능력이 다르기에 배치 설계를 정밀하게 진행해야 효율적인 공조가 가능합니다.

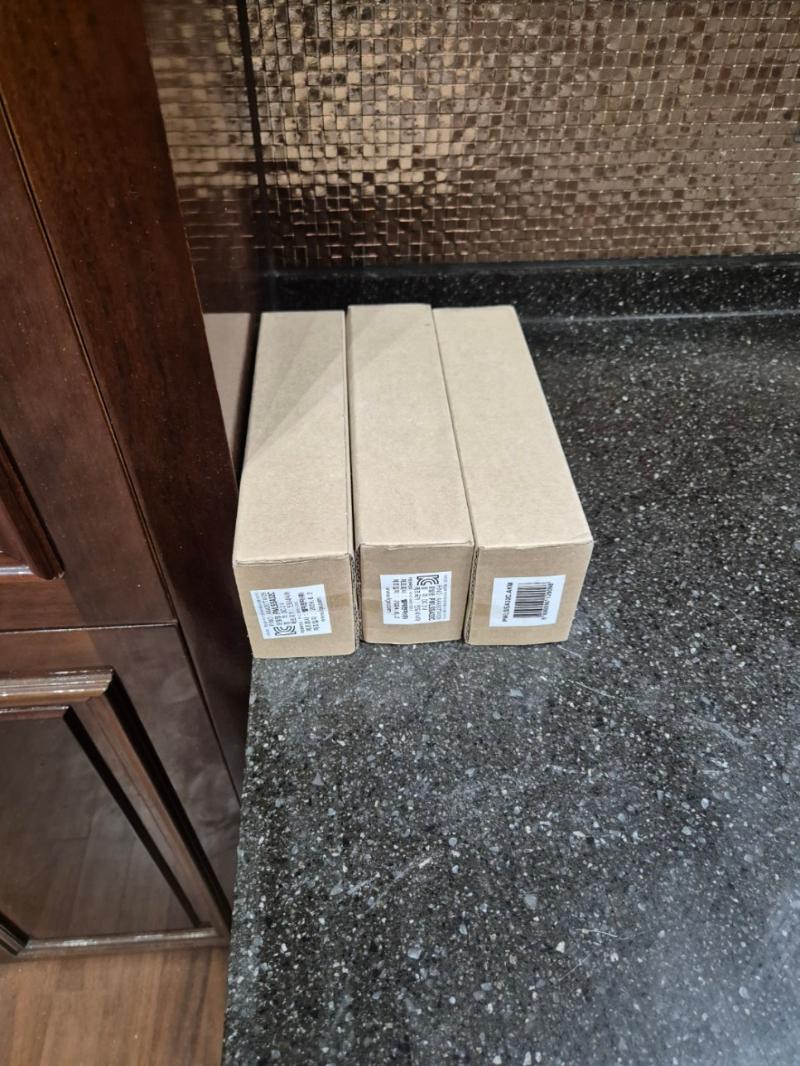

작업에 필요한 자재들을 준비하고 동선을 확보한 모습입니다. 고층 아파트의 경우 자재 운반부터 설치 위치 선정까지 세심한 계획이 필요하며, 주변 마감재가 손상되지 않도록 주의하며 작업을 시작합니다.

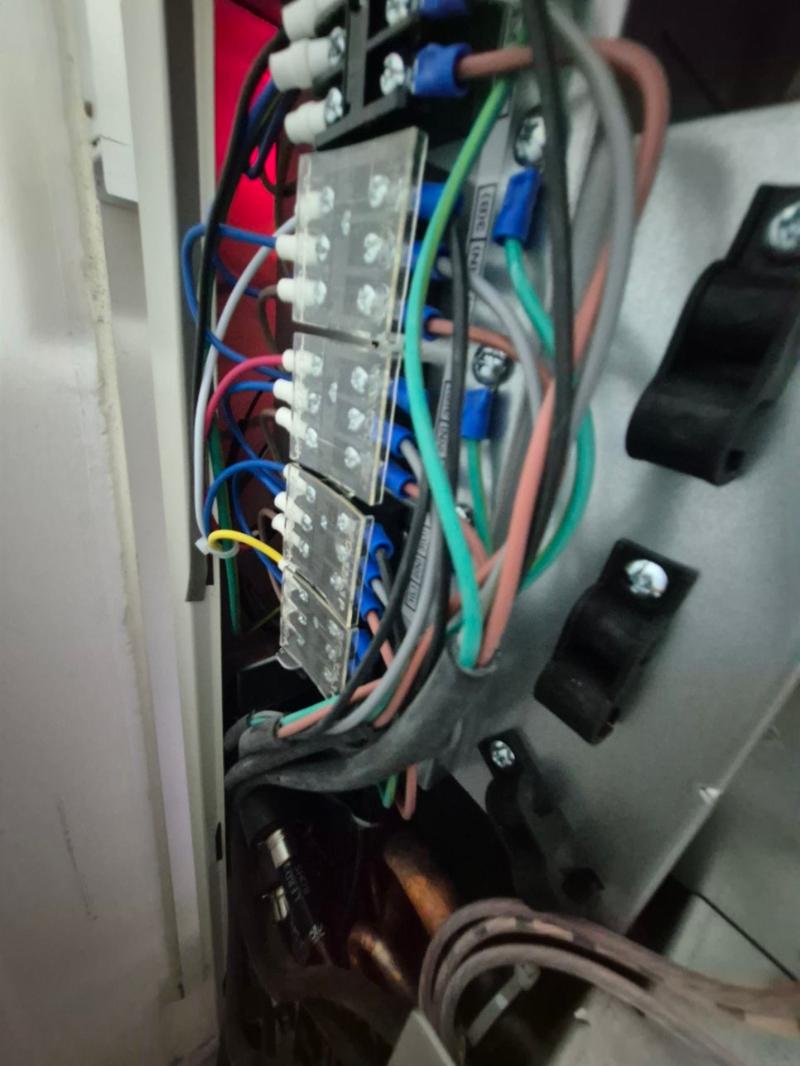

시스템 에어컨은 전력 소모가 큰 기기이므로 전기 배선 작업이 가장 우선입니다. 과부하로 인한 사고를 방지하기 위해 전기 박스 내부의 배선 상태를 확인하고, 필요에 따라 전류 제한 장치를 추가해 전력 공급의 안정성을 확보했습니다.

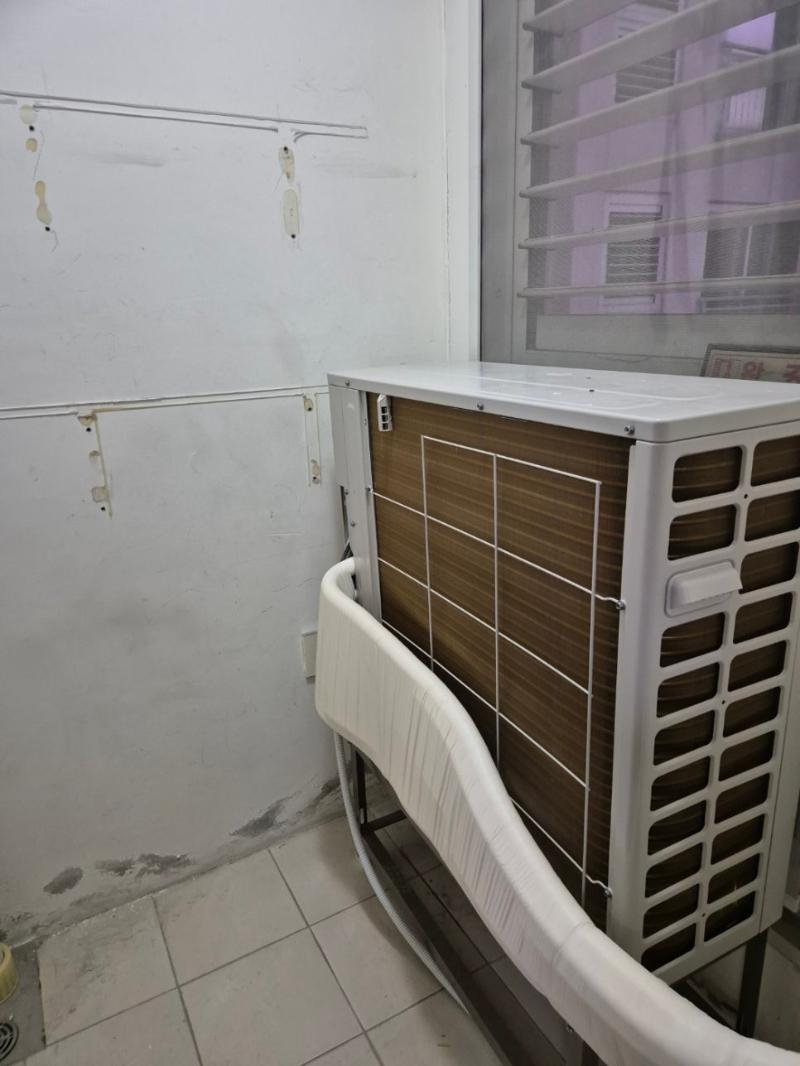

실외기와 실내기를 잇는 배관을 연결하고 전선을 고정하는 과정입니다. 고층 건물은 바람의 영향이 크므로 실외기가 열을 원활하게 방출할 수 있는 최적의 위치를 선정해 배치하는 것이 성능 유지의 핵심입니다.

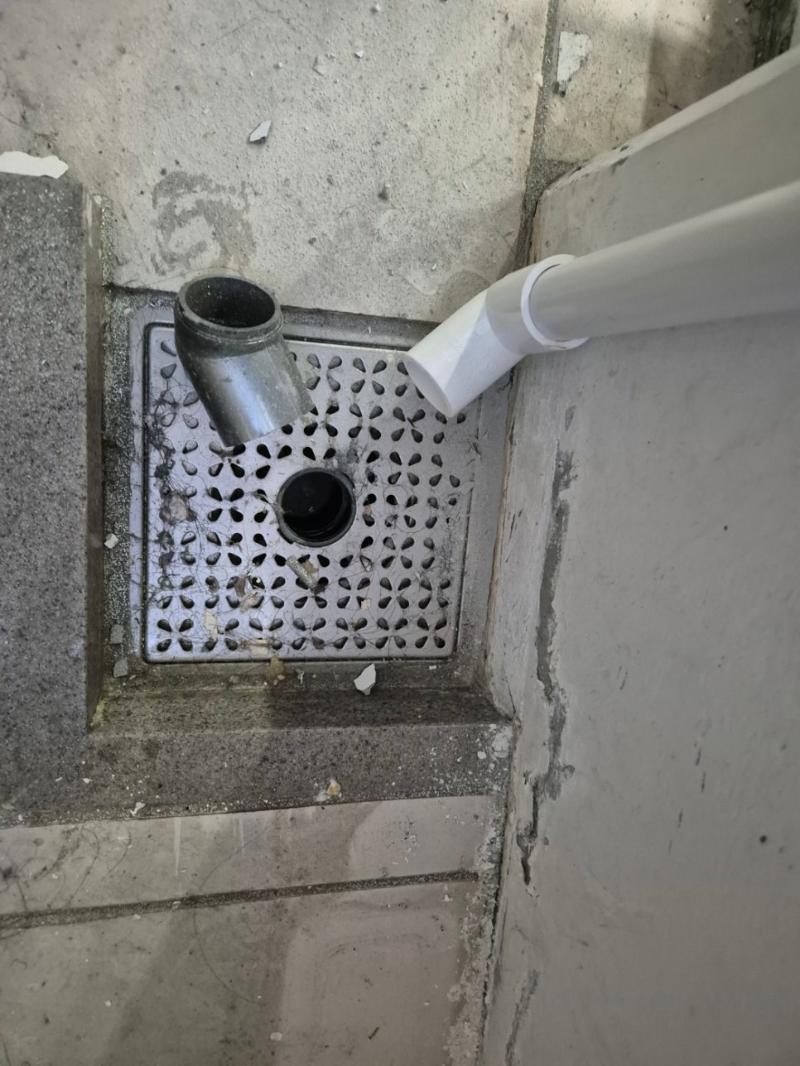

냉방 과정에서 발생하는 응축수를 배출하기 위한 PVC 파이프와 배수구 설치 모습입니다. 배수 기울기가 정확하지 않으면 물이 고여 역류하거나 누수가 발생할 수 있기에 수평과 각도를 정밀하게 맞췄습니다.

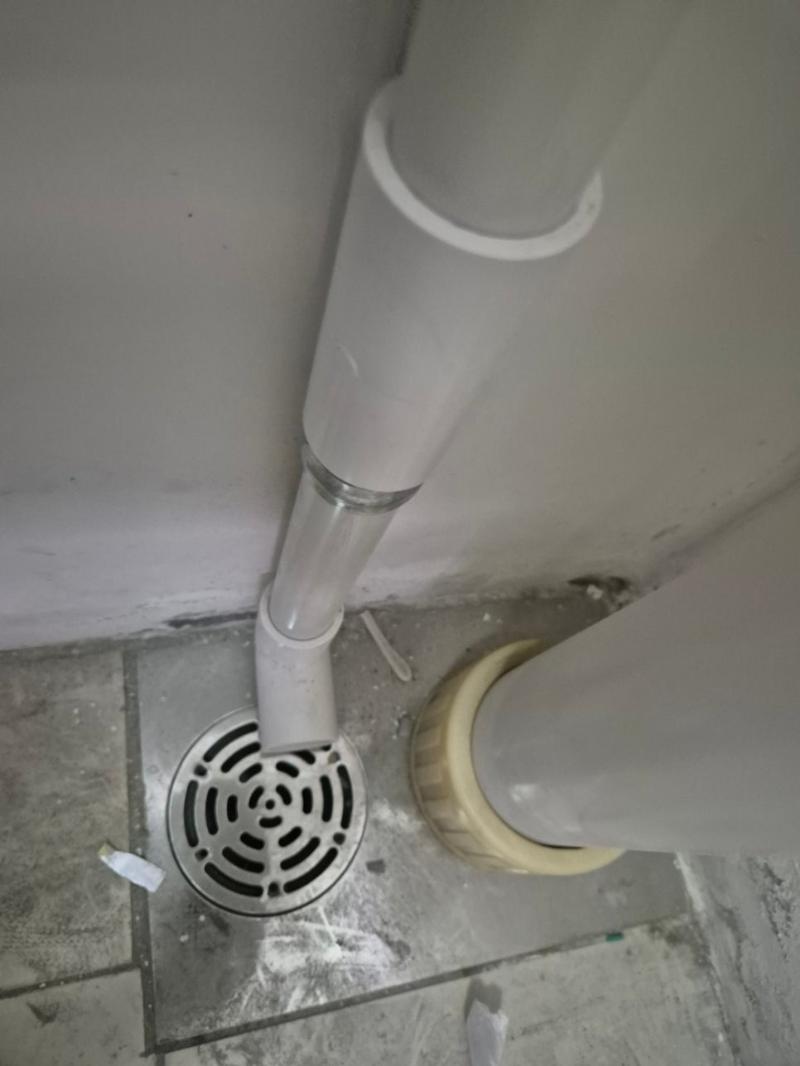

바닥 표면에 배수관을 배치하고 연결 부위를 마감하는 단계입니다. 배관 연결부에서 미세한 틈이라도 생기면 아래층 누수로 이어질 수 있어, 연결 지점을 다시 확인하고 테이핑 처리를 통해 밀폐 상태를 점검했습니다.

천장 타공 후 실내기를 거치하고 배관을 연결하는 과정입니다. 천장 내부의 좁은 공간에서 배관이 꺾이거나 눌리면 냉매 흐름에 방해가 되어 효율이 떨어지므로, 완만한 곡선을 그리며 경로를 잡았습니다.

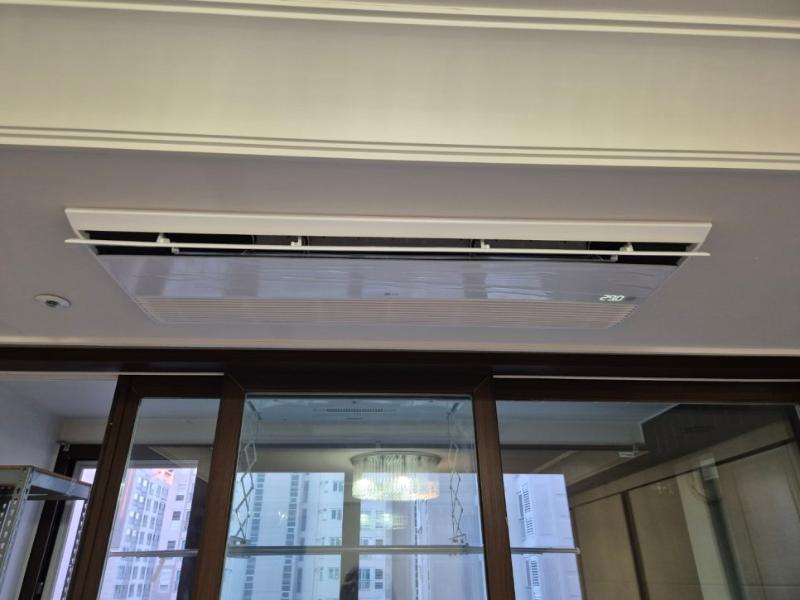

창문과 조명 위치를 고려해 실내기의 위치를 최종 조정하는 모습입니다. 천장등과 같은 기존 시설물과의 간섭을 피하면서도 바람이 공간 전체에 고르게 퍼질 수 있는 지점을 선정해 고정했습니다.

천장에 매립된 공기 조절 장치가 설치된 모습입니다. 배관 설치 시 고품질 자재를 사용하고 결로 방지 처리를 철저히 하여, 내부 습기로 인해 천장지나 벽면에 곰팡이가 생기는 문제를 예방했습니다.

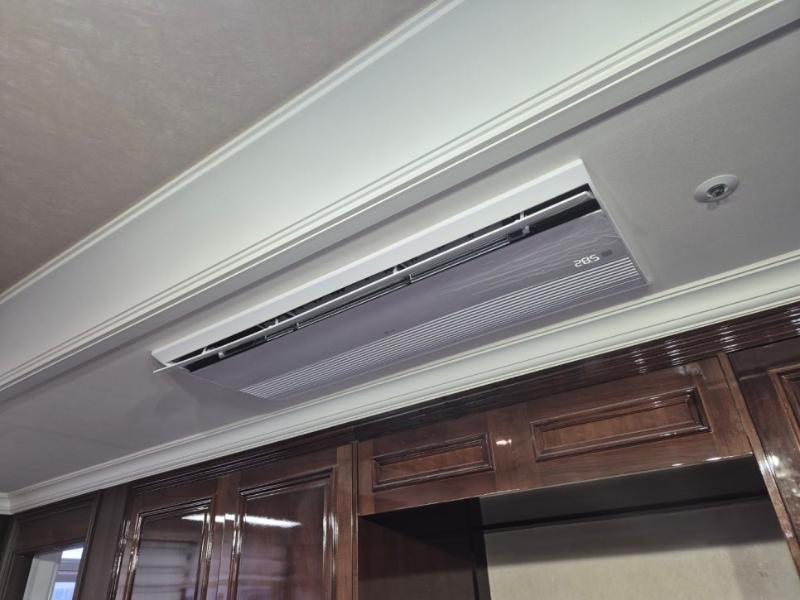

목재 수납장 상단 천장에 실내기가 배치된 모습입니다. 가구의 높이와 에어컨의 하단 라인이 조화를 이루도록 설치하여 시각적인 이질감을 줄이고 공간의 일체감을 높였습니다.

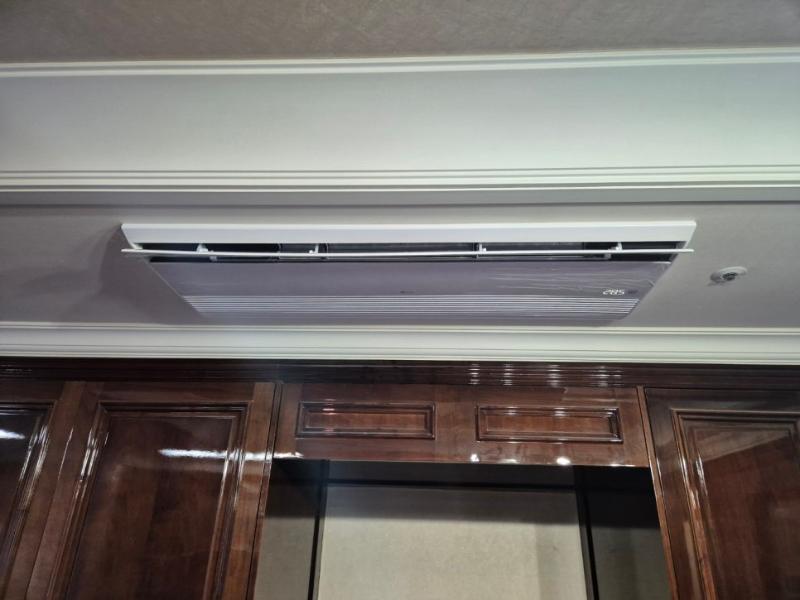

목재 가구가 배치된 공간의 천장 마감 상태입니다. 기기 설치 후 천장 보드와의 단차가 생기지 않도록 밀착시켜 고정했으며, 주변 마감재에 흠집이 남지 않도록 세심하게 마무리했습니다.

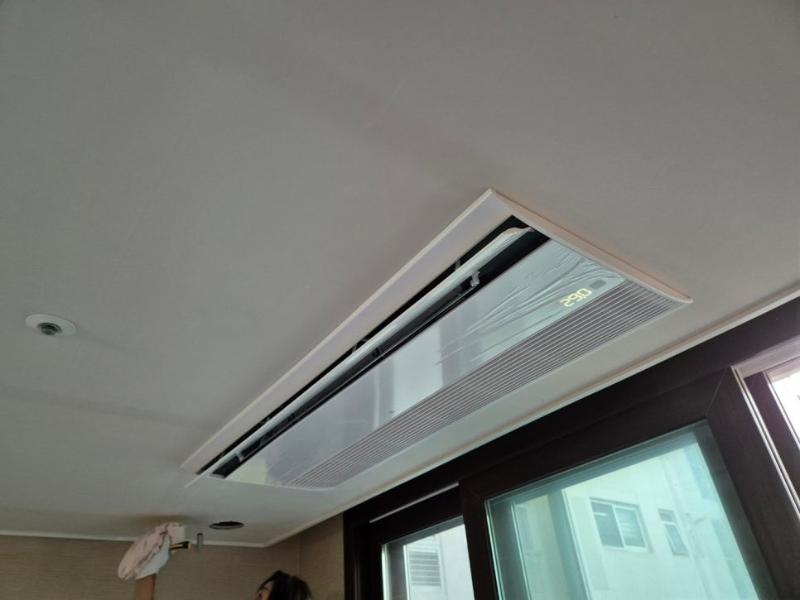

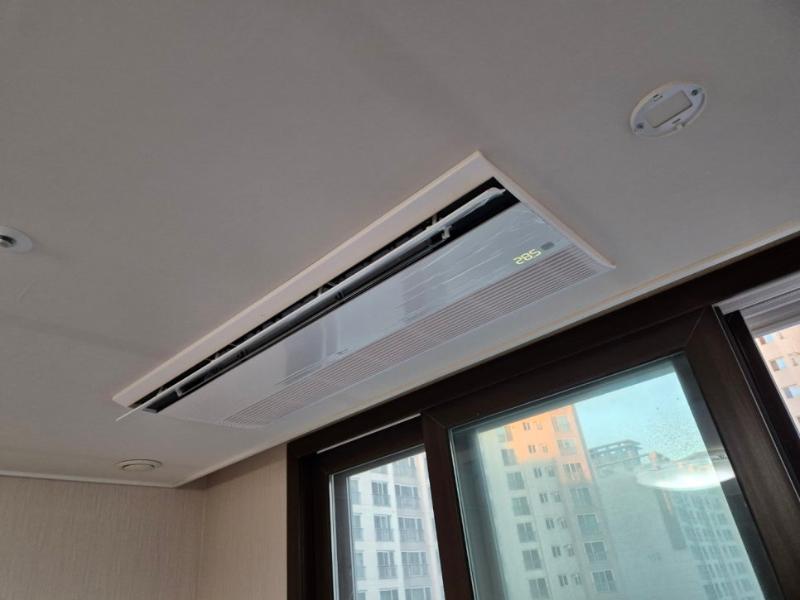

창호 인근 천장에 설치된 공기 조절 장치의 모습입니다. 외부 창을 통해 들어오는 열기를 빠르게 식힐 수 있도록 창호와 적절한 거리를 두고 배치하여 냉방 효율을 높였습니다.

시스템 에어컨 설치 시에는 전기 배선의 과부하 여부와 배수관의 기울기, 그리고 실외기의 열 방출 위치를 반드시 확인해야 합니다. 특히 고층 아파트일수록 외부 풍속과 내부 습도 관리 능력이 중요하므로 설계 단계부터 이를 반영해야 합니다.

상도센트럴파크 아파트의 각 방에 개별 온도 조절이 가능한 시스템 에어컨 설치를 마쳤으며, 시운전을 통해 정상 작동을 확인했습니다. 설치 후 5년 무상 A/S와 1년 무료 점검 서비스가 제공되는 조건으로 마무리되었습니다.

고층 아파트의 특성에 맞는 실외기 위치 선정과 PVC 파이프 배수 설계를 꼼꼼히 챙겨보세요.
