천안역 우방 아이유쉘 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 맞춤형 설계를 통해 실내기와 실외기의 위치를 선정하고 전체적인 냉방 라인을 잡은 작업입니다.

천장 속에 숨겨지는 배관과 전기선은 한 번 덮으면 수정이 어렵기에 초기 설계가 중요하죠. 어떤 기준으로 위치를 잡고 안전 장치를 더했는지 순서대로 짚어볼게요.

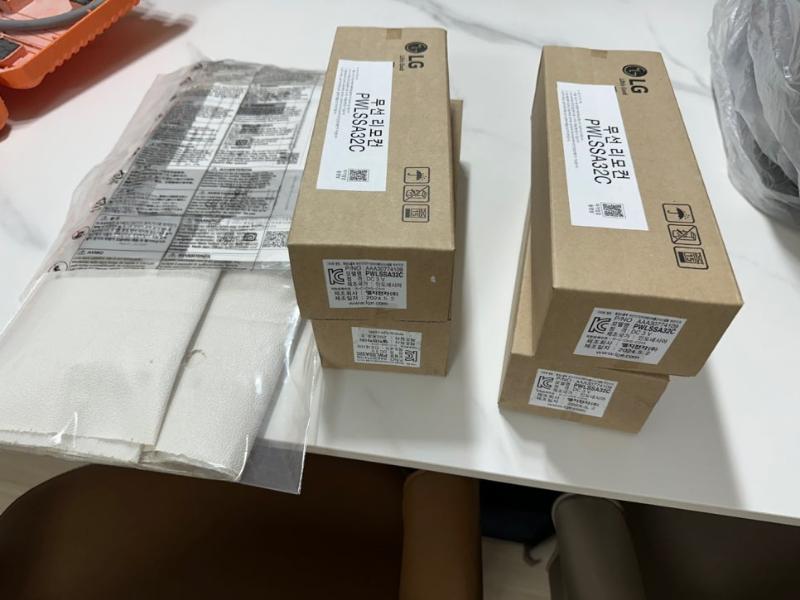

설치에 사용된 LG PULSSA32C 제품 박스와 매뉴얼이 준비된 모습입니다. 기기 선정 단계부터 가구 구조와 생활 방식을 고려해 최적의 용량을 구성했습니다.

설비가 진행 중인 내부 장면입니다. 보이지 않는 곳의 배관 연결 상태를 확인하며 다음 공정을 준비합니다.

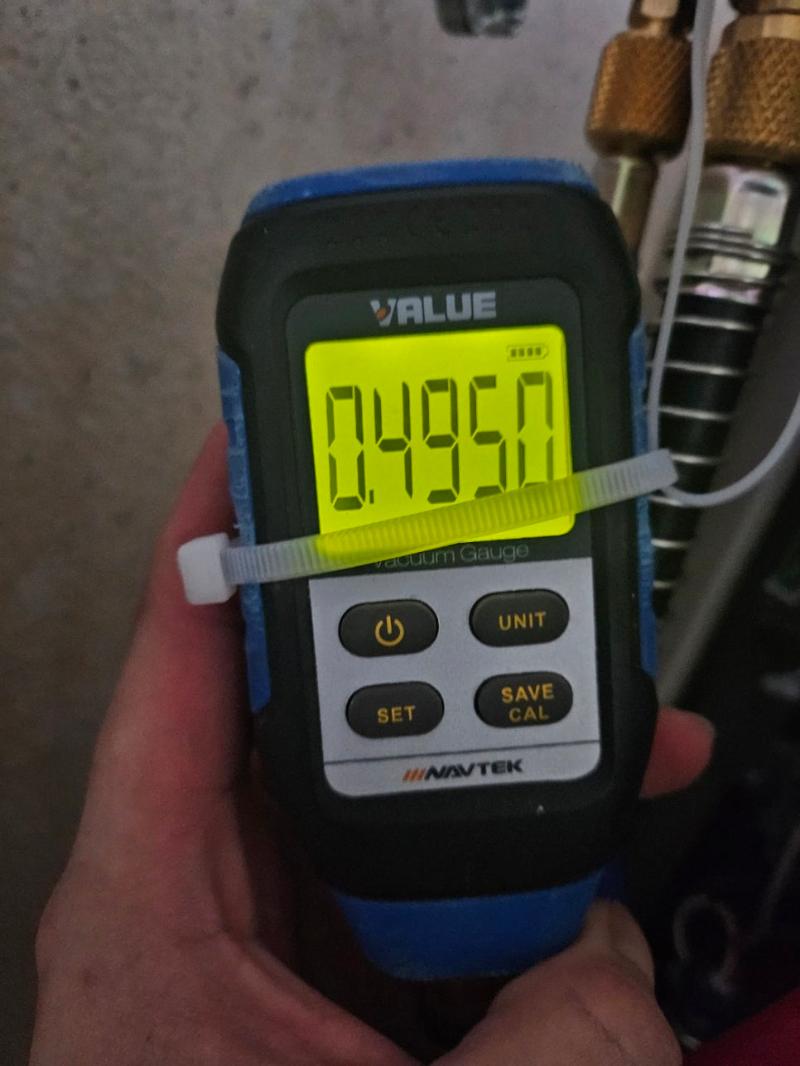

NAVTEK 브랜드의 VALU E 진공계기로 수치를 측정하고 있습니다. 0.4957이라는 정밀한 수치를 확인하며 배관 내 공기와 이물질을 제거하는 진공 작업을 진행합니다.

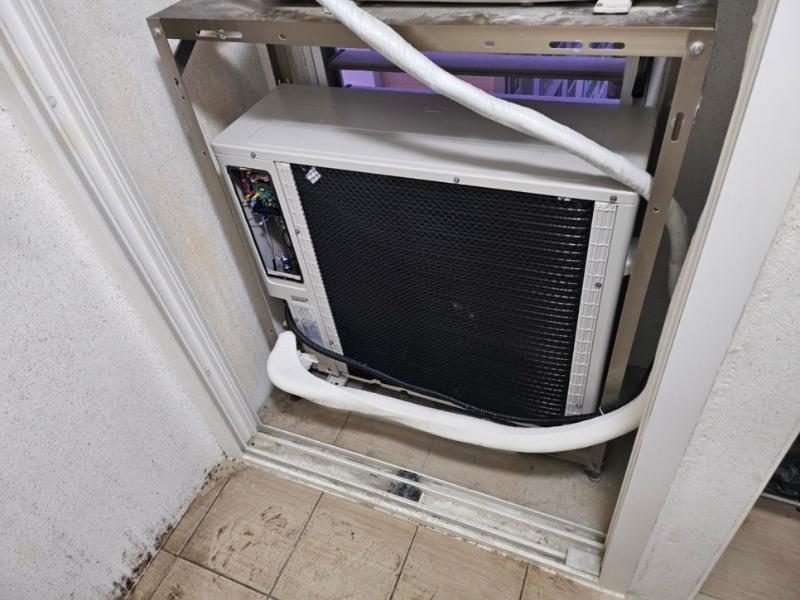

흰색 배관과 금속 프레임이 설치된 초기 설비 단계입니다. 벽면과 바닥 타일 표면의 수평을 맞추며 기기가 안착될 자리를 잡았습니다.

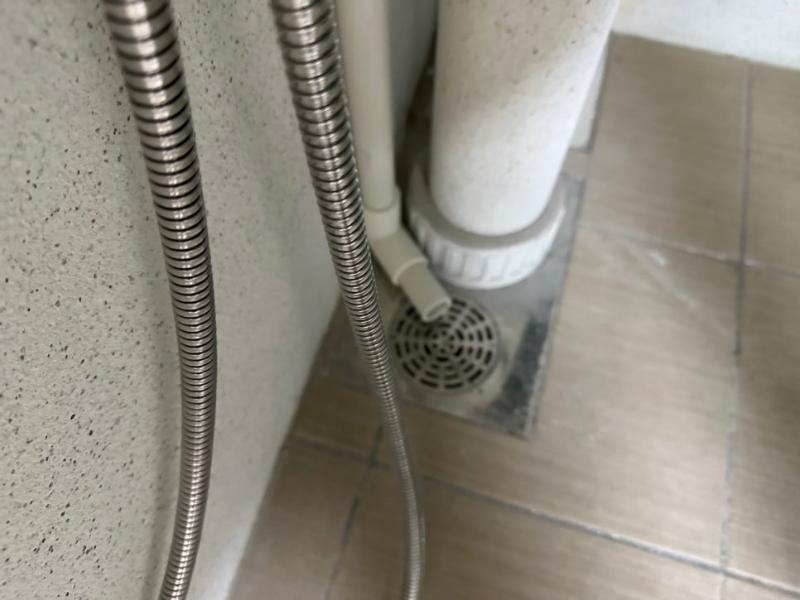

벽면에 금속 스프링 코일 파이프를 고정하고 바닥 배수구와 백색 배관을 연결했습니다. 결로수 관리를 위해 배수 기울기를 세밀하게 조정하여 습기로 인한 곰팡이나 악취 발생 요인을 차단했습니다.

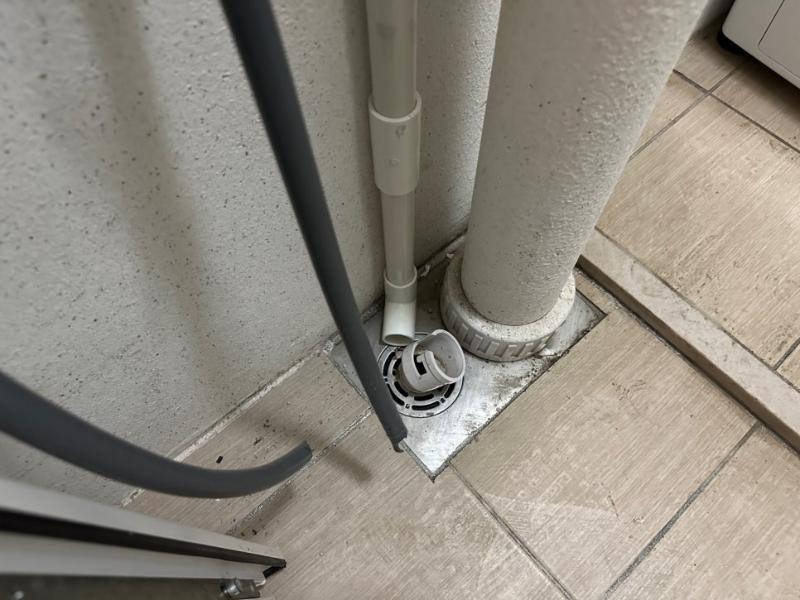

기둥과 벽 사이로 흰색 배관과 검은색 케이블이 지나가는 경로입니다. 배관 연결부에 백색 플라스틱 부품을 사용해 고정 상태를 유지했습니다.

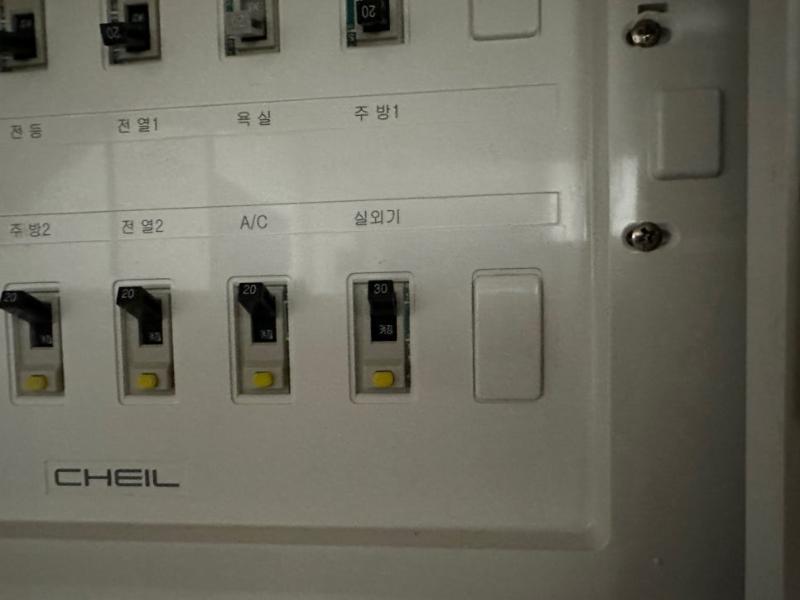

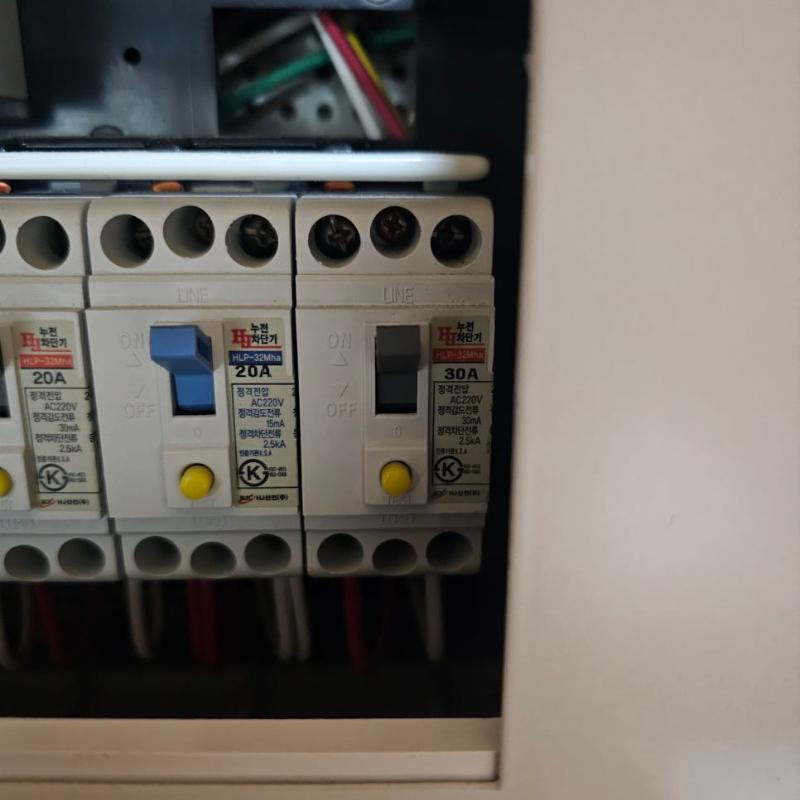

그런데 시스템 에어컨에서 가장 주의해야 할 점은 전력 부하입니다. 이를 위해 전류 제한 장치를 부착해 과열로 인한 화재 위험을 방지하고, 각 회로를 정교하게 정리해 추후 유지보수가 용이하도록 조치했습니다.

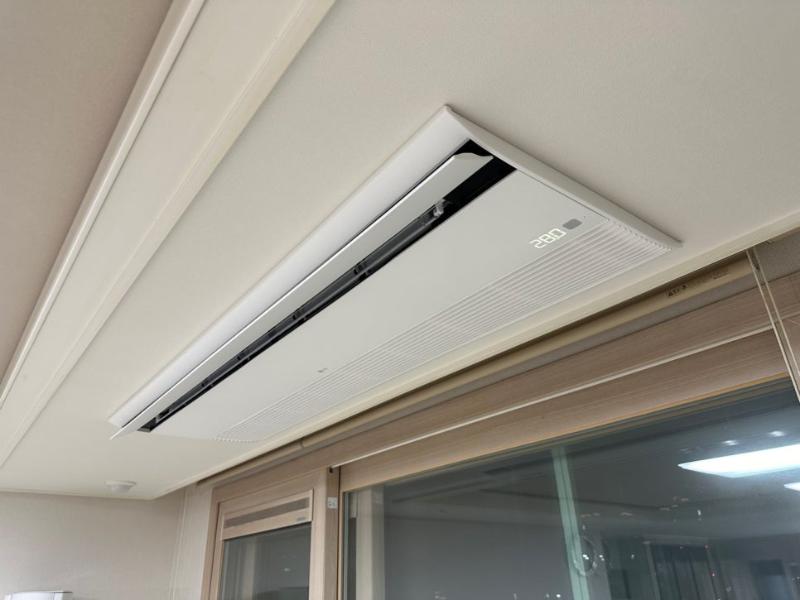

천장 속에 실내기가 거치된 모습입니다. 창호와 인접한 위치에 설치하여 냉기가 효율적으로 퍼질 수 있도록 배치했습니다.

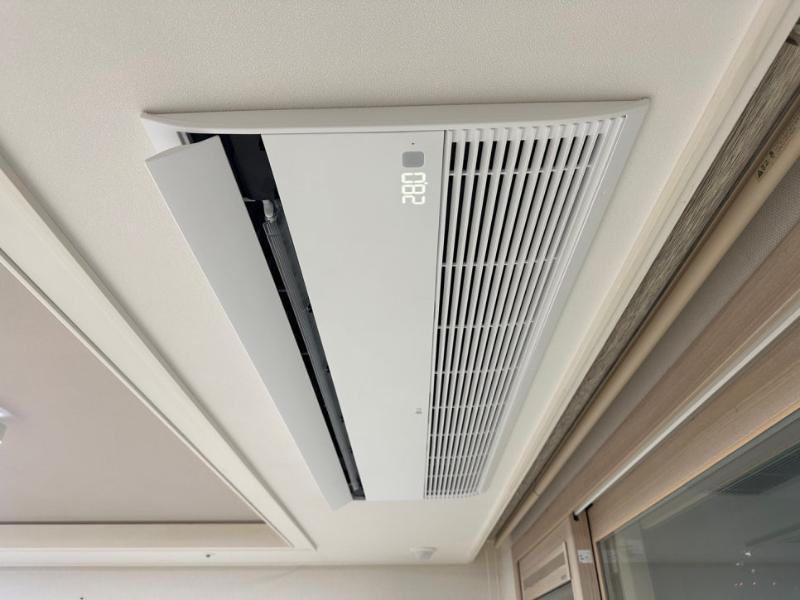

천장에 밀착 설치된 흰색 공기 조절 장치의 측면 디테일입니다. 천장 마감면과 기기 테두리가 단차 없이 맞물려 있습니다.

실내기 설치 후 창문과 창호가 보이는 전경입니다. 실외기 위치 또한 아파트 구조를 고려해 냉방 성능이 저하되지 않는 최적의 지점에 배치했습니다.

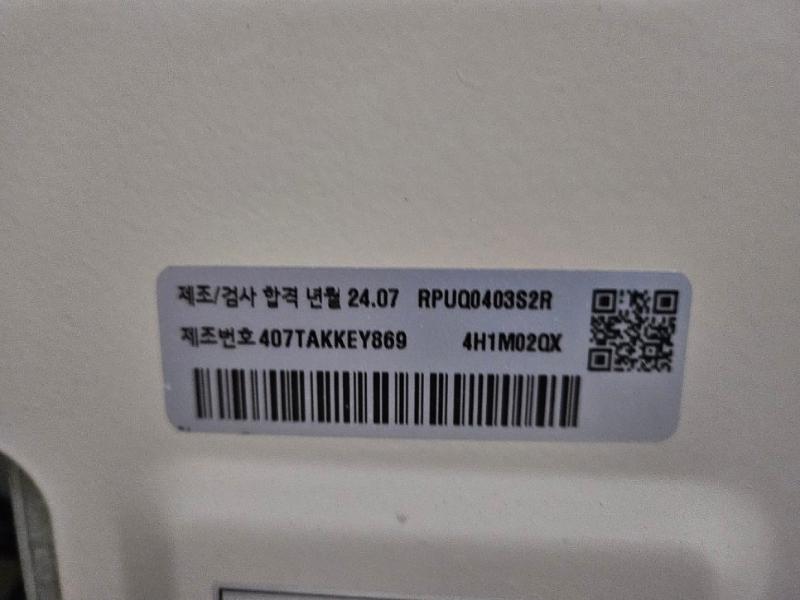

정품 자재 사용 여부를 확인하고 제조번호와 바코드를 통해 이력을 관리합니다.

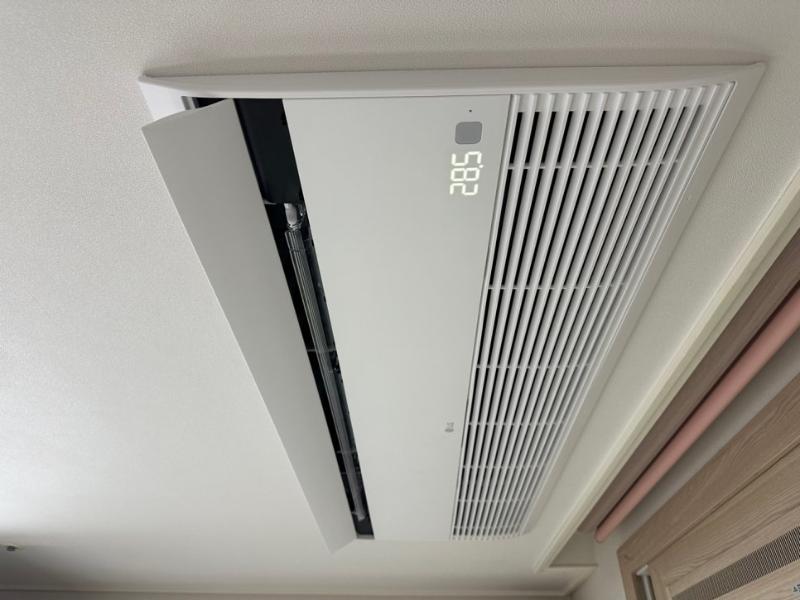

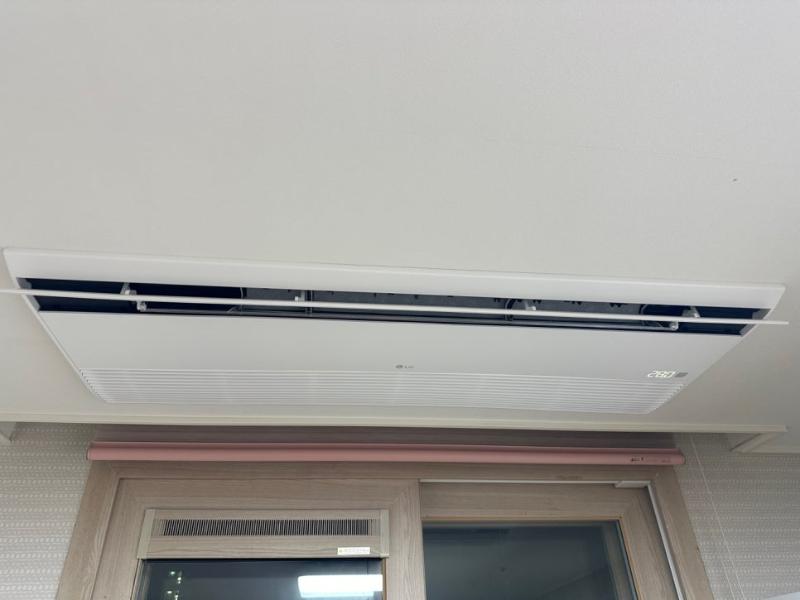

디스플레이에 28.5℃가 표시된 실내기 작동 모습입니다. 분홍색 배관과 목재 문이 보이는 지점에서 개별 제어 설정이 정상적으로 작동하는지 검사했습니다.

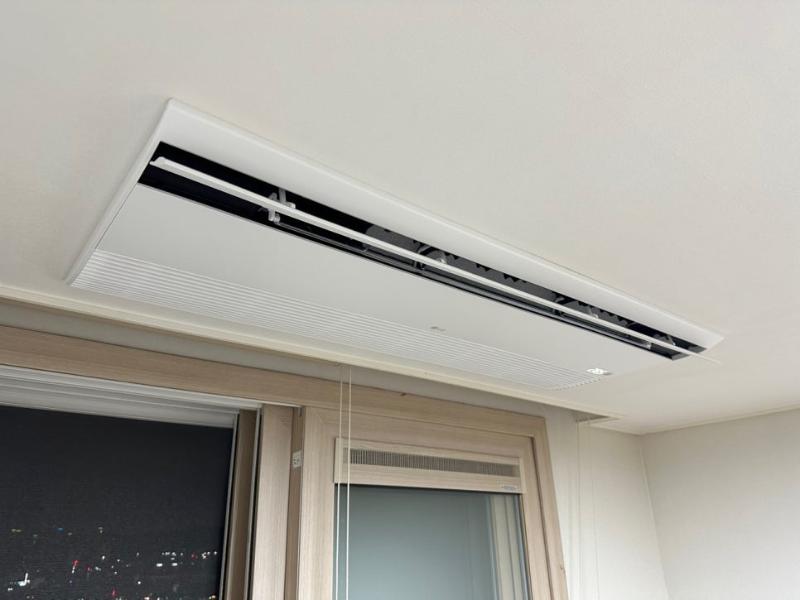

베란다 문과 창호가 인접한 공간에 백색 레인저형 공기 조절 장치가 설치된 모습입니다. 모든 실내기의 작동 상태를 꼼꼼히 점검하며 작업을 마무리했습니다.

LG 제품의 경우 실내기 설치 전 배관을 먼저 작업하는 단배관 방식으로 2~5대를 연결해 효율을 높입니다. 삼성 제품은 2~4대까지 다배관, 5대 이상부터 단배관 방식을 적용하므로 설치 대수에 따른 배관 방식의 차이를 미리 확인해야 합니다.

천안역 우방 아이유쉘 아파트의 기존 장치 무상 철거부터 LG PULSSA32C 제품의 설치와 진공 측정까지 마쳤습니다. 현재 모든 실내기의 개별 제어와 작동 상태 확인이 완료된 상태입니다.

단배관 방식의 효율성과 전류 제한 장치의 안전성을 고려해 LG PULSSA32C 모델로 설계를 진행해 보세요.
