양주 옥정신도시의 옥정중앙역중흥S클래스센텀시티 아파트에서 진행한 시스템 에어컨 설치 사례입니다. 안녕하세요. 입주 전 각 방의 구조와 생활 패턴을 분석해 실내기와 실외기의 최적 위치를 설정한 현장이었습니다.
천장 속에 숨겨지는 배관과 전선은 한 번 닫으면 수정이 어렵기에 초기 설계가 중요합니다. 어떤 기준으로 위치를 잡고 보이지 않는 곳을 어떻게 처리했는지 순서대로 짚어볼게요.

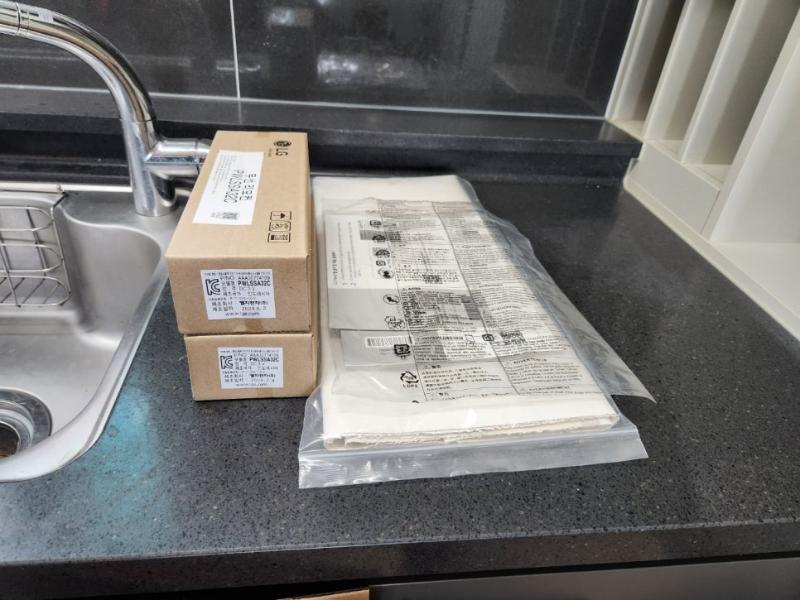

주방 상판 위에 제품과 상자들이 놓인 상태에서 시공 준비가 시작되었습니다. 시스템 에어컨 설치는 천장 타공과 배관 작업이 수반되므로, 가구와 상판에 손상이 가지 않도록 작업 동선을 확보하는 것이 우선입니다.

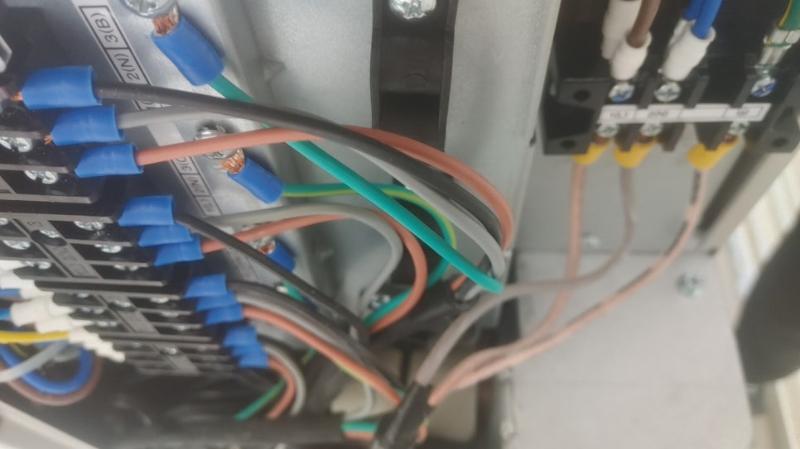

전선과 커넥터가 연결된 전기 설비의 디테일입니다. 전력 소모가 큰 에어컨 특성상 전기 배선 작업이 부실하면 과부하가 걸릴 수 있어, 연결 부위를 정밀하게 처리하고 회로를 정리해 향후 유지보수가 쉽도록 구성했습니다.

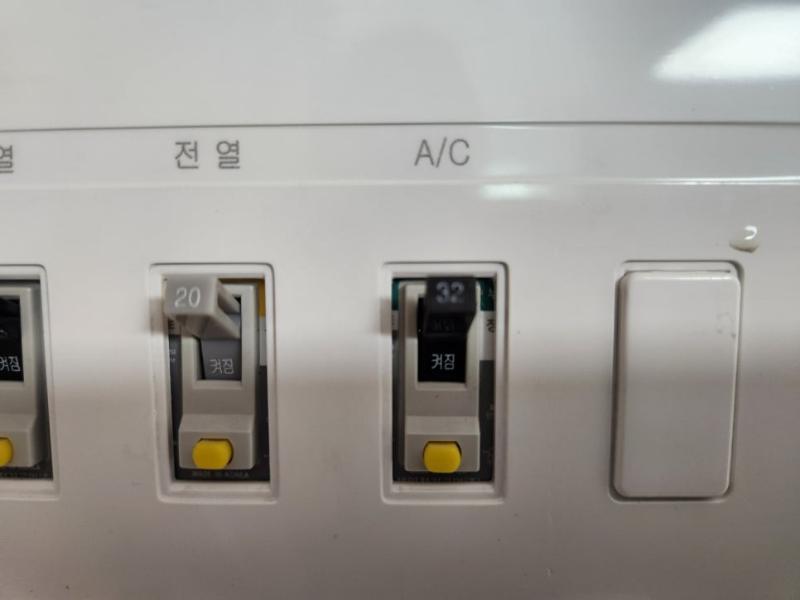

제어 패널의 숫자와 전열, A/C 문구가 표시된 화면입니다. 특히 전류 제한 장치를 설치해 과열로 인한 화재 위험을 사전에 차단하는 공정을 거쳤습니다. 이는 보이지 않는 곳에서 안전을 확보하는 핵심 단계입니다.
창호 프레임 내부 브라켓과 배관, 배선이 노출된 모습입니다. 배관이 꺾이는 구간이나 브라켓 고정 상태에 따라 냉매 흐름과 효율이 달라지므로, 프레임 사이의 간격을 세밀하게 조정하며 라인을 잡았습니다.

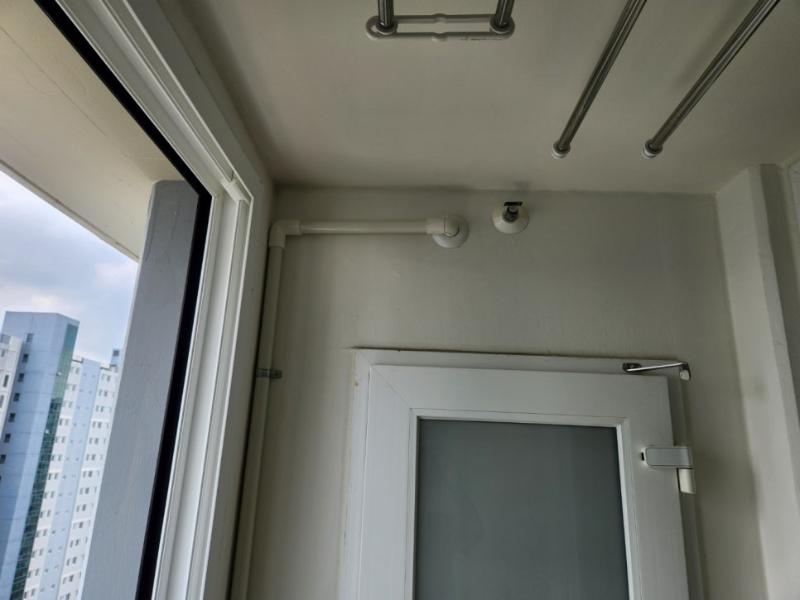

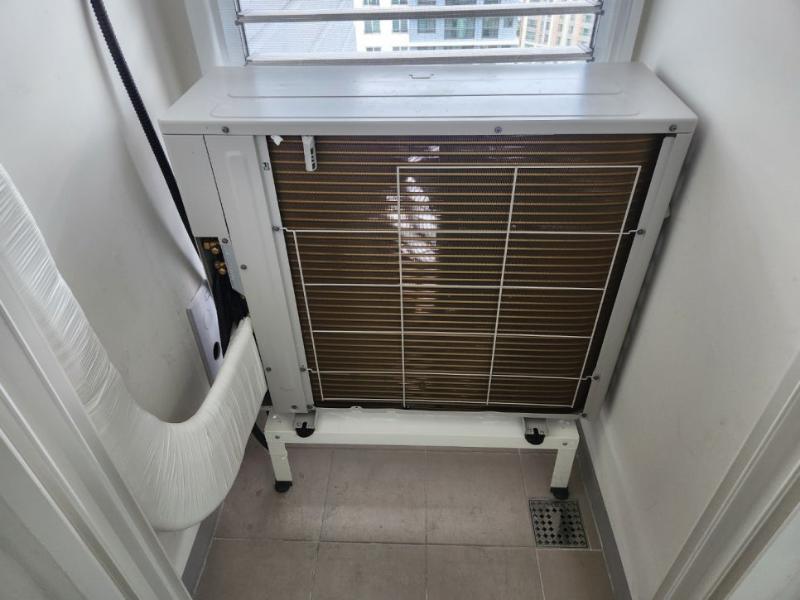

발코니 천장의 금속 건조대와 벽면의 흰색 배관, 센서가 보입니다. 실외기로 이어지는 배관 경로를 설정할 때 결로수가 고이지 않고 원활하게 배출되도록 구배를 잡는 것이 곰팡이와 악취를 예방하는 방법입니다.

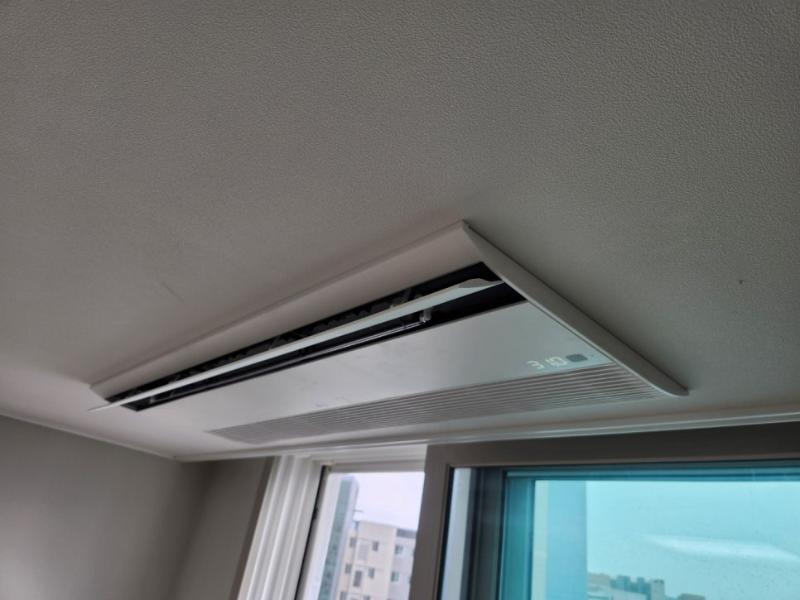

실내 천장에 공기 순환기가 설치된 모습입니다. 기기의 위치는 바람이 정체되지 않고 공간 전체로 고르게 퍼질 수 있는 지점을 선정해야 하며, 천장 마감재와의 밀착도를 확인해 틈새를 없앴습니다.

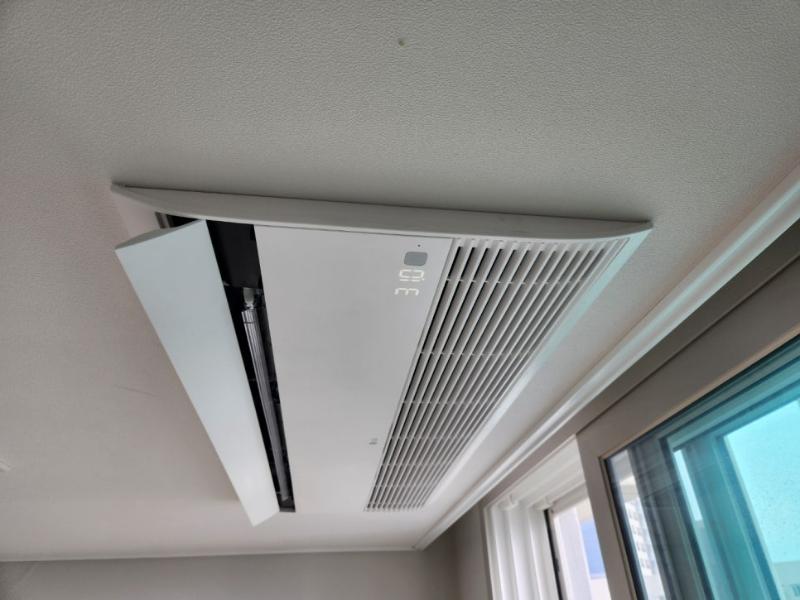

천장에 설치된 공기 조절 장치와 창호가 함께 보입니다. 실내기 설치 전 배관을 먼저 시공하는 방식을 적용해 효율을 높였으며, 천장 내부의 간섭물을 확인하며 수평을 맞췄습니다.

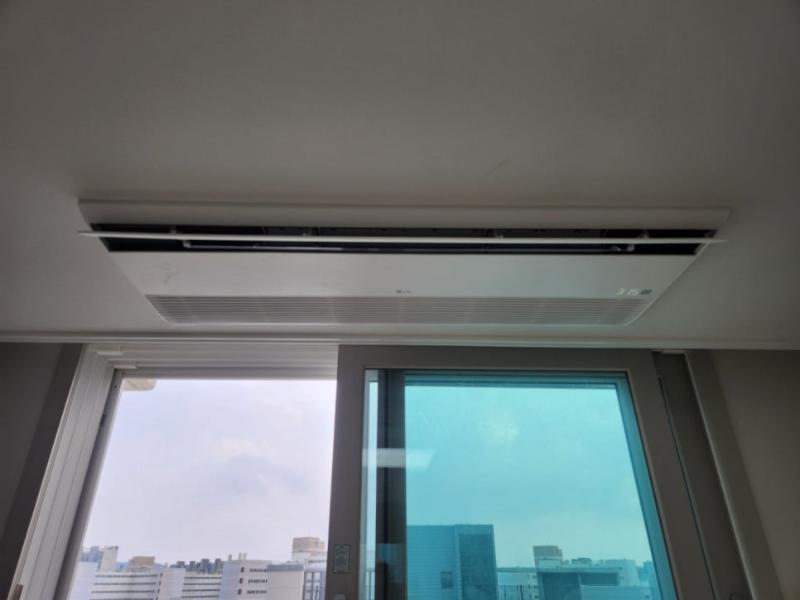

또 다른 실내 천장 기기와 창문이 보이는 장면입니다. 각 방의 개별 제어가 가능하도록 시스템을 설정하여 사용자가 필요에 따라 구역별로 냉방을 조절할 수 있도록 구성했습니다.
설치가 완료되어 천장에 매립된 공기 조절 장치의 모습입니다. 벽면과 창호 라인에 맞춰 기기가 정위치에 설치되었으며, 시운전을 통해 냉방 성능과 작동 상태를 최종적으로 점검했습니다.

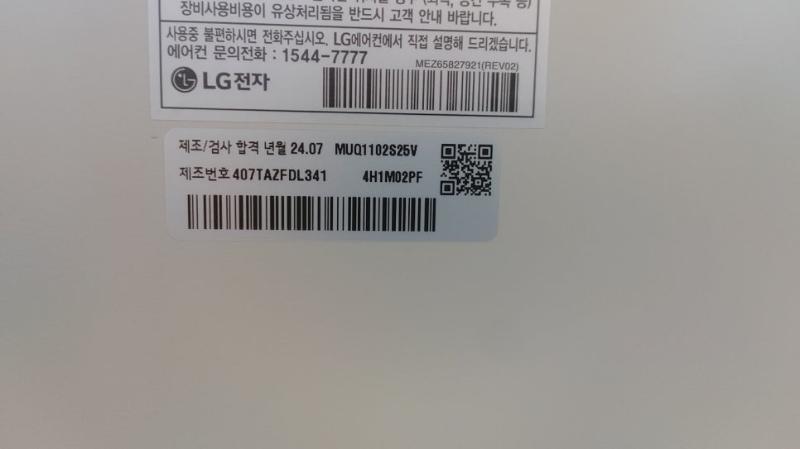

LG 전자 제품 라벨과 QR 코드가 부착된 표면입니다. 이번 현장은 LG 시스템 에어컨의 단배관 방식을 적용해 실내기 2~5대를 효율적으로 연결했습니다. 냉방, 제습, 송풍 외에도 자동건조와 간접바람 기능을 활용할 수 있습니다.

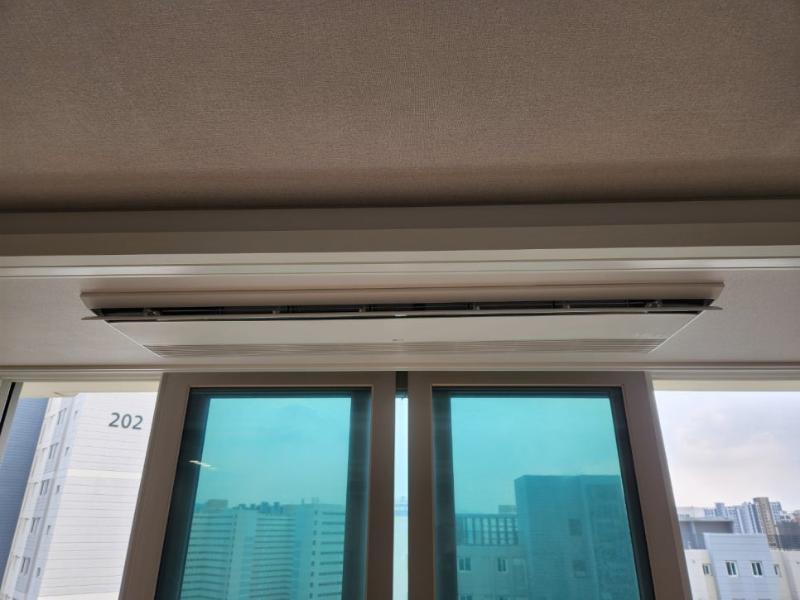

화이트 벽면과 블루 렌즈 유리가 적용된 창호, 그리고 천장 마감재가 보입니다. 배관 시공 시 고급 자재를 사용해 기밀성을 높였으며, 천장 텍스처 마감과 기기 사이의 단차가 드러나지 않도록 밀착 시공했습니다.

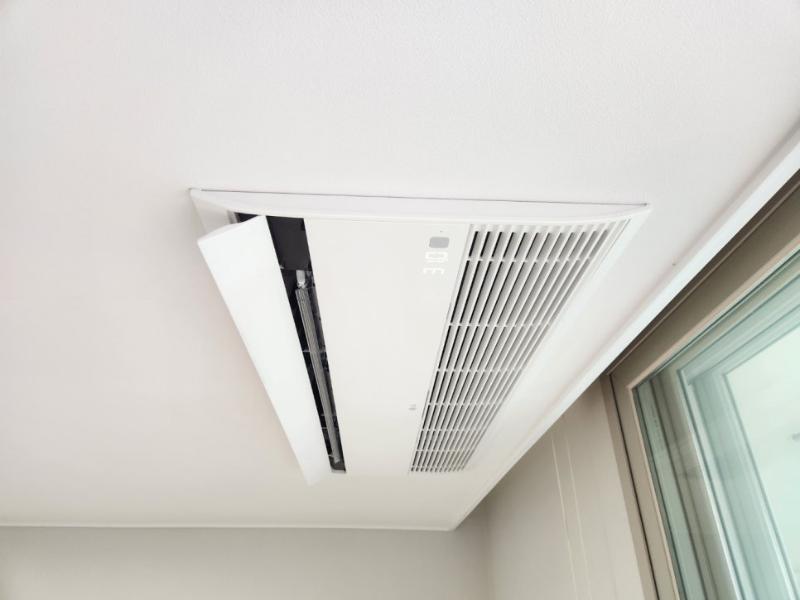

천장에 설치된 흰색 공기 순환기의 상부와 좌측 근접 샷입니다. 기기 상단과 천장면이 빈틈없이 맞물려야 소음과 진동을 줄일 수 있습니다. 마지막으로 냉매 충전량을 정밀하게 맞추어 최고 성능이 나오도록 마무리했습니다.
설치 전 LG의 단배관 방식(2~5대 효율성)과 삼성의 다배관 방식(2~4대 유연성) 중 어떤 것이 본인의 설치 대수와 기능(무풍 등)에 맞는지 먼저 결정해야 합니다. 또한 기존 에어컨 철거 및 수거 여부를 미리 협의하여 일정에 반영하는 것이 좋습니다.
옥정중앙역중흥S클래스센텀시티 아파트의 각 방에 맞춘 실내기 배치와 전기 과열 차단 설계, 그리고 냉매 충전까지 모든 공정이 완료되었습니다. 현재 각 실내기의 개별 제어와 작동 상태 점검이 끝난 상태입니다.
LG 시스템 에어컨의 단배관 방식이나 삼성의 무풍 기능 중 어떤 특성이 필요한지 고민해 보세요.
