수지 성복역롯데캐슬클라시엘의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 전 과정에 걸쳐 정밀한 천공과 배선 작업이 이루어진 사례입니다.

천장 속 보이지 않는 배관과 전선이 얽혀 있어 어디서부터 손대야 할지 막막할 때가 있죠. 어떤 순서로 설비를 구축하고 검증했는지 따라가 볼게요.

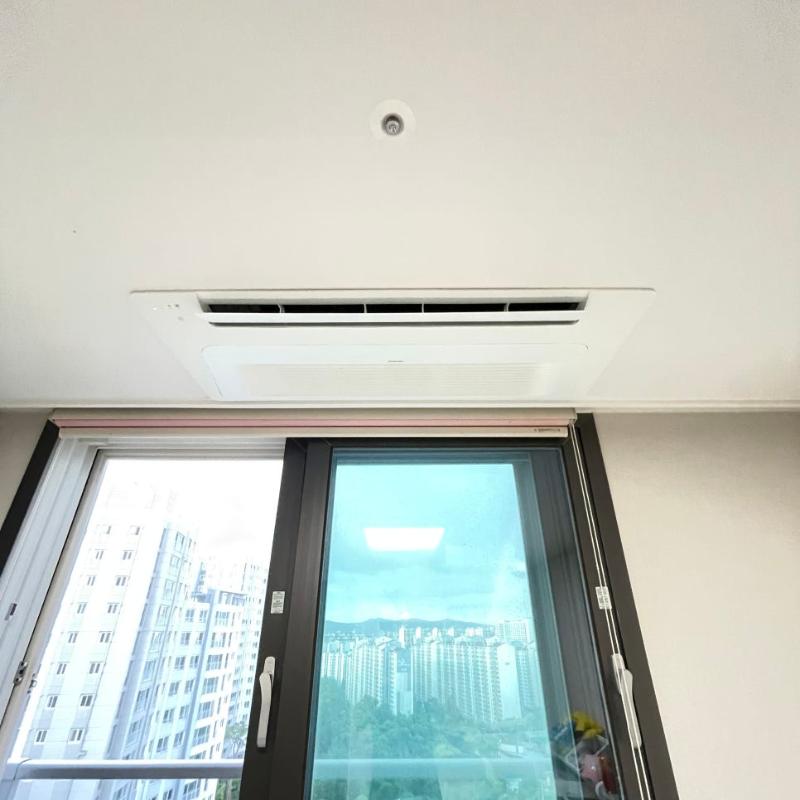

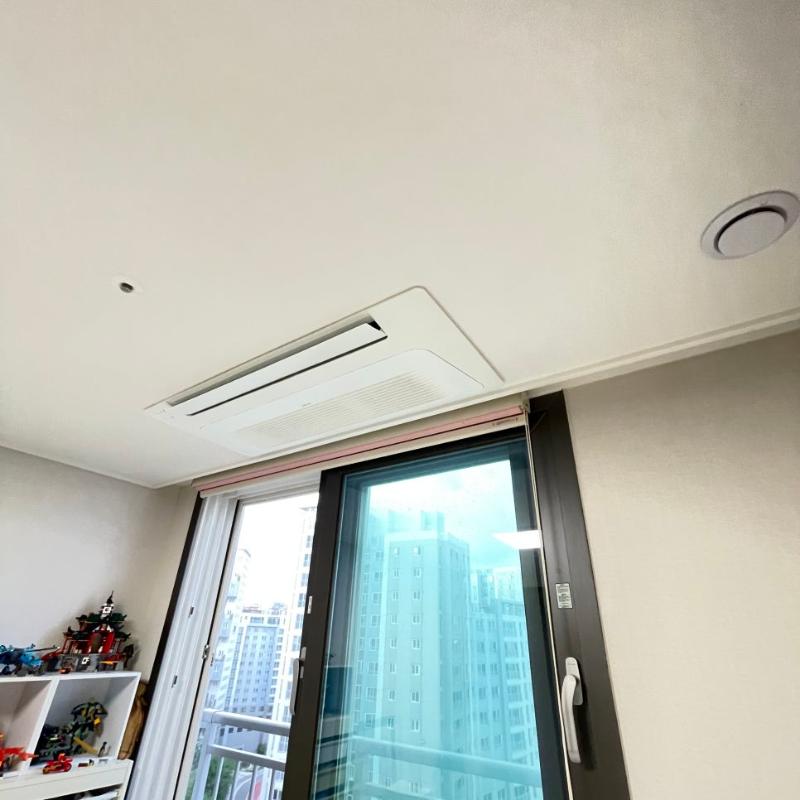

아이방 천장에 실내기가 매립된 모습입니다. 벽면 수납장과 창호의 위치를 고려해 기류가 방 전체에 고르게 퍼질 수 있는 지점에 설치했습니다.

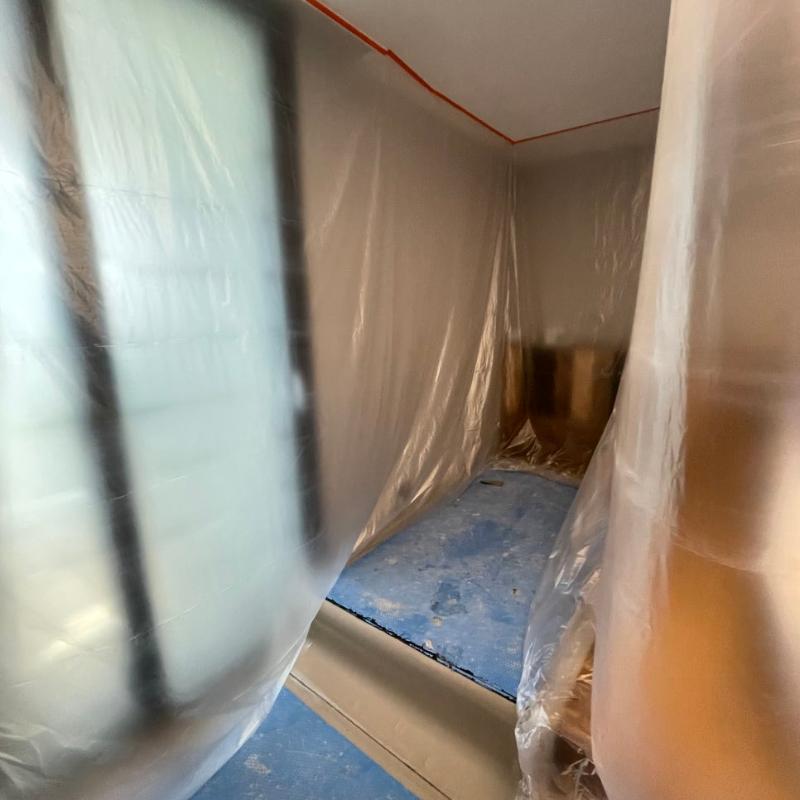

본격적인 작업에 앞서 투명 플라스틱 시트와 파란색 보호재로 보양 작업을 마친 상태입니다. 천공 과정에서 발생하는 분진이 실내 가구와 바닥에 닿지 않도록 공간 전체를 격리하는 과정이 선행되었습니다.

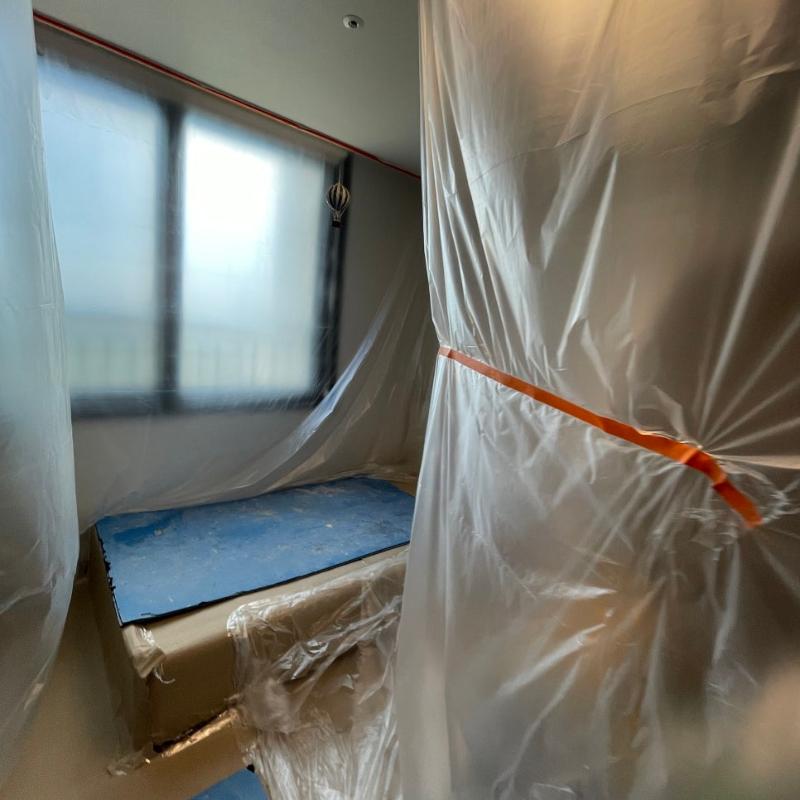

창호 주변까지 꼼꼼하게 시트를 덮어 외부 유입물과 내부 먼지를 차단했습니다. 아이들이 있는 가정인 만큼 작업 중 발생하는 이물질이 남지 않도록 보호 조치에 집중했습니다.

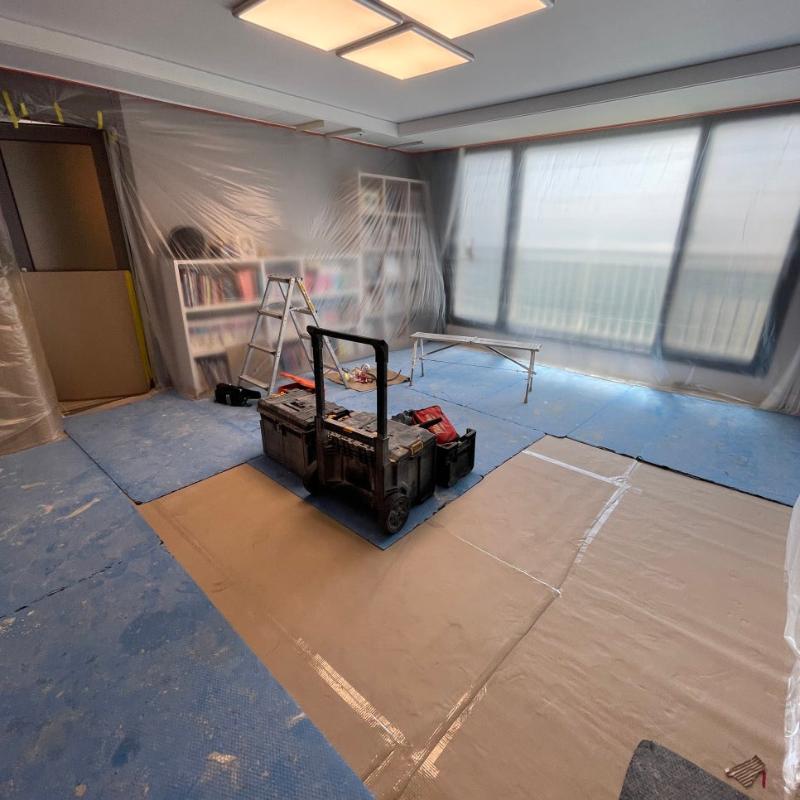

정밀한 설치를 위해 다양한 수공구와 측정 기기를 활용합니다. 레이저 수평기와 디지털 측정기를 사용해 실내기가 기울어지지 않도록 정확한 수평을 잡는 것이 핵심입니다.

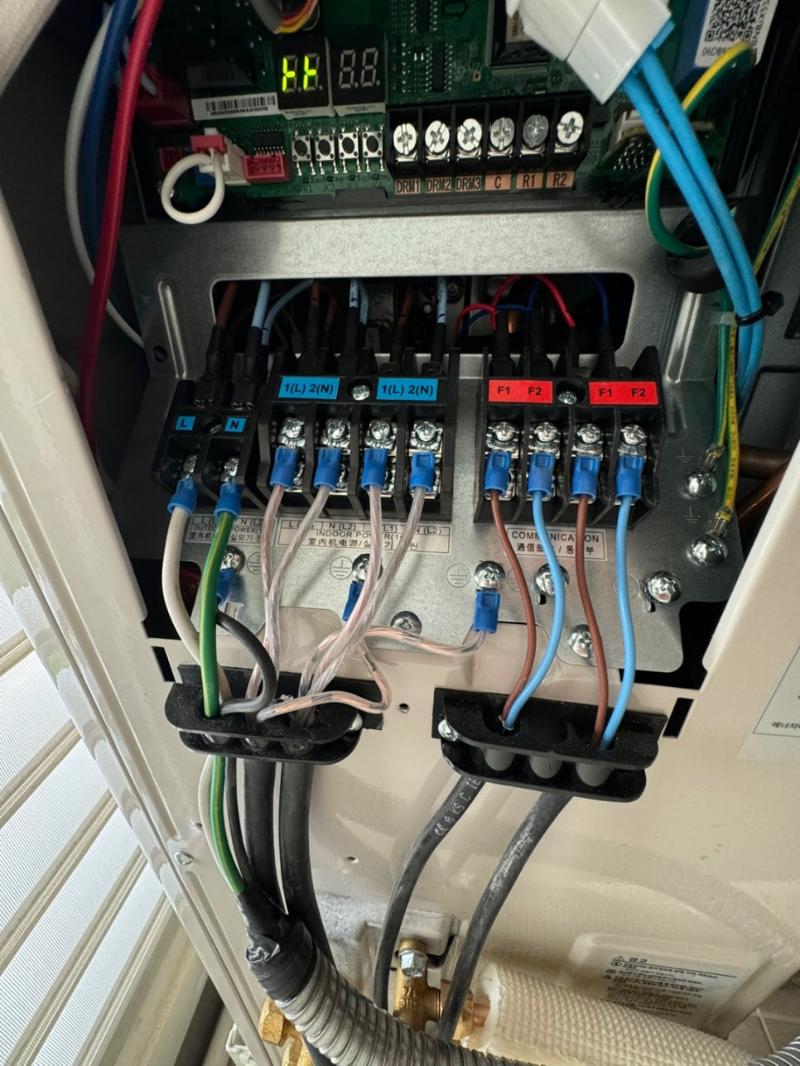

전기 설비 박스 내부에서 전선 연결 작업을 진행하는 모습입니다. 각 회로를 정돈하고 전류 제한 장치를 적용해 과부하로 인한 화재 위험을 방지하는 배선 공정을 거쳤습니다.

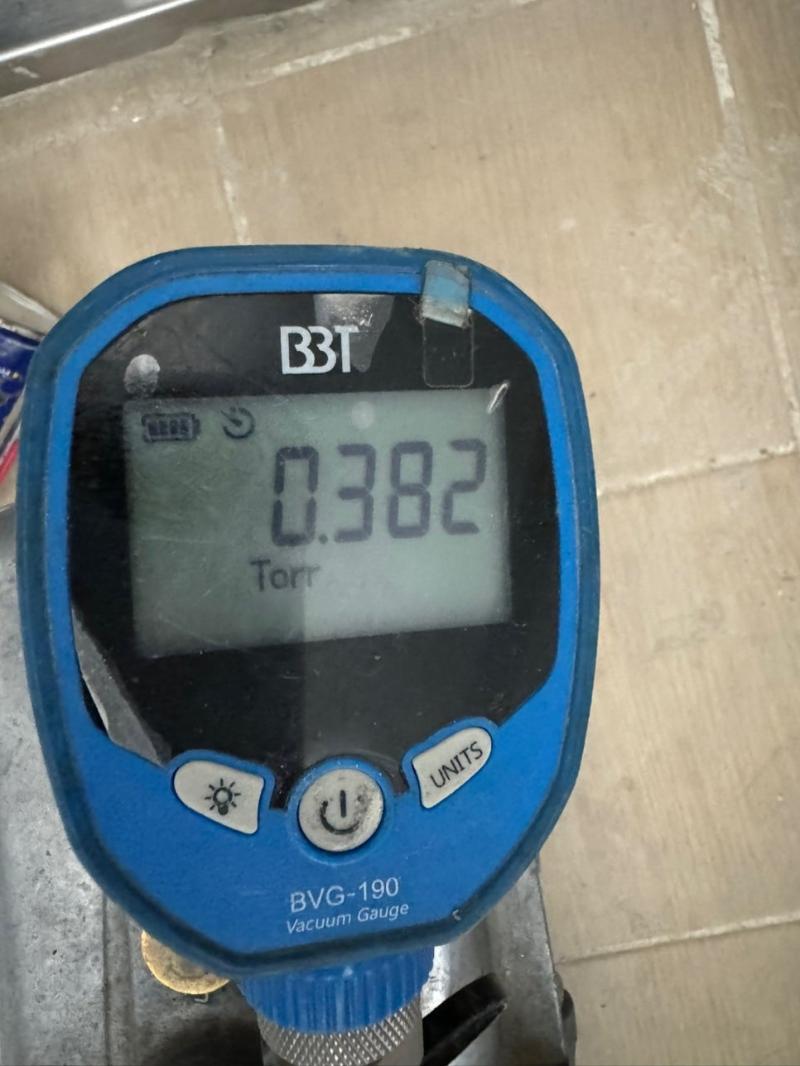

B3T 브랜드의 BVG-190 진공계기로 수치를 확인하고 있습니다. 디스플레이에 0.382 Torr가 표시된 것처럼, 배관 내 공기와 수분을 완전히 제거하는 진공 작업이 이루어져야 냉방 효율이 유지됩니다.

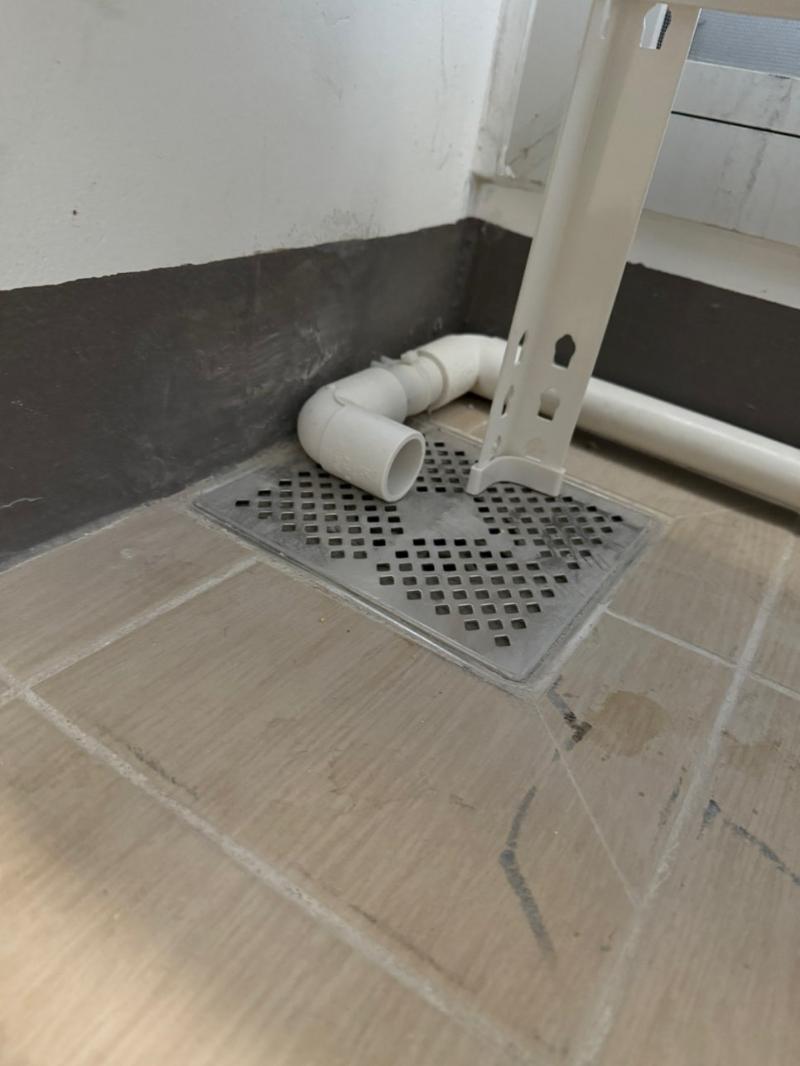

벽과 바닥 사이에 흰색 PVC 배관을 배치하고 금속 격자형 배수구와 연결했습니다. 응결수가 정체 없이 원활하게 배출되도록 구배를 잡아야 추후 습기 문제나 곰팡이 번식을 막을 수 있습니다.

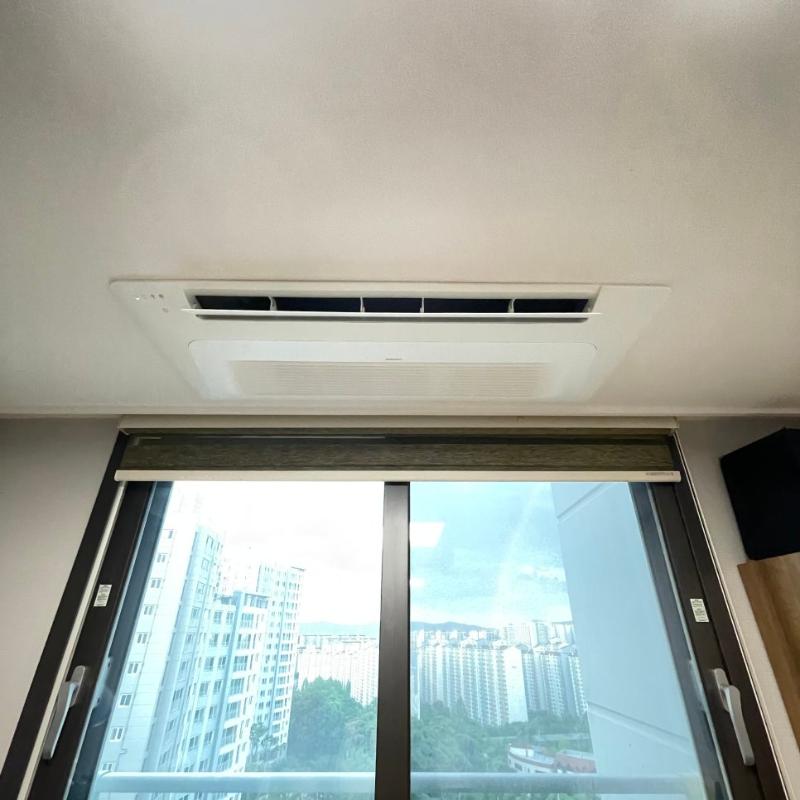

창호 근접 지점에 설치된 실내기의 모습입니다. 창문과의 간격을 적절히 유지하여 결로 현상을 방지하고, 기기 작동 시 간섭이 없도록 위치를 조정했습니다.

그런데 육안으로 확인되지 않는 부분은 장비를 통해 한 번 더 검증해야 합니다.

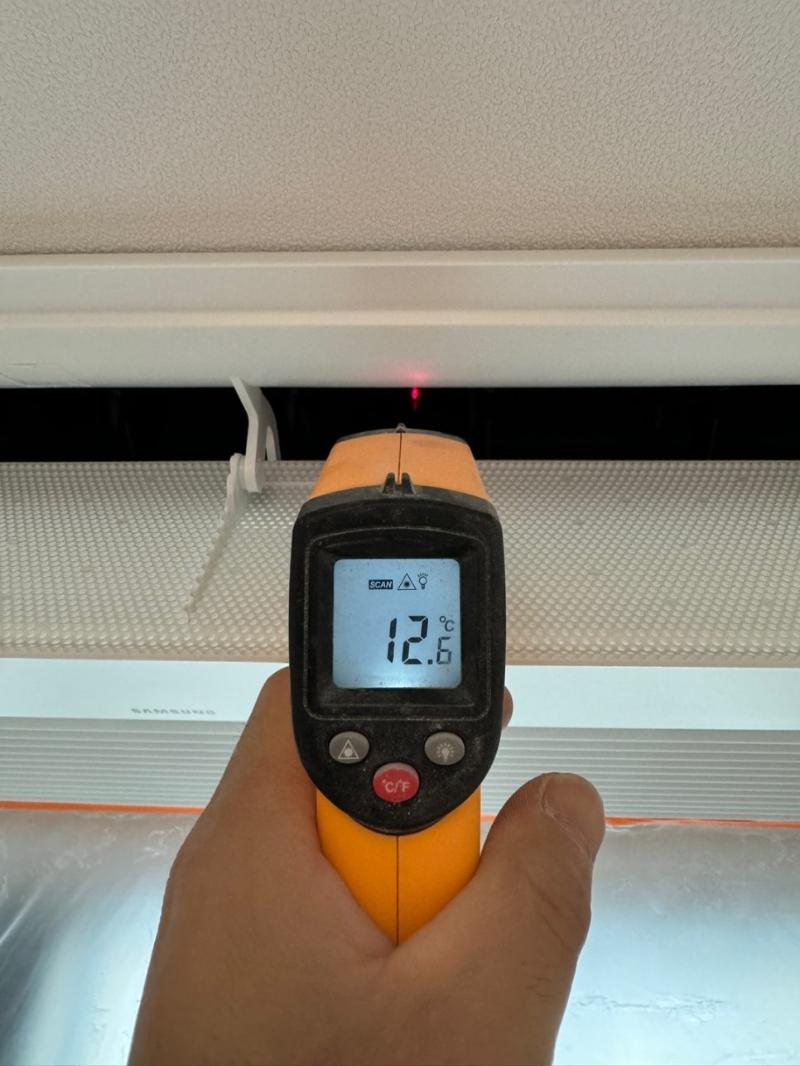

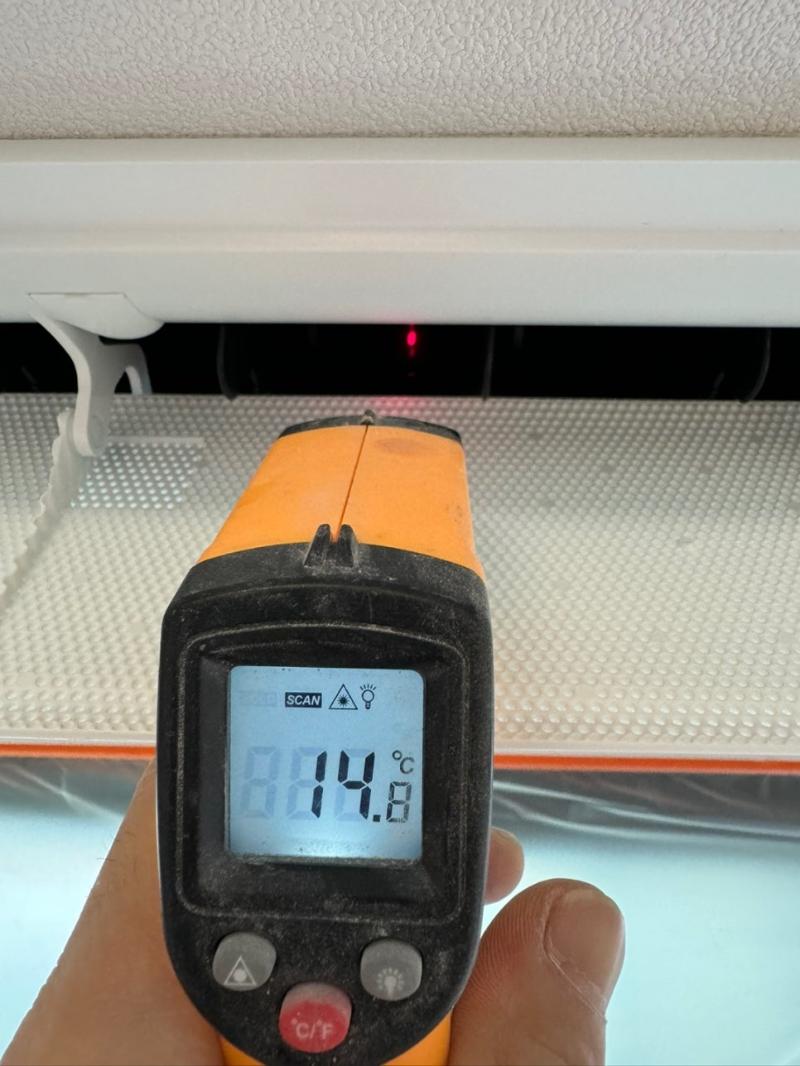

열화상 카메라를 이용해 천장 내부의 온도 변화와 장치 상태를 측정하고 있습니다. 화면에 88.14.8°C 등의 수치가 표시되는 것처럼, 냉매의 흐름이나 비정상적인 발열 여부를 체크해 시공 오류를 잡아내는 과정입니다.

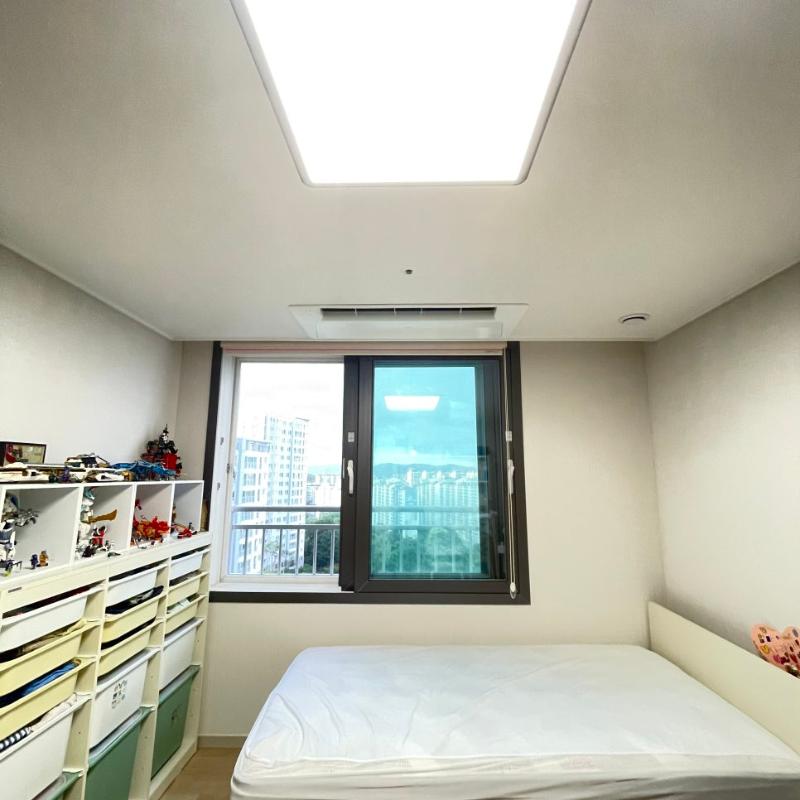

흰색 톤의 가구와 침대가 배치된 아이방의 최종 모습입니다. 천장 매립형으로 설치되어 돌출 부위 없이 마감되었으며, 각 방의 온도를 개별적으로 조절할 수 있는 시스템이 구성되었습니다.

시스템 에어컨은 설치 전 레이저 수평기와 디지털 측정기로 정확한 위치를 잡고, B3T BVG-190 같은 정밀 기기로 진공 상태를 확인하는 것이 중요합니다. 특히 PVC 배관의 배수 구배와 전기 회로의 정돈 상태를 미리 체크하시길 바랍니다.

성복역롯데캐슬클라시엘 현장은 보양 작업부터 전기 배선, 냉매 충전 및 열화상 검사까지 전 공정을 마쳤습니다. 현재 모든 실내기의 작동 상태 검사를 완료한 상태입니다.

B3T 진공계기로 수치를 확인하고 레이저 수평기로 정밀하게 설치한 사례를 참고해 보세요.
