광교 경남아너스빌 아파트의 시스템 에어컨 설치 현장입니다. 안녕하세요. 입주 전 상태에서 실내기 설치를 위한 천장 타공과 배관 연결, 실외기 거치 작업을 진행한 사례입니다.

천장 속에 숨겨지는 배관과 전선은 한 번 마감하면 수정이 어렵기에 초기 단계부터 정확한 위치를 잡는 것이 중요하죠. 어떤 순서로 설비를 구축하고 검증했는지 기록을 따라가 볼게요.

창호 상단부에 에어컨 설치를 위한 장치가 배치된 모습입니다.

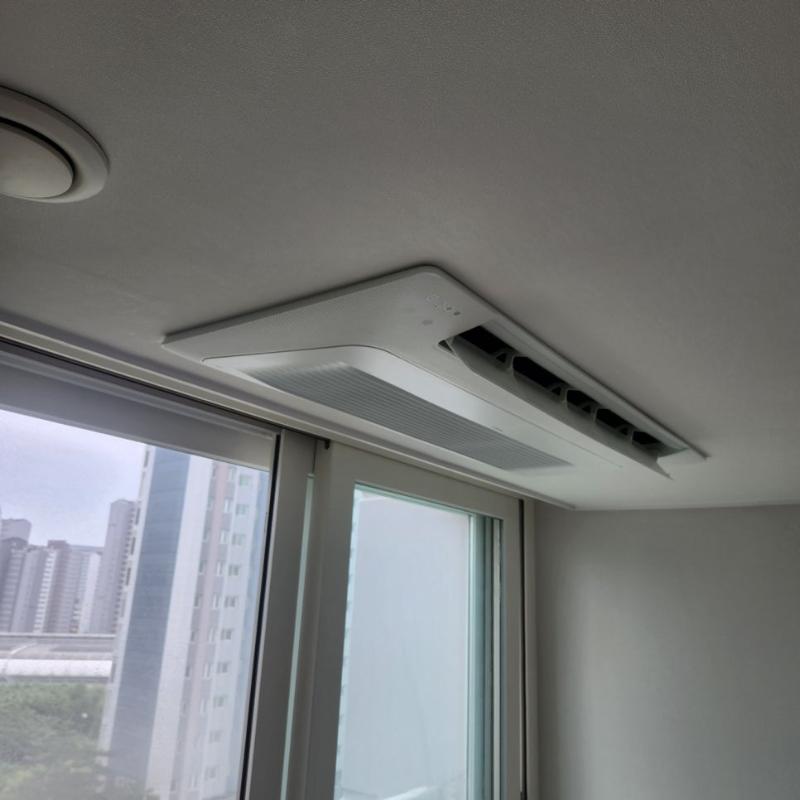

천장에 공기 순환기와 창호가 함께 보이는 구성입니다. 천장 타공 시 제품이 안정적으로 고정될 수 있도록 정확한 치수로 구멍을 뚫는 과정이 선행되었습니다.

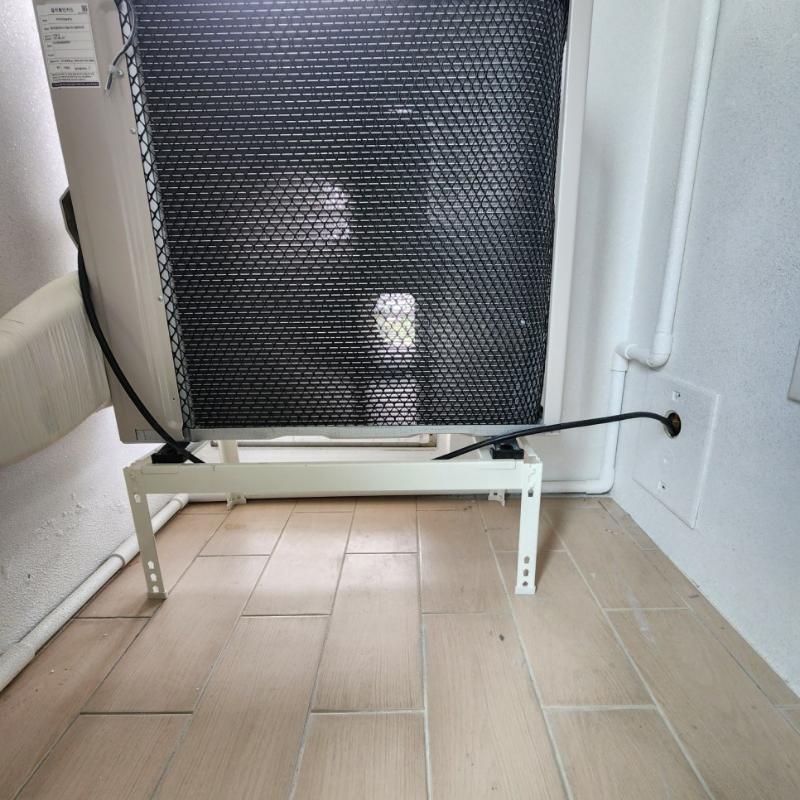

벽면과 바닥 타일이 노출된 상태에서 전선과 전기 소켓이 배치되어 있습니다. 기기 작동에 필요한 전력을 공급하기 위해 전기 라인을 먼저 확보하는 단계입니다.

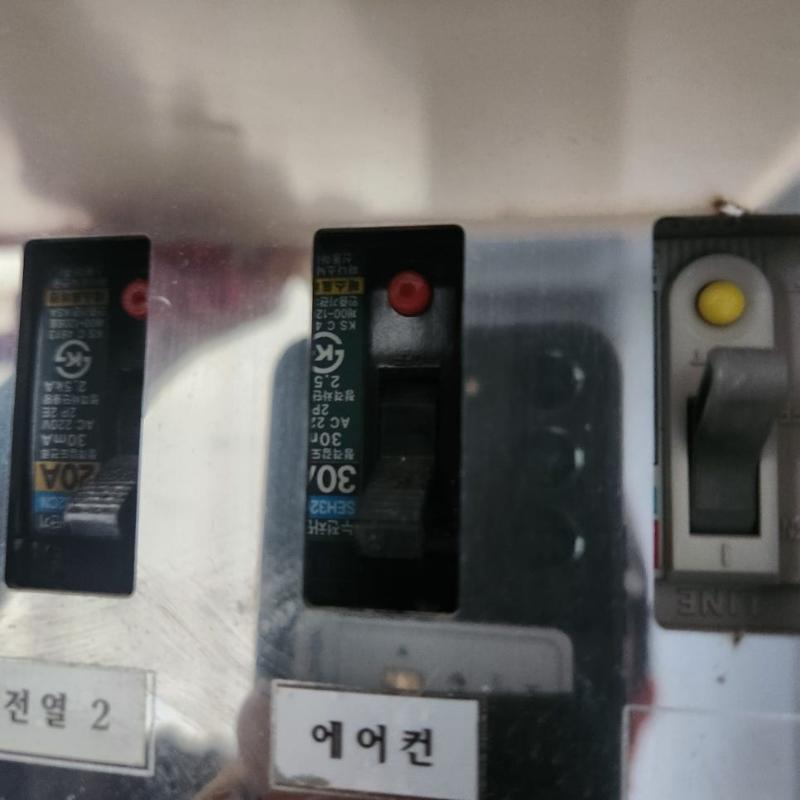

전기 박스 내부에 스위치와 식별을 위한 라벨이 부착되어 있습니다. 배선이 복잡해질수록 나중에 유지보수할 때 혼동이 생길 수 있어, 각 라인의 용도를 명확히 표시해 두었습니다.

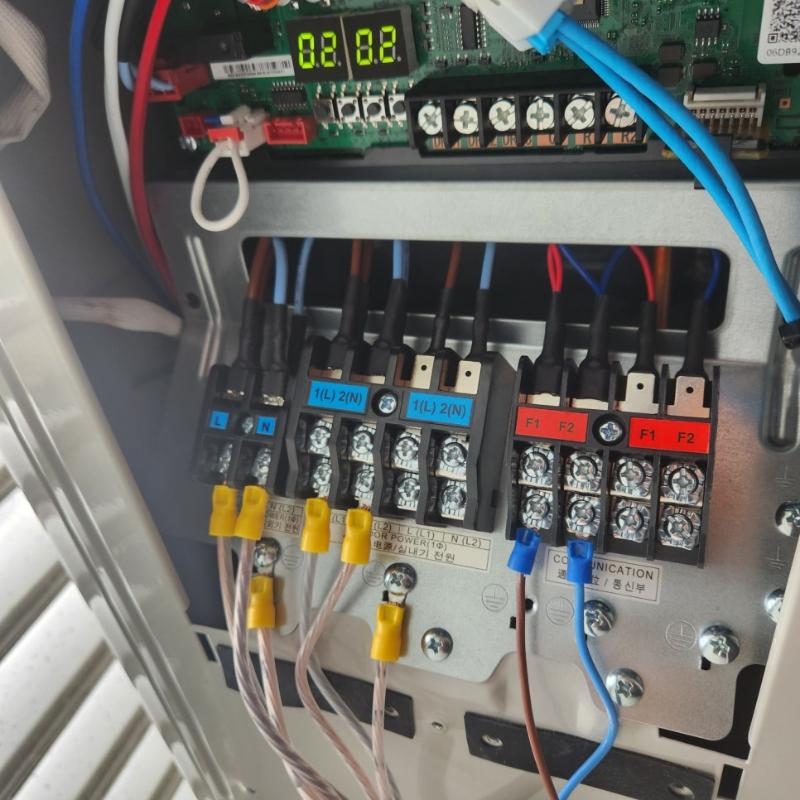

전기 설비 박스 내부의 배선과 접점 부위가 상세히 보입니다. 과전류 방지 장치를 함께 설치하여 전기적 부하로 인한 화재 가능성을 낮추는 조치를 취했습니다.

그런데 배관 연결만큼 중요한 것이 바로 냉매의 양을 맞추는 일입니다.

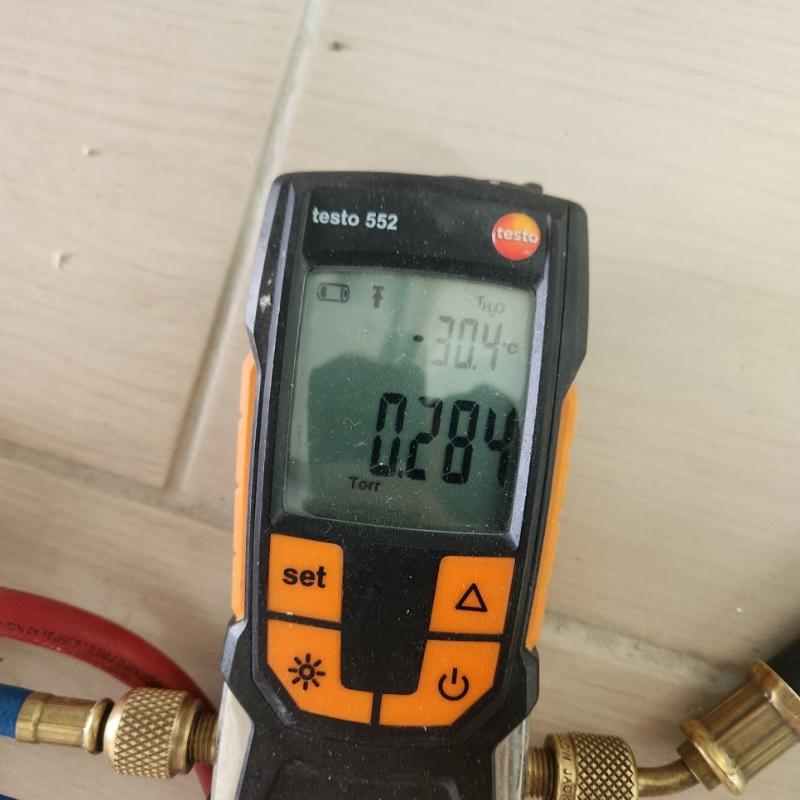

테스토 552 측정기의 디스플레이와 연결 호스가 보입니다. 냉매가 너무 많거나 적으면 냉방 효율이 떨어지므로, 계측기를 통해 정확한 주입량을 수치로 확인하며 작업했습니다.

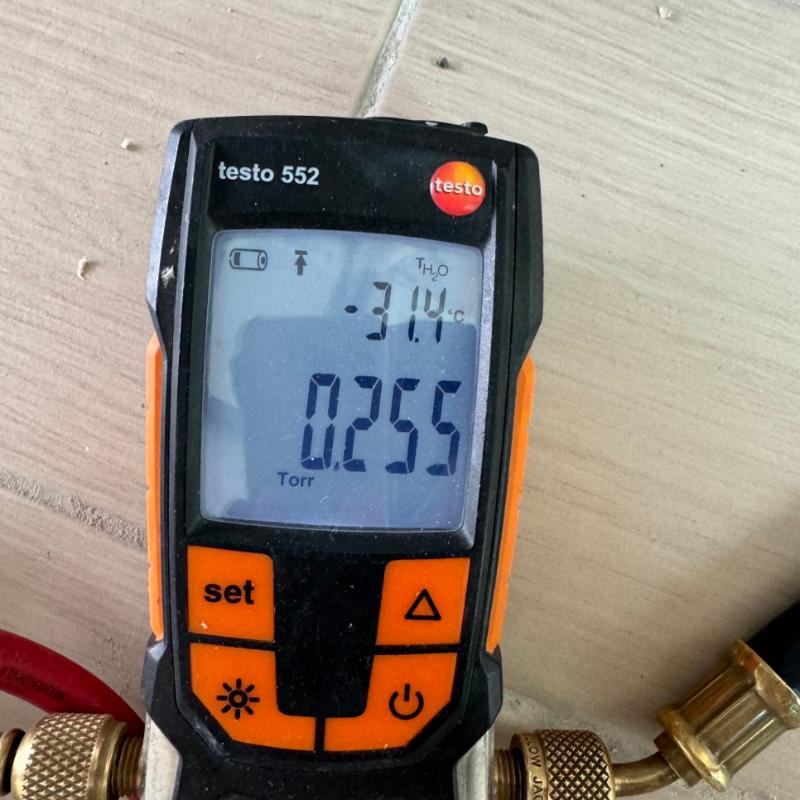

동일한 테스토 552 측정기로 냉매 가스 주입 상태를 다시 한번 점검하는 과정입니다. 설명서에 명시된 적정량을 준수하여 실내기가 원활하게 작동할 수 있는 환경을 만들었습니다.

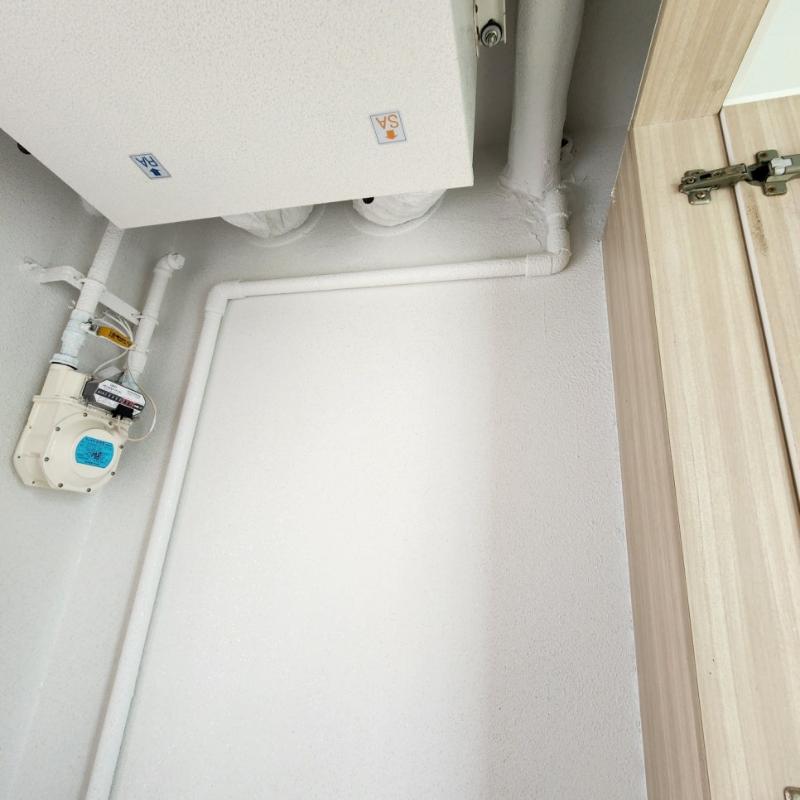

흰색 벽면에 배관, 공기순환기, 배수펌프와 전기장치가 나란히 설치되어 있습니다. 응축수가 바닥으로 흘러 곰팡이가 생기지 않도록 배수펌프를 통해 배수로까지의 경로를 확보했습니다.

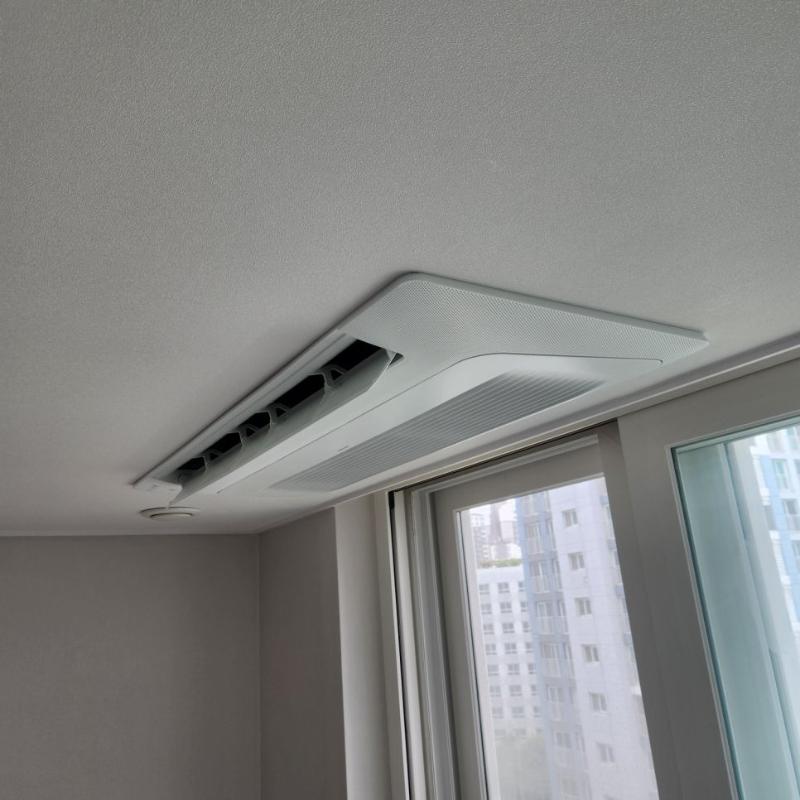

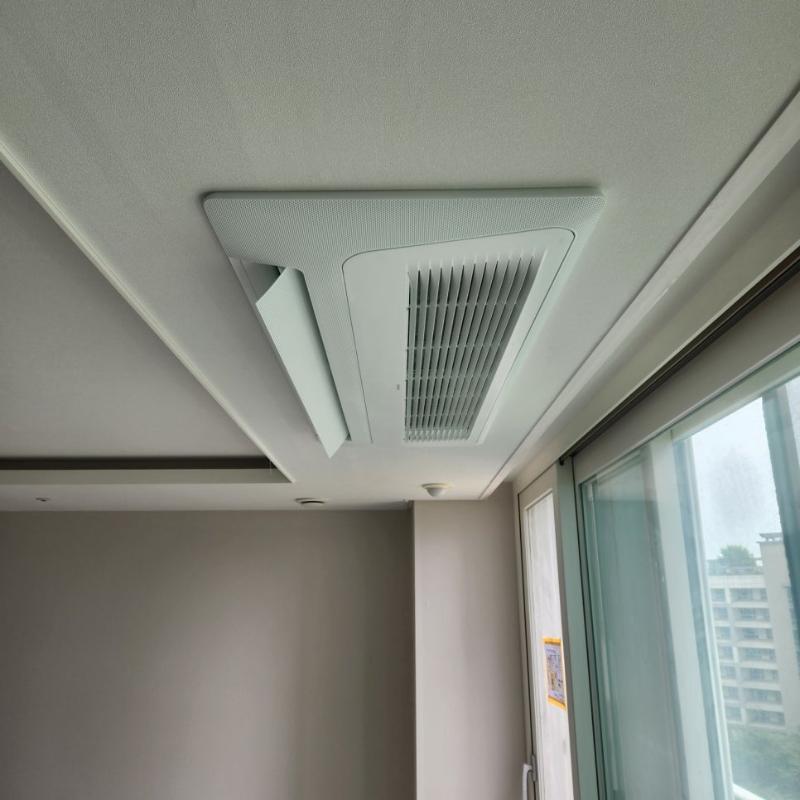

천장에 설치된 공기 순환 장치와 창호가 맞닿아 있는 모습입니다. 천장과 벽면에 손상이 가지 않도록 주의하며 기기를 고정하는 세밀한 공정이 이어졌습니다.

공기 순환기와 창호가 보이는 천장 마감 상태입니다. 타공 위치가 부정확하면 외관상 단차가 생기거나 고정이 불안정해질 수 있어 정밀한 수평 작업이 동반되었습니다.

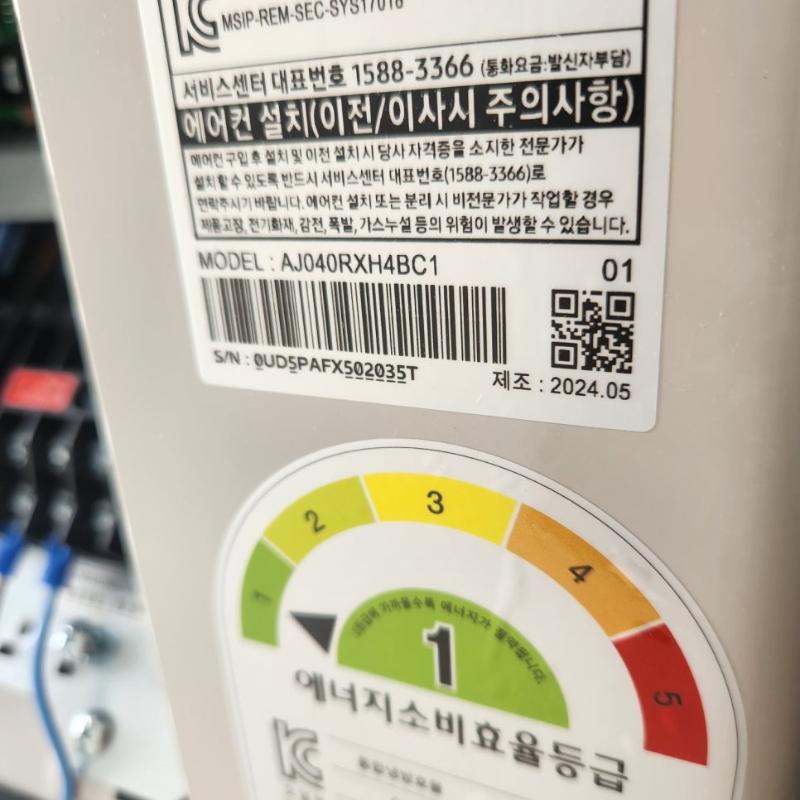

시공 현장에서 소형 도구와 기기를 사용하는 장면입니다. 보이지 않는 천장 내부의 배관 접합 부위에서 누설이 없는지 꼼꼼하게 확인하는 과정이 포함되었습니다.

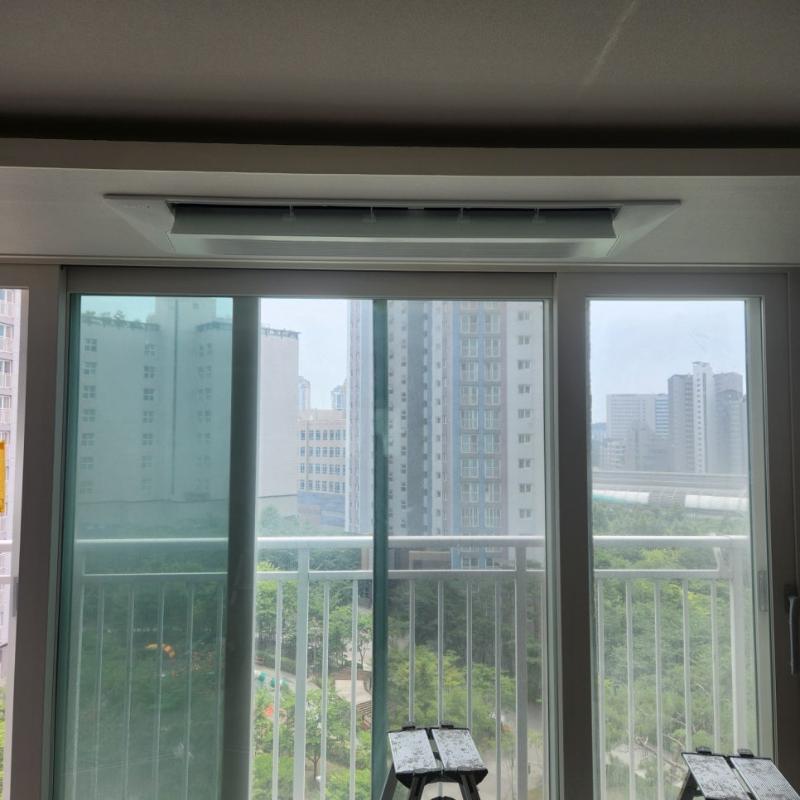

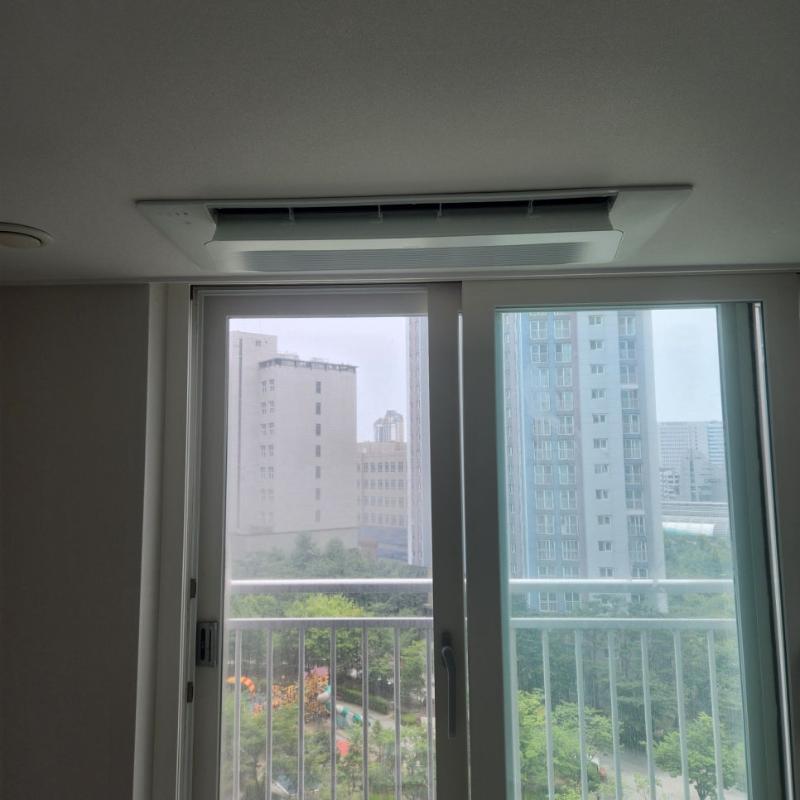

천장의 공기순환기와 창밖의 건물, 발코니 난간이 함께 보입니다. 실외기는 안정적인 지지대 위에 거치하여 진동과 소음을 줄이고 안전하게 운영될 수 있도록 배치했습니다.

시스템 에어컨은 천장 타공의 정확도와 냉매 주입량, 그리고 응축수 배관의 기울기라는 세 가지 요소가 맞물려야 합니다. 특히 테스토 552 같은 정밀 계측기를 사용해 수치로 확인하는 과정이 누락되지 않았는지 체크해야 합니다.

이번 현장은 실내기 설치를 위한 천장 타공부터 배선, 냉매 충전, 실외기 거치까지의 전 과정을 진행했습니다. 각 방마다 개별 제어가 가능한 시스템을 구축하여 작동 점검까지 마친 상태입니다.

테스토 552 측정기로 냉매량을 정밀하게 맞추고 응축수 배관 경로를 정확히 잡는 것이 중요합니다.
